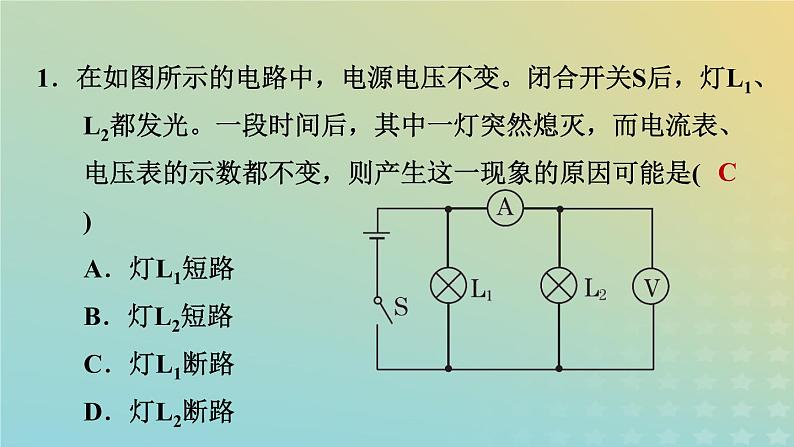

1．在如图所示的电路中，电源电压不变。闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是(　　)A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路

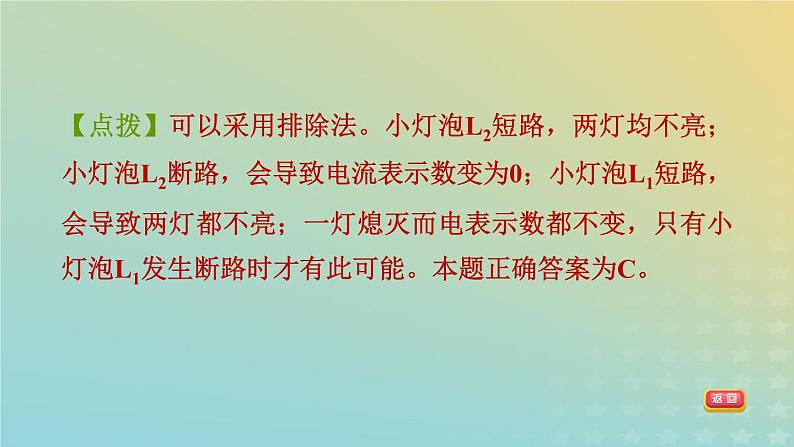

【点拨】可以采用排除法。小灯泡L2短路，两灯均不亮；小灯泡L2断路，会导致电流表示数变为0；小灯泡L1短路，会导致两灯都不亮；一灯熄灭而电表示数都不变，只有小灯泡L1发生断路时才有此可能。本题正确答案为C。

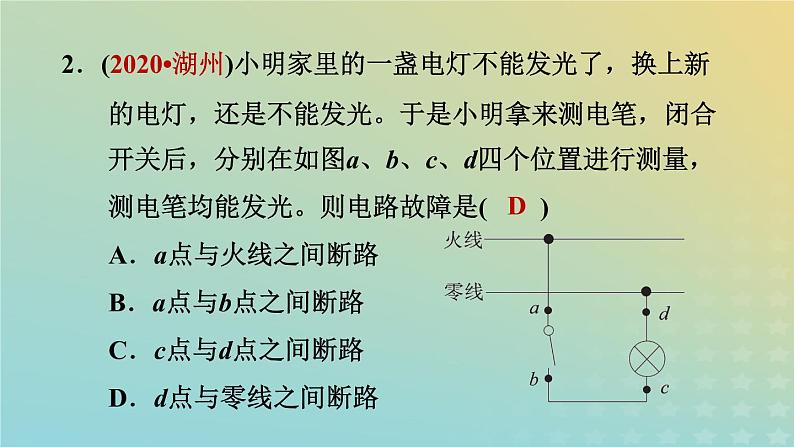

2．(2020•湖州)小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光。则电路故障是(　　)A．a点与火线之间断路 　B．a点与b点之间断路C．c点与d点之间断路 　D．d点与零线之间断路

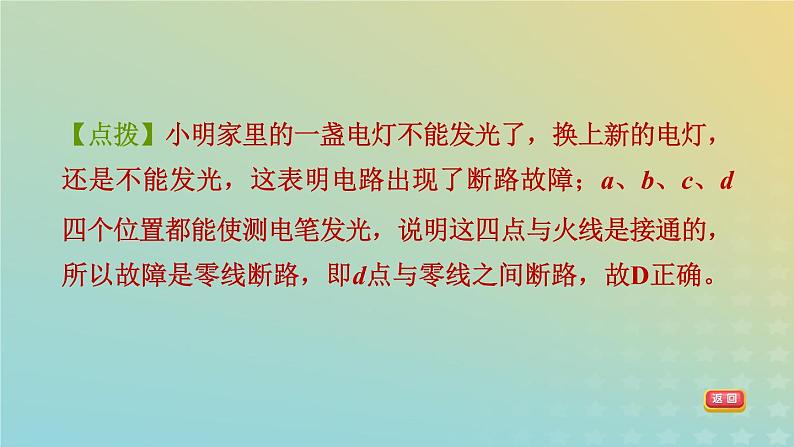

【点拨】小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光，这表明电路出现了断路故障；a、b、c、d四个位置都能使测电笔发光，说明这四点与火线是接通的，所以故障是零线断路，即d点与零线之间断路，故D正确。

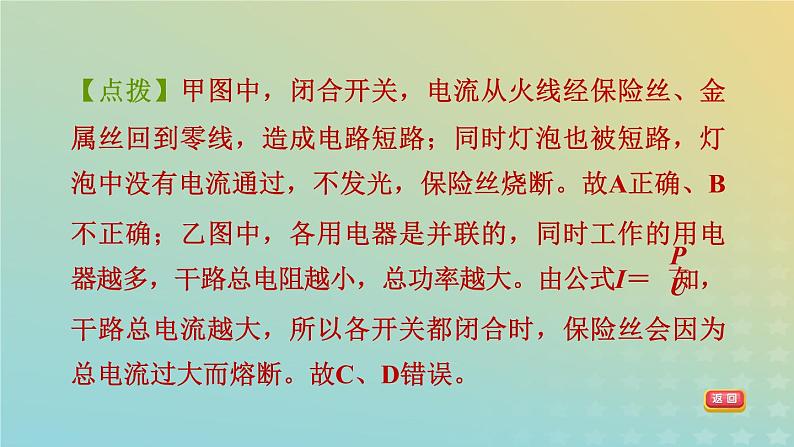

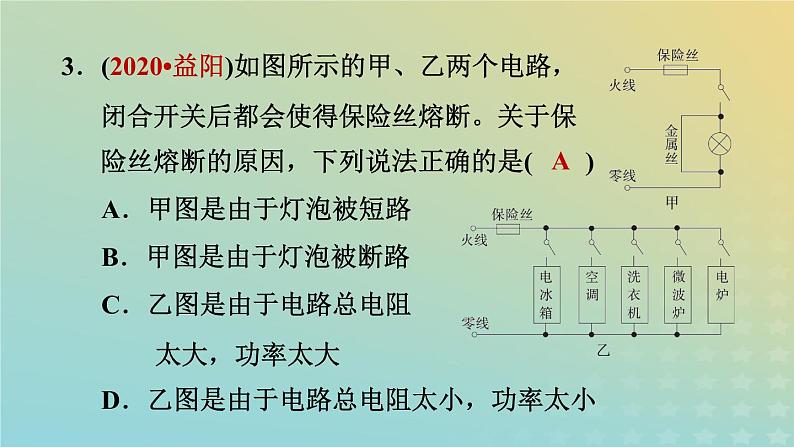

3．(2020•益阳)如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。关于保险丝熔断的原因，下列说法正确的是(　　)A．甲图是由于灯泡被短路B．甲图是由于灯泡被断路C．乙图是由于电路总电阻太大，功率太大D．乙图是由于电路总电阻太小，功率太小
4．如图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断正确的是(　　)A．可能是电阻R短路，电流表的示数变大B．一定是灯L短路，电流表的示数变大C．可能是电阻R断路，电压表的示数变小D．可能是灯L断路，电流表的示数变小
【点拨】若电阻R短路，则电路中只有L接入，此时灯泡变亮；故A错误。若R断路，则电路断开，电流表、电压表示数均变小，故C错误。若L短路，则灯泡熄灭；电路中只有R接入，则电路中的电流增大，电流表示数变大，同时电压表被短路，则电压表示数减小；若灯L断路，则灯熄灭，电路断开，电流表示数为零，此时电压表接在电源两端，则电压表示数增大。则灯泡L短路及断路均符合题意，故B错误，D正确。
5．职业学校电气专业的小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到一起。这样产生的后果是(　　)A．灯不能正常发光 B．熔丝迅速熔断C．开关依然起作用 D．灯总是亮着
【点拨】开关的作用是控制用电器的工作，若开关中两个接线柱接到一起，则电灯不会熄灭。
6．(中考•威海)如图所示，闭合开关，电灯不亮，用试电笔(也称测电笔)接触D点时氖管发光，接触E点时不发光，说明D、E间__________。若试电笔接触A至F各点都发光，说明________________________。
【点拨】接触D点时氖管发光，接触E点时不发光，说明火线有电，零线也正常，故是D、E之间断路了；在正常情况下，测电笔在F处应该不亮，现在亮了，说明零线断路了。
7．电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中之一)时，可能出现以下三种情况，试判断(均填“短路”“断路”或“正常”)：
(1)L0不亮，说明该支路________。(2)L0正常发光，说明该支路________。(3)L0发光呈暗红色，说明该支路________。
【点拨】将额定电压为220 V的“检验灯泡”接在保险丝的两接线柱上，是相当于把此灯串联接入电路中，它会有三种状态：“检验灯泡”恰能正常发光，说明该支路短路；“检验灯泡”发光不正常(暗红色)，说明该支路工作正常；“检验灯泡”不发光，说明该支路断路。
8．在电工书上，列出白炽电灯的一项常见故障与检修方法如下表：上述故障的可能原因可以概括成(　　)A．电路出现了开路 B．电路出现了短路C．电路组成不完整 D．以上三种原因都有可能
