2021衢州五校高二上学期期中联考通用技术含答案

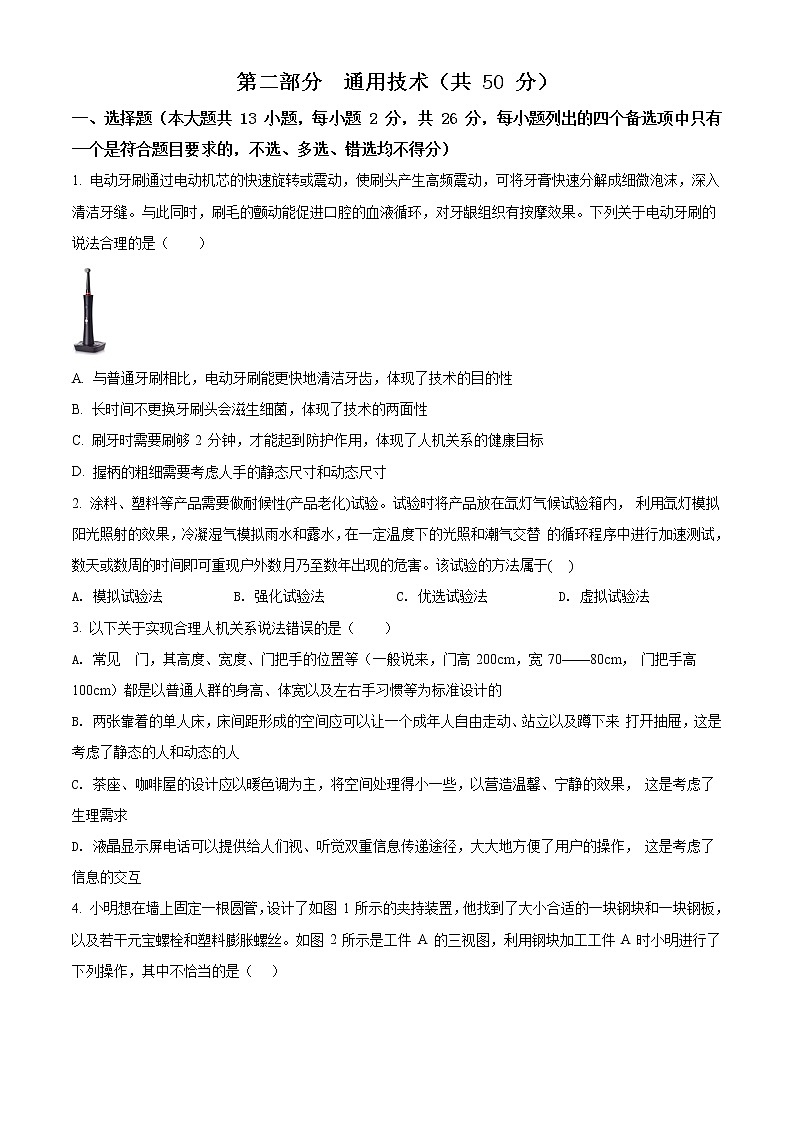

第二部分  通用技术（共 50 分）

一、选择题（本大题共 13 小题，每小题 2 分，共 26 分，每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）

1. 电动牙刷通过电动机芯的快速旋转或震动，使刷头产生高频震动，可将牙膏快速分解成细微泡沫，深入清洁牙缝。与此同时，刷毛的颤动能促进口腔的血液循环，对牙龈组织有按摩效果。下列关于电动牙刷的说法合理的是（     ）

A. 与普通牙刷相比，电动牙刷能更快地清洁牙齿，体现了技术的目的性

B. 长时间不更换牙刷头会滋生细菌，体现了技术的两面性

C. 刷牙时需要刷够 2 分钟，才能起到防护作用，体现了人机关系的健康目标

D. 握柄的粗细需要考虑人手的静态尺寸和动态尺寸

【答案】A

【解析】

2. 涂料、塑料等产品需要做耐候性(产品老化)试验。试验时将产品放在氙灯气候试验箱内， 利用氙灯模拟阳光照射的效果，冷凝湿气模拟雨水和露水，在一定温度下的光照和潮气交替 的循环程序中进行加速测试，数天或数周的时间即可重现户外数月乃至数年出现的危害。该试验的方法属于(   )

A. 模拟试验法 B. 强化试验法 C. 优选试验法 D. 虚拟试验法

【答案】B

【解析】

3. 以下关于实现合理人机关系说法错误的是（     ）

A. 常见的门，其高度、宽度、门把手的位置等（一般说来，门高 200cm，宽 70——80cm， 门把手高 100cm）都是以普通人群的身高、体宽以及左右手习惯等为标准设计的

B. 两张靠着的单人床，床间距形成的空间应可以让一个成年人自由走动、站立以及蹲下来 打开抽屉，这是考虑了静态的人和动态的人

C. 茶座、咖啡屋的设计应以暖色调为主，将空间处理得小一些，以营造温馨、宁静的效果， 这是考虑了生理需求

D. 液晶显示屏电话可以提供给人们视、听觉双重信息传递途径，大大地方便了用户的操作， 这是考虑了信息的交互

【答案】C

【解析】

4. 小明想在墙上固定一根圆管，设计了如图 1 所示的夹持装置，他找到了大小合适的一块钢块和一块钢板，以及若干元宝螺栓和塑料膨胀螺丝。如图 2 所示是工件 A 的三视图，利用钢块加工工件 A 时小明进行了下列操作，其中不恰当的是（   ）

A. 锯割起锯时可以用大拇指挡住锯条，防止锯条滑移

B. 锉削时可以用角尺检查加工面是否垂直

C. 为了避免钢屑阻塞，攻丝时只需经常倒转 1/4～1/2 圈

D. 加工流程可以：划线→锯割→锉削→划线→钻孔→底孔倒角→锉削→攻丝

【答案】D

【解析】

5. 小明想在墙上固定一根圆管，设计了如图1 所示的夹持装置，他找到了大小合适的一块钢块和一块钢板，以及若干元宝螺栓和塑料膨胀螺丝。小明用钢板制作工件 B，下列加工工艺及其工具选择中不需要或不合理的是（  ）

A. 冲眼：样冲和铁锤 B. 锯割：手锯和台虎钳

C. 钻孔：麻花钻和手钳 D. 攻丝：丝锥和丝锥扳手

【答案】D

【解析】

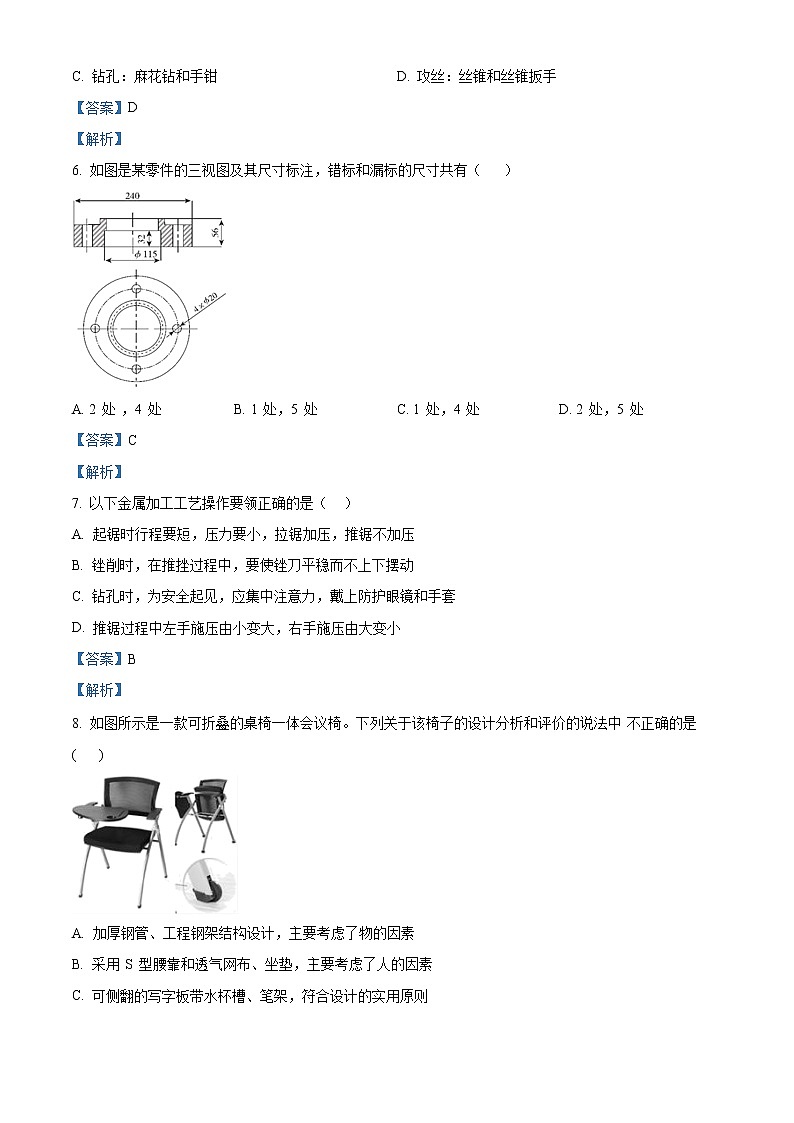

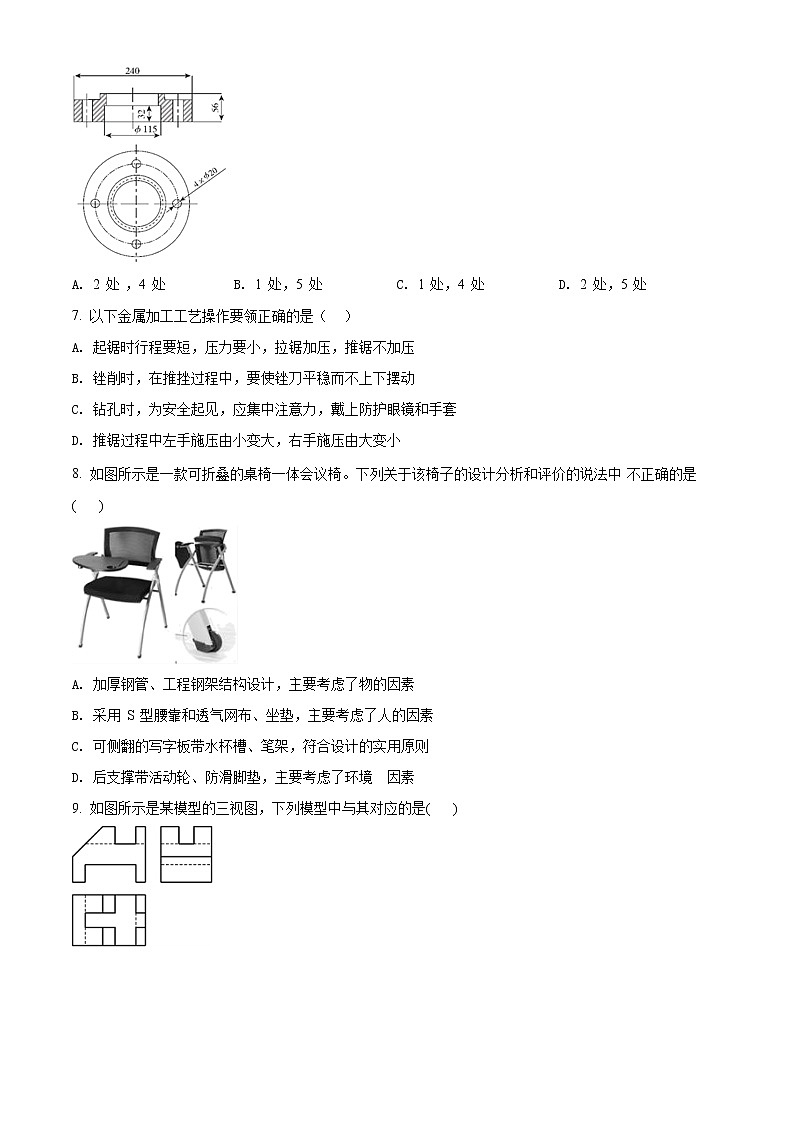

6. 如图是某零件的三视图及其尺寸标注，错标和漏标的尺寸共有（    ）

A. 2 处 ，4 处 B. 1 处，5 处 C. 1 处，4 处 D. 2 处，5 处

【答案】C

【解析】

7. 以下金属加工工艺操作要领正确的是（   ）

A. 起锯时行程要短，压力要小，拉锯加压，推锯不加压

B. 锉削时，在推挫过程中，要使锉刀平稳而不上下摆动

C. 钻孔时，为安全起见，应集中注意力，戴上防护眼镜和手套

D. 推锯过程中左手施压由小变大，右手施压由大变小

【答案】B

【解析】

8. 如图所示是一款可折叠的桌椅一体会议椅。下列关于该椅子的设计分析和评价的说法中 不正确的是(    )

A. 加厚钢管、工程钢架结构设计，主要考虑了物的因素

B. 采用 S 型腰靠和透气网布、坐垫，主要考虑了人的因素

C. 可侧翻的写字板带水杯槽、笔架，符合设计的实用原则

D. 后支撑带活动轮、防滑脚垫，主要考虑了环境的因素

【答案】D

【解析】

9. 如图所示是某模型的三视图，下列模型中与其对应的是(    )

A.  B.  C.  D.

【答案】A

【解析】

10. 如图是螺旋桨飞机升降舵控制系统的示意图，驾驶员将操纵杆往后（如图所示）拉时可使飞机向上爬升。当操纵飞机离开地面时 操纵杆、钢缆、连杆 2 及升降舵的主要受力形式是（    ）

A. 操纵杆受弯曲、连杆 1 受拉、连杆 2 受压、升降舵受弯曲

B 操纵杆受弯曲、连杆 1 受拉、连杆 2 受拉、升降舵受扭转

C. 操纵杆受拉、连杆 1 受压、连杆 2 受拉、升降舵受压

D. 操作纵杆受压、连杆 1 受压、连杆 2 受压、升降舵受弯曲

【答案】A

【解析】

11. 以下选项中不能体现流程的是（   ）

A.  B.

C  D.

【答案】C

【解析】

12. 小明想用20mm×10mm的木条采用钉接的方式制作支架，在支架中间悬挂矿泉水瓶进行稳固性测试，他构思了下列四种支架方案，从稳固性角度考虑，其中能悬挂矿泉水瓶数量最多的是（  ）

A  B.  C.  D.

【答案】B

【解析】

13. 如图所示是某造纸工厂废水回用工艺流程图。造纸生产后产生的污水，经过一系列环节的处理后加以应用。关于该流程的优化，以下说法中不正确的是（  ）

A. 废水经过调节池和各类过滤装置，属于质量优化

B. “调节池” 和“改性 ro 膜过滤装置”以及“微滤或超滤装置”的处理效果是流程优化的条件。

C. 利用先进的过滤技术，充分利用了资源

D. 要实现该流程的优化只有通过设备的升级来得 以实现

【答案】D

【解析】

二．非选择题（第 14 题 3 分，第 15 题 6 分，第 16题 6 分，第 17 题 9 分）

14. 请补齐三视图中所缺的三条图线（超过三条倒扣分）

【答案】

【解析】

15. 如图所示是一款智能垃圾桶：具有智能称重、积分 兑换、人脸识别、语音交互、自动灭火、太阳能充电 等功能。请根据描述完成以下问题。

（1）该垃圾桶投口上方边缘设计人体感应装置，当 手靠近投口时，挡板自动打开，用户投递垃圾不用触 摸投口挡板，便捷卫生，从人机关系方面分析，该设计未涉及到的目标是_____ （在“①高效；②舒适；③健康；④安全”中选择正确的序号填在      处）；

（2）该垃圾桶的人脸识别、自动灭火功能主要体现 了设计的______ 、_______ 原则；太阳能充电功能主 要体现了设计的______ 原则。（在“①创新；②实用；③经济；④技术规范；⑤可持续发展” 中选择正确 的序号填在     处）

（3）该垃圾桶的设计和制作过程中，在完成设计分 析后该做的下一步是_____（在“①对市场上现有的 智能垃圾桶做一些调查和了解；②对设计方案进行分析、筛选；③构思产品外形并用草图呈现” 中选择正确的序号填在     处）

（4）绘制的垃圾桶效果图属于技术语言中的_______（在“①图样；②图表；③模型；④符号” 中选择正确的序号填在     处）

【答案】    ①. ②    ②. ①    ③. ②    ④. ⑤    ⑤. ③    ⑥. ②

【解析】

16. 如图所示是一款曲轴连杆气缸及其拆分图。皮带轮转动时带动曲轴转动，曲轴进一步推 拉连杆，使缸体内的活塞作往返运动。其装配主要由以下环节组成：A.盖上曲轴箱盖；B. 将连杆穿出曲轴箱，与活塞连接；C.将连杆与曲轴连接，再放入曲轴箱；D.将皮带轮与曲轴 连接；E.将活塞塞入缸体；F.固定缸头盖；G.连接缸体与曲轴箱。

⑴请分析曲轴连杆气缸的结构和装配工艺，回答以下问题：

_____→_____→A→_____→E→_____→F(在“     ”处填写装配环节的 编号)；

(2)连杆与曲轴之间的连接属于_____(在 A.刚连接；B.铰连接中选择合适的选项，将序号 填入“     ”处)；

(3)安装固定皮带轮时需要用到的工具是_________(在 A.丝锥扳手；B.板牙扳手；C.活络扳手 中选择合适的选项，将序号填入“     ”处)。

【答案】    ①. C    ②. B    ③. D    ④. G    ⑤. B    ⑥. C

【解析】

17. 如图甲所示为家用健身器结构图。构件 1 与靠背（可转动）、构件 2 连接，构件 2 与水平 椅面（可转动）、构件 1 连接。构件 1 与构件 2 均为金属材料，其中构件 1 上下端为内径 5mm、 长为 20mm 的管子，构件 2 是一根管子，两侧均匀分布着若干通孔，其结构、尺寸如图乙所示。

请您根据上述描述帮忙设计构件 1 与构件 2 间的连接件，设计要求如下： A． 连接件通过构件 1 和构件 2 上的孔实现可靠连接； B．连接件通过与构件 2 上不同位置的孔连接，实现靠背角度的调节； C．连接件的材料为金属，辅助配件自选。 请根据描述和实际要求完成以下任务：

（1） 画出连接件的设计草图，必要时可用文字说明；_________

（2） 在设计草图上标注连接件主要尺寸；

（3） 为使靠背角度调节方便可靠，连接件与构件 2 间的连接零件适合选用__________（在 下列选项中选择一项填写在“         ”处。）

【答案】    ①.     ②. B

【解析】
