2021—2022学年人教版八年级物理下册第八章运动和力---画力的示意图期末专题训练（含答案）

专题训练  画力的示意图

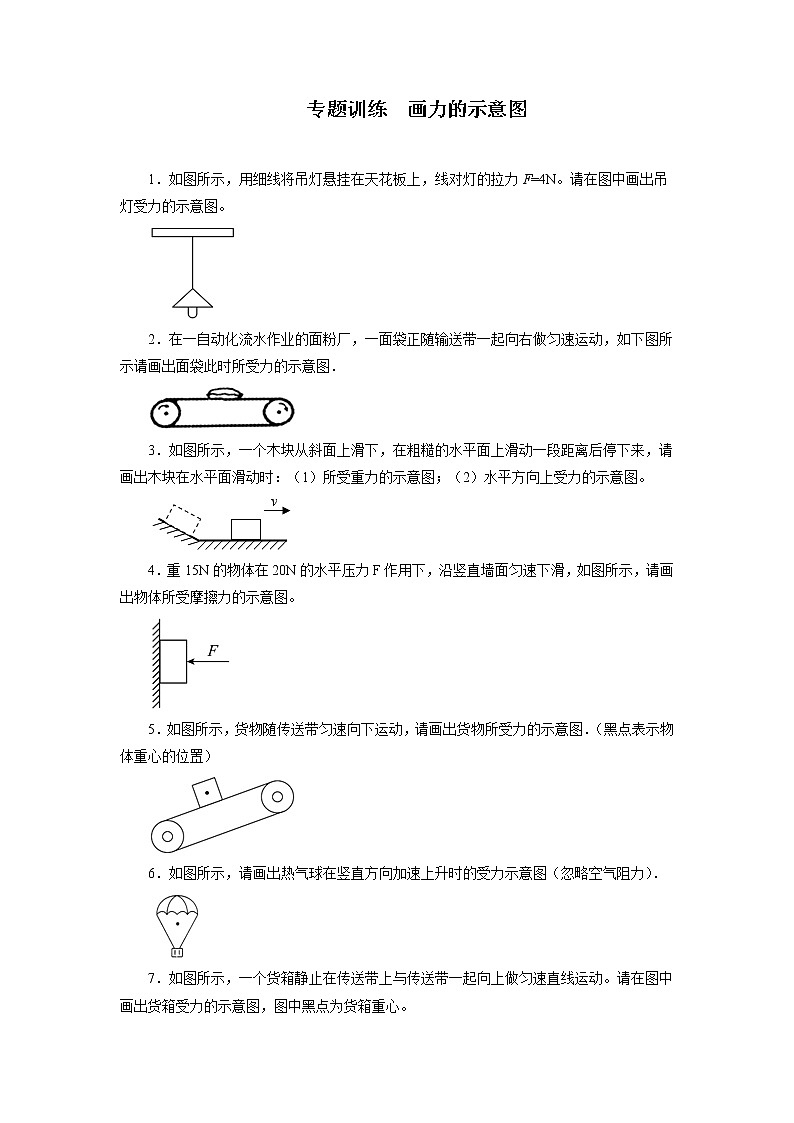

1．如图所示，用细线将吊灯悬挂在天花板上，线对灯的拉力F=4N。请在图中画出吊灯受力的示意图。

2．在一自动化流水作业的面粉厂，一面袋正随输送带一起向右做匀速运动，如下图所示请画出面袋此时所受力的示意图．

3．如图所示，一个木块从斜面上滑下，在粗糙的水平面上滑动一段距离后停下来，请画出木块在水平面滑动时：（1）所受重力的示意图；（2）水平方向上受力的示意图。

4．重15N的物体在20N的水平压力F作用下，沿竖直墙面匀速下滑，如图所示，请画出物体所受摩擦力的示意图。

5．如图所示，货物随传送带匀速向下运动，请画出货物所受力的示意图．（黑点表示物体重心的位置）

6．如图所示，请画出热气球在竖直方向加速上升时的受力示意图（忽略空气阻力）．

7．如图所示，一个货箱静止在传送带上与传送带一起向上做匀速直线运动。请在图中画出货箱受力的示意图，图中黑点为货箱重心。

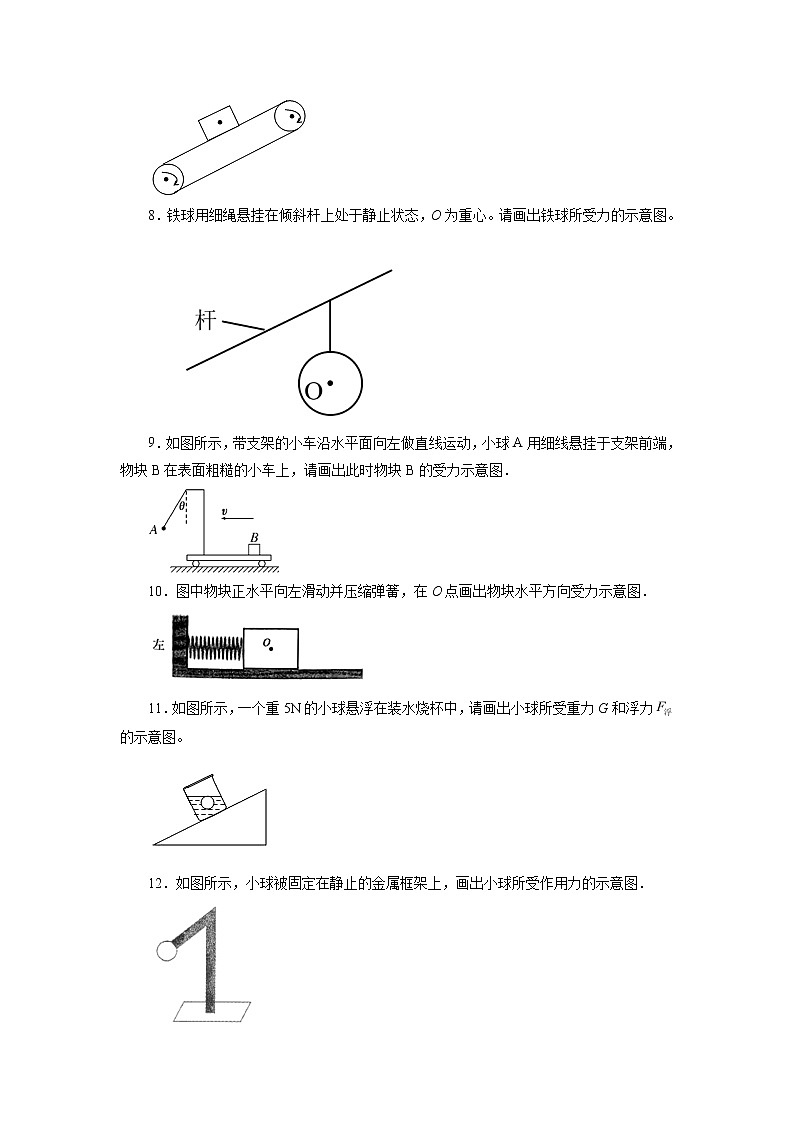

8．铁球用细绳悬挂在倾斜杆上处于静止状态，O为重心。请画出铁球所受力的示意图。

9．如图所示，带支架的小车沿水平面向左做直线运动，小球A用细线悬挂于支架前端，物块B在表面粗糙的小车上，请画出此时物块B的受力示意图．

10．图中物块正水平向左滑动并压缩弹簧，在O点画出物块水平方向受力示意图．

11．如图所示，一个重5N的小球悬浮在装水烧杯中，请画出小球所受重力G和浮力的示意图。

12．如图所示，小球被固定在静止的金属框架上，画出小球所受作用力的示意图．

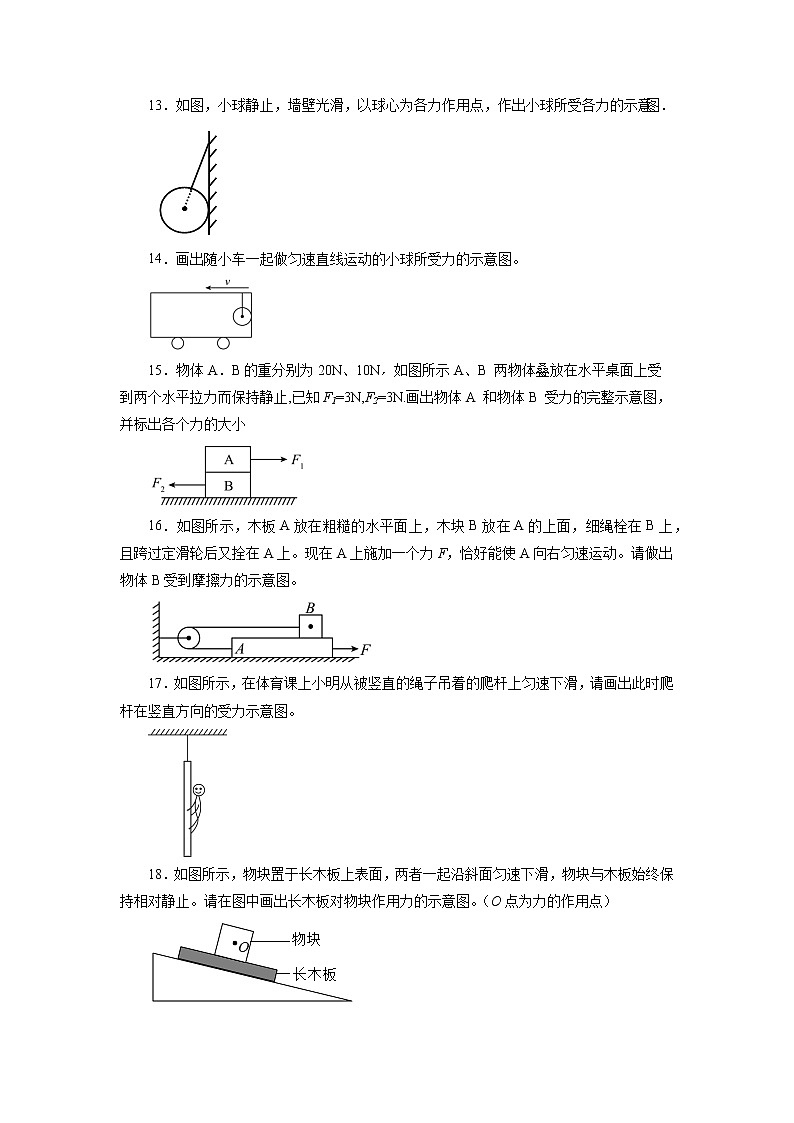

13．如图，小球静止，墙壁光滑，以球心为各力作用点，作出小球所受各力的示意图．

14．画出随小车一起做匀速直线运动的小球所受力的示意图。

15．物体A．B的重分别为20N、10N，如图所示A、B 两物体叠放在水平桌面上受到两个水平拉力而保持静止,已知F1=3N,F2=3N.画出物体A 和物体B 受力的完整示意图，并标出各个力的大小

16．如图所示，木板A放在粗糙的水平面上，木块B放在A的上面，细绳栓在B上，且跨过定滑轮后又拴在A上。现在A上施加一个力F，恰好能使A向右匀速运动。请做出物体B受到摩擦力的示意图。

17．如图所示，在体育课上小明从被竖直的绳子吊着的爬杆上匀速下滑，请画出此时爬杆在竖直方向的受力示意图。

18．如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。请在图中画出长木板对物块作用力的示意图。（O点为力的作用点）

参考答案

1．

2．

3．

4．

5．

6．

7．

8．

9．

10．

11．

12．

13．

14．

15．

16．

17．

18．
