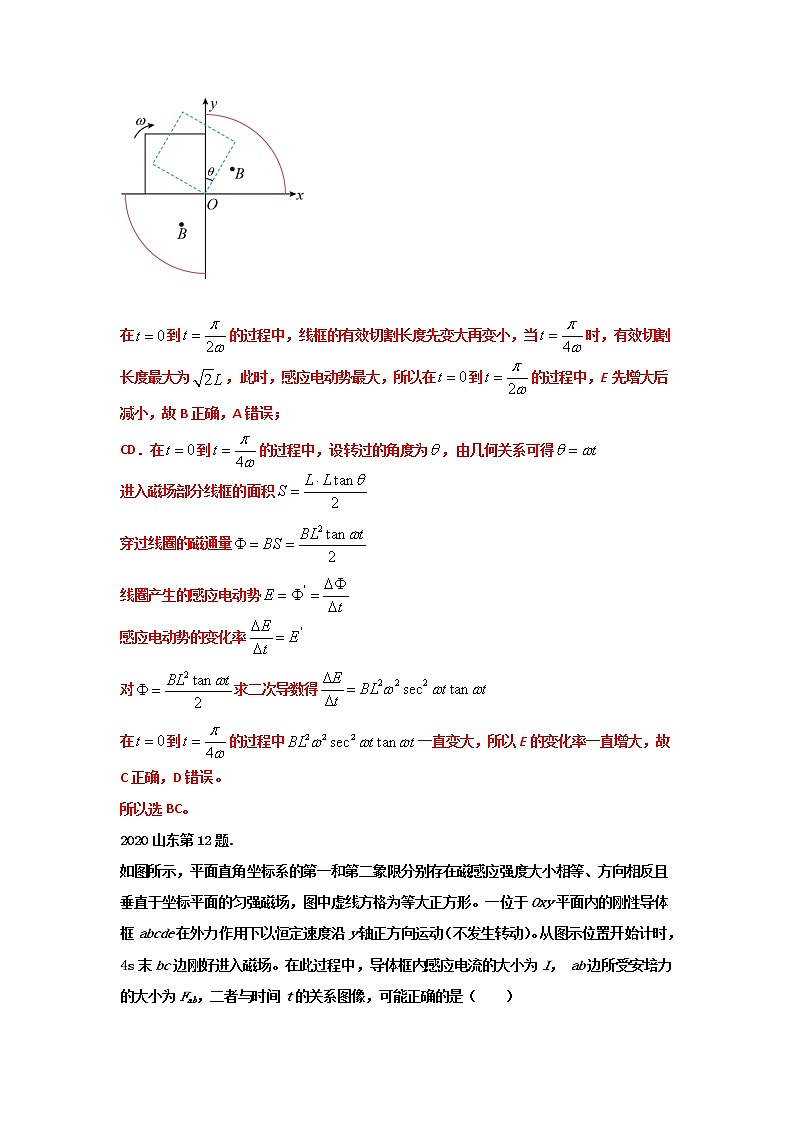

07磁场（原卷版）—全国新高考1卷（山东卷）6年（2017-2022）高考物理试题分类解析2022山东卷第12题. （多选题）12. 如图所示，平面的第一、三象限内以坐标原点O为圆心、半径为的扇形区域充满方向垂直纸面向外的匀强磁场。边长为L的正方形金属框绕其始终在O点的顶点、在平面内以角速度顺时针匀速转动，时刻，金属框开始进入第一象限。不考虑自感影响，关于金属框中感应电动势E随时间t变化规律的描述正确的是（　　）
 A. 在到的过程中，E一直增大B. 在到的过程中，E先增大后减小C. 在到的过程中，E的变化率一直增大D. 在到的过程中，E的变化率一直减小 2020山东第12题.如图所示，平面直角坐标系的第一和第二象限分别存在磁感应强度大小相等、方向相反且垂直于坐标平面的匀强磁场，图中虚线方格为等大正方形。一位于Oxy平面内的刚性导体框abcde在外力作用下以恒定速度沿y轴正方向运动（不发生转动）。从图示位置开始计时，4s末bc边刚好进入磁场。在此过程中，导体框内感应电流的大小为I， ab边所受安培力的大小为Fab，二者与时间t的关系图像，可能正确的是（　　）A.  B. C.  D.  2019山东第17题．如图，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M、N与直流电源两端相接，已如导体棒MN受到的安培力大小为F，则线框LMN受到的安培力的大小为A．2F B．1.5F C．0.5F D．0 2019山东第24题.（12分）如图，在直角三角形OPN区域内存在匀强磁场，磁感应强度大小为B、方向垂直于纸面向外。一带正电的粒子从静止开始经电压U加速后，沿平行于x轴的方向射入磁场；一段时间后，该粒子在OP边上某点以垂直于x轴的方向射出。已知O点为坐标原点，N点在y轴上，OP与x轴的夹角为30°，粒子进入磁场的入射点与离开磁场的出射点之间的距离为d，不计重力。求（1）带电粒子的比荷；（2）带电粒子从射入磁场到运动至x轴的时间。 山东2017第16题．如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上（与纸面平行），磁场方向垂直于纸面向里    ，三个带正电的微粒a，b，c电荷量相等，质量分别为ma，mb，mc，已知在该区域内，a在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c在纸面内向左做匀速直线运动。下列选项正确的是A．      B．C．      D．山东2017第19题．如图，三根相互平行的固定长直导线、和两两等距，均通有电流，中电流方向与中的相同，与中的相反，下列说法正确的是A．所受磁场作用力的方向与、所在平面垂直B．所受磁场作用力的方向与、所在平面垂直C．、和单位长度所受的磁场作用力大小之比为D．、和单位长度所受的磁场作用力大小之比为
