10电磁学综合计算题 —新高考1卷（山东卷）6年（2017-2022）高考物理试题分类解析

这是一份10电磁学综合计算题 —新高考1卷（山东卷）6年（2017-2022）高考物理试题分类解析，文件包含10电磁学综合计算题解析版新高考1卷山东卷6年2017-2022高考物理试题分类解析docx、10电磁学综合计算题原卷版新高考1卷山东卷6年2017-2022高考物理试题分类解析docx等2份试卷配套教学资源，其中试卷共22页， 欢迎下载使用。

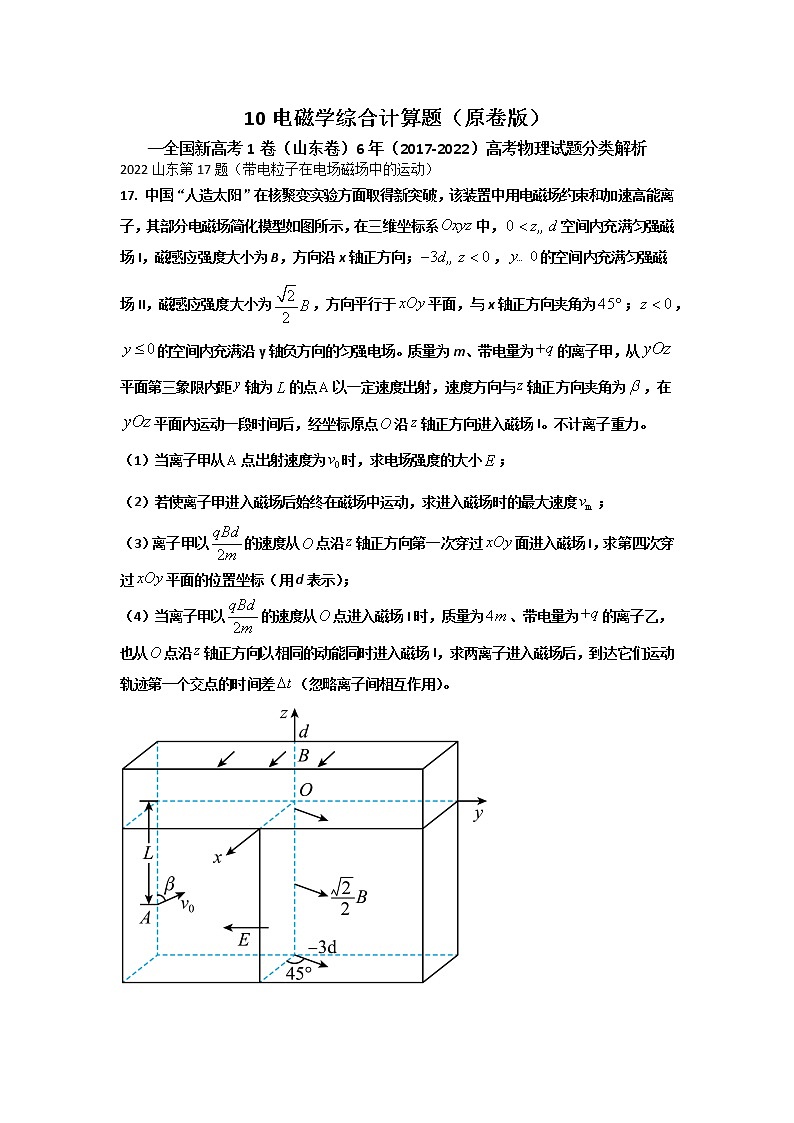

10电磁学综合计算题（原卷版）—全国新高考1卷（山东卷）6年（2017-2022）高考物理试题分类解析2022山东第17题（带电粒子在电场磁场中的运动）17. 中国“人造太阳”在核聚变实验方面取得新突破，该装置中用电磁场约束和加速高能离子，其部分电磁场简化模型如图所示，在三维坐标系中，空间内充满匀强磁场I，磁感应强度大小为B，方向沿x轴正方向；，的空间内充满匀强磁场II，磁感应强度大小为，方向平行于平面，与x轴正方向夹角为；，的空间内充满沿y轴负方向的匀强电场。质量为m、带电量为的离子甲，从平面第三象限内距轴为的点以一定速度出射，速度方向与轴正方向夹角为，在平面内运动一段时间后，经坐标原点沿轴正方向进入磁场I。不计离子重力。（1）当离子甲从点出射速度为时，求电场强度的大小；（2）若使离子甲进入磁场后始终在磁场中运动，求进入磁场时的最大速度；（3）离子甲以的速度从点沿轴正方向第一次穿过面进入磁场I，求第四次穿过平面的位置坐标（用d表示）；（4）当离子甲以的速度从点进入磁场I时，质量为、带电量为的离子乙，也从点沿轴正方向以相同的动能同时进入磁场I，求两离子进入磁场后，到达它们运动轨迹第一个交点的时间差（忽略离子间相互作用）。 2021山东卷第17题. 某离子实验装置的基本原理如图甲所示。Ⅰ区宽度为d，左边界与x轴垂直交于坐标原点O，其内充满垂直于平面向里的匀强磁场，磁感应强度大小为；Ⅱ区宽度为L，左边界与x轴垂直交于点，右边界与x轴垂直交于点，其内充满沿y轴负方向的匀强电场。测试板垂直x轴置于Ⅱ区右边界，其中心C与点重合。从离子源不断飘出电荷量为q、质量为m的正离子，加速后沿x轴正方向过O点，依次经Ⅰ区、Ⅱ区，恰好到达测试板中心C。已知离子刚进入Ⅱ区时速度方向与x轴正方向的夹角为。忽略离子间的相互作用，不计重力。（1）求离子在Ⅰ区中运动时速度的大小v；（2）求Ⅱ区内电场强度的大小E；（3）保持上述条件不变，将Ⅱ区分为左右两部分，分别填充磁感应强度大小均为B（数值未知）方向相反且平行y轴的匀强磁场，如图乙所示。为使离子的运动轨迹与测试板相切于C点，需沿x轴移动测试板，求移动后C到的距离S。 2020山东第17题.某型号质谱仪的工作原理如图甲所示。M、N为竖直放置的两金属板，两板间电压为U，Q板为记录板，分界面P将N、Q间区域分为宽度均为d的I、Ⅱ两部分，M、N、P、Q所在平面相互平行，a、b为M、N上两正对的小孔。以a、b所在直线为z轴， 向右为正方向，取z轴与Q板的交点O为坐标原点，以平行于Q板水平向里为x轴正方向，竖直向上为y轴正方向，建立空间直角坐标系Oxyz。区域I、Ⅱ内分别充满沿x轴正方向的匀强磁场和匀强电场，磁感应强度大小、电场强度大小分别为B和E。一质量为m，电荷量为+q的粒子，从a孔飘入电场（初速度视为零），经b孔进入磁场，过P面上的c点（图中未画出）进入电场，最终打到记录板Q上。不计粒子重力。(1)求粒子在磁场中做圆周运动的半径R以及c点到z轴的距离L；(2)求粒子打到记录板上位置的x坐标；(3)求粒子打到记录板上位置的y坐标（用R、d表示）；(4)如图乙所示，在记录板上得到三个点s1、s2、s3，若这三个点是质子、氚核、氦核的位置，请写出这三个点分别对应哪个粒子（不考虑粒子间的相互作用，不要求写出推导过程）。山东2018第25题.（20分）如图，在y>0的区域存在方向沿y轴负方向的匀强电场，场强大小为E，在y<0的区域存在方向垂直于xOy平面向外的匀强磁场。一个氕核11H和一个氘核21H先后从y轴上y=h点以相同的动能射出，速度方向沿x轴正方向。已知11H进入磁场时，速度方向与x轴正方向的夹角为60°，并从坐标原点O处第一次射出磁场。11H的质量为m，电荷量为q不计重力。求（1）11H第一次进入磁场的位置到原点O的距离（2）磁场的磁感应强度大小（3）12H第一次离开磁场的位置到原点O的距离 山东2017第25题．（20分）真空中存在电场强度大小为E1的匀强电场，一带电油滴在该电场中竖直向上做匀速直线运动，速度大小为v0，在油滴处于位置A时，将电场强度的大小突然增大到某值，但保持其方向不变。持续一段时间t1后，又突然将电场反向，但保持其大小不变；再持续同样一段时间后，油滴运动到B点。重力加速度大小为g。（1）油滴运动到B点时的速度；（2）求增大后的电场强度的大小；为保证后来的电场强度比原来的大，试给出相应的t1和v0应满足的条件。已知不存在电场时，油滴以初速度v0做竖直上抛运动的最大高度恰好等于B、A两点间距离的两倍。
