2022年河南省洛阳市偃师市新前程美语学校中招物理模拟试卷(word版含答案)

这是一份2022年河南省洛阳市偃师市新前程美语学校中招物理模拟试卷(word版含答案)，共19页。试卷主要包含了所示的实验，下列说法正确的是等内容，欢迎下载使用。

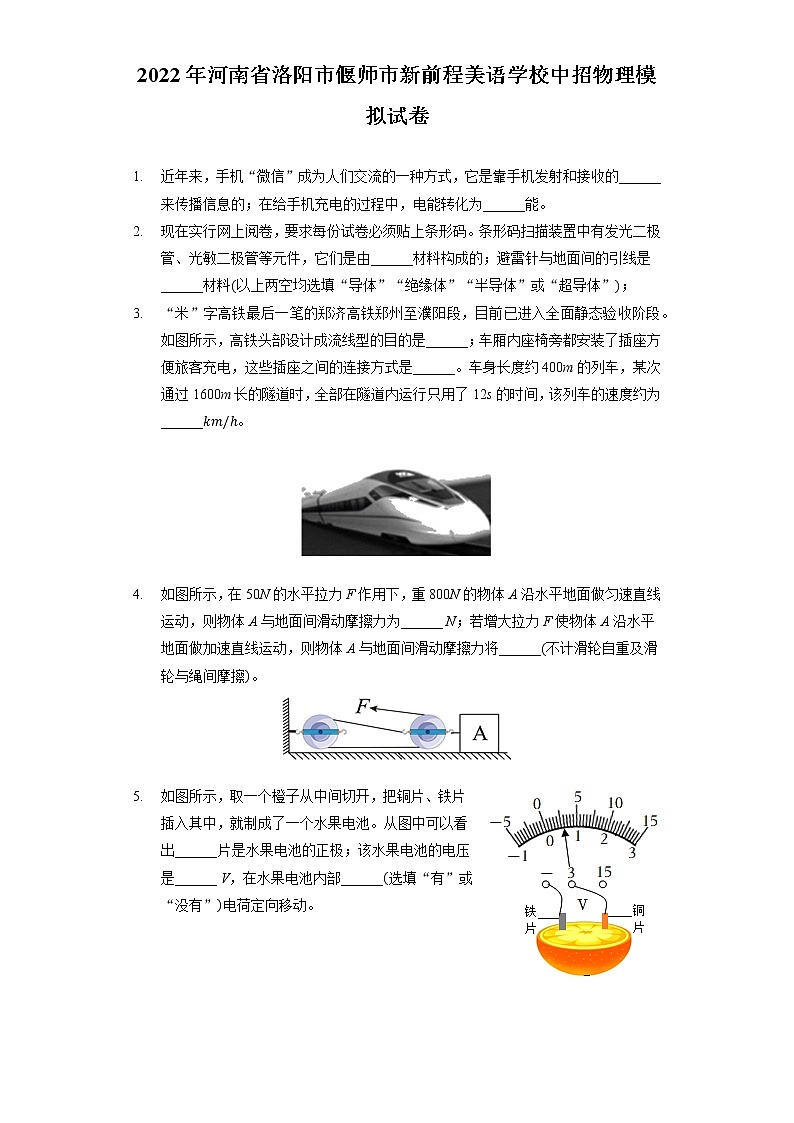

2022年河南省洛阳市偃师市新前程美语学校中招物理模拟试卷

1. 近年来，手机“微信”成为人们交流的一种方式，它是靠手机发射和接收的______来传播信息的；在给手机充电的过程中，电能转化为______能。
2. 现在实行网上阅卷，要求每份试卷必须贴上条形码。条形码扫描装置中有发光二极管、光敏二极管等元件，它们是由______材料构成的；避雷针与地面间的引线是______材料(以上两空均选填“导体”“绝缘体”“半导体”或“超导体”)；
3. “米”字高铁最后一笔的郑济高铁郑州至濮阳段，目前已进入全面静态验收阶段。如图所示，高铁头部设计成流线型的目的是______；车厢内座椅旁都安装了插座方便旅客充电，这些插座之间的连接方式是______。车身长度约400m的列车，某次通过1600m长的隧道时，全部在隧道内运行只用了12s的时间，该列车的速度约为______km/h。

4. 如图所示，在50N的水平拉力F作用下，重800N的物体A沿水平地面做匀速直线运动，则物体A与地面间滑动摩擦力为______ N；若增大拉力F使物体A沿水平地面做加速直线运动，则物体A与地面间滑动摩擦力将______(不计滑轮自重及滑轮与绳间摩擦)。

5. 如图所示，取一个橙子从中间切开，把铜片、铁片插入其中，就制成了一个水果电池。从图中可以看出______片是水果电池的正极；该水果电池的电压是______ V，在水果电池内部______(选填“有”或“没有”)电荷定向移动。

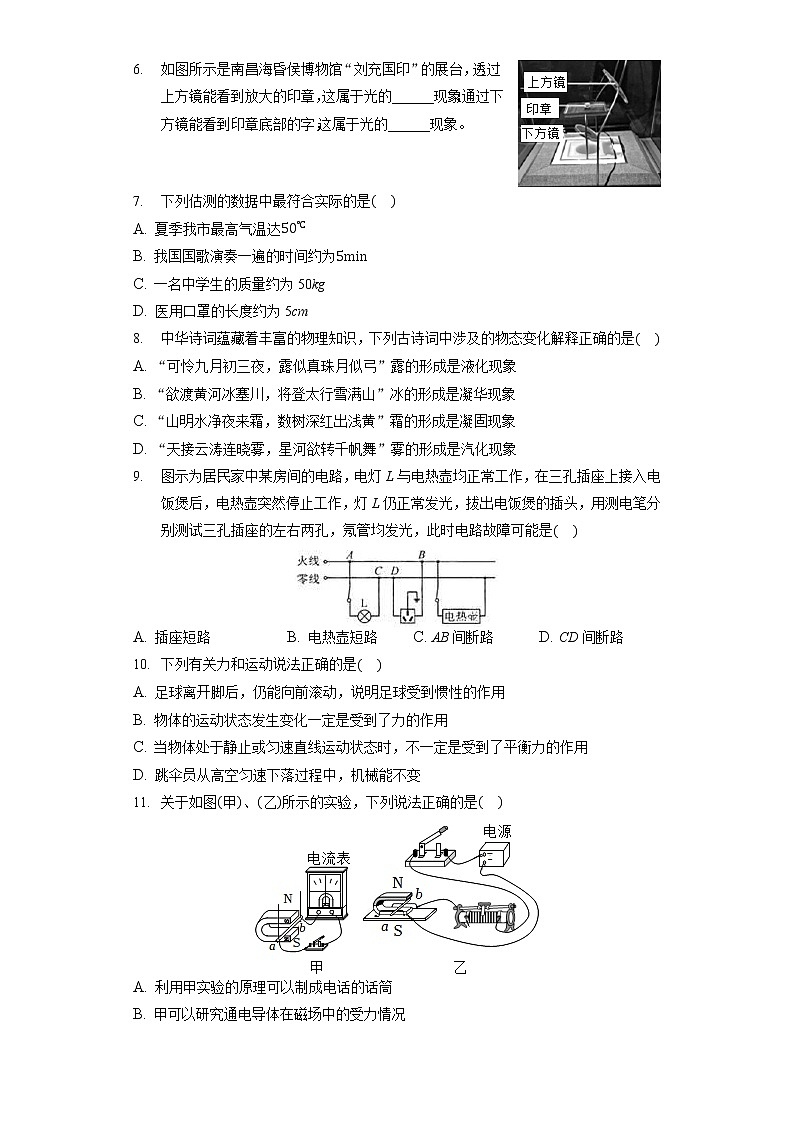

6. 如图所示是南昌海昏侯博物馆“刘充国印”的展台，透过上方镜能看到放大的印章，这属于光的______现象；通过下方镜能看到印章底部的字，这属于光的______现象。



7. 下列估测的数据中最符合实际的是( )
A. 夏季我市最高气温达50℃
B. 我国国歌演奏一遍的时间约为5min
C. 一名中学生的质量约为50kg
D. 医用口罩的长度约为5cm
8. 中华诗词蕴藏着丰富的物理知识，下列古诗词中涉及的物态变化解释正确的是( )
A. “可怜九月初三夜，露似真珠月似弓”露的形成是液化现象
B. “欲渡黄河冰塞川，将登太行雪满山”冰的形成是凝华现象
C. “山明水净夜来霜，数树深红出浅黄”霜的形成是凝固现象
D. “天接云涛连晓雾，星河欲转千帆舞”雾的形成是汽化现象
9. 图示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是( )
A. 插座短路 B. 电热壶短路 C. AB间断路 D. CD间断路
10. 下列有关力和运动说法正确的是( )
A. 足球离开脚后，仍能向前滚动，说明足球受到惯性的作用
B. 物体的运动状态发生变化一定是受到了力的作用
C. 当物体处于静止或匀速直线运动状态时，不一定是受到了平衡力的作用
D. 跳伞员从高空匀速下落过程中，机械能不变
11. 关于如图(甲)、(乙)所示的实验，下列说法正确的是( )
A. 利用甲实验的原理可以制成电话的话筒
B. 甲可以研究通电导体在磁场中的受力情况

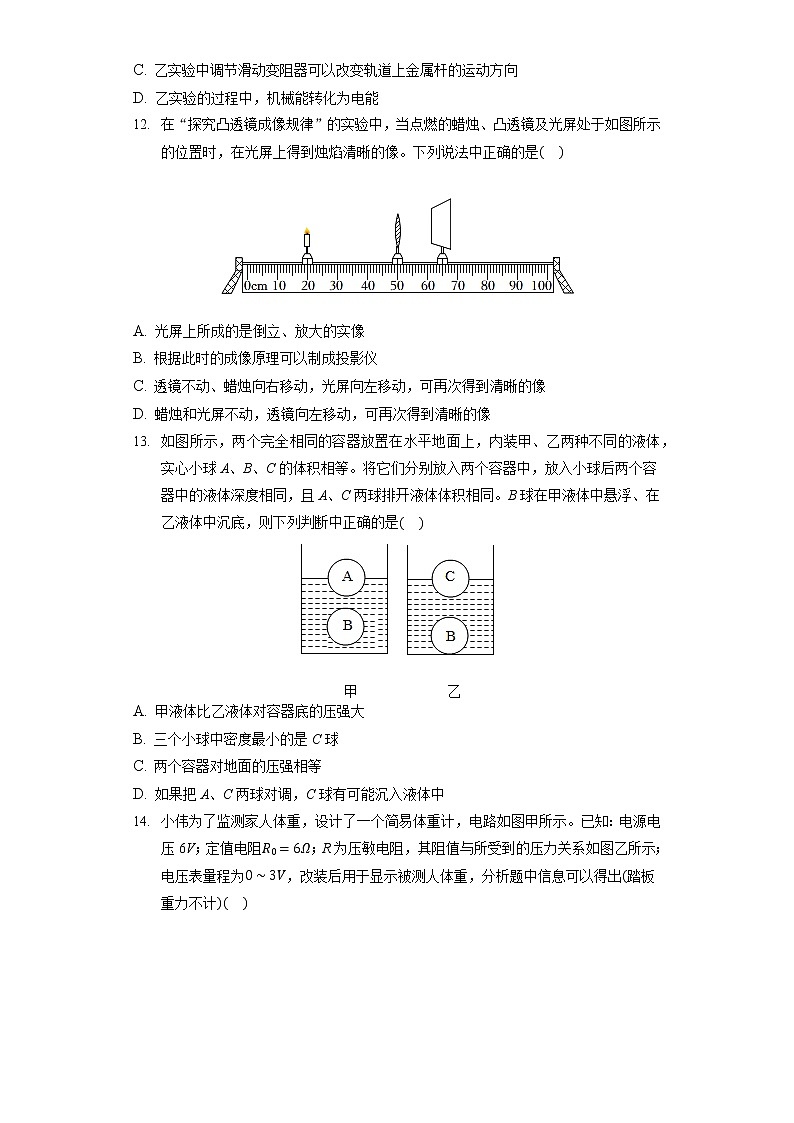

C. 乙实验中调节滑动变阻器可以改变轨道上金属杆的运动方向
D. 乙实验的过程中，机械能转化为电能
12. 在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是( )


A. 光屏上所成的是倒立、放大的实像
B. 根据此时的成像原理可以制成投影仪
C. 透镜不动、蜡烛向右移动，光屏向左移动，可再次得到清晰的像
D. 蜡烛和光屏不动，透镜向左移动，可再次得到清晰的像
13. 如图所示，两个完全相同的容器放置在水平地面上，内装甲、乙两种不同的液体，实心小球A、B、C的体积相等。将它们分别放入两个容器中，放入小球后两个容器中的液体深度相同，且A、C两球排开液体体积相同。B球在甲液体中悬浮、在乙液体中沉底，则下列判断中正确的是( )
A. 甲液体比乙液体对容器底的压强大
B. 三个小球中密度最小的是C球
C. 两个容器对地面的压强相等
D. 如果把A、C两球对调，C球有可能沉入液体中
14. 小伟为了监测家人体重，设计了一个简易体重计，电路如图甲所示。已知：电源电压6V；定值电阻R0=6Ω；R为压敏电阻，其阻值与所受到的压力关系如图乙所示；电压表量程为0∼3V，改装后用于显示被测人体重，分析题中信息可以得出(踏板重力不计)( )


A. 体重越大，电压表示数越大
B. 电压表2V刻度处应标为500N
C. 该电路消耗的最小功率为3W
D. 该体重计能测量的最大体重为600N
15. 如图所示(F为凸透镜的焦点)，BC为某光线经过平面镜后的反射光线，请画出：
(1)与BC对应的入射光线并标出入射角的大小；
(2)光线BC经凸透镜后的折射光线。

16. 如图所示，一木块随小车在水平面上向右做匀速直线运动，木块与小车的接触面是粗糙的，请画出该木块的受力示意图。
17. 物理实验小组用如图甲所示的装置探究物质熔化时温度的变化规律。
①安装实验器材时应按照______(填“自上而下”或“自下而上”)的顺序进行。
②本实验采用水浴法加热的好处是______。
③根据实验记录的数据绘制出温度一时间图象如图乙所示。由图象可知该物质熔化时温度是______(填“变化”或“不变”)的，该物质是______(填“晶体”或“非晶体”)。

18. 如图所示是“探究杠杆平衡条件”的实验。

(1)实验前没挂钩码时，杠杆在如图甲所示的位置保持静止不动，此时杠杆处于______(填“平衡”或“非平衡”)状态；若要使其水平平衡，应向______(填“左”或“右”)调节平衡螺母。
(2)小亮想用弹簧测力计和钩码进行实验，设计实验时提出了两种方案：第一种按图乙进行实验，第二种按图丙进行实验。你认为第______种实验方案更好，原因是______。乙和丙两图中杠杆水平平衡，此时弹簧测力计示数较大的是图______。
(3)实验结束后，小明提出了新的探究问题：“若支点不在杠杆的中点，杠杆的平衡条件是否仍然成立？”于是小组同学利用如图丁所示装置进行探究，发现在杠杆O点左侧的不同位置，用弹簧测力计竖直向上拉使杠杆处于水平平衡状态时，测出的拉力大小都与杠杆平衡条件不相符，其原因是______。
19. 小明用图甲所示的电路，探究“电流与电阻的关系”，电源电压为3V且保持不变，滑动变阻器规格为“50Ω，2A”，定值电阻10Ω、20Ω、30Ω、50Ω的各一个。

(1)请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路。
(2)小明首先用10Ω电阻实验，闭合开关后发现，无论怎么移动滑片，电流表指针无偏转，电压表指针迅速满偏，则电路中的故障可能是______(填字母)。
A.开关断路
B.滑片接触不良
C.电阻断路
D.电流表短路
(3)排除故障后，小明在移动滑动变阻器滑片的过程中，眼睛应注意观察______(选填“电流表”、“电压表”或“滑动变阻器”)，之后将10Ω电阻换成20Ω电阻，继续调节滑动变阻器滑片向______端(选填“A”或“B”)移动，直至______。
(4)小明根据记录的实验数据，绘制成了图丙所示的图像，由此可得结论：______。
(5)小明又想测量某未知电阻Rx的阻值，设计了如图丁所示的电路(R0为已知阻值为R0的定值电阻)，并设计了如下实验步骤，请帮助他把缺少的步骤补全，并写出Rx的表达式。

实验步骤：
A.按照设计的电路图连接电路。
B.开关S断开时，读出电流表的示数，记为I1。
C.______。
表达式：Rx=______(用已知物理量和测量出的物理量符号表示)。
20. 如图是我县某建筑工地上使用的塔式起重机，在一次操作过程中起重机将质量为500kg的建筑材料竖直提升了12m，用时15s，(g=10N/kg).求：
(1)起重机提起建筑材料受到的重力；
(2)起重机提起建筑材料所做的功；
(3)提升过程中该起重机的电动机功率为8kW，那么提升过程中塔式起重机的机械效率是多大？
21. 如图甲所示，是一种电加热恒温箱的简化工作原理电路图。工作电路由电压U0=220V的电源和阻值为R0=88Ω的电热丝组成。控制电路是由电压U1=7.5V的电源、开关、电磁继电器(线圈电阻不计)、电阻箱R1(可取值范围为0∼120Ω)和热敏电阻Rt组成的，热敏电阻Rt的阻值随温度变化的关系如图乙所示。当控制电路的电流达到50mA时，衔铁才吸合，从而切断右边工作电路，停止加热。

(1)由乙图可知热敏电阻Rt的阻值随温度的升高怎样变化？
(2)求工作电路中电热丝R0工作时的电流和工作5min产生的热量。
(3)如果恒温箱的温度设定为60℃则电阻箱R1应取多大阻值。
(4)该恒温箱可设定的最高温度是多少。
答案和解析

1.【答案】电磁波  化学
【解析】解：手机既是无线电发射台又是无线电接收台，手机“微信”是用电磁波把信息发射到空中，同时它又能在空中捕获电磁波；
在给手机充电的过程中，消耗电能，获得化学能，所以是将电能转化为化学能的过程。
故答案为：电磁波；化学。
(1)无线电广播、电视、手机都是靠电磁波来传递信息的；
(2)判断清楚该过程中消耗了哪种形式的能，进而产生了哪种形式的能即可。
此题考查了电磁波的应用、能量的转化判断，是一道综合题。

2.【答案】半导体  导体
【解析】解：发光二极管、光敏二极管等元件，它们是由半导体材料构成的；
避雷针将电流传到地面，故避雷针与地面间的引线是导体材料。
故答案为：半导体；导体。
二极管是由半导体做成的器件，它具有单向导电性；避雷针将电流传到地面；当降到一定温度时，超导体的电阻能够变为零。
本题考查半导体，导体的性质，难度不大。

3.【答案】减少行驶过程中空气的阻力  并联  360
【解析】解：(1)车头采用流线型设计可以减少行驶过程中空气的阻力，有利于提高速度或节约能源；
(2)插座是连接用电器的，各用电器互不影响，是并联的，故插座也是并联的；
(3)列车全部在隧道内运行时通过的路程为s=1600m-400m=1200m；
列车的速度为v=st=1200m12=100m/s=360km/h。
故答案为：减少行驶过程中空气的阻力；并联；360。
(1)流线型物体运动过程中，可以减小阻力，提高速度；
(2)插座相当于用电器，为了互不影响，用电器并联接入电路；
(3)列车全部在隧道内运行时通过的路程为隧道的长度与列车长度的差，然后根据速度公式v=st即可求出列车的速度。
本题考查速度的计算、电路的连接方式等知识，难度适中，是综合性的题目。

4.【答案】150 不变
【解析】解：由图知，滑轮组由3段绳子拉着物体，所以F=13f，则f=3F=3×50N=150N。
若增大拉力F使物体A沿水平地面做加速直线运动，物体A对地面的压力不变，接触面的粗糙程度不变，故物体A与地面间滑动摩擦力将不变。
故答案为：150；不变。
(1)滑轮组在拉动物体前进过程中，需克服物体与地面间的摩擦力，确定滑轮组承担拉力的绳子段数，求出物体摩擦力的大小；
(2)滑动摩擦力大小的影响因素：压力和接触面的粗糙程度。
此题考查了滑轮组绳子拉力的计算、摩擦力大小的影响因素，关键是分析出承担力的绳子读数，在分析时，可将此图顺时针旋转90∘。

5.【答案】铜  0.6有
【解析】解：电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜电极为正极；
由图知电压表的量程为0-3V，分度值为0.1V，水果电池的电压为0.6V；
在水果电池内部有电压，且构成了通路，所以有电荷定向移动。
故答案为：铜；0.6；有。
(1)根据电压表的正确使用方法(电流从电压表的正接线柱流入、负接线柱流出)确定电源的正负极；
(2)先确定电压表的量程和分度值，再根据指针位置读数；
(3)电荷的定向移动会形成电流。
本题利用了电压表的使用方法来判断电源的正负极、电压表的读数等，难度不大。

6.【答案】折射  反射
【解析】解：(1)上方镜是放大镜，透过上方镜能看到放大的印章，这属于光的折射现象；
(2)下方镜是平面镜，通过下方镜能看到印章底部的字是属于平面镜成像，是利用光的反射现象。
故答案为：折射；反射。
(1)凸透镜成像属于光的折射现象；当物体放在焦点之内时，会在凸透镜的同一侧成正立放大的虚像。放大镜正是应用了凸透镜成放大、正立、虚像的原理；
(2)平面镜成像属于光的反射现象，平面镜成像特点：物体在平面镜成虚像；物像大小相等。
本题考查了光学知识在生产和生活中的应用，此题与实际生活联系密切，通过此类题目的练习，可以加深对知识的理解和提高学生学习物理的兴趣。

7.【答案】C
【解析】解：A、夏季我市最高气温达38℃，故A错误；
B、我国国歌演奏一遍的时间约为1min，故B错误；
C、中学生的质量约为50kg，符合实际，故C正确；
D、医用口罩的长度约为10cm，故D错误。
故选：C。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。

8.【答案】A
【解析】解：A、露是空气中的水蒸气遇冷液化形成的小水滴，故A正确；
B、冰是水凝固形成的，故B不正确；
C、霜是空气中的水蒸气遇冷凝华形成的冰晶，故C不正确；
D、雾是空气中的水蒸气遇冷液化形成的小水滴，故D不正确。
故选：A。
物质由固态变为液态的过程叫熔化，由液态变为固态的过程叫凝固；由液态变为气态的过程叫汽化，由气态变为液态的过程叫液化；物质由固态直接变为气态的过程叫升华，由气态直接变为固态的过程叫凝华。其中，熔化、汽化、升华吸收热量，凝固、液化、凝华放出热量。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。

9.【答案】D
【解析】解：电灯仍正常工作，说明A、C左边的火线、零线均正常；而把测电笔分别插入三孔插座的左右两孔，氖管均发光，说明火线正常，而零线出现断路现象，因此是CD间发生了断路。
故选：D。
电热壶突然停止工作，灯L仍正常发光，说明灯泡相连的火线和零线正常，但电路中一定出现断路；
测电笔测试三孔插座的左右两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了。
本题考查了用测电笔检测电路的故障。在正常情况下，测电笔测火线应亮，测零线应不亮。

10.【答案】B
【解析】解：A、足球离开脚后，仍能向前滚动，是因为足球具有惯性，惯性不是力，不能说受到惯性的作用，故A错误；
B、因为力是改变物体运动状态的原因，所以物体的运动状态发生改变，则物体一定受到力的作用，故B正确；
C、当物体处于静止或匀速直线运动状态时，一定是受到了平衡力的作用，故C错误；
D、跳伞员从高空匀速下落过程中，质量不变、速度不变，则动能不变；同时高度减小，重力势能减小；动能和势能统称为机械能，所以机械能减小，故D错误。
故选：B。
A、物体保持原来运动状态不变的性质叫惯性；
B、力是改变物体运动状态的原因；
C、处于平衡状态的物体受到的力是平衡力；
D、动能的影响因素是物体的质量和速度，质量越大，速度越大，动能越大；重力势能的影响因素是物体的质量和高度，质量越大，高度越高，重力势能越大；动能和势能统称为机械能。
本题综合考查了惯性、力与运动的关系、影响机械能大小的因素等知识，解答此类题型需要根据相关知识和生活经验共同分析。

11.【答案】A
【解析】解：AB、甲图中没有电源，是探究感应电流产生条件的装置图，可以反映话筒的工作原理，故A正确，B错误。
CD、乙图中有电源，是探究磁场对电流作用的原理图，可以反应电动机的工作原理；通电导体在磁场中受力的方向，与磁场方向有关、与电流方向有关，与电流的大小无关，移动滑动变阻器滑片，运动方向不变，故CD错误。
故选：A。
(1)发电机原理图描述了线圈给外界的用电器供电；电动机原理图描述了电源给线圈供电；
(2)电磁感应现象装置图没有电源；磁场对电流的作用装置图有电池。
(3)通电导体在磁场中受力的方向，与磁场方向有关、与电流方向有关。只改变磁场方向或只改变电流方向，通电导体受力方向会改变。磁场方向和电流方向同时改变，导体受力方向不变。
教材中的重要实验装置图要采用对比记忆的方法认真识记，包括实验装置的名称、说明的原理、重要的应用等。

12.【答案】D
【解析】解：AB、蜡烛距离凸透镜30cm时，在透镜的另一侧15cm处光屏上得到一个清晰的像，物距大于像距，成倒立缩小的实像，其应用是照相机，故AB错误；
C、凸透镜成实像时的动态变化规律是：物远像近像变小，透镜不动，蜡烛向右移动，光屏向右移动才能得到清晰的像，故C错误；
D、蜡烛和光屏不动，移动凸透镜到适当位置，将物距和像距互换，根据光路可逆可知，凸透镜成倒立、放大的实像，故D错误；
故选：D。
凸透镜成像的规律：
当u>2f时，成倒立、缩小的实像。照相机、摄像机就是根据这个原理制成的；
当u=2f时，成倒立、等大的实像；
当2f>u>f时，成倒立、放大的实像。幻灯机、投影仪就是根据这个原理制成的；
当u=f时，无像。经凸透镜折射后的光线是平行的，没有会聚点；
当u 成实像时的动态变化规律是：物近像远像变大，物远像近像变小；
在光的折射中，光路是可逆的。
此题考查学生的分析能力，关键是掌握凸透镜成像的规律，搞清像距、像的大小与物距之间的关系，能够从图中获取信息，然后利用所学规律分析解答问题，这是考试中常见的题型。

13.【答案】AB
【解析】解：A、B球在甲中悬浮，则；在乙中沉底，则，故，由液体压强公式p=ρgh可得：深度h相同时，，则，故A正确；
B、A球在甲中漂浮，则，而，故ρA<ρB；A、C两球都漂浮，则，由于两球排开液体的体积相同，且，故GA>GC，
即mA>mC，由公式ρ=mV可知：VA=VC，故ρA>ρC，可见，C球密度最小，故B正确；
C、由题意可知：甲、乙的体积相等，而，所以，即，又GA>GC，且两容器重力相同，对地面的压力，故第一个容器对地面的压力大于第二个容器对地面的压力，
在底面积相同时，由压强公式p=FS可知，第一个容器对地面的压强大于第二个容器对地面的压强，故C错误；
D、因为，所以C球在甲中静止时漂浮，故D错误。
故选：AB。
(1)根据B球的浮沉情况，结合物体的浮沉条件可知甲乙两种液体的密度大小关系，从而确定它们对容器底的压强大小关系；
(2)根据物体的浮沉条件确定A、C两球与液体密度的大小关系，再根据漂浮条件，得到A、C两球的密度大小关系；
(3)根据压强公式确定容器对地面的压强大小关系。
本题综合考查物体浮沉条件的应用、压强大小的比较，综合性强，难度较大。

14.【答案】AD
【解析】解：A、由图甲可知，该电路为R和R0的串联电路，电压表测R0两端的电压；由图乙可知，压敏电阻所受的压力越大，阻值越小，由串联电路的分压规律可知，压敏电阻两端的电压越小，由串联电路的电压特点可知R0两端的电压越大，即电压表示数越大，故A正确；
B、若电压表示数为2V，即R0两端的电压为U0=2V，
由串联电路的电压特点可知压敏电阻R两端的电压为：UR=U-U0=6V-2V=4V，
电路中的电流为：I=I0=U0R0=2V6Ω=13A，
由I=UR可知压敏电阻的阻值为：R=URI=4V13A=12Ω，由图乙可知此时压力为300N，故B错误；
C、由图乙可知，压敏电阻的阻值最大为，
由串联电路的电阻特点可知电路总电阻最大为：，
则电路消耗的最小功率为：，故C错误；
D、电压表量程为0∼3V，即R0两端的电压最大为，
由串联电路的电压特点可知压敏电阻两端的电压最小为：，
此时电路中的电流最大为：，
由I=UR可知压敏电阻的最小阻值为：，由图乙可知此时压力为600N，
则该体重计能测量的最大体重为600N，故D正确。
故选：AD。
(1)由图甲可知，该电路为R和R0的串联电路，电压表测R0两端的电压；串联电路具有分压的规律，用电器电阻越大，分压越多，据此结合图乙中的信息判断体重与电压表示数的关系；
(2)已知电压表的示数，即R0两端的电压，串联电路中电源电压等于各个用电器两端的电压之和，据此求出压敏电阻R两端的电压；利用欧姆定律求出通过R0的电流，即电路中的电流，再根据I=UR的变形式求出压敏电阻的阻值，由图乙可读出此时的压力大小；
(3)由图乙可知压敏电阻的最大阻值，串联电路的总电阻等于各个用电器的电阻之和，利用P=U2R可求出电路消耗的最小功率；
(4)由图乙知压敏电阻的阻值越小，可测得的压力越大；已知电压表的量程，即R0两端的最大电压，由串联电路的电压特点可得出此时压敏电阻两端的最小电压；利用欧姆定律求出电路中的电流，再根据I=UR求出压敏电阻的最小阻值，根据图乙可知此时的压力，即该体重计能测量的最大体重。
本题考查了欧姆定律和电功率计算公式的应用，掌握串联电路的电流、电压和电阻特点，并从图中读取相关信息是解题的关键。

15.【答案】解：
(1)过平面镜的反射点垂直于镜面作出法线，因为反射光线与镜面的夹角为30∘，则反射角为：90∘-30∘=60∘，故入射角也为60∘；根据入射角等于60∘在法线右侧作出入射光线；
(2)过焦点的光线经凸透镜折射后折射光线平行于主光轴；如图所示：

【解析】(1)反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角来作；根据反射定律作出反射光线，反射光线与法线的夹角为反射角。
(2)根据过焦点的光线经凸透镜折射后折射光线平行于主光轴作出折射光线。
(1)凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点；
(2)熟记反射定律的内容：射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，并会作图。

16.【答案】解：
木块随小车一起在水平面上做匀速直线运动，木块相对于小车静止，所以它不受摩擦力的作用；
木块受到重力G和支持力F的作用，二者是一对平衡力；过重心分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，如图所示：

【解析】对物体进行受力分析可知，它一定受到重力和支持力的作用，因为物体相对于小车静止，所以它不受摩擦力的作用。
此题中重力与支持力是一对平衡力，故大小相同、方向相反且作用在一条一直上。易错点在于此题中不应有摩擦力的出现。

17.【答案】自下而上  使物质均匀受热  不变  晶体
【解析】解：(1)安装实验器材时，应按照自下而上的顺序进行。先点燃酒精灯再安装石棉网的目的是使用酒精灯的外焰加热，最后才安装温度计的目的是使温度计的玻璃泡与被测液体充分接触；
(2)利用烧杯中的水给试管里的物质加热的目的是使试管中的物质受热均匀；
(3)由图乙可知，该物质熔化过程中吸收热量，温度不变，属于晶体。
故答案为：(1)自下而上；(2)使物质受热均匀；(3)不变；晶体。
(1)实验中，由于酒精灯的外焰温度较高，为了节省实验时间和燃料，要用酒精灯的外焰加热，要根据酒精灯外焰的高度确定放置烧杯的铁圈的位置；
(2)把盛有固体的试管放入盛有水的烧杯中加热，而不是直接用酒精灯加热，这样可以使固体均匀受热，减慢熔化速度，发现熔化过程中的规律。这种方法叫水浴法；
(3)分析表格中数据判断该物质是晶体还是非晶体，晶体的熔化的特点是继续吸热，温度不变。
在“探究物质熔化时温度的变化规律”实验中，考查了有关实验仪器的调节及晶体熔化的规律，属基本实验技能的考查。

18.【答案】平衡  右  二  力臂可以从杠杆上直接读取  乙  杠杆的重力对杠杆转动产生了影响
【解析】解：(1)杠杆处于静止状态或匀速转动状态是平衡状态；
杠杆重心左移，应将平衡螺母(左端和右端的均可)向右调节，直至杠杆在水平位置平衡，重心移到支点处，使杠杆重力的力臂为零，这样就使杠杆自重对杠杆的平衡不产生影响；
(2)力臂等于支点到力的作用线的距离，当杠杆在水平位置平衡时，力的方向与杠杆垂直，力臂可以从杠杆标尺刻度上直接读出来，因此第二种实验设计的好，此时弹簧测力计的拉力与杠杆垂直，力臂可以从杠杆上直接读取；乙、丙两组实验，丙的拉力与杠杆垂直，力臂大于乙的力臂，根据杠杆平衡条件，乙弹簧测力计的示数大于丙；
(3)图中，杠杆的重心不在支点上，杠杆的重力对杠杆转动产生了影响，导致拉力F的大小比由杠杆平衡条件计算出来的数值偏大。
故答案为：(1)平衡；右；(2)二；力臂可以从杠杆上直接读取；乙；(3)杠杆的重力对杠杆转动产生了影响。
(1)杠杆处于静止状态或匀速转动状态是平衡状态；杠杆左端下沉，说明杠杆的重心在支点左侧，调节平衡螺母应使杠杆重心右移，这一调节过程的目的是使杠杆的自重对杠杆平衡不产生影响；
(2)探究杠杆平衡条件时，使杠杆在水平位置平衡，此时力的方向与杠杆垂直，力臂的长度可以直接从杠杆上读出来；根据杠杆平衡条件，力臂越大，力越小；
(3)支点位于动力和阻力的右侧，弹簧测力计不但提了钩码，而且还提了杠杆，杠杆的重力对杠杆转动产生了影响。
本题重点考查探究杠杆平衡条件的实验调平和操作，要求平时做实验时多加注意，锻炼自己的实验操作能力。

19.【答案】C 电压表  A 电压表的示数为2V 电压一定时，通过导体的电流与其电阻成反比  闭合开关S，读出电流表的示数，记为I2 I1I2-I1⋅R0
【解析】解：(1)由电路图可知，电压表与定值电阻并联，滑动变阻器采用“一上一下”的原则与定值电阻串联，如图所示：
；
(2)电流表无示数，说明电路可能断路；电压表指针迅速满偏，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，与电压表并联的定值电阻断路了，故选C；
(3)由图象可知，电阻两端的电压：UV=IR=0.1A×2Ω=-----=0.4A×5Ω=2V，
根据串联电路的分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，根据串联电路电压的规律可知，为了保持定值电阻两端电压不变，应增大滑动变阻器分得的电压，由串联分压的分压原理可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向A端移动，眼睛注意观察电压表，使电压表的示数为2V不变；
(4)由图像可知，导体的电阻增大，通过导体的电流减小，通过导体的电流与导体的电阻的乘积保持不变，故可得出结论：电压一定时，通过导体的电流与其电阻成反比；
(5)实验步骤：
A、按照设计的电路图连接电路。
B、开关S断开时，读出电流表的示数，记为I1，此时定值电阻与待测电阻串联，由电阻的串联特点可知：，由欧姆定律可得：U=I1(Rx+R0)；
C、闭合开关S，读出电流表的示数，记为I2，此时只有待测电阻连入电路，由欧姆定律可得：U=I2Rx。
电源电压不变，所以有：I2Rx=I1(Rx+R0)，
解得：Rx=I1I2-I1⋅R0。
故答案为：(1)如图所示；(2)C；(3)电压表；A；电压表的示数为2V；(4)电压一定时，通过导体的电流与其电阻成反比；(5)闭合开关S，读出电流表的示数，记为I2；I1I2-I1⋅R0。
(1)由电路图可知，电压表与定值电阻并联，滑动变阻器采用“一上一下”的原则与定值电阻串联；
(2)电流表无示数，说明电路可能断路；电压表指针迅速满偏，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，与电压表并联的支路断路了；
(3)根据图丙中的数据利用欧姆定律求出定值电阻两端的电压，根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；
(4)根据图像中电流与电阻之积为一定值分析得出结论；
(5)在没有电压表时，定值电阻与待测电阻串联，利用电源电压不变，根据电流表示数和定值电阻的阻值利用U=IR得出电源电压的表达式，然后组成等式解答。
本题探究“电流与电阻的关系”，考查电路连接、故障分析、实验操作、欧姆定律的应用、分析数据得出结论和特殊方法测电阻的能力。

20.【答案】解：(1)建筑材料受到的重力：
G=mg=500kg×10N/kg=5000N；
(2)起重机提起建筑材料所做的功：
W=Gh=5000N×12m=6×104J；
(3)由P=Wt可得，起重机做的总功：
，
提升过程中塔式起重机的机械效率：

答：(1)所提建筑材料受到的重力为5000N；
(2)起重机提起建筑材料所做的功为6×104J；
(3)起重机的机械效率是50%.
【解析】(1)知道质量，根据G=mg求出重力；
(2)根据W=Gh求出对建筑材料做的功；
(3)根据W=Pt求出起重机做的总功，再根据求出机械效率．
此题主要考查的是学生对重力、功、功率、机械效率计算公式的理解和掌握，基础性题目．

21.【答案】解：(1)由乙图可得热敏电阻Rt的阻值随温度的升高而减小；
(2)由题知，工作电路电压U0=220V，R0=88Ω，
工作电路中电热丝R0工作时的电流为：
I0=UR0=220V88Ω=2.5A；
工作电路工作5min=300s产生的热量为：
Q=W0=U0I0t=220V×2.5A×300s=1.65×105 J；
(3)由图甲知，控制电路中阻箱R1与热敏电阻Rt串联，由图像可知，当恒温箱的温度设定为60℃时，热敏电阻Rt的阻值Rt1=90Ω，此时控制电路的电流I=50mA=0.05A时，衔铁才被吸合，从而切断右边工作电路，停止加热，根据欧姆定律I=UR可得，控制电路的总电阻：
，
由串联电阻的规律，则电阻箱连入电阻：
；
(4)由图乙可知，当恒温箱可设定的温度最高时，热敏电阻Rt的阻值最小，由于控制电路的电源电压和衔铁的吸合电流不变，根据R=UI可知，电路总电阻不变，
要使可设定的温度最高，则使热敏电阻Rt的阻值最小，电阻箱R1接入的阻值应最大，即，
由第(2)可知，控制电路总电阻：，
根据串联电路电阻的特点可知，热敏电阻Rt的最小阻值：
，
由图乙可知，当热敏电阻阻值为30Ω，恒温箱可设定的最高温度是180℃。
答：(1)热敏电阻Rt的阻值随温度的升高而减小；
(2)工作电路中电热丝R0工作时的电流为2.5A，工作5min产生的热量为1.65×105J。
(3)如果恒温箱的温度设定为60℃，电阻箱R1的取值为60Ω；
(4)该恒温箱可设定的最高温度是180℃。
【解析】(1)由乙图可得热敏电阻Rt的阻值随温度升高的变化情况；
(2)利用欧姆定律求工作电路中电热丝R0工作时的电流；再利用Q=W=UIt计算工作5min产生的热量；
(3)由图像可知，当恒温箱的温度设定为60℃时热敏电阻Rt的阻值，利用欧姆定律和串联电路电阻的特点求出电阻箱应取的阻值；
(4)由图乙可知，当恒温箱可设定的温度最高时，热敏电阻Rt的阻值最小，由于控制电路的电源电压和衔铁的吸合电流不变，根据R=UI可知，电路总电阻不变，要使热敏电阻Rt的阻值最小，电阻箱R1接入的阻值应最大，根据串联电路电阻的特点求出热敏电阻Rt的阻值，再结合图像即可得出该恒温箱可设定的最高温度。
本题以电加热恒温箱为情景，综合考查了对电磁继电器的认识，欧姆定律、焦耳定律以及串联电路电阻特点的应用，明确衔铁的吸合的电流不变是本题的关键。
