2022年广东省深圳市新中考题型学业水平测试模拟试卷

2022年广东省深圳市学业水平测试·物理试卷

(考试时间：60分钟　　满分：70分)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

第Ⅰ卷(选择题)

一、单选题(本题共5小题，每小题2分，共10分。在每小题的四个选项中，只有一个最符合题意)

1．对如图所示的四个实验描述正确的是(　　)

A．甲图：停止抽气后打开气阀，铃声逐渐变小

B．乙图：用相同的力拨动钢尺，钢尺伸出长度不同，音色不同

C．丙图：所用音叉音调越高，乒乓球被弹开越远

D．丁图：玻璃瓶中水面越高，敲击后音调越低

2．指尖陀螺是目前很流行的一种玩具，如图，该玩具中间是轴承，轴承内有滚珠，边上有三个用密度较大的金属制作的飞叶，拨动飞叶后，飞叶可以绕轴在指尖上长时间转动。下列分析正确的是(　　)

①飞叶转速变慢，惯性不变

②轴承内有滚珠，利于减小摩擦

③陀螺对指尖的压力和指尖对陀螺的支持力是一对平衡力

④飞叶被拨动后旋转是因为力能改变物体的运动状态

A．只有①④    B．只有②④    C．只有①②③    D．只有①②④

3．如图是我国自主研究生产的碳纤维无人机，它具有自动化、轻量化、微型化等特点，可广泛用于航拍、测绘等。下列应用与物理知识对应正确的是(　　)

A.机载北斗导航系统—电磁波

B．用碳纤维材料制造—密度大

C．无人机航拍的镜头—凸面镜

D．无人机的控制芯片—超导体

4．家庭电路和安全用电知识，是现代公民生活的必备知识，下列有关图文说法正确的是(　　)

A．甲站在干燥的木桌上，乙站在地上，则甲、乙都会触电

B．图中的家庭电路元件的连接顺序是正确的

C．手握紧试电笔的金属杆，接触接火线的插孔，氖管才发光

D．当人触电时，应及时切断电源或用干木棒挑开电源线

5．如图所示的电路板，正面只有一个开关和两个灯泡，电源及导线均在电路板背面。闭合开关，看见L1发光，L2不发光；用灯泡L3替换L1，发现L2和L3同时发光，忽略温度对灯丝电阻的影响。下列判断正确的是(　　)

A.L3和L2是并联的

B．L2不发光的原因是灯丝断了

C．L3和L2是串联的

D．L1的电阻小于L3的电阻

二、双选题(本题共5小题，每小题2分，共10分，每小题有两个选项符合题意，有错选不得分，有漏选得1分)6.利用如图甲所示的实验装置比较不同物质吸热的情况，使用相同规格的电加热器分别对水和食用油加热，得到温度随时间变化的图象如图乙所示。下列说法正确的是(　　)

A．升温较快的是甲，吸热能力较强的是甲

B．实验中物体吸热的多少是通过加热时间的长短来衡量的

C．分析图乙可得食用油的比热容为2.8×103 J/(kg·℃)

D．应在两个相同的烧杯中加入体积相同的水和食用油

7．如图是2022年北京冬奥会会徽；它以汉字冬为灵感来源，运用中国书法的艺术形态，展现出滑冰、滑雪运动员的英姿，传递出实现三亿人参与冰雪运动的目标。运动员将在冬奥会上参加不同比赛项目，以下情景中，说法正确的是(　　)

A.滑雪运动员从坡顶加速下滑过程中，重力势能越来越小，动能越来越大

B．自由滑雪空中技巧运动员在空中下落的过程中，机械能逐渐增大

C．速度滑冰运动员在水平冰道上加速冲刺的过程中，其机械能减小

D．越野滑雪运动员在斜坡雪面上匀速向下滑行的过程中，其机械能减小

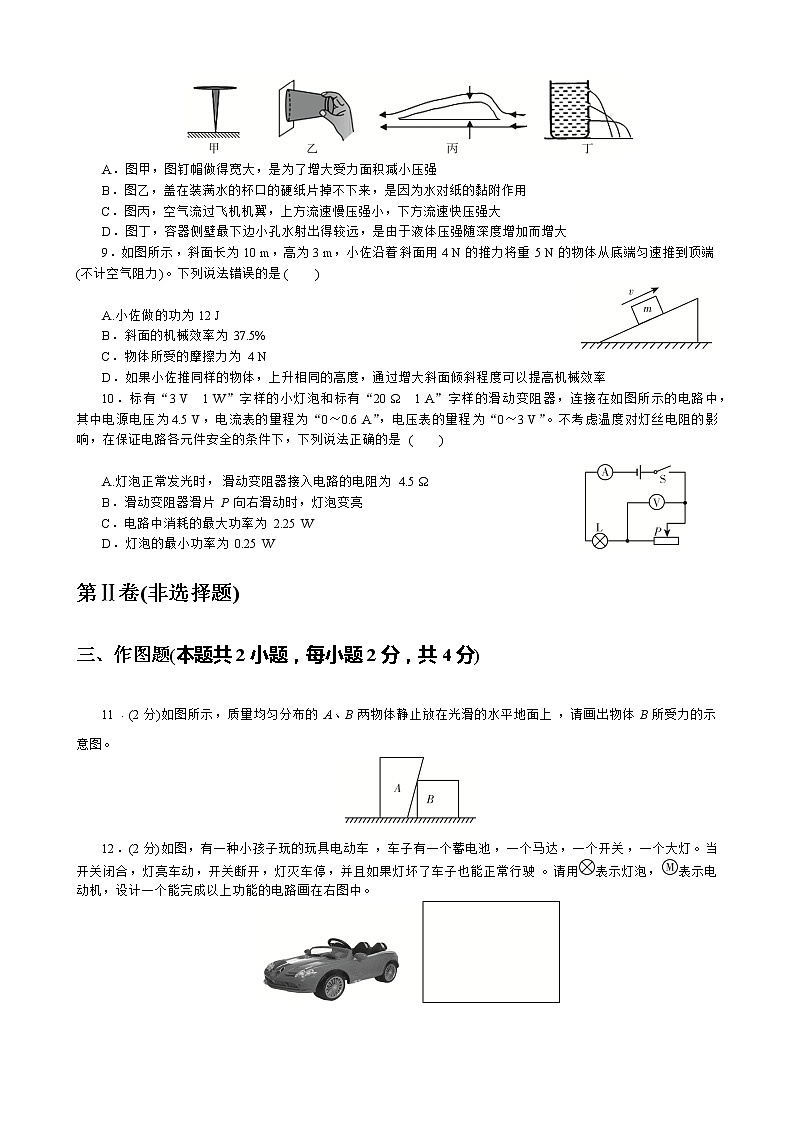

8．如图四个场景中，下列对应现象分析正确的是(　　)

A．图甲，图钉帽做得宽大，是为了增大受力面积减小压强

B．图乙，盖在装满水的杯口的硬纸片掉不下来，是因为水对纸的黏附作用

C．图丙，空气流过飞机机翼，上方流速慢压强小，下方流速快压强大

D．图丁，容器侧壁最下边小孔水射出得较远，是由于液体压强随深度增加而增大

9．如图所示，斜面长为10 m，高为3 m，小佐沿着斜面用4 N的推力将重5 N的物体从底端匀速推到顶端(不计空气阻力)。下列说法错误的是(　　)

A.小佐做的功为12 J

B．斜面的机械效率为37.5%

C．物体所受的摩擦力为4 N

D．如果小佐推同样的物体，上升相同的高度，通过增大斜面倾斜程度可以提高机械效率

10．标有“3 V　1 W”字样的小灯泡和标有“20 Ω　1 A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为4.5 V，电流表的量程为“0～0.6 A”，电压表的量程为“0～3 V”。不考虑温度对灯丝电阻的影响，在保证电路各元件安全的条件下，下列说法正确的是(　　)

A.灯泡正常发光时，滑动变阻器接入电路的电阻为4.5 Ω

B．滑动变阻器滑片P向右滑动时，灯泡变亮

C．电路中消耗的最大功率为2.25 W

D．灯泡的最小功率为0.25 W

第Ⅱ卷(非选择题)

三、作图题(本题共2小题，每小题2分，共4分)

11．(2分)如图所示，质量均匀分布的A、B两物体静止放在光滑的水平地面上，请画出物体B所受力的示意图。

12．(2分)如图，有一种小孩子玩的玩具电动车，车子有一个蓄电池，一个马达，一个开关，一个大灯。当开关闭合，灯亮车动，开关断开，灯灭车停，并且如果灯坏了车子也能正常行驶。请用表示灯泡，表示电动机，设计一个能完成以上功能的电路画在右图中。

四、实验探究题(本题共5小题，每空1分，作图题1分，共22分)

13．2021年12月9日，“太空教师”王亚平第二次进行太空授课，她在水膜表面贴上她与女儿一起做的一朵花后，花朵绚丽盛开，而水膜也依然完好，如图甲所示，这表明分子之间存在__________。她在往制作好的水球内注入少量蓝色颜料，水球很快变成了一个蓝色水球，如图乙所示，这表明________________(从分子运动理论角度分析)；图丙为2022年1月26日航天员叶光富在空间站用葫芦丝演奏《月光下的凤尾竹》的情景。“葫芦丝”是靠__________振动发声的；按不同的孔，可以改变声音的__________。

14．轮轴由具有共同转动轴O的大轮和小轮组成。通常把大轮叫轮，小轮叫轴。图1所示是一些轮轴的实例。轮轴实际上是一个可以连续转动的变形的杠杆。轮半径R和轴半径r分别就是作用在轮和轴上的两个力F1和F2的力臂，如图2所示。根据杠杆的平衡条件，可得F1·R＝F2·r，使用轮轴时，如果动力作用在轮上能省力，且轮半径是轴半径的几倍，作用在轮上的动力就是阻力的几分之一。如果动力作用在轴上就费力，但可以省距离。

(1)轮轴的实质是变形的__________，可根据__________条件可知它省力或费力。

(2)若螺丝刀的轮半径是1.5 cm，轴半径是0.3 cm，则正常使用螺丝刀是__________(选填“省力”或“费力”)的，且动力是阻力的__________。

15．如图所示，是探究“浮力的大小跟哪些因素有关”实验和实验过程中弹簧测力计的示数。则：

(1)如图乙、丙、丁、戊四种情况，图__________中金属块所受到的浮力最小。

(2)分析丙、丁两图实验数据可得：__________________________。

(3)为了研究“浮力的大小可能与物体的形状有关”，小明用两块相同的橡皮泥分别捏成圆锥体和圆柱体进行如图己所示的实验，由此小明得出的结论是：浮力的大小与物体的形状有关，小宁认为这结论不可靠，主要原因是：________________________________。

(4)如图庚所示ABCD四图中能正确反映弹簧测力计示数F和金属块下表面在水中的深度h关系的图像是：________________(金属块未接触容器底)。

16．小龙同学利用如图甲所示的实验装置“探究平面镜成像的特点”。

(1)如图甲所示，选取两只相同的棋子做实验，目的是为了比较像与物的__________关系；把棋子放在玻璃板前20 cm处，在玻璃板后移动另一只棋子恰好在距离玻璃板__________cm处与像完全重合；

(2)如图乙所示，在三只棋子的正面贴上黑色的大小相同的半圆形图案，棋子A放在玻璃板前，将棋子____(选填“B”或“C”)在玻璃板后方移动可以使半圆形图案重合；实验过程中发现棋子A成的像不够清晰，小龙同学想到两种方案：方案一：用手电筒照射到玻璃板上；方案二：用手电筒照射棋子A正面。你认为__________效果更好(选填“方案一”或“方案二”)。

17．小明同学利用电源(电压为5 V)、标有“50 Ω　1 A”的滑动变阻器等实验器材探究“电流与电阻的关系”。

(1)如图甲是小明连接的实验电路，检查发现电路中有一根导线连接错误，请在图中连接错误的那根导线上打“×”，并用笔画线代替导线将电路连接正确。

(2)把5 Ω的电阻接入电路，闭合开关，调节滑片到适当位置，电流表示数如图乙所示，其示数为________A，小明断开开关，把5 Ω的电阻换成10 Ω的电阻后立即闭合开关，小明应向________(选填“左”或“右”)调节滑动变阻器的滑片，使电压表的示数保持不变。

(3)小明把50 Ω电阻接入电路中，发现无论怎样移动滑动变阻器的滑片都无法达到所控制的电压值，同组的小丽告诉小明，只要将电源电压调到不超过__________V即可。

(4)完成上述探究后，小明发现一个阻值标记不清的定值电阻Rx，在电流表被借走的情况下，利用一个已知阻值为R0的电阻、一个单刀双掷开关和原有实验器材，利用图丙的电路图测出了Rx阻值。请你将以下实验步骤补充完整：

①闭合开关S1，把开关S2接到a，把滑片Р移动到某一个位置，记下电压表示数U1；

②闭合开关S1，____________________，记下电压表示数U2；

③Rx阻值的表达式：Rx＝__________。(用U1、U2、R0表示)

五、计算题(本题共2小题，共16分)

18．(7分)李华驾驶一辆轿车从水平地面上沿斜坡BC行驶至高处，汽车所受重力为1.5×104 N，李华的质量为50 kg。如图甲所示。在整个行驶过程中，汽车以恒定速度10 m/s运动，从汽车经过A点开始计时，在t1＝5 s时经过B点，在t2＝15 s时经过C点，在此过程中汽车牵引力功率P随时间变化的图象如图乙所示。求：

(1)斜坡BC的长度；

(2)汽车沿斜坡行驶时的牵引力；

(3)汽车经过AB段人和车的重力做的功和汽车经过BC段牵引力做的功。(g取10 N/kg)

19．(9分)如图甲是便携式挂烫机，图乙是它内部电路图。R1、R2都是加热电阻，额定加热功率为800 W；保温时只有电阻R2工作，电阻R2＝1 100 Ω。S为开关，可实现“加热”“保温”或“断开”状态的转换。小虎断开其它用电器，只接通挂烫机且处于加热状态，来测量它的电功率，观察图丙所示的电能表的转盘在50 s内转了50转。计算：

(1)R1的阻值；

(2)挂烫机正常工作时，保温10 s电路消耗的电能。

(3)小虎在使用挂烫机时，它的实际加热功率。

六、综合分析题(每空1分，共8分)

20．(8分)新冠病毒可能引发心脏损伤，医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”的体外装置来代替心脏，以推动血液循环，如图甲所示图。图乙是该装置的示意图，相当于一个电磁铁，通电时线圈与活塞柄组成的系统与固定在左侧的永磁体相互作用，带动活塞往复运动，从而完成抽血和送血。(活塞筒通过阀门与血管相通，阀门S1、S2都只能向上开启)

(1)乙图中，当线圈中的电流从A流向B时，活塞向________填(“左”或“右”)运动，从而________(填“增大”或“减小”)活塞筒内的压强，使血液通过阀门S2进入活塞筒中，此时处于抽血状态。线圈AB所固定的活塞柄适宜用__________(填“铜”“铁”或“铝合金”)材料制作。

(2)手术时，还需要利用电磁血流计来检测血流速度和血流量，如图丙所示。使用时，将血管放置于两磁极之间，两金属电极a、b与血管壁接触，当血液流动时，就会有微弱电流产生，仪表指针偏转，显示出血流速度，其原理是我们学过的__________现象。

(3)整个手术过程中，有的医生在电脑的显示屏上观察着手术的进展情况，连接电脑的监视器的成像原理与____________原理相同(填“显微镜物镜”或“望远镜物镜”)。

(4)在检查“人工心脏泵”(乙图)时发现，永磁体对线圈的作用力较小，因此活塞难以运动，在不增加也不更换器材的前提下，只需____________________，就可以解决这个问题。

(5)若人工心脏推动血液流动的功率为1.6 W，则每分钟心脏对血液做功__________J，这些功相当于可以将__________kg的物体提高2 m。(g取10 N/kg)
