2022年广东省深圳市学业水平测试·物理猜题卷D（含答案）

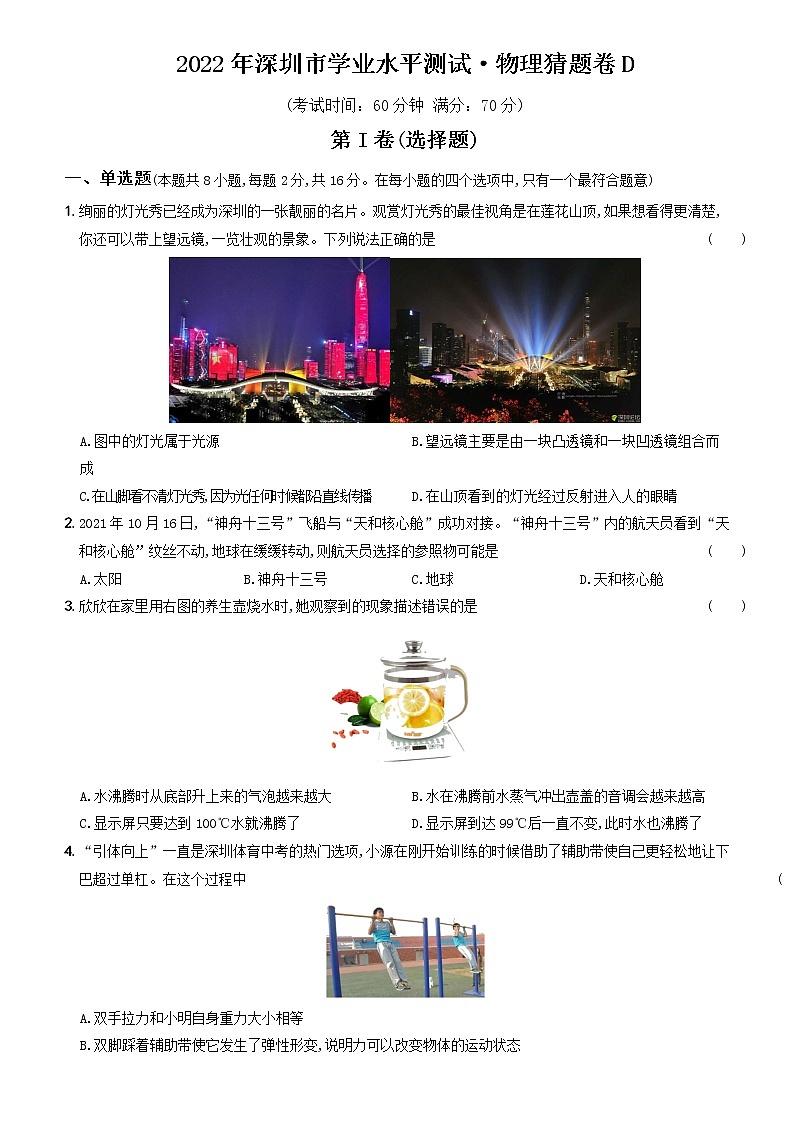

2022年深圳市学业水平测试·物理猜题卷D

(考试时间：60分钟 满分：70分)

第I卷(选择题)

一、单选题(本题共8小题,每题2分,共16分。在每小题的四个选项中,只有一个最符合题意)

1.绚丽的灯光秀已经成为深圳的一张靓丽的名片。观赏灯光秀的最佳视角是在莲花山顶,如果想看得更清楚,你还可以带上望远镜,一览壮观的景象。下列说法正确的是                            (    )

A.图中的灯光属于光源  B.望远镜主要是由一块凸透镜和一块凹透镜组合而成

C.在山脚看不清灯光秀,因为光任何时候都沿直线传播 D.在山顶看到的灯光经过反射进入人的眼睛

2.2021年10月16日,“神舟十三号”飞船与“天和核心舱”成功对接。“神舟十三号”内的航天员看到“天和核心舱”纹丝不动,地球在缓缓转动,则航天员选择的参照物可能是                            (    )

A.太阳 B.神舟十三号 C.地球 D.天和核心舱

3.欣欣在家里用右图的养生壶烧水时,她观察到的现象描述错误的是  (    )

A.水沸腾时从底部升上来的气泡越来越大 B.水在沸腾前水蒸气冲出壶盖的音调会越来越高

C.显示屏只要达到100℃水就沸腾了 D.显示屏到达99℃后一直不变,此时水也沸腾了

4.“引体向上”一直是深圳体育中考的热门选项,小源在刚开始训练的时候借助了辅助带使自己更轻松地让下巴超过单杠。在这个过程中                                                        (    )

A.双手拉力和小明自身重力大小相等

B.双脚踩着辅助带使它发生了弹性形变,说明力可以改变物体的运动状态

C.拉单杠之前要先在手上涂一点镁粉,目的是减小摩擦,手更容易转动

D.若不借助辅助带,小明做一个引体向上的功大约是250J

5.下图所示是“静电章鱼”实验,用毛皮分别摩擦塑料丝和塑料管,然后把塑料丝往空中抛出后将塑料管放在下面,此时塑料丝静止在空中,形状像章鱼。下列分析正确的是                            (    )

A.塑料丝和塑料管都失去了电子

B.换成铜管也能完成这个实验

C.毛皮摩擦塑料管时电荷的移动方向是从塑料管到毛皮

D.塑料丝张开的原因和验电器检验物体是否带电的原理相同

6.对于右图所示的电路,下列描述不正确的是   (    )

A.断开S1,闭合S2、S3,电阻R1、R2两端电压相等

B.只闭合S1,流过电阻R1、R2的电流相等

C.只闭合S2,电阻R2单独工作

D.同时闭合S1、S3,电路会形成电源短路

7.如图所示,重为6N的木块A,在酒精中处于静止状态,此时绳子的拉力为4N,现剪断细绳,已知容器底面积为

200cm2,其中说法正确的是(ρ酒精＝0.8×103kg/m3)   (    )

①细绳剪短前物体A所受浮力为10N ②物体A上浮至露出液面之前,物体所受液体压强不变

③物体A的密度为0.6×103kg/m3 ④物体A漂浮后,酒精对容器底部的压强变化了200Pa

A.①② B.①④ C.①③④ D.②③④

8.如图是“6V  3W”小灯泡的电流随电压的变化图像。关于这种小灯泡的几种说法中,正确的是 (    )

A.电压为额定电压一半时的功率大于电流为额定电流一半时的功率

B.电压为额定电压一半时的灯丝电阻大于正常发光时的灯丝电阻

C.小灯泡两端电压为0时,灯丝电阻也为0

D.小灯泡两端的电压为3V时,实际功率为0.75W

二、双选题(本题共5小题,每题3分,共15分,每小题有两个选项符合题意,有错选不得分,有漏选得2分)

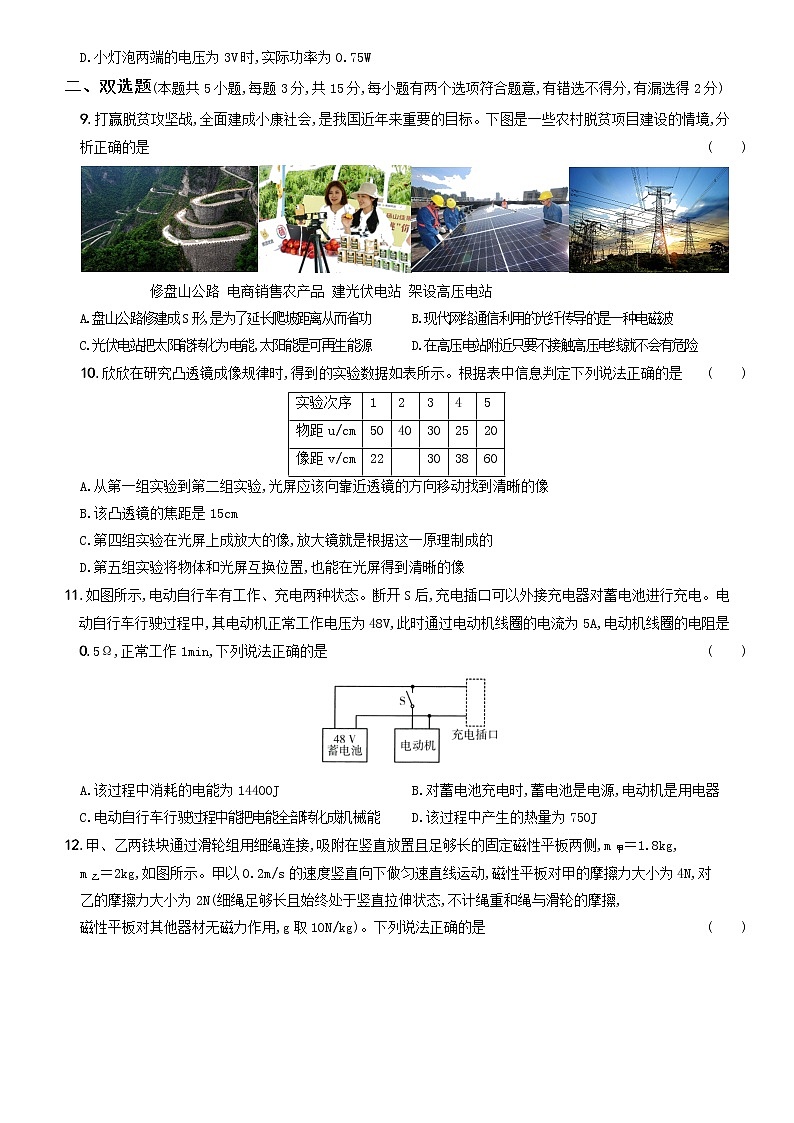

9.打赢脱贫攻坚战,全面建成小康社会,是我国近年来重要的目标。下图是一些农村脱贫项目建设的情境,分析正确的是                                                        (    )

修盘山公路 电商销售农产品 建光伏电站 架设高压电站

A.盘山公路修建成S形,是为了延长爬坡距离从而省功 B.现代网络通信利用的光纤传导的是一种电磁波

C.光伏电站把太阳能转化为电能,太阳能是可再生能源 D.在高压电站附近只要不接触高压电线就不会有危险

10.欣欣在研究凸透镜成像规律时,得到的实验数据如表所示。根据表中信息判定下列说法正确的是 (    )

A.从第一组实验到第二组实验,光屏应该向靠近透镜的方向移动找到清晰的像

B.该凸透镜的焦距是15cm

C.第四组实验在光屏上成放大的像,放大镜就是根据这一原理制成的

D.第五组实验将物体和光屏互换位置,也能在光屏得到清晰的像

11.如图所示,电动自行车有工作、充电两种状态。断开S后,充电插口可以外接充电器对蓄电池进行充电。电动自行车行驶过程中,其电动机正常工作电压为48V,此时通过电动机线圈的电流为5A,电动机线圈的电阻是0.5Ω,正常工作1min,下列说法正确的是                                          (    )

A.该过程中消耗的电能为14400J B.对蓄电池充电时,蓄电池是电源,电动机是用电器

C.电动自行车行驶过程中能把电能全部转化成机械能 D.该过程中产生的热量为750J

12.甲、乙两铁块通过滑轮组用细绳连接,吸附在竖直放置且足够长的固定磁性平板两侧,m甲＝1.8kg,

m乙＝2kg,如图所示。甲以0.2m/s的速度竖直向下做匀速直线运动,磁性平板对甲的摩擦力大小为4N,对

乙的摩擦力大小为2N(细绳足够长且始终处于竖直拉伸状态,不计绳重和绳与滑轮的摩擦,

磁性平板对其他器材无磁力作用,g取10N/kg)。下列说法正确的是  (    )

A.动滑轮的质量是0.6kg B.甲所受拉力为22N

C.乙所受拉力的功率为2.2W D.3s时间内甲、乙克服摩擦力做的功相等

13.如图所示,家庭卫生间电路中电灯和电热器都在正常工作。在三孔插座上刚插上洗衣机(开关未闭合)的插头时,所有用电器都停止工作,拔出洗衣机的插头后,用测电笔测试三孔插座的左右两孔,氖管都发光,发现有一根熔丝熔断了,下列分析合理的是                                          (    )

A.是火线上的熔丝断了

B.氖管发光时,火线,试电笔,零线形成一条闭合回路

C.试电笔测试灯泡两端,氖管也都发光

D.取一个相同的灯泡接在熔丝断裂处,该灯泡能发光

第Ⅱ卷  (非选择题)

三、作图题(本题共2小题,每题2分,共4分)

14.放风筝是我国的一项民俗。如图为小凯放风筝时的情景,请画出风筝所受重力及风筝线对手中线轴拉力的示意图。(0点为风筝的重心)

15.如图所示,闭合开关S后,电磁铁左端为N极,请标出：①A点磁感线的方向；②括号内电源的“+”“一”极。

四、实验探究题(本题有3小题,每空1分,共14分)

16.(5分)西晋史学家陈寿在《三国志》中记载：“置象大船之上,而刻其水痕所至,称物以载之,则校可知矣。”这就是著名的“曹冲称象”的故事。在没有天平的情况下,我们也可以借鉴曹冲的方法测量小石块的密度。(水的密度用ρ水表示)

实验步骤：

(1)将石块放进小玻璃杯,此时小玻璃杯处于漂浮状态,在杯壁上标记水面的位置；

(2)取出石块,往小玻璃杯中加水,直到水面再次到达标记处。用水代替石块进行测量,此实验方法是________________；

(3)将小玻璃杯中的水倒进量筒测出体积V1,则石块的质量m＝________；

(4)将石块浸没在量筒内的水中,测出体积V2,根据密度公式,可以得出石块的密度表达式为ρ石＝________

(用已知字母符号表示)；

(5)该实验过程中测出密度________(选填“偏大”“偏小”“正确”),原因是__________________________

____________________________________________________________。

17.(6分)在探究“并联电路中电流的特点”的实验中,小易设计了如图甲所示的电路进行实验：

(1)图乙是他测量电流时连接的实验电路,此时电流表测量的是________(选填“A”“B”或“C”)点所在电路的电流；

(2)图乙实物图连好后,闭合开关,小易发现小灯泡L1不亮、L2亮,电流表无示数,则产生这种现象的原因可能是

  ____________________________________________________________。

(3)小易认为将乙图中a导线接在电流表负接线柱就可以直接测量L2的电流,存在的问题是________________

 ____________________________________________________________。

(4)经提醒改正后,小易改变图乙中电流表的位置将依次测量的电流记录在表中。

得出结论：在并联电路中,干路电流等于各支路电流之和.

请指出该探究过程的两点不妥之处：①____________________；②____________________；

(5)探究过程中,两灯泡都正常发光,其中L的铭牌是“3V  0.6W”,L2的铭牌被磨损,请你帮忙补全

“____________________”。

18.(3分)坤坤组装如图所示的装置来比较煤油和菜籽油的热值,并记录了杯中水的温度(见下表)。

(1)为了保证实验结论的可靠性,实验时应控制两套装置中水的初温和________

一样；

(2)通过表中记录的数据,你认为煤油和菜籽油两种燃料中,热值较大的是________。

(3)坤坤根据表格数据计算出了水吸收的热量,再通过这些数据计算出煤油和菜籽油的热值,他的计算结果与

真实值________(选填“相等”“偏小”“偏大”)。

五、计算题(本题有2小题,共15分)

19.(8分)深圳坪盐通道工程北起坪山大道,南至盐田区盐坝高速,路线全长约11.2km,设计速度为80km/h。

2021年12月28日,坪盐通道正式通车,极大地缩短了出行时间。

老王某天从坪山经坪盐通道开车到福田约45km,整个过程可近似看成匀速直线运动。小轿车重1.2t,

行驶时阻力是车重的0.1倍。到达目的地后老王看了一下油量表,耗油4kg。

(1)按照设计速度完整通过坪盐通道需要多少分钟？

(2)老王从坪山开到福田汽车牵引力做了多少功？(g取10N/kg)

(3)这台小轿车发动机的效率？(q汽油＝4.6×107J/kg,结果保留一位小数)

20.(7分)如图所示电子式电能表表盘上标有“1600imp/(kW·h)”的字样,将某电热水壶单独接在电路中,正常

加热烧水6min,电能表指示灯闪烁了160次。求：

(1)该电热水壶烧水时的电功率；

(2)电热水壶内部简化电路如右图,水烧开后进行保温,此时S2应________：(选填“闭合”“断开”)；

(3)保温时电热水壶功率为200W,求R2的阻值。

六、综合分析题(每空1分,共6分)

阅读短文,回答问题

21.在《厉害了我的国》中,来自“一带一路”沿线的20国青年评选出了中国的“新四大发明”；高铁、移动支付、共享单车和网购。“新四大发明”均为我国自主知识产权,是中国制造与中国创造的代表。

如果想出去走走逛逛,除了公共交通和私家车,遍布中国许多城市的共享单车,为你提供新的出行方式,只需一部手机,定位、借车、锁车、缴费等过程全部在APP上完成,完美解决最后一公里的烦恼。定位功能通过北斗导航系统即可实现,北斗导航系统可以为全球用户提供定位和导航服务,通过电磁波对所覆盖区域实现24小时不间断的卫星通信。

既然车辆可以收发信号,那就需要电。那么电从哪里来的呢？科学家们想出,在每一辆共享单车的传动轴里,都安装了一台微型发电机,骑行时线圈不断切割磁感线,源源不断地为蓄电池充电,以此支撑到下次用车。

(1)北斗定位功能可以知道我们的实时位置,北斗定位通过________传递信息,这种波________(选填“能”或“不能”)在真空中传播；

(2)共享单车上的微型发电机利用了________原理发电的,如果想要发电功率大一点,还可以________,除此之外,还可以安装________电池板来给电池充电；

(3)雾天能见度低,骑车易发生交通事故、要减速慢行。可以为共享单车设计一种“雾灯”,以提示过往的行人和车辆。要求工作时灯泡能持续交替闪烁。忽略弹性衔铁和电磁铁线圈电阻,下列电路中符合设计要求的是________。

《参考答案》

一、单选题

1.A  2.B  3.C  4.D  5.D  6.C  7.B  8.A

二、双选题

9.BC 10.BD 11.AD 12.AC 13.CD

三、作图题

14.

15.

四、实验探究题

16.(2)等效替代法(3)ρ水V1   (4)ρ水

(5)偏小  小玻璃杯中水倒入量筒时会有残余

17.(1)A  (2)L1断路或电流表断路  (3)电流表正负极接反了

(4)①表格没有单位 ②只有一组实验,具有偶然性  (5)3V  0.9W

18.(1)质量(2)煤油(3)偏小

五、计算题

19.解：(1)由v＝可得t＝＝＝0.14h……1分

＝8.4 min……1分

(2)G＝mg＝1200kg×10N/kg＝1.2×104N………1分

f＝0.1G＝0.1×1.2×104N＝1200N……1分

因为做匀速直线运动F＝f＝1200N……1分

W＝Fs＝1200N×45000m＝5.4×107J……1分

(3)Q放＝mg＝4kg×4.6×107J/kg＝1.84×108J……1分

η＝W/Q放＝5.4×107J/1.84×108J＝29.3%………1分

答：略

20.解：(1)W＝kW·h＝＝0.1kW·h……1分

P＝＝＝1kW＝1000W……1分

(2)断开…………1分

(3)当S2闭合时,电路为加热电路,此时是只有R1的简单电路。…………1分

由P＝可得R1 ＝＝＝48.4Ω…………1分

当S2断开时,电路为保温电路,此时R1和R2串联。

由P＝可得R总＝＝＝242Ω………1分

因串联,所以R2＝R总一R1＝242Ω-48.4Ω＝193.6Ω…………1分

答：略

六、综合分析题

21.(1)电磁波 能

(2)电磁感应 增加线圈匝数/增强磁场/加快切割速度 太阳能

(3)D
