2022年北京市东城区初三中考二模物理卷（含详解）
展开
这是一份2022年北京市东城区初三中考二模物理卷（含详解），共27页。试卷主要包含了 6等内容，欢迎下载使用。

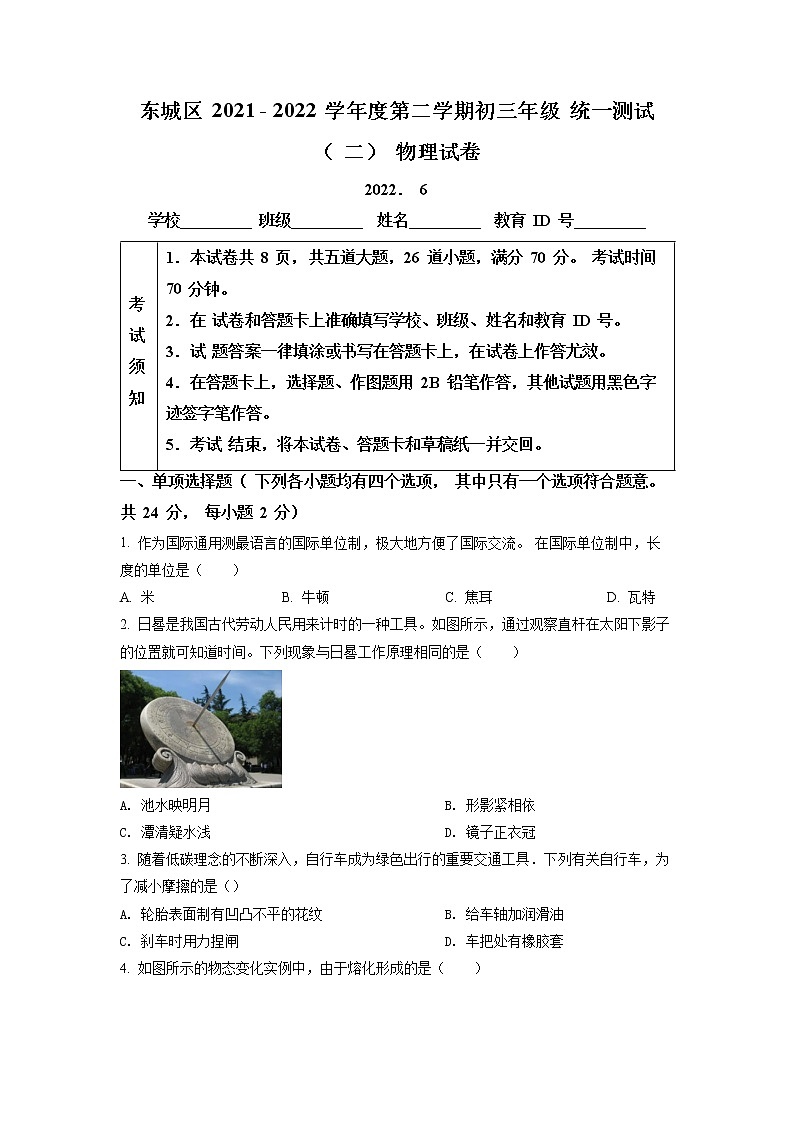

东城区 2021 - 2022 学年度第二学期初三年级 统一测试（ 二） 物理试卷
2022． 6
学校_________ 班级_________ 姓名_________ 教育 ID 号_________
考试须知
1．本试卷共 8 页，共五道大题，26 道小题，满分 70 分。 考试时间 70 分钟。
2．在 试卷和答题卡上准确填写学校、班级、姓名和教育 ID 号。
3．试 题答案一律填涂或书写在答题卡上，在试卷上作答尤效。
4．在答题卡上，选择题、作图题用 2B 铅笔作答，其他试题用黑色字迹签字笔作答。
5．考试 结束，将本试卷、答题卡和草稿纸一并交回。
一、单项选择题（ 下列各小题均有四个选项， 其中只有一个选项符合题意。 共 24 分， 每小题 2 分）
1. 作为国际通用测最语言的国际单位制，极大地方便了国际交流。 在国际单位制中，长度的单位是（ ）
A. 米 B. 牛顿 C. 焦耳 D. 瓦特
2. 日晷是我国古代劳动人民用来计时的一种工具。如图所示，通过观察直杆在太阳下影子的位置就可知道时间。下列现象与日晷工作原理相同的是（ ）
A. 池水映明月 B. 形影紧相依
C. 潭清疑水浅 D. 镜子正衣冠
3. 随着低碳理念的不断深入，自行车成为绿色出行的重要交通工具．下列有关自行车，为了减小摩擦的是（）
A. 轮胎表面制有凹凸不平的花纹 B. 给车轴加润滑油
C. 刹车时用力捏闸 D. 车把处有橡胶套
4. 如图所示的物态变化实例中，由于熔化形成的是（ ）
A. 立春时节冰化成的水
B. 白露时节草叶上的露珠
C. 大雪时节落在地上的雪
D. 冬至时节房檐上的冰挂
5. 汽车是人们常用的交通工具，下列与汽车有关的说法正确的是（ ）
A. 汽车轮胎上制有花纹，是为了减小汽车对地面的压强
B. 汽车行车记录仪的摄像头相当于凸透镜，可以成倒立的实像
C. 载重汽车的车轮做得比较宽，是为了增大载重汽车对路面的压强
D. 给汽车提供动力的汽油机，其机械效率可以达到100%
6. 关于声现象，下列说法中正确的是（ ）
A. 玻璃不能传播声音
B. 用不同种乐器演奏同一乐曲，这几种乐器发出声音的音色相同
C. 用大小不同的力先后敲击同一音叉，音叉发声的音调不同
D. 在靠近居民区的高架路旁，设置隔音墙是为了减小噪声对居民区的影响
7. 在体育课上，小东用脚将足球踢出去后，足球继续在水平地面上向前运动，且运动得越来越慢。下列说法正确的是（ ）
A. 足球所受的阻力大于足球的惯性 B. 足球受到脚给它的作用力
C. 足球的重力势能逐渐减小 D. 足球的动能逐渐减小

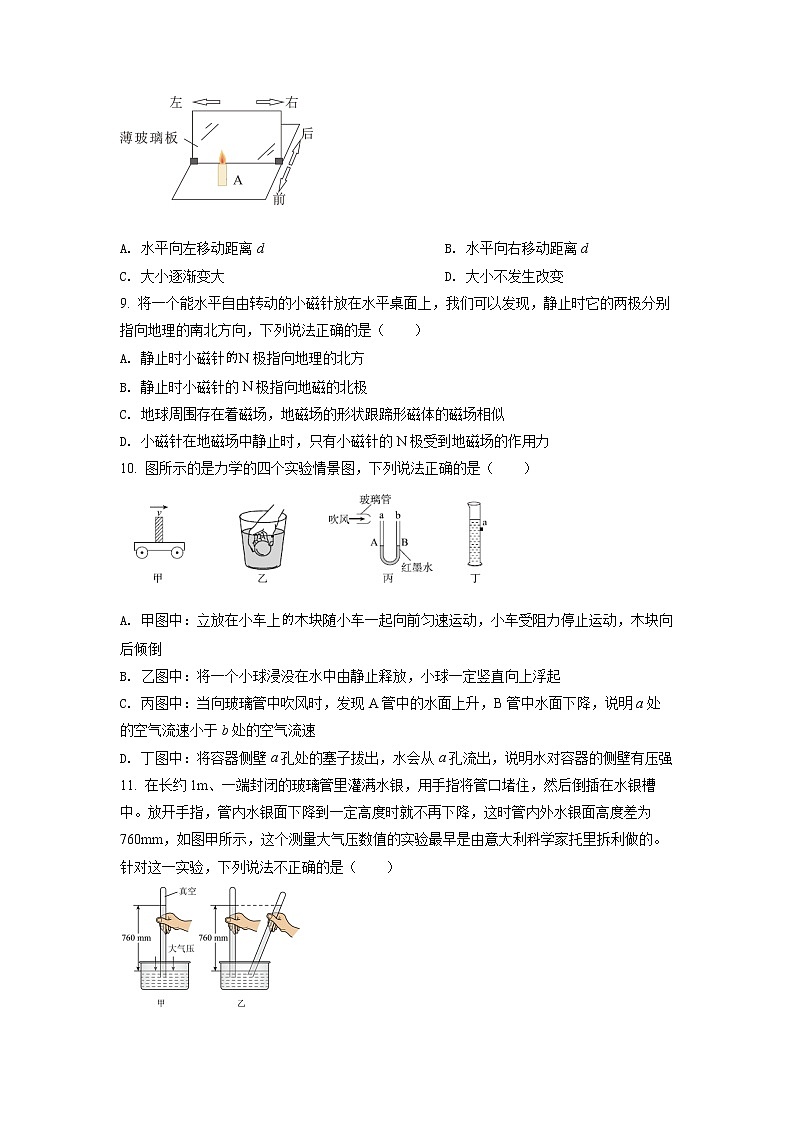

8. 小东同学利用薄玻璃板和蜡烛A进行“探究平面镜成像规律”的实验，如图所示，他首先将薄玻璃板水平向左移动一段距离d，然后再将薄玻璃板向前靠近蜡烛一小段距离，关于蜡烛A在薄玻璃板中所成的像，下列说法中正确的是（ ）
A. 水平向左移动距离d B. 水平向右移动距离d
C. 大小逐渐变大 D. 大小不发生改变
9. 将一个能水平自由转动的小磁针放在水平桌面上，我们可以发现，静止时它的两极分别指向地理的南北方向，下列说法正确的是（ ）
A. 静止时小磁针N极指向地理的北方
B. 静止时小磁针的N极指向地磁的北极
C. 地球周围存在着磁场，地磁场的形状跟蹄形磁体的磁场相似
D. 小磁针在地磁场中静止时，只有小磁针的N极受到地磁场的作用力
10. 图所示的是力学的四个实验情景图，下列说法正确的是（ ）
A. 甲图中：立放在小车上木块随小车一起向前匀速运动，小车受阻力停止运动，木块向后倾倒
B. 乙图中：将一个小球浸没在水中由静止释放，小球一定竖直向上浮起
C. 丙图中：当向玻璃管中吹风时，发现A管中的水面上升，B管中水面下降，说明a处的空气流速小于b处的空气流速
D. 丁图中：将容器侧壁a孔处的塞子拔出，水会从a孔流出，说明水对容器的侧壁有压强
11. 在长约1m、一端封闭的玻璃管里灌满水银，用手指将管口堵住，然后倒插在水银槽中。放开手指，管内水银面下降到一定高度时就不再下降，这时管内外水银面高度差为760mm，如图甲所示，这个测量大气压数值的实验最早是由意大利科学家托里拆利做的。针对这一实验，下列说法不正确的是（ ）
A. 实验时的大气压在数值上等于760mm水银柱产生的压强
B. 若把玻璃管倾斜，如图乙所示，管内外水银面的高度差不发生变化
C. 若在高原上进行此实验，管内外水银面高度差大于760mm
D. 若把玻璃管竖直向上移动一段距离（管口不露出水银槽中的液面），管内外水银面的高度差不发生变化
12. 图甲所示的是某种电热饮水机的简化电路示意图，图乙所示的是它的有关参数。该饮水机有加热和保温两种工作状态，由机内温控开关S0自动控制。在某次用电高峰期，该饮水机的实际工作电压只有200V，忽略温度对电阻的影响。则下列说法正确的是（ ）
A. 该饮水机处于加热工作状态时，温控开关S0处于断开状态
B. 根据有关参数可知，R1的阻值为40Ω。R2的阻值为1210Ω
C. 当饮水机在该次用电高峰期处于保温工作状态时，它的实际功率为40W
D. 当饮水机在该次用电高峰期处于加热工作状态时，它的实际功率为1000W
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共6分，每小题2分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
13. 关于图所示的四个电磁实验，下列说法中正确的是（ ）
A. 实验甲：断开开关S时，小磁针指向如图甲所示，闭合开关S，小磁针发生偏转，表明通电导线周围存在磁场
B. 实验乙：闭合开关S，改变滑动变阻器接入电路的阻值，电磁铁的磁性强弱会改变
C. 实验丙：闭合开关S，导体ab在磁场中水平向左运动，ab中会产生感应电流
D. 实验丁：闭合开关S，导体ab在磁场中运动，发电机是根据这一原理制成的
14. 用如图所示的滑轮组提起物体A，当卷扬机用500N的力拉钢丝绳，使物体A在10s内匀速上升1m的过程中，滑轮组的机械效率为80%。下列判断正确的是（ ）
A. 物体A的重力为1200N
B. 动滑轮的重力为300N
C. 卷扬机做的总功为1500J
D. 卷扬机做总功功率为120W
15. 如图所示，将调好的电子秤放置在水平桌面上，把一个边长为10cm、质量为1．6kg的正方体合金块放置在电子秤托盘中央，合金块系有轻质细线，用数字测力计沿竖直方向向上拉合金块，g取10N/kg。下列判断正确的是（ ）
A. 合金块对电子秤的压力和电子秤对合金块的支持力是相互作用力
B. 当数字测力计拉力为4N时，合金块在两个力的作用下平衡
C. 当数字测力计拉力为4N时，合金块受到的支持力为12N
D. 当数字测力计拉力为14.5N时，合金块对电子秤产生的压强为1.5×102 Pa
三、实验解答题（共28分，16、17、18、20题各2分，19、22题各4分，21、23题各6分）
16. 如图所示，弹簧测力计的示数为 ______ N。
17. 根据图所示的电流方向，判断通电螺线管的右端是_____极．（选填“N”或“S”）．
18. 如图所示的家庭电路图中，连接正确的是___________（选填“电灯与开关”或“三孔插座”）。
19. 小东在探究海波晶体熔化过程中温度随加热时间变化的特点时，应通过观察______判断海波是否正在熔化。待海波熔化开始后，他测量并记录的数据如下表所示；
时间/min
0
0.5
1
1.5
2
2.5
3
温度/℃
48
48
48
48
48
48
48
根据表中的数据归纳出的实验结论是__________________________。
20. 如图所示，容器中间用隔板分成左右两部分，隔板下部有一圆孔用薄橡皮膜封闭，小东在隔板的两侧中倒入不同深度的水，发现橡皮膜向左侧凸起，继续向某侧加入一定量的水，改变左右两侧的液面高度差，发现橡皮膜的形变程度发生变化。请你根据小东的实验步骤及现象，写出他所探究的问题：____________。
21. 图是小文和小东所做的“探究浮力的大小与哪些因素有关”的实验。实验中所用烧杯规格相同，烧杯内都装有体积相同的液体，其中图②、③烧杯中的液体为水；图④烧杯中的液体为盐水。他们按照从左到右的图示顺序用物块A依次实验，请根据图示回答下列问题：
（1）物块A浸没在水中时，所受浮力为__________N ；
（2）由图①、②、③可知物体在液体中所受浮力的大小跟__________有关；
（3）由图①、③、④可得结论：____________________。
22. 图甲是用伏安法测未知电阻R的实验电路图。
（1）按图甲完成电路连接，闭合开关，发现电流表有示数，电压表无示数，如果电路只有一处故障，则故障可能是____________________；
（2）排除故障后，闭合开关，调节滑片P到某位置时，电压表示数如图乙所示，电流表示数如图丙所示，则电压表示数为________V，电流表示数为________A，未知电阻R的阻值为________Ω。
23. 实验桌上有如下器材：电源、电压表、电流表、电阻箱R、滑动变阻器R′、开关各一个，导线若干。请你利用上述实验器材，设计一个实验证明：通过电阻的电流一定时，电阻的阻值越大，该电阻两端的电压也越大。
要求：（1）画出实验电路图；（2）写出主要的实验步糵；（3）画出实验数据记录表
四、科普阅读题（共4分）
24. 请阅读《“神十三”号载人飞船成功返回地球》并回答24题。
“神十三”号载人飞船成功返回地球
2022年4月16日，神舟13号载人飞船搭载着圆满完成了180天空间站内工作三名航天员，顺利返回地面。
神舟13号载人飞船是由轨道舱、返回舱、推进舱组成，其中，返回舱最终将航天员送回地球。返回舱是怎么返回地球的呢？返回时，航天员们会经历什么围难呢？
神舟13号载人飞船返回舱返回地球要经历四个阶段。
首先是“制动离轨”阶段，在这个阶段返回舱与轨道舱分离后，在推进舱的作用下进入返回轨道。
然后是“自由下降”阶段。这一阶段返回舱迎来“回家”路上的第一个挑战——在自由飞行状态下要想成功的从太空中进入大气层，必须按照准确的角度，否则将会销毁在大气层中。
接下来就是“再入阶段”，这是返回过程中遇到的第二大困难，也是最危险的阶段！在这一过程中返回舱成落体状态将与稠密的大气层产生激烈的摩擦，温度能达到几千摄氏度，返回舱的最外层安装特殊的固态防热材料，通过特殊的防热材料变成液态、气态的方式可以避免返回舱被烧毁，这还不是最危险的，返回舱在下降过程中会经历一个“无线电障碍区”，在这个区域内，返回舱是接收不到地面的任何无线电信号的，同样地面也监测不到返回舱的信号，这是一个“失联”的过程，只有当返回舱安全下降到一定高度后，无线电信号恢复，这时返回舱再实施升力控制，让舱里的压力降到人能承受的范围之内，对准预定的着陆场进行着陆准备。
载人飞船返回地面是一个艰难的过程，除了飞船本身的因素外，还受到天气因素的影响，最主要的就是风速。
成功着陆后，航天员还需要隔离恢复一段时间。因为字宙中布满了带辐射的射线会对人体造成伤害，长时间的失重环境还会导致航天员肌肉萎缩，到达地面后还要经过适应重力环境的过程，可见航天员有多么的不容易啊。
请根据上述材料，回答下列问题：
（1）返回舱里的航天员依靠__________（选填“电磁波”或“超声波”）与地面进行联系。
（2）文中所提到“特殊固态防热材料”，在返回舱经历“再入阶段”的过程中，所起到的主要作用是__________
（3）返回舱着陆段利用降落伞减速时，若开伞的瞬间，返回舱受到的向上的力大于它的重力，开伞的瞬间返回舱__________（选填“向上”或“向下”）运动。
（4）请大家从文中任选一句话，并指出其中涉及到的物理知识__________。
五、计算题（共8分，25、26题各4分）
25. 如图所示电路中，电源电压恒定，定值电阻R2=20Ω，滑动变阻器R1标有“60Ω 1A”的字样，只闭合S1，电流表的示数为0.3A。
（1）求电源电压U；
（2）闭合开关S1、S2，电流表的示数为0.45A时，求R1的阻值；
（3）闭合开关S1、S2，在保证电路安全的条件下，调节滑动变阻器可以改变电路消耗的电功率，求整个电路消耗的最小电功率P。
26. 冬天下雪的时候，地面会覆盖上一层厚度均匀的积雪。一场大雪后，小东同学测量出某处水平地面上积雪厚度深达14 cm，若雪的密度为0.2×103kg/m3，g=10N/kg。
（1）求雪对该处水平地面的压强大小；
（2）雪后降温、路面结冰对交通安全会造成较大的影响，请根据所学的物理知识，提出两条避免雪天道路交通事故的可行措施。（只提措施，不解释）
东城区 2021 - 2022 学年度第二学期初三年级 统一测试（ 二） 物理试卷
2022． 6
学校_________ 班级_________ 姓名_________ 教育 ID 号_________
考试须知
1．本试卷共 8 页，共五道大题，26 道小题，满分 70 分。 考试时间 70 分钟。
2．在 试卷和答题卡上准确填写学校、班级、姓名和教育 ID 号。
3．试 题答案一律填涂或书写在答题卡上，在试卷上作答尤效。
4．在答题卡上，选择题、作图题用 2B 铅笔作答，其他试题用黑色字迹签字笔作答。
5．考试 结束，将本试卷、答题卡和草稿纸一并交回。
一、单项选择题（ 下列各小题均有四个选项， 其中只有一个选项符合题意。 共 24 分， 每小题 2 分）
1. 作为国际通用测最语言的国际单位制，极大地方便了国际交流。 在国际单位制中，长度的单位是（ ）
A. 米 B. 牛顿 C. 焦耳 D. 瓦特
【答案】A
【解析】
【详解】A．在国际单位制中，规定长度的基本单位是米，故A符合题意；
B．在国际单位制中，力的基本单位是牛顿，简称牛，故B不符合题意；
C．在国际单位制中，功基本单位是焦耳，简称焦，故C不符合题意；
D．在国际单位制中，功率的基本单位是瓦特，简称瓦，故D不符合题意。
故选A。
2. 日晷是我国古代劳动人民用来计时的一种工具。如图所示，通过观察直杆在太阳下影子的位置就可知道时间。下列现象与日晷工作原理相同的是（ ）
A. 池水映明月 B. 形影紧相依
C. 潭清疑水浅 D. 镜子正衣冠
【答案】B
【解析】
【分析】
【详解】日晷是我国古代劳动人民用来计时的一种工具，通过观察直杆在太阳下影子的位置就可知道时间，这是利用了光的直线传播。
A．池水映明月是光的反射，故A不符合题意；
B．形影紧相依是光的直线传播，故B符合题意；
C．潭清疑水浅是光的折射，故C不符合题意；
D．镜子正衣冠是光的反射，故D不符合题意。
故选B。
3. 随着低碳理念的不断深入，自行车成为绿色出行的重要交通工具．下列有关自行车，为了减小摩擦的是（）
A. 轮胎表面制有凹凸不平的花纹 B. 给车轴加润滑油
C. 刹车时用力捏闸 D. 车把处有橡胶套
【答案】B
【解析】
【详解】A．轮胎表面制有凹凸不平的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故A错误；
B．给车轴加润滑油，是通过使接触面脱离拉减小摩擦力的，故B正确；
C．刹车时用力捏闸，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力；故C错误；
D．车把处有橡胶套，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故D错误．
4. 如图所示的物态变化实例中，由于熔化形成的是（ ）
A. 立春时节冰化成的水
B. 白露时节草叶上的露珠
C. 大雪时节落在地上的雪
D. 冬至时节房檐上的冰挂
【答案】A
【解析】
【详解】A．冰化成水，由固态变为液态，属于熔化现象，故A符合题意；
B．露是空气中的水蒸气遇冷液化形成的小水滴，故B不符合题意；
C．雪是空气中的水蒸气凝华形成的固态小冰晶，故C不符合题意；
D．冬至时节房檐上的冰挂，水结成冰，是凝固现象，故D不符合题意。
故选A。
5. 汽车是人们常用的交通工具，下列与汽车有关的说法正确的是（ ）
A. 汽车轮胎上制有花纹，是为了减小汽车对地面的压强
B. 汽车行车记录仪的摄像头相当于凸透镜，可以成倒立的实像
C. 载重汽车的车轮做得比较宽，是为了增大载重汽车对路面的压强
D. 给汽车提供动力的汽油机，其机械效率可以达到100%
【答案】B
【解析】
【详解】A．汽车轮胎上制有花纹，是为了增大接触面的粗糙程度增大汽车对地面的摩擦，故A错误；
B．汽车行车记录仪的摄像头相当于凸透镜，可以成倒立的缩小实像，故B正确；
C．载重汽车的车轮做得比较宽，是为了增大受力面积，减小载重汽车对路面的压强，故C错误；
D．使用任何机械都不可避免要做额外功，所以机械效率不可以达到100%，故D错误。
故选B。
6. 关于声现象，下列说法中正确的是（ ）
A. 玻璃不能传播声音
B. 用不同种乐器演奏同一乐曲，这几种乐器发出声音的音色相同
C. 用大小不同的力先后敲击同一音叉，音叉发声的音调不同
D. 在靠近居民区高架路旁，设置隔音墙是为了减小噪声对居民区的影响
【答案】D
【解析】
【详解】A．玻璃是固体，固体也能传播声音，故A错误；
B．用不同的乐器演奏同一乐曲，由于发声体的材质不同，故音色不同，故B错误；
C．用大小不同的力敲击音叉，音叉发出声音的响度不同，故C错误；
D．设置隔音墙是通过在传播过程中减弱噪声的方法来减小噪声的，故D正确。
故选D。
7. 在体育课上，小东用脚将足球踢出去后，足球继续在水平地面上向前运动，且运动得越来越慢。下列说法正确的是（ ）
A. 足球所受的阻力大于足球的惯性 B. 足球受到脚给它的作用力
C. 足球的重力势能逐渐减小 D. 足球的动能逐渐减小
【答案】D
【解析】
【详解】A．足球在地面上向前运动，是因为足球具有惯性，仍然要保持原来的运动状态，惯性不是力，不能与阻力比较大小，故A错误；
B．小东用脚将足球踢出去后，足球与脚分离，不在发生力的作用，故B错误；
CD．足球继续在水平地面上向前运动，球的质量不变，高度变大，重力势能不变；质量不变，速度变小，动能变小，故C错误；故D正确。
故选D。
8. 小东同学利用薄玻璃板和蜡烛A进行“探究平面镜成像规律”的实验，如图所示，他首先将薄玻璃板水平向左移动一段距离d，然后再将薄玻璃板向前靠近蜡烛一小段距离，关于蜡烛A在薄玻璃板中所成的像，下列说法中正确的是（ ）
A. 水平向左移动距离d B. 水平向右移动距离d
C. 大小逐渐变大 D. 大小不发生改变
【答案】D
【解析】
【详解】AB．平面镜所成的像与物体关于镜面对称，先将薄玻璃板水平向左移动一段距离d，此时物体的位置不变，玻璃板所在的平面没有发生改变，所以像的位置不变，然后再将薄玻璃板向前靠近蜡烛一小段距离，此时物距减小，则像距也减小，蜡烛A在薄玻璃板中所成的像到平面镜的距离减小，但蜡烛A的像不会发生水平移动，故AB错误；
CD．因像的大小只与物的大小有关，先将薄玻璃板水平向左移动一段距离d，然后再将薄玻璃板向前靠近蜡烛一小段距离，蜡烛A的大小不变，则蜡烛A在薄玻璃板中所成的像大小也不变，故C错误，D正确。
故选D。
9. 将一个能水平自由转动的小磁针放在水平桌面上，我们可以发现，静止时它的两极分别指向地理的南北方向，下列说法正确的是（ ）
A. 静止时小磁针的N极指向地理的北方
B. 静止时小磁针的N极指向地磁的北极
C. 地球周围存在着磁场，地磁场的形状跟蹄形磁体的磁场相似
D. 小磁针在地磁场中静止时，只有小磁针的N极受到地磁场的作用力
【答案】A
【解析】
【详解】 ABD．地磁南极在地理北极附近，地磁北极在地理南极附近，静止时的小磁针受到地磁场的作用，小磁针的N极应指向地理北极，故A正确、BD错误；
C．地球可以看做是一个巨大的磁体，地磁场与条形磁铁的磁场相似，故C错误。
故选A。
10. 图所示的是力学的四个实验情景图，下列说法正确的是（ ）
A. 甲图中：立放在小车上的木块随小车一起向前匀速运动，小车受阻力停止运动，木块向后倾倒
B. 乙图中：将一个小球浸没在水中由静止释放，小球一定竖直向上浮起
C. 丙图中：当向玻璃管中吹风时，发现A管中的水面上升，B管中水面下降，说明a处的空气流速小于b处的空气流速
D. 丁图中：将容器侧壁a孔处的塞子拔出，水会从a孔流出，说明水对容器的侧壁有压强
【答案】D
【解析】
【详解】A．甲图中：立放在小车上的木块随小车一起向前匀速运动，小车受阻力停止运动，木块下端随小车停止，木块上端由于惯性继续保持原来速度向前运动，所以木块会向前倾倒，故A错误；
B．乙图中：将一个小球浸没在水中由静止释放，若此时小球所受竖直向下的重力等于竖直向上的浮力，小球则悬浮在水中；若此时小球所受竖直向下的重力大于竖直向上的浮力，小球则下沉；若此时小球所受竖直向下的重力小于竖直向上的浮力，小球则上浮，故B错误；
C．丙图中：当向玻璃管中吹风时，发现A管中的水面上升，B管中水面下降，说明A管液面处的大气压小于B管液面处的大气压，气体流速越快的位置，大气压越小，所以a处的空气流速大于b处的空气流速，故C错误；
D．丁图中：将容器侧壁a孔处的塞子拔出，水会从a孔流出，说明拔出塞子前塞子阻碍了水的运动，对该处的水产生了力的作用，根据物体间力的作用是相互的，水对塞子也有力的作用，从而进一步说明水对容器侧壁有压强，故D正确。
故选D。
11. 在长约1m、一端封闭的玻璃管里灌满水银，用手指将管口堵住，然后倒插在水银槽中。放开手指，管内水银面下降到一定高度时就不再下降，这时管内外水银面高度差为760mm，如图甲所示，这个测量大气压数值的实验最早是由意大利科学家托里拆利做的。针对这一实验，下列说法不正确的是（ ）
A. 实验时的大气压在数值上等于760mm水银柱产生的压强
B. 若把玻璃管倾斜，如图乙所示，管内外水银面的高度差不发生变化
C. 若在高原上进行此实验，管内外水银面高度差大于760mm
D. 若把玻璃管竖直向上移动一段距离（管口不露出水银槽中的液面），管内外水银面的高度差不发生变化
【答案】C
【解析】
【详解】A．由图甲可知，管内上方是真空，玻璃管内水银柱不会落下是靠大气压的支持，因此大气压强等于管内水银柱的压强，水银柱的高度为760mm，所以实验时的大气压在数值上等于760mm水银柱产生的压强。故A正确，不符合题意；
B．液体的压强与液体的深度和密度有关。当把玻璃管倾斜时，大气压不变，水银柱产生的压强与大气压强相等，故水银柱的深度不变，所以管内外水银面的高度差不发生变化。故B正确，不符合题意；
C．大气压强与高度有关，高度越高，压强越小。若在高原上进行此实验，大气压强变小，所能支持的水银柱高度变小，故管内外水银面高度差小于760mm。故C错误，符合题意；
D．若把玻璃管竖直向上移动一段距离（管口不露出水银槽中的液面），此时大气压强不变，所能支持的水银柱高度不变，因此管内外水银面的高度差不发生变化。故D正确，不符合题意。
故选C。
12. 图甲所示的是某种电热饮水机的简化电路示意图，图乙所示的是它的有关参数。该饮水机有加热和保温两种工作状态，由机内温控开关S0自动控制。在某次用电高峰期，该饮水机的实际工作电压只有200V，忽略温度对电阻的影响。则下列说法正确的是（ ）
A. 该饮水机处于加热工作状态时，温控开关S0处于断开状态
B. 根据有关参数可知，R1的阻值为40Ω。R2的阻值为1210Ω
C. 当饮水机在该次用电高峰期处于保温工作状态时，它的实际功率为40W
D. 当饮水机在该次用电高峰期处于加热工作状态时，它的实际功率为1000W
【答案】D
【解析】
【详解】A．由电路图可知，开关S0断开时，两电阻串联，电路电阻较大，开关S0闭合时，只有电阻R1接入电路，电路中的电阻较小；由可知，电压一定，电路中电阻较小时，电热饮水机功率较大，处于加热状态，故A错误；
B．电热饮水机处于加热状态时，电路为R1的简单电路，R1的阻值为
电热饮水机处于保温状时，R1与R2串联，电路的电阻
因串联电路中总电阻等于各分电阻之和，R2的电阻
故B错误；
C．当电热饮水机在用电高峰期给水保温时，它的实际功率
故C错误；
D．当电热饮水机在用电高峰期给水加热时，它的实际功率
故D正确。
故选D。
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共6分，每小题2分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
13. 关于图所示的四个电磁实验，下列说法中正确的是（ ）
A. 实验甲：断开开关S时，小磁针指向如图甲所示，闭合开关S，小磁针发生偏转，表明通电导线周围存在磁场
B. 实验乙：闭合开关S，改变滑动变阻器接入电路的阻值，电磁铁的磁性强弱会改变
C. 实验丙：闭合开关S，导体ab在磁场中水平向左运动，ab中会产生感应电流
D. 实验丁：闭合开关S，导体ab在磁场中运动，发电机是根据这一原理制成的
【答案】ABC
【解析】
【详解】A．实验甲，闭合开关S，通电导线周围存在磁场，小磁针受到磁场的作用发生偏转，表明通电导线的周围存在磁场，故A正确；
B．实验乙，闭合开关S，改变滑动变阻器接入电路的阻值，改变电路中电流大小即电磁铁的磁性强弱会改变，故B正确；
C．实验丙，闭合开关后，导体ab在磁场中水平向左运动，做切割磁感线运动，电路中就会有感应电流，故C正确；
D．实验丁，开关S闭合，导体在磁场中运动，其工作原理是通电导体在磁场中受力而运动，电动机是利用这一原理制成的，故D错误。
故选ABC。
14. 用如图所示滑轮组提起物体A，当卷扬机用500N的力拉钢丝绳，使物体A在10s内匀速上升1m的过程中，滑轮组的机械效率为80%。下列判断正确的是（ ）
A. 物体A的重力为1200N
B. 动滑轮的重力为300N
C. 卷扬机做的总功为1500J
D. 卷扬机做总功的功率为120W
【答案】AC
【解析】
【详解】CD．由图知，承重绳子股数n=3，卷扬机拉力端移动的距离
卷扬机做的总功
卷扬机做功的功率
故C正确；故D错误；
A．由可得有用功
由可得物体的重力
故A正确；
B．若忽略绳重和摩擦，拉力
则动滑轮的重力
但题目中缺少条件“忽略绳重和摩擦”，则动滑轮的重力不等于300N，故B错误。
故选AC。
15. 如图所示，将调好的电子秤放置在水平桌面上，把一个边长为10cm、质量为1．6kg的正方体合金块放置在电子秤托盘中央，合金块系有轻质细线，用数字测力计沿竖直方向向上拉合金块，g取10N/kg。下列判断正确的是（ ）
A. 合金块对电子秤的压力和电子秤对合金块的支持力是相互作用力
B. 当数字测力计拉力为4N时，合金块在两个力的作用下平衡
C. 当数字测力计拉力为4N时，合金块受到的支持力为12N
D. 当数字测力计拉力为14.5N时，合金块对电子秤产生的压强为1.5×102 Pa
【答案】ACD
【解析】
【详解】A．合金块对电子秤的压力和电子秤对合金块的支持力，这两个力大小相等、方向相反、在同一条直线上，作用在不同物体上，是一对相互作用力，故A正确；
B．静止的合金块处于平衡状态，受向下的重力，向上的拉力和支持力，故合金块在三个力的作用下平衡，故B错误；
C．合金块的重力
合金块受到的支持力为
故C正确；
D．合金块对电子秤的压强
故D正确。
故选ACD。
三、实验解答题（共28分，16、17、18、20题各2分，19、22题各4分，21、23题各6分）
16. 如图所示，弹簧测力计的示数为 ______ N。
【答案】2N
【解析】
【详解】读弹簧测力计的示数时要注意它的分度值，这道题弹簧测力计的分度值为0.2N，指针恰好指到2N的位置，故为2N。
17. 根据图所示的电流方向，判断通电螺线管的右端是_____极．（选填“N”或“S”）．
【答案】N
【解析】
【详解】据图可以看出，此时电流从螺线管的右端流入、左端流出，利用安培定则判断可知，该螺线管的右端是N极，左端是S极．
18. 如图所示的家庭电路图中，连接正确的是___________（选填“电灯与开关”或“三孔插座”）。
【答案】三孔插座
【解析】
【详解】根据家庭电路连接的要求，开关应串联在灯泡与火线之间，所以电灯与开关连接错误；三孔插座要求左孔接零线，右孔接火线，中间孔接地线，所以三孔插座连接正确。
19. 小东在探究海波晶体熔化过程中温度随加热时间变化的特点时，应通过观察______判断海波是否正在熔化。待海波熔化开始后，他测量并记录的数据如下表所示；
时间/min
0
0.5
1
1.5
2
2.5
3
温度/℃
48
48
48
48
48
48
48
根据表中的数据归纳出的实验结论是__________________________。
【答案】 ①. 试管中是否出现液体 ②. 晶体熔化过程中，吸收热量、温度保持不变
【解析】
【详解】[1]海波熔化过程是由固态变成液态的过程，当有海波液体出现并不断增多时可判断海波正在熔化。故应通过观察试管中是否出现液体判断海波是否正在熔化。
[2]由表中数据可知，待海波熔化开始后，随着时间的增加，海波的温度不发生变化。可归纳出的实验结论是晶体熔化过程中，吸收热量、温度保持不变。
20. 如图所示，容器中间用隔板分成左右两部分，隔板下部有一圆孔用薄橡皮膜封闭，小东在隔板的两侧中倒入不同深度的水，发现橡皮膜向左侧凸起，继续向某侧加入一定量的水，改变左右两侧的液面高度差，发现橡皮膜的形变程度发生变化。请你根据小东的实验步骤及现象，写出他所探究的问题：____________。
【答案】水的压强与水的深度有什么关系？
【解析】
【详解】由图中可知，一开始隔板左侧水面到圆孔的深度小于隔板右侧水面到圆孔的深度，左侧水对橡皮膜的压强小于右侧水对橡皮膜的压强，故橡皮膜会向左侧凸起，若继续向某侧加水，左右两侧水面的高度差变化后，橡皮膜的形变程度发生变化。故可知他所探究的问题是：水的压强与水的深度有什么关系？
21. 图是小文和小东所做的“探究浮力的大小与哪些因素有关”的实验。实验中所用烧杯规格相同，烧杯内都装有体积相同的液体，其中图②、③烧杯中的液体为水；图④烧杯中的液体为盐水。他们按照从左到右的图示顺序用物块A依次实验，请根据图示回答下列问题：
（1）物块A浸没在水中时，所受浮力为__________N ；
（2）由图①、②、③可知物体在液体中所受浮力的大小跟__________有关；
（3）由图①、③、④可得结论：____________________。
【答案】 ①. 2 ②. 排开液体的体积 ③. 物体排开相同体积的液体时，液体密度越大，所受浮力越大
【解析】
【详解】（1）[1]如图A所示，物体在空气中时弹簧测力计示数即物体重力为5N；图③中物体浸没在水中，弹簧测力计示数即物体受到的拉力为3N，由称重法测浮力，则物体完全浸没在水中时，所受浮力的大小为
（2）[2]由图①、②得，物体所受浮力
由图①、③得，物体所受浮力
所以图①、②、③可知物体在液体中浮力不同，根据控制变量法，物体只是排开液体体积不同，导致弹簧测力计示数不同。故受浮力的大小跟排开液体的体积有关。
（3）[3] 由图①、④可知，物体所受浮力
结合（2）得，在图①、③、④中可知，物体所受浮力不同，物体排开液体的体积相同，只是液体的密度不同，液体密度越大，浮力越大，所以可得结论：物体排开相同体积的液体时，液体密度越大，所受浮力越大。
22. 图甲是用伏安法测未知电阻R的实验电路图。
（1）按图甲完成电路连接，闭合开关，发现电流表有示数，电压表无示数，如果电路只有一处故障，则故障可能是____________________；
（2）排除故障后，闭合开关，调节滑片P到某位置时，电压表示数如图乙所示，电流表示数如图丙所示，则电压表示数为________V，电流表示数为________A，未知电阻R的阻值为________Ω。
【答案】 ①. 电阻R短路 ②. 2.4 ③. 0.3 ④. 8
【解析】
【详解】（1）[1]按图甲完成电路连接，闭合开关，电流表、未知电阻R和滑动变阻器串联接入电路，电流表有明显示数，则电路为通路。电压表与未知电阻R并联，无示数，且电路中只有一处故障，则故障原因可能是R短路。
（2）[2]排除故障后，闭合开关，调节滑片P到某位置时，电压表示数如图乙所示，该电压表用的量程是0~3V，分度值为0.1V，此时示数2.4V。
[3]电流表示数如图丙所示，该电流表用的量程是0~0.6A，分度值为0.02A，此时示数0.3A。
[4]根据欧姆定律得，未知电阻
23. 实验桌上有如下器材：电源、电压表、电流表、电阻箱R、滑动变阻器R′、开关各一个，导线若干。请你利用上述实验器材，设计一个实验证明：通过电阻的电流一定时，电阻的阻值越大，该电阻两端的电压也越大。
要求：（1）画出实验电路图；（2）写出主要的实验步糵；（3）画出实验数据记录表
【答案】（1）见解析；（2）见解析；（3）见解析
【解析】
【详解】（1）
。
（2）①如图连接电路，将电流表、电压表调零，将滑动变阻器的滑片调到阻值最大处；
②将电阻箱的阻值调至适当，闭合开关S，调节滑动变阻器的滑片至适当的位置，读出电流表示数为I，读出电阻箱的示数R及电压的示数U，将R、I和U记录在实验数据表中；
③将电阻箱的阻值调至另一个适当位置，闭合开关S，调节滑动变阻器使电流表的示数仍为I，读出电阻箱的示数R及电压表的示数U，将R和U记录在实验数据表中；
④仿照步骤③再做一次实验，并将数据计入表格。
（3）
I/ A
R/Ω
U/ V
四、科普阅读题（共4分）
24. 请阅读《“神十三”号载人飞船成功返回地球》并回答24题。
“神十三”号载人飞船成功返回地球
2022年4月16日，神舟13号载人飞船搭载着圆满完成了180天空间站内工作的三名航天员，顺利返回地面。
神舟13号载人飞船是由轨道舱、返回舱、推进舱组成，其中，返回舱最终将航天员送回地球。返回舱是怎么返回地球的呢？返回时，航天员们会经历什么围难呢？
神舟13号载人飞船返回舱返回地球要经历四个阶段。
首先是“制动离轨”阶段，在这个阶段返回舱与轨道舱分离后，在推进舱的作用下进入返回轨道。
然后是“自由下降”阶段。这一阶段返回舱迎来“回家”路上的第一个挑战——在自由飞行状态下要想成功的从太空中进入大气层，必须按照准确的角度，否则将会销毁在大气层中。
接下来就是“再入阶段”，这是返回过程中遇到的第二大困难，也是最危险的阶段！在这一过程中返回舱成落体状态将与稠密的大气层产生激烈的摩擦，温度能达到几千摄氏度，返回舱的最外层安装特殊的固态防热材料，通过特殊的防热材料变成液态、气态的方式可以避免返回舱被烧毁，这还不是最危险的，返回舱在下降过程中会经历一个“无线电障碍区”，在这个区域内，返回舱是接收不到地面的任何无线电信号的，同样地面也监测不到返回舱的信号，这是一个“失联”的过程，只有当返回舱安全下降到一定高度后，无线电信号恢复，这时返回舱再实施升力控制，让舱里的压力降到人能承受的范围之内，对准预定的着陆场进行着陆准备。
载人飞船返回地面是一个艰难过程，除了飞船本身的因素外，还受到天气因素的影响，最主要的就是风速。
成功着陆后，航天员还需要隔离恢复一段时间。因为字宙中布满了带辐射的射线会对人体造成伤害，长时间的失重环境还会导致航天员肌肉萎缩，到达地面后还要经过适应重力环境的过程，可见航天员有多么的不容易啊。
请根据上述材料，回答下列问题：
（1）返回舱里的航天员依靠__________（选填“电磁波”或“超声波”）与地面进行联系。
（2）文中所提到的“特殊固态防热材料”，在返回舱经历“再入阶段”的过程中，所起到的主要作用是__________
（3）返回舱着陆段利用降落伞减速时，若开伞的瞬间，返回舱受到的向上的力大于它的重力，开伞的瞬间返回舱__________（选填“向上”或“向下”）运动。
（4）请大家从文中任选一句话，并指出其中涉及到的物理知识__________。
【答案】 ①. 电磁波 ②. 防热材料变成液态、气态时可以吸热，避免返回舱被烧毁 ③. 向下 ④. 见解析
【解析】
【详解】（1）[1]电磁波可以在真空中传播，返回舱里的航天员依靠电磁波与地面进行联系。
（2）[2]由材料可知，返回舱的最外层安装特殊的固态防热材料，通过特殊的防热材料变成液态、气态的方式吸收热量从而避免返回舱被烧毁。
（3）[3]返回舱着陆段利用降落伞减速时，若开伞的瞬间，返回舱受到的向上的力大于它的重力，由于合力的方向向上，开伞的瞬间返回舱做减速运动，但仍向下运动。
（4）[4]“再入阶段”返回舱成落体状态将与稠密的大气层产生激烈的摩擦，温度能达到几千摄氏度。
物理知识：返回舱克服摩擦力做功，机械能转化为内能，返回舱的内能增大，温度升高，这是通过做功的方式改变物体的内能。
五、计算题（共8分，25、26题各4分）
25. 如图所示电路中，电源电压恒定，定值电阻R2=20Ω，滑动变阻器R1标有“60Ω 1A”的字样，只闭合S1，电流表的示数为0.3A。
（1）求电源电压U；
（2）闭合开关S1、S2，电流表的示数为0.45A时，求R1的阻值；
（3）闭合开关S1、S2，在保证电路安全的条件下，调节滑动变阻器可以改变电路消耗的电功率，求整个电路消耗的最小电功率P。
【答案】（1）6V；（2）40Ω；（3）2.4W
【解析】
【详解】解：（1）只闭合S1，电路中只有R2，电流表的示数为0.3A，电源电压
（2）闭合开关S1、S2，两电阻并联，电流表测干路电流，示数为0.45A，由于R2两端电压不变，通过R2的电流认为0.3A，通过R1的电流为
R1的电阻
（3）电源电压不变，通过定值电阻的电流不变，功率不变
滑动变阻器阻值最大时，其功率最小，此时功率为
整个电路消耗的最小电功率
答：（1）电源电压U=6V；
（2）闭合开关S1、S2，电流表的示数为0.45A时，R1的阻值为40Ω；
（3）闭合开关S1、S2，在保证电路安全的条件下，整个电路消耗的最小电功率P=2.4W。
26. 冬天下雪的时候，地面会覆盖上一层厚度均匀的积雪。一场大雪后，小东同学测量出某处水平地面上积雪厚度深达14 cm，若雪的密度为0.2×103kg/m3，g=10N/kg。
（1）求雪对该处水平地面的压强大小；
（2）雪后降温、路面结冰对交通安全会造成较大的影响，请根据所学的物理知识，提出两条避免雪天道路交通事故的可行措施。（只提措施，不解释）
【答案】（1）280Pa；（2）见解析
【解析】
【详解】解：（1）雪对该处水平地面的压强大小
（2）在雪面上撒盐防止结冰；在路面上撒沙子、炉灰；车轮安装防滑链、及时铲雪等。
答：（1）求雪对该处水平地面的压强280Pa；
（2）在雪面上撒盐防止结冰；在路面上撒沙子、炉灰。
东城区 2021 - 2022 学年度第二学期初三年级 统一测试（ 二） 物理试卷
2022． 6
学校_________ 班级_________ 姓名_________ 教育 ID 号_________
考试须知
1．本试卷共 8 页，共五道大题，26 道小题，满分 70 分。 考试时间 70 分钟。
2．在 试卷和答题卡上准确填写学校、班级、姓名和教育 ID 号。
3．试 题答案一律填涂或书写在答题卡上，在试卷上作答尤效。
4．在答题卡上，选择题、作图题用 2B 铅笔作答，其他试题用黑色字迹签字笔作答。
5．考试 结束，将本试卷、答题卡和草稿纸一并交回。
一、单项选择题（ 下列各小题均有四个选项， 其中只有一个选项符合题意。 共 24 分， 每小题 2 分）
1. 作为国际通用测最语言的国际单位制，极大地方便了国际交流。 在国际单位制中，长度的单位是（ ）
A. 米 B. 牛顿 C. 焦耳 D. 瓦特
2. 日晷是我国古代劳动人民用来计时的一种工具。如图所示，通过观察直杆在太阳下影子的位置就可知道时间。下列现象与日晷工作原理相同的是（ ）
A. 池水映明月 B. 形影紧相依
C. 潭清疑水浅 D. 镜子正衣冠
3. 随着低碳理念的不断深入，自行车成为绿色出行的重要交通工具．下列有关自行车，为了减小摩擦的是（）
A. 轮胎表面制有凹凸不平的花纹 B. 给车轴加润滑油
C. 刹车时用力捏闸 D. 车把处有橡胶套
4. 如图所示的物态变化实例中，由于熔化形成的是（ ）
A. 立春时节冰化成的水
B. 白露时节草叶上的露珠
C. 大雪时节落在地上的雪
D. 冬至时节房檐上的冰挂
5. 汽车是人们常用的交通工具，下列与汽车有关的说法正确的是（ ）
A. 汽车轮胎上制有花纹，是为了减小汽车对地面的压强
B. 汽车行车记录仪的摄像头相当于凸透镜，可以成倒立的实像
C. 载重汽车的车轮做得比较宽，是为了增大载重汽车对路面的压强
D. 给汽车提供动力的汽油机，其机械效率可以达到100%
6. 关于声现象，下列说法中正确的是（ ）
A. 玻璃不能传播声音
B. 用不同种乐器演奏同一乐曲，这几种乐器发出声音的音色相同
C. 用大小不同的力先后敲击同一音叉，音叉发声的音调不同
D. 在靠近居民区的高架路旁，设置隔音墙是为了减小噪声对居民区的影响
7. 在体育课上，小东用脚将足球踢出去后，足球继续在水平地面上向前运动，且运动得越来越慢。下列说法正确的是（ ）
A. 足球所受的阻力大于足球的惯性 B. 足球受到脚给它的作用力
C. 足球的重力势能逐渐减小 D. 足球的动能逐渐减小
8. 小东同学利用薄玻璃板和蜡烛A进行“探究平面镜成像规律”的实验，如图所示，他首先将薄玻璃板水平向左移动一段距离d，然后再将薄玻璃板向前靠近蜡烛一小段距离，关于蜡烛A在薄玻璃板中所成的像，下列说法中正确的是（ ）
A. 水平向左移动距离d B. 水平向右移动距离d
C. 大小逐渐变大 D. 大小不发生改变
9. 将一个能水平自由转动的小磁针放在水平桌面上，我们可以发现，静止时它的两极分别指向地理的南北方向，下列说法正确的是（ ）
A. 静止时小磁针N极指向地理的北方
B. 静止时小磁针的N极指向地磁的北极
C. 地球周围存在着磁场，地磁场的形状跟蹄形磁体的磁场相似
D. 小磁针在地磁场中静止时，只有小磁针的N极受到地磁场的作用力
10. 图所示的是力学的四个实验情景图，下列说法正确的是（ ）
A. 甲图中：立放在小车上木块随小车一起向前匀速运动，小车受阻力停止运动，木块向后倾倒
B. 乙图中：将一个小球浸没在水中由静止释放，小球一定竖直向上浮起
C. 丙图中：当向玻璃管中吹风时，发现A管中的水面上升，B管中水面下降，说明a处的空气流速小于b处的空气流速
D. 丁图中：将容器侧壁a孔处的塞子拔出，水会从a孔流出，说明水对容器的侧壁有压强
11. 在长约1m、一端封闭的玻璃管里灌满水银，用手指将管口堵住，然后倒插在水银槽中。放开手指，管内水银面下降到一定高度时就不再下降，这时管内外水银面高度差为760mm，如图甲所示，这个测量大气压数值的实验最早是由意大利科学家托里拆利做的。针对这一实验，下列说法不正确的是（ ）
A. 实验时的大气压在数值上等于760mm水银柱产生的压强
B. 若把玻璃管倾斜，如图乙所示，管内外水银面的高度差不发生变化
C. 若在高原上进行此实验，管内外水银面高度差大于760mm
D. 若把玻璃管竖直向上移动一段距离（管口不露出水银槽中的液面），管内外水银面的高度差不发生变化
12. 图甲所示的是某种电热饮水机的简化电路示意图，图乙所示的是它的有关参数。该饮水机有加热和保温两种工作状态，由机内温控开关S0自动控制。在某次用电高峰期，该饮水机的实际工作电压只有200V，忽略温度对电阻的影响。则下列说法正确的是（ ）
A. 该饮水机处于加热工作状态时，温控开关S0处于断开状态
B. 根据有关参数可知，R1的阻值为40Ω。R2的阻值为1210Ω
C. 当饮水机在该次用电高峰期处于保温工作状态时，它的实际功率为40W
D. 当饮水机在该次用电高峰期处于加热工作状态时，它的实际功率为1000W
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共6分，每小题2分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
13. 关于图所示的四个电磁实验，下列说法中正确的是（ ）
A. 实验甲：断开开关S时，小磁针指向如图甲所示，闭合开关S，小磁针发生偏转，表明通电导线周围存在磁场
B. 实验乙：闭合开关S，改变滑动变阻器接入电路的阻值，电磁铁的磁性强弱会改变
C. 实验丙：闭合开关S，导体ab在磁场中水平向左运动，ab中会产生感应电流
D. 实验丁：闭合开关S，导体ab在磁场中运动，发电机是根据这一原理制成的
14. 用如图所示的滑轮组提起物体A，当卷扬机用500N的力拉钢丝绳，使物体A在10s内匀速上升1m的过程中，滑轮组的机械效率为80%。下列判断正确的是（ ）
A. 物体A的重力为1200N
B. 动滑轮的重力为300N
C. 卷扬机做的总功为1500J
D. 卷扬机做总功功率为120W
15. 如图所示，将调好的电子秤放置在水平桌面上，把一个边长为10cm、质量为1．6kg的正方体合金块放置在电子秤托盘中央，合金块系有轻质细线，用数字测力计沿竖直方向向上拉合金块，g取10N/kg。下列判断正确的是（ ）
A. 合金块对电子秤的压力和电子秤对合金块的支持力是相互作用力
B. 当数字测力计拉力为4N时，合金块在两个力的作用下平衡
C. 当数字测力计拉力为4N时，合金块受到的支持力为12N
D. 当数字测力计拉力为14.5N时，合金块对电子秤产生的压强为1.5×102 Pa
三、实验解答题（共28分，16、17、18、20题各2分，19、22题各4分，21、23题各6分）
16. 如图所示，弹簧测力计的示数为 ______ N。
17. 根据图所示的电流方向，判断通电螺线管的右端是_____极．（选填“N”或“S”）．
18. 如图所示的家庭电路图中，连接正确的是___________（选填“电灯与开关”或“三孔插座”）。
19. 小东在探究海波晶体熔化过程中温度随加热时间变化的特点时，应通过观察______判断海波是否正在熔化。待海波熔化开始后，他测量并记录的数据如下表所示；
时间/min
0
0.5
1
1.5
2
2.5
3
温度/℃
48
48
48
48
48
48
48
根据表中的数据归纳出的实验结论是__________________________。
20. 如图所示，容器中间用隔板分成左右两部分，隔板下部有一圆孔用薄橡皮膜封闭，小东在隔板的两侧中倒入不同深度的水，发现橡皮膜向左侧凸起，继续向某侧加入一定量的水，改变左右两侧的液面高度差，发现橡皮膜的形变程度发生变化。请你根据小东的实验步骤及现象，写出他所探究的问题：____________。
21. 图是小文和小东所做的“探究浮力的大小与哪些因素有关”的实验。实验中所用烧杯规格相同，烧杯内都装有体积相同的液体，其中图②、③烧杯中的液体为水；图④烧杯中的液体为盐水。他们按照从左到右的图示顺序用物块A依次实验，请根据图示回答下列问题：
（1）物块A浸没在水中时，所受浮力为__________N ；
（2）由图①、②、③可知物体在液体中所受浮力的大小跟__________有关；
（3）由图①、③、④可得结论：____________________。
22. 图甲是用伏安法测未知电阻R的实验电路图。
（1）按图甲完成电路连接，闭合开关，发现电流表有示数，电压表无示数，如果电路只有一处故障，则故障可能是____________________；
（2）排除故障后，闭合开关，调节滑片P到某位置时，电压表示数如图乙所示，电流表示数如图丙所示，则电压表示数为________V，电流表示数为________A，未知电阻R的阻值为________Ω。
23. 实验桌上有如下器材：电源、电压表、电流表、电阻箱R、滑动变阻器R′、开关各一个，导线若干。请你利用上述实验器材，设计一个实验证明：通过电阻的电流一定时，电阻的阻值越大，该电阻两端的电压也越大。
要求：（1）画出实验电路图；（2）写出主要的实验步糵；（3）画出实验数据记录表
四、科普阅读题（共4分）
24. 请阅读《“神十三”号载人飞船成功返回地球》并回答24题。
“神十三”号载人飞船成功返回地球
2022年4月16日，神舟13号载人飞船搭载着圆满完成了180天空间站内工作三名航天员，顺利返回地面。
神舟13号载人飞船是由轨道舱、返回舱、推进舱组成，其中，返回舱最终将航天员送回地球。返回舱是怎么返回地球的呢？返回时，航天员们会经历什么围难呢？
神舟13号载人飞船返回舱返回地球要经历四个阶段。
首先是“制动离轨”阶段，在这个阶段返回舱与轨道舱分离后，在推进舱的作用下进入返回轨道。
然后是“自由下降”阶段。这一阶段返回舱迎来“回家”路上的第一个挑战——在自由飞行状态下要想成功的从太空中进入大气层，必须按照准确的角度，否则将会销毁在大气层中。
接下来就是“再入阶段”，这是返回过程中遇到的第二大困难，也是最危险的阶段！在这一过程中返回舱成落体状态将与稠密的大气层产生激烈的摩擦，温度能达到几千摄氏度，返回舱的最外层安装特殊的固态防热材料，通过特殊的防热材料变成液态、气态的方式可以避免返回舱被烧毁，这还不是最危险的，返回舱在下降过程中会经历一个“无线电障碍区”，在这个区域内，返回舱是接收不到地面的任何无线电信号的，同样地面也监测不到返回舱的信号，这是一个“失联”的过程，只有当返回舱安全下降到一定高度后，无线电信号恢复，这时返回舱再实施升力控制，让舱里的压力降到人能承受的范围之内，对准预定的着陆场进行着陆准备。
载人飞船返回地面是一个艰难的过程，除了飞船本身的因素外，还受到天气因素的影响，最主要的就是风速。
成功着陆后，航天员还需要隔离恢复一段时间。因为字宙中布满了带辐射的射线会对人体造成伤害，长时间的失重环境还会导致航天员肌肉萎缩，到达地面后还要经过适应重力环境的过程，可见航天员有多么的不容易啊。
请根据上述材料，回答下列问题：
（1）返回舱里的航天员依靠__________（选填“电磁波”或“超声波”）与地面进行联系。
（2）文中所提到“特殊固态防热材料”，在返回舱经历“再入阶段”的过程中，所起到的主要作用是__________
（3）返回舱着陆段利用降落伞减速时，若开伞的瞬间，返回舱受到的向上的力大于它的重力，开伞的瞬间返回舱__________（选填“向上”或“向下”）运动。
（4）请大家从文中任选一句话，并指出其中涉及到的物理知识__________。
五、计算题（共8分，25、26题各4分）
25. 如图所示电路中，电源电压恒定，定值电阻R2=20Ω，滑动变阻器R1标有“60Ω 1A”的字样，只闭合S1，电流表的示数为0.3A。
（1）求电源电压U；
（2）闭合开关S1、S2，电流表的示数为0.45A时，求R1的阻值；
（3）闭合开关S1、S2，在保证电路安全的条件下，调节滑动变阻器可以改变电路消耗的电功率，求整个电路消耗的最小电功率P。
26. 冬天下雪的时候，地面会覆盖上一层厚度均匀的积雪。一场大雪后，小东同学测量出某处水平地面上积雪厚度深达14 cm，若雪的密度为0.2×103kg/m3，g=10N/kg。
（1）求雪对该处水平地面的压强大小；
（2）雪后降温、路面结冰对交通安全会造成较大的影响，请根据所学的物理知识，提出两条避免雪天道路交通事故的可行措施。（只提措施，不解释）
东城区 2021 - 2022 学年度第二学期初三年级 统一测试（ 二） 物理试卷
2022． 6
学校_________ 班级_________ 姓名_________ 教育 ID 号_________
考试须知
1．本试卷共 8 页，共五道大题，26 道小题，满分 70 分。 考试时间 70 分钟。
2．在 试卷和答题卡上准确填写学校、班级、姓名和教育 ID 号。
3．试 题答案一律填涂或书写在答题卡上，在试卷上作答尤效。
4．在答题卡上，选择题、作图题用 2B 铅笔作答，其他试题用黑色字迹签字笔作答。
5．考试 结束，将本试卷、答题卡和草稿纸一并交回。
一、单项选择题（ 下列各小题均有四个选项， 其中只有一个选项符合题意。 共 24 分， 每小题 2 分）
1. 作为国际通用测最语言的国际单位制，极大地方便了国际交流。 在国际单位制中，长度的单位是（ ）
A. 米 B. 牛顿 C. 焦耳 D. 瓦特
【答案】A
【解析】
【详解】A．在国际单位制中，规定长度的基本单位是米，故A符合题意；
B．在国际单位制中，力的基本单位是牛顿，简称牛，故B不符合题意；
C．在国际单位制中，功基本单位是焦耳，简称焦，故C不符合题意；
D．在国际单位制中，功率的基本单位是瓦特，简称瓦，故D不符合题意。
故选A。
2. 日晷是我国古代劳动人民用来计时的一种工具。如图所示，通过观察直杆在太阳下影子的位置就可知道时间。下列现象与日晷工作原理相同的是（ ）
A. 池水映明月 B. 形影紧相依
C. 潭清疑水浅 D. 镜子正衣冠
【答案】B
【解析】
【分析】
【详解】日晷是我国古代劳动人民用来计时的一种工具，通过观察直杆在太阳下影子的位置就可知道时间，这是利用了光的直线传播。
A．池水映明月是光的反射，故A不符合题意；
B．形影紧相依是光的直线传播，故B符合题意；
C．潭清疑水浅是光的折射，故C不符合题意；
D．镜子正衣冠是光的反射，故D不符合题意。
故选B。
3. 随着低碳理念的不断深入，自行车成为绿色出行的重要交通工具．下列有关自行车，为了减小摩擦的是（）
A. 轮胎表面制有凹凸不平的花纹 B. 给车轴加润滑油
C. 刹车时用力捏闸 D. 车把处有橡胶套
【答案】B
【解析】
【详解】A．轮胎表面制有凹凸不平的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故A错误；
B．给车轴加润滑油，是通过使接触面脱离拉减小摩擦力的，故B正确；
C．刹车时用力捏闸，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力；故C错误；
D．车把处有橡胶套，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故D错误．
4. 如图所示的物态变化实例中，由于熔化形成的是（ ）
A. 立春时节冰化成的水
B. 白露时节草叶上的露珠
C. 大雪时节落在地上的雪
D. 冬至时节房檐上的冰挂
【答案】A
【解析】
【详解】A．冰化成水，由固态变为液态，属于熔化现象，故A符合题意；
B．露是空气中的水蒸气遇冷液化形成的小水滴，故B不符合题意；
C．雪是空气中的水蒸气凝华形成的固态小冰晶，故C不符合题意；
D．冬至时节房檐上的冰挂，水结成冰，是凝固现象，故D不符合题意。
故选A。
5. 汽车是人们常用的交通工具，下列与汽车有关的说法正确的是（ ）
A. 汽车轮胎上制有花纹，是为了减小汽车对地面的压强
B. 汽车行车记录仪的摄像头相当于凸透镜，可以成倒立的实像
C. 载重汽车的车轮做得比较宽，是为了增大载重汽车对路面的压强
D. 给汽车提供动力的汽油机，其机械效率可以达到100%
【答案】B
【解析】
【详解】A．汽车轮胎上制有花纹，是为了增大接触面的粗糙程度增大汽车对地面的摩擦，故A错误；
B．汽车行车记录仪的摄像头相当于凸透镜，可以成倒立的缩小实像，故B正确；
C．载重汽车的车轮做得比较宽，是为了增大受力面积，减小载重汽车对路面的压强，故C错误；
D．使用任何机械都不可避免要做额外功，所以机械效率不可以达到100%，故D错误。
故选B。
6. 关于声现象，下列说法中正确的是（ ）
A. 玻璃不能传播声音
B. 用不同种乐器演奏同一乐曲，这几种乐器发出声音的音色相同
C. 用大小不同的力先后敲击同一音叉，音叉发声的音调不同
D. 在靠近居民区高架路旁，设置隔音墙是为了减小噪声对居民区的影响
【答案】D
【解析】
【详解】A．玻璃是固体，固体也能传播声音，故A错误；
B．用不同的乐器演奏同一乐曲，由于发声体的材质不同，故音色不同，故B错误；
C．用大小不同的力敲击音叉，音叉发出声音的响度不同，故C错误；
D．设置隔音墙是通过在传播过程中减弱噪声的方法来减小噪声的，故D正确。
故选D。
7. 在体育课上，小东用脚将足球踢出去后，足球继续在水平地面上向前运动，且运动得越来越慢。下列说法正确的是（ ）
A. 足球所受的阻力大于足球的惯性 B. 足球受到脚给它的作用力
C. 足球的重力势能逐渐减小 D. 足球的动能逐渐减小
【答案】D
【解析】
【详解】A．足球在地面上向前运动，是因为足球具有惯性，仍然要保持原来的运动状态，惯性不是力，不能与阻力比较大小，故A错误；
B．小东用脚将足球踢出去后，足球与脚分离，不在发生力的作用，故B错误；
CD．足球继续在水平地面上向前运动，球的质量不变，高度变大，重力势能不变；质量不变，速度变小，动能变小，故C错误；故D正确。
故选D。
8. 小东同学利用薄玻璃板和蜡烛A进行“探究平面镜成像规律”的实验，如图所示，他首先将薄玻璃板水平向左移动一段距离d，然后再将薄玻璃板向前靠近蜡烛一小段距离，关于蜡烛A在薄玻璃板中所成的像，下列说法中正确的是（ ）
A. 水平向左移动距离d B. 水平向右移动距离d
C. 大小逐渐变大 D. 大小不发生改变
【答案】D
【解析】
【详解】AB．平面镜所成的像与物体关于镜面对称，先将薄玻璃板水平向左移动一段距离d，此时物体的位置不变，玻璃板所在的平面没有发生改变，所以像的位置不变，然后再将薄玻璃板向前靠近蜡烛一小段距离，此时物距减小，则像距也减小，蜡烛A在薄玻璃板中所成的像到平面镜的距离减小，但蜡烛A的像不会发生水平移动，故AB错误；
CD．因像的大小只与物的大小有关，先将薄玻璃板水平向左移动一段距离d，然后再将薄玻璃板向前靠近蜡烛一小段距离，蜡烛A的大小不变，则蜡烛A在薄玻璃板中所成的像大小也不变，故C错误，D正确。
故选D。
9. 将一个能水平自由转动的小磁针放在水平桌面上，我们可以发现，静止时它的两极分别指向地理的南北方向，下列说法正确的是（ ）
A. 静止时小磁针的N极指向地理的北方
B. 静止时小磁针的N极指向地磁的北极
C. 地球周围存在着磁场，地磁场的形状跟蹄形磁体的磁场相似
D. 小磁针在地磁场中静止时，只有小磁针的N极受到地磁场的作用力
【答案】A
【解析】
【详解】 ABD．地磁南极在地理北极附近，地磁北极在地理南极附近，静止时的小磁针受到地磁场的作用，小磁针的N极应指向地理北极，故A正确、BD错误；
C．地球可以看做是一个巨大的磁体，地磁场与条形磁铁的磁场相似，故C错误。
故选A。
10. 图所示的是力学的四个实验情景图，下列说法正确的是（ ）
A. 甲图中：立放在小车上的木块随小车一起向前匀速运动，小车受阻力停止运动，木块向后倾倒
B. 乙图中：将一个小球浸没在水中由静止释放，小球一定竖直向上浮起
C. 丙图中：当向玻璃管中吹风时，发现A管中的水面上升，B管中水面下降，说明a处的空气流速小于b处的空气流速
D. 丁图中：将容器侧壁a孔处的塞子拔出，水会从a孔流出，说明水对容器的侧壁有压强
【答案】D
【解析】
【详解】A．甲图中：立放在小车上的木块随小车一起向前匀速运动，小车受阻力停止运动，木块下端随小车停止，木块上端由于惯性继续保持原来速度向前运动，所以木块会向前倾倒，故A错误；
B．乙图中：将一个小球浸没在水中由静止释放，若此时小球所受竖直向下的重力等于竖直向上的浮力，小球则悬浮在水中；若此时小球所受竖直向下的重力大于竖直向上的浮力，小球则下沉；若此时小球所受竖直向下的重力小于竖直向上的浮力，小球则上浮，故B错误；
C．丙图中：当向玻璃管中吹风时，发现A管中的水面上升，B管中水面下降，说明A管液面处的大气压小于B管液面处的大气压，气体流速越快的位置，大气压越小，所以a处的空气流速大于b处的空气流速，故C错误；
D．丁图中：将容器侧壁a孔处的塞子拔出，水会从a孔流出，说明拔出塞子前塞子阻碍了水的运动，对该处的水产生了力的作用，根据物体间力的作用是相互的，水对塞子也有力的作用，从而进一步说明水对容器侧壁有压强，故D正确。
故选D。
11. 在长约1m、一端封闭的玻璃管里灌满水银，用手指将管口堵住，然后倒插在水银槽中。放开手指，管内水银面下降到一定高度时就不再下降，这时管内外水银面高度差为760mm，如图甲所示，这个测量大气压数值的实验最早是由意大利科学家托里拆利做的。针对这一实验，下列说法不正确的是（ ）
A. 实验时的大气压在数值上等于760mm水银柱产生的压强
B. 若把玻璃管倾斜，如图乙所示，管内外水银面的高度差不发生变化
C. 若在高原上进行此实验，管内外水银面高度差大于760mm
D. 若把玻璃管竖直向上移动一段距离（管口不露出水银槽中的液面），管内外水银面的高度差不发生变化
【答案】C
【解析】
【详解】A．由图甲可知，管内上方是真空，玻璃管内水银柱不会落下是靠大气压的支持，因此大气压强等于管内水银柱的压强，水银柱的高度为760mm，所以实验时的大气压在数值上等于760mm水银柱产生的压强。故A正确，不符合题意；
B．液体的压强与液体的深度和密度有关。当把玻璃管倾斜时，大气压不变，水银柱产生的压强与大气压强相等，故水银柱的深度不变，所以管内外水银面的高度差不发生变化。故B正确，不符合题意；
C．大气压强与高度有关，高度越高，压强越小。若在高原上进行此实验，大气压强变小，所能支持的水银柱高度变小，故管内外水银面高度差小于760mm。故C错误，符合题意；
D．若把玻璃管竖直向上移动一段距离（管口不露出水银槽中的液面），此时大气压强不变，所能支持的水银柱高度不变，因此管内外水银面的高度差不发生变化。故D正确，不符合题意。
故选C。
12. 图甲所示的是某种电热饮水机的简化电路示意图，图乙所示的是它的有关参数。该饮水机有加热和保温两种工作状态，由机内温控开关S0自动控制。在某次用电高峰期，该饮水机的实际工作电压只有200V，忽略温度对电阻的影响。则下列说法正确的是（ ）
A. 该饮水机处于加热工作状态时，温控开关S0处于断开状态
B. 根据有关参数可知，R1的阻值为40Ω。R2的阻值为1210Ω
C. 当饮水机在该次用电高峰期处于保温工作状态时，它的实际功率为40W
D. 当饮水机在该次用电高峰期处于加热工作状态时，它的实际功率为1000W
【答案】D
【解析】
【详解】A．由电路图可知，开关S0断开时，两电阻串联，电路电阻较大，开关S0闭合时，只有电阻R1接入电路，电路中的电阻较小；由可知，电压一定，电路中电阻较小时，电热饮水机功率较大，处于加热状态，故A错误；
B．电热饮水机处于加热状态时，电路为R1的简单电路，R1的阻值为
电热饮水机处于保温状时，R1与R2串联，电路的电阻
因串联电路中总电阻等于各分电阻之和，R2的电阻
故B错误；
C．当电热饮水机在用电高峰期给水保温时，它的实际功率
故C错误；
D．当电热饮水机在用电高峰期给水加热时，它的实际功率
故D正确。
故选D。
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共6分，每小题2分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
13. 关于图所示的四个电磁实验，下列说法中正确的是（ ）
A. 实验甲：断开开关S时，小磁针指向如图甲所示，闭合开关S，小磁针发生偏转，表明通电导线周围存在磁场
B. 实验乙：闭合开关S，改变滑动变阻器接入电路的阻值，电磁铁的磁性强弱会改变
C. 实验丙：闭合开关S，导体ab在磁场中水平向左运动，ab中会产生感应电流
D. 实验丁：闭合开关S，导体ab在磁场中运动，发电机是根据这一原理制成的
【答案】ABC
【解析】
【详解】A．实验甲，闭合开关S，通电导线周围存在磁场，小磁针受到磁场的作用发生偏转，表明通电导线的周围存在磁场，故A正确；
B．实验乙，闭合开关S，改变滑动变阻器接入电路的阻值，改变电路中电流大小即电磁铁的磁性强弱会改变，故B正确；
C．实验丙，闭合开关后，导体ab在磁场中水平向左运动，做切割磁感线运动，电路中就会有感应电流，故C正确；
D．实验丁，开关S闭合，导体在磁场中运动，其工作原理是通电导体在磁场中受力而运动，电动机是利用这一原理制成的，故D错误。
故选ABC。
14. 用如图所示滑轮组提起物体A，当卷扬机用500N的力拉钢丝绳，使物体A在10s内匀速上升1m的过程中，滑轮组的机械效率为80%。下列判断正确的是（ ）
A. 物体A的重力为1200N
B. 动滑轮的重力为300N
C. 卷扬机做的总功为1500J
D. 卷扬机做总功的功率为120W
【答案】AC
【解析】
【详解】CD．由图知，承重绳子股数n=3，卷扬机拉力端移动的距离
卷扬机做的总功
卷扬机做功的功率
故C正确；故D错误；
A．由可得有用功
由可得物体的重力
故A正确；
B．若忽略绳重和摩擦，拉力
则动滑轮的重力
但题目中缺少条件“忽略绳重和摩擦”，则动滑轮的重力不等于300N，故B错误。
故选AC。
15. 如图所示，将调好的电子秤放置在水平桌面上，把一个边长为10cm、质量为1．6kg的正方体合金块放置在电子秤托盘中央，合金块系有轻质细线，用数字测力计沿竖直方向向上拉合金块，g取10N/kg。下列判断正确的是（ ）
A. 合金块对电子秤的压力和电子秤对合金块的支持力是相互作用力
B. 当数字测力计拉力为4N时，合金块在两个力的作用下平衡
C. 当数字测力计拉力为4N时，合金块受到的支持力为12N
D. 当数字测力计拉力为14.5N时，合金块对电子秤产生的压强为1.5×102 Pa
【答案】ACD
【解析】
【详解】A．合金块对电子秤的压力和电子秤对合金块的支持力，这两个力大小相等、方向相反、在同一条直线上，作用在不同物体上，是一对相互作用力，故A正确；
B．静止的合金块处于平衡状态，受向下的重力，向上的拉力和支持力，故合金块在三个力的作用下平衡，故B错误；
C．合金块的重力
合金块受到的支持力为
故C正确；
D．合金块对电子秤的压强
故D正确。
故选ACD。
三、实验解答题（共28分，16、17、18、20题各2分，19、22题各4分，21、23题各6分）
16. 如图所示，弹簧测力计的示数为 ______ N。
【答案】2N
【解析】
【详解】读弹簧测力计的示数时要注意它的分度值，这道题弹簧测力计的分度值为0.2N，指针恰好指到2N的位置，故为2N。
17. 根据图所示的电流方向，判断通电螺线管的右端是_____极．（选填“N”或“S”）．
【答案】N
【解析】
【详解】据图可以看出，此时电流从螺线管的右端流入、左端流出，利用安培定则判断可知，该螺线管的右端是N极，左端是S极．
18. 如图所示的家庭电路图中，连接正确的是___________（选填“电灯与开关”或“三孔插座”）。
【答案】三孔插座
【解析】
【详解】根据家庭电路连接的要求，开关应串联在灯泡与火线之间，所以电灯与开关连接错误；三孔插座要求左孔接零线，右孔接火线，中间孔接地线，所以三孔插座连接正确。
19. 小东在探究海波晶体熔化过程中温度随加热时间变化的特点时，应通过观察______判断海波是否正在熔化。待海波熔化开始后，他测量并记录的数据如下表所示；
时间/min
0
0.5
1
1.5
2
2.5
3
温度/℃
48
48
48
48
48
48
48
根据表中的数据归纳出的实验结论是__________________________。
【答案】 ①. 试管中是否出现液体 ②. 晶体熔化过程中，吸收热量、温度保持不变
【解析】
【详解】[1]海波熔化过程是由固态变成液态的过程，当有海波液体出现并不断增多时可判断海波正在熔化。故应通过观察试管中是否出现液体判断海波是否正在熔化。
[2]由表中数据可知，待海波熔化开始后，随着时间的增加，海波的温度不发生变化。可归纳出的实验结论是晶体熔化过程中，吸收热量、温度保持不变。
20. 如图所示，容器中间用隔板分成左右两部分，隔板下部有一圆孔用薄橡皮膜封闭，小东在隔板的两侧中倒入不同深度的水，发现橡皮膜向左侧凸起，继续向某侧加入一定量的水，改变左右两侧的液面高度差，发现橡皮膜的形变程度发生变化。请你根据小东的实验步骤及现象，写出他所探究的问题：____________。
【答案】水的压强与水的深度有什么关系？
【解析】
【详解】由图中可知，一开始隔板左侧水面到圆孔的深度小于隔板右侧水面到圆孔的深度，左侧水对橡皮膜的压强小于右侧水对橡皮膜的压强，故橡皮膜会向左侧凸起，若继续向某侧加水，左右两侧水面的高度差变化后，橡皮膜的形变程度发生变化。故可知他所探究的问题是：水的压强与水的深度有什么关系？
21. 图是小文和小东所做的“探究浮力的大小与哪些因素有关”的实验。实验中所用烧杯规格相同，烧杯内都装有体积相同的液体，其中图②、③烧杯中的液体为水；图④烧杯中的液体为盐水。他们按照从左到右的图示顺序用物块A依次实验，请根据图示回答下列问题：
（1）物块A浸没在水中时，所受浮力为__________N ；
（2）由图①、②、③可知物体在液体中所受浮力的大小跟__________有关；
（3）由图①、③、④可得结论：____________________。
【答案】 ①. 2 ②. 排开液体的体积 ③. 物体排开相同体积的液体时，液体密度越大，所受浮力越大
【解析】
【详解】（1）[1]如图A所示，物体在空气中时弹簧测力计示数即物体重力为5N；图③中物体浸没在水中，弹簧测力计示数即物体受到的拉力为3N，由称重法测浮力，则物体完全浸没在水中时，所受浮力的大小为
（2）[2]由图①、②得，物体所受浮力
由图①、③得，物体所受浮力
所以图①、②、③可知物体在液体中浮力不同，根据控制变量法，物体只是排开液体体积不同，导致弹簧测力计示数不同。故受浮力的大小跟排开液体的体积有关。
（3）[3] 由图①、④可知，物体所受浮力
结合（2）得，在图①、③、④中可知，物体所受浮力不同，物体排开液体的体积相同，只是液体的密度不同，液体密度越大，浮力越大，所以可得结论：物体排开相同体积的液体时，液体密度越大，所受浮力越大。
22. 图甲是用伏安法测未知电阻R的实验电路图。
（1）按图甲完成电路连接，闭合开关，发现电流表有示数，电压表无示数，如果电路只有一处故障，则故障可能是____________________；
（2）排除故障后，闭合开关，调节滑片P到某位置时，电压表示数如图乙所示，电流表示数如图丙所示，则电压表示数为________V，电流表示数为________A，未知电阻R的阻值为________Ω。
【答案】 ①. 电阻R短路 ②. 2.4 ③. 0.3 ④. 8
【解析】
【详解】（1）[1]按图甲完成电路连接，闭合开关，电流表、未知电阻R和滑动变阻器串联接入电路，电流表有明显示数，则电路为通路。电压表与未知电阻R并联，无示数，且电路中只有一处故障，则故障原因可能是R短路。
（2）[2]排除故障后，闭合开关，调节滑片P到某位置时，电压表示数如图乙所示，该电压表用的量程是0~3V，分度值为0.1V，此时示数2.4V。
[3]电流表示数如图丙所示，该电流表用的量程是0~0.6A，分度值为0.02A，此时示数0.3A。
[4]根据欧姆定律得，未知电阻
23. 实验桌上有如下器材：电源、电压表、电流表、电阻箱R、滑动变阻器R′、开关各一个，导线若干。请你利用上述实验器材，设计一个实验证明：通过电阻的电流一定时，电阻的阻值越大，该电阻两端的电压也越大。
要求：（1）画出实验电路图；（2）写出主要的实验步糵；（3）画出实验数据记录表
【答案】（1）见解析；（2）见解析；（3）见解析
【解析】
【详解】（1）
。
（2）①如图连接电路，将电流表、电压表调零，将滑动变阻器的滑片调到阻值最大处；
②将电阻箱的阻值调至适当，闭合开关S，调节滑动变阻器的滑片至适当的位置，读出电流表示数为I，读出电阻箱的示数R及电压的示数U，将R、I和U记录在实验数据表中；
③将电阻箱的阻值调至另一个适当位置，闭合开关S，调节滑动变阻器使电流表的示数仍为I，读出电阻箱的示数R及电压表的示数U，将R和U记录在实验数据表中；
④仿照步骤③再做一次实验，并将数据计入表格。
（3）
I/ A
R/Ω
U/ V
四、科普阅读题（共4分）
24. 请阅读《“神十三”号载人飞船成功返回地球》并回答24题。
“神十三”号载人飞船成功返回地球
2022年4月16日，神舟13号载人飞船搭载着圆满完成了180天空间站内工作的三名航天员，顺利返回地面。
神舟13号载人飞船是由轨道舱、返回舱、推进舱组成，其中，返回舱最终将航天员送回地球。返回舱是怎么返回地球的呢？返回时，航天员们会经历什么围难呢？
神舟13号载人飞船返回舱返回地球要经历四个阶段。
首先是“制动离轨”阶段，在这个阶段返回舱与轨道舱分离后，在推进舱的作用下进入返回轨道。
然后是“自由下降”阶段。这一阶段返回舱迎来“回家”路上的第一个挑战——在自由飞行状态下要想成功的从太空中进入大气层，必须按照准确的角度，否则将会销毁在大气层中。
接下来就是“再入阶段”，这是返回过程中遇到的第二大困难，也是最危险的阶段！在这一过程中返回舱成落体状态将与稠密的大气层产生激烈的摩擦，温度能达到几千摄氏度，返回舱的最外层安装特殊的固态防热材料，通过特殊的防热材料变成液态、气态的方式可以避免返回舱被烧毁，这还不是最危险的，返回舱在下降过程中会经历一个“无线电障碍区”，在这个区域内，返回舱是接收不到地面的任何无线电信号的，同样地面也监测不到返回舱的信号，这是一个“失联”的过程，只有当返回舱安全下降到一定高度后，无线电信号恢复，这时返回舱再实施升力控制，让舱里的压力降到人能承受的范围之内，对准预定的着陆场进行着陆准备。
载人飞船返回地面是一个艰难过程，除了飞船本身的因素外，还受到天气因素的影响，最主要的就是风速。
成功着陆后，航天员还需要隔离恢复一段时间。因为字宙中布满了带辐射的射线会对人体造成伤害，长时间的失重环境还会导致航天员肌肉萎缩，到达地面后还要经过适应重力环境的过程，可见航天员有多么的不容易啊。
请根据上述材料，回答下列问题：
（1）返回舱里的航天员依靠__________（选填“电磁波”或“超声波”）与地面进行联系。
（2）文中所提到的“特殊固态防热材料”，在返回舱经历“再入阶段”的过程中，所起到的主要作用是__________
（3）返回舱着陆段利用降落伞减速时，若开伞的瞬间，返回舱受到的向上的力大于它的重力，开伞的瞬间返回舱__________（选填“向上”或“向下”）运动。
（4）请大家从文中任选一句话，并指出其中涉及到的物理知识__________。
【答案】 ①. 电磁波 ②. 防热材料变成液态、气态时可以吸热，避免返回舱被烧毁 ③. 向下 ④. 见解析
【解析】
【详解】（1）[1]电磁波可以在真空中传播，返回舱里的航天员依靠电磁波与地面进行联系。
（2）[2]由材料可知，返回舱的最外层安装特殊的固态防热材料，通过特殊的防热材料变成液态、气态的方式吸收热量从而避免返回舱被烧毁。
（3）[3]返回舱着陆段利用降落伞减速时，若开伞的瞬间，返回舱受到的向上的力大于它的重力，由于合力的方向向上，开伞的瞬间返回舱做减速运动，但仍向下运动。
（4）[4]“再入阶段”返回舱成落体状态将与稠密的大气层产生激烈的摩擦，温度能达到几千摄氏度。
物理知识：返回舱克服摩擦力做功，机械能转化为内能，返回舱的内能增大，温度升高，这是通过做功的方式改变物体的内能。
五、计算题（共8分，25、26题各4分）
25. 如图所示电路中，电源电压恒定，定值电阻R2=20Ω，滑动变阻器R1标有“60Ω 1A”的字样，只闭合S1，电流表的示数为0.3A。
（1）求电源电压U；
（2）闭合开关S1、S2，电流表的示数为0.45A时，求R1的阻值；
（3）闭合开关S1、S2，在保证电路安全的条件下，调节滑动变阻器可以改变电路消耗的电功率，求整个电路消耗的最小电功率P。
【答案】（1）6V；（2）40Ω；（3）2.4W
【解析】
【详解】解：（1）只闭合S1，电路中只有R2，电流表的示数为0.3A，电源电压
（2）闭合开关S1、S2，两电阻并联，电流表测干路电流，示数为0.45A，由于R2两端电压不变，通过R2的电流认为0.3A，通过R1的电流为
R1的电阻
（3）电源电压不变，通过定值电阻的电流不变，功率不变
滑动变阻器阻值最大时，其功率最小，此时功率为
整个电路消耗的最小电功率
答：（1）电源电压U=6V；
（2）闭合开关S1、S2，电流表的示数为0.45A时，R1的阻值为40Ω；
（3）闭合开关S1、S2，在保证电路安全的条件下，整个电路消耗的最小电功率P=2.4W。
26. 冬天下雪的时候，地面会覆盖上一层厚度均匀的积雪。一场大雪后，小东同学测量出某处水平地面上积雪厚度深达14 cm，若雪的密度为0.2×103kg/m3，g=10N/kg。
（1）求雪对该处水平地面的压强大小；
（2）雪后降温、路面结冰对交通安全会造成较大的影响，请根据所学的物理知识，提出两条避免雪天道路交通事故的可行措施。（只提措施，不解释）
【答案】（1）280Pa；（2）见解析
【解析】
【详解】解：（1）雪对该处水平地面的压强大小
（2）在雪面上撒盐防止结冰；在路面上撒沙子、炉灰；车轮安装防滑链、及时铲雪等。
答：（1）求雪对该处水平地面的压强280Pa；
（2）在雪面上撒盐防止结冰；在路面上撒沙子、炉灰。
相关试卷
2023年北京市东城区中考物理一模试卷（含解析）： 这是一份2023年北京市东城区中考物理一模试卷（含解析），共25页。
2023年北京市东城区中考物理二模试卷（含解析）： 这是一份2023年北京市东城区中考物理二模试卷（含解析），共23页。试卷主要包含了 如图所示的是某电动独轮车等内容，欢迎下载使用。
2023年北京市东城区中考物理二模试卷： 这是一份2023年北京市东城区中考物理二模试卷，共8页。
