2022年江苏省无锡市天一实验学校中考第三次模拟物理试卷 (word版无答案)
展开
这是一份2022年江苏省无锡市天一实验学校中考第三次模拟物理试卷 (word版无答案)，共12页。试卷主要包含了如图所示是荡秋千的简化模型等内容，欢迎下载使用。

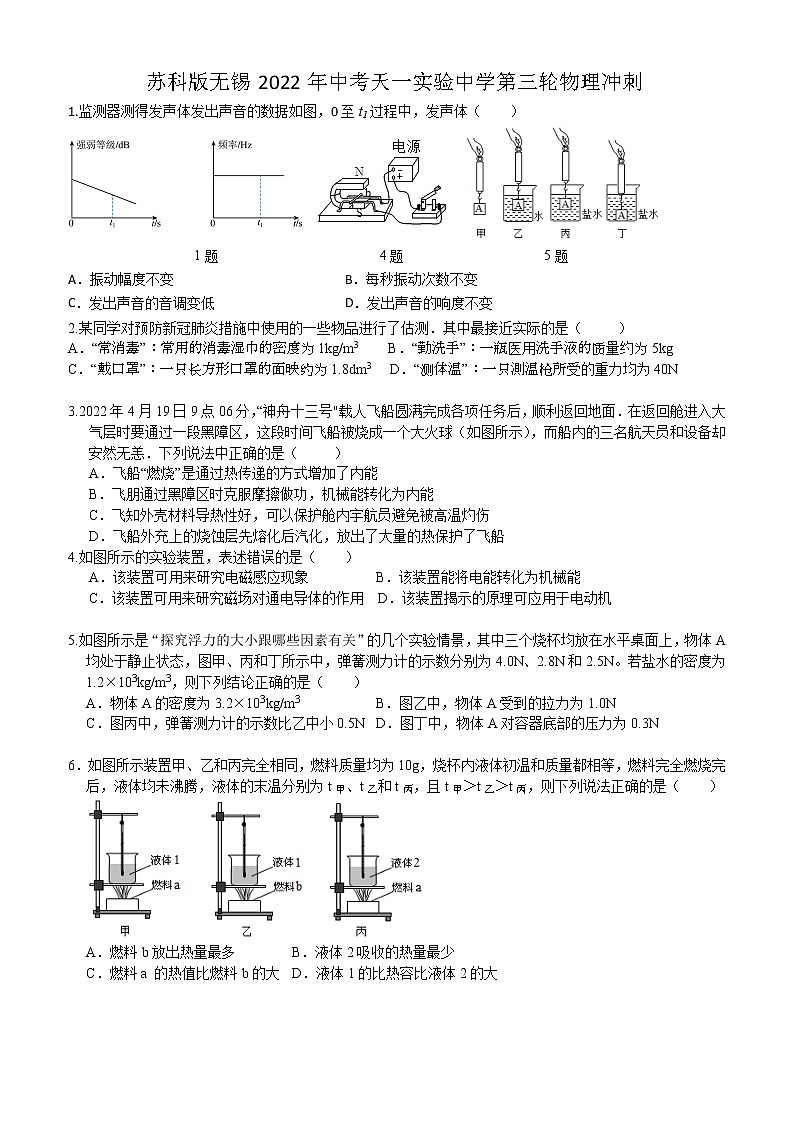

1题 4题 5题
A．振动幅度不变B．每秒振动次数不变
C．发出声音的音调变低D．发出声音的响度不变
2.某同学对预防新冠肺炎措施中使用的一些物品进行了估测．其中最接近实际的是（ ）
A．“常消毒”：常用的消毒湿巾的密度为1kg/m3 B．“勤洗手”：一瓶医用洗手液的质量约为5kg
C．“戴口罩”：一只长方形口罩的面映约为1.8dm3 D．“测体温”：一只測温枪所受的重力均为40N
3.2022年4月19日9点06分，“神舟十三号"载人飞船圆满完成各项任务后，顺利返回地面．在返回舱进入大气层时要通过一段黑障区，这段时间飞船被烧成一个大火球（如图所示），而船内的三名航天员和设备却安然无恙．下列说法中正确的是（ ）
A．飞船“燃烧”是通过热传递的方式增加了内能
B．飞朋通过黑障区时克服摩擦做功，机械能转化为内能
C．飞知外壳材料导热性好，可以保护舱内宇航员避免被高温灼伤
D．飞船外充上的烧蚀层先熔化后汽化，放出了大量的热保护了飞船
4.如图所示的实验装置，表述错误的是（ ）
A．该装置可用来研究电磁感应现象 B．该装置能将电能转化为机械能
C．该装置可用来研究磁场对通电导体的作用 D．该装置揭示的原理可应用于电动机
5.如图所示是“探究浮力的大小跟哪些因素有关”的几个实验情景，其中三个烧杯均放在水平桌面上，物体A均处于静止状态，图甲、丙和丁所示中，弹簧测力计的示数分别为4.0N、2.8N和2.5N。若盐水的密度为1.2×103kg/m3，则下列结论正确的是（ ）
A．物体A的密度为3.2×103kg/m3 B．图乙中，物体A受到的拉力为1.0N
C．图丙中，弹簧测力计的示数比乙中小0.5ND．图丁中，物体A对容器底部的压力为0.3N
6．如图所示装置甲、乙和丙完全相同，燃料质量均为10g，烧杯内液体初温和质量都相等，燃料完全燃烧完后，液体均未沸腾，液体的末温分别为t甲、t乙和t丙，且t甲＞t乙＞t丙，则下列说法正确的是（ ）
A．燃料b放出热量最多 B．液体2吸收的热量最少
C．燃料a 的热值比燃料b的大D．液体1的比热容比液体2的大

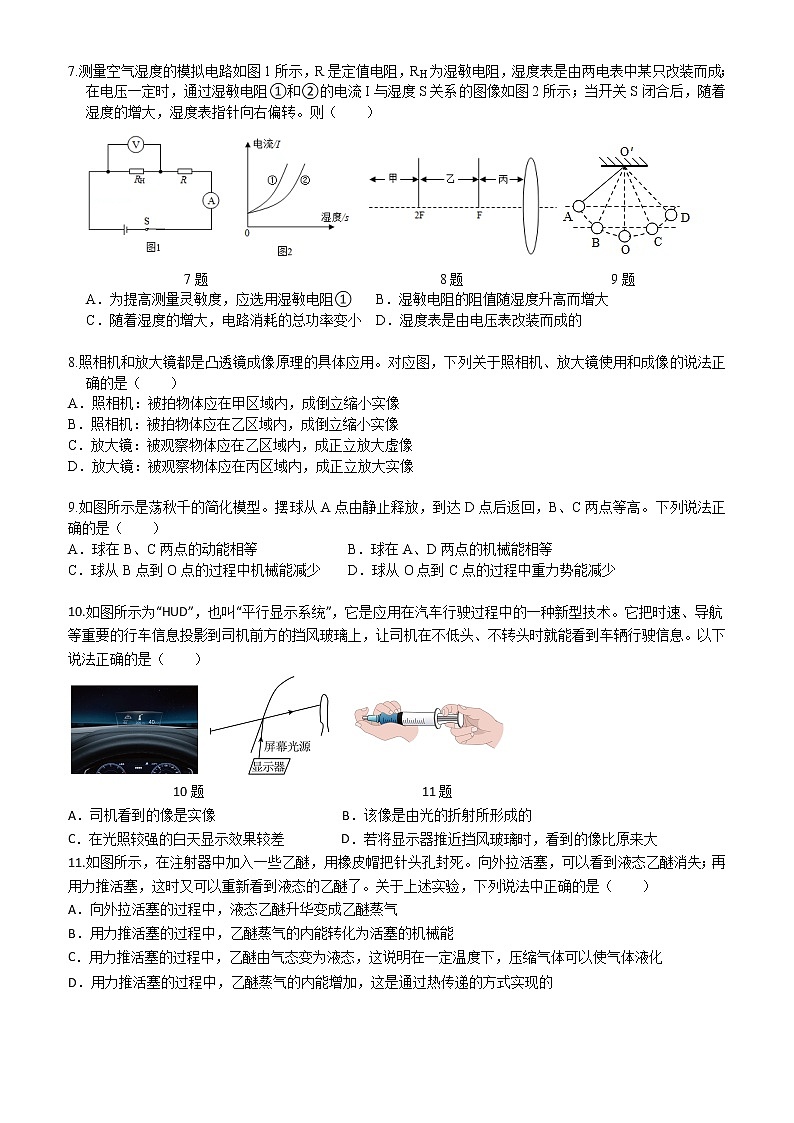

7.测量空气湿度的模拟电路如图1所示，R是定值电阻，RH为湿敏电阻，湿度表是由两电表中某只改装而成；在电压一定时，通过湿敏电阻①和②的电流I与湿度S关系的图像如图2所示；当开关S闭合后，随着湿度的增大，湿度表指针向右偏转。则（ ）
7题 8题 9题
A．为提高测量灵敏度，应选用湿敏电阻①B．湿敏电阻的阻值随湿度升高而增大
C．随着湿度的增大，电路消耗的总功率变小D．湿度表是由电压表改装而成的
8.照相机和放大镜都是凸透镜成像原理的具体应用。对应图，下列关于照相机、放大镜使用和成像的说法正确的是（ ）
A．照相机：被拍物体应在甲区域内，成倒立缩小实像
B．照相机：被拍物体应在乙区域内，成倒立缩小实像
C．放大镜：被观察物体应在乙区域内，成正立放大虚像
D．放大镜：被观察物体应在丙区域内，成正立放大实像
9.如图所示是荡秋千的简化模型。摆球从A点由静止释放，到达D点后返回，B、C两点等高。下列说法正确的是（ ）
A．球在B、C两点的动能相等 B．球在A、D两点的机械能相等
C．球从B点到O点的过程中机械能减少D．球从O点到C点的过程中重力势能减少
10.如图所示为“HUD”，也叫“平行显示系统”，它是应用在汽车行驶过程中的一种新型技术。它把时速、导航等重要的行车信息投影到司机前方的挡风玻璃上，让司机在不低头、不转头时就能看到车辆行驶信息。以下说法正确的是（ ）
10题 11题
A．司机看到的像是实像 B．该像是由光的折射所形成的
C．在光照较强的白天显示效果较差 D．若将显示器推近挡风玻璃时，看到的像比原来大
11.如图所示，在注射器中加入一些乙醚，用橡皮帽把针头孔封死。向外拉活塞，可以看到液态乙醚消失；再用力推活塞，这时又可以重新看到液态的乙醚了。关于上述实验，下列说法中正确的是（ ）
A．向外拉活塞的过程中，液态乙醚升华变成乙醚蒸气
B．用力推活塞的过程中，乙醚蒸气的内能转化为活塞的机械能
C．用力推活塞的过程中，乙醚由气态变为液态，这说明在一定温度下，压缩气体可以使气体液化
D．用力推活塞的过程中，乙醚蒸气的内能增加，这是通过热传递的方式实现的
12.用弹簧测力计吊着一个重2N的物体在竖直方向上运动，物体运动的s-t图象如图所示，在OA、AB两个过程中，弹簧测力计的示数分别为F1、F2，忽略空气阻力，则（ ）
12题 13题 14题 15题
A．OA段，物体速度越来越快B．AB段，物体做匀速直线运动
C．OB段，物体受到的力都不是平衡力D．在这两个过程中，弹簧测力计的读数F1=F2
13.沈清同学利用托里拆利实验测量大气压强的值，如图所示，以下判断正确的是（ ）
A．此时大气压强等于760mm高水银柱所产生的压强
B．若将玻璃管稍稍倾斜，则管内外水银面的高度差将不变
C．若把此装置从天塔首层乘电梯带到顶层，则管内外水银面的高度差将增大
D．若换用密度比水银小的液体做实验，则大气压能支持液柱的高度会不变
14.如图所示的电路中，电源电压不变，闭合开关S，滑片P向左移动的过程中，下列说法正确的是（ ）
A．电流表A1示数变大，电流表A示数不变
B．电流表A1示数不变，灯泡亮度不变
C．电压表V与V1的示数变化量相等
D．电压表V2示数与电流表A示数的比值变小
15.如图甲所示电路，电源电压恒定不变，R0为定值电阻、R为电阻箱，调整电阻箱R的电阻值，电流表示数I的倒数与电阻箱阻值R的关系如图乙所示，以下说法中正确的是（ ）
A．电源电压为3.6V B．通过R0的最大电流为2A
C．调整电阻箱R的阻值，则R的最大功率为0.72W D．调整电阻箱R的阻值，则R0的最大功率为3W
灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化关系如图（甲）所示。现把灯泡L接入如图（乙）所示的电路中，若电路电源电压为9V不变，电流表的量程为“0~0.6A”，电压表的量程为“0~15V”。则下列说法正确的是（ ）
A．灯泡L的电阻值随电压表的示数增大而增大 B．滑动变阻器电功率随着它两端电压的增大而减小
C．当电流表示数为0.4A时，电压表的示数为6V D．为了保证电路安全，整个电路消耗的最大功率为9W
17.2021年4月23日，中国海军迎来了第72个生日，我国第一艘两栖攻击舰--“海南舰”交接入列（如图），该舰满载排水量约4万吨，可作为两栖车辆和气垫登陆艇的母船，运送士兵、步兵战车、主战坦克等武器装备。该舰满载时受到的浮力约是___________N，它从长江口进入到东海，舰身会___________（选填“上浮一些”、“位置不变”或“下沉一些”）（g=10N/kg ）。
17题 18题 19题
18．如图所示，一轻质杠杆支在支架上，O为支点。OA=20cm，G1为边长是10cm的正方体，通过一根硬杆和杠杆的A点相连，G2重为20N。当OC=10cm时，G1对地面的压强为2×103Pa；此时A点受到的力为______N。现沿竖直方向将G1切掉2cm的宽度，整个杠杆仍然在原位置保持平衡，则切掉后，G1剩余部分对地面的压强为______Pa。
19.如图甲所示，底面积S为25cm2的圆柱形平底容器内装有适量的未知液体，将容器放入水中处于直立漂浮状态，容器下表面所处深度h1＝10cm，该容器受到的浮力是______N；如图乙所示，从容器中取出100cm3的液体后，容器下表面所处深度h2＝6.4cm时，则该容器所受浮力减少了______N，未知液体的密度是______kg/m3。（g取10N/kg）
20.如题图所示，点燃的蜡烛及焦距为15cm的凸透镜固定在光具座上，要在光屏上承接到烛焰 （选填“正立”或“倒立”）、放大的清晰实像，需将光屏向 （选填“左“或“右”）移动；一段时间后，蜡烛变短了，烛焰在光屏上成的像会向 （选填“上”或“下”）移。
20题 21题 22题
21.连接在水平桌面上的物体M两端的轻质细绳分别绕过定滑轮与A、B相连，细绳恰好水平，如图所示。当A重3N、B重5N时，M恰好做水平匀速直线运动，若滑轮摩擦不计，此时M受到的摩擦力大小为 N，方向是 。当B刚触地时，若A、M都不会与滑轮相碰，M受到的摩擦力方向是 。
22.如图所示，电路中电源电压保持不变。当开关S闭合、S1断开，甲、乙两表为电流表时，甲、乙两表示数之比为；当开关S和S1都闭合，甲、乙两表为电压表时，消耗的功率_______，两电压表示数=_________。
23.如图甲所示是探究“电流与电压关系”的实验电路图，电源电压恒定不变，移动滑动变阻器滑片，测出多组数据，在图乙中画出了R1的电流与电压关系的I—U图像，由图可得到的实验结论是______。小组又利用该电路来探究“电流与电阻的关系”，根据实验数据在丙图中作出电流与电阻关系的I—R图像，则实验中定值电阻两端保持不变的电压是______V。
24.如图（a）所示，空缆车随缆绳做匀速直线运动，在图（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。
24题 25题 26题
25.如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。
26.用力将端面已锉平的两块铅柱紧压在一起，然后将它们悬挂起来，并在下方挂一重物，发现两铅柱不分开（如图甲）．对此现象，小金有疑惑：两铅柱不分开的原因是大气压力造成还是其他引力造成？于是小金将图甲所示的铅柱与重物固定在一个玻璃钟罩内（如图乙），逐渐抽出钟罩内的空气．
（1）在抽气的过程中钟罩内气体的压强 （选填“逐渐变小”“一直不变”或“逐渐变大”）．
（2）如果在抽气的过程中，钟罩内两铅柱分开了，则 （选填“能”或“不能”）确定图甲所示的两铅柱间有其他引力存在．
(3)如果在抽成真空时，钟罩内两铅柱也不分开，则 （选填“能”或“不能”）确定图甲所示的两铅柱间有其他引力存在．
小明用如图所示的装置探究平面镜成像特点，他应选取两支外形________（选填“相同”或“不同”）的蜡烛A、B地行实验，迭择用玻璃板代替平面镜实验的目的是______________；在探究实验的过程中，他把点燃的蜡烛 A 放在距玻璃板 30cm 处，蜡烛 A在玻璃板中所成的像到蜡烛A 的距离是_______cm．在玻璃板后蜡烛 B 侧放一光屏，无论怎样移动光屏，都不能接收到蜡烛 A 的像，这说明___________________．
如图甲所示，闭合开关S，滑动变阻器的滑片P从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系如图乙所示。则电源电压为_______V，灯的额定功率为_______；在某次正常调节中，R的阻值变化量比L的阻值变化量大，则滑片P的移动方向是_______（选填"一定向左"一定向右"或"向左、向右均可"）。
29.在测量石块密度的实验中。
（1）小明所在小组将天平放在水平桌面上，游码移到标尺左端__________处，若天平的横梁都静止时，指针位置如图甲所示，则应将平衡螺母向_______调节，使横梁在水平位置平衝：
（2）将石块放在左盘中，在右盘中加减破码，并移动游码使横梁重新平衡，盘中砝码的质量和游码的位置如图乙所示，则石块质量为________g；
（3）用细线吊着石块将其放入盛水的量筒中，如图丙所示，可算出石块的密度为________g/cm3；
（4）小华所在小组不小心把量筒打碎了，思考后只利用天平和水就完成了实验（如图），步骤如下：
把石块放入烧杯加水浸没，在水面做记号后测总质量m1
取走石块，测出烧杯和水的质量m2，
加水到标记，测出烧杯和水的总质量m3
则小石块的密度表达式 ρ= ．（用m1、m2、ρ水来表示），由于取出小石块时石块上沾有水，这样测得小石块的密度 （选填“偏大”“偏小”或“不变”）；
（5）小华所在小组还描绘了四幅图图像，如图，其中能正确表示“同种物质的质量与体枳的关系”的图像是_________；
30.小明在探究“影响浮力大小因素"的实验后思考：同一物体浸没在不同液体中所受的浮力不同，是不是就可以用甲乙实验装置来测量烧杯中液体的密度？他决定对弹簧测力计进行重新标度，将它改成一个密度秤。使用时，在烧杯中装不同的液体．将甲装置中的物体浸没到不同液体中，就可以测出液体的密度。
（1）该密度秤的零刻度应标在_________N处，待测液体 ρ液应不超过________g/cm3；
（2）小明对本实验进一步分析，进而得到“测力计的示数与被测液体的密度之间的函效关系，则符合此关系的应是图丙中的图________（选填“①”“②”“③”）；
（3）用此密度秤测量时，该密度秤的刻度________（选填“均匀”“不均匀）；
（4）用此密度秤测量时，若物块未完全浸没，则测得液体密度值将偏________；
（5）为增大该密度秤的量程，可以做如下改进（ ）
A．换用质量、体积更大的物体 B.换用质量、密度更大的物体
C．换用体积更大，密度相同的物体 D.换用量程更大的弹簧测力计
31.在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，电源电压为4.5V．
（1）用笔画线代替导线，将电路连接完整。
（2）连接好电路闭合开关后，发现灯泡不亮，检査电路时发现电压表、电流表均有示数，则接下来的操作应是___________________；
（3）问题解决后，移动滑动变阻器滑片，当电压表示数为2.3V时，为了让灯泡正常发光，此 时应将滑片向________（左/右）侧移动；
（4）当灯泡正常发光时，电流表示数如图乙所示，刑小灯泡额定功率为 W；
（5）下表是实验中测量的几组数据．其中一个电流数据有误，此数据为________；
（6）要完成上述表中数据测量，实验中滑动变阻器的总阻值至少为_________Ω；
（7）小明打算只利用两电表中的电流表来测量小灯泡的额定功率，他増加了一个阻值为10Ω的定值电阻R和两个开关，设计了如图丙所示电路．请将电阻R0、电流表和灯泡的符号填入虚线框中便能完成实验．
32.如图所示，某同学在老师的指导下用自制的水透镜来探究凸透镜成像规律。当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大。
（1）如图1所示，一束平行光平行于主光轴射向水透镜，在光屏上得到一个最小光斑，则此时水透镜的焦距为 cm。实验前，应调节蜡烛的焰心、光屏的中心在水透镜的 上。
（2）该同学移动蜡烛、水透镜和光屏至图2所示位置时，恰能在光屏上看到清晰的像，该同学把老师的眼镜给水透镜“戴上”（如图3所示），当从水透镜中抽出适量的水后，他发现烛焰的像再次变得清晰。由此判断该老师戴的是 眼镜（选填“近视”或“远视”）。
33.在测量 某型号的电加热器有高、低两档，其额定电压为，内部电路由发热电阻、和开关组成，其中。在不拆解内部电路的情况下，小华用图甲电路对其进行测试：先闭合S，电流表的示数为，再闭合，电流表的示数变为。则高温档工作产生的热量为__________J，的阻值为__________；小华又增加了一个单刀双掷开关，利用原有元件对该电加热器的内部电路改装，改装后的电路如图乙，要使改装后的电加热器处于高温档，开关和的状态应分别是__________；改装后，乙图比甲图高温档的功率提升了________%。
34.图甲是一个超声波加湿器，图乙是其内部湿度监测装置的简化电路图。己知电源电压为，定值电阻的阻值为，电流表的量程为，电压表的量程为，湿敏电阻R的阻值随湿度变化关系如表所示，其阻值最大为（表中未列出），在电路安全工作的前提下：
（1）湿敏电阻的阻值R随湿度变化的关系式是_________；
（2）当电流表的示数为时，R接入电路中的阻值是多少_________，当湿度为60%时，加湿器电路的总功率为多少________；
（3）该装置能监测湿度范围_______；
（4）若要使该内部湿度监测装置的最小测量值为10%，需更换电源电压为多少的电源________。
35.某厂家生产的油汀取暖器有四种规格，每种规格都有两根电热丝、三个挡位和相同的电路图，对应的功率如表所示。
（1）“12片”的油汀取暖器3挡的功率为 W。
（2）“11片”的油汀取暖器的空腔内灌有4kg的导热油，导热油的比热容为2.1×103J/（kg•℃），可知油温升高100℃吸收的热量为 ×105J。
（3）“10片”的油汀取暖器在2挡正常工作时，其电热丝的电阻为 Ω。（家庭电路电压220V）
（4）如图是“9片”的油汀取暖器的旋钮式功率选择开关。转动旋钮可以将左侧相邻两个金属触点相连，同时与右侧金属板连通。已知图中旋钮处于位置M（金属片连接b、c两触点）时对应的挡位是2，则位置H对应的挡位是 （填“1”或“3”）。
36.标有“3.8V”灯泡L的额定功率时，为了使电压表读数更精确，电路设计如图所示，已知电源电压恒为5V，电压表有“0∼3V”与“0∼15V”两个量程，滑动变阻器最大阻值为20Ω．闭合开关，调节滑动变阻器的滑片P使灯泡L正常发光，此时电流表示数为0.3A。
（1）求灯泡L的额定功率。
（2）当灯泡L正常发光时，求滑动变阻器在10s内消耗的电能。
（3）若仅将灯泡L更换为5Ω的定值电阻R，其余电路元件及连接均不变，闭合开关后，在保证电路安全的前提下，求电阻R的最小功率。
37.如图小明设计了一台测液体的密度仪，桶中无液体时，滑片P指向a处，测量时，将待测液体加满小桶，弹簧所受外力增加F，滑片P向下移动x ，F与x的关系如下表。稳定后闭合开关，就能从改造后的电流表刻度盘上读出液体密度大小，电阻丝ab长20cm、阻值为40Ω（其阻值与长度成正比）。电源电压恒为6V，弹簧电阻恒为1Ω，R0为11Ω，小桶的容积为20cm3，忽略滑片与电阻丝间的摩擦，所测液体密度增大，电流表示数______（选填“增大”、“减小”或“不变”），该密度仪所能测量的最大密度为______g/cm3。电流表刻度为0.2A处应标为______g/cm3，此密度仪的刻度值分布______（选填“均匀”或“不均匀”）。
38.如题图甲所示是小明设计的盐水密度控制模拟装置，A物体浸没在盐水中，R为定值电阻，为力敏电阻，其阻值随下方轻质细线拉力的变化关系如图乙所示。已知，VA=100cm3，ρA=1.6g/cm3。当电磁铁线圈中的电流时，铁质开关K被吸上，当I≤0.04A时，K被释放，从而通过控制水泵向容器中注水使盐水密度保持在一定范围内。电磁铁线圈电阻忽略不计，假设水加入容器后与盐水立刻混合均匀。（g取10N/kg）
第23题图
（1）闭合开关，电磁铁的上端是______极。若往容器中注水，轻质细线上的拉力将______（选填“增大”“减小”或“不变”）；
（2）若此装置所能控制的最大盐水密度为1.3g/cm3，则R=______Ω，该装置所能控制的最小盐水密度是______g/cm3；
（3）若将R更换为阻值更大的电阻，该装置控制的最大盐水密度将______，该装置控制的最大盐水密度与最小盐水密度的差值将______（均选填“变大”“变小”或“不变”）湿度/%
0
20
40
60
80
…
湿敏电阻
10
30
50
70
90
…
规格
9片
10片
11片
12片
功率
1挡
600W
800W
800W
1000W
2挡
1000W
1000W
1200W
1200W
3挡
1600W
1800W
2000W
F/N
0.1
0.2
0.3
0.4
0.5
x/cm
5
10
15
20
25
