2022年江苏省无锡市中考物理模拟试卷(word版含答案)

这是一份2022年江苏省无锡市中考物理模拟试卷(word版含答案)，共13页。

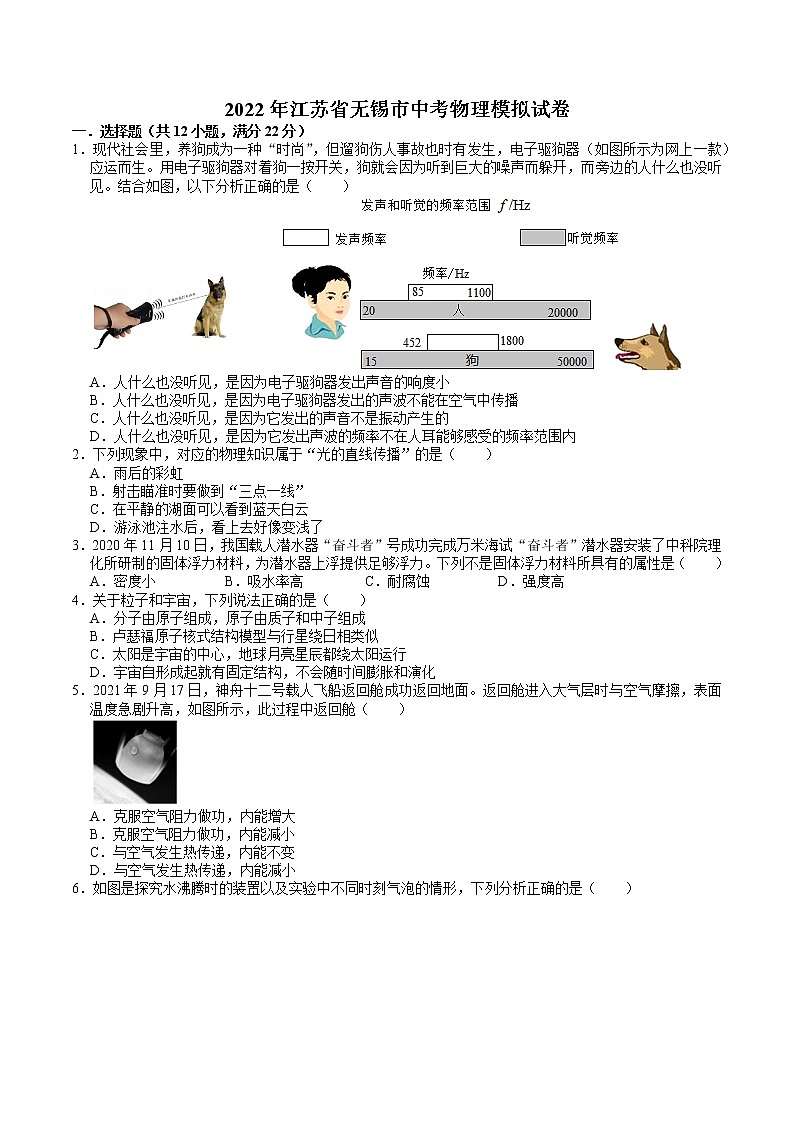

2022年江苏省无锡市中考物理模拟试卷
一．选择题（共12小题，满分22分）
1．现代社会里，养狗成为一种“时尚”，但遛狗伤人事故也时有发生，电子驱狗器（如图所示为网上一款）应运而生。用电子驱狗器对着狗一按开关，狗就会因为听到巨大的噪声而躲开，而旁边的人什么也没听见。结合如图，以下分析正确的是（　　）

A．人什么也没听见，是因为电子驱狗器发出声音的响度小
B．人什么也没听见，是因为电子驱狗器发出的声波不能在空气中传播
C．人什么也没听见，是因为它发出的声音不是振动产生的
D．人什么也没听见，是因为它发出声波的频率不在人耳能够感受的频率范围内
2．下列现象中，对应的物理知识属于“光的直线传播”的是（　　）
A．雨后的彩虹
B．射击瞄准时要做到“三点一线”
C．在平静的湖面可以看到蓝天白云
D．游泳池注水后，看上去好像变浅了
3．2020年11月10日，我国载人潜水器“奋斗者”号成功完成万米海试“奋斗者”潜水器安装了中科院理化所研制的固体浮力材料，为潜水器上浮提供足够浮力。下列不是固体浮力材料所具有的属性是（　　）
A．密度小 B．吸水率高 C．耐腐蚀 D．强度高
4．关于粒子和宇宙，下列说法正确的是（　　）
A．分子由原子组成，原子由质子和中子组成
B．卢瑟福原子核式结构模型与行星绕日相类似
C．太阳是宇宙的中心，地球月亮星辰都绕太阳运行
D．宇宙自形成起就有固定结构，不会随时间膨胀和演化
5．2021年9月17日，神舟十二号载人飞船返回舱成功返回地面。返回舱进入大气层时与空气摩擦，表面温度急剧升高，如图所示，此过程中返回舱（　　）

A．克服空气阻力做功，内能增大
B．克服空气阻力做功，内能减小
C．与空气发生热传递，内能不变
D．与空气发生热传递，内能减小
6．如图是探究水沸腾时的装置以及实验中不同时刻气泡的情形，下列分析正确的是（　　）


A．水沸腾时放出大量的热
B．沸腾时不断地冒出“白气”，是液化形成的
C．图甲是水沸腾时的现象
D．他可以选用量程为﹣80℃～60℃的酒精温度计
7．放在水平桌面上的两个容器里分别装着水和煤油，且液面高度一样，容器底受到的压强大的是（　　）
A．装水的容器 B．装煤油的容器
C．同样大 D．无法判定
8．观光电梯从一楼上升到顶楼的过程中，下列说法正确的是（　　）
A．乘客一定是运动的
B．相对于乘客来说，楼房的窗户是向上运动的
C．以电梯为参照物，乘客是静止的
D．以电梯为参照物，楼房的窗户是静止的
9．如图所示，闭合开关，铜棒向右运动，为使开关闭合后铜棒向左运动，下列操作可行的是（　　）

A．换用更细的铜棒
B．将磁体的N、S极对调
C．向右移动滑动变阻器的滑片
D．将电源正、负极和磁体N、S同时对调
10．如图是某运动员在进行蹦床训练，他从某一高度落到蹦床上直至最低点，然后又被弹起到空中，若空气阻力不能忽略，腿没有发生弯曲，关于运动员下列说法正确的是（　　）

A．从最高点到刚接触到蹦床这一过程中重力势能全部转化为动能
B．在最低点时速度为零，受力平衡
C．第二次上升到最高点比刚开始下落的位置低
D．整个过程中机械能守恒
11．下列关于惯性，说法正确的是（　　）
A．跳远运动员助跑起跳，是为了增大惯性
B．汽车驾驶员和乘客需要系上安全带，是为了减小汽车行驶时车上人的惯性
C．百米赛跑运动员到达终点不能马上停下来，是由于运动员具有惯性
D．推出去的铅球能在空中飞行，是因为铅球不受惯性

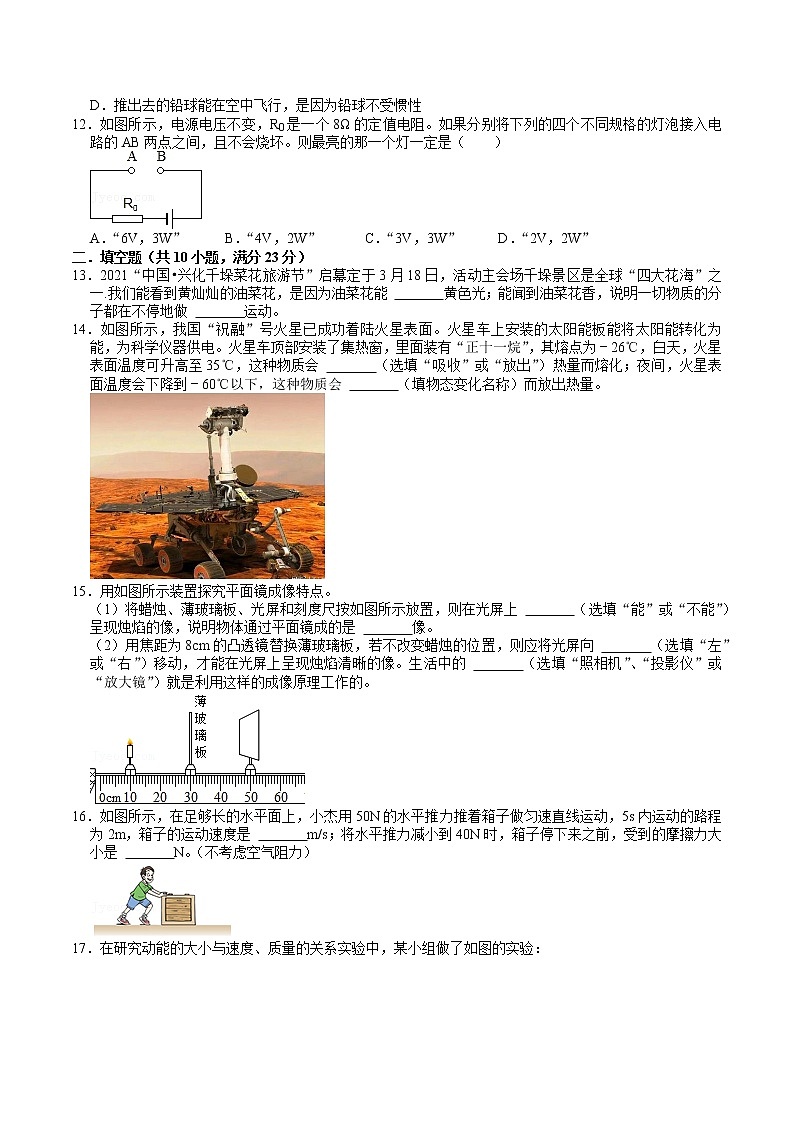

12．如图所示，电源电压不变，R0是一个8Ω的定值电阻。如果分别将下列的四个不同规格的灯泡接入电路的AB两点之间，且不会烧坏。则最亮的那一个灯一定是（　　）

A．“6V，3W” B．“4V，2W” C．“3V，3W” D．“2V，2W”
二．填空题（共10小题，满分23分）
13．2021“中国•兴化千垛菜花旅游节”启幕定于3月18日，活动主会场千垛景区是全球“四大花海”之一.我们能看到黄灿灿的油菜花，是因为油菜花能 　 　黄色光；能闻到油菜花香，说明一切物质的分子都在不停地做 　 　运动。
14．如图所示，我国“祝融”号火星已成功着陆火星表面。火星车上安装的太阳能板能将太阳能转化为 　 　能，为科学仪器供电。火星车顶部安装了集热窗，里面装有“正十一烷”，其熔点为﹣26℃，白天，火星表面温度可升高至35℃，这种物质会 　 　（选填“吸收”或“放出”）热量而熔化；夜间，火星表面温度会下降到﹣60℃以下，这种物质会 　 　（填物态变化名称）而放出热量。

15．用如图所示装置探究平面镜成像特点。
（1）将蜡烛、薄玻璃板、光屏和刻度尺按如图所示放置，则在光屏上 　 　（选填“能”或“不能”）呈现烛焰的像，说明物体通过平面镜成的是 　 　像。
（2）用焦距为8cm的凸透镜替换薄玻璃板，若不改变蜡烛的位置，则应将光屏向 　 　（选填“左”或“右”）移动，才能在光屏上呈现烛焰清晰的像。生活中的 　 　（选填“照相机”、“投影仪”或“放大镜”）就是利用这样的成像原理工作的。

16．如图所示，在足够长的水平面上，小杰用50N的水平推力推着箱子做匀速直线运动，5s内运动的路程为2m，箱子的运动速度是 　 　m/s；将水平推力减小到40N时，箱子停下来之前，受到的摩擦力大小是 　 　N。（不考虑空气阻力）

17．在研究动能的大小与速度、质量的关系实验中，某小组做了如图的实验：

让同一个小球分别从同一个斜面的不同高度处自由滚下，记录木块被推动距离，发现，小球位置越高，木块被推动的距离越远。这就说明：　 　一定，物体 　 　越大，它具有的动能越大，小球自由下滑过程是 　 　能转化为 　 　能。
18．某品牌盒装牛奶体积为2.5×10﹣4m3，利用天平测量其总质量，砝码及游码对应刻度如图所示，则总质量为　 　g，倒出体积为1×10﹣4m3的牛奶后，再次测得其总质量为170g，此时牛奶的密度将　 　（选填“变大”、“变小”或“不变”），该品牌盒装牛奶的密度为　 　kg/m3。

19．商场中，一位顾客和一位买微波炉的售货员出现了不同意见。售货员说，微波炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉一开就“烧保险”。售货员是从微波炉　 　的角度来说的，而顾客是从微波炉　 　的角度来说的。电炉丝和铜导线串联后接在电路中，通电后，电炉丝热的发红而铜导线却不怎么热，这是因为电炉丝和铜导线中的　 　相等，但是电炉丝比铜导线的　 　大，消耗的电功率多的缘故。
20．有传言称把房间的空调开到30℃足够长的时间，就可杀死新型冠状病毒。在一间长5m、宽4m、高2.5m的办公室内，空调工作一段时间后室内空气温度从10℃升高到30℃，则室内空气吸收的热量为　 　J[设室内空气质量不变，空气的比热容近似为1.0×103J/（kg•℃），空气密度是1.3kg/m3]。
21．如图所示，平行光通过图中左侧虚线框（其中放置一块透镜）后，在右侧光屏上形成一个圆形光斑，该光斑的直径比透镜大。请你判断虚线框中是否是凸透镜，说出接下来的操作及判断方法。（不添加其它器材）
（1）操作：将光屏 　 　。
（2）判断方法：　 　。

22．如图所示，用一把弹簧测力计，人就可以拉起总质量为3t的大象和铁笼，不计杠杆的自重，若l1：l2＝120：1，则弹簧测力计的示数为 　 　N。

三．作图题（共7小题，满分22分）
23．请在如图所示中完成光路图。

24．力可以用带箭头的线段表示：线段是按一定比例（标度）画出的，它的长短表示力的大小，箭头的指向表示力的方向，箭尾通常表示力的作用点，此即为力的图示。如图所示，物体A同时受到水平向右的拉力F1＝40N和与水平方向成30°角的斜向右上方的拉力F2＝60N的作用。请按照图中力F1的图示，用相同的比例（标度）在图中画出F2的图示。

25．磁体旁的小磁针静止时所指的方向如图所示。请在括号中标出磁体左端的磁极并画出通过小磁针中心的一条磁感线。


26．“万米的海底，妙不可言!”2020年11月10日8时12分，中国“奋斗者”号载人潜水器在马里亚纳海沟成功坐底，坐底深度10909米，创造了中国载人深潜的新纪录。
（1）潜水器从水面下100m下降到1500m的过程中受到海水的压强 　 　，受到海水的浮力 　 　。（两空均选填“增大”“减小”或“不变”）
（2）潜水器在马里亚纳海沟成功坐底后，受到海水的压强是多大？（海水的密度取ρ＝1.0×103kg/m3）
（3）为了顺利完成潜水器的吊装下放，除了用一个主缆绳吊住潜水器，还有四个支架通过吸盘吸在潜水器上方。在主缆绳和四个相同吸盘提供竖直向上的拉力作用下，潜水器匀速下降，到定高度后，吸盘逐渐松开，入海前吸盘完全松开。已知潜水器的质量是36t。（不考虑水流风浪等因素的影响，海面大气压p0＝1×105Pa）
①在潜水器入海前匀速下降的过程中，当主拉力为1.2×105N时，每个吸盘内的气压均为2×104Pa；下降到一定高度后，吸盘逐渐松开，当主缆绳的拉力为2.7×105N时，求此时每个吸盘内的气压是多大？
②吸盘完全松开后，潜水器匀速缓慢浸入海水中，当主缆绳的拉力为3×105N时，潜水器受到的浮力是多大？

27．探究斜面的机械效率与斜面的倾斜程度的关系，如图1所示，实验数据记录如表：
实验
次数
斜面的倾
斜程度
重物
斜面高度
h/m
沿斜面拉力
F/N
斜面长
s/m
机械
效率η
1
较缓
10N的木块
0.4
6.6
1
60.6%
2
较陡
10N的木块
0.5
7.6
1
65.8%
3
最陡
10N的木块
0.6
8.4
1
71.4%
4
最陡
10N的小车
0.6
7.5
1
80.0%
（1）分析表中数据，可以得出的初步结论是：在其他条件不变的情况下，斜面倾斜程度越陡，斜面的机械效率越 　 　；此外可以通过 　 　提高机械效率。

（2）接着小霞找来几个铁球和弹簧探究影响动能大小的因素，让质量不同的铁球从斜面的同一高度由静止释放，撞击同一木块，能将木块撞出一段距离。（如图2所示）
①该实验的目的是研究铁球的动能大小与 　 　的关系；
②若让同一铁球从倾斜程度不同的斜面上的同一高度滚下，斜面的粗糙程度相同，如图乙所示，铁球下滑到水平面的速度分别为v1和v2，则v1　 　v2（填“＞”“＜”或“＝”）。
③若将实验装置改进成图丙所示，利用质量不同的B、C铁球将弹簧压缩相同程度静止释放，撞击同一木块，该实验方案是否可行？答 　 　，若他按此方案操作，他会看到的现象是 　 　。
28．在“探究电流与电阻的关系”的实验中，按图甲所示的电路图，连接好电路，小明选用了4Ω、8Ω、10Ω、20Ω四个定值电阻，电源电压恒为3V。
（1）闭合开关试触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是　 　。

（2）排除电路故障后，闭合开关，移动滑片，当选用4Ω的电阻时，电流表示数如图乙所示；以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向　 　（选填“A”或“B”）端移动，使电压表的示数　 　，同时记下对应的电流值。
实验次序
1
2
3
4
电阻R/Ω
4
8
10
20
电流I/A
0.5
0.25
0.2
0.1
（3）根据实验数据，可知：电压一定时，通过导体的电流与导体电阻的倒数成正比。请你帮助小明在图丙中作出I−1R的图象。
29“安全驾驶，严禁超速！”为确保道路交通安全，我国高速公路严厉打击汽车超速行为。在物理兴趣活动中，科技小组的同学设计了一个车速提醒装置，其简化电路图如图甲所示，电源电压保持不变，定值电阻R的阻值为10Ω；Rv为可变电阻，阻值与车速关系的图像如图丙所示。当车速从0加速到120km/h的过程中，Rv消耗的电功率随电流变化的图像如图乙所示。当汽车行驶速度达120km/h（即电流表的示数达0.6A）时提醒驾驶员车速过快，需要减速。试问：

（1）当汽车行驶的速度变大时，Rv的阻值 　 　，电压表的示数 　 　。（均选填“变大”、“变小”或“不变”）。
（2）电源电压是多少？
（3）我国高速公路要求小汽车行驶的速度不能小于60km/h，当车速为60km/h时，电流表的示数是多少？可变电阻Rv消耗的电功率是多少？

参考答案与试题解析
一．选择题（共12小题，满分22分）
1．【解答】解：人的听觉范围是20Hz～20000Hz，狗的听觉范围是15Hz～50000Hz，人什么也没听见，是因为驱狗器发出声波的频率不在人耳能够感受的频率范围内，而在狗的听觉范围之内，所以对着狗一按开关，狗好像听到巨大的噪声而躲开，而旁边的人什么也没听见，故D正确，ABC错误；
故选：D。
2．【解答】解：A．雨后的彩虹是光的折射现象，故A错误；
B．射击瞄准时要做到“三点一线”是利用了光沿直线传播的知识，故B正确；
C．在平静的湖面可以看到蓝天白云是平面镜成像，是由于光的反射形成的虚像，故C错误。
D．游泳池注水后，看上去好像变浅了是光的折射现象，故D错误；
故选：B。
3．【解答】解：A、因为固体浮力材料可以帮助潜水器上浮，说明该固体材料的密度小，因此密度小是固体浮力材料的属性，故A不符合题意；
B、如果固体浮力材料吸水率高时，它会吸收大量的水使自身重力变大，不利于上浮，因此吸水率高不是固体浮力材料的属性，故B符合题意；
C，海水具有腐蚀性，固体浮力材料能在海水中长时间便用，说明固体浮力材料耐腐蚀性好，即耐腐性是固体浮力材料的属性，故C不符合题意；
D、液体压强随深度的增大而增大，当潜水器所处深度很深时受到液体压强很大，所以固体浮力材料具有强度高的属性，故D不符合题意。
故选：B。
4．【解答】解：A、分子由原子组成，原子是由位于原子中央的原子核和核外电子组成，故A错误；
B、物理学家卢瑟福和他的同事们根据α粒子散射实验，提出了原子的核式结构模型，以原子核为中心，电子绕原子核高速运转，与行星绕日相类似，故B正确；
C、太阳是太阳系的中心，不是宇宙的中心，地球等行星绕太阳转动，故C错误；
D、宇宙是有层次的天体结构系统，是有起源的、膨胀的和不断演化的，故D错误。
故选：B。
5．【解答】解：神舟十二号载人飞船返回舱返回时，返回舱进入大气层后，克服大气摩擦做功，机械能转化为内能，使返回舱的内能增加，温度升高，故A正确，BCD错误。
故选：A。
6．【解答】解：
A、沸腾属于汽化的一种，汽化吸热，故A错误；
B、烧杯中不停地冒出“白气”，这些“白气”是水蒸气液化形成的小水滴，故B正确；
C、甲气泡在上升过程中，体积逐渐减小，所以是沸腾前的情况，图乙气泡在上升过程中，体积逐渐增大，是水沸腾时的现象，故C错误；
D、酒精温度计的量程为﹣80℃～60℃，而标准大气压下水的沸点是100℃，超过温度计的量程，故D错误。
故选：B。
7．【解答】解：两个容器里分别装着水和煤油，且液面高度一样，即h相等，
因为ρ水＞ρ煤油，
所以根据p＝ρgh知，容器底受到的压强大的是装水的容器。
故选：A。
8．【解答】解：A、运动是相对的，若以电梯为参照物，乘客和电梯之间没有位置变化，乘客是静止的，故A错误；
B、相对于乘客来说，楼房的窗户是向下运动的，故B错误；
C、电梯为参照物，乘客与电梯之间的位置没有发生变化，所以乘客是静止的，故C正确；
D、以电梯为参照物，楼房的窗户与电梯之间发生了位置变化，所以楼房的窗户是运动的，故D错误。
故选：C。
9．【解答】解：
A、换用更细的铜棒，使电阻变大电流变小，但不能改变受力的方向，故A错误；
B、将磁体的N、S极对调，磁场方向改变，则通电导体的受力方向改变，铜棒向左运动，故B正确；
C、向右移动滑动变阻器的滑片，只能改变电流的大小，不能改变电流的方向，故C错误；
D、将电源正负极对调，同时将磁体磁极对调，影响磁场力方向的两个因素同时改变，则通电导体的受力方向不变，铜棒仍然向右运动，故D错误；
故选：B。
10．【解答】解：
AD、空气阻力不能忽略，人在运动的过程中，克服摩擦做功，机械能转化为内能，机械能会减小；从最高点到刚接触到蹦床这一过程中重力势能不会全部转化为动能，而是有一部分重力势能转化为了内能，故AD错误；
B、在最低点时速度为零，此时蹦床的弹力要大于人的重力，运动员受力不平衡，故B错误；
C、由于运动员在运动过程中，机械能不守恒，机械能转化为内能，所以第二次上升到最高点比刚开始下落的位置低，故C正确；
故选：C。
11．【解答】解：
A、跳远运动员要助跑一段距离获得一定的速度后起跳，起跳后由于惯性继续运动，提高了运动员的成绩，而不是增大惯性，故A错误；
B、汽车驾驶员和乘客需要系上安全带，是为了减小汽车行驶中惯性造成的危害，不能减小惯性，惯性大小只与质量有关，质量不变，惯性不变，故B错误；
C、百米赛跑的运动员到终点不能马上停下来，是因为运动员具有惯性，仍要保持原来的运动状态，故C正确；
D、推出去的铅球还会在空中运动一段时间，是因为铅球具有惯性，故D错误。
故选：C。
12．【解答】解：根据公式R＝U2÷P，可计算出RA＝12Ω，RB＝8Ω，RC＝3Ω，RD＝2Ω，
由于电源电压不变，可根据P＝I2R＝（UR+8Ω）2R；当R＝8Ω时，电功率值最大。
故选：B。
二．填空题（共10小题，满分23分）
13．【解答】解：不透明物体的颜色是由它反射的色光决定的，透明物体的颜色是由它透过的色光决定的，我们能看到黄灿灿的油菜花，是因为油菜花能反射黄色的光，而将黄色之外的色光全都吸收掉，所以看起来是黄色的；而能闻到油菜花香，是分子在不停地做无规则运动的结果。
故答案为：反射，无规则。
14．【解答】解：由“为科学仪器供电”可知，太阳能板是把太阳能转化为电能的装置。火星表面的温度达到35℃时，高于“正十一烷”的熔点，所以“正十一烷”会吸热熔化；火星表面的温度降低到﹣60℃时，低于“正十一烷”的熔点（晶体的熔点与凝固点相同），所以“正十一烷”会放热凝固。
故答案为：电；吸收；凝固。
15．【解答】解：（1）根据平面镜成像的特点可知，平面镜成的虚像，因此光屏上不能接收到烛焰的像；
（2）由图可知物距u＝30.0cm﹣10.0cm＝20.0cm，20cm＞16cm，即u＞2f，根据凸透镜成像规律可知，此时成倒立缩小的实像，像距f＜v＜2f，即8cm＜v＜16cm，结合图可知像位于38cm～46cm之间，因此应将光屏向左移到才能在光屏上呈现烛焰清晰的像；此时凸透镜成像情况符合照相机的成像原理。
故答案为：（1）不能；虚；（2）左；照相机。
16．【解答】解：箱子的运动速度为：v=st=2m5s=0.4m/s；
当水平推力为50N时，箱子恰好做匀速直线运动，处于平衡状态，则摩擦力与推力大小相等，此时箱子受到的摩擦力为50N；当水平推力减小到40N时，箱子做减速直线运动，而此时，压力和接触面的粗糙程度没有变，则箱子受到的摩擦力不变，仍为50N。
故答案为：0.4；50。
17．【解答】解：让小车从斜面的不同高度滑下，那么小车到达水平面时的速度就不同，小球位置越高，小车到达水平面时的速度就越大，木块被推动的距离越远，小车推动木块做功，运动距离越远，做功越多，动能越大，所以根据控制变量法可得结论是：当质量一定时，物体速度越大，它具有的动能越大，小球自由下滑过程高度减小，重力势能减小，速度增大，动能增大，是重力势能转化为动能。
故答案为：质量；速度；重力势；动。
18．【解答】解：
（1）由图知，盒装牛奶的总质量m总1＝200g+50g+20g+4g＝274g；
（2）倒出一定体积的牛奶后，体积减小、质量减小，牛奶的密度不变；
（3）倒出牛奶的质量m＝m总1﹣m总2＝274g﹣170g＝104g＝0.104kg，其体积V＝1×10﹣4m3，
牛奶的密度：ρ=mV=0.104kg1×10−4m3=1.04×103kg/m3。
故答案为：274；不变；1.04×103。
19．【解答】解：（1）售货员的观点是微波炉功率大，由W＝Pt可得，短时间内微波炉可以产生较多的热量，因此微波炉很省电；
顾客的观点是微波炉功率大，由I=PU可得，当微波炉接入电路时，会导致电路中总电流过大，从而将保险丝烧断。
（2）因为电炉丝和铜导线串联接在电路中，所以通过电炉丝和铜导线中的电流相等；并且通电时间也相等，由Q＝I2Rt可得，电炉丝比铜导线的电阻大，消耗的电功多的缘故。
故答案为：电功率；电流；电流；电阻。
20．【解答】解：
室内空气的体积：
V＝5m×4m×2.5m＝50m3，
由ρ=mV可得空气的质量：
m＝ρ空气V＝1.3 kg/m3×50 m3＝65kg；
室内空气温度从10℃升高到30℃，则空气吸收的热量：
Q吸＝cm（t0﹣t）＝1.0×103J/（kg•℃）×65kg×（30℃﹣10℃）＝1.3×106J。
故答案为：1.3×106。
21．【解答】解：（1）由于凸透镜对光线具有会聚作用，可以将光屏向左移动，减小光屏到凸透镜的距离；
（2）若能在光屏上观察到比透镜直径小的光斑，说明该透镜对光线具有会聚作用，为凸透镜。
故答案为：（1）向左移动；（2）若能在光屏上观察到直径比透镜直径小的光斑则为凸透镜。
22．【解答】解：大象的重力为：G＝mg＝3000kg×10N/kg＝30000N；
根据杠杆的平衡条件可知：Fl1＝Gl2，
弹簧测力计的示数为：F=Gl2l1=30000N×1120=250N。
故答案为：250。
三．作图题（共7小题，满分22分）
23．【解答】解：根据平行于主光轴的光线经凸透镜折射后将过焦点做出入射光线，如图所示：

24．【解答】解：据题意可知，已知标度和作用点，而后从F1的作用点，沿水平方向成30°角的斜向右上方的位置，画出三段标度的长的线段，标明拉力F2＝60N即可，如下图所示：

25．【解答】解：图中小磁针静止时其N极向左，说明该点的磁场方向向左，即通过小磁针中心的磁感线向左；因磁体周围的磁感线从N极发出，回到S极，故磁体的左侧为S极，右侧为N极；
如图所示：
。
26．【解答】解：（1）潜水器从水面下100m下降到1500m的过程中，深度逐渐增加，由p＝ρgh可得，潜水器所受海水压强逐渐增大；
由于潜水器没入水中，在继续下潜的过程中，排开海水的体积不变，而海水的密度不变，由F浮＝ρ液gV排可知潜水器所受的浮力不变；
（2）马里亚纳海沟坐底深度h＝10909m
潜水器在马里亚纳海沟成功坐底后，受到海水的压强：
p＝ρgh＝1.0×103kg/m3×10N/kg×10909m＝1.0909×108Pa；
（3）设四个吸盘的总面积为S，潜水器的重力G＝mg＝36×103kg×10N/kg＝3.6×105N，
当主拉力为F1＝1.2×105N时，每个吸盘内的气压均为p1＝2×104Pa，潜水器入海前匀速下降，
根据G＝F1+（p0﹣p1）S，即3.6×105N＝1.2×105N+（1×105Pa﹣2×104Pa）S，解出S＝3m2，
当主缆绳的拉力为F＝2.7×105N时，吸盘内气体的压强为P2，
根据G＝F2+（p0﹣p2）S，即3.6×105N＝2.7×105N+（1×105Pa﹣p2）×3m2，解出p2＝7×104Pa；
（4）当主缆绳的拉力为3×105N时，根据称重法可知潜水器受到的浮力F浮＝G﹣F拉＝3.6×105N﹣3×105N＝6×104N。
故答案为：（1）增大；不变；
（2）潜水器在马里亚纳海沟成功坐底后，受到海水的压强是1.0909×108Pa；
（3）①此时每个吸盘内的气压是7×104Pa；
②吸盘完全松开后，潜水器匀速缓慢浸入海水中，当主缆绳的拉力为3×105N时，潜水器受到的浮力是6×104N。
27．【解答】解：（1）由表格可知，比较1、2和3的实验数据可知，其他条件相同，斜面倾斜程度不同，斜面的机械效率也不同，故可的结论：在其他条件不变的情况下，斜面倾斜程度越陡，斜面的机械效率越高；
比较3和4的实验数据可知，其他条件相同时，由于滚动摩擦要小于滑动摩擦，往上拉木块和小车时，斜面的机械效率也不同，故可的结论：在其他条件不变的情况下，摩擦力越小，斜面的机械效率越高；所以可以通过减小摩擦力来提高机械效率；
（2）①根据实验的要求可知，从同一高度由静止释放的目的是控制到达水平面速度相同，该实验的目的是研究铁球的动能大小与质量的关系；
②若让同一铁球从倾斜程度不同的斜面上的同一高度滚下，斜面的粗糙程度相同，斜面的倾斜程度越小，铁球对斜面的压力越大，受到的摩擦力越大，根据W＝fs可知，在第2中情况下铁球克服摩擦力所做的功越多；铁球开始滚下时，机械能相同，滚下的过程中，一部分机械能克服摩擦做功，所以第2中情况下铁球到达水平面时的机械能小，由于高度相同，重力势能相同，所以第2中情况下铁球的动能小，速度小，所以v1＞v2；
③观察图丙的装置可知，若用质量不同的铁球将同一弹簧压缩相同程度后静止释放，撞击同一木块，撞击的动能由弹簧的弹性势能转化而来，而弹簧的弹性势能的大小与形变程度有关，故弹簧势能相同，转化出的动能相同，因此，木块最终移动的距离相同，这样不能完成实验目的。
故答案为：（1）高；减小摩擦；（2）①质量；②＞；③不可行；木块移动距离相等。
28．【解答】解：（1）经分析，闭合开关试触时，发现电流表无示数，说明电路断路，
移动滑动变阻器的滑片，电压表示数始终接近电源电压，说明与电压表并联部分断路，即电阻R0处断路。
（2）移动滑片，当选用4Ω的电阻时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.5A，
由欧姆定律，电阻的电压为：
U＝IR＝0.5A×4Ω＝2V；
以后每更换一个阻值更大的电阻后，由分压原理，电阻的电压变大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，
由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向B端移动，使电压表的示数保持不变（为2V），同时记下对应的电流值。
（3）根据实验数据，可知：电压一定时，通过导体的电流与导体电阻的倒数成正比，故I−1R的图象为过原点的直线，如下所示：

故答案为：（1）电阻R0处断路；（2）B；2V （3）如上图所示。
29．【解答】解：（1）由图丙Rv的阻值与车速关系图像可知，汽车行驶的速度变大时，Rv的阻值变小；
由图甲可知，闭合开关，定值电阻R与可变电阻Rv串联，电流表测量电路中的电流，电压表测量可变电阻两端的电压，
当可变电阻的阻值变小时，电路中的总电阻变小，电源电压不变，由欧姆定律可知电路中的电流变大，
由U定＝IR可知，定值电阻两端的电压变大，由串联电路的电压规律可知，可变电阻两端的电压为小，即电压表的示数变小；
（2）由图丙可知，当车速为120km/h时可变电阻的阻值为：Rv＝10Ω，
此时电路中的电流大小为：I＝0.6A，根据串联电路的电阻规律和欧姆定律可得，
电源电压为：U＝IR总＝I（R+Rv）＝0.6A×（10Ω+10Ω）＝12V；
（3）由图丙可知，当车速为120km/h时可变电阻的阻值为：Rv′＝30Ω，
根据串联电路的电阻规律和欧姆定律可得，
电路中的电流大小为：I′=UR总'=UR+Rv'=12V10Ω+30Ω=0.3A，即电流表的示数为0.3A；
可变电阻消耗的电功率为：Pv＝I2Rv′＝（0.3A）2×30Ω＝2.7W。
答：（1）变小；变小；
（2）电源电压是12V；
（3）当车速为60km/h时，电流表的示数是0.3A；可变电阻Rv消耗的电功率是2.7W。
