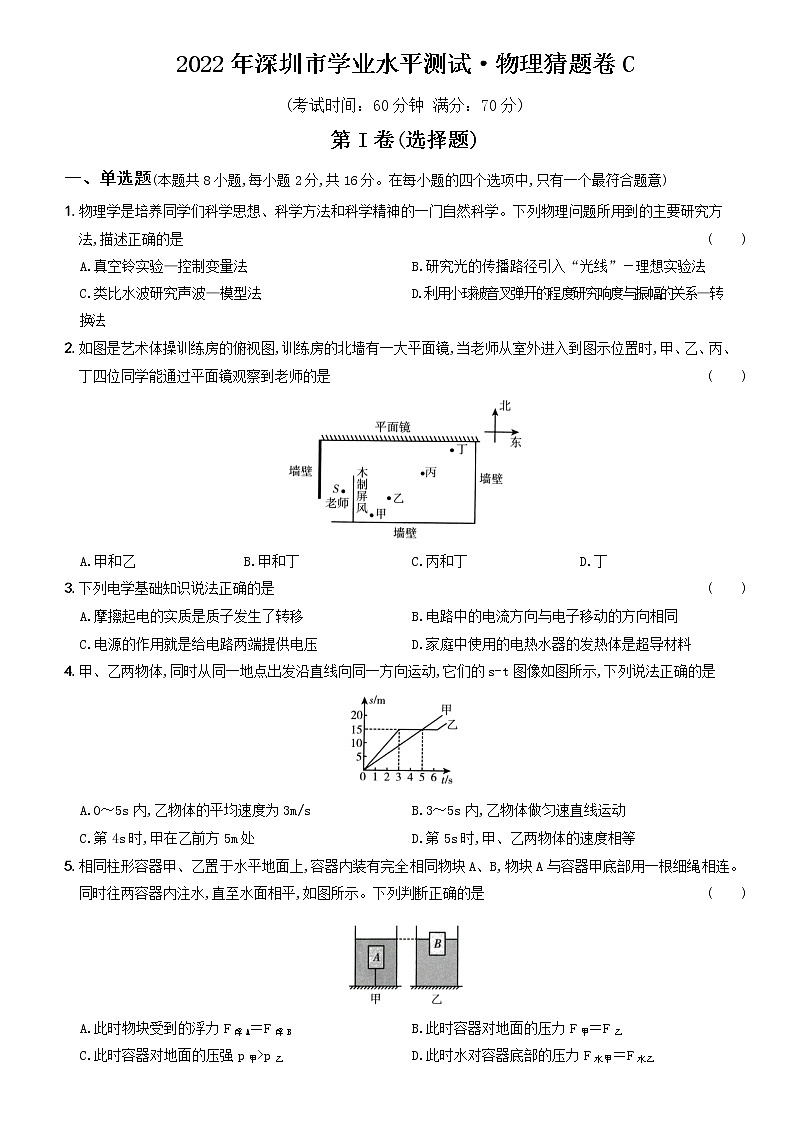

2022年深圳市学业水平测试·物理猜题卷C

(考试时间：60分钟 满分：70分)

第I卷(选择题)

一、单选题(本题共8小题,每小题2分,共16分。在每小题的四个选项中,只有一个最符合题意)

1.物理学是培养同学们科学思想、科学方法和科学精神的一门自然科学。下列物理问题所用到的主要研究方法,描述正确的是                                                        (    )

A.真空铃实验—控制变量法 B.研究光的传播路径引入“光线”－理想实验法

C.类比水波研究声波—模型法 D.利用小球被音叉弹开的程度研究响度与振幅的关系—转换法

2.如图是艺术体操训练房的俯视图,训练房的北墙有一大平面镜,当老师从室外进入到图示位置时,甲、乙、丙、丁四位同学能通过平面镜观察到老师的是                                          (    )

A.甲和乙 B.甲和丁 C.丙和丁 D.丁

3.下列电学基础知识说法正确的是   (    )

A.摩擦起电的实质是质子发生了转移 B.电路中的电流方向与电子移动的方向相同

C.电源的作用就是给电路两端提供电压 D.家庭中使用的电热水器的发热体是超导材料

4.甲、乙两物体,同时从同一地点出发沿直线向同一方向运动,它们的s-t图像如图所示,下列说法正确的是                                                         (    )

A.0～5s内,乙物体的平均速度为3m/s B.3～5s内,乙物体做匀速直线运动

C.第4s时,甲在乙前方5m处 D.第5s时,甲、乙两物体的速度相等

5.相同柱形容器甲、乙置于水平地面上,容器内装有完全相同物块A、B,物块A与容器甲底部用一根细绳相连。同时往两容器内注水,直至水面相平,如图所示。下列判断正确的是                            (    )

A.此时物块受到的浮力F浮A＝F浮B B.此时容器对地面的压力F甲＝F乙

C.此时容器对地面的压强p甲>p乙 D.此时水对容器底部的压力F水甲＝F水乙

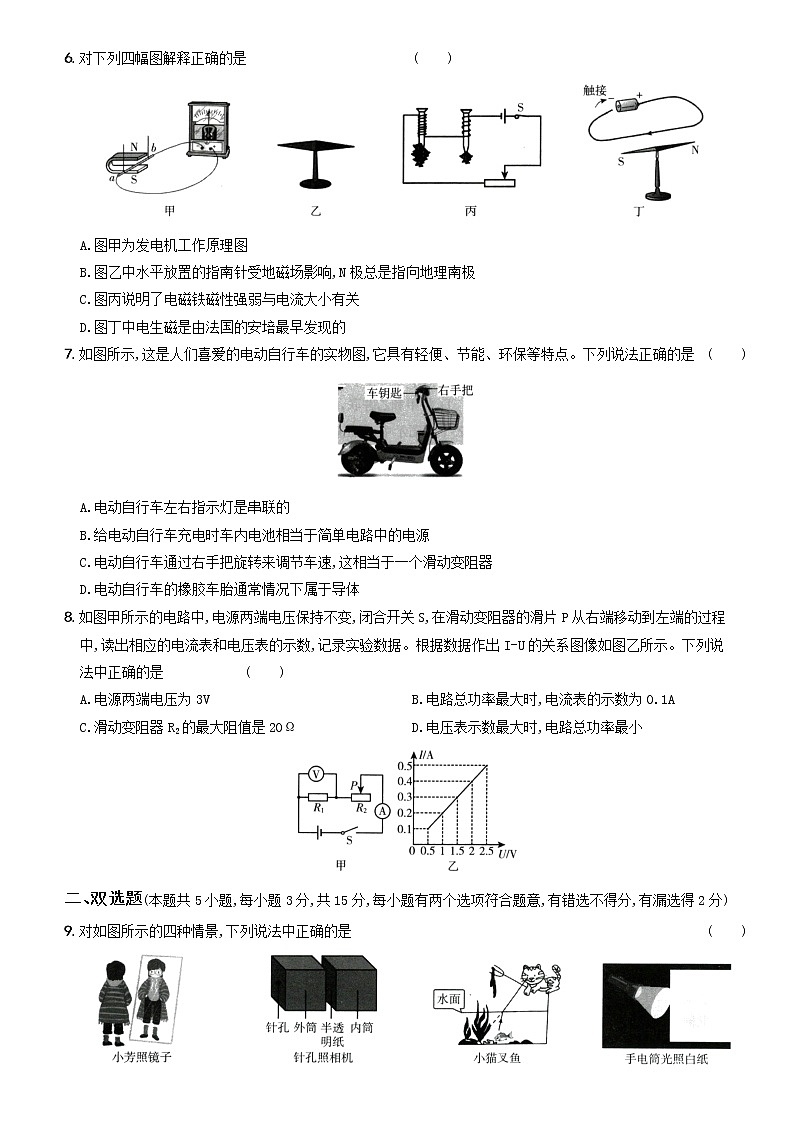

6.对下列四幅图解释正确的是 (    )

A.图甲为发电机工作原理图

B.图乙中水平放置的指南针受地磁场影响,N极总是指向地理南极

C.图丙说明了电磁铁磁性强弱与电流大小有关

D.图丁中电生磁是由法国的安培最早发现的

7.如图所示,这是人们喜爱的电动自行车的实物图,它具有轻便、节能、环保等特点。下列说法正确的是 (    )

A.电动自行车左右指示灯是串联的

B.给电动自行车充电时车内电池相当于简单电路中的电源

C.电动自行车通过右手把旋转来调节车速,这相当于一个滑动变阻器

D.电动自行车的橡胶车胎通常情况下属于导体

8.如图甲所示的电路中,电源两端电压保持不变,闭合开关S,在滑动变阻器的滑片P从右端移动到左端的过程

中,读出相应的电流表和电压表的示数,记录实验数据。根据数据作出I-U的关系图像如图乙所示。下列说

法中正确的是 (    )

A.电源两端电压为3V B.电路总功率最大时,电流表的示数为0.1A

C.滑动变阻器R2的最大阻值是20Ω D.电压表示数最大时,电路总功率最小

二、双选题(本题共5小题,每小题3分,共15分,每小题有两个选项符合题意,有错选不得分,有漏选得2分)

9.对如图所示的四种情景,下列说法中正确的是   (    )

A.小芳站在平面镜前照镜子,在她向后退的过程中,她在镜中的像变小

B.针孔照相机是利用光的直线传播成像的

C.小猫看到水中的鱼是光的折射形成的实像

D.侧面看到白纸很亮,是因为光照到白纸上发生了漫反射

10.某物理兴趣小组收集了课本上的4幅图片,并对相关现象进行了描述,正确的是  (    )

A.图甲,向上拉水平接触水面的玻璃板,弹簧测力计的示数保持不变

B.图乙,厚玻璃筒内的空气被压缩时,空气的温度升高,内能增加

C.图丙,烧瓶内的空气推动塞子做功后,瓶内空气的内能减少

D.图丁,掉在地上的弹性小球越跳越低,是因为它的内能减少了

11.如图是电阻甲和乙的U-I图像,小明对图像信息做出的判断,正确的是  (    )

A.乙不是定值电阻

B.当甲两端电压为0.5V时,通过它的电流为0.3A

C.将甲和乙串联,若电流为0.3A,则它们两端的总电压为2V

D.将甲和乙并联,若电压为2.5V,则它们的干路电流为0.5A

12.下列图示中,不正确的是   (    )

A.低气压区中心气流运动 B.加热时水的流动方向 C.小球受到水对它的浮力 D.密度计上的刻度

13.如图所示的电路中,a、b是电表(电压表或电流表),闭合开关S,标有“3V  3W”的灯泡L正常发光,标有

“6V  6W”的灯泡L2发光较暗。若不考虑温度对灯丝电阻的影响,下列说法正确的是 (    )

A.电表a为电压表,且示数为3V B.电表a为电流表,且示数为0.5A

C.电路的总功率为4.5W D.在1min内电路消耗的电能为2700J

第Ⅱ卷  (非选择题)

三、作图题(本题有2小题,每题2分,共4分)

14.小林同学在家庭电路中安装一只螺丝口灯泡和一个三孔插座,要求开关只控制灯泡,部分导线已连接,如图所示,请你只添加三根导线帮小林完成安装。

15.如图所示,A处于静止状态,B在拉力作用下向右加速运动。请在图中画出A物体对B物体的作用力的示意

图(力的作用点图中已标出)。

四、实验探究题(本题有3小题,每空1分,每图1分,共14分)

16.(5分)同学们要利用天平和量筒,测量物质的密度。同学们先测量一个石块的密度：

(1)把天平放在水平台上,游码移到标尺左端零刻度线处,指针的位置如图甲所示,为使横梁平衡,应将平衡螺母向________(选填“左”或“右”)调节。

(2)用天平测石块的质量,当横梁平衡时,右盘中的砝码和游码位置如图乙所示；用量筒测出石块的体积为6cm3,则石块的密度为________kg/m3。

(3)若实验中不小心把量筒打碎了,某同学用烧杯代替量筒继续做实验,其探究步骤如下：

①往烧杯倒入适量的水,把质量为m。的石块放入烧杯中,石块沉入水中,如图丙所示用油性笔记下此时的水面位置A；

②用天平测出烧杯、水和石块的总质量为m1；

③将石块从水中取出,再往烧杯中缓慢加水,使水面上升至记号A处,如图丁所示；

④用天平测出烧杯和水的总质量为m2；

⑤已知水的密度为水,则石块密度的表达式为：ρ＝________(请用m0、m1、m2和ρ水表示)。测完固体密度后,同学们又测量了盐水的密度。

(4)用天平测出烧杯和杯中盐水的质量为150g,再将烧杯中的部分盐水倒入量筒后,测得烧杯和剩余盐水的质

量为117g。量筒中盐水的体积如图戊所示。

(5)通过计算可知盐水的密度为________g/cm3。

(6)下图是同学们在实验中所设计的另外两种方案。其中利用方案进行实验,测出的盐水密度值比真实值小。

17.(5分)在“测量小灯泡额定功率”的实验中,器材有：电源(电压恒为3V)、开关、电压表和电流表各一只、额定电压为2.5V的灯泡、滑动变阻器(20Ω  1A)、导线若干。

(1)以笔画线代替导线,将图甲中的实物图连接完整；(要求：滑片向左移动时小灯泡变亮)

(2)闭合开关前,发现电流表的指针如图乙所示,其原因是________________；

(3)问题解决后,第一小组的同学通过改变滑动变阻器的阻值,得到了小灯泡的电流随其两端电压变化的图像,如图丙所示,则小灯泡的额定功率为________W；

(4)第二小组的同学在准备进行实验时,发现电流表已损坏,他们又找来了两个开关和一个阻值为R。的定值电阻,并设计了如图丁所示的实验方案：

①断开开关S、S1、S2按如图丁所示电路连接好实物电路,并将滑动变阻器的滑片P移至最右端；

②________(填三个开关的通断情况),调节滑动变阻器的滑片P,使小灯泡正常发光,电压表的示数为UL；

③保持滑动变阻器的滑片P位置不变,闭合开关S、S2,断开S1,记下电压表的示数为U；

④小灯泡额定功率的表达式P额＝________(用U1、R0、U来表示)。

18.(4分)如图所示,在A、B、C三套实验装置中,酒精灯、石棉网、烧杯、温度计、铁架台的规格分别相同,在三个烧杯中所装液体的质量都相等。请回答下列问题：

(1)为了做“探究不同物质的吸热能力与物质种类的关系”实验,除了图中所给的实验器材之外,还需要补充的一个测量仪器是________________；

(2)________两套实验装置可以做“探究不同物质的吸热能力与物质种类的关系”；

(3)如图所示,是根据实验数据所绘制的图像,其中________(选填“a”或“b”)是水的温度随时间变化的图像。在此实验中,若使初温相同、质量相等的两杯液体吸收相等的热量,两杯液体所能达到的温度________(选填“相同”或“不同”)。

五、计算题(本题有2小题,共15分)

19.(7分)2021年5月22日,“祝融号”火星车安全到达火星表面。“祝融号”相较于国外的火星车移动能力更强大,设计也更复杂。它的质量为240kg,采用主动悬架,6车轮独立驱动、独立转向,在火星的水平面上静止时,每个轮子与火星的接触面积为160cm2。在某次观测时,“祝融号”先用50s时间将车体重心升高1m,然后用1h的时间在一段平直火星面AB上匀速直线行驶了36m,这两个过程共消耗了1.24×104J的电能,“祝融号”将电能转化为机械能的效率为60%。已知物体在火星表面上的重力是地球表面上的,地球表面上g取10N/kg。求：

(1)“祝融号”在AB段上运动的速度；

(2)“祝融号”静止时,对水平火星表面的压强；

(3)“祝融号”在AB面上匀速直线行驶时所受的阻力。

20.(8分)电陶炉因具有渐进式升温、对锅具材质无特殊要求,也无电磁辐射危害等优点,受到人们的广泛欢迎。如图甲所示,为某品牌电陶炉,其铭牌的主要参数如图乙所示,内部电路的简化示意图如图丙所示,R1、R2为阻值未知的电热丝。该电陶炉可以实现“高温挡”“中温挡”“低温挡”三种挡位加热。求：

(1)电陶炉使用“中温挡”正常工作时电路中的电流；

(2)在图丙中,当S闭合,S1断开,S2接b,电陶炉处于“低温挡”,该状态下电陶炉正常工作时消耗的电功率；

(3)用电高峰时电路的实际电压降为198V,此时用该电陶炉给一装有2kg的水壶加热,水的初始温度为25℃,用“高温挡”连续工作200s,水温升高到40℃,请计算此时电陶炉的加热效率为多少？(最终计算结果保留1位小数)[已知水的比热容c＝4.2×103J/(kg·℃),电热丝的电阻不随温度变化,水吸收的热量跟电陶炉消耗的电能的比值叫做加热效率。]

六、综合分析题(每空1分,共6分)

21.阅读短文,回答问题。

2021年10月16日,神舟十三号乘组成功进驻天宫空间站,开启了新的旅程,他们将在轨生活6个月。图甲是航天员太空起床后洗漱的情形。在空间站长期工作,航天员喝的水从哪里来？

据专家介绍,我国空间站的水资源主要来自三部分：其一,航天员(货运飞船)上行时携带的少量的水。另外的两部分水,来自空间站的“环控生保系统”一其工作原理图如图乙所示。“环控生保系统”启动后,冷凝水系统会把收集起来的水蒸气凝结成水,经净化系统净化后,存入饮水储水箱,供航天员饮用。尿处理系统采用蒸汽压缩蒸馏技术,从“尿”中取得“蒸馏水”,尿处理系统能够从6升尿液中提取出5升蒸馏水。萨巴蒂尔反应器最大产水速度为2.5升每小时。净化后的水,可以满足在空间站中长期作业的航天员饮用、清洁和制氧等用途。

(1)以地球为参照物,天宫空间站是________(选填“运动”或“静止”)的；

(2)冷凝水系统中将水蒸气凝结成水,这是一种________(填物态变化名称)现象,该过程需要________(选填“吸热”或“放热”)；

(3)若萨巴蒂尔反应器以最大产水速度产水,3小时可生产出________升再生水；

(4)火箭发射时,会产生频率低于20Hz的________(选填“超声波”或“次声波”)；

(5)由于太空是________环境,出仓后宇航员即使距离很近,也必须使用电磁波来通讯。

《参考答案》

一、单选题

1.D  2.A  3.C  4.A  5.D  6.A  7.C  8.C

二、双选题

9.BD 10.BC 11.AC  12.CD  13.BC

三、作图题

14.

15.

四、实验探究题

16.(1)左  (2)2.6×103(3)(5)1.1  (6)1

17.(1)如图所示

(2)电流表没有调零  (3)0.625  (4)闭合开关S、S1,断开S2     UL·

18.(1)停表(2)B、C   (3)a   不同

五、计算题

19.解：(1)“祝融号”在AB段上运动的速度v＝＝＝0.01m/s……1分

(2)“祝融号”在地球表面的重力G＝mg＝240 kg×10 N/kg＝2 400 N

“祝融号”对火星表面的压力F＝G＝×2400N＝960N…….1分

“祝融号”与火星表面的接触面积S＝6×160cm2＝960cm2＝0.096m2……1分

“祝融号”静止时,对水平火星表面的压强p＝＝＝1×104Pa……1分

(3)“祝融号”重心升高过程,克服重力做功W重＝Gh＝960N×1m＝960J,

重心升高过程中电流做功W2＝＝＝1600J；…………1分

“祝融号”在AB面上匀速直线行驶时阻力做的功

W′＝(W-W2)60%＝(1.24×104J-1600J)×60%＝1.08×104J…………1分

“祝融号”在AB面上匀速直线行驶时所受的阻力F′＝＝＝300N……1分

答：(1)“祝融号”在AB段上运动的速度为0.01m/s；

(2)“祝融号”静止时,对水平火星表面的压强为1×104Pa；

(3)“祝融号”在AB面上匀速直线行驶时所受的阻力为300N。

20.解：(1)电陶炉使用中温挡正常工作时电路中的电流,由P＝UI得：

I1＝＝＝4A…………1分

(2)据P＝知,当开关S、S1闭合,S2接a时,两

电阻并联连接,电路中的总电阻较小,处于高温挡；

开关S、S1闭合,S2接b时,R2被短路,电路中只有

R1工作,电阻较大,处于中温挡。由I＝得电阻

R1＝＝＝550……………1分

处于高温挡时,干路中的电流由P＝UI得I高温＝＝＝5A

此时通过电阻R2的电流I2＝I高温－I1＝5A-4A＝1A……1分

由I＝得电阻R2＝＝＝220Ω………1分

当开关S闭合,S1断开,S2接b时,两个电阻串联在电路中,处于低温挡,此时电陶炉正常工作时消耗的电功率

P低温＝＝＝176W……1分

(3)电陶炉中的水吸收的热量Q吸＝cm(t-t0)＝4.2×103J/(kg·℃)×2kg×(40-25)℃＝1.26×105J……1分

实际电压为198V时,高温挡的实际功率P高温实＝P1实十P2实＝+＝+＝891W

此时高温挡工作200s消耗的电能W＝P高温实t＝891W×200s＝1.782×105J……………1分

此电陶炉的加热效应

η＝＝×100%＝70.7%……1分

答：(1)电陶炉使用“中温挡”正常工作时电路中的电流为4A；

(2)该状态下电陶炉正常工作时消耗的电功率为176W；

(3)此时电陶炉的加热效率为70.7%。

六、综合分析题

21.(1)运动  (2)液化 放热  (3)7.5  (4)次声波  (5)真空
