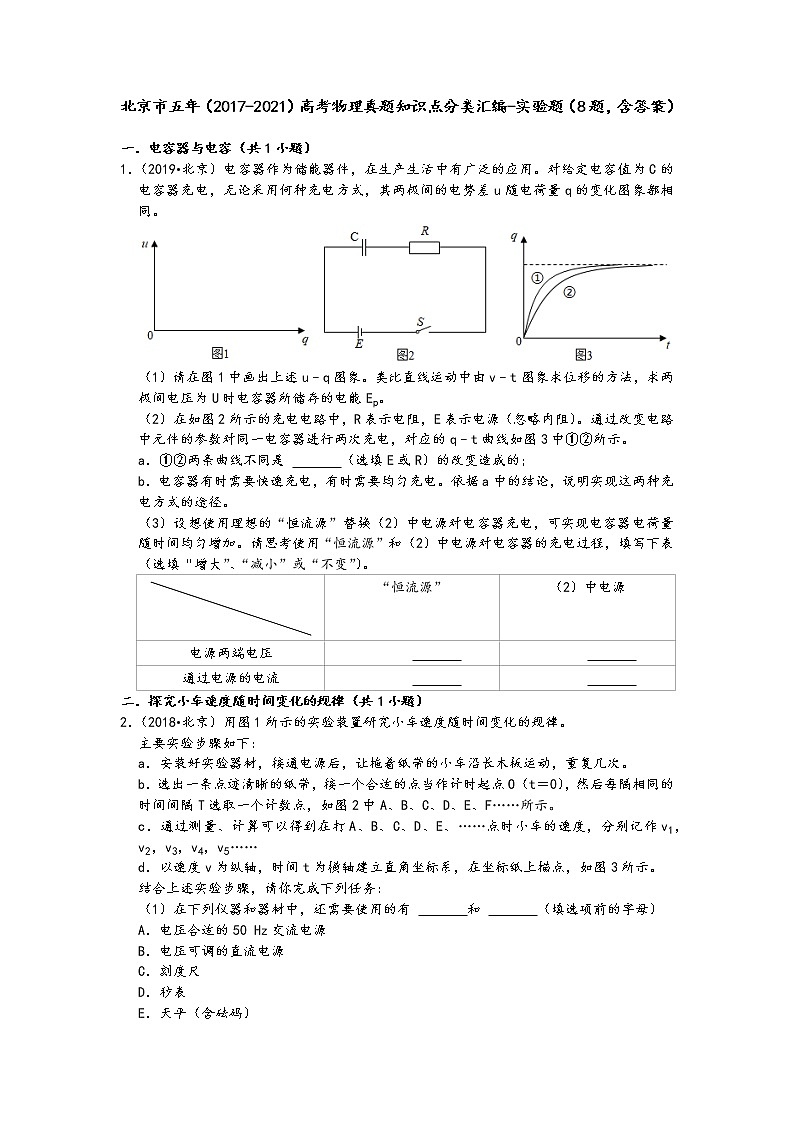

一．电容器与电容（共1小题）
1．（2019•北京）电容器作为储能器件，在生产生活中有广泛的应用。对给定电容值为C的电容器充电，无论采用何种充电方式，其两极间的电势差u随电荷量q的变化图象都相同。

（1）请在图1中画出上述u﹣q图象。类比直线运动中由v﹣t图象求位移的方法，求两极间电压为U时电容器所储存的电能Ep。
（2）在如图2所示的充电电路中，R表示电阻，E表示电源（忽略内阻）。通过改变电路中元件的参数对同一电容器进行两次充电，对应的q﹣t曲线如图3中①②所示。
a．①②两条曲线不同是 　 　（选填E或R）的改变造成的；
b．电容器有时需要快速充电，有时需要均匀充电。依据a中的结论，说明实现这两种充电方式的途径。
（3）设想使用理想的“恒流源”替换（2）中电源对电容器充电，可实现电容器电荷量随时间均匀增加。请思考使用“恒流源”和（2）中电源对电容器的充电过程，填写下表（选填“增大”、“减小”或“不变”）。

“恒流源”
（2）中电源
电源两端电压
　 　
　 　
通过电源的电流
　 　
　 　
二．探究小车速度随时间变化的规律（共1小题）

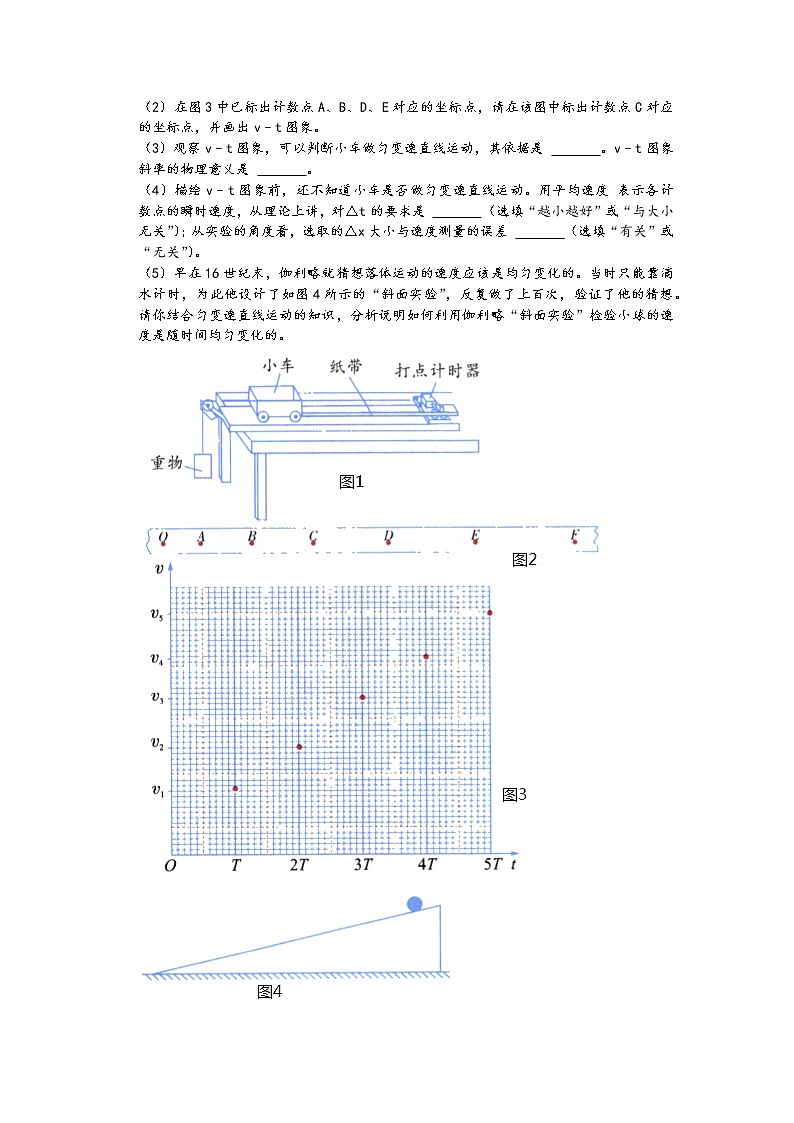

2．（2018•北京）用图1所示的实验装置研究小车速度随时间变化的规律。
主要实验步骤如下：
a．安装好实验器材，接通电源后，让拖着纸带的小车沿长木板运动，重复几次。
b．选出一条点迹清晰的纸带，接一个合适的点当作计时起点O（t＝0），然后每隔相同的时间间隔T选取一个计数点，如图2中A、B、C、D、E、F……所示。
c．通过测量、计算可以得到在打A、B、C、D、E、……点时小车的速度，分别记作v1，v2，v3，v4，v5……
d．以速度v为纵轴，时间t为横轴建立直角坐标系，在坐标纸上描点，如图3所示。
结合上述实验步骤，请你完成下列任务：
（1）在下列仪器和器材中，还需要使用的有 　 　和 　 　（填选项前的字母）
A．电压合适的50 Hz交流电源
B．电压可调的直流电源
C．刻度尺
D．秒表
E．天平（含砝码）
（2）在图3中已标出计数点A、B、D、E对应的坐标点，请在该图中标出计数点C对应的坐标点，并画出v﹣t图象。
（3）观察v﹣t图象，可以判断小车做匀变速直线运动，其依据是 　 　。v﹣t图象斜率的物理意义是 　 　。
（4）描绘v﹣t图象前，还不知道小车是否做匀变速直线运动。用平均速度 表示各计数点的瞬时速度，从理论上讲，对△t的要求是 　 　（选填“越小越好”或“与大小无关”）；从实验的角度看，选取的△x大小与速度测量的误差 　 　（选填“有关”或“无关”）。
（5）早在16世纪末，伽利略就猜想落体运动的速度应该是均匀变化的。当时只能靠滴水计时，为此他设计了如图4所示的“斜面实验”，反复做了上百次，验证了他的猜想。请你结合匀变速直线运动的知识，分析说明如何利用伽利略“斜面实验”检验小球的速度是随时间均匀变化的。

三．探究加速度与物体质量、物体受力的关系（共2小题）

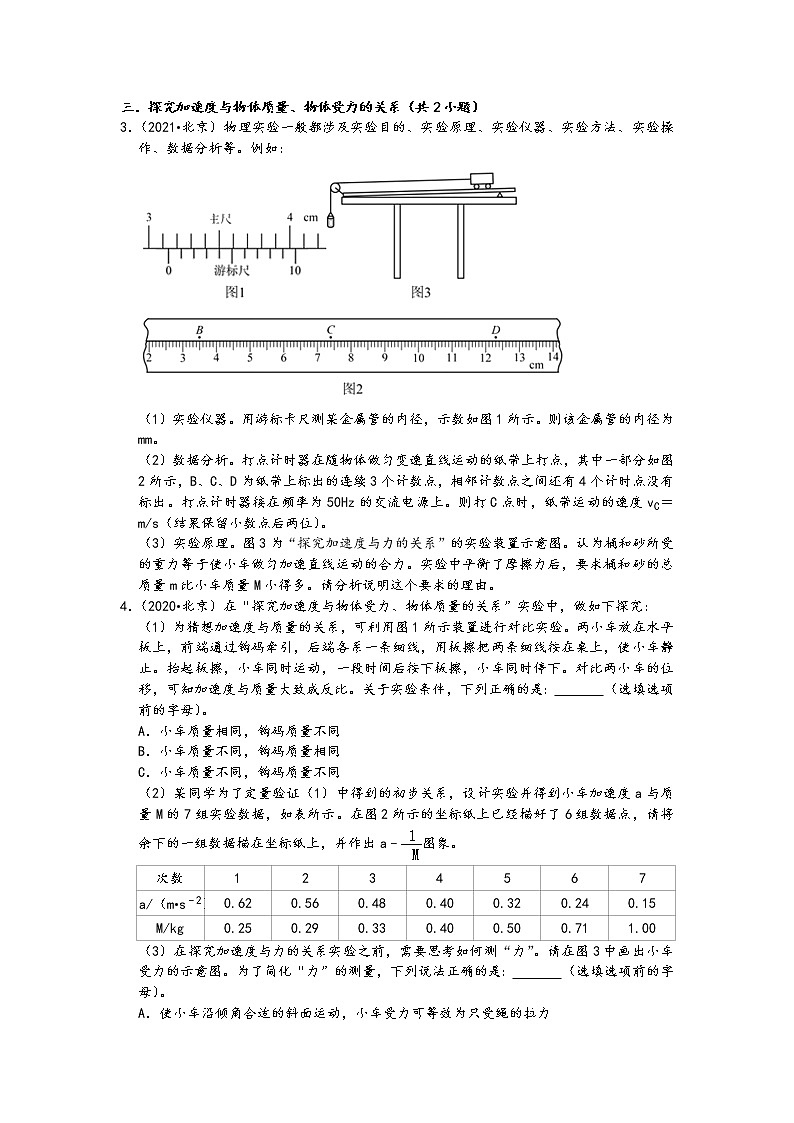

3．（2021•北京）物理实验一般都涉及实验目的、实验原理、实验仪器、实验方法、实验操作、数据分析等。例如：

（1）实验仪器。用游标卡尺测某金属管的内径，示数如图1所示。则该金属管的内径为 　 　mm。
（2）数据分析。打点计时器在随物体做匀变速直线运动的纸带上打点，其中一部分如图2所示，B、C、D为纸带上标出的连续3个计数点，相邻计数点之间还有4个计时点没有标出。打点计时器接在频率为50Hz的交流电源上。则打C点时，纸带运动的速度vC＝　 　m/s（结果保留小数点后两位）。
（3）实验原理。图3为“探究加速度与力的关系”的实验装置示意图。认为桶和砂所受的重力等于使小车做匀加速直线运动的合力。实验中平衡了摩擦力后，要求桶和砂的总质量m比小车质量M小得多。请分析说明这个要求的理由。
4．（2020•北京）在“探究加速度与物体受力、物体质量的关系”实验中，做如下探究：
（1）为猜想加速度与质量的关系，可利用图1所示装置进行对比实验。两小车放在水平板上，前端通过钩码牵引，后端各系一条细线，用板擦把两条细线按在桌上，使小车静止。抬起板擦，小车同时运动，一段时间后按下板擦，小车同时停下。对比两小车的位移，可知加速度与质量大致成反比。关于实验条件，下列正确的是：　 　（选填选项前的字母）。
A．小车质量相同，钩码质量不同
B．小车质量不同，钩码质量相同
C．小车质量不同，钩码质量不同
（2）某同学为了定量验证（1）中得到的初步关系，设计实验并得到小车加速度a与质量M的7组实验数据，如表所示。在图2所示的坐标纸上已经描好了6组数据点，请将余下的一组数据描在坐标纸上，并作出a﹣图象。
次数
1
2
3
4
5
6
7
a/（m•s﹣2）
0.62
0.56
0.48
0.40
0.32
0.24
0.15
M/kg
0.25
0.29
0.33
0.40
0.50
0.71
1.00
（3）在探究加速度与力的关系实验之前，需要思考如何测“力”。请在图3中画出小车受力的示意图。为了简化“力”的测量，下列说法正确的是：　 　（选填选项前的字母）。
A．使小车沿倾角合适的斜面运动，小车受力可等效为只受绳的拉力
B．若斜面倾角过大，小车所受合力将小于绳的拉力
C．无论小车运动的加速度多大，砂和桶的重力都等于绳的拉力
D．让小车的运动趋近于匀速运动，砂和桶的重力才近似等于绳的拉力

四．研究平抛物体的运动（共1小题）
5．（2019•北京）用如图1所示装置研究平抛运动。将白纸和复写纸对齐重叠并固定在竖直的硬板上。钢球沿斜槽轨道PQ滑下后从Q点飞出，落在水平挡板MN上。由于挡板靠近硬板一侧较低，钢球落在挡板上时，钢球侧面会在白纸上挤压出一个痕迹点。移动挡板，重新释放钢球，如此重复，白纸上将留下一系列痕迹点。

（1）下列实验条件必须满足的有 　 　。
A．斜槽轨道光滑
B．斜槽轨道末段水平
C．挡板高度等间距变化
D．每次从斜槽上相同的位置无初速度释放钢球
（2）为定量研究，建立以水平方向为x轴、竖直方向为y轴的坐标系。
a．取平抛运动的起始点为坐标原点，将钢球静置于Q点，钢球的 　 　（选填“最上端”、“最下端”或者“球心”）对应白纸上的位置即为原点；在确定y轴时 　 　（选填“需要”或者“不需要”）y轴与重锤线平行。
b．若遗漏记录平抛轨迹的起始点，也可按下述方法处理数据：如图2所示，在轨迹上取A、B、C三点，AB和BC的水平间距相等且均为x，测得AB和BC的竖直间距分别是y1和y2，则　 　（选填“大于”、“等于”或者“小于”）。可求得钢球平抛的初速度大小为 　 　（已知当地重力加速度为g，结果用上述字母表示）。
（3）为了得到平抛物体的运动轨迹，同学们还提出了以下三种方案，其中可行的是 　 　。
A．从细管水平喷出稳定的细水柱，拍摄照片，即可得到平抛运动轨迹
B．用频闪照相在同一底片上记录平抛小球在不同时刻的位置，平滑连接各位置，即可得到平抛运动轨迹
C．将铅笔垂直于竖直的白纸板放置，笔尖紧靠白纸板，铅笔以一定初速度水平抛出，将会在白纸上留下笔尖的平抛运动轨迹
（4）伽利略曾研究过平抛运动，他推断：从同一炮台水平发射的炮弹，如果不受空气阻力，不论它们能射多远，在空中飞行的时间都一样。这实际上揭示了平抛物体 　 　。
A．在水平方向上做匀速直线运动
B．在竖直方向上做自由落体运动
C．在下落过程中机械能守恒
（5）牛顿设想，把物体从高山上水平抛出，速度一次比一次大，落地点就一次比一次远，如果速度足够大，物体就不再落回地面，它将绕地球运动，成为人造地球卫星。
同样是受地球引力，随着抛出速度增大，物体会从做平抛运动逐渐变为做圆周运动，请分析原因。
五．探究功与速度变化的关系（共1小题）
6．（2017•北京）如图1所示，用质量为m的重物通过滑轮牵引小车，使它在长木板上运动，打点计时器在纸带上记录小车的运动情况。利用该装置可以完成“探究动能定理”的实验。

（1）打点计时器使用的电源是　 　（选填选项前的字母）。
A．直流电源 B．交流电源
（2）实验中，需要平衡摩擦力和其他阻力。正确操作方法是　 　（选填选项前的字母）。
A．把长木板右端垫高 B．改变小车的质量
在不挂重物且　 　（选填选项前的字母）的情况下，轻推一下小车，若小车拖着纸带做匀速运动，表明已经消除了摩擦力和其他阻力的影响。
A．计时器不打点 B．计时器打点
（3）接通电源，释放小车，打点计时器在纸带上打下一系列点，将打下的第一个点标为O．在纸带上依次取A、B、C…若干个计数点，已知相邻计数点间的时间间隔为T．测得A、B、C…各点到O点的距离为x1、x2、x3…，如图2所示。

实验中，重物质量远小于小车质量，可认为小车所受的拉力大小为mg，从打O点打B点的过程中，拉力对小车做的功W＝　 　，打B点时小车的速度v＝　 　。
（4）以v2为纵坐标，W为横坐标，利用实验数据做如图3所示的v2﹣W图象。由此图象可得v2随W变化的表达式为　 　。根据功与能的关系，动能的表达式中可能包含v2这个因子；分析实验结果的单位关系，与图线斜率有关的物理量应是　 　。

（5）假设已经完全消除了摩擦力和其他阻力的影响，若重物质量不满足远小于小车质量的条件，则从理论上分析，图4中正确反映v2﹣W关系的是　 　。

六．测定金属的电阻率（共1小题）
7．（2021•北京）在“测量金属丝的电阻率”实验中，某同学用电流表和电压表测量一金属丝的电阻。

（1）该同学先用欧姆表“×1”挡粗测该金属丝的电阻，示数如图1所示，对应的读数是 　 　Ω。
（2）除电源（电动势3.0V，内阻不计）、电压表（量程0～3V，内阻约3kΩ）、开关、导线若干外，还提供如下实验器材：
A．电流表（量程0～0.6A，内阻约0.1Ω）
B．电流表（量程0～3.0A，内阻约0.02Ω）
C．滑动变阻器（最大阻值10Ω，额定电流2A）
D．滑动变阻器（最大阻值1kΩ，额定电流0.5A）
为了调节方便、测量准确，实验中电流表应选用 　 　，滑动变阻器应选用 　 　。（选填实验器材前对应的字母）
（3）该同学测量金属丝两端的电压U和通过金属丝的电流I，得到多组数据，并在坐标图上标出，如图2所示。请作出该金属丝的U﹣I图线，根据图线得出该金属丝电阻R＝　 　Ω（结果保留小数点后两位）。
（4）用电流传感器测量通过定值电阻的电流，电流随时间变化的图线如图3所示。将定值电阻替换为小灯泡，电流随时间变化的图线如图4所示，请分析说明小灯泡的电流为什么随时间呈现这样的变化。
七．测定电源的电动势和内阻（共1小题）
8．（2020•北京）用图1所示的甲、乙两种方法测量某电源的电动势和内电阻（约为1Ω）。其中R为电阻箱，电流表的内电阻约为0.1Ω，电压表的内电阻约为3kΩ。
（1）利用图1中甲图实验电路测电源的电动势E和内电阻r，所测量的实际是图2中虚线框所示“等效电源”的电动势E和内电阻r′．若电流表内电阻用RA表示，请你用E、r和RA表示出E'、r'，并简要说明理由。
（2）某同学利用图象分析甲、乙两种方法中由电表内电阻引起的实验误差。在图3中，实线是根据实验数据（图甲：U＝IR，图乙：I＝）描点作图得到的U﹣I图象；虚线是该电源的路端电压U随电流I变化的U﹣I图象（没有电表内电阻影响的理想情况）。在图3中，对应图甲电路分析的U﹣I图象是：　 　：对应图乙电路分析的U﹣I图象是：　 　。
（3）综合上述分析，为了减小由电表内电阻引起的实验误差，本实验应选择图1中的　 　（填“甲”或“乙”）。


参考答案与试题解析
一．电容器与电容（共1小题）
1．（2019•北京）电容器作为储能器件，在生产生活中有广泛的应用。对给定电容值为C的电容器充电，无论采用何种充电方式，其两极间的电势差u随电荷量q的变化图象都相同。

（1）请在图1中画出上述u﹣q图象。类比直线运动中由v﹣t图象求位移的方法，求两极间电压为U时电容器所储存的电能Ep。
（2）在如图2所示的充电电路中，R表示电阻，E表示电源（忽略内阻）。通过改变电路中元件的参数对同一电容器进行两次充电，对应的q﹣t曲线如图3中①②所示。
a．①②两条曲线不同是 　R　（选填E或R）的改变造成的；
b．电容器有时需要快速充电，有时需要均匀充电。依据a中的结论，说明实现这两种充电方式的途径。
（3）设想使用理想的“恒流源”替换（2）中电源对电容器充电，可实现电容器电荷量随时间均匀增加。请思考使用“恒流源”和（2）中电源对电容器的充电过程，填写下表（选填“增大”、“减小”或“不变”）。

“恒流源”
（2）中电源
电源两端电压
　增大　
　不变　
通过电源的电流
　不变　
　减小　
【答案】（1）如图所示；；（2）a、R；b、快速充电时，R越小越好；而需要均匀充电时，R越大越好；（3）增大；不变；不变；减小。

【解析】解：（1）根据电容的定义Q＝UC可知，U＝，故电压U与电量为正比例关系，故图象如图所示；
根据图象的性质可知，图象与q轴所围成的面积表示电能，故有：EP＝＝；
（2）a、电源电阻不计，当电容器充满电后，电容器两端电压等于电源电动势。由图可知，充电时间不同，而最大电量相等，故说明图象不同的原因是电阻R的改变造成的；
b、由图象可知，当R越小，充电时间越短；R越大，电荷量随时间变化趋向均匀，故需要快速充电时，R越小越好；而需要均匀充电时，R越大越好；
（3）由于电容充电后两板间的电势差增大，因此需要恒流源的电压增大才能保证电量随时间均匀增加；而（2）中电源电动势不变，而内阻忽略不计，故两端电压不变；所以使用恒流源时，电流不变，而使用（2）中电源时电流减小。
二．探究小车速度随时间变化的规律（共1小题）
2．（2018•北京）用图1所示的实验装置研究小车速度随时间变化的规律。
主要实验步骤如下：
a．安装好实验器材，接通电源后，让拖着纸带的小车沿长木板运动，重复几次。
b．选出一条点迹清晰的纸带，接一个合适的点当作计时起点O（t＝0），然后每隔相同的时间间隔T选取一个计数点，如图2中A、B、C、D、E、F……所示。
c．通过测量、计算可以得到在打A、B、C、D、E、……点时小车的速度，分别记作v1，v2，v3，v4，v5……
d．以速度v为纵轴，时间t为横轴建立直角坐标系，在坐标纸上描点，如图3所示。
结合上述实验步骤，请你完成下列任务：
（1）在下列仪器和器材中，还需要使用的有 　A　和 　C　（填选项前的字母）
A．电压合适的50 Hz交流电源
B．电压可调的直流电源
C．刻度尺
D．秒表
E．天平（含砝码）
（2）在图3中已标出计数点A、B、D、E对应的坐标点，请在该图中标出计数点C对应的坐标点，并画出v﹣t图象。
（3）观察v﹣t图象，可以判断小车做匀变速直线运动，其依据是 　小车的速度随着时间均匀变化　。v﹣t图象斜率的物理意义是 　加速度　。
（4）描绘v﹣t图象前，还不知道小车是否做匀变速直线运动。用平均速度 表示各计数点的瞬时速度，从理论上讲，对△t的要求是 　越小越好　（选填“越小越好”或“与大小无关”）；从实验的角度看，选取的△x大小与速度测量的误差 　有关　（选填“有关”或“无关”）。
（5）早在16世纪末，伽利略就猜想落体运动的速度应该是均匀变化的。当时只能靠滴水计时，为此他设计了如图4所示的“斜面实验”，反复做了上百次，验证了他的猜想。请你结合匀变速直线运动的知识，分析说明如何利用伽利略“斜面实验”检验小球的速度是随时间均匀变化的。

【答案】（1）A，C；（2）如上图所示；（3）小车的速度随着时间均匀变化，加速度；（4）越小越好，有关；（5）通过不同位移，与其对应的时间平方是否成正比，即可检验小球的速度是随时间均匀变化的。
【解析】解：（1）在下列仪器和器材中，还需要使用的有电压合适的50 Hz交流电源，供打点计时器使用；
还需要刻度尺，来测量各点的位移大小，从而算出各自速度大小；
（2）根据标出计数点A、B、D、E对应的坐标点位置，及C点对应的时间，从而确定C点的位置，再将各点平滑连接，
如图所示：

（3）由v﹣t图象是倾斜的直线，可知速度随着时间是均匀变化的，说明小车是做匀变速直线运动，图象的斜率，表示小车的加速度；
（4）当不知道小车是否做匀变速直线运动，若用平均速度 表示各计数点的瞬时速度，从理论上讲，对△t的要求是越小越好，即，才使得平均速度接近瞬时速度；
从实验的角度看，选取的△x大小与速度测量的误差有关；
（5）“斜面实验”小球做匀加速直线运动，若小球的初速度为零，依据运动学速度公式，则速度与时间成正比，那么位移与时间的平方成正比，
因此只需要测量小球在不同位移内对应的时间，从而可检验小球的速度是否随着时间均匀变化。
三．探究加速度与物体质量、物体受力的关系（共2小题）
3．（2021•北京）物理实验一般都涉及实验目的、实验原理、实验仪器、实验方法、实验操作、数据分析等。例如：

（1）实验仪器。用游标卡尺测某金属管的内径，示数如图1所示。则该金属管的内径为 　31.4　mm。
（2）数据分析。打点计时器在随物体做匀变速直线运动的纸带上打点，其中一部分如图2所示，B、C、D为纸带上标出的连续3个计数点，相邻计数点之间还有4个计时点没有标出。打点计时器接在频率为50Hz的交流电源上。则打C点时，纸带运动的速度vC＝　0.44　m/s（结果保留小数点后两位）。
（3）实验原理。图3为“探究加速度与力的关系”的实验装置示意图。认为桶和砂所受的重力等于使小车做匀加速直线运动的合力。实验中平衡了摩擦力后，要求桶和砂的总质量m比小车质量M小得多。请分析说明这个要求的理由。
【答案】（1）31.4；（2）0.44；（3）见解析。
【解析】解：（1）游标卡尺的精度为0.1mm，主尺读数为3.1cm＝31mm，游标尺读数为4×0.1mm＝0.4mm，故该金属管的内径为31mm+0.4mm＝31.4mm
（2）相邻计数点之间还有4个计时点没有标出，相邻两点的时间为t＝5T＝5×0.02s＝0.1s，根据匀变速直线运动中间时刻瞬时速度等于这段时间的平均速度可知vC＝＝m/s＝0.44m/s
（3）设绳的拉力为T，小车运动的加速度为a。对桶和砂，有mg﹣T＝ma；对小车，有T＝Ma。得T＝。小车受到细绳的拉力T等于小车受到的合力F，即F＝＝。可见，只有桶和砂的总质量m比小车质量M小得多时，才能认为桶和砂所受的重力mg等于使小车做匀加速直线运动的合力F。
4．（2020•北京）在“探究加速度与物体受力、物体质量的关系”实验中，做如下探究：
（1）为猜想加速度与质量的关系，可利用图1所示装置进行对比实验。两小车放在水平板上，前端通过钩码牵引，后端各系一条细线，用板擦把两条细线按在桌上，使小车静止。抬起板擦，小车同时运动，一段时间后按下板擦，小车同时停下。对比两小车的位移，可知加速度与质量大致成反比。关于实验条件，下列正确的是：　B　（选填选项前的字母）。
A．小车质量相同，钩码质量不同
B．小车质量不同，钩码质量相同
C．小车质量不同，钩码质量不同
（2）某同学为了定量验证（1）中得到的初步关系，设计实验并得到小车加速度a与质量M的7组实验数据，如表所示。在图2所示的坐标纸上已经描好了6组数据点，请将余下的一组数据描在坐标纸上，并作出a﹣图象。
次数
1
2
3
4
5
6
7
a/（m•s﹣2）
0.62
0.56
0.48
0.40
0.32
0.24
0.15
M/kg
0.25
0.29
0.33
0.40
0.50
0.71
1.00
（3）在探究加速度与力的关系实验之前，需要思考如何测“力”。请在图3中画出小车受力的示意图。为了简化“力”的测量，下列说法正确的是：　AD　（选填选项前的字母）。
A．使小车沿倾角合适的斜面运动，小车受力可等效为只受绳的拉力
B．若斜面倾角过大，小车所受合力将小于绳的拉力
C．无论小车运动的加速度多大，砂和桶的重力都等于绳的拉力
D．让小车的运动趋近于匀速运动，砂和桶的重力才近似等于绳的拉力

【答案】（1）B；（2）a﹣图象见解答；（3）受力图见解答；AD。
【解析】解：（1）为猜想加速度与质量的关系，应该控制合外力一定（即钩码的质量一定），改变小车的质量的大小，从而分析加速度的大小，故AC错误、B正确；
（2）根据图2中的点可知少第4组，即M＝0.4kg，＝kg﹣1＝2.5kg﹣1，点迹如图，作出a﹣图象如图所示：

（3）小车受力的示意图如图所示：

A、使小车沿倾角合适的斜面运动，小车所受重力沿斜面的分力刚好等于小车所受的摩擦力，则小车受力可等效为只受绳的拉力，故A正确；
B、若斜面倾角过大，重力沿斜面的分力大于摩擦力，小车所受合力将大于绳的拉力，不利于简化“力”的测量，故B错误；
C、由牛顿第二定律可知，无论小车运动的加速度多大，砂和桶的重力都大于绳的拉力，故C错误；
D、当砂和砂桶的质量m远小于小车的质量M时，可认为砂和砂桶的重力近似等于绳的拉力，以m与M的整体为研究对象，则有a＝，当m＜＜M时，a趋近等于零，即让小车的运动趋近于匀速运动，砂和桶的重力才近似等于绳的拉力，故D正确。
故选：AD。
四．研究平抛物体的运动（共1小题）
5．（2019•北京）用如图1所示装置研究平抛运动。将白纸和复写纸对齐重叠并固定在竖直的硬板上。钢球沿斜槽轨道PQ滑下后从Q点飞出，落在水平挡板MN上。由于挡板靠近硬板一侧较低，钢球落在挡板上时，钢球侧面会在白纸上挤压出一个痕迹点。移动挡板，重新释放钢球，如此重复，白纸上将留下一系列痕迹点。

（1）下列实验条件必须满足的有 　BD　。
A．斜槽轨道光滑
B．斜槽轨道末段水平
C．挡板高度等间距变化
D．每次从斜槽上相同的位置无初速度释放钢球
（2）为定量研究，建立以水平方向为x轴、竖直方向为y轴的坐标系。
a．取平抛运动的起始点为坐标原点，将钢球静置于Q点，钢球的 　球心　（选填“最上端”、“最下端”或者“球心”）对应白纸上的位置即为原点；在确定y轴时 　需要　（选填“需要”或者“不需要”）y轴与重锤线平行。
b．若遗漏记录平抛轨迹的起始点，也可按下述方法处理数据：如图2所示，在轨迹上取A、B、C三点，AB和BC的水平间距相等且均为x，测得AB和BC的竖直间距分别是y1和y2，则　大于　（选填“大于”、“等于”或者“小于”）。可求得钢球平抛的初速度大小为 　x　（已知当地重力加速度为g，结果用上述字母表示）。
（3）为了得到平抛物体的运动轨迹，同学们还提出了以下三种方案，其中可行的是 　AB　。
A．从细管水平喷出稳定的细水柱，拍摄照片，即可得到平抛运动轨迹
B．用频闪照相在同一底片上记录平抛小球在不同时刻的位置，平滑连接各位置，即可得到平抛运动轨迹
C．将铅笔垂直于竖直的白纸板放置，笔尖紧靠白纸板，铅笔以一定初速度水平抛出，将会在白纸上留下笔尖的平抛运动轨迹
（4）伽利略曾研究过平抛运动，他推断：从同一炮台水平发射的炮弹，如果不受空气阻力，不论它们能射多远，在空中飞行的时间都一样。这实际上揭示了平抛物体 　B　。
A．在水平方向上做匀速直线运动
B．在竖直方向上做自由落体运动
C．在下落过程中机械能守恒
（5）牛顿设想，把物体从高山上水平抛出，速度一次比一次大，落地点就一次比一次远，如果速度足够大，物体就不再落回地面，它将绕地球运动，成为人造地球卫星。
同样是受地球引力，随着抛出速度增大，物体会从做平抛运动逐渐变为做圆周运动，请分析原因。
【答案】（1）BD；（2）a、球心；需要；b、大于；x；（3）AB；（4）B；（5）物体初速度较小时，运动范围很小，引力可以看作恒力﹣﹣重力，做平抛运动；随着物体初速度增大，运动范围变大，引力不再看作恒力；当物体初速度达到第一宇宙速度时，做圆周运动而成为地球卫星。
【解析】解：（1）ABD、为了能画出平抛运动轨迹，首先保证小球做的是平抛运动，所以斜槽轨道不一定要光滑，但必须是水平的。同时要让小球总是从同一位置释放，这样才能找到同一运动轨迹上的几个点；故A错误，BD正确；
C、挡板只要能记录下小球下落在不同高度时的不同的位置即可，不需要等间距变化；故C错误；
（2）a、小球在运动中记录下的是其球心的位置，故抛出点也应是小球静置于Q点时球心的位置；故应以球心在白纸上的位置为坐标原点；小球在竖直方向为自由落体运动，故y轴必须保证与重锤线平行；
b、如果A点是抛出点，则在竖直方向上为初速度为零的匀加速直线运动，则AB和BC的竖直间距之比为1：3；但由于A点不是抛出点，故在A点已经具有竖直分速度，故竖直间距之比大于1：3；
由于两段水平距离相等，故时间相等，根据y2﹣y1＝gt2可知t＝，则初速度v＝＝x；
（3）A．从细管水平喷出稳定的细水柱，拍摄照片，即可得到平抛运动轨迹，此方案是可行的；
B．用频闪照相在同一底片上记录平抛小球在不同时刻的位置，平滑连接各位置，即可得到平抛运动轨迹，此方案是可行的；
C．将铅笔垂直于竖直的白纸板放置，笔尖紧靠白纸板，铅笔以一定初速度水平抛出，由于铅笔和纸之间没有压力，故不会形成运动轨迹，故C不可行；
故选：C；
（4）伽利略说明了小球由同一高度下落时的等时性，故只能说明小球在竖直方向为自由落体运动，无法说明水平方向上的匀速直线运动和是否机械能守恒；
（5）物体初速度较小时，运动范围很小，引力可以看作恒力﹣﹣重力，做平抛运动；随着物体初速度增大，运动范围变大，引力不再看作恒力；当物体初速度达到第一宇宙速度时，做圆周运动而成为地球卫星。
五．探究功与速度变化的关系（共1小题）
6．（2017•北京）如图1所示，用质量为m的重物通过滑轮牵引小车，使它在长木板上运动，打点计时器在纸带上记录小车的运动情况。利用该装置可以完成“探究动能定理”的实验。

（1）打点计时器使用的电源是　B　（选填选项前的字母）。
A．直流电源 B．交流电源
（2）实验中，需要平衡摩擦力和其他阻力。正确操作方法是　A　（选填选项前的字母）。
A．把长木板右端垫高 B．改变小车的质量
在不挂重物且　B　（选填选项前的字母）的情况下，轻推一下小车，若小车拖着纸带做匀速运动，表明已经消除了摩擦力和其他阻力的影响。
A．计时器不打点 B．计时器打点
（3）接通电源，释放小车，打点计时器在纸带上打下一系列点，将打下的第一个点标为O．在纸带上依次取A、B、C…若干个计数点，已知相邻计数点间的时间间隔为T．测得A、B、C…各点到O点的距离为x1、x2、x3…，如图2所示。

实验中，重物质量远小于小车质量，可认为小车所受的拉力大小为mg，从打O点打B点的过程中，拉力对小车做的功W＝　mgx2　，打B点时小车的速度v＝　　。
（4）以v2为纵坐标，W为横坐标，利用实验数据做如图3所示的v2﹣W图象。由此图象可得v2随W变化的表达式为　0.008+4.69W　。根据功与能的关系，动能的表达式中可能包含v2这个因子；分析实验结果的单位关系，与图线斜率有关的物理量应是　质量　。

（5）假设已经完全消除了摩擦力和其他阻力的影响，若重物质量不满足远小于小车质量的条件，则从理论上分析，图4中正确反映v2﹣W关系的是　A　。

【答案】（1）B；（2）A；B；（3）mgx2；；（4）0.008+4.69W；质量；（5）A。
【解析】解：（1）打点计时器使用的是交流电，故选：B；
（2）平衡摩擦力的方法是：把木板一段垫高，让小车滑下，当小车匀速运动时，就意味着摩擦力抵消了，故选：A；
此时应当让打点计时器打点，因为打点计时器也会有摩擦力，故选：B；
（3）由于近似认为拉力等于重力，所以根据W＝FS可知，拉力做功为W＝mgx2；
中点时刻的速度等于该段时间内的平均速度，所以B点的速度等于AC段的平均速度，即V＝＝；
（4）根据图象上的点，可以得出得v2随W变化的表达式为：v2＝0.008+4.69W；
功是能量转化的量度，所以功和能的单位是相同的，斜率设为k，则k＝，代入单位后，k的单位为kg﹣1，所以与该斜率有关的物理量为质量；
（5）如果实验中完全消除了摩擦力和其它阻力，那么重物重力做的功就等于重锤和小车动能的增加量；
即：W＝（M+m）v2，期中W＝mgh，质量都是定值，所以v2与W成正比，A图正确。
故选：A
六．测定金属的电阻率（共1小题）
7．（2021•北京）在“测量金属丝的电阻率”实验中，某同学用电流表和电压表测量一金属丝的电阻。

（1）该同学先用欧姆表“×1”挡粗测该金属丝的电阻，示数如图1所示，对应的读数是 　6　Ω。
（2）除电源（电动势3.0V，内阻不计）、电压表（量程0～3V，内阻约3kΩ）、开关、导线若干外，还提供如下实验器材：
A．电流表（量程0～0.6A，内阻约0.1Ω）
B．电流表（量程0～3.0A，内阻约0.02Ω）
C．滑动变阻器（最大阻值10Ω，额定电流2A）
D．滑动变阻器（最大阻值1kΩ，额定电流0.5A）
为了调节方便、测量准确，实验中电流表应选用 　A　，滑动变阻器应选用 　C　。（选填实验器材前对应的字母）
（3）该同学测量金属丝两端的电压U和通过金属丝的电流I，得到多组数据，并在坐标图上标出，如图2所示。请作出该金属丝的U﹣I图线，根据图线得出该金属丝电阻R＝　5.80　Ω（结果保留小数点后两位）。
（4）用电流传感器测量通过定值电阻的电流，电流随时间变化的图线如图3所示。将定值电阻替换为小灯泡，电流随时间变化的图线如图4所示，请分析说明小灯泡的电流为什么随时间呈现这样的变化。
【答案】（1）6；（2）A；C；（3）如答图1；5.80；（4）由于灯丝的电阻随温度的升高而变大，刚闭合开关时，灯丝温度较低，电阻较小，电流较大；随着灯丝温度升高，灯丝电阻逐渐增大，电流逐渐减小；当灯丝发热与散热平衡时，温度保持不变，电阻不变，电流保持不变。
【解析】解：（1）欧姆表刻度值为6，挡位为“×1”，则读数为：6×1Ω＝6Ω；（欧姆表刻度不均匀，用其粗测电阻值，可以不估读。）
（2）电源电动势为3.0V，电压表量程最大值为3V，则流过待测金属丝的最大电流约为A＝0.5A，故电流表应选择量程0～0.6A的，故电流表应选用A；
待测金属丝的电阻约为6Ω，对于最大阻值10Ω和1kΩ的两个滑动变阻器，为了调节方便，应选择最大值为10Ω的滑动变阻器，故滑动变阻器应选用C；
（3）该金属丝的U﹣I图像为：

作出的图线为直线，则金属丝的电阻保持不变，图线经过原点，为使相对误差较小，取I、U的值较大的点（0.5A、2.9V），则R＝Ω＝5.80Ω；
（4）由于灯丝的电阻随温度的升高而变大，刚闭合开关时，灯丝温度较低，电阻较小，电流较大；随着灯丝温度升高，灯丝电阻逐渐增大，电流逐渐减小；当灯丝发热与散热平衡时，温度保持不变，电阻不变，电流保持不变。
七．测定电源的电动势和内阻（共1小题）
8．（2020•北京）用图1所示的甲、乙两种方法测量某电源的电动势和内电阻（约为1Ω）。其中R为电阻箱，电流表的内电阻约为0.1Ω，电压表的内电阻约为3kΩ。
（1）利用图1中甲图实验电路测电源的电动势E和内电阻r，所测量的实际是图2中虚线框所示“等效电源”的电动势E和内电阻r′．若电流表内电阻用RA表示，请你用E、r和RA表示出E'、r'，并简要说明理由。
（2）某同学利用图象分析甲、乙两种方法中由电表内电阻引起的实验误差。在图3中，实线是根据实验数据（图甲：U＝IR，图乙：I＝）描点作图得到的U﹣I图象；虚线是该电源的路端电压U随电流I变化的U﹣I图象（没有电表内电阻影响的理想情况）。在图3中，对应图甲电路分析的U﹣I图象是：　C　：对应图乙电路分析的U﹣I图象是：　A　。
（3）综合上述分析，为了减小由电表内电阻引起的实验误差，本实验应选择图1中的　乙　（填“甲”或“乙”）。

【答案】（1）E′＝E，r′＝r+RA，理由如上所述；（2）C，A；（3）乙。
【解析】解：（1）将电源和电流表视为等效电源，电源电动势是电源本身具有的属性，电流表不具有产生电动势的本领，所以等效电源的电动势仍然为E′＝E
而电流表的内阻和电动势的内阻作为等效电源的内阻，即：r′＝r+RA
（2）对甲图，考虑电表内阻时，根据闭合电路欧姆定律得：E＝U路+Ir内＝U+I（r+RA）
变形得：U＝﹣（r+RA）I+E
直接通过实验获得数据，可得：U＝﹣rI+E
图象与纵轴截距均为电源电动势E，虚线对应的斜率的绝对值为r+RA，实线对应的斜率绝对值为r，所以对应图甲电路分析的图象是C；
对乙图，考虑电表内阻时（即虚线对应的真实情况），根据闭合电路欧姆定律得：E＝U路+Ir内＝U+＝U+Ir+
变形得U＝I+E
直接通过实验获得数据，可得U＝﹣rI′+E
虚线对应的斜率绝对值为r，实线对应的斜率绝对值为＜r，虚线对应的纵轴截距为E，实线对应的纵轴截距为＜E；两图线在U＝0时，对应的短路电流均为I短＝，所以对应图乙电路分析的U﹣I图象是A。
（3）图甲虽然测量的电源电动势准确，但电流表分压较为明显，所以内阻测量的误差很大；图乙虽然电动势和内阻测量均偏小，但是电压表内阻很大，分流不明显，所以电动势和内阻的测量误差较小，所以选择图乙可以减小由电表内电阻引起的实验误差。
