山东济南2017-2021五年中考物理真题填空、作图、简答、计算题按题型及知识点分类汇编

这是一份山东济南2017-2021五年中考物理真题填空、作图、简答、计算题按题型及知识点分类汇编，共44页。



【按题型分类】

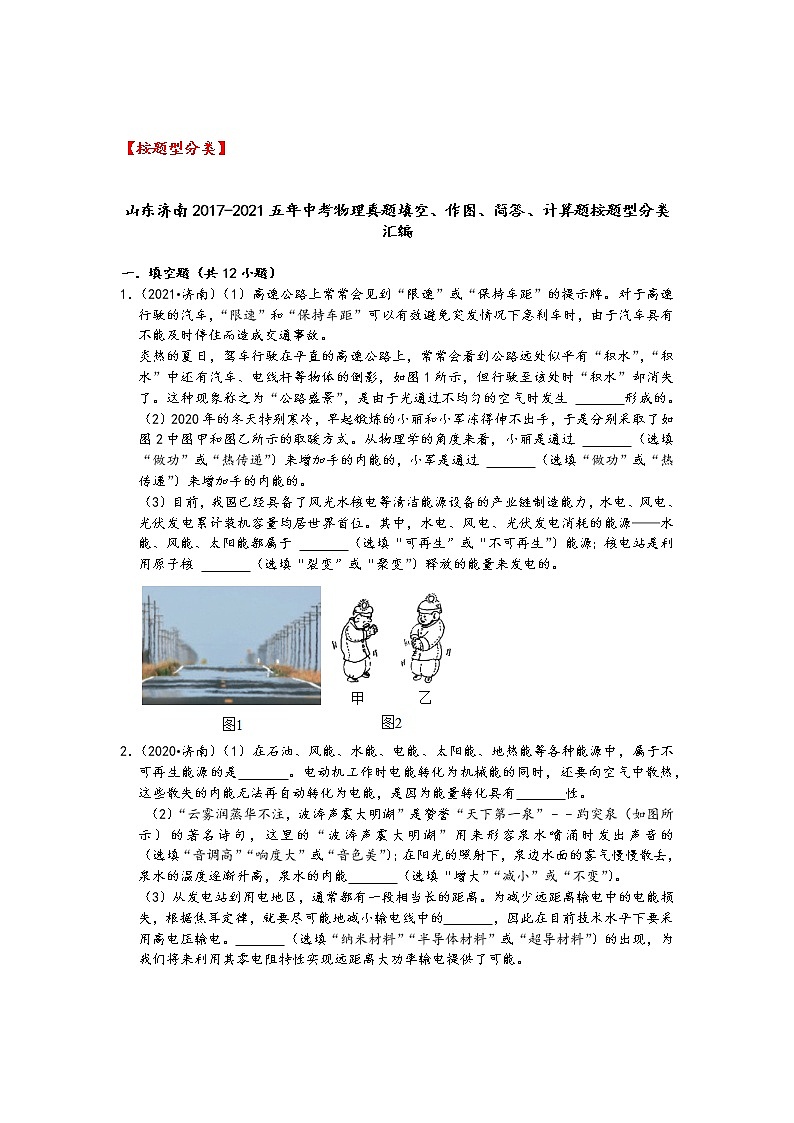

山东济南2017-2021五年中考物理真题填空、作图、简答、计算题按题型分类汇编

一．填空题（共12小题）
1．（2021•济南）（1）高速公路上常常会见到“限速”或“保持车距”的提示牌。对于高速行驶的汽车，“限速”和“保持车距”可以有效避免突发情况下急刹车时，由于汽车具有 　 　不能及时停住而造成交通事故。
炎热的夏日，驾车行驶在平直的高速公路上，常常会看到公路远处似乎有“积水”，“积水”中还有汽车、电线杆等物体的倒影，如图1所示，但行驶至该处时“积水”却消失了。这种现象称之为“公路盛景”，是由于光通过不均匀的空气时发生 　 　形成的。（2）2020年的冬天特别寒冷，早起锻炼的小丽和小军冻得伸不出手，于是分别采取了如图2中图甲和图乙所示的取暖方式。从物理学的角度来看，小丽是通过 　 　（选填“做功”或“热传递”）来增加手的内能的，小军是通过 　 　（选填“做功”或“热传递”）来增加手的内能的。
（3）目前，我国已经具备了风光水核电等清洁能源设备的产业链制造能力，水电、风电、光伏发电累计装机容量均居世界首位。其中，水电、风电、光伏发电消耗的能源——水能、风能、太阳能都属于 　 　（选填“可再生”或“不可再生”）能源；核电站是利用原子核 　 　（选填“裂变”或“聚变”）释放的能量来发电的。

2．（2020•济南）（1）在石油、风能、水能、电能、太阳能、地热能等各种能源中，属于不可再生能源的是　 　。电动机工作时电能转化为机械能的同时，还要向空气中散热，这些散失的内能无法再自动转化为电能，是因为能量转化具有　 　性。
（2）“云雾润蒸华不注，波涛声震大明湖”是赞誉“天下第一泉”﹣﹣趵突泉（如图所示）的著名诗句，这里的“波涛声震大明湖”用来形容泉水喷涌时发出声音的　 　（选填“音调高”“响度大”或“音色美”）；在阳光的照射下，泉边水面的雾气慢慢散去，泉水的温度逐渐升高，泉水的内能　 　（选填“增大”“减小”或“不变”）。
（3）从发电站到用电地区，通常都有一段相当长的距离。为减少远距离输电中的电能损失，根据焦耳定律，就要尽可能地减小输电线中的　 　，因此在目前技术水平下要采用高电压输电。　 　（选填“纳米材料”“半导体材料”或“超导材料”）的出现，为我们将来利用其零电阻特性实现远距离大功率输电提供了可能。

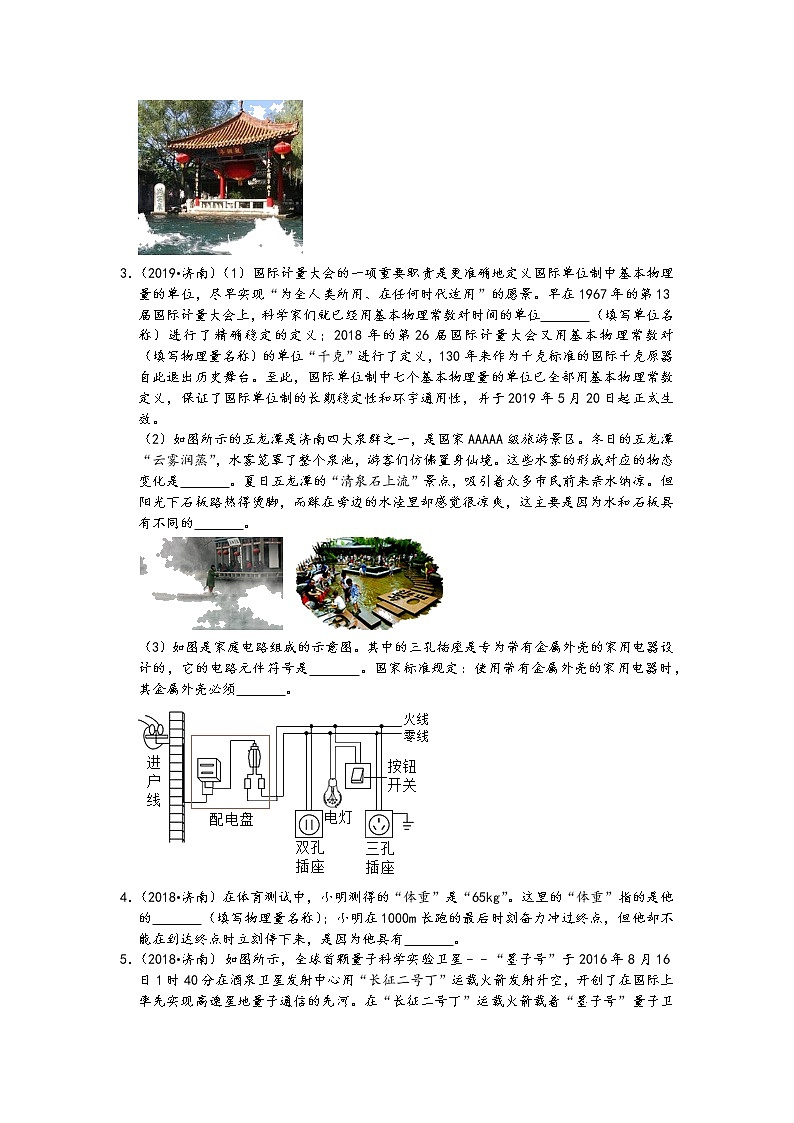

3．（2019•济南）（1）国际计量大会的一项重要职责是更准确地定义国际单位制中基本物理量的单位，尽早实现“为全人类所用、在任何时代适用”的愿景。早在1967年的第13届国际计量大会上，科学家们就已经用基本物理常数对时间的单位　 　（填写单位名称）进行了精确稳定的定义；2018年的第26届国际计量大会又用基本物理常数对　 　（填写物理量名称）的单位“千克”进行了定义，130年来作为千克标准的国际千克原器自此退出历史舞台。至此，国际单位制中七个基本物理量的单位已全部用基本物理常数定义，保证了国际单位制的长期稳定性和环宇通用性，并于2019年5月20日起正式生效。
（2）如图所示的五龙潭是济南四大泉群之一，是国家AAAAA级旅游景区。冬日的五龙潭“云雾润蒸”，水雾笼罩了整个泉池，游客们仿佛置身仙境。这些水雾的形成对应的物态变化是　 　。夏日五龙潭的“清泉石上流”景点，吸引着众多市民前来亲水纳凉。但阳光下石板路热得烫脚，而踩在旁边的水洼里却感觉很凉爽，这主要是因为水和石板具有不同的　 　。

（3）如图是家庭电路组成的示意图。其中的三孔插座是专为带有金属外壳的家用电器设计的，它的电路元件符号是　 　。国家标准规定：使用带有金属外壳的家用电器时，其金属外壳必须　 　。

4．（2018•济南）在体育测试中，小明测得的“体重”是“65kg”。这里的“体重”指的是他的　 　（填写物理量名称）；小明在1000m长跑的最后时刻奋力冲过终点，但他却不能在到达终点时立刻停下来，是因为他具有　 　。

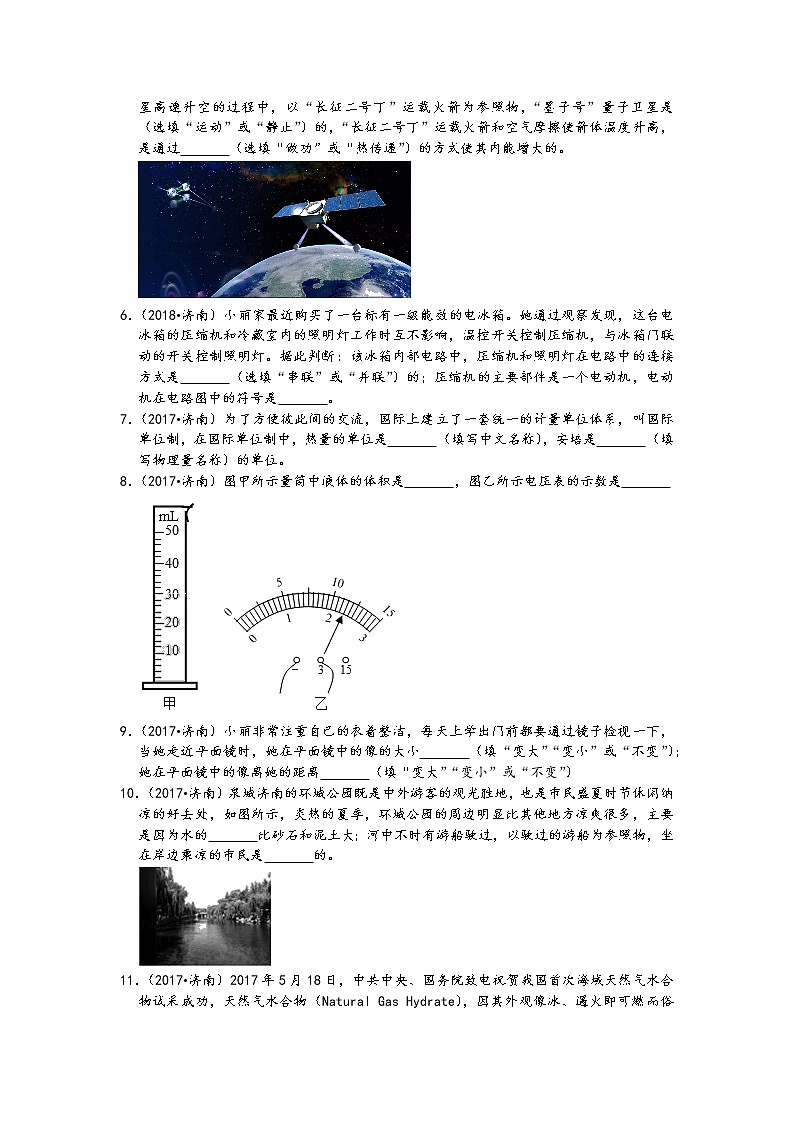

5．（2018•济南）如图所示，全球首颗量子科学实验卫星﹣﹣“墨子号”于2016年8月16日1时40分在酒泉卫星发射中心用“长征二号丁”运载火箭发射升空，开创了在国际上率先实现高速星地量子通信的先河。在“长征二号丁”运载火箭载着“墨子号”量子卫星高速升空的过程中，以“长征二号丁”运载火箭为参照物，“墨子号”量子卫星是　 　（选填“运动”或“静止”）的，“长征二号丁”运载火箭和空气摩擦使箭体温度升高，是通过　 　（选填“做功”或“热传递”）的方式使其内能增大的。

6．（2018•济南）小丽家最近购买了一台标有一级能效的电冰箱。她通过观察发现，这台电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关控制压缩机，与冰箱门联动的开关控制照明灯。据此判断：该冰箱内部电路中，压缩机和照明灯在电路中的连接方式是　 　（选填“串联”或“并联”）的；压缩机的主要部件是一个电动机，电动机在电路图中的符号是　 　。
7．（2017•济南）为了方便彼此间的交流，国际上建立了一套统一的计量单位体系，叫国际单位制，在国际单位制中，热量的单位是　 　（填写中文名称），安培是　 　（填写物理量名称）的单位。
8．（2017•济南）图甲所示量筒中液体的体积是　 　，图乙所示电压表的示数是　 　

9．（2017•济南）小丽非常注重自己的衣着整洁，每天上学出门前都要通过镜子检视一下，当她走近平面镜时，她在平面镜中的像的大小　 　（填“变大”“变小”或“不变”）；她在平面镜中的像离她的距离　 　（填“变大”“变小”或“不变”）
10．（2017•济南）泉城济南的环城公园既是中外游客的观光胜地，也是市民盛夏时节休闲纳凉的好去处，如图所示，炎热的夏季，环城公园的周边明显比其他地方凉爽很多，主要是因为水的　 　比砂石和泥土大；河中不时有游船驶过，以驶过的游船为参照物，坐在岸边乘凉的市民是　 　的。

11．（2017•济南）2017年5月18日，中共中央、国务院致电祝贺我国首次海域天然气水合物试采成功，天然气水合物（Natural Gas Hydrate），因其外观像冰、遇火即可燃而俗称“可燃冰”，如图所示，它燃烧后仅会生成少量的二氧化碳和水，污染比　 　（只填一种）等传统能源小很多，是一种绿色清洁能源，据中央电视台报道，同一辆汽车一次加100L天然气能跑300km，加入相同体积的可燃冰就能跑50 000km，这说明可燃冰与天然气相比具有更大的　 　。

12．（2017•济南）（1）伽利略认为，如果图示中的斜面是光滑的，那么当小球从左侧某一高度向下运动时，无论右侧斜面坡度如何，小球都会沿斜面上升到相同的高度，这是因为小球在这一运动过程中，能的总量是　 　的。
（2）众所周知，内能会从温度高的物体转移到温度低的物体，但不可能自动地从温度低的物体转移到温度高的物体；由于摩擦总会有一些机械能转化为内能散失到空气中，但散失到空气中的内能却不可能自动地再转化为机械能，这是因为能量的转化或转移具有　 　。

二．作图题（共2小题）
13．（2017•济南）2017年4月20日19时41分，搭载天舟一号货运飞船的长征七号遥二运载火箭在文昌航天发射场点火发射，图示为长征七号遥二运载火箭在空中飞行时的雄姿，请你画出它受到的重力示意图。

14．（2017•济南）为响应国家“节能减排”的号召，海右中学办公楼内每个楼道照明灯均由光控开关和声控开关自动控制，光控开关S1在天黑时自动闭合，天亮时自动断开；声控开关S2在有人走近发出声音时自动闭合，无人走动时自动断开，这样，楼道照明灯只有在夜间有人走近时才会发光，其余时间均不发光，请你画出该楼内其中一盏楼道照明灯的电路图。
三．解答题（共2小题）
15．（2017•济南）小刚同学放学回家的路上，脚被路边的石块绊了一下，向前跌倒，如图所示，请你用惯性的知识解释这一现象。

16．（2017•济南）如图所示电路中，灯泡L标有“12V 3W”字样，R为定值电阻，闭合开关S后，灯泡L恰好正常发光，电流表的示数为0.45A，通过计算回答：
（1）灯泡L的额定电流是多少安？
（2）定值电阻R的阻值是多少欧？
（3）该电路工作5min，定值电阻R产生的热量是多少焦？

四．计算题（共10小题）
17．（2021•济南）如图所示为国庆70周年阅兵中首次亮相的ZTQ﹣15式轻型坦克，它能适应水网地带、山地、高原等环境恶劣地区作战。据网络消息，该型坦克重3.5×105N，履带与地面的总接触面积约3.5m2。求该轻型坦克对水平地面的压强。

18．（2021•济南）小亮家新买了一辆汽车，车上的座椅垫具有电加热功能，如图甲所示。通过观察和研究，他了解到该座椅垫有“高温”、“低温”和“关”三个挡位，“高温”挡功率为36W，“低温”挡功率为20W。该座椅垫加热部分的电路简图如图乙所示，电源电压为24V，S为挡位切换开关。R1和R2为电热丝。当座椅垫处于“高温”挡加热时，通过计算回答；
①通过座椅垫的电流是多少安？
②电热丝R1的阻值是多少欧？
③座椅垫工作5min产生的热量是多少焦？

19．（2021•济南）随着国家发展改革委员会对《济南市城市轨道交通第二期建设规划（2020～2025年）》的批复，我市地铁建设步入快车道。如图为济南地铁建设某工地，工人在20s内用塔吊将质量为2500kg的混凝土预制件匀速提升了6m。若这个混凝土预制件的密度为2.2×103kg/m3。g取10N/kg，通过计算回答：
（1）它受到的重力是多少牛？
（2）它的体积是多少立方米？
（3）在提升它的过程中，塔吊对它做了多少焦的功？
（4）塔吊对它做功的功率是多少瓦？

20．（2020•济南）（1）“遍地秀色花似锦，春风捷报凯歌旋．”2020年3月17日，伴随着武汉方舱医院的“休舱大吉”，山东援助湖北的300余名“逆行英雄”乘坐专机从武汉抵达济南，历时1.5小时．已知武汉至济南的航程是864km，求该专机的平均速度．
（2）如图是浙江大学机器人研究团队研发的新一代“绝影”四足机器狗，其身体长度85cm，站立时高65cm，体重40kg．若它站立时与地面的总接触面积为0.02m2，取g＝10N/kg，通过计算回答：
①“绝影”机器狗站立在水平地面上，对地面的压强为多少帕？
②“绝影”机器狗负重200N爬上3m高的台阶时，对重物做了多少焦的功？

21．（2020•莱芜区）如图所示电路中，电源两端电压U保持不变，R1、R2是定值电阻，R2的阻值为10Ω．当开关S闭合时，电流表的示数为0.1A，电压表示数为3V．通过计算回答：
（1）电阻R1的阻值是多少欧？
（2）电阻R1消耗的电功率是多少瓦？
（3）电源两端的电压U是多少伏？

22．（2019•济南）近年来，济南市城乡绿化部门围绕城市生态绿化的提升，在小区门口、街边路口新建了很多小巧精致、环境优美的“口袋公园”。如图所示的“口袋公园”里，一块体积为3m3的花岗岩雕塑放置在水平地面上，雕塑与地面的接触面积为1.5m2．已知花岗岩的密度ρ＝2.6×103kg/m3，取g＝10N/kg，求：
（1）这块花岗岩雕塑的质量是多少千克？
（2）这块花岗岩雕塑对地面的压强是多少帕？
（3）为放置这块花岗岩雕塑，工作人员用吊车把它从运输车上匀速提高1m后，放置在指定位置。吊车把花岗岩雕塑提起的过程中，对它做了多少焦的功？

23．（2019•济南）如图甲所示电路中，定值电阻R的阻值为20Ω，电源电压保持不变。闭合开关S后，整个电路正常工作，两电流表的表盘均如图乙所示。求：

（1）通过灯泡L的电流是多少安？
（2）电源两端的电压是多少伏？
（3）灯泡L消耗的电功率是多少瓦？
（4）整个电路工作10s消耗了多少焦的电能？

24．（2018•济南）如图所示是一次研学活动中，某校师生乘坐的一辆新能源汽车。汽车和师生的总质量为1.5×104kg，汽车轮胎与地面总接触面积是0.3m2．这辆汽车从学校出发，沿平直公路以15m/s的速度匀速行驶了40min到达研学基地，汽车发动机的功率是50kW．取g＝10N/kg。通过计算回答：
（1）这辆汽车对地面的压强多大？
（2）这次的研学基地离学校多远？
（3）这辆汽车从学校到研学基地途中，发动机做了多少功？

25．（2018•济南）如图所示电路中，灯泡L上标有“12V 0.2A”字样，R为定值电阻。闭合开关S后，灯泡L恰好正常发光，电压表的示数为3V，通过计算回答：
（1）灯泡L的额定功率是多少瓦？
（2）定值电阻R的阻值是多少欧？
（3）整个电路在5min内消耗的电能是多少焦？

26．（2017•济南）如图所示为一辆“东风”运油车，车自身质量7000kg，罐体有效容积8m3，设计最高时速90km/h，完成一次运输任务后，该车沿平直路面匀速行驶，从距驻地45km处的加油站以最快速度返回，若返回途中运油车受到的牵引力大小是1.0×104N，运油车全部轮胎与地面的接触面积为0.35m2，取g＝10N/kg，通过计算回答：
（1）该运油车返回驻地用了多少时间？
（2）此时运油车对地面的压强多大？
（3）返回途中牵引力做了多少功？


参考答案与试题解析
一．填空题（共12小题）
1．（2021•济南）（1）高速公路上常常会见到“限速”或“保持车距”的提示牌。对于高速行驶的汽车，“限速”和“保持车距”可以有效避免突发情况下急刹车时，由于汽车具有 　惯性　不能及时停住而造成交通事故。
炎热的夏日，驾车行驶在平直的高速公路上，常常会看到公路远处似乎有“积水”，“积水”中还有汽车、电线杆等物体的倒影，如图1所示，但行驶至该处时“积水”却消失了。这种现象称之为“公路盛景”，是由于光通过不均匀的空气时发生 　折射　形成的。（2）2020年的冬天特别寒冷，早起锻炼的小丽和小军冻得伸不出手，于是分别采取了如图2中图甲和图乙所示的取暖方式。从物理学的角度来看，小丽是通过 　热传递　（选填“做功”或“热传递”）来增加手的内能的，小军是通过 　做功　（选填“做功”或“热传递”）来增加手的内能的。
（3）目前，我国已经具备了风光水核电等清洁能源设备的产业链制造能力，水电、风电、光伏发电累计装机容量均居世界首位。其中，水电、风电、光伏发电消耗的能源——水能、风能、太阳能都属于 　可再生　（选填“可再生”或“不可再生”）能源；核电站是利用原子核 　裂变　（选填“裂变”或“聚变”）释放的能量来发电的。

【答案】（1）惯性；折射；
（2）热传递；做功；
（3）可再生；裂变。
【解答】（1）汽车急刹车时，由于汽车具有惯性，要保持原来的运动状态，所以会出现不能及时停住的现象；光在不均匀的空气中会发生折射现象；
（2）甲图中小丽向手哈气，是哈出的气体温度比手的温度高，所以哈气是热传递的方式改变手的内能；乙图中小军双手相互搓一搓，是通过做功的方式改变手的内能；
（3）水能、风能、太阳能都可以源源不断地从自然界中获得，所以它们是可再生的能源；核电站是利用原子核裂变释放的能量来发电。
2．（2020•济南）（1）在石油、风能、水能、电能、太阳能、地热能等各种能源中，属于不可再生能源的是　石油　。电动机工作时电能转化为机械能的同时，还要向空气中散热，这些散失的内能无法再自动转化为电能，是因为能量转化具有　方向　性。
（2）“云雾润蒸华不注，波涛声震大明湖”是赞誉“天下第一泉”﹣﹣趵突泉（如图所示）的著名诗句，这里的“波涛声震大明湖”用来形容泉水喷涌时发出声音的　响度大　（选填“音调高”“响度大”或“音色美”）；在阳光的照射下，泉边水面的雾气慢慢散去，泉水的温度逐渐升高，泉水的内能　增大　（选填“增大”“减小”或“不变”）。
（3）从发电站到用电地区，通常都有一段相当长的距离。为减少远距离输电中的电能损失，根据焦耳定律，就要尽可能地减小输电线中的　电流　，因此在目前技术水平下要采用高电压输电。　超导材料　（选填“纳米材料”“半导体材料”或“超导材料”）的出现，为我们将来利用其零电阻特性实现远距离大功率输电提供了可能。

【答案】（1）石油；方向；（2）响度大；增大；（3）电流；超导材料。
【解答】解：
（1）在石油在使用后不能在短时间内获得，为不可再生能源；风能、水能、电能、太阳能、地热能能远远不断地获得，属于可再生能源；电动机工作时电能转化为机械能的同时，还要向空气中散热，这些散失的内能无法再自动转化为电能，是因为能量转化具有方向性。
（2）“波涛声震大明湖”用来形容泉水喷涌时发出声音大，所以响度大；在阳光的照射下，泉边水面的雾气慢慢散去，泉水的温度逐渐升高，泉水的内能增大。
（3）为减少远距离输电中的电能损失，根据焦耳定律可知，就要尽可能地减小输电线中的电流；在输出功率不变的情况下，根据P＝UI可知，提高电压能减小电路中的电流；因此在目前技术水平下要采用高电压输电。超导材料的出现，为我们将来利用其零电阻特性实现远距离大功率输电提供了可能。
3．（2019•济南）（1）国际计量大会的一项重要职责是更准确地定义国际单位制中基本物理量的单位，尽早实现“为全人类所用、在任何时代适用”的愿景。早在1967年的第13届国际计量大会上，科学家们就已经用基本物理常数对时间的单位　秒　（填写单位名称）进行了精确稳定的定义；2018年的第26届国际计量大会又用基本物理常数对　质量　（填写物理量名称）的单位“千克”进行了定义，130年来作为千克标准的国际千克原器自此退出历史舞台。至此，国际单位制中七个基本物理量的单位已全部用基本物理常数定义，保证了国际单位制的长期稳定性和环宇通用性，并于2019年5月20日起正式生效。
（2）如图所示的五龙潭是济南四大泉群之一，是国家AAAAA级旅游景区。冬日的五龙潭“云雾润蒸”，水雾笼罩了整个泉池，游客们仿佛置身仙境。这些水雾的形成对应的物态变化是　液化　。夏日五龙潭的“清泉石上流”景点，吸引着众多市民前来亲水纳凉。但阳光下石板路热得烫脚，而踩在旁边的水洼里却感觉很凉爽，这主要是因为水和石板具有不同的　比热容　。

（3）如图是家庭电路组成的示意图。其中的三孔插座是专为带有金属外壳的家用电器设计的，它的电路元件符号是　　。国家标准规定：使用带有金属外壳的家用电器时，其金属外壳必须　接地　。

【答案】（1）秒；质量；（2）液化；比热容；（3）；接地。
【解答】解：（1）质量的国际单位为千克、时间的国际单位为秒；
（2）白雾是小水珠形成，是水蒸气遇冷液化形成的小水珠；
石板路热得烫脚，而踩在旁边的水洼里却感觉很凉爽，它们的比热容有关，水的比热容较大，相同质量的水和沙子，在同样的日照条件下，吸收相同的热量，水的温度变化小，石板的温度变化大，所以水凉，石板烫；
（3）在电路图中，三孔插座的规定符号是：；
金属外壳的用电器的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故。
4．（2018•济南）在体育测试中，小明测得的“体重”是“65kg”。这里的“体重”指的是他的　质量　（填写物理量名称）；小明在1000m长跑的最后时刻奋力冲过终点，但他却不能在到达终点时立刻停下来，是因为他具有　惯性　。
【答案】质量；惯性。
【解答】解：（1）“kg”是质量的单位，所以“65kg”是指小明的质量；
（2）运动员冲过终点线不能立刻停下来，是因为运动员具有惯性。
5．（2018•济南）如图所示，全球首颗量子科学实验卫星﹣﹣“墨子号”于2016年8月16日1时40分在酒泉卫星发射中心用“长征二号丁”运载火箭发射升空，开创了在国际上率先实现高速星地量子通信的先河。在“长征二号丁”运载火箭载着“墨子号”量子卫星高速升空的过程中，以“长征二号丁”运载火箭为参照物，“墨子号”量子卫星是　静止　（选填“运动”或“静止”）的，“长征二号丁”运载火箭和空气摩擦使箭体温度升高，是通过　做功　（选填“做功”或“热传递”）的方式使其内能增大的。

【答案】静止；做功。
【解答】解：在“长征二号丁”运载火箭载着“墨子号”量子卫星高速升空的过程中，以“长征二号丁”运载火箭为参照物，“墨子号”量子卫星与“长征二号丁”运载火箭之间没有位置变化，所以是静止的；
“长征二号丁”运载火箭和空气摩擦使箭体温度升高，是通过做功的方式使其内能增大的。
6．（2018•济南）小丽家最近购买了一台标有一级能效的电冰箱。她通过观察发现，这台电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关控制压缩机，与冰箱门联动的开关控制照明灯。据此判断：该冰箱内部电路中，压缩机和照明灯在电路中的连接方式是　并联　（选填“串联”或“并联”）的；压缩机的主要部件是一个电动机，电动机在电路图中的符号是　　。
【答案】并联；。
【解答】解：由题意知，压缩机和冷藏室内的照明灯工作时互不影响，根据并联电路各支路上的用电器互不影响可知：压缩机和照明灯在电路中的连接方式是并联；
电动机在电路图中的符号是。
7．（2017•济南）为了方便彼此间的交流，国际上建立了一套统一的计量单位体系，叫国际单位制，在国际单位制中，热量的单位是　焦耳　（填写中文名称），安培是　电流　（填写物理量名称）的单位。
【答案】焦耳；电流。
【解答】解：在国际单位制中，热量的单位是焦耳，符号为J；电流的符号为I，电流的国际单位是安培（A）。
8．（2017•济南）图甲所示量筒中液体的体积是　30ml　，图乙所示电压表的示数是　2.3V　

【答案】30ml；2.3V。
【解答】解：①量筒读数时，视线要和液柱的凹面底部相平；由图知，量筒的分度值是2ml，液面在30ml处，所以液体的体积为30ml；
②图中电压表所使用的量程是：0～3V，对应的分度值是：0.1V，指针位于2V后第3 个小格，故读数为：2V+3×0.1V＝2.3V。
9．（2017•济南）小丽非常注重自己的衣着整洁，每天上学出门前都要通过镜子检视一下，当她走近平面镜时，她在平面镜中的像的大小　不变　（填“变大”“变小”或“不变”）；她在平面镜中的像离她的距离　变小　（填“变大”“变小”或“不变”）
【答案】不变；变小。
【解答】解：
平面镜成的像与物体的大小相等，当人靠近镜时，镜中的像视觉上变大了，但真实的大小不变；
根据平面镜成像的特点，像与物到镜面的距离相等，当小丽走近平面镜时，小丽的像也靠近平面镜，所以像离人的距离变小。
10．（2017•济南）泉城济南的环城公园既是中外游客的观光胜地，也是市民盛夏时节休闲纳凉的好去处，如图所示，炎热的夏季，环城公园的周边明显比其他地方凉爽很多，主要是因为水的　比热容　比砂石和泥土大；河中不时有游船驶过，以驶过的游船为参照物，坐在岸边乘凉的市民是　运动　的。

【答案】比热容；运动。
【解答】解：
（1）因为水的比热容大于砂石的比热容，相同质量的水和砂石吸收相同的热量时，水升高的温度低，所以炎热的夏季，环城公园的周边明显比其他地方凉爽很多；
（2）坐在岸边乘凉的市民相对于河中驶过的游船位置发生了改变，所以，以驶过的游船为参照物，坐在岸边乘凉的市民是运动的。
11．（2017•济南）2017年5月18日，中共中央、国务院致电祝贺我国首次海域天然气水合物试采成功，天然气水合物（Natural Gas Hydrate），因其外观像冰、遇火即可燃而俗称“可燃冰”，如图所示，它燃烧后仅会生成少量的二氧化碳和水，污染比　煤　（只填一种）等传统能源小很多，是一种绿色清洁能源，据中央电视台报道，同一辆汽车一次加100L天然气能跑300km，加入相同体积的可燃冰就能跑50 000km，这说明可燃冰与天然气相比具有更大的　热值　。

【答案】煤；热值。
【解答】解：
（1）可燃冰燃烧后仅会生成少量的二氧化碳和水，污染比煤等传统能源小很多，是一种绿色清洁能源；
（2）同一辆汽车一次加100L天然气能跑300km，加入相同体积的可燃冰就能跑50 000km，这说明可燃冰与天然气相比，完全燃烧放出的热量更多，具有更大的热值。
12．（2017•济南）（1）伽利略认为，如果图示中的斜面是光滑的，那么当小球从左侧某一高度向下运动时，无论右侧斜面坡度如何，小球都会沿斜面上升到相同的高度，这是因为小球在这一运动过程中，能的总量是　守恒　的。
（2）众所周知，内能会从温度高的物体转移到温度低的物体，但不可能自动地从温度低的物体转移到温度高的物体；由于摩擦总会有一些机械能转化为内能散失到空气中，但散失到空气中的内能却不可能自动地再转化为机械能，这是因为能量的转化或转移具有　方向性　。

【答案】（1）守恒；（2）方向性。
【解答】解：（1）斜面是光滑的，无论右侧斜面坡度如何，小球都会沿斜面上升到相同的高度，这说明此时小球的机械能等于释放之前的机械能，即机械能是守恒的，或者说能的总量是守恒的；
（2）散失到空气中的内能无法自动转化为机械能，这是因为能量的转移和转化具有方向性。
二．作图题（共2小题）
13．（2017•济南）2017年4月20日19时41分，搭载天舟一号货运飞船的长征七号遥二运载火箭在文昌航天发射场点火发射，图示为长征七号遥二运载火箭在空中飞行时的雄姿，请你画出它受到的重力示意图。

【解答】解：从火箭重心，沿竖直向下的方向画一条带箭头的线段，标出符号G；如图所示：

14．（2017•济南）为响应国家“节能减排”的号召，海右中学办公楼内每个楼道照明灯均由光控开关和声控开关自动控制，光控开关S1在天黑时自动闭合，天亮时自动断开；声控开关S2在有人走近发出声音时自动闭合，无人走动时自动断开，这样，楼道照明灯只有在夜间有人走近时才会发光，其余时间均不发光，请你画出该楼内其中一盏楼道照明灯的电路图。
【解答】解：由题意知，只有当光控开关S1、声控开关S2都闭合了，灯才能亮，只要有一个开关断开，灯泡就不亮，所以，灯泡与两个开关串联，且火线要先过开关，再由灯泡连接到零线上，电路图如图所示：

三．解答题（共2小题）
15．（2017•济南）小刚同学放学回家的路上，脚被路边的石块绊了一下，向前跌倒，如图所示，请你用惯性的知识解释这一现象。

【解答】答：原来小刚是向前运动的，现在脚被石块绊了一下，脚停止了运动，而上身由于惯性仍然要保持原来的向前运动状态，所以身体向前跌倒。
16．（2017•济南）如图所示电路中，灯泡L标有“12V 3W”字样，R为定值电阻，闭合开关S后，灯泡L恰好正常发光，电流表的示数为0.45A，通过计算回答：
（1）灯泡L的额定电流是多少安？
（2）定值电阻R的阻值是多少欧？
（3）该电路工作5min，定值电阻R产生的热量是多少焦？

【答案】（1）灯泡L的额定电流是0.25A；
（2）定值电阻R的阻值是60Ω；
（3）R在5min内产生的热量是720J。
【解答】解：由电路图可知，电阻R与灯泡并联，电流表测干路的电流。
（1）由P＝UI可得，灯泡L的额定电流：IL＝＝＝0.25A；
（2）因并联电路中各支路两端的电压相等，且灯泡正常发光，根据并联电路的电流规律可知，通过电阻的电流为：
IR＝I﹣IL＝0.45A﹣0.25A＝0.2A；
所以，电源的电压U＝UL＝12V，由I＝可得，R的阻值：R＝＝＝60Ω；
（3）电阻在5min内消耗的电能：W＝UIt＝12V×0.2A×5×60s＝720J。
四．计算题（共10小题）
17．（2021•济南）如图所示为国庆70周年阅兵中首次亮相的ZTQ﹣15式轻型坦克，它能适应水网地带、山地、高原等环境恶劣地区作战。据网络消息，该型坦克重3.5×105N，履带与地面的总接触面积约3.5m2。求该轻型坦克对水平地面的压强。

【答案】该轻型坦克对水平地面的压强为1×105Pa。
【解答】解：该轻型坦克对水平地面的压力等于自身的重力，即F＝G＝3.5×105N，
该轻型坦克对水平地面的压强：p＝＝＝1×105Pa。
18．（2021•济南）小亮家新买了一辆汽车，车上的座椅垫具有电加热功能，如图甲所示。通过观察和研究，他了解到该座椅垫有“高温”、“低温”和“关”三个挡位，“高温”挡功率为36W，“低温”挡功率为20W。该座椅垫加热部分的电路简图如图乙所示，电源电压为24V，S为挡位切换开关。R1和R2为电热丝。当座椅垫处于“高温”挡加热时，通过计算回答；
①通过座椅垫的电流是多少安？
②电热丝R1的阻值是多少欧？
③座椅垫工作5min产生的热量是多少焦？

【答案】①通过座椅垫的电流是1.5A；
②电热丝R1的阻值是16Ω；
③座椅垫工作5min产生的热量是1.08×104J。
【解答】解：①由P＝UI可得，处于“高温”挡加热时通过座椅垫的电流为：I＝＝＝1.5A。
②由电路图知，开关S接高温挡位时，电路为R1的简单电路，根据I＝可得，
电热丝R1的阻值为：R1＝＝＝16Ω。
③座椅垫工作5min产生的热量：Q＝W＝P高温t＝36W×5×60s＝1.08×104J。
19．（2021•济南）随着国家发展改革委员会对《济南市城市轨道交通第二期建设规划（2020～2025年）》的批复，我市地铁建设步入快车道。如图为济南地铁建设某工地，工人在20s内用塔吊将质量为2500kg的混凝土预制件匀速提升了6m。若这个混凝土预制件的密度为2.2×103kg/m3。g取10N/kg，通过计算回答：
（1）它受到的重力是多少牛？
（2）它的体积是多少立方米？
（3）在提升它的过程中，塔吊对它做了多少焦的功？
（4）塔吊对它做功的功率是多少瓦？

【答案】（1）它受到的重力是2.5×104N；
（2）它的体积是1.14m3；
（3）在提升它的过程中，塔吊对它做了1.5×105J的功；
（4）塔吊对它做功的功率是7.5×103W。
【解答】解：（1）它受到的重力G＝mg＝2500kg×10N/kg＝2.5×104N，
（2）由ρ＝可得，它的体积：
V＝＝≈1.14m3，
（3）在提升它的过程中，塔吊对它做功：
W＝Gh＝2.5×104N×6m＝1.5×105J，
（4）塔吊对它做功的功率P＝＝＝7.5×103W。
20．（2020•济南）（1）“遍地秀色花似锦，春风捷报凯歌旋．”2020年3月17日，伴随着武汉方舱医院的“休舱大吉”，山东援助湖北的300余名“逆行英雄”乘坐专机从武汉抵达济南，历时1.5小时．已知武汉至济南的航程是864km，求该专机的平均速度．
（2）如图是浙江大学机器人研究团队研发的新一代“绝影”四足机器狗，其身体长度85cm，站立时高65cm，体重40kg．若它站立时与地面的总接触面积为0.02m2，取g＝10N/kg，通过计算回答：
①“绝影”机器狗站立在水平地面上，对地面的压强为多少帕？
②“绝影”机器狗负重200N爬上3m高的台阶时，对重物做了多少焦的功？

【答案】（1）该专机的平均速度为576km/h；
（2）①“绝影”机器狗站立在水平地面上，对地面的压强为2×104Pa；
②“绝影”机器狗负重200N爬上3m高的台阶时，对重物做了600J的功。
【解答】解：
（1）专机的平均速度为：
v＝＝＝576km/h；
（2）①“绝影”机器狗的重力：
G＝mg＝40kg×10N/kg＝400N，
因为它站立在水平地面上，所以地面的压力F＝G＝400N，
它对地面的压强为：
p＝＝＝2×104Pa；
②对重物做的功为：
W＝G物h＝200N×3m＝600J．
21．（2020•莱芜区）如图所示电路中，电源两端电压U保持不变，R1、R2是定值电阻，R2的阻值为10Ω．当开关S闭合时，电流表的示数为0.1A，电压表示数为3V．通过计算回答：
（1）电阻R1的阻值是多少欧？
（2）电阻R1消耗的电功率是多少瓦？
（3）电源两端的电压U是多少伏？

【答案】（1）电阻R1的阻值是30Ω；
（2）电阻R1消耗的电功率是0.3W；
（3）电源两端的电压U是4V。
【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
（1）由I＝可得，电阻R1的阻值：
R1＝＝＝30Ω；
（2）电阻R1消耗的电功率：
P1＝U1I＝3V×0.1A＝0.3W；
（3）因串联电路中总电阻等于各分电阻之和，
所以，电源两端的电压：
U＝I（R1+R2）＝0.1A×（30Ω+10Ω）＝4V。
22．（2019•济南）近年来，济南市城乡绿化部门围绕城市生态绿化的提升，在小区门口、街边路口新建了很多小巧精致、环境优美的“口袋公园”。如图所示的“口袋公园”里，一块体积为3m3的花岗岩雕塑放置在水平地面上，雕塑与地面的接触面积为1.5m2．已知花岗岩的密度ρ＝2.6×103kg/m3，取g＝10N/kg，求：
（1）这块花岗岩雕塑的质量是多少千克？
（2）这块花岗岩雕塑对地面的压强是多少帕？
（3）为放置这块花岗岩雕塑，工作人员用吊车把它从运输车上匀速提高1m后，放置在指定位置。吊车把花岗岩雕塑提起的过程中，对它做了多少焦的功？

【答案】（1）这块花岗岩雕塑的质量是7.8×103kg；
（2）这块花岗岩雕塑对地面的压强是5.2×104Pa；
（3）吊车把花岗岩雕塑提起的过程中，对它做了7.8×104J的功。
【解答】解：
（1）由ρ＝得花岗岩雕像的质量：
m＝ρV＝2.6×103kg/m3×3m3＝7.8×103kg；
（2）花岗岩雕像的重力：
G＝mg＝7.8×103kg×10N/kg＝7.8×104N；
因为花岗岩雕塑放置在水平地面上，
所以对地面的压力：
F＝G＝7.8×104N；
对地面的压强：
p＝＝＝5.2×104Pa；
（3）吊车把花岗岩雕塑提起的过程中，对它做的功：
W＝Gh＝7.8×104N×1m＝7.8×104J。
23．（2019•济南）如图甲所示电路中，定值电阻R的阻值为20Ω，电源电压保持不变。闭合开关S后，整个电路正常工作，两电流表的表盘均如图乙所示。求：

（1）通过灯泡L的电流是多少安？
（2）电源两端的电压是多少伏？
（3）灯泡L消耗的电功率是多少瓦？
（4）整个电路工作10s消耗了多少焦的电能？

【答案】（1）通过灯泡L的电流是0.8A；
（2）电源两端的电压是4V；
（3）灯泡L消耗的电功率是3.2W；
（4）整个电路工作10s消耗了40J的电能。
【解答】解：由电路图可知，灯泡L与电阻R并联，电流表A测干路电流，电流表A1测R支路的电流。
（1）因为并联电路中干路电流等于各支路电流之和，所以，电流表A的示数大于电流表A1的示数；
则：电流表A的量程是0～3A，示数为I＝1A；电流表A1的量程是0～0.6A，示数为I1＝0.2A，
根据并联电路中干路电流等于各支路电流之和可得：
灯泡L的电流：I2＝I﹣I1＝1A﹣0.2A＝0.8A；
（2）由I＝可知，电源电压：U＝UR＝I1R＝0.2A×20Ω＝4V；
（3）灯泡L的功率PL＝UI2＝4V×0.8A＝3.2W；
（4）整个电路消耗的电能：W＝UIt＝4V×1A×10s＝40J。
24．（2018•济南）如图所示是一次研学活动中，某校师生乘坐的一辆新能源汽车。汽车和师生的总质量为1.5×104kg，汽车轮胎与地面总接触面积是0.3m2．这辆汽车从学校出发，沿平直公路以15m/s的速度匀速行驶了40min到达研学基地，汽车发动机的功率是50kW．取g＝10N/kg。通过计算回答：
（1）这辆汽车对地面的压强多大？
（2）这次的研学基地离学校多远？
（3）这辆汽车从学校到研学基地途中，发动机做了多少功？

【答案】（1）这辆汽车对地面的压强5×105 Pa；
（2）这次的研学基地离学校36000m；
（3）这辆汽车从学校到研学基地途中，发动机做了1.2×108J。
【解答】解：（1）汽车和师生的总重力：
G＝mg＝1.5×104kg×10N/kg＝1.5×105N；
汽车对水平地面的压力：
F＝G＝1.5×105N；
汽车对水平地面的压强：
p＝＝＝5×105 Pa；
（2）根据v＝得这次的研学基地离学校的距离：
s＝vt＝15m/s×40×60s＝36000m；
（3）根据P＝得发动机做的功：
W＝Pt＝50000W×40×60s＝1.2×108J。
25．（2018•济南）如图所示电路中，灯泡L上标有“12V 0.2A”字样，R为定值电阻。闭合开关S后，灯泡L恰好正常发光，电压表的示数为3V，通过计算回答：
（1）灯泡L的额定功率是多少瓦？
（2）定值电阻R的阻值是多少欧？
（3）整个电路在5min内消耗的电能是多少焦？

【答案】（1）灯泡L的额定功率是2.4W；
（2）定值电阻R的阻值是15Ω；
（3）整个电路在5min内消耗的电能是900J。
【解答】解：（1）灯泡L的额定功率：
PL＝ULIL＝12V×0.2A＝2.4W；
（2）电压表测量定值电阻两端的电压：UR＝3V，
灯泡L恰好正常发光，串联电路中各处的电流相等，
所以电路中的电流I＝0.2A，
由欧姆定律得，定值电阻R的阻值：
R＝＝＝15Ω；
（3）电路总电压：
U＝UL+UR＝12V+3V＝15V，
整个电路在5min内消耗的电能：
W＝UIt＝15V×0.2A×5×60s＝900J。
26．（2017•济南）如图所示为一辆“东风”运油车，车自身质量7000kg，罐体有效容积8m3，设计最高时速90km/h，完成一次运输任务后，该车沿平直路面匀速行驶，从距驻地45km处的加油站以最快速度返回，若返回途中运油车受到的牵引力大小是1.0×104N，运油车全部轮胎与地面的接触面积为0.35m2，取g＝10N/kg，通过计算回答：
（1）该运油车返回驻地用了多少时间？
（2）此时运油车对地面的压强多大？
（3）返回途中牵引力做了多少功？

【答案】（1）该运油车返回驻地用了0.5h；
（2）此时运油车对地面的压强2.0×105Pa；
（3）返回途中牵引力做了4.5×108J功。
【解答】解（1）因为v＝，
所以，该运油车返回驻地用的时间：
t＝＝＝0.5h；
（2）运油车的压力：
F＝G＝mg＝7000kg×10N/kg＝7×104N，
此时运油车对地面的压强：
p＝＝＝2.0×105Pa；
（3）返回途中牵引力做的功：
W＝Fs＝1.0×104N×45×103m＝4.5×108J。





































【按知识点分类】

山东济南2017-2021五年中考物理真题填空、作图、简答、计算题知识点分类汇编

一．液化及液化现象（共1小题）
1．（2019•济南）（1）国际计量大会的一项重要职责是更准确地定义国际单位制中基本物理量的单位，尽早实现“为全人类所用、在任何时代适用”的愿景。早在1967年的第13届国际计量大会上，科学家们就已经用基本物理常数对时间的单位　 　（填写单位名称）进行了精确稳定的定义；2018年的第26届国际计量大会又用基本物理常数对　 　（填写物理量名称）的单位“千克”进行了定义，130年来作为千克标准的国际千克原器自此退出历史舞台。至此，国际单位制中七个基本物理量的单位已全部用基本物理常数定义，保证了国际单位制的长期稳定性和环宇通用性，并于2019年5月20日起正式生效。
（2）如图所示的五龙潭是济南四大泉群之一，是国家AAAAA级旅游景区。冬日的五龙潭“云雾润蒸”，水雾笼罩了整个泉池，游客们仿佛置身仙境。这些水雾的形成对应的物态变化是　 　。夏日五龙潭的“清泉石上流”景点，吸引着众多市民前来亲水纳凉。但阳光下石板路热得烫脚，而踩在旁边的水洼里却感觉很凉爽，这主要是因为水和石板具有不同的　 　。

（3）如图是家庭电路组成的示意图。其中的三孔插座是专为带有金属外壳的家用电器设计的，它的电路元件符号是　 　。国家标准规定：使用带有金属外壳的家用电器时，其金属外壳必须　 　。

二．质量及其特性（共1小题）
2．（2018•济南）在体育测试中，小明测得的“体重”是“65kg”。这里的“体重”指的是他的　 　（填写物理量名称）；小明在1000m长跑的最后时刻奋力冲过终点，但他却不能在到达终点时立刻停下来，是因为他具有　 　。
三．量筒的使用（共1小题）
3．（2017•济南）图甲所示量筒中液体的体积是　 　，图乙所示电压表的示数是　 　

四．物理量的单位及单位换算（共1小题）
4．（2017•济南）为了方便彼此间的交流，国际上建立了一套统一的计量单位体系，叫国际单位制，在国际单位制中，热量的单位是　 　（填写中文名称），安培是　 　（填写物理量名称）的单位。
五．运动和静止的相对性（共1小题）
5．（2018•济南）如图所示，全球首颗量子科学实验卫星﹣﹣“墨子号”于2016年8月16日1时40分在酒泉卫星发射中心用“长征二号丁”运载火箭发射升空，开创了在国际上率先实现高速星地量子通信的先河。在“长征二号丁”运载火箭载着“墨子号”量子卫星高速升空的过程中，以“长征二号丁”运载火箭为参照物，“墨子号”量子卫星是　 　（选填“运动”或“静止”）的，“长征二号丁”运载火箭和空气摩擦使箭体温度升高，是通过　 　（选填“做功”或“热传递”）的方式使其内能增大的。

六．速度公式及其应用（共1小题）
6．（2017•济南）如图所示为一辆“东风”运油车，车自身质量7000kg，罐体有效容积8m3，设计最高时速90km/h，完成一次运输任务后，该车沿平直路面匀速行驶，从距驻地45km处的加油站以最快速度返回，若返回途中运油车受到的牵引力大小是1.0×104N，运油车全部轮胎与地面的接触面积为0.35m2，取g＝10N/kg，通过计算回答：
（1）该运油车返回驻地用了多少时间？
（2）此时运油车对地面的压强多大？
（3）返回途中牵引力做了多少功？

七．惯性现象（共1小题）
7．（2017•济南）小刚同学放学回家的路上，脚被路边的石块绊了一下，向前跌倒，如图所示，请你用惯性的知识解释这一现象。

八．重力示意图（共1小题）
8．（2017•济南）2017年4月20日19时41分，搭载天舟一号货运飞船的长征七号遥二运载火箭在文昌航天发射场点火发射，图示为长征七号遥二运载火箭在空中飞行时的雄姿，请你画出它受到的重力示意图。

九．压强的大小及其计算（共4小题）
9．（2021•济南）如图所示为国庆70周年阅兵中首次亮相的ZTQ﹣15式轻型坦克，它能适应水网地带、山地、高原等环境恶劣地区作战。据网络消息，该型坦克重3.5×105N，履带与地面的总接触面积约3.5m2。求该轻型坦克对水平地面的压强。

10．（2020•济南）（1）“遍地秀色花似锦，春风捷报凯歌旋．”2020年3月17日，伴随着武汉方舱医院的“休舱大吉”，山东援助湖北的300余名“逆行英雄”乘坐专机从武汉抵达济南，历时1.5小时．已知武汉至济南的航程是864km，求该专机的平均速度．
（2）如图是浙江大学机器人研究团队研发的新一代“绝影”四足机器狗，其身体长度85cm，站立时高65cm，体重40kg．若它站立时与地面的总接触面积为0.02m2，取g＝10N/kg，通过计算回答：
①“绝影”机器狗站立在水平地面上，对地面的压强为多少帕？
②“绝影”机器狗负重200N爬上3m高的台阶时，对重物做了多少焦的功？

11．（2019•济南）近年来，济南市城乡绿化部门围绕城市生态绿化的提升，在小区门口、街边路口新建了很多小巧精致、环境优美的“口袋公园”。如图所示的“口袋公园”里，一块体积为3m3的花岗岩雕塑放置在水平地面上，雕塑与地面的接触面积为1.5m2．已知花岗岩的密度ρ＝2.6×103kg/m3，取g＝10N/kg，求：
（1）这块花岗岩雕塑的质量是多少千克？
（2）这块花岗岩雕塑对地面的压强是多少帕？
（3）为放置这块花岗岩雕塑，工作人员用吊车把它从运输车上匀速提高1m后，放置在指定位置。吊车把花岗岩雕塑提起的过程中，对它做了多少焦的功？

12．（2018•济南）如图所示是一次研学活动中，某校师生乘坐的一辆新能源汽车。汽车和师生的总质量为1.5×104kg，汽车轮胎与地面总接触面积是0.3m2．这辆汽车从学校出发，沿平直公路以15m/s的速度匀速行驶了40min到达研学基地，汽车发动机的功率是50kW．取g＝10N/kg。通过计算回答：
（1）这辆汽车对地面的压强多大？
（2）这次的研学基地离学校多远？
（3）这辆汽车从学校到研学基地途中，发动机做了多少功？

一十．平面镜成像的特点、原理、现象及其实验方案（共1小题）
13．（2017•济南）小丽非常注重自己的衣着整洁，每天上学出门前都要通过镜子检视一下，当她走近平面镜时，她在平面镜中的像的大小　 　（填“变大”“变小”或“不变”）；她在平面镜中的像离她的距离　 　（填“变大”“变小”或“不变”）
一十一．能量的转化与转移的方向性（共2小题）
14．（2020•济南）（1）在石油、风能、水能、电能、太阳能、地热能等各种能源中，属于不可再生能源的是　 　。电动机工作时电能转化为机械能的同时，还要向空气中散热，这些散失的内能无法再自动转化为电能，是因为能量转化具有　 　性。
（2）“云雾润蒸华不注，波涛声震大明湖”是赞誉“天下第一泉”﹣﹣趵突泉（如图所示）的著名诗句，这里的“波涛声震大明湖”用来形容泉水喷涌时发出声音的　 　（选填“音调高”“响度大”或“音色美”）；在阳光的照射下，泉边水面的雾气慢慢散去，泉水的温度逐渐升高，泉水的内能　 　（选填“增大”“减小”或“不变”）。
（3）从发电站到用电地区，通常都有一段相当长的距离。为减少远距离输电中的电能损失，根据焦耳定律，就要尽可能地减小输电线中的　 　，因此在目前技术水平下要采用高电压输电。　 　（选填“纳米材料”“半导体材料”或“超导材料”）的出现，为我们将来利用其零电阻特性实现远距离大功率输电提供了可能。

15．（2017•济南）（1）伽利略认为，如果图示中的斜面是光滑的，那么当小球从左侧某一高度向下运动时，无论右侧斜面坡度如何，小球都会沿斜面上升到相同的高度，这是因为小球在这一运动过程中，能的总量是　 　的。
（2）众所周知，内能会从温度高的物体转移到温度低的物体，但不可能自动地从温度低的物体转移到温度高的物体；由于摩擦总会有一些机械能转化为内能散失到空气中，但散失到空气中的内能却不可能自动地再转化为机械能，这是因为能量的转化或转移具有　 　。

一十二．功率的计算（共1小题）
16．（2021•济南）随着国家发展改革委员会对《济南市城市轨道交通第二期建设规划（2020～2025年）》的批复，我市地铁建设步入快车道。如图为济南地铁建设某工地，工人在20s内用塔吊将质量为2500kg的混凝土预制件匀速提升了6m。若这个混凝土预制件的密度为2.2×103kg/m3。g取10N/kg，通过计算回答：
（1）它受到的重力是多少牛？
（2）它的体积是多少立方米？
（3）在提升它的过程中，塔吊对它做了多少焦的功？
（4）塔吊对它做功的功率是多少瓦？

一十三．热传递改变物体内能（共1小题）
17．（2021•济南）（1）高速公路上常常会见到“限速”或“保持车距”的提示牌。对于高速行驶的汽车，“限速”和“保持车距”可以有效避免突发情况下急刹车时，由于汽车具有 　 　不能及时停住而造成交通事故。
炎热的夏日，驾车行驶在平直的高速公路上，常常会看到公路远处似乎有“积水”，“积水”中还有汽车、电线杆等物体的倒影，如图1所示，但行驶至该处时“积水”却消失了。这种现象称之为“公路盛景”，是由于光通过不均匀的空气时发生 　 　形成的。（2）2020年的冬天特别寒冷，早起锻炼的小丽和小军冻得伸不出手，于是分别采取了如图2中图甲和图乙所示的取暖方式。从物理学的角度来看，小丽是通过 　 　（选填“做功”或“热传递”）来增加手的内能的，小军是通过 　 　（选填“做功”或“热传递”）来增加手的内能的。
（3）目前，我国已经具备了风光水核电等清洁能源设备的产业链制造能力，水电、风电、光伏发电累计装机容量均居世界首位。其中，水电、风电、光伏发电消耗的能源——水能、风能、太阳能都属于 　 　（选填“可再生”或“不可再生”）能源；核电站是利用原子核 　 　（选填“裂变”或“聚变”）释放的能量来发电的。

一十四．比热容解释简单的自然现象（共1小题）
18．（2017•济南）泉城济南的环城公园既是中外游客的观光胜地，也是市民盛夏时节休闲纳凉的好去处，如图所示，炎热的夏季，环城公园的周边明显比其他地方凉爽很多，主要是因为水的　 　比砂石和泥土大；河中不时有游船驶过，以驶过的游船为参照物，坐在岸边乘凉的市民是　 　的。

一十五．燃料的热值及其计算（共1小题）
19．（2017•济南）2017年5月18日，中共中央、国务院致电祝贺我国首次海域天然气水合物试采成功，天然气水合物（Natural Gas Hydrate），因其外观像冰、遇火即可燃而俗称“可燃冰”，如图所示，它燃烧后仅会生成少量的二氧化碳和水，污染比　 　（只填一种）等传统能源小很多，是一种绿色清洁能源，据中央电视台报道，同一辆汽车一次加100L天然气能跑300km，加入相同体积的可燃冰就能跑50 000km，这说明可燃冰与天然气相比具有更大的　 　。

一十六．串联电路和并联电路的辨别（共1小题）
20．（2018•济南）小丽家最近购买了一台标有一级能效的电冰箱。她通过观察发现，这台电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关控制压缩机，与冰箱门联动的开关控制照明灯。据此判断：该冰箱内部电路中，压缩机和照明灯在电路中的连接方式是　 　（选填“串联”或“并联”）的；压缩机的主要部件是一个电动机，电动机在电路图中的符号是　 　。
一十七．欧姆定律的应用（共2小题）
21．（2020•莱芜区）如图所示电路中，电源两端电压U保持不变，R1、R2是定值电阻，R2的阻值为10Ω．当开关S闭合时，电流表的示数为0.1A，电压表示数为3V．通过计算回答：
（1）电阻R1的阻值是多少欧？
（2）电阻R1消耗的电功率是多少瓦？
（3）电源两端的电压U是多少伏？

22．（2019•济南）如图甲所示电路中，定值电阻R的阻值为20Ω，电源电压保持不变。闭合开关S后，整个电路正常工作，两电流表的表盘均如图乙所示。求：

（1）通过灯泡L的电流是多少安？
（2）电源两端的电压是多少伏？
（3）灯泡L消耗的电功率是多少瓦？
（4）整个电路工作10s消耗了多少焦的电能？

一十八．电路图设计（共1小题）
23．（2017•济南）为响应国家“节能减排”的号召，海右中学办公楼内每个楼道照明灯均由光控开关和声控开关自动控制，光控开关S1在天黑时自动闭合，天亮时自动断开；声控开关S2在有人走近发出声音时自动闭合，无人走动时自动断开，这样，楼道照明灯只有在夜间有人走近时才会发光，其余时间均不发光，请你画出该楼内其中一盏楼道照明灯的电路图。
一十九．电功率与电压、电流的关系（共1小题）
24．（2018•济南）如图所示电路中，灯泡L上标有“12V 0.2A”字样，R为定值电阻。闭合开关S后，灯泡L恰好正常发光，电压表的示数为3V，通过计算回答：
（1）灯泡L的额定功率是多少瓦？
（2）定值电阻R的阻值是多少欧？
（3）整个电路在5min内消耗的电能是多少焦？

二十．焦耳定律的计算公式及其应用（共2小题）
25．（2017•济南）如图所示电路中，灯泡L标有“12V 3W”字样，R为定值电阻，闭合开关S后，灯泡L恰好正常发光，电流表的示数为0.45A，通过计算回答：
（1）灯泡L的额定电流是多少安？
（2）定值电阻R的阻值是多少欧？
（3）该电路工作5min，定值电阻R产生的热量是多少焦？

26．（2021•济南）小亮家新买了一辆汽车，车上的座椅垫具有电加热功能，如图甲所示。通过观察和研究，他了解到该座椅垫有“高温”、“低温”和“关”三个挡位，“高温”挡功率为36W，“低温”挡功率为20W。该座椅垫加热部分的电路简图如图乙所示，电源电压为24V，S为挡位切换开关。R1和R2为电热丝。当座椅垫处于“高温”挡加热时，通过计算回答；
①通过座椅垫的电流是多少安？
②电热丝R1的阻值是多少欧？
③座椅垫工作5min产生的热量是多少焦？


参考答案与试题解析
一．液化及液化现象（共1小题）
1．（2019•济南）（1）国际计量大会的一项重要职责是更准确地定义国际单位制中基本物理量的单位，尽早实现“为全人类所用、在任何时代适用”的愿景。早在1967年的第13届国际计量大会上，科学家们就已经用基本物理常数对时间的单位　秒　（填写单位名称）进行了精确稳定的定义；2018年的第26届国际计量大会又用基本物理常数对　质量　（填写物理量名称）的单位“千克”进行了定义，130年来作为千克标准的国际千克原器自此退出历史舞台。至此，国际单位制中七个基本物理量的单位已全部用基本物理常数定义，保证了国际单位制的长期稳定性和环宇通用性，并于2019年5月20日起正式生效。
（2）如图所示的五龙潭是济南四大泉群之一，是国家AAAAA级旅游景区。冬日的五龙潭“云雾润蒸”，水雾笼罩了整个泉池，游客们仿佛置身仙境。这些水雾的形成对应的物态变化是　液化　。夏日五龙潭的“清泉石上流”景点，吸引着众多市民前来亲水纳凉。但阳光下石板路热得烫脚，而踩在旁边的水洼里却感觉很凉爽，这主要是因为水和石板具有不同的　比热容　。

（3）如图是家庭电路组成的示意图。其中的三孔插座是专为带有金属外壳的家用电器设计的，它的电路元件符号是　　。国家标准规定：使用带有金属外壳的家用电器时，其金属外壳必须　接地　。

【答案】（1）秒；质量；（2）液化；比热容；（3）；接地。
【解答】解：（1）质量的国际单位为千克、时间的国际单位为秒；
（2）白雾是小水珠形成，是水蒸气遇冷液化形成的小水珠；
石板路热得烫脚，而踩在旁边的水洼里却感觉很凉爽，它们的比热容有关，水的比热容较大，相同质量的水和沙子，在同样的日照条件下，吸收相同的热量，水的温度变化小，石板的温度变化大，所以水凉，石板烫；
（3）在电路图中，三孔插座的规定符号是：；
金属外壳的用电器的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故。
二．质量及其特性（共1小题）
2．（2018•济南）在体育测试中，小明测得的“体重”是“65kg”。这里的“体重”指的是他的　质量　（填写物理量名称）；小明在1000m长跑的最后时刻奋力冲过终点，但他却不能在到达终点时立刻停下来，是因为他具有　惯性　。
【答案】质量；惯性。
【解答】解：（1）“kg”是质量的单位，所以“65kg”是指小明的质量；
（2）运动员冲过终点线不能立刻停下来，是因为运动员具有惯性。
三．量筒的使用（共1小题）
3．（2017•济南）图甲所示量筒中液体的体积是　30ml　，图乙所示电压表的示数是　2.3V　

【答案】30ml；2.3V。
【解答】解：①量筒读数时，视线要和液柱的凹面底部相平；由图知，量筒的分度值是2ml，液面在30ml处，所以液体的体积为30ml；
②图中电压表所使用的量程是：0～3V，对应的分度值是：0.1V，指针位于2V后第3 个小格，故读数为：2V+3×0.1V＝2.3V。
四．物理量的单位及单位换算（共1小题）
4．（2017•济南）为了方便彼此间的交流，国际上建立了一套统一的计量单位体系，叫国际单位制，在国际单位制中，热量的单位是　焦耳　（填写中文名称），安培是　电流　（填写物理量名称）的单位。
【答案】焦耳；电流。
【解答】解：在国际单位制中，热量的单位是焦耳，符号为J；电流的符号为I，电流的国际单位是安培（A）。
五．运动和静止的相对性（共1小题）
5．（2018•济南）如图所示，全球首颗量子科学实验卫星﹣﹣“墨子号”于2016年8月16日1时40分在酒泉卫星发射中心用“长征二号丁”运载火箭发射升空，开创了在国际上率先实现高速星地量子通信的先河。在“长征二号丁”运载火箭载着“墨子号”量子卫星高速升空的过程中，以“长征二号丁”运载火箭为参照物，“墨子号”量子卫星是　静止　（选填“运动”或“静止”）的，“长征二号丁”运载火箭和空气摩擦使箭体温度升高，是通过　做功　（选填“做功”或“热传递”）的方式使其内能增大的。

【答案】静止；做功。
【解答】解：在“长征二号丁”运载火箭载着“墨子号”量子卫星高速升空的过程中，以“长征二号丁”运载火箭为参照物，“墨子号”量子卫星与“长征二号丁”运载火箭之间没有位置变化，所以是静止的；
“长征二号丁”运载火箭和空气摩擦使箭体温度升高，是通过做功的方式使其内能增大的。
六．速度公式及其应用（共1小题）
6．（2017•济南）如图所示为一辆“东风”运油车，车自身质量7000kg，罐体有效容积8m3，设计最高时速90km/h，完成一次运输任务后，该车沿平直路面匀速行驶，从距驻地45km处的加油站以最快速度返回，若返回途中运油车受到的牵引力大小是1.0×104N，运油车全部轮胎与地面的接触面积为0.35m2，取g＝10N/kg，通过计算回答：
（1）该运油车返回驻地用了多少时间？
（2）此时运油车对地面的压强多大？
（3）返回途中牵引力做了多少功？

【答案】（1）该运油车返回驻地用了0.5h；
（2）此时运油车对地面的压强2.0×105Pa；
（3）返回途中牵引力做了4.5×108J功。
【解答】解（1）因为v＝，
所以，该运油车返回驻地用的时间：
t＝＝＝0.5h；
（2）运油车的压力：
F＝G＝mg＝7000kg×10N/kg＝7×104N，
此时运油车对地面的压强：
p＝＝＝2.0×105Pa；
（3）返回途中牵引力做的功：
W＝Fs＝1.0×104N×45×103m＝4.5×108J。
七．惯性现象（共1小题）
7．（2017•济南）小刚同学放学回家的路上，脚被路边的石块绊了一下，向前跌倒，如图所示，请你用惯性的知识解释这一现象。

【解答】答：原来小刚是向前运动的，现在脚被石块绊了一下，脚停止了运动，而上身由于惯性仍然要保持原来的向前运动状态，所以身体向前跌倒。
八．重力示意图（共1小题）
8．（2017•济南）2017年4月20日19时41分，搭载天舟一号货运飞船的长征七号遥二运载火箭在文昌航天发射场点火发射，图示为长征七号遥二运载火箭在空中飞行时的雄姿，请你画出它受到的重力示意图。

【解答】解：从火箭重心，沿竖直向下的方向画一条带箭头的线段，标出符号G；如图所示：

九．压强的大小及其计算（共4小题）
9．（2021•济南）如图所示为国庆70周年阅兵中首次亮相的ZTQ﹣15式轻型坦克，它能适应水网地带、山地、高原等环境恶劣地区作战。据网络消息，该型坦克重3.5×105N，履带与地面的总接触面积约3.5m2。求该轻型坦克对水平地面的压强。

【答案】该轻型坦克对水平地面的压强为1×105Pa。
【解答】解：该轻型坦克对水平地面的压力等于自身的重力，即F＝G＝3.5×105N，
该轻型坦克对水平地面的压强：p＝＝＝1×105Pa。
10．（2020•济南）（1）“遍地秀色花似锦，春风捷报凯歌旋．”2020年3月17日，伴随着武汉方舱医院的“休舱大吉”，山东援助湖北的300余名“逆行英雄”乘坐专机从武汉抵达济南，历时1.5小时．已知武汉至济南的航程是864km，求该专机的平均速度．
（2）如图是浙江大学机器人研究团队研发的新一代“绝影”四足机器狗，其身体长度85cm，站立时高65cm，体重40kg．若它站立时与地面的总接触面积为0.02m2，取g＝10N/kg，通过计算回答：
①“绝影”机器狗站立在水平地面上，对地面的压强为多少帕？
②“绝影”机器狗负重200N爬上3m高的台阶时，对重物做了多少焦的功？

【答案】（1）该专机的平均速度为576km/h；
（2）①“绝影”机器狗站立在水平地面上，对地面的压强为2×104Pa；
②“绝影”机器狗负重200N爬上3m高的台阶时，对重物做了600J的功。
【解答】解：
（1）专机的平均速度为：
v＝＝＝576km/h；
（2）①“绝影”机器狗的重力：
G＝mg＝40kg×10N/kg＝400N，
因为它站立在水平地面上，所以地面的压力F＝G＝400N，
它对地面的压强为：
p＝＝＝2×104Pa；
②对重物做的功为：
W＝G物h＝200N×3m＝600J．
11．（2019•济南）近年来，济南市城乡绿化部门围绕城市生态绿化的提升，在小区门口、街边路口新建了很多小巧精致、环境优美的“口袋公园”。如图所示的“口袋公园”里，一块体积为3m3的花岗岩雕塑放置在水平地面上，雕塑与地面的接触面积为1.5m2．已知花岗岩的密度ρ＝2.6×103kg/m3，取g＝10N/kg，求：
（1）这块花岗岩雕塑的质量是多少千克？
（2）这块花岗岩雕塑对地面的压强是多少帕？
（3）为放置这块花岗岩雕塑，工作人员用吊车把它从运输车上匀速提高1m后，放置在指定位置。吊车把花岗岩雕塑提起的过程中，对它做了多少焦的功？

【答案】（1）这块花岗岩雕塑的质量是7.8×103kg；
（2）这块花岗岩雕塑对地面的压强是5.2×104Pa；
（3）吊车把花岗岩雕塑提起的过程中，对它做了7.8×104J的功。
【解答】解：
（1）由ρ＝得花岗岩雕像的质量：
m＝ρV＝2.6×103kg/m3×3m3＝7.8×103kg；
（2）花岗岩雕像的重力：
G＝mg＝7.8×103kg×10N/kg＝7.8×104N；
因为花岗岩雕塑放置在水平地面上，
所以对地面的压力：
F＝G＝7.8×104N；
对地面的压强：
p＝＝＝5.2×104Pa；
（3）吊车把花岗岩雕塑提起的过程中，对它做的功：
W＝Gh＝7.8×104N×1m＝7.8×104J。
12．（2018•济南）如图所示是一次研学活动中，某校师生乘坐的一辆新能源汽车。汽车和师生的总质量为1.5×104kg，汽车轮胎与地面总接触面积是0.3m2．这辆汽车从学校出发，沿平直公路以15m/s的速度匀速行驶了40min到达研学基地，汽车发动机的功率是50kW．取g＝10N/kg。通过计算回答：
（1）这辆汽车对地面的压强多大？
（2）这次的研学基地离学校多远？
（3）这辆汽车从学校到研学基地途中，发动机做了多少功？

【答案】（1）这辆汽车对地面的压强5×105 Pa；
（2）这次的研学基地离学校36000m；
（3）这辆汽车从学校到研学基地途中，发动机做了1.2×108J。
【解答】解：（1）汽车和师生的总重力：
G＝mg＝1.5×104kg×10N/kg＝1.5×105N；
汽车对水平地面的压力：
F＝G＝1.5×105N；
汽车对水平地面的压强：
p＝＝＝5×105 Pa；
（2）根据v＝得这次的研学基地离学校的距离：
s＝vt＝15m/s×40×60s＝36000m；
（3）根据P＝得发动机做的功：
W＝Pt＝50000W×40×60s＝1.2×108J。
一十．平面镜成像的特点、原理、现象及其实验方案（共1小题）
13．（2017•济南）小丽非常注重自己的衣着整洁，每天上学出门前都要通过镜子检视一下，当她走近平面镜时，她在平面镜中的像的大小　不变　（填“变大”“变小”或“不变”）；她在平面镜中的像离她的距离　变小　（填“变大”“变小”或“不变”）
【答案】不变；变小。
【解答】解：
平面镜成的像与物体的大小相等，当人靠近镜时，镜中的像视觉上变大了，但真实的大小不变；
根据平面镜成像的特点，像与物到镜面的距离相等，当小丽走近平面镜时，小丽的像也靠近平面镜，所以像离人的距离变小。
一十一．能量的转化与转移的方向性（共2小题）
14．（2020•济南）（1）在石油、风能、水能、电能、太阳能、地热能等各种能源中，属于不可再生能源的是　石油　。电动机工作时电能转化为机械能的同时，还要向空气中散热，这些散失的内能无法再自动转化为电能，是因为能量转化具有　方向　性。
（2）“云雾润蒸华不注，波涛声震大明湖”是赞誉“天下第一泉”﹣﹣趵突泉（如图所示）的著名诗句，这里的“波涛声震大明湖”用来形容泉水喷涌时发出声音的　响度大　（选填“音调高”“响度大”或“音色美”）；在阳光的照射下，泉边水面的雾气慢慢散去，泉水的温度逐渐升高，泉水的内能　增大　（选填“增大”“减小”或“不变”）。
（3）从发电站到用电地区，通常都有一段相当长的距离。为减少远距离输电中的电能损失，根据焦耳定律，就要尽可能地减小输电线中的　电流　，因此在目前技术水平下要采用高电压输电。　超导材料　（选填“纳米材料”“半导体材料”或“超导材料”）的出现，为我们将来利用其零电阻特性实现远距离大功率输电提供了可能。

【答案】（1）石油；方向；（2）响度大；增大；（3）电流；超导材料。
【解答】解：
（1）在石油在使用后不能在短时间内获得，为不可再生能源；风能、水能、电能、太阳能、地热能能远远不断地获得，属于可再生能源；电动机工作时电能转化为机械能的同时，还要向空气中散热，这些散失的内能无法再自动转化为电能，是因为能量转化具有方向性。
（2）“波涛声震大明湖”用来形容泉水喷涌时发出声音大，所以响度大；在阳光的照射下，泉边水面的雾气慢慢散去，泉水的温度逐渐升高，泉水的内能增大。
（3）为减少远距离输电中的电能损失，根据焦耳定律可知，就要尽可能地减小输电线中的电流；在输出功率不变的情况下，根据P＝UI可知，提高电压能减小电路中的电流；因此在目前技术水平下要采用高电压输电。超导材料的出现，为我们将来利用其零电阻特性实现远距离大功率输电提供了可能。
15．（2017•济南）（1）伽利略认为，如果图示中的斜面是光滑的，那么当小球从左侧某一高度向下运动时，无论右侧斜面坡度如何，小球都会沿斜面上升到相同的高度，这是因为小球在这一运动过程中，能的总量是　守恒　的。
（2）众所周知，内能会从温度高的物体转移到温度低的物体，但不可能自动地从温度低的物体转移到温度高的物体；由于摩擦总会有一些机械能转化为内能散失到空气中，但散失到空气中的内能却不可能自动地再转化为机械能，这是因为能量的转化或转移具有　方向性　。

【答案】（1）守恒；（2）方向性。
【解答】解：（1）斜面是光滑的，无论右侧斜面坡度如何，小球都会沿斜面上升到相同的高度，这说明此时小球的机械能等于释放之前的机械能，即机械能是守恒的，或者说能的总量是守恒的；
（2）散失到空气中的内能无法自动转化为机械能，这是因为能量的转移和转化具有方向性。
一十二．功率的计算（共1小题）
16．（2021•济南）随着国家发展改革委员会对《济南市城市轨道交通第二期建设规划（2020～2025年）》的批复，我市地铁建设步入快车道。如图为济南地铁建设某工地，工人在20s内用塔吊将质量为2500kg的混凝土预制件匀速提升了6m。若这个混凝土预制件的密度为2.2×103kg/m3。g取10N/kg，通过计算回答：
（1）它受到的重力是多少牛？
（2）它的体积是多少立方米？
（3）在提升它的过程中，塔吊对它做了多少焦的功？
（4）塔吊对它做功的功率是多少瓦？

【答案】（1）它受到的重力是2.5×104N；
（2）它的体积是1.14m3；
（3）在提升它的过程中，塔吊对它做了1.5×105J的功；
（4）塔吊对它做功的功率是7.5×103W。
【解答】解：（1）它受到的重力G＝mg＝2500kg×10N/kg＝2.5×104N，
（2）由ρ＝可得，它的体积：
V＝＝≈1.14m3，
（3）在提升它的过程中，塔吊对它做功：
W＝Gh＝2.5×104N×6m＝1.5×105J，
（4）塔吊对它做功的功率P＝＝＝7.5×103W。
一十三．热传递改变物体内能（共1小题）
17．（2021•济南）（1）高速公路上常常会见到“限速”或“保持车距”的提示牌。对于高速行驶的汽车，“限速”和“保持车距”可以有效避免突发情况下急刹车时，由于汽车具有 　惯性　不能及时停住而造成交通事故。
炎热的夏日，驾车行驶在平直的高速公路上，常常会看到公路远处似乎有“积水”，“积水”中还有汽车、电线杆等物体的倒影，如图1所示，但行驶至该处时“积水”却消失了。这种现象称之为“公路盛景”，是由于光通过不均匀的空气时发生 　折射　形成的。（2）2020年的冬天特别寒冷，早起锻炼的小丽和小军冻得伸不出手，于是分别采取了如图2中图甲和图乙所示的取暖方式。从物理学的角度来看，小丽是通过 　热传递　（选填“做功”或“热传递”）来增加手的内能的，小军是通过 　做功　（选填“做功”或“热传递”）来增加手的内能的。
（3）目前，我国已经具备了风光水核电等清洁能源设备的产业链制造能力，水电、风电、光伏发电累计装机容量均居世界首位。其中，水电、风电、光伏发电消耗的能源——水能、风能、太阳能都属于 　可再生　（选填“可再生”或“不可再生”）能源；核电站是利用原子核 　裂变　（选填“裂变”或“聚变”）释放的能量来发电的。

【答案】（1）惯性；折射；
（2）热传递；做功；
（3）可再生；裂变。
【解答】（1）汽车急刹车时，由于汽车具有惯性，要保持原来的运动状态，所以会出现不能及时停住的现象；光在不均匀的空气中会发生折射现象；
（2）甲图中小丽向手哈气，是哈出的气体温度比手的温度高，所以哈气是热传递的方式改变手的内能；乙图中小军双手相互搓一搓，是通过做功的方式改变手的内能；
（3）水能、风能、太阳能都可以源源不断地从自然界中获得，所以它们是可再生的能源；核电站是利用原子核裂变释放的能量来发电。
一十四．比热容解释简单的自然现象（共1小题）
18．（2017•济南）泉城济南的环城公园既是中外游客的观光胜地，也是市民盛夏时节休闲纳凉的好去处，如图所示，炎热的夏季，环城公园的周边明显比其他地方凉爽很多，主要是因为水的　比热容　比砂石和泥土大；河中不时有游船驶过，以驶过的游船为参照物，坐在岸边乘凉的市民是　运动　的。

【答案】比热容；运动。
【解答】解：
（1）因为水的比热容大于砂石的比热容，相同质量的水和砂石吸收相同的热量时，水升高的温度低，所以炎热的夏季，环城公园的周边明显比其他地方凉爽很多；
（2）坐在岸边乘凉的市民相对于河中驶过的游船位置发生了改变，所以，以驶过的游船为参照物，坐在岸边乘凉的市民是运动的。
一十五．燃料的热值及其计算（共1小题）
19．（2017•济南）2017年5月18日，中共中央、国务院致电祝贺我国首次海域天然气水合物试采成功，天然气水合物（Natural Gas Hydrate），因其外观像冰、遇火即可燃而俗称“可燃冰”，如图所示，它燃烧后仅会生成少量的二氧化碳和水，污染比　煤　（只填一种）等传统能源小很多，是一种绿色清洁能源，据中央电视台报道，同一辆汽车一次加100L天然气能跑300km，加入相同体积的可燃冰就能跑50 000km，这说明可燃冰与天然气相比具有更大的　热值　。

【答案】煤；热值。
【解答】解：
（1）可燃冰燃烧后仅会生成少量的二氧化碳和水，污染比煤等传统能源小很多，是一种绿色清洁能源；
（2）同一辆汽车一次加100L天然气能跑300km，加入相同体积的可燃冰就能跑50 000km，这说明可燃冰与天然气相比，完全燃烧放出的热量更多，具有更大的热值。
一十六．串联电路和并联电路的辨别（共1小题）
20．（2018•济南）小丽家最近购买了一台标有一级能效的电冰箱。她通过观察发现，这台电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关控制压缩机，与冰箱门联动的开关控制照明灯。据此判断：该冰箱内部电路中，压缩机和照明灯在电路中的连接方式是　并联　（选填“串联”或“并联”）的；压缩机的主要部件是一个电动机，电动机在电路图中的符号是　　。
【答案】并联；。
【解答】解：由题意知，压缩机和冷藏室内的照明灯工作时互不影响，根据并联电路各支路上的用电器互不影响可知：压缩机和照明灯在电路中的连接方式是并联；
电动机在电路图中的符号是。
一十七．欧姆定律的应用（共2小题）
21．（2020•莱芜区）如图所示电路中，电源两端电压U保持不变，R1、R2是定值电阻，R2的阻值为10Ω．当开关S闭合时，电流表的示数为0.1A，电压表示数为3V．通过计算回答：
（1）电阻R1的阻值是多少欧？
（2）电阻R1消耗的电功率是多少瓦？
（3）电源两端的电压U是多少伏？

【答案】（1）电阻R1的阻值是30Ω；
（2）电阻R1消耗的电功率是0.3W；
（3）电源两端的电压U是4V。
【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
（1）由I＝可得，电阻R1的阻值：
R1＝＝＝30Ω；
（2）电阻R1消耗的电功率：
P1＝U1I＝3V×0.1A＝0.3W；
（3）因串联电路中总电阻等于各分电阻之和，
所以，电源两端的电压：
U＝I（R1+R2）＝0.1A×（30Ω+10Ω）＝4V。
22．（2019•济南）如图甲所示电路中，定值电阻R的阻值为20Ω，电源电压保持不变。闭合开关S后，整个电路正常工作，两电流表的表盘均如图乙所示。求：

（1）通过灯泡L的电流是多少安？
（2）电源两端的电压是多少伏？
（3）灯泡L消耗的电功率是多少瓦？
（4）整个电路工作10s消耗了多少焦的电能？

【答案】（1）通过灯泡L的电流是0.8A；
（2）电源两端的电压是4V；
（3）灯泡L消耗的电功率是3.2W；
（4）整个电路工作10s消耗了40J的电能。
【解答】解：由电路图可知，灯泡L与电阻R并联，电流表A测干路电流，电流表A1测
R支路的电流。
（1）因为并联电路中干路电流等于各支路电流之和，所以，电流表A的示数大于电流表A1的示数；
则：电流表A的量程是0～3A，示数为I＝1A；电流表A1的量程是0～0.6A，示数为I1＝0.2A，
根据并联电路中干路电流等于各支路电流之和可得：
灯泡L的电流：I2＝I﹣I1＝1A﹣0.2A＝0.8A；
（2）由I＝可知，电源电压：U＝UR＝I1R＝0.2A×20Ω＝4V；
（3）灯泡L的功率PL＝UI2＝4V×0.8A＝3.2W；
（4）整个电路消耗的电能：W＝UIt＝4V×1A×10s＝40J。
一十八．电路图设计（共1小题）
23．（2017•济南）为响应国家“节能减排”的号召，海右中学办公楼内每个楼道照明灯均由光控开关和声控开关自动控制，光控开关S1在天黑时自动闭合，天亮时自动断开；声控开关S2在有人走近发出声音时自动闭合，无人走动时自动断开，这样，楼道照明灯只有在夜间有人走近时才会发光，其余时间均不发光，请你画出该楼内其中一盏楼道照明灯的电路图。
【解答】解：由题意知，只有当光控开关S1、声控开关S2都闭合了，灯才能亮，只要有一个开关断开，灯泡就不亮，所以，灯泡与两个开关串联，且火线要先过开关，再由灯泡连接到零线上，电路图如图所示：

一十九．电功率与电压、电流的关系（共1小题）
24．（2018•济南）如图所示电路中，灯泡L上标有“12V 0.2A”字样，R为定值电阻。闭合开关S后，灯泡L恰好正常发光，电压表的示数为3V，通过计算回答：
（1）灯泡L的额定功率是多少瓦？
（2）定值电阻R的阻值是多少欧？
（3）整个电路在5min内消耗的电能是多少焦？

【答案】（1）灯泡L的额定功率是2.4W；
（2）定值电阻R的阻值是15Ω；
（3）整个电路在5min内消耗的电能是900J。
【解答】解：（1）灯泡L的额定功率：
PL＝ULIL＝12V×0.2A＝2.4W；
（2）电压表测量定值电阻两端的电压：UR＝3V，
灯泡L恰好正常发光，串联电路中各处的电流相等，
所以电路中的电流I＝0.2A，
由欧姆定律得，定值电阻R的阻值：
R＝＝＝15Ω；
（3）电路总电压：
U＝UL+UR＝12V+3V＝15V，
整个电路在5min内消耗的电能：
W＝UIt＝15V×0.2A×5×60s＝900J。
二十．焦耳定律的计算公式及其应用（共2小题）
25．（2017•济南）如图所示电路中，灯泡L标有“12V 3W”字样，R为定值电阻，闭合开关S后，灯泡L恰好正常发光，电流表的示数为0.45A，通过计算回答：
（1）灯泡L的额定电流是多少安？
（2）定值电阻R的阻值是多少欧？
（3）该电路工作5min，定值电阻R产生的热量是多少焦？

【答案】（1）灯泡L的额定电流是0.25A；
（2）定值电阻R的阻值是60Ω；
（3）R在5min内产生的热量是720J。
【解答】解：由电路图可知，电阻R与灯泡并联，电流表测干路的电流。
（1）由P＝UI可得，灯泡L的额定电流：IL＝＝＝0.25A；
（2）因并联电路中各支路两端的电压相等，且灯泡正常发光，根据并联电路的电流规律可知，通过电阻的电流为：
IR＝I﹣IL＝0.45A﹣0.25A＝0.2A；
所以，电源的电压U＝UL＝12V，由I＝可得，R的阻值：R＝＝＝60Ω；
（3）电阻在5min内消耗的电能：W＝UIt＝12V×0.2A×5×60s＝720J。
26．（2021•济南）小亮家新买了一辆汽车，车上的座椅垫具有电加热功能，如图甲所示。通过观察和研究，他了解到该座椅垫有“高温”、“低温”和“关”三个挡位，“高温”挡功率为36W，“低温”挡功率为20W。该座椅垫加热部分的电路简图如图乙所示，电源电压为24V，S为挡位切换开关。R1和R2为电热丝。当座椅垫处于“高温”挡加热时，通过计算回答；
①通过座椅垫的电流是多少安？
②电热丝R1的阻值是多少欧？
③座椅垫工作5min产生的热量是多少焦？

【答案】①通过座椅垫的电流是1.5A；
②电热丝R1的阻值是16Ω；
③座椅垫工作5min产生的热量是1.08×104J。
【解答】解：①由P＝UI可得，处于“高温”挡加热时通过座椅垫的电流为：I＝＝＝1.5A。
②由电路图知，开关S接高温挡位时，电路为R1的简单电路，根据I＝可得，
电热丝R1的阻值为：R1＝＝＝16Ω。
③座椅垫工作5min产生的热量：Q＝W＝P高温t＝36W×5×60s＝1.08×104J。
