2022年高考物理一轮复习专题19交变电流（2）
练习


一、单选题，共14小题

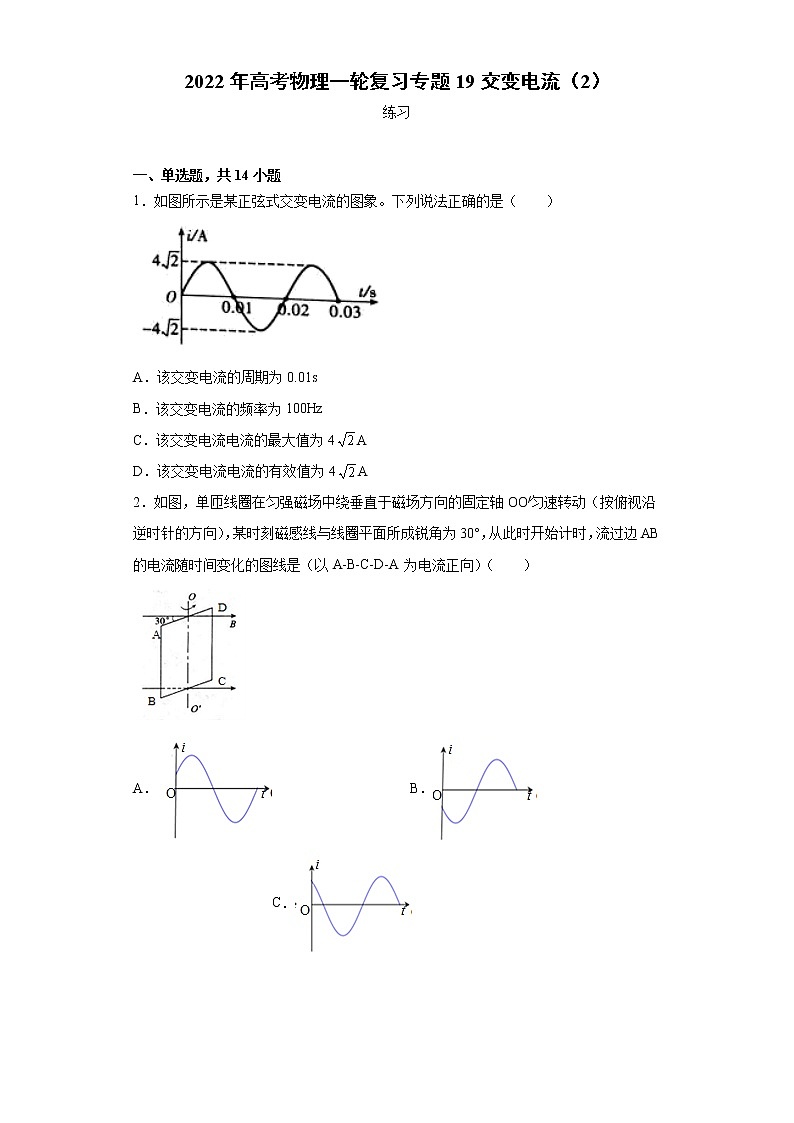

1．如图所示是某正弦式交变电流的图象。下列说法正确的是（　　）

A．该交变电流的周期为0.01s
B．该交变电流的频率为100Hz
C．该交变电流电流的最大值为4A
D．该交变电流电流的有效值为4A
2．如图，单匝线圈在匀强磁场中绕垂直于磁场方向的固定轴OO/匀速转动（按俯视沿逆时针的方向），某时刻磁感线与线圈平面所成锐角为30°，从此时开始计时，流过边AB的电流随时间变化的图线是（以A-B-C-D-A为电流正向）（ ）

A． B． C． D．

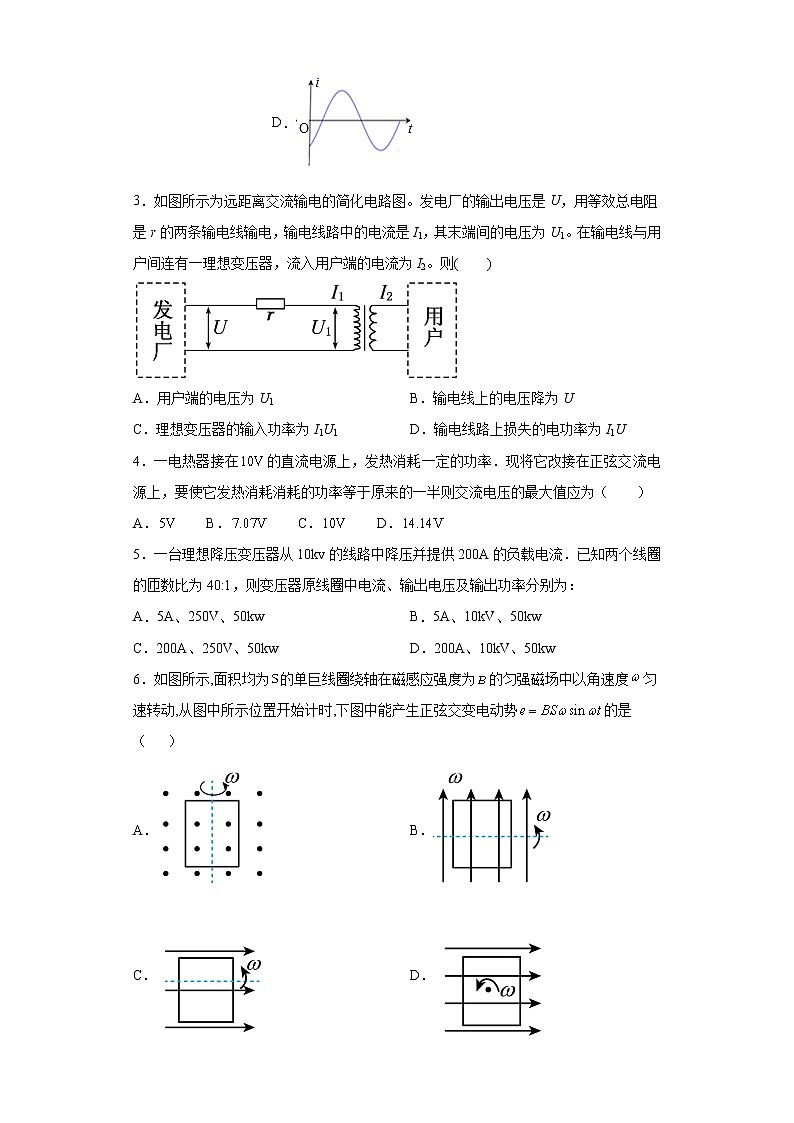

3．如图所示为远距离交流输电的简化电路图。发电厂的输出电压是U，用等效总电阻是r的两条输电线输电，输电线路中的电流是I1，其末端间的电压为U1。在输电线与用户间连有一理想变压器，流入用户端的电流为I2。则(　　)

A．用户端的电压为U1 B．输电线上的电压降为U
C．理想变压器的输入功率为I1U1 D．输电线路上损失的电功率为I1U
4．一电热器接在的直流电源上，发热消耗一定的功率．现将它改接在正弦交流电源上，要使它发热消耗消耗的功率等于原来的一半则交流电压的最大值应为（ ）
A． B． C． D．
5．一台理想降压变压器从10kv的线路中降压并提供200A的负载电流．已知两个线圈的匝数比为40:1，则变压器原线圈中电流、输出电压及输出功率分别为：
A．5A、250V、50kw B．5A、10kV、50kw
C．200A、250V、50kw D．200A、10kV、50kw
6．如图所示,面积均为的单巨线圈绕轴在磁感应强度为的匀强磁场中以角速度匀速转动,从图中所示位置开始计时,下图中能产生正弦交变电动势的是（ ）
A． B．
C． D．
7．关于交流电的有效值U和最大值Um，下列说法中正确的是（　　）
A．任何形式的交流电都具有的关系
B．正弦式交流电具有的关系
C．照明电压220V，动力电压380V指的都是最大值
D．交流电压表和交流电流表测的都是最大值
8．如图甲为理想变压器的示意图，其原、副线圈的匝数比为，电压表和电流表均为理想电表，为阻值随温度升高而减小的热敏交流电阻，为定值电阻.若发电机向原线圈输入如图乙所示的正弦交流电.下列说法中正确的是（ ）


A．输入变压器原线圈的交流电压的表达式为
B．变压器原、副线圈中的电流之比为
C．s时，发电机的线圈平面位于中性面
D．处温度升高时，变压器的输入功率变小
9．如图所示，在磁感应强度为B的匀强磁场中，有一个匝数为N的矩形线圈abcd，线圈面积为S，ωb边与磁场垂直，ωb边始终与金属滑环K相连，cd边始终与金属滑环L相连．现使矩形线圈以恒定角速度ω，从图示位置绕过ad、bc中点的轴匀速转动．下列说法中正确的是：

A．将交流电流表串到电路中，其示数随时间按余弦规律变化．
B．线圈转动的角速度越大，通过电阻R的电流越小．
C．线圈平面与磁场平行时，瞬时感应电动势最大E=NBSω
D．线圈平面每转过半圈，穿过线圈平面的磁通量变化量为零．
10．如图所示，为了减少输电线路中的电能损耗，电厂发出的交流电经变电所升为 的高压后再远距离输电，后经过匝数比为100：1的理想变压器将电压降压后供居民用电，若输电线的电阻=10Ω，则（　　）

A．降压变压器输出电压为220V
B．降压变压器输出电压的频率低于50Hz
C．降压变压器原线圈的导线比副线圈的要粗
D．降压变压器输出电流为输入电流的100倍
11．如图所示，T为理想变压器，副线圈回路中的输电线ab和cd的电阻不可忽略，其余输电线电阻可不计，则当开关S闭合时(　　)

A．交流电压表V2和V3的示数一定都变小
B．交流电压表V3的示数变小
C．交流电流表A1、A2和A3的示数一定变大
D．只有A1的示数变大
12．如图，一理想变压器原、副线圈匝数比为10：1，原线圈串联一理想电流表，并接入内阻不计、的交流电。定值电阻，C为电容器，电流表示数为0.28A，则电容器两端的电压为（　　）


A．0 B．2V C．8V D．10V
13．如图所示电路中有四个完全相同的灯泡，现在四个灯泡都正常发光，变压器为理想变压器，则原副线圈中的电流之比I1：I2、原副线圈匝数比n1：n2分别为（　　）

A．1：2 1：1 B．2：1 1：1
C．2：1 4：1 D．1：2 2：1
14．变压器原线圈与恒压交变电源连接，当滑动变阻器的滑片P向B端滑动时，理想交流电表的变化情况为（　　）

A．A1表读数变小 B．A2表读数变小
C．V1表读数变小 D．V2表读数变小

二、多选题，共6小题
15．一矩形金属线圈，绕垂直磁场方向的转轴在匀强磁场中匀速转动，线圈中产生的感应电动势e随时间t变化的规律如图所示，下列说法中正确的是

A．此交流电的频率为10Hz
B．此感应电动势的有效值为V
C．t＝0.1 s时，线圈平面与磁场方向垂直
D．在线圈平面与磁场方向成30°时，感应电动势的大小为1V
16．如图所示为某型号电动车充电器的简单原理图，已知变压器的原、副线圈匝数比为20∶1，副线圈正中央有一抽头，二极管具有单向导电性，正向电阻不计，原线圈接家用电路（220V，50Hz的正弦交变电流），下列说法正确的是（ ）

A．充电电流的频率为100 Hz
B．充电电压为5.5 V
C．变压器的输入和输出功率之比为1∶2
D．A端为电源的正极
17．如图所示，理想变压器原、副线圈匝数分别为N1、N2，副线圈两端与电阻R相连，原线圈两端与平行金属导轨相连，导轨间距为L，电阻不计．在虚线的左侧，存在方向与导轨所在平面垂直、大小为B的匀强磁场．金属杆PQ垂直导轨放置，长度为L、电阻为．现使金属杆PQ沿导轨在磁场内做往复运动，其速度．若电流表的示数为I，已知电表均为理想电表，则下列说法正确的是

A．金属杆PQ两端的电压为
B．理想电压表的示数为
C．通过电阻R的电流强度的最大值为
D．电阻R消耗的电功率为
18．交流发电机的输出电压为U，采用图示理想变压器输电，升压变压器原、副线圈匝数比为m，降压变压器原、副线圈匝数比为n，输电导线电阻为r，用户的工作电压为U。下列说法正确的是（　　）

A．m
