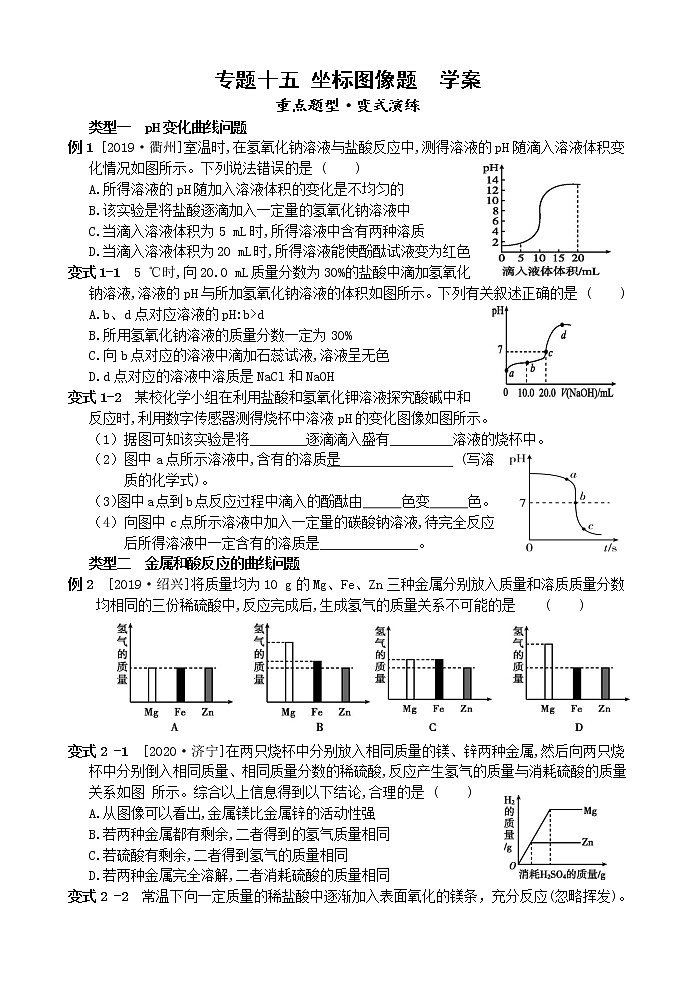

专题十五 坐标图像题 学案重点题型·变式演练类型一　pH变化曲线问题例1 [2019·衢州]室温时,在氢氧化钠溶液与盐酸反应中,测得溶液的pH随滴入溶液体积变化情况如图所示。下列说法错误的是 (　　)A.所得溶液的pH随加入溶液体积的变化是不均匀的B.该实验是将盐酸逐滴加入一定量的氢氧化钠溶液中C.当滴入溶液体积为5 mL时,所得溶液中含有两种溶质D.当滴入溶液体积为20 mL时,所得溶液能使酚酞试液变为红色变式1-1 5 ℃时,向20.0 mL质量分数为30%的盐酸中滴加氢氧化钠溶液,溶液的pH与所加氢氧化钠溶液的体积如图所示。下列有关叙述正确的是 (　　)A.b、d点对应溶液的pH:b>dB.所用氢氧化钠溶液的质量分数一定为30%C.向b点对应的溶液中滴加石蕊试液,溶液呈无色D.d点对应的溶液中溶质是NaCl和NaOH变式1-2 某校化学小组在利用盐酸和氢氧化钾溶液探究酸碱中和反应时,利用数字传感器测得烧杯中溶液pH的变化图像如图所示。（1）据图可知该实验是将　　 　逐滴滴入盛有　　　 溶液的烧杯中。 （2）图中a点所示溶液中,含有的溶质是　　　　 (写溶质的化学式)。 （3）图中a点到b点反应过程中滴入的酚酞由　 　色变　 　色。 （4）向图中c点所示溶液中加入一定量的碳酸钠溶液,待完全反应后所得溶液中一定含有的溶质是　　　　　　　。类型二　金属和酸反应的曲线问题例2 [2019·绍兴]将质量均为10 g的Mg、Fe、Zn三种金属分别放入质量和溶质质量分数均相同的三份稀硫酸中,反应完成后,生成氢气的质量关系不可能的是 (　　) 变式2 -1 [2020·济宁]在两只烧杯中分别放入相同质量的镁、锌两种金属,然后向两只烧杯中分别倒入相同质量、相同质量分数的稀硫酸,反应产生氢气的质量与消耗硫酸的质量关系如图 所示。综合以上信息得到以下结论,合理的是 (　　)A.从图像可以看出,金属镁比金属锌的活动性强B.若两种金属都有剩余,二者得到的氢气质量相同C.若硫酸有剩余,二者得到氢气的质量相同D.若两种金属完全溶解,二者消耗硫酸的质量相同变式2 -2 常温下向一定质量的稀盐酸中逐渐加入表面氧化的镁条，充分反应(忽略挥发)。下列图像正确的是( ) A. B. C. D.变式2 -3 向等质量的锌粉和铁粉中分别加入足量稀硫酸,下列图像描述正确的是（ ） 类型三　金属和盐反应的曲线问题例3 往硝酸铜、硝酸银和硝酸亚铁的混合溶液中缓慢连续加入质量为m的锌粉,溶液中析出固体的质量与参加反应的锌粉质量关系如图所示,下列说法中正确的是 (　　)A.c点对应溶液中含有的金属离子为Zn2+和Cu2+B.bc段(不含两端点)析出的金属是FeC.ab段(不含两端点)对应溶液中含有的金属离子为Zn2+、Ag+、Cu2+和Fe2+D.若bc段和cd段中析出固体质量相等,参加反应的锌粉质量分别为m1和m2,则m1>m2变式3-1 往一定量的氯化铜溶液中加入过量的锌粒,如图是反应过程中某物质的质量随加入锌粒的质量变化关系,则这种物质不可能是 (　　)A.溶液中的水 B.生成的铜C.生成的氯化锌 D.参加反应的氯化铜变式3-2 向一定量硝酸银和硝酸铜的混合溶液中加入锌粉，所得溶液的质量与加入锌粉的质量关系如图所示。下列说法正确的是（　　） A.a点所得溶液中的溶质是硝酸铜、硝酸锌 B.b点对溶液中含有的金属离子为Zn2+和Cu2+、Ag+ C.c点所得固体为银和铜 D.d点所得溶液中溶质一定有硝酸锌，可能有硝酸铜类型四　含酸碱盐反应顺序的曲线问题例4 向一定质量的CaCl2和HCl的混合溶液中逐滴加入Na2CO3溶液,并振荡。如图表示反应过程中溶液质量随加入Na2CO3溶液质量的变化情况。图中AB段对应的实验现象是　　　 　　,在C点时溶液中的溶质是　　　　　　　　　　。变式4-1 某锥形瓶内盛有盐酸和氯化铜的混合溶液100 g,向其中加入溶质质量分数为10%的氢氧化钠溶液,锥形瓶内溶液质量m1与加入的氢氧化钠溶液质量m2的变化关系如图所示。下列说法错误的是 (　　)A.反应至A点时,所加NaOH溶液的质量为40 gB.反应至A点时,溶液中的溶质有CuCl2和NaClC.反应至B点时,锥形瓶内溶液的质量为280.4 gD.反应至B点时,锥形瓶内溶液中NaCl的质量为23.4 g变式4-2 向实验室制取二氧化碳剩余的废液中逐滴加入碳酸钠溶液至过量，该实验中溶液pH变化曲线如图所示（提示：氯化钙溶液呈中性），则下列说法正确的是（　　）A.从a点看废液中含有氯化钙B.b点对应的溶液中的溶质是HCl和NaCl两种C.c→d发生反应：CaCl2+Na2CO3=CaCO3↓+2NaClD.e点对应溶液中氯化钠的质量大于d点变式4-3 如图是描述向氯化镁和盐酸的混合溶液中加入一定量的氢氧化钠溶液过程中产生沉淀的图象。针对化学小组同学的猜想，请根据要求回答下列问题。【提出问题】随着氢氧化钠溶液的加入的质量的不同，所得溶液中含有的溶质的成分也不同吗？【猜想与假设】张南同学猜想：加入氢氧化钠溶液在0～25g之间时，溶质的成分是NaCl和HCl；小南同学猜想：加入氢氧化钠溶液恰好至25g时，溶质的成分是NaCl和MgCl2；小岗同学猜想：溶液中溶质只有NaCl；【解释与结论】请对张南同学的猜想做出评价（1）________________________________________________；【解释与结论】小南同学猜想的理由是（2）___________________________________；【解释与结论】小岗同学猜想溶液中溶质只有NaCl，这时加入氢氧化钠溶液的质量是（3）___________；【解释与结论】若加入氢氧化钠溶液的质量大于75g时，所得溶液的溶质成分的化学式是（4）_______________；【归纳与总结】对于化学小组同学在分析反应后溶液中溶质成分时，需要考虑的是（5）______________________。类型五　溶解与溶液中各量的变化例5 将某温度下热的硝酸钾饱和溶液逐渐冷却至室温，下列有量随时间变化趋势的图象不正确的是（　　） A. B. C. D.变式5 恒温蒸发一定质量的氯化钠不饱和溶液的过程中（蒸发皿中始终有溶液），下列量随时间变化的大致图像正确的是（ ）
