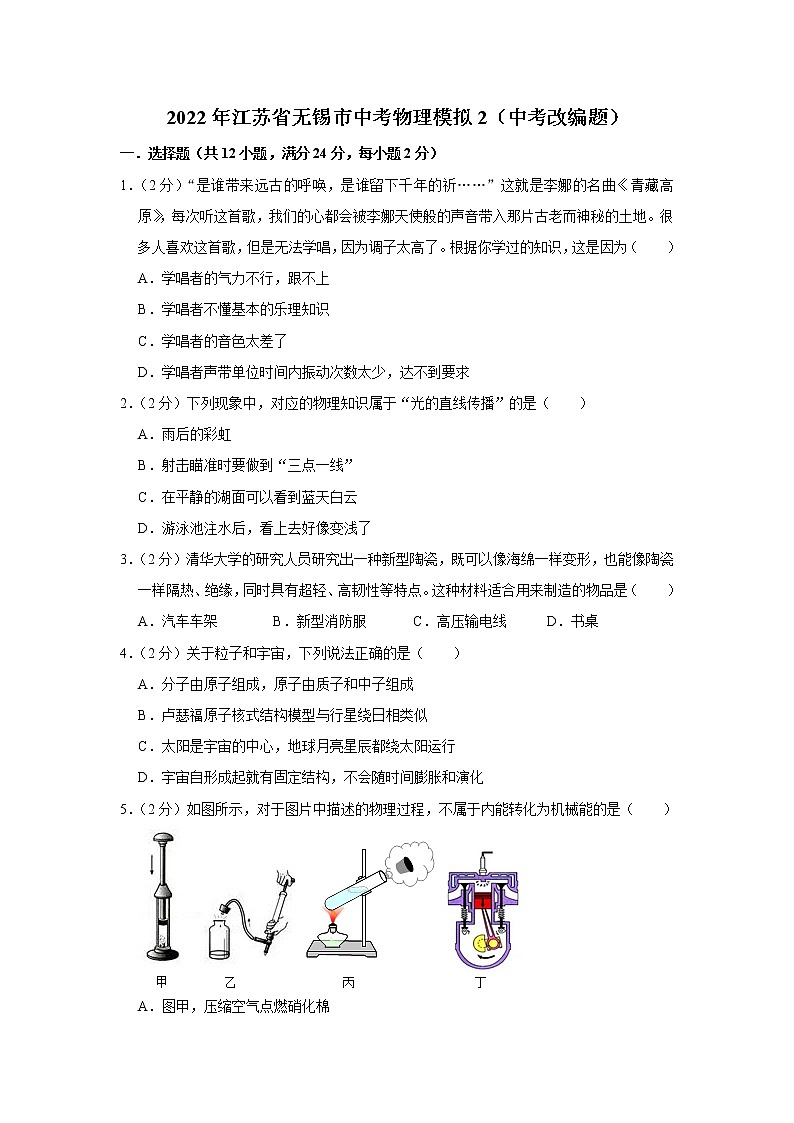

2022年江苏省无锡市中考物理模拟2（中考改编题）

这是一份2022年江苏省无锡市中考物理模拟2（中考改编题），共31页。

A．学唱者的气力不行，跟不上
B．学唱者不懂基本的乐理知识
C．学唱者的音色太差了
D．学唱者声带单位时间内振动次数太少，达不到要求
2．（2分）下列现象中，对应的物理知识属于“光的直线传播”的是（ ）
A．雨后的彩虹
B．射击瞄准时要做到“三点一线”
C．在平静的湖面可以看到蓝天白云
D．游泳池注水后，看上去好像变浅了
3．（2分）清华大学的研究人员研究出一种新型陶瓷，既可以像海绵一样变形，也能像陶瓷一样隔热、绝缘，同时具有超轻、高韧性等特点。这种材料适合用来制造的物品是（ ）
A．汽车车架B．新型消防服C．高压输电线D．书桌
4．（2分）关于粒子和宇宙，下列说法正确的是（ ）
A．分子由原子组成，原子由质子和中子组成
B．卢瑟福原子核式结构模型与行星绕日相类似
C．太阳是宇宙的中心，地球月亮星辰都绕太阳运行
D．宇宙自形成起就有固定结构，不会随时间膨胀和演化
5．（2分）如图所示，对于图片中描述的物理过程，不属于内能转化为机械能的是（ ）
A．图甲，压缩空气点燃硝化棉

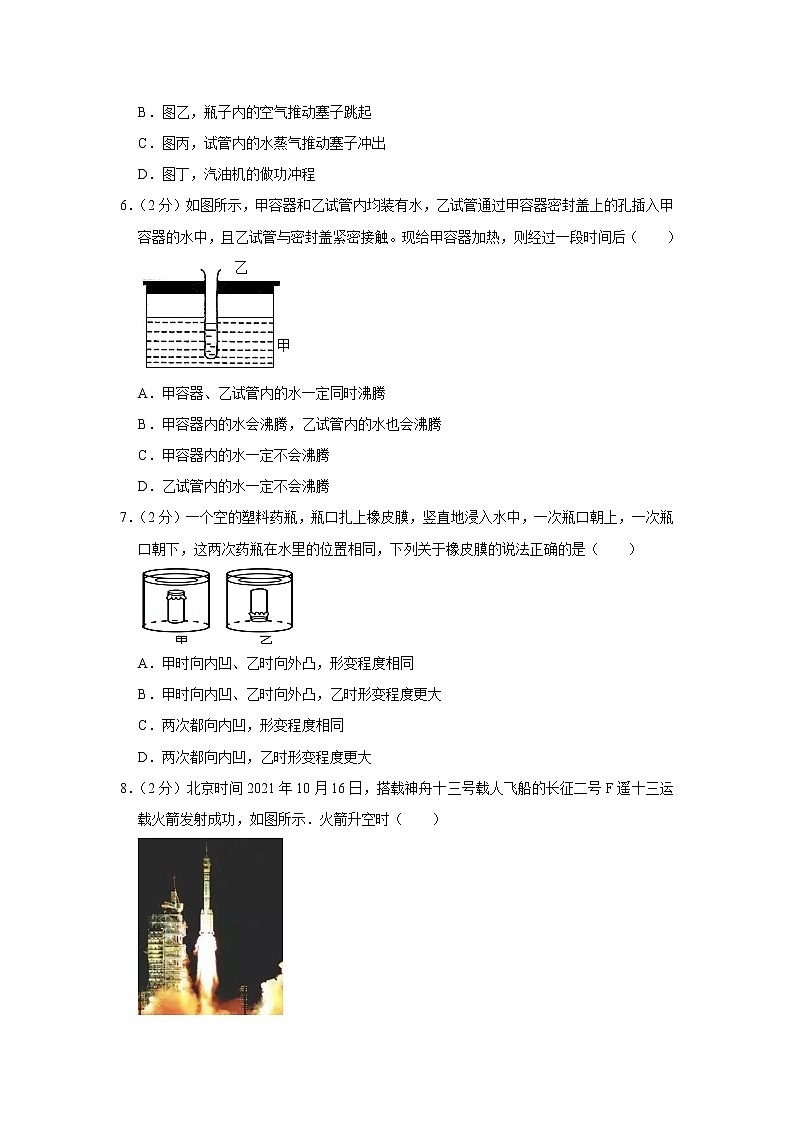

B．图乙，瓶子内的空气推动塞子跳起
C．图丙，试管内的水蒸气推动塞子冲出
D．图丁，汽油机的做功冲程
6．（2分）如图所示，甲容器和乙试管内均装有水，乙试管通过甲容器密封盖上的孔插入甲容器的水中，且乙试管与密封盖紧密接触。现给甲容器加热，则经过一段时间后（ ）
A．甲容器、乙试管内的水一定同时沸腾
B．甲容器内的水会沸腾，乙试管内的水也会沸腾
C．甲容器内的水一定不会沸腾
D．乙试管内的水一定不会沸腾
7．（2分）一个空的塑料药瓶，瓶口扎上橡皮膜，竖直地浸入水中，一次瓶口朝上，一次瓶口朝下，这两次药瓶在水里的位置相同，下列关于橡皮膜的说法正确的是（ ）
A．甲时向内凹、乙时向外凸，形变程度相同
B．甲时向内凹、乙时向外凸，乙时形变程度更大
C．两次都向内凹，形变程度相同
D．两次都向内凹，乙时形变程度更大
8．（2分）北京时间2021年10月16日，搭载神舟十三号载人飞船的长征二号F遥十三运载火箭发射成功，如图所示．火箭升空时（ ）
A．以地面为参照物，地面指挥中心大楼是运动的
B．以载人飞船为参照物，地面指挥中心大楼是运动的
C．以地面为参照物，该载人飞船内的航天员是静止的
D．以载人飞船为参照物，该载人飞船内被固定在座位上的航天员是向上运动的
9．（2分）如图所示的是我国生产的某种电动式无针注射器工作示意图，通电时永磁体的磁场与通电线圈相互作用，产生强大的助推力，使药液以接近声音的速度注入皮肤，下列能反映该注射器工作原理的是（ ）
A．
B．
C．
D．
10．（2分）北斗导航系统最后一颗组网卫星﹣﹣“北斗三号”卫星在西昌基地发射成功后定位于地球同步轨道。我国提前半年全面完成“北斗三号”全球卫星导航系统部署，扬了国威，长了志气。下列说法正确的是（ ）
A．点火后，在火箭加速上升的过程中，卫星的动能转化为重力势能
B．点火升空过程中，运载火箭的惯性越来越大
C．卫星进入地球同步轨道后，将处于平衡状态
D．卫星进入地球同步轨道后，不受空气阻力作用，机械能守恒
11．（2分）如图所示，小车在平直轨道上匀速前进，车厢内有一个小球用细线悬挂在天花板上的O点，A点为正对O点的地面上的一点。如果此时细线突然断裂，忽略空气阻力，则小球的落地点会在（ ）
A．正好A点B．A点右侧C．A点左侧D．不一定
12．（2分）如图所示的电路中，电源电压保持不变，滑动变阻器的最大阻值为R．若只闭合开关S1，将滑动变阻器的滑片P置于A端时，电压表V1示数为U1，电压表V2示数为U2；若此时将滑动变阻器的滑片P移至B端，电压表V1示数为U1′，电压表V2的示数为U2′，电流表A1的示数为0.4A．已知：U1：U1′＝1：2，U2：U2′＝3：1，R2＝3Ω．以下说法错误的是（ ）
A．R1的电阻为2Ω
B．电源电压为6V
C．当开关都闭合，电路消耗的最小功率为30W
D．只闭合开关S1时，电路消耗的最大功率为7.2 W
二．填空题（共10小题，满分18分）
13．（2分）2021“中国•兴化千垛菜花旅游节”启幕定于3月18日，活动主会场千垛景区是全球“四大花海”之一.我们能看到黄灿灿的油菜花，是因为油菜花能 黄色光；能闻到油菜花香，说明一切物质的分子都在不停地做 运动。
14．（3分）如图所示，我国“祝融”号火星已成功着陆火星表面。火星车上安装的太阳能板能将太阳能转化为 能，为科学仪器供电。火星车顶部安装了集热窗，里面装有“正十一烷”，其熔点为﹣26℃，白天，火星表面温度可升高至35℃，这种物质会 （选填“吸收”或“放出”）热量而熔化；夜间，火星表面温度会下降到﹣60℃以下，这种物质会 （填物态变化名称）而放出热量。
15．（2分）如图甲是探究“平面镜成像特点“的实验装置图。实验中，采用透明薄玻璃板的目的是便于确定 ；将蜡烛A远离玻璃板一段距离，蜡烛的像的大小将 （选填“变大”、“变小”或“不变”）；如果玻璃板没有与桌面垂直，而是如图所示倾斜，蜡烛的像对应图乙中 （选填“A1”“A2”“A3”）。
16．一位质量为75kg的消防战士穿着25kg的装备沿着竖直滑竿匀速下滑15m，用时3s。则下滑过程中速度是 m/s，他受到的摩擦力是 N。（g取10N/kg）
17．（3分）在探究“物体动能的大小与哪些因素有关”的实验中，小明同学设计了如图所示甲、乙、丙三次实验，让铁球从同一斜面上某处由静止开始向下运动，然后与放在水平桌面上的纸盒相碰，铁球与纸盒在水平面上共同移动一段距离后静止。
（1）要探究动能大小与物体质量的关系应使铁球到达底部的 相同，为了达到这一目的所采取的具体操作方法是将小球从斜面的 由静止释放。
（2）由甲、丙两次实验可以得出的结论是：当 一定时，物体的 越大，物体具有的动能越大，通过 两次实验，可以探究物体动能与物体质量的关系。
（3）该实验是通过观察 来比较铁球动能的大小，从而得出结论的。下面的三个实例中也采用这种研究方法的是 。
A．认识电压时，我们可以用水压来类比
B．用磁感线来描述磁场
C．探究电功大小与哪些因素有关，通过重物提升的高度来判断电流做功的多少
（4）实验结束后，该同学拿走木块，先后将同一小球从同一斜面的不同高度处静止释放，记录小球在相同表面上滑行到静止的距离，如图丁所示，根据此现象，小明得出了动能与速度有关的结论，你认为该同学实验方案是否合理： 。（选填“合理”或“不合理”）
18．（3分）图示电子秤有“清零”功能，如在电子秤上放200g砝码，电子秤显示为200g，按清零键后，显示变为零；随后若再添加一个100g的砝码，则电子秤显示为100g。了解了这种特殊功能后，小刚决定用该电子秤来测量网购75%医用酒精的密度：①小刚先将一个空玻璃茶杯放到水平放置的电子秤上，电子秤显示为150g；②然后，按下清零键，电子秤显示变为零；③接着，往茶杯中倒满纯净水，电子秤显示为200g；④将水倒净，擦干玻璃杯后加满医用酒精，再放到电子秤上，电子秤显示为180g。则茶杯的质量为 g，茶杯的容积为 cm3，该医用酒精的密度为 g/cm3。
19．如图所示，A、B两段同种材料制成的实心导体电阻值相等，A导体比B导体的长度和横截面积都小。将它们串联在电路中，通电一段时间后，A导体升高的温度 （选填“大于”、“等于”或“小于”）B导体升高的温度。
20．（2分）甲、乙两物体，它们的质量之比是2：1，比热容之比是3：2，要使它们升高相同的温度，需要吸收的热量之比是 。
21．如图所示，平行光通过图中左侧虚线框（其中放置一块透镜）后，在右侧光屏上形成一个圆形光斑，该光斑的直径比透镜大。请你判断虚线框中是否是凸透镜，说出接下来的操作及判断方法。（不添加其它器材）
（1）操作：将光屏 。
（2）判断方法： 。
22．（3分）如图所示，为搬运砖头的独轮车，车箱和砖头的总重力为G＝1000N，则推车时人手向上的力F为 N，该独轮车相当于 杠杆，当把砖头拿出去后，该车对地面的压强会 （选填“增大”或“减小”）。
三．作图题（共7小题，满分17分）
23．（1分）请在图中画出折射光线。
24．（1分）如图所示，重为10牛的物体静止在水平地面上，请用力的图示法画出它受到的重力G。
25．（2分）标出图中条形磁铁的磁感线方向和小磁针静止时的N极。
26．一艘玻璃钢海钓船，平放在沙滩上，船底与沙滩的接触面积约为1.5m2，其部分参数如表所示。已知海水密度为1.03×103kg/m3，g取10N/kg。求：
（1）玻璃钢海钓船对沙滩的压强大约是多少？
（2）空船下海后，船底浸入海水的深度为0.2m，求船底受到海水的压强。
（3）若3人出海，人均质量为70kg，船上所载海钓设备的质量约为150kg，求海钓船排开海水的体积。结果保留两位小数。
27．（7分）某班同学在“测量斜面的机械效率”实验时，所用实验器材有：长木板、支架、弹簧测力计、刻度尺、重力为5.4N木块（带挂钩）如图甲所示，将长木板和支架搭成长1.0m、高0.2m的斜面，用弹簧测力计沿斜面向上匀速拉动木块。
（1）如图乙所示，此时弹簧测力计对木块的拉力为 N。
（2）将木块匀速拉到斜面顶端，有用功为 ，总功为 ，斜面的机械效率为 。
（3）木块与斜面的摩擦力为 N。
28．（6分）小明选定了如图甲所示的实验器材探究“电流与电压的关系”，并将其中的部分器材进行了连接。
（1）请你用笔画线代替导线，连接完成小明的实验电路。
（2）小明连接完电路，检查无误，闭合开关前，应将滑动变阻器的滑片滑至最 （选填“左”或“右”）端。
（3）小明组通过改变定值电阻两端的电压，进行了四次测量，部分记录见表一。
①当电流表示数为0.5A时，电压表示数如图乙所示，则此时定值电阻两端的电压是 V。
②分析表一中的数据得到的结论是： 。
表一
表二
（4）表二是小红组探究“电流与电压的关系”时测得的实验数据，通过分析可以得到同样的结论。小明和小红对比两个小组的实验数据发现，相同的电压下，通过定值电阻的电流是不相同的，是因为 。
进一步对比分析表一和表二中的数据，还可以得到结论： 。
29．如图甲所示的电路，电源电压保持不变，小灯泡标有“3V”字样，其部分I﹣U关系图象如图乙所示，滑动变阻器R1的最大电阻值为30Ω，定值电阻R2＝30Ω，电流表的量程为0～0.6A，电压表的量程为0～3V。求：
（1）小灯泡的额定功率是多少？
（2）只闭合开关S和S2，将变阻器R1的滑片移到中点时，电流表示数为0.1A，则电源电压是多少？
（3）只闭合开关S和S1，移动变阻器的滑片，在保证各电路元件安全的情况下，滑动变阻器R1允许接入电路的阻值变化范围是多少？
2022年江苏省无锡市中考物理模拟2（中考改编题）
参考答案与试题解析
一．选择题（共12小题，满分24分，每小题2分）
1．（2分）“是谁带来远古的呼唤，是谁留下千年的祈……”这就是李娜的名曲《青藏高原》，每次听这首歌，我们的心都会被李娜天使般的声音带入那片古老而神秘的土地。很多人喜欢这首歌，但是无法学唱，因为调子太高了。根据你学过的知识，这是因为（ ）
A．学唱者的气力不行，跟不上
B．学唱者不懂基本的乐理知识
C．学唱者的音色太差了
D．学唱者声带单位时间内振动次数太少，达不到要求
【解答】解：A、学唱者的气力不行，影响声带的振动幅度，影响响度。故A不符合题意。
B、音调的高低跟是否懂乐理知识无关。故B不符合题意。
C、李娜的调太高，是指音调高，跟音色无关。故C不符合题意。
D、声带单位时间内振动的次数太少，振动慢，频率小，音调低。故D符合题意。
故选：D。
2．（2分）下列现象中，对应的物理知识属于“光的直线传播”的是（ ）
A．雨后的彩虹
B．射击瞄准时要做到“三点一线”
C．在平静的湖面可以看到蓝天白云
D．游泳池注水后，看上去好像变浅了
【解答】解：A．雨后的彩虹是光的折射现象，故A错误；
B．射击瞄准时要做到“三点一线”是利用了光沿直线传播的知识，故B正确；
C．在平静的湖面可以看到蓝天白云是平面镜成像，是由于光的反射形成的虚像，故C错误。
D．游泳池注水后，看上去好像变浅了是光的折射现象，故D错误；
故选：B。
3．（2分）清华大学的研究人员研究出一种新型陶瓷，既可以像海绵一样变形，也能像陶瓷一样隔热、绝缘，同时具有超轻、高韧性等特点。这种材料适合用来制造的物品是（ ）
A．汽车车架B．新型消防服C．高压输电线D．书桌
【解答】解：A、汽车的车架必须用坚硬的材料来制作，故A错误；
B、新型消防服的特点与该陶瓷的特点相同，故B正确；
C、该陶瓷具有绝缘性，故不能用来制作高压输电线，故C错误；
D、书桌需要一定的硬度，故D错误。
故选：B。
4．（2分）关于粒子和宇宙，下列说法正确的是（ ）
A．分子由原子组成，原子由质子和中子组成
B．卢瑟福原子核式结构模型与行星绕日相类似
C．太阳是宇宙的中心，地球月亮星辰都绕太阳运行
D．宇宙自形成起就有固定结构，不会随时间膨胀和演化
【解答】解：A、分子由原子组成，原子是由位于原子中央的原子核和核外电子组成，故A错误；
B、物理学家卢瑟福和他的同事们根据α粒子散射实验，提出了原子的核式结构模型，以原子核为中心，电子绕原子核高速运转，与行星绕日相类似，故B正确；
C、太阳是太阳系的中心，不是宇宙的中心，地球等行星绕太阳转动，故C错误；
D、宇宙是有层次的天体结构系统，是有起源的、膨胀的和不断演化的，故D错误。
故选：B。
5．（2分）如图所示，对于图片中描述的物理过程，不属于内能转化为机械能的是（ ）
A．图甲，压缩空气点燃硝化棉
B．图乙，瓶子内的空气推动塞子跳起
C．图丙，试管内的水蒸气推动塞子冲出
D．图丁，汽油机的做功冲程
【解答】解：
A、图中厚玻璃内的空气被压缩时，活塞对空气做功，将机械能转化为内能，使瓶内空气的内能增加，温度升高，故A符合题意；
B、图中向瓶内打气后，瓶子内的空气推动塞子跳起时，瓶内空气对塞子做功，将内能转化为机械能，则瓶内空气的内能减小，故B不符合题意；
C、图中塞子被试管内的水蒸气推动冲出时，水蒸气对塞子做功，将内能转化为机械能，水蒸气的内能减小，故C不符合题意；
D、汽油机的做功冲程中，燃气对活塞做功，将内能转化为机械能，故D不符合题意。
故选：A。
6．（2分）如图所示，甲容器和乙试管内均装有水，乙试管通过甲容器密封盖上的孔插入甲容器的水中，且乙试管与密封盖紧密接触。现给甲容器加热，则经过一段时间后（ ）
A．甲容器、乙试管内的水一定同时沸腾
B．甲容器内的水会沸腾，乙试管内的水也会沸腾
C．甲容器内的水一定不会沸腾
D．乙试管内的水一定不会沸腾
【解答】解：甲容器是密封的，给甲容器加热，经过一段时间后，甲容器水面上的气压增大，沸点升高，会高于100℃；
乙试管的水从甲容器的水吸收热量，温度升高，当达到水的沸点时就会沸腾，而此时甲容器的水还不能沸腾，再继续加热，甲容器中的水也将沸腾。
故选：B。
7．（2分）一个空的塑料药瓶，瓶口扎上橡皮膜，竖直地浸入水中，一次瓶口朝上，一次瓶口朝下，这两次药瓶在水里的位置相同，下列关于橡皮膜的说法正确的是（ ）
A．甲时向内凹、乙时向外凸，形变程度相同
B．甲时向内凹、乙时向外凸，乙时形变程度更大
C．两次都向内凹，形变程度相同
D．两次都向内凹，乙时形变程度更大
【解答】解：液体内部朝各个方向都有压强，所以橡皮膜不论是朝上还是朝下都会向内凹；
在同种液体中，液体的压强随深度的增加而增大，所以橡皮膜朝下时，浸入液体的深度大，橡皮膜凹的更明显。
综上分析可知，两次都向内凹，乙时形变程度更大。
故ABC错误，D正确。
故选：D。
8．（2分）北京时间2021年10月16日，搭载神舟十三号载人飞船的长征二号F遥十三运载火箭发射成功，如图所示．火箭升空时（ ）
A．以地面为参照物，地面指挥中心大楼是运动的
B．以载人飞船为参照物，地面指挥中心大楼是运动的
C．以地面为参照物，该载人飞船内的航天员是静止的
D．以载人飞船为参照物，该载人飞船内被固定在座位上的航天员是向上运动的
【解答】解：A、以地面为参照物，地面指挥中心大楼的位置没有发生改变，所以是静止的，故A错误；
B、火箭升空时，以载人飞船为参照物，地面指挥中心大楼的位置不断发生变化，所以是运动的，故B正确；
C、火箭升空时，以地面为参照物，该载人飞船内的航天员位置不断发生变化，所以是运动的，故C错误；
D、火箭升空时，以载人飞船为参照物，该载人飞船内被固定在座位上的航天员位置没有发生改变，所以是静止的，故D错误。
故选：B。
9．（2分）如图所示的是我国生产的某种电动式无针注射器工作示意图，通电时永磁体的磁场与通电线圈相互作用，产生强大的助推力，使药液以接近声音的速度注入皮肤，下列能反映该注射器工作原理的是（ ）
A．
B．
C．
D．
【解答】解：
根据题意可知，电动式无针注射器是依靠磁场对通电线圈有力的作用，利用了药液的惯性，将药液快速“注入”皮肤的，这与电动机的原理相同；
A、该装置是探究影响电磁铁磁性大小因素的实验，利用的是电流的磁效应，与注射器工作原理不相同，故A错误；
B、闭合开关，通电导体在磁场中受到力的作用，与注射器工作原理相同，故B正确；
C、闭合电路的线圈在磁场中做切割磁感线运动时，会产生感应电流，这是电磁感应现象，与注射器工作原理不相同，故C错误；
D、该实验奥斯特实验，说明了电流的周围存在磁场，与注射器工作原理不相同，故D错误。
故选：B。
10．（2分）北斗导航系统最后一颗组网卫星﹣﹣“北斗三号”卫星在西昌基地发射成功后定位于地球同步轨道。我国提前半年全面完成“北斗三号”全球卫星导航系统部署，扬了国威，长了志气。下列说法正确的是（ ）
A．点火后，在火箭加速上升的过程中，卫星的动能转化为重力势能
B．点火升空过程中，运载火箭的惯性越来越大
C．卫星进入地球同步轨道后，将处于平衡状态
D．卫星进入地球同步轨道后，不受空气阻力作用，机械能守恒
【解答】解：
A、点火后，在加速上升的过程中，卫星质量不变，但是高度增加，速度增大，重力势能和动能都增大，所以卫星的动能没有转化为重力势能，故A错误；
B、点火升空过程中，忽略燃料消耗，运载火箭的质量不变，其惯性大小不变，故B错误；
C、卫星进入地球同步轨道后，运动方向不断改变，则卫星的运动状态在不断改变，不是平衡状态，故C错误；
D、卫星进入地球同步轨道后，在大气层外运行，不受空气阻力，则卫星的机械能守恒，故D正确。
故选：D。
11．（2分）如图所示，小车在平直轨道上匀速前进，车厢内有一个小球用细线悬挂在天花板上的O点，A点为正对O点的地面上的一点。如果此时细线突然断裂，忽略空气阻力，则小球的落地点会在（ ）
A．正好A点B．A点右侧C．A点左侧D．不一定
【解答】解：
由题意知，在小车匀速直线行驶时，悬挂小球的细线突然断裂，小球由于惯性仍保持原来的运动状态，继续与小车一起向前运动，故小球将落在悬挂位置的正下方，故A正确，BCD错误。
故选：A。
12．（2分）如图所示的电路中，电源电压保持不变，滑动变阻器的最大阻值为R．若只闭合开关S1，将滑动变阻器的滑片P置于A端时，电压表V1示数为U1，电压表V2示数为U2；若此时将滑动变阻器的滑片P移至B端，电压表V1示数为U1′，电压表V2的示数为U2′，电流表A1的示数为0.4A．已知：U1：U1′＝1：2，U2：U2′＝3：1，R2＝3Ω．以下说法错误的是（ ）
A．R1的电阻为2Ω
B．电源电压为6V
C．当开关都闭合，电路消耗的最小功率为30W
D．只闭合开关S1时，电路消耗的最大功率为7.2 W
【解答】解：只闭合开关S1，将滑动变阻器的滑片P置于A端时，等效电路图如图甲所示；
只闭合开关S1，滑动变阻器的滑片P移至B端时，等效电路图如图乙所示；
开关都闭合，滑动变阻器的滑片P置于B端时的等效电路图如图丙所示；
（1）图甲和图乙中，
因电阻R2的阻值一定，且U2：U2′＝3：1，
所以，由I＝可得：
＝＝＝，
因U1：U1′＝1：2，
所以，＝＝×，即＝×，
解得：R3＝5R1，
因电源电压一定时，则电流与总电阻成反比，
所以，＝＝＝，
解得：R1＝R2＝×3Ω＝2Ω，R3＝5R1＝5×2Ω＝10Ω，故A正确；
图乙中，电源的电压：
U＝I′（R1+R2+R3）＝0.4A×（2Ω+3Ω+10Ω）＝6V，故B正确；
（2）图丙中，滑动变阻器接入电路中的电阻最大，电路的总电阻最大，电路的总功率最小，
因并联电路中各支路两端的电压相等，
所以，各支路的电流分别为：
I1＝＝＝3A，I2＝＝＝2A，I3＝＝＝0.6A，
因并联电路中干路电流等于各支路电流之和，
所以，电路的最小总功率：
I′＝I1+I2+I3＝3A+2A+0.6A＝5.6A，
电路消耗的最小总功率：
P小＝UIA1＝6V×5.6A＝33.6W，故C错误；
（3）只闭合开关S1，滑动变阻器接入电路中的电阻为零时，电路的总功率最大，如图甲所示，
则电路消耗的最大功率：
P大＝＝＝7.2W，故D正确。
故选：C。
二．填空题（共10小题，满分18分）
13．（2分）2021“中国•兴化千垛菜花旅游节”启幕定于3月18日，活动主会场千垛景区是全球“四大花海”之一.我们能看到黄灿灿的油菜花，是因为油菜花能 反射 黄色光；能闻到油菜花香，说明一切物质的分子都在不停地做 无规则 运动。
【解答】解：不透明物体的颜色是由它反射的色光决定的，透明物体的颜色是由它透过的色光决定的，我们能看到黄灿灿的油菜花，是因为油菜花能反射黄色的光，而将黄色之外的色光全都吸收掉，所以看起来是黄色的；而能闻到油菜花香，是分子在不停地做无规则运动的结果。
故答案为：反射，无规则。
14．（3分）如图所示，我国“祝融”号火星已成功着陆火星表面。火星车上安装的太阳能板能将太阳能转化为 电 能，为科学仪器供电。火星车顶部安装了集热窗，里面装有“正十一烷”，其熔点为﹣26℃，白天，火星表面温度可升高至35℃，这种物质会 吸收 （选填“吸收”或“放出”）热量而熔化；夜间，火星表面温度会下降到﹣60℃以下，这种物质会 凝固 （填物态变化名称）而放出热量。
【解答】解：由“为科学仪器供电”可知，太阳能板是把太阳能转化为电能的装置。火星表面的温度达到35℃时，高于“正十一烷”的熔点，所以“正十一烷”会吸热熔化；火星表面的温度降低到﹣60℃时，低于“正十一烷”的熔点（晶体的熔点与凝固点相同），所以“正十一烷”会放热凝固。
故答案为：电；吸收；凝固。
15．（2分）如图甲是探究“平面镜成像特点“的实验装置图。实验中，采用透明薄玻璃板的目的是便于确定 像的位置 ；将蜡烛A远离玻璃板一段距离，蜡烛的像的大小将 不变 （选填“变大”、“变小”或“不变”）；如果玻璃板没有与桌面垂直，而是如图所示倾斜，蜡烛的像对应图乙中 A2 （选填“A1”“A2”“A3”）。
【解答】解：（1）在探究“平面镜成像的特点”实验中，使用透明的玻璃板，可以观察到玻璃板的另一侧，并且能够成像，这样便于确定像的位置。
（2）平面镜成像大小跟物体大小有关，与物体到平面镜的距离无关，将蜡烛A逐渐远离玻璃板时，像的大小不会变化。
（3）实验过程中如果玻璃板没有垂直架在纸上，而是如图乙所示倾斜，根据像与物关于平面镜对称，蜡烛A的像应是图乙中的A2；
如图所示：
故答案为：像的位置；不变；A2。
16．一位质量为75kg的消防战士穿着25kg的装备沿着竖直滑竿匀速下滑15m，用时3s。则下滑过程中速度是 5 m/s，他受到的摩擦力是 1000 N。（g取10N/kg）
【解答】解：（1）消防战士下滑过程中速度：
v＝＝＝5m/s；
（2）消防战士和其装备的总重力：
G总＝（m战士+m装备）g＝（75kg+25kg）×10N/kg＝1000N，
消防战士沿着竖直滑竿匀速下滑，处于平衡状态，受到的滑动摩擦力与消防战士和其装备的总重力是一对平衡力，
所以他受到的摩擦力f＝G总＝1000N。
故答案为：5；1000。
17．（3分）在探究“物体动能的大小与哪些因素有关”的实验中，小明同学设计了如图所示甲、乙、丙三次实验，让铁球从同一斜面上某处由静止开始向下运动，然后与放在水平桌面上的纸盒相碰，铁球与纸盒在水平面上共同移动一段距离后静止。
（1）要探究动能大小与物体质量的关系应使铁球到达底部的 速度 相同，为了达到这一目的所采取的具体操作方法是将小球从斜面的 同一高度 由静止释放。
（2）由甲、丙两次实验可以得出的结论是：当 质量 一定时，物体的 速度 越大，物体具有的动能越大，通过 甲、乙 两次实验，可以探究物体动能与物体质量的关系。
（3）该实验是通过观察 纸盒移动的距离 来比较铁球动能的大小，从而得出结论的。下面的三个实例中也采用这种研究方法的是 C 。
A．认识电压时，我们可以用水压来类比
B．用磁感线来描述磁场
C．探究电功大小与哪些因素有关，通过重物提升的高度来判断电流做功的多少
（4）实验结束后，该同学拿走木块，先后将同一小球从同一斜面的不同高度处静止释放，记录小球在相同表面上滑行到静止的距离，如图丁所示，根据此现象，小明得出了动能与速度有关的结论，你认为该同学实验方案是否合理： 正确 。（选填“合理”或“不合理”）
【解答】解：（1）要探究动能大小与物体质量的关系，应使质量不同的小球从斜面的同一高度由静止滚下，保持小球的速度相同，质量不同；
（2）由图示实验可知，甲、丙两次实验，球的质量相同，甲滚下的高度大于丙滚下的高度，甲将纸盒推动得更远，说明球的动能更大，所以可得：质量相同的物体，运动速度越大，它具有的动能就越大；
要探究物体动能与物体质量的关系，需要控制物体的速度相同，改变物体的质量，甲、乙两图符合题意；
（3）该实验是通过观察纸盒被撞击后移动的距离来比较铁球动能的大小的，这种方法是转换法；
A．认识电压时，我们可以用水压来类比，用到了类比法，故A不符合题意；
B．用磁感线来描述磁场用的是模型法，故B不符合题意；
C．探究电功大小与哪些因素有关，通过重物提升的高度来判断电流做功的多少，采用的是转换法，故C符合题意；
（4）相同的表面对小球的阻力是相同的，通过观察小球滑行到静止的距离大小可以判断出小球的动能大小，即球滑行到静止的距离越大，小球的动能越大；可以得出动能与速度的关系，该实验方案正确。
故答案为：（1）速度；同一高度；（2）质量；速度；甲、乙；（3）纸盒移动的距离；C； （4）正确。
18．（3分）图示电子秤有“清零”功能，如在电子秤上放200g砝码，电子秤显示为200g，按清零键后，显示变为零；随后若再添加一个100g的砝码，则电子秤显示为100g。了解了这种特殊功能后，小刚决定用该电子秤来测量网购75%医用酒精的密度：①小刚先将一个空玻璃茶杯放到水平放置的电子秤上，电子秤显示为150g；②然后，按下清零键，电子秤显示变为零；③接着，往茶杯中倒满纯净水，电子秤显示为200g；④将水倒净，擦干玻璃杯后加满医用酒精，再放到电子秤上，电子秤显示为180g。则茶杯的质量为 150 g，茶杯的容积为 200 cm3，该医用酒精的密度为 0.9 g/cm3。
【解答】解：（1）小刚先将一个空玻璃茶杯放到水平放置的电子秤上，电子秤显示为150g，则茶杯的质量为150g；
（2）按下清零键，电子秤显示变为零；③接着，往茶杯中倒满纯净水，电子秤显示为200g，则水的质量为：m＝200g；
根据ρ＝可知，杯子的容积即水的体积为：V＝＝＝200cm3；
（3）将水倒净，擦干玻璃杯后加满医用酒精，再放到电子秤上，电子秤显示为180g，则茶杯中酒精的质量为：m'＝180g；
酒精的体积等于杯子的容积，则酒精的密度为：ρ酒精＝＝＝0.9g/cm3。
故答案为：150；200；0.9。
19．如图所示，A、B两段同种材料制成的实心导体电阻值相等，A导体比B导体的长度和横截面积都小。将它们串联在电路中，通电一段时间后，A导体升高的温度 大于 （选填“大于”、“等于”或“小于”）B导体升高的温度。
【解答】解：由题意可知，两者的电阻相同，因两电阻串联，所以通过的电流相等；
根据Q＝I2Rt可知，相同时间内产生的热能相等；
根据m＝ρV可知，A的长度和截面积都小，则A的体积小，mA就小；
根据Q＝cm△t可知，热量相同时，质量小，升高的温度就高。
故答案为：大于。
20．（2分）甲、乙两物体，它们的质量之比是2：1，比热容之比是3：2，要使它们升高相同的温度，需要吸收的热量之比是 3：1 。
【解答】解：由Q＝cmΔt得，吸收的热量之比：
＝＝××＝＝3：1。
故答案为：3：1。
21．如图所示，平行光通过图中左侧虚线框（其中放置一块透镜）后，在右侧光屏上形成一个圆形光斑，该光斑的直径比透镜大。请你判断虚线框中是否是凸透镜，说出接下来的操作及判断方法。（不添加其它器材）
（1）操作：将光屏 向左移动 。
（2）判断方法： 若能在光屏上观察到直径比透镜直径小的光斑则为凸透镜 。
【解答】解：（1）由于凸透镜对光线具有会聚作用，可以将光屏向左移动，减小光屏到凸透镜的距离；
（2）若能在光屏上观察到比透镜直径小的光斑，说明该透镜对光线具有会聚作用，为凸透镜。
故答案为：（1）向左移动；（2）若能在光屏上观察到直径比透镜直径小的光斑则为凸透镜。
22．（3分）如图所示，为搬运砖头的独轮车，车箱和砖头的总重力为G＝1000N，则推车时人手向上的力F为 300 N，该独轮车相当于 省力 杠杆，当把砖头拿出去后，该车对地面的压强会 减小 （选填“增大”或“减小”）。
【解答】解：（1）由FL1＝GL2可得：F×1m＝1000N×0.3m，解得：F＝300N；
（2）因为独轮车在使用过程中，动力臂大于阻力臂，所以是省力杠杆；
（3）当把砖头拿出去后，对地面的压力变小，由于受力面积不变，根据p＝可知：对地面的压强会减小。
故答案为：300；省力；减小。
三．作图题（共7小题，满分17分）
23．（1分）请在图中画出折射光线。
【解答】解：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；如图所示：
24．（1分）如图所示，重为10牛的物体静止在水平地面上，请用力的图示法画出它受到的重力G。
【解答】解：根据题目给出的标度，然后过物体重心作竖直向下、大小为10N的重力。如图所示：
。
25．（2分）标出图中条形磁铁的磁感线方向和小磁针静止时的N极。
【解答】解：在磁体外部，磁感线从磁体N极出发回到S极；
磁铁的左端为N极，右端为S极，根据磁极间的相互作用规律可知，小磁针的左端为S极，右端为N极；
如图所示：
26．一艘玻璃钢海钓船，平放在沙滩上，船底与沙滩的接触面积约为1.5m2，其部分参数如表所示。已知海水密度为1.03×103kg/m3，g取10N/kg。求：
（1）玻璃钢海钓船对沙滩的压强大约是多少？
（2）空船下海后，船底浸入海水的深度为0.2m，求船底受到海水的压强。
（3）若3人出海，人均质量为70kg，船上所载海钓设备的质量约为150kg，求海钓船排开海水的体积。结果保留两位小数。
【解答】解：（1）玻璃钢海钓船对沙滩的压力等于自身的重力：
F＝G＝3000N；
船底与沙滩的接触面积为1.5m2，
船对沙滩的压强：
p＝＝＝2×103Pa；
（2）船底受到海水的压强为：
p＝ρgh＝1.03×103kg/m3×10N/kg×0.2m＝2.06×103Pa；
（3）船漂浮在水面，浮力等于重力，
所以船受到的浮力：
F浮＝G船+G人+G载＝3000N+3×70kg×10N/kg+150kg×10N/kg＝6600N，
根据F浮＝ρ海水gV排得，
排开水的体积：
V排＝≈0.64m3。
答：（1）玻璃钢海钓船对沙滩的压强大约是2×103Pa；
（2）船底受到海水的压强为2.06×103Pa；
（3）若3人出海，人均质量为70kg，船上所载海钓设备的质量约为150kg，海钓船排开海水的体积为0.64m3。
27．（7分）某班同学在“测量斜面的机械效率”实验时，所用实验器材有：长木板、支架、弹簧测力计、刻度尺、重力为5.4N木块（带挂钩）如图甲所示，将长木板和支架搭成长1.0m、高0.2m的斜面，用弹簧测力计沿斜面向上匀速拉动木块。
（1）如图乙所示，此时弹簧测力计对木块的拉力为 1.8 N。
（2）将木块匀速拉到斜面顶端，有用功为 1.08J ，总功为 1.8J ，斜面的机械效率为 60% 。
（3）木块与斜面的摩擦力为 0.72 N。
【解答】解：
（1）测力计分度值为0.2N，此时弹簧测力计对木块的拉力为1.8N；
（2）根据已知条件，将木块匀速拉到斜面顶端，做的有用功：
W有＝Gh＝5.4N×0.2m＝1.08J，
W总＝Fs＝1.8N×1m＝1.8J，
斜面的机械效率为：η＝×100%＝×100%＝60%；
（3）将木块匀速拉到斜面顶端，则额外功：
W额＝W总﹣W有＝1.8J﹣1.08J＝0.72J，
由W额＝fs得，木块所受摩擦力：
f＝＝＝0.72N。
故答案为：
（1）1.8； （2）1.08J； 1.8J； 60%； （3）0.72。
28．（6分）小明选定了如图甲所示的实验器材探究“电流与电压的关系”，并将其中的部分器材进行了连接。
（1）请你用笔画线代替导线，连接完成小明的实验电路。
（2）小明连接完电路，检查无误，闭合开关前，应将滑动变阻器的滑片滑至最 左 （选填“左”或“右”）端。
（3）小明组通过改变定值电阻两端的电压，进行了四次测量，部分记录见表一。
①当电流表示数为0.5A时，电压表示数如图乙所示，则此时定值电阻两端的电压是 2.6 V。
②分析表一中的数据得到的结论是： 保持电阻不变时，导体中的电流与导体两端的电压成正比 。
表一
表二
（4）表二是小红组探究“电流与电压的关系”时测得的实验数据，通过分析可以得到同样的结论。小明和小红对比两个小组的实验数据发现，相同的电压下，通过定值电阻的电流是不相同的，是因为 他们实验使用的电阻大小不同 。
进一步对比分析表一和表二中的数据，还可以得到结论： 保持电压不变时，导体中的电流与导体的电阻成反比 。
【解答】解：
（1）由下表中电流大小可知，电流表选用小量程，且串联在电路中，变阻器按一下一上串联接入电路中，如下图所示：
（2）小明连接完电路，检查无误，闭合开关前，应将滑动变阻器的滑片滑至阻值最大处，即最左端。
（3）小明组通过改变定值电阻两端的电压，进行了四次测量，部分记录见表一。
①当电流表示数为0.5A时，电压表示数如图乙所示，电压表选用小量程，分度值为0.1V，则此时定值电阻两端的电压是2.6V。
②横向分析表一中的数据可知，电压增大为原来的几倍，通过的电流也为原来的几倍，得到的结论是：保持电阻不变时，导体中的电流与导体两端的电压成正比。
（4）表二是小红组探究“电流与电压的关系”时测得的实验数据，小明和小红对比两个小组的实验数据发现，相同的电压下，通过定值电阻的电流是不相同的，由欧姆定律R＝，是因为他们实验使用的电阻大小不同。
表1中电阻大小为：
R11＝＝＝5Ω；
R21＝＝＝10Ω；
进一步对比分析表一和表二中的第1、2、3、4组数据，R11：R21＝1：2，还可以得到结论：保持电压不变时，导体中的电流与导体的电阻成反比。
故答案为：（1）如上图所示；
（2）左；
（3）2.6；保持电阻不变时，导体中的电流与导体两端的电压成正比；
（4）他们实验使用的电阻大小不同；保持电压不变时，导体中的电流与导体的电阻成反比。
29．如图甲所示的电路，电源电压保持不变，小灯泡标有“3V”字样，其部分I﹣U关系图象如图乙所示，滑动变阻器R1的最大电阻值为30Ω，定值电阻R2＝30Ω，电流表的量程为0～0.6A，电压表的量程为0～3V。求：
（1）小灯泡的额定功率是多少？
（2）只闭合开关S和S2，将变阻器R1的滑片移到中点时，电流表示数为0.1A，则电源电压是多少？
（3）只闭合开关S和S1，移动变阻器的滑片，在保证各电路元件安全的情况下，滑动变阻器R1允许接入电路的阻值变化范围是多少？
【解答】解：（1）由乙图可知灯泡在额定电压3V时对应的额定电流为0.25A，由P＝UI可得，小灯泡的额定功率：PL＝ULIL＝3V×0.25A＝0.75W；
（2）只闭合开关S和S2，R1与R2串联，将变阻器R1的滑片P移到中点时，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，故电路总电阻为：
；
根据欧姆定律可得电源电压；U＝IR总＝0.1A×45Ω＝4.5V；
（3）只闭合开关S、S1时，R1与L串联，电压表测R1两端的电压，电流表测电路中的电流，
灯泡正常发光时，滑动变阻器接入电路中的电阻最小，此时灯泡两端电压为3V，
根据串联电路的电压特点求出此时滑动变阻器两端的电压，U1＝U﹣UL＝4.5V﹣3V＝1.5V，
因串联电路中各处的电流相等，所以，由图象可知，此时电路中的电流I1＝IL＝0.25A，
所以，滑动变阻器接入电路中的最小阻值：＝6Ω；
当电路电流最小时，滑动变阻器接入电路的电阻最大，由乙图可知灯泡两端的电压UL′＝1.5V时，电路中的电流I2＝IL′＝0.15A，
滑动变阻器两端的电压：
U1′＝U﹣UL′＝4.5V﹣1.5V＝3V，
滑动变阻器接入电路中的最大阻值为，
所以，滑动变阻器R1允许接入电路的阻值变化范围是6Ω～20Ω。
答：（1）小灯泡的额定功率是0.75W；
（2）电源电压是4.5V；
（3）滑动变阻器R1允许接入电路的阻值变化范围是6Ω～20Ω。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/5/7 13:36:56；用户：何宗阳；邮箱：rFmNt4UeLbGJfqM-Odm5FOLP_wQ@；学号：40565513长度
宽度
高度
核载人数
空船重力
4.3m
1.55m
0.6m
6人
3000N
表一
实验次数
1
2
3
4
电压/V
1.0
1.5
2.0
电流/A
0.2
0.3
0.4
0.5
表二
实验次数
1
2
3
4
电压/V
1.0
1.5
2.0
2.5
电流/A
0.1
0.15
0.2
0.25
长度
宽度
高度
核载人数
空船重力
4.3m
1.55m
0.6m
6人
3000N
表一
实验次数
1
2
3
4
电压/V
1.0
1.5
2.0
电流/A
0.2
0.3
0.4
0.5
表二
实验次数
1
2
3
4
电压/V
1.0
1.5
2.0
2.5
电流/A
0.1
0.15
0.2
0.25
