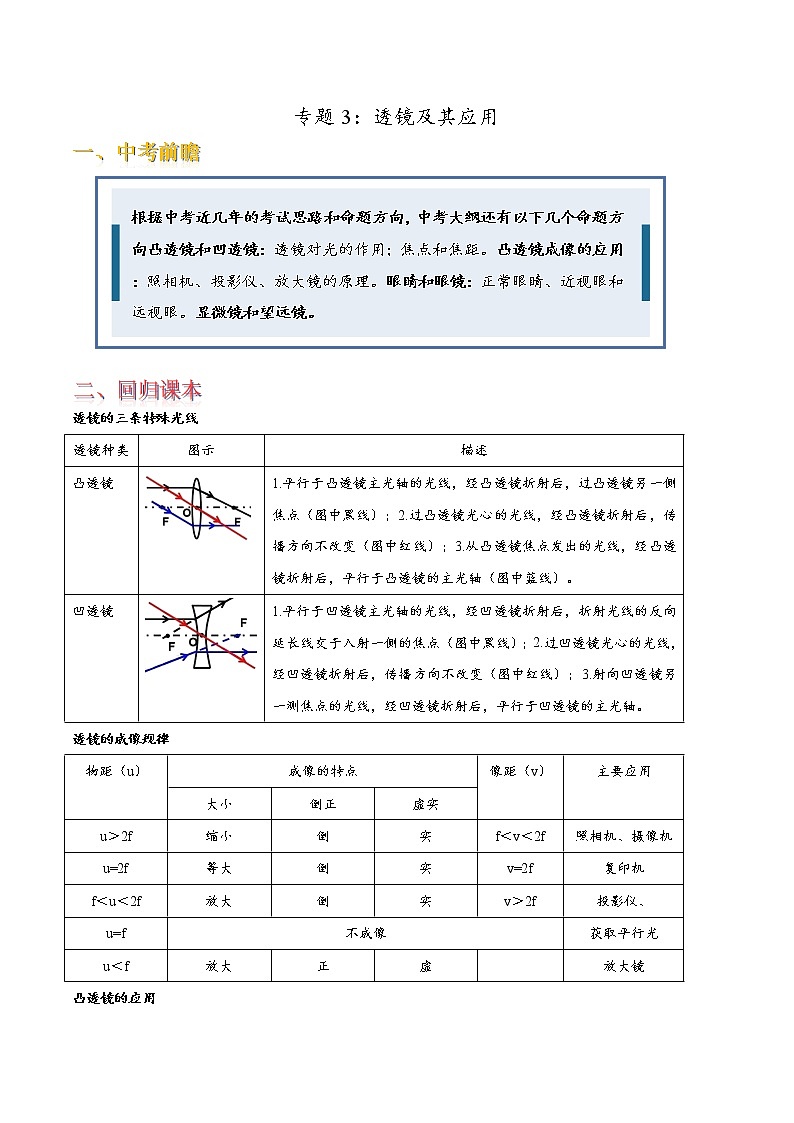

专题3：透镜及其应用

透镜的三条特殊光线

透镜种类	图示	描述
凸透镜		1.平行于凸透镜主光轴的光线，经凸透镜折射后，过凸透镜另一侧焦点（图中黑线）；2.过凸透镜光心的光线，经凸透镜折射后，传播方向不改变（图中红线）；3.从凸透镜焦点发出的光线，经凸透镜折射后，平行于凸透镜的主光轴（图中蓝线）。
凹透镜		1.平行于凹透镜主光轴的光线，经凹透镜折射后，折射光线的反向延长线交于入射一侧的焦点（图中黑线）；2.过凹透镜光心的光线，经凹透镜折射后，传播方向不改变（图中红线）；3.射向凹透镜另一测焦点的光线，经凹透镜折射后，平行于凹透镜的主光轴。

透镜的成像规律

物距（u）	成像的特点			像距（v）	主要应用
物距（u）	大小	倒正	虚实	像距（v）	主要应用
u＞2f	缩小	倒	实	f＜v＜2f	照相机、摄像机
u=2f	等大	倒	实	v=2f	复印机
f＜u＜2f	放大	倒	实	v＞2f	投影仪、
u=f	不成像				获取平行光
u＜f	放大	正	虚		放大镜

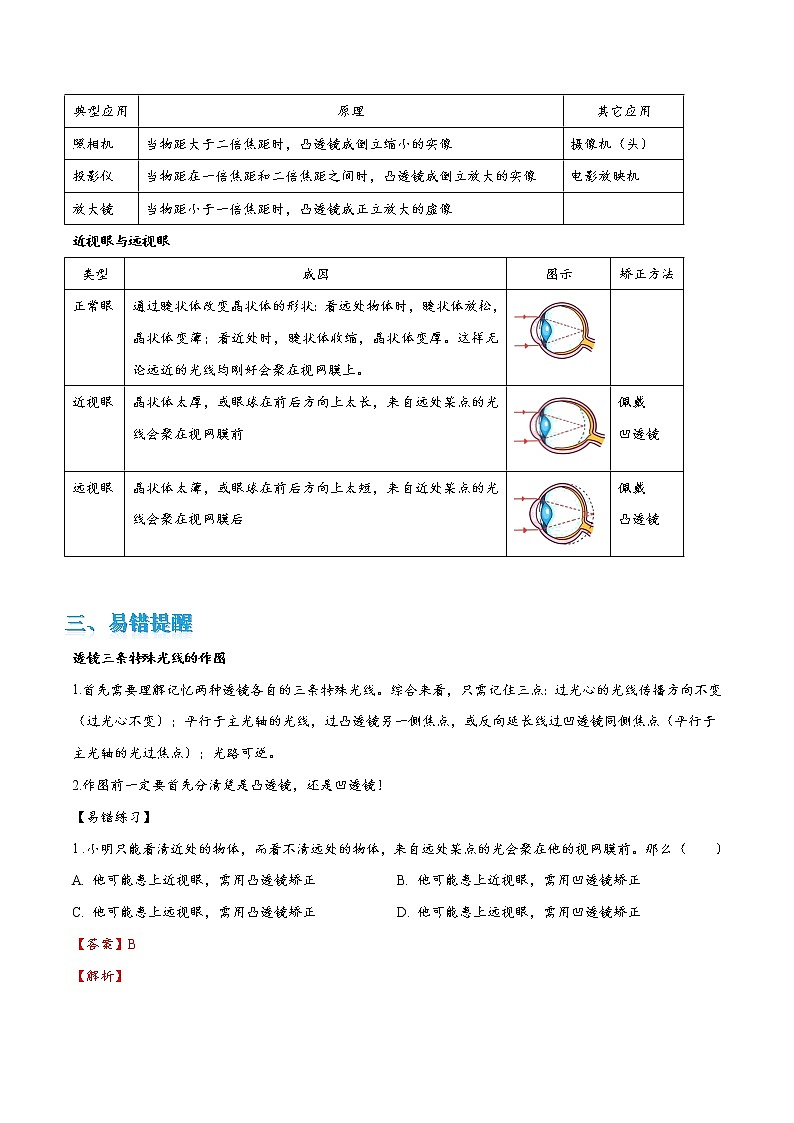

凸透镜的应用

典型应用	原理	其它应用
照相机	当物距大于二倍焦距时，凸透镜成倒立缩小的实像	摄像机（头）
投影仪	当物距在一倍焦距和二倍焦距之间时，凸透镜成倒立放大的实像	电影放映机
放大镜	当物距小于一倍焦距时，凸透镜成正立放大的虚像

近视眼与远视眼

类型	成因	图示	矫正方法
正常眼	通过睫状体改变晶状体的形状：看远处物体时，睫状体放松，晶状体变薄；看近处时，睫状体收缩，晶状体变厚。这样无论远近的光线均刚好会聚在视网膜上。
近视眼	晶状体太厚，或眼球在前后方向上太长，来自远处某点的光线会聚在视网膜前		佩戴凹透镜
远视眼	晶状体太薄，或眼球在前后方向上太短，来自近处某点的光线会聚在视网膜后		佩戴凸透镜

透镜三条特殊光线的作图

1.首先需要理解记忆两种透镜各自的三条特殊光线。综合来看，只需记住三点：过光心的光线传播方向不变（过光心不变）；平行于主光轴的光线，过凸透镜另一侧焦点，或反向延长线过凹透镜同侧焦点（平行于主光轴的光过焦点）；光路可逆。

2.作图前一定要首先分清楚是凸透镜，还是凹透镜！

【易错练习】

1 .小明只能看清近处的物体，而看不清远处的物体，来自远处某点的光会聚在他的视网膜前。那么（　　）

A. 他可能患上近视眼，需用凸透镜矫正 B. 他可能患上近视眼，需用凹透镜矫正

C. 他可能患上远视眼，需用凸透镜矫正 D. 他可能患上远视眼，需用凹透镜矫正

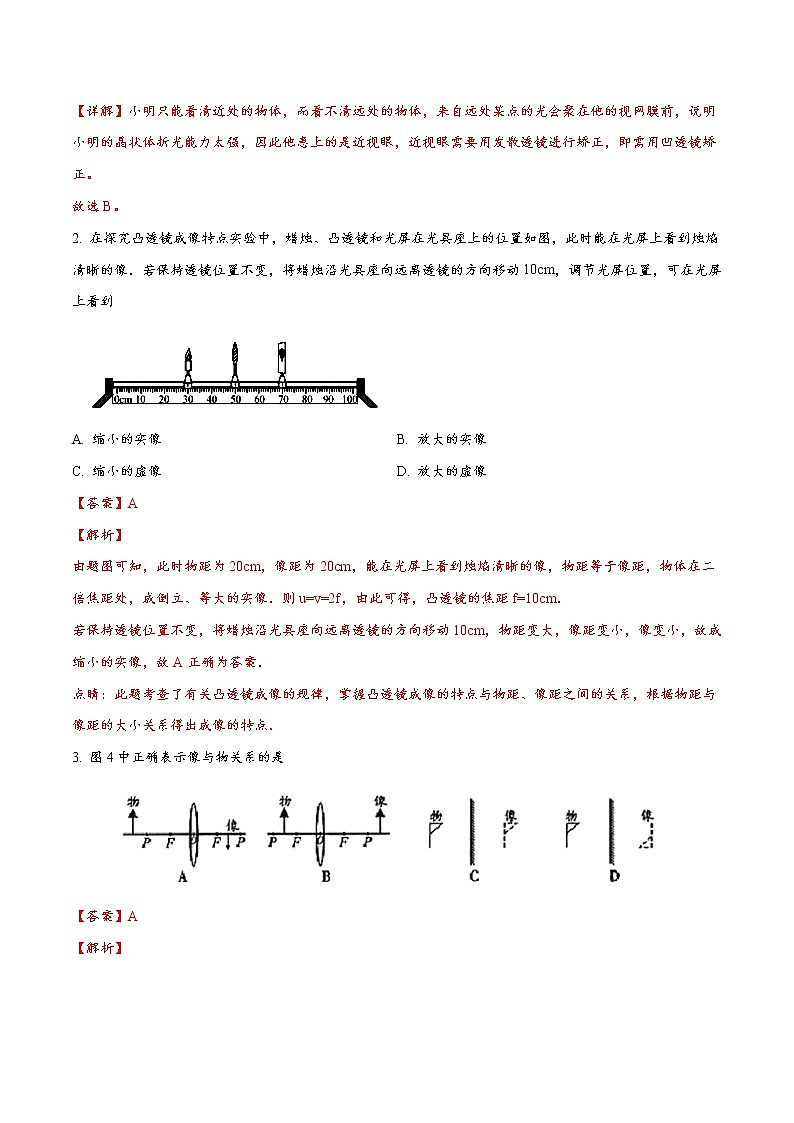

2. 在探究凸透镜成像特点实验中，蜡烛、凸透镜和光屏在光具座上的位置如图，此时能在光屏上看到烛焰清晰的像．若保持透镜位置不变，将蜡烛沿光具座向远离透镜的方向移动10cm，调节光屏位置，可在光屏上看到

A. 缩小的实像 B. 放大的实像

C. 缩小的虚像 D. 放大的虚像

3. 图4中正确表示像与物关系的是

4. 每年6月6日是全国“爱眼日”．如图中表示近视眼的是_____图（选填“甲”或“乙”），近视眼应佩戴_____透镜制成的眼镜进行矫正．

5. 如图，点光源S位于凸透镜一侧。在图中画出S发出的两条光线通过凸透镜后的折射光线。

(2) 在图13中画出入射光线经凸透镜后的折射光线

1．在“探究凸透镜成像规律”时，开始时烛焰在光屏上成缩小的像，接着把物距调整为刚才的一半，移动光屏使烛焰在光屏上成像，此时的像（　　）

A．是放大的 B．是缩小的

C．是等大的 D．以上三种都有可能

2．将一凸透镜正对太阳，可在距凸透镜15cm处得到一个最小、最亮的光斑。现将该凸透镜和蜡烛、光屏安装到光具座上，位置如图所示。下列说法正确的是（　　）

A．此时可以在光屏上观察到清晰缩小的像

B．仅在凸透镜左侧附近放一合适的凹透镜，可模拟近视眼的矫正

C．将蜡烛移到30cm刻度处，移动光屏可在屏上得到清晰等大的像

D．将蜡烛移到40cm刻度处，移动光屏可在屏上得到清晰放大的像

3．小明通过透镜观察“美丽潍坊”四个字，看到的情形如图所示，下列说法正确的是（　　）

A．该透镜只能成放大的像

B．该透镜可以用作近视眼镜

C．该透镜可以用作照相机镜头

D．字到透镜的距离小于此透镜的焦距

4．为了加强管理，某单位利用人工智能技术，实行刷脸考勤制度。如图，当人靠近摄像头时，光源自动打开，照亮　　（选填“人脸”或“显示屏”）。人脸通过摄像头成一个倒立、　　的实像，并与录入的信息进行比对，从而记录考勤。

5．为保障市民的出行安全，交管部门在很多十字路口安装了监控摄像头，它可以拍下违章车辆的现场照片，拍照时，摄像头的镜头相当于一个　　（选填“凸”或“凹）透镜，所成的像是　　（选填“放大”，“缩小”或“等大”）的实像，当车辆远离摄像头时，所成的像将会　　（选填“变大”、“变小”或“不变”）。

6．在探究凸透镜成像规律的实验中，将点燃的蜡烛放在凸透镜前某一位置，在凸透镜后20cm的光屏上出现一个清晰的倒立等大的像，如果将蜡烛移动到凸透镜前25cm处，则（　　）

A．将光屏靠近凸透镜一段距离，光屏上会出现倒立缩小的实像

B．将光屏靠近凸透镜一段距离，光屏上会出现倒立放大的实像

C．将光屏远离凸透镜一段距离，光屏上会出现倒立放大的实像

D．无论怎样移动光屏，光屏上均找不到像

7．在探究“凸透镜成像规律”实验中，蜡烛、凸透镜、光屏的位置如图所示，此时光屏上出现了清晰的像（图中未画出），下列说法正确的是（　　）

A．凸透镜焦距是15cm

B．照相机利用了此成像规律

C．蜡烛燃烧变短，光屏上的像也会向下移动

D．保持蜡烛不动把凸透镜移动到35cm处，光屏向右移动，光屏上出现清晰的像

8．如图所示，小明将蜡烛、凸透镜（f＝10cm）、光屏依次摆放在光具座上，光屏上成清晰的烛焰像，然后进行了如下的判断和操作（每次操作均在如图基础上），下列说法正确的是（　　）

A．根据图中凸透镜成像原理可制成投影仪

B．将蜡烛和光屏对调，透镜位置不动，光屏上可再次成清晰的烛焰像

C．小明把自己的眼镜放在蜡烛和透镜之间，向左移动光屏，光屏上可再次成清晰的烛焰像，小明戴的是近视镜

D．将蜡烛放在45cm刻度线处，移动光屏，光屏上成正立放大的烛焰像

9．在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。下列说法正确的是（　　）

A．由甲图可知该透镜焦距为40cm

B．乙图中成的是倒立放大的实像，符合放大镜的成像原理

C．在乙图中保持凸透镜的位置不变，将蜡烛与光屏的位置互换，则成像情况符合投影仪的原理

D．如果在烛焰与透镜之间放置一近视眼镜的镜片，则将光屏适当左移可得一个清晰的像

10．用如图的装置做“探究凸透镜成像规律”的实验时，已知凸透镜的焦距为10cm，下列说法正确的是（　　）

A．烛焰在如图所示的位置时，成像特点与照相机成像特点相同

B．若将蜡烛移到光具座42cm刻度处时，烛焰所成的像是倒立、放大的

C．若将蜡烛移到光具座30cm刻度处时，烛焰所成的像是等大的

D．若将蜡烛从光具座30cm刻度处向远离凸透镜方向移动时，烛焰所成的像将逐渐变大
