2022年中考物理二轮复习专题训练---欧姆定律和电功率

这是一份2022年中考物理二轮复习专题训练---欧姆定律和电功率，共6页。试卷主要包含了单项选择题，填空题，计算题等内容，欢迎下载使用。

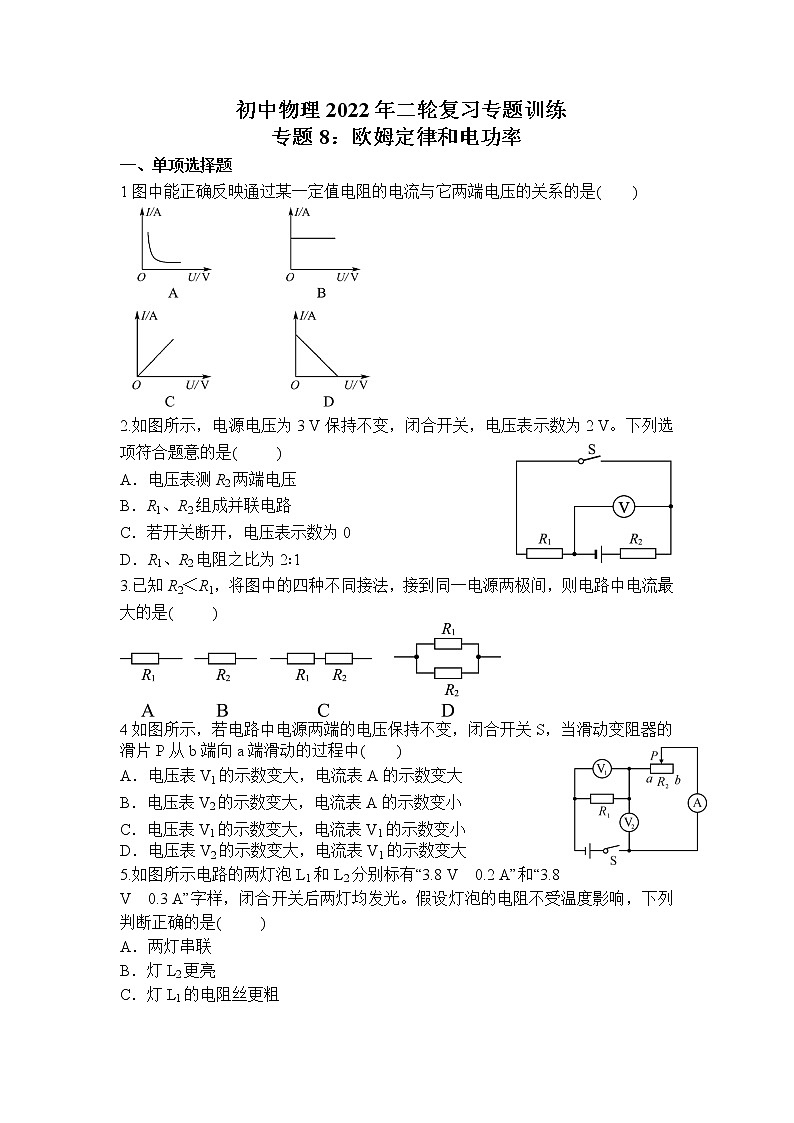

一、单项选择题
1图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是( )

2.如图所示，电源电压为3 V保持不变，闭合开关，电压表示数为2 V。下列选项符合题意的是( )
A．电压表测R2两端电压
B．R1、R2组成并联电路
C．若开关断开，电压表示数为0
D．R1、R2电阻之比为2∶1
3.已知R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是( )
4如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中( )
A．电压表V1的示数变大，电流表A的示数变大
B．电压表V2的示数变大，电流表A的示数变小
C．电压表V1的示数变大，电流表V1的示数变小
D．电压表V2的示数变大，电流表V1的示数变大
5.如图所示电路的两灯泡L1和L2分别标有“3.8 V 0.2 A”和“3.8 V 0.3 A”字样，闭合开关后两灯均发光。假设灯泡的电阻不受温度影响，下列判断正确的是( )
A．两灯串联
B．灯L2更亮
C．灯L1的电阻丝更粗
D．电流表A2的示数为0.5 A
（第5题图） （第6题图）
6.用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。下列说法正确的是( )
A．用电器甲电阻不变，大小为0.1 Ω
B．用电器乙电阻随着电流增大而变大，最大值为10 Ω
C．如果把这两个用电器串联接在6 V的电源上，电路中的电流是0.43 A
D．如果把这两个用电器并联接在4 V的电源上，干路中的电流是0.65 A
7.如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3 V 1.5 W”的灯泡L1正常发光，标有“6 V 3 W”的灯泡L2发光较暗。若不考虑温度对灯丝电阻的影响，下列说法正确的是( )
A．电表a为电流表，且示数为1 A
B．电表b为电压表，且示数为3 V
C．电表c为电流表，且示数为0.25 A
D．闭合开关S，电路消耗的总功率为2.25 W
8.如图甲所示电路的电源电压为3 V，小灯泡的额定电压为2.5 V, 图乙是小灯泡的I­U图象。闭合开关S后，下列判断正确的是( )
A．滑动变阻器的滑片P向左滑动时，灯泡变暗
B．电流表示数为0.4 A时，灯泡的电阻是25 Ω
C．电压表示数为2.5 V时，小灯泡的功率是1.25 W
D．小灯泡正常发光时，滑动变阻器的电功率是0.25 W
二、填空题
9.如图甲是某酒精浓度检测仪的原理图。电源电压保持不变，R1为定值电阻，R2为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。闭合开关，驾驶员呼出的气体中酒精浓度越大，R2的阻值____，电压表示数____。当电压表示数达到一定值时，检测仪发出报警信号。
10.小刚早上8：00出门前查看了他家的电能表示数如图甲所示，然后关闭家中其他用电器，只让电冰箱工作。下午18：00回家后再次查看电能表，显示的数字如图乙所示。则小刚家的电冰箱在这段时间内消耗的电能为 kW·h，电冰箱的实际电功率为 W。
11.随着我国经济的飞速发展，汽车已经进入寻常百姓人家。如图是一种自动测定汽车油箱内油面高度的装置。R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端。从油量表(由电流表改装)指针所指的刻度就可知道油箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将________，电流表的示数将________(选填“变大”“变小”或“不变”)。若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图中________元件两端。
12.在“探究电流与电阻的关系”实验中：
(1)如图甲所示，请你用笔画线代替导线，将图中电路连接完整(请勿更改原有导线，导线不得交叉)，要求：当滑动变阻器的滑片P向左移动时，电路中的电流变大。连接电路时，开关必须____。
(2)闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是。
(3)实验过程中，将5 Ω的电阻接入电路中，闭合开关，调节滑动变阻器滑片P至适当位置，此时电流表示数如图乙所示，则电流表示数为____A。将5 Ω的电阻更换为10 Ω的电阻，闭合开关，应将滑动变阻器的滑片P向____(选填“左”或“右”)端移动，使电压表示数为____V。
13.学校科技创新小组用伏安法测量小灯泡的电阻，电源电压为3 V，待测小灯泡的额定电压为2.5 V。
(1)请用笔画线代替导线，完成图甲中实物电路的连接，要求：①滑片P向右移动时，电流表示数变小；②连线不能交叉。
甲
(2)检查电路无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零，导致这一现象的原因可能是______。
A．电压表短路 B．电压表断路
C．滑动变阻器短路 D．小灯泡断路
(3)故障排除后，闭合开关，当滑动变阻器的滑片P移到某一位置时，电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向______(选填“左”或“右”)移动。
(4)通过移动滑动变阻器的滑片P记录了多组数据，并作出了如图丙所示的I­U图象，由图可知小灯泡正常发光时的电阻为____________Ω。
14.在“测量小灯泡的电功率”的实验中，实验室提供的器材有：小灯泡(额定电压为2.5 V，正常发光时灯丝电阻约为9 Ω)、电源(电压恒为6 V)、电流表、电压表、滑动变阻器、开关各一个，导线若干。
(1)小杨同学检查器材完好后，按图甲所示的电路图连接电路，闭合开关前，滑动变阻器的滑片P应置于______(选填“A”或“B”)端。
(2)当闭合开关时，发现电流表指针偏转情况如图乙所示，造成这种现象的原因是______________________________________________________________。
(3)小杨同学纠正了错误，正确连接好电路，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数。请分析出现这种现象的原因是________________________________。
(4)为测量小灯泡的额定功率，接下来的操作应该是调节滑动变阻_________________，读出并记录电流表的示数。
(5)当电压表的示数如图丙所示，电路中的电流为0.3 A时，小灯泡的实际功率为____________W。
15在研究电流产生的热量与哪些因素有关的实验中：
(1)如图所示，两个密闭的透明容器中装有相等质量的空气，两个容器中的电阻丝R1、R2(R1＜R2)串联接到电源两端。电阻丝R1和R2串联的原因是保证______相同，U形管中液面高度的变化反映__________________________________。
(2)通电10 s，观察到图中两侧U形管中液面高度的变化不同，这说明：电流产生的热量与________有关。
(3)在研究电流产生的热量与电流的关系时，将一个电阻与电阻丝R2并联，通电10s，左侧U形管中液面高度的变化比(2)中左侧U形管中液面高度变化______(选填“大”或“小”)。
三、计算题
16.如图电路，电源电压12V保持不变，定值电阻R1为10 Ω，当滑动变阻器R2滑片处于某位置时，电流表的示数为1.6 A。求此时滑动变阻器接入电路的电阻。
小亮家里的一款迷你电饭锅，电路图如图所示，额定电压为220 V，电饭锅有加热和保温两挡，“加热”时额定功率为550 W，发热电阻R1和R2阻值不随温度变化，电阻R1在“保温”状态和“加热”状态时功率之比为1∶400。求：
(1)正常“加热”状态，通过电饭锅的电流；
(2)正常“加热”状态，通电10 min产生的热量；
(3)R2的阻值。
18.如图甲所示电路，电源电压U保持不变，R1和R2为定值电阻，R3为滑动变阻器。开关S闭合、S1断开、S2置于a时，调节滑动变阻器，电压表V1的示数与电流表A的示数关系图线如图乙的Ⅰ所示；开关S和S1闭合、S2置于b时，调节滑动变阻器，电压表V2的示数与电流表A的示数关系图线如图乙的Ⅱ所示。
请画出该题的各个等效电路图。求：
(1)电阻R1的阻值。
(2)电源电压U和电阻R2的阻值。
