2022年中考物理二轮复习专题训练++电功率之动态电路计算

这是一份2022年中考物理二轮复习专题训练++电功率之动态电路计算，共7页。试卷主要包含了如图甲所示，电源电压保持不变等内容，欢迎下载使用。

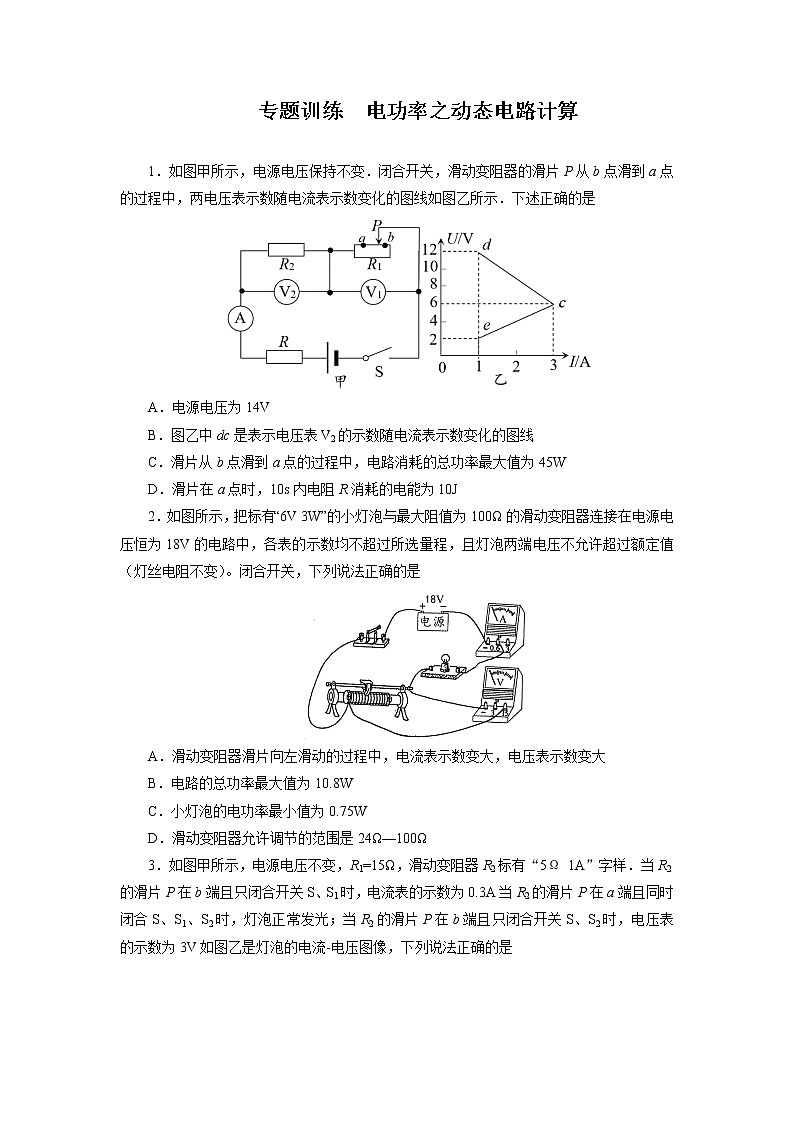

1．如图甲所示，电源电压保持不变．闭合开关，滑动变阻器的滑片P从b点滑到a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示．下述正确的是
第xx题图
A．电源电压为14V
B．图乙中dc是表示电压表V2的示数随电流表示数变化的图线
C．滑片从b点滑到a点的过程中，电路消耗的总功率最大值为45W
D．滑片在a点时，10s内电阻R消耗的电能为10J
2．如图所示，把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，各表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）。闭合开关，下列说法正确的是
A．滑动变阻器滑片向左滑动的过程中，电流表示数变大，电压表示数变大
B．电路的总功率最大值为10.8W
C．小灯泡的电功率最小值为0.75W
D．滑动变阻器允许调节的范围是24Ω—100Ω
3．如图甲所示，电源电压不变，R1=15Ω，滑动变阻器R2标有“5Ω 1A”字样．当R2的滑片P在b端且只闭合开关S、S1时，电流表的示数为0.3A当R2的滑片P在a端且同时闭合S、S1、S2时，灯泡正常发光；当R2的滑片P在b端且只闭合开关S、S2时，电压表的示数为3V如图乙是灯泡的电流-电压图像，下列说法正确的是
A．当R2的滑片P在b端且只闭合开关S、S2时，灯泡的功率为1.8W
B．电源电压3V
C．灯泡正常发光时，灯丝电阻是5Ω
D．只闭合开关S、S1时，电压表的示数变化范围：1.5V~6V
4．如图所示电路，电源电压为12V且保持不变。闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为60J。则下列结果正确的是
A．电路中的最小电流为1.5A
B．滑片P在中点时，9s内滑动变阻器R消耗的电能为60J
C．R先后两次消耗的电功率之比为8﹕9
D．R1先后两次消耗的电功率之比为4﹕3
5．如图所示，电源电压为4.5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω1A”，小灯泡L标有“”（灯丝电阻不变）。在保证小灯泡L电流不超出额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是
①小灯泡的额定电流是0.6A
②滑动变阻器连入电路的阻值变化范围是4Ω～10Ω
③电压表示数变化范围是0～3V
④电流表示数变化范围是0.3～0.5A
A．只有②、④正确B．只有②、③正确
C．只有①、④正确D．只有①、③正确

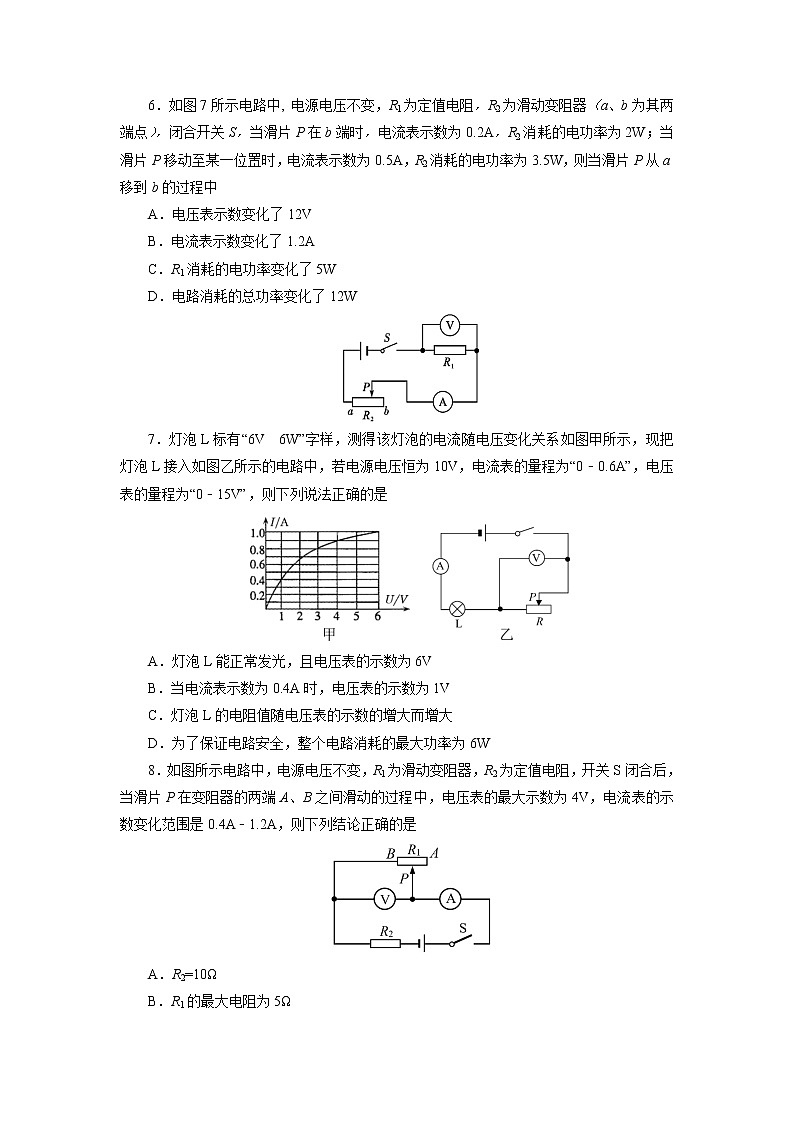

6．如图7所示电路中, 电源电压不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点），闭合开关S，当滑片P在b端时，电流表示数为0.2A，R2消耗的电功率为2W；当滑片P移动至某一位置时，电流表示数为0.5A，R2消耗的电功率为3.5W，则当滑片P从a移到b的过程中
A．电压表示数变化了12V
B．电流表示数变化了1.2A
C．R1消耗的电功率变化了5W
D．电路消耗的总功率变化了12W
7．灯泡L标有“6V 6W”字样，测得该灯泡的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，若电源电压恒为10V，电流表的量程为“0﹣0.6A”，电压表的量程为“0﹣15V”，则下列说法正确的是
A．灯泡L能正常发光，且电压表的示数为6V
B．当电流表示数为0.4A时，电压表的示数为1V
C．灯泡L的电阻值随电压表的示数的增大而增大
D．为了保证电路安全，整个电路消耗的最大功率为6W
8．如图所示电路中，电源电压不变，R1为滑动变阻器，R2为定值电阻，开关S闭合后，当滑片P在变阻器的两端A、B之间滑动的过程中，电压表的最大示数为4V，电流表的示数变化范围是0.4A﹣1.2A，则下列结论正确的是
A．R2=10Ω
B．R1的最大电阻为5Ω
C．电源电压为6V
D．电阻R2的电功率变化范围是1.6W至4.8W
9．如图所示，电源电压恒为5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是
A．滑动变阻器的电阻允许调节的范围是0～20Ω
B．电流表示数的变化范围是0.1A～0.6A
C．电压表示数的变化范围是1.5V～3V
D．灯泡的最小功率是0.2W
10．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图像如图乙所示．则下列判断正确的是
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10Ω
D．变阻器滑片在中点时，电路消耗的总功率为1.8W
甲 乙
11．如图，电源电压18V保持不变，电流表量程是0～0.6A，电压表量程是0～15V，小灯泡上标有“6V 3W”字样．要求：开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定电压（灯丝电阻不变）．则下列说法正确的是
A．滑动变阻器的滑片向左移动时，电流表和电压表示数都变大
B．当电流表示数为0.4A时，电压表示数为12V
C．该电路的最大功率为9W
D．滑动变阻器允许调节的范围是18Ω﹣60Ω
12．如图1所示，R是压敏电阻，其阻值随压力的变化而改变，R0为定值电阻．闭合开关S，改变R上压力大小，两电表示数之间的关系图像如图2所示．则电源电压U=＿＿＿V，R0=＿＿＿Ω；当R0消耗的电功率为0.4W时， R消耗的电功率P=＿＿＿W．
13．如图甲所示的电路中，电源电压不变，R0为定值电阻，滑动变阻器R消耗的电功率随电流变化的关系如图乙所示，图乙中的a′、b′两点分别与滑片P在图甲中的a、b两位置相对应。则电源电压为＿＿＿V。
甲 乙
14．如图所示的电路中，电源电压、灯丝电阻都保持不变.灯L标有“6V 3W”字样，灯泡的电阻＿＿＿＿＿Ω；当开关S闭合，滑动变阻器的滑片P在a、b两点间移动时，电压表示数的变化范围是5~8V，且滑片P位于b点时灯L的功率是滑片位于a点时灯L功率的16倍，电源电压是＿＿＿＿＿V．
165．如图，电源电压恒定，灯L的规格为“24V 72W”且工作时电阻保持不变，电压表的量程为0～15V，电流表的量程为0～3A，在电路安全的前提下，操作如下：当只闭合S、S3时，电路中的总功率为P1，电流表示数为I1；当只闭合S2、S3时，移动滑片使滑动变阻器的阻值为R，电流表示数为I2，电阻R1和滑动变阻器的总功率为10W；再移动滑片使滑动变阻器的阻值为2R，电流表示数为I3，灯L和滑动变阻器的总功率为9.72W；当只闭合S、S1、S2时，移动滑动变阻器的滑片，使电路中的最小总功率为P4，此时电流表示数为I4．己知P1∶P4=5∶6，I2∶I3=10∶9，则灯L的电阻为＿＿＿＿Ω，I1∶I4=＿＿＿＿，当滑动变阻器R2的阻值为＿＿＿＿Ω时，该电路消耗的功率最小．
176．如图甲所示，电源电压U=10V，R1为定值电阻，阻值为20Ω，R为滑动变阻器，R的最大阻值为50Ω，小灯泡上标有“6V 3W”字样，小灯泡的U—I关系如图乙所示。求：
（1）小灯泡正常工作时通过灯丝的电流。
（2）S闭合，S1、S2都断开时，调节滑动变阻器滑片使小灯泡两端的电压为4V时，
滑动变阻器接入电路的阻值。
（3）S、S1、S2都闭合时，调节滑动变阻器滑片到何处时，整个电路消耗的总功率最
小，这个最小功率是多少？
17．如图所示，R0是阻值为80Ω的定值电阻，R为滑动变阻器，其上标有“100Ω3A”字样，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，灯泡上标有“8V1.6W”字样。
求：（1）灯泡的额定电流；
（2）闭合开关S，断开开关S1、S2时，灯泡正常发光，求电源电压的大小；
（3）开关S、S1、S2都闭合时，在不损坏电流表的前提下，求R消耗电功率的最小值和最大值。
18．电阻温度计是由半导体材料制成的．如图甲是某半导体电阻R随温度变化的关系图像．根据这种半导体材料电阻的特性，小明和他的同学设计了一个电路（如图乙），可以测定某一环境的温度，使用的器材有：半导体电阻R、电源、电流表（0﹣100mA）、开关、定值电阻R0（100Ω）、导线若干．
（1）定值电阻R0在电路中的作用是什么？＿＿＿＿＿＿．
（2）当环境温度为10℃，电流表的读数为0.02A，求电源电压．
（3）当电流表的读数为0.04A时，求当时的环境温度．
（4）当环境温度为100℃时，半导体电阻R在100s内消耗的能量是多少？
参考答案
1．C 2．V 3．A 4．C 5．A 6．D 7．D 8．C 9．D
10．D 11．C
12.6 10 0.8
13.12
14.12 9
165.8 5∶6 40
16.（1）0.5A （2）15Ω （3）7W
17.（1）0.2A（2）24V（3）5.76W 64.8W
18.（1）保护电路（2）16V （3）30℃（4）64J
