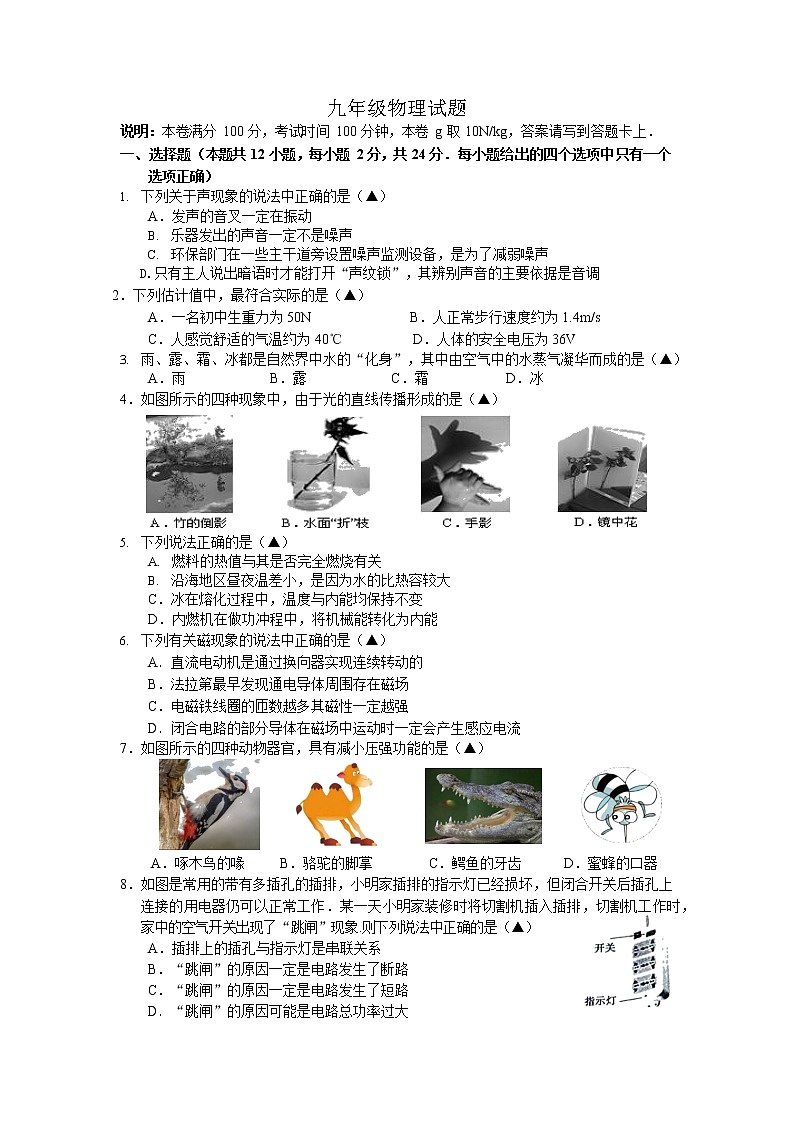

2022年江苏省扬州市江都区中考物理第一次模拟考试物理试卷
展开
这是一份2022年江苏省扬州市江都区中考物理第一次模拟考试物理试卷，共7页。试卷主要包含了填空题，解答题等内容，欢迎下载使用。
一、选择题（本题共 12 小题，每小题 2 分，共 24 分．每小题给出的四个选项中只有一个
选项正确）
下列关于声现象的说法中正确的是（▲） A．发声的音叉一定在振动
乐器发出的声音一定不是噪声
环保部门在一些主干道旁设置噪声监测设备，是为了减弱噪声
D.只有主人说出暗语时才能打开“声纹锁”，其辨别声音的主要依据是音调 2．下列估计值中，最符合实际的是（▲）
A．一名初中生重力为 50NB．人正常步行速度约为 1.4m/s C．人感觉舒适的气温约为 40℃D．人体的安全电压为 36V
雨、露、霜、冰都是自然界中水的“化身”，其中由空气中的水蒸气凝华而成的是（▲）
A．雨B．露C．霜D．冰4．如图所示的四种现象中，由于光的直线传播形成的是（▲）
下列说法正确的是（▲）
燃料的热值与其是否完全燃烧有关
沿海地区昼夜温差小，是因为水的比热容较大C．冰在熔化过程中，温度与内能均保持不变 D．内燃机在做功冲程中，将机械能转化为内能
下列有关磁现象的说法中正确的是（▲）
A．直流电动机是通过换向器实现连续转动的B．法拉第最早发现通电导体周围存在磁场C．电磁铁线圈的匝数越多其磁性一定越强
D．闭合电路的部分导体在磁场中运动时一定会产生感应电流7．如图所示的四种动物器官，具有减小压强功能的是（▲）
A．啄木鸟的喙B．骆驼的脚掌C．鳄鱼的牙齿D．蜜蜂的口器8．如图是常用的带有多插孔的插排，小明家插排的指示灯已经损坏，但闭合开关后插孔上
连接的用电器仍可以正常工作．某一天小明家装修时将切割机插入插排，切割机工作时， 家中的空气开关出现了“跳闸”现象.则下列说法中正确的是（▲）
A．插排上的插孔与指示灯是串联关系B．“跳闸”的原因一定是电路发生了断路C．“跳闸”的原因一定是电路发生了短路D．“跳闸”的原因可能是电路总功率过大
在科技活动中，小光所在的科技小组展示了一个“隔板推物”的节目，其原理如图所示.甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合回路．用手推动甲线圈摆动时，乙线圈会随之摆动.对于这个过程，下列说法正确的是（▲）
推动甲线圈摆动时电能转化为机械能
B.乙线圈摆动的方向与甲线圈摆动的方向无关C．乙线圈随之摆动的原理和电动机原理相同
D．甲线圈不动，推动左侧磁铁，乙线圈不可能摆动
第 9 题
将光敏电阻 R、定值电阻 R0、电流表、电压表、开关和电源连接成如图所示电路.光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（▲）
A．A 表和 V 表示数均变小
B．A 表示数变小，V 表示数变大
C．A 表示数变大，V 表示数变小
D．A 表和 V 表示数均变大
如图所示电路中，R 为定值电阻.闭合开关后，当滑片 P 在某两点之
间滑动时，电流表的示数变化范围是 0.5A～1.5A，电压表的示数变化范围是 3V～6V．小丽通过推算，得出四个结论，其中不正确的是（▲）
A．变阻器连入电路的电阻变化范围为 2Ω～12Ω B．定值电阻 R 的阻值为 3Ω
C．R 两端的电压变化范围为 1.5V～4.5V
D．电路消耗的总功率的变化范围为 2.75W～11.25W
第 11 题
如图甲所示，物体沿竖直墙壁下滑，t1 时刻开始，在物体表面施加一个如图乙所示水平压力 F，F 的大小变化如图丙所示，一段时间后，当 t＝t2 时物体恰好在墙上静止，则下列四幅关于物体受到摩擦力 f 大小变化的图像中正确的是（▲）
第 12 题ABCD
二、填空题（本题共 8 小题，每空 1 分，共 27 分）
夏天的清晨，小明逛自在公园，看到水面有岸边的荷花倒影，这是由于光的 ▲形成的．闻到荷花的香气是由于 ▲；荷叶上的两滴露珠接触后合成一滴，表明 ▲； 旭日东升，照耀着湖面分外美丽，小明又想到了杨万里的“接天莲叶无穷碧，映日荷花别样红”，花红是因为荷花反射 ▲色的光．
用来辨别火线与零线的工具是 ▲；为了用电安全，家用电器的 ▲ （选填“金属”
或“非金属”）外壳必须接地．
第 24 届冬奥会于 2022 年 2 月 4 日在北京召
开，如图是 2022 年北京冬奥会的会徽，名字叫“冬梦”，以汉字“冬”为灵感，运用书法艺术形态，传递出实现“三亿人参与冰雪运动”的目标．短道速滑是我国的一个优势项目，运动员在起跑时，冰刀用力向后蹬冰面，运动员向前跑出，这是因为力的作用
是 ▲ 的；在滑行的过程中，以冰面为参照物运动员是 ▲ （选填“运动”或“静
止”）的；滑行时由于摩擦，冰刀的温度升高，这是通过 ▲的方式增加了冰刀的内能；冲过终点后运动员并不能立刻停下来，其原因是运动员具有 ▲．
如图是演示点火爆炸的实验装置.按动电火花发生器的按钮，点燃盒内酒精，盒盖被打出去，这与四冲程汽油机的 ▲冲程的能量转化相同.某汽油机飞轮转速为1800r/min， 每秒对外做功 ▲次.汽油机是汽车的“心脏”，气缸外面有“水套”，汽车行驶时水的温度会升高，内能会增大，这是通过 ▲的方式改变水的内能.选择水作为发动机的冷却液，是利用水的 ▲较大的特点．
如图甲所示，在铁桶内放少量的水．用火加热铁桶．水沸腾之后把桶口堵住，然后浇上冷水，在 ▲作用下，铁桶被压扁了；手握如图乙所示的两张纸，让纸自由下垂．在两张纸中间向下吹气．结果发现两张纸向中间靠拢，这表明气体流动速度越大的位置， 压强越 ▲．
第 16 题
在家用电器调查活动中，小亮让电热水器单独工作 2min，家中如图所示的电能表的转盘转了 175r，热水器的实际功率为 ▲ W；若不计能量损失，这段时间内热水器中50L 的水可升温 ▲ ℃．由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要 ▲ （选填“粗”或“细”）． [已知ρ水＝1.0×103kg/m3， c 水＝4.2×103J/（kg•℃）]
如图所示，用沿斜面向上的拉力将物体从斜面底端匀速拉至顶端已知拉力 F＝4N，物体重 G＝5N，斜面长 2m，高 1m，则拉力做的功为 ▲J，斜面的机械效率为 ▲，物体受到斜面的摩擦
力为 ▲N．
小明利用实验室的电磁继电器、热敏电阻 R1、可变电阻器 R2 等器
第 19 题
件设计了一个恒温箱控制电路，如图甲所示．如图乙是小明通过实验测得的 R1 的阻值随温度变化的关系曲线．
电磁继电器中电磁铁上端是 ▲ （选填“N”或“S”）极．
当温度较低时，电磁铁的磁性较 ▲，触点开关 ▲ （选填“接通”或“断开”）．
电磁继电器的电源两端电压 U＝6V 线圈的电阻不计，通过实验测得当电流为 30mA 时，电磁继电器的衔铁被吸合．若可变电阻器 R2 的电阻值设定为 150 Ω 时， 恒温箱温度可达到
▲℃．当可变电阻器 R2 的电阻变大
时，恒温箱设定的温度将变 ▲ （选填“高”或“低”）．
三、解答题（22、23 题每小问 2 分，其余每图 2 分，每空 1 分，共 49 分.22、23 题解答必须有过程）
21．（6 分）按要求作图
在图甲中，画出入射光线 AO 的反射光线，并标明反射角和它的大小．
如图乙所示，是一个电热水壶的简易图，在图中画出它所受重力的示意图（B 为重心）；将壶盖打开，请在 A 点画出所需最小力 F 的示意图（O 为支点）．
如图丙所示，根据磁感线方向，在图中标出螺线管的 N 极和电源的正极．
甲乙丙第 21 题
22．（4 分）在九年级物理拓展课上，李博同学模拟某建筑工地上塔吊的工作情景，设置了如图所示的滑轮组来提升装修材料，若他用 250N 的拉力，将450N 的材料竖直提升了 10m，不计绳重和摩擦．
动滑轮的重力是多少？
第 22 题
若绳子能承受的最大拉力为 400N 时，此滑轮组的机械效率最大可提高到多少？
23．（4 分）小明为宠物保温箱设计了一个电加热器，其内部电路如图所示，S 为旋转型开关，通过旋转开关 S，可实现从低温到中温、高温的转换，保温箱及加热器的部分参数如表所示，求：
第 23 题
保温箱内空气温度从 10℃升高到 32℃需要吸收的热量？
要完成（1）中的升温要求，至少需要的加热时间？
24．（4 分）小倩同学尝试用自制的水凸透镜来探究“凸透镜成像规律”．
如图甲所示，让一束平行于主光轴的光射向水凸透镜，在光屏上出现一个最小最亮的光斑，则此水凸透镜的焦距为 ▲cm．
小倩将蜡烛、水凸透镜和光屏调整至图乙所示的位置时，光屏上出现清晰的烛焰像， 小倩接着在蜡烛和光屏位置都不变的情况下，将水凸透镜移至光具座某刻度处，再次得到清晰的烛焰像，这个像的成像原理与 ▲ （选填“放大镜”、“投影仪”或“照相机”）的成像原理相同.然后，小倩利用注射器从水凸透镜中向外抽少许水，光屏上原来清晰的像变得模糊不清，小倩要想重新得到清晰的烛焰像，在蜡烛和水凸透镜的位置都不变的情况下，应将光屏向 ▲（选填“远离”或“靠近”）水凸透镜的方向移动，或者保持光屏位置不变，给水凸透镜带上合适的 ▲ （选填“近视眼镜”或“远视眼镜”）可再次成清晰的像到光屏上．
25．（5 分）某校科学探究小组接到一个课题，在只有托盘天平的情况下，借助烧杯、细线、水测量小物块的密度，很快他们就找到了解决方法．
第 25 题
把天平放在水平桌面上，游码移到标尺零刻度处，发现指针静止在分度盘中央刻度线的右侧，此时应将平衡螺母向 ▲ （选填“左”或“右”）调节，使天平平衡．
用调节好的天平测量烧杯和水的总质量，操作情景如图甲所示，其错误之处是： ▲ ．
①重新调节好天平，他们按正确的方法称出了烧杯和适量水的总质量，示数如图乙所示，由此可知，烧杯和水的总质量是 ▲ g．②如图丙所示，用细线拴着物块浸没在水中（物块未接触烧杯底且水未溢出），天平的示数变为 36.2g．③将物块缓慢沉入烧杯底部，放开细线，如图丁，天平的示数变为 51.2g．则物块的质量是 ▲ g，物块的密度 是 ▲ kg/m3．
26．（7 分）小明和小华一起进行了“不同物质吸热升温的现象”和“不同燃料燃烧放热能力”两项探究，他们设计的两组实验装置如图所示．
探究“不同燃料燃烧放热能力”应选用 ▲ （选填“甲”或“乙”）组器材．
实验需要用到一些测量工具，除了图中已经呈现的，你认为两个实验都要用到的测量 工具是 ▲；甲组实验还需要的测量工具是 ▲．
甲组实验是通过 ▲来比较不同物质吸收热量的多少，乙组是通过 ▲来比较不同燃料放出热量的多少．
小明通过乙组实验中酒精燃烧结束后水温的变化，根据测量所得数据，利用公式 ▲ 计算出水吸收的热量，进而计算出酒精的热
值．小华认为该方法不合理，理由是 ▲ ．
27．（5 分）小明用如图甲所示装置进行“探究杠杆的平衡条件”的实验．
收集到了表中的数据，分析数据可知，杠杆的平衡条件是 ▲．
小明又用如图乙装置进行实验，弹簧测力计的读数应是 ▲N．（一个钩码重 0.5 N）
小明想到若铁架台不是在水平桌面上，而是在略微倾斜的桌面上是否影响实验呢？经小组分析不在水平桌面上 ▲（填“影响”或“不影响”）实验过程．
如图丙所示，小红实验时在一平衡杠杆的两端放上不同数量的相同硬币，杠杆仍在水平位置平衡.她用刻度尺测出 L1 和 L2，则 2L1 ▲（选填“>”“<”或“=”）3L2．
探究了杠杆的平衡条件后，小红对天平上游码的质量进行了计算.她用刻度尺测出 L1
实验次数
动力 F1/N
动力臂 L1/m
阻力 F2/N
阻力臂 L2/m
1
0.5
0.2
1.0
0.1
2
1.0
0.15
1.5
0.1
3
3.0
0.1
2.0
0.15
和 L2（如图丁所示），则游码的质量为 ▲g．（用含 L1、L2 的表达式表示）
28．（8 分）在“测量小灯泡的电功率”实验中，实验器材有：电池组（恒为 3V）、电流表、电压表、小灯泡（额定电压 2.5V，电阻约 10Ω）、滑动变阻器、开关、导线若干．
某小组测量小灯泡的电功率的实物如图甲所示，请用笔画线代替 2 根导线，将图甲的实物图连接完整，要求滑动变阻器
滑片 P 向右滑动时小灯泡变暗；
连接好电路，闭合开关，调节滑动变阻器，发现小灯泡不亮，电压表示数近似等于 3V，电流表示数几乎为零.电路故障可能是 ▲；
排除故障后进行实验，实验数据
如表格所示，则小灯泡额定功率是 ▲W．小灯泡正常发光时，滑动变阻器接入电路的阻值是 ▲Ω；
分析表格中的实验数据，发现小灯泡灯丝的阻值随电压变化而变化，从本质上讲，引 起小灯泡灯丝阻值变化的原因是 ▲；
另一小组测量的是额定电压为 2V 的特殊小灯泡的额定功率，实验中他们发现电压表出现了故障不能使用，于是设计了如图乙所示的电路，也能测量该小灯泡的额定功率．其中已知定值电阻 R0＝5Ω，测量方法：先闭合开关 S 和 S1，调节滑动变阻器，使电流表的示数为 ▲ A，然后将 S1 断开，S2 闭合，此时电流表的示数为 0.55A，则该小灯泡的额定功率 P 额＝ ▲W．
29．（6 分）阅读短文，回答问题．
小灯泡的规格
电压表示数 U/V
电流表示数 I/A
小灯泡亮度
U 额＝2.5V
1.5
0.20
较暗
2.5
0.25
正常
3.0
0.28
较亮
太阳能混合动力游船
如图所示是我国第一艘太阳能混合动力游船“尚德国盛号”．首次将太阳能电力导入游船动力，船体配有最具标志性且极具特色的太阳翼，太阳翼采用高效晶硅异型太阳能电池板拼装 而成，整艘船最多可容纳 170 位旅客，满载时排水量为60 吨．
“尚德国盛号”驾驶室里有一个 GPS（全球卫星定位系统） 接收器装置，全船照明均采用节能型灯泡及 LED 灯，LED 灯是一种高效的节能光源，该 LED 灯泡的额定电压为 36V、额定功率为 10W，与普通白炽灯相比，在达到相同亮度的条件下，LED 灯可以节约 80%的电能，大大降低能源损耗．
第 29 题
“尚德国盛号”年发电量可达 1.7×104kW•h，相当于每年节约标准煤约 6×103kg，每年可减少二氧化碳排放量约 15.7t.豪华、超前、节能、环保尽让中外游客用更低碳的方式来欣赏浦江美景．
太阳能电池板是将太阳能转化为 ▲，GPS 全球卫星定位系统是靠 ▲传递信息的．
如果该船满载乘客从东海驶入黄浦江，游船所受到的浮力为 ▲N．
“尚德国盛号”使用的 LED 灯与功率为 ▲W 的白炽灯亮度相当.小明经过调查 LED
灯的发光效率（电能转化为光能的效率）为 35%，则该白炽灯的发光效率为 ▲．
该游船的动力由电动机提供，电动机的转换效率是指所输出的机械能与电源提供的电能之比．在转换效率η一定时，其耗电功率与转速 n 的立方成正比，系数为 K1、而行驶速度与电机转速 n 成正比，系数为 K2.当游船匀速直线行驶时，所受阻力 f 与电机转速 n 的关系关系为 f = ▲ （用以上字母表示）．
