2022年浙江省中考科学专题训练 5电和磁

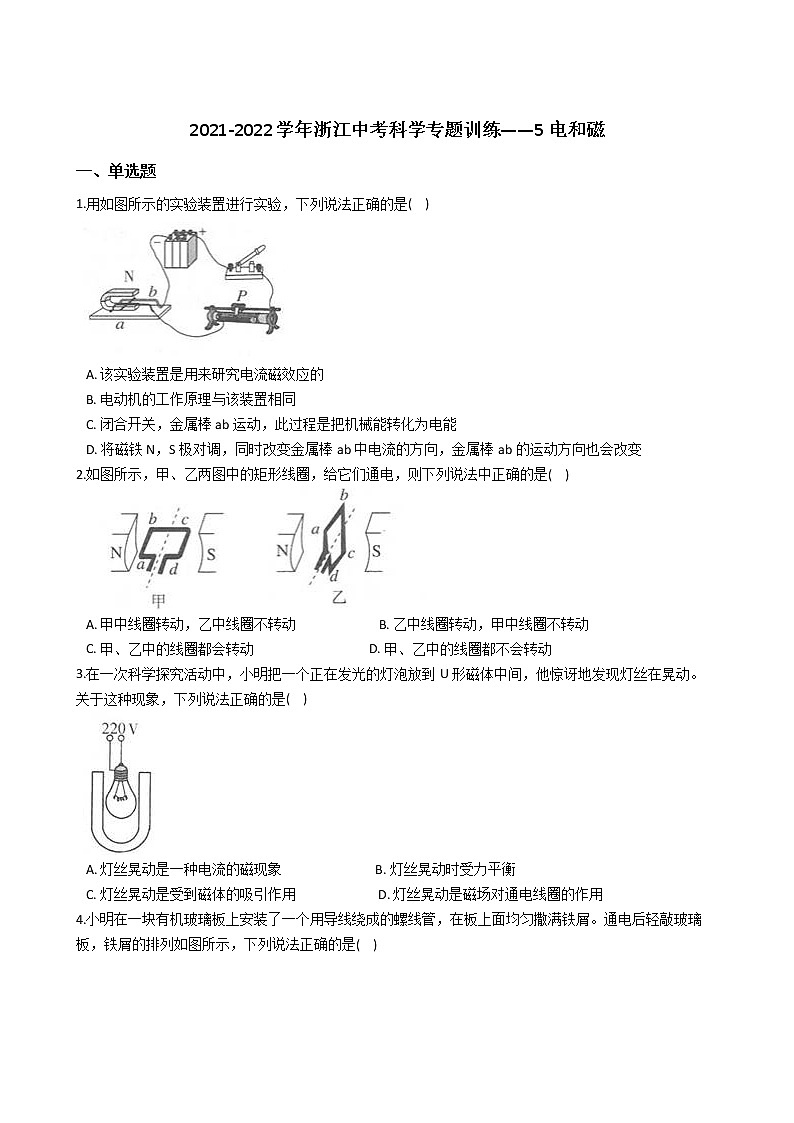

2021-2022学年浙江中考科学专题训练——5电和磁

一、单选题

1.用如图所示的实验装置进行实验，下列说法正确的是(    )

A. 该实验装置是用来研究电流磁效应的
B. 电动机的工作原理与该装置相同
C. 闭合开关，金属棒ab运动，此过程是把机械能转化为电能
D. 将磁铁N，S极对调，同时改变金属棒ab中电流的方向，金属棒ab的运动方向也会改变

2.如图所示，甲、乙两图中的矩形线圈，给它们通电，则下列说法中正确的是(    )

A. 甲中线圈转动，乙中线圈不转动                         B. 乙中线圈转动，甲中线圈不转动
C. 甲、乙中的线圈都会转动                                    D. 甲、乙中的线圈都不会转动

3.在一次科学探究活动中，小明把一个正在发光的灯泡放到U形磁体中间，他惊讶地发现灯丝在晃动。关于这种现象，下列说法正确的是(    )

A. 灯丝晃动是一种电流的磁现象                             B. 灯丝晃动时受力平衡
C. 灯丝晃动是受到磁体的吸引作用                         D. 灯丝晃动是磁场对通电线圈的作用

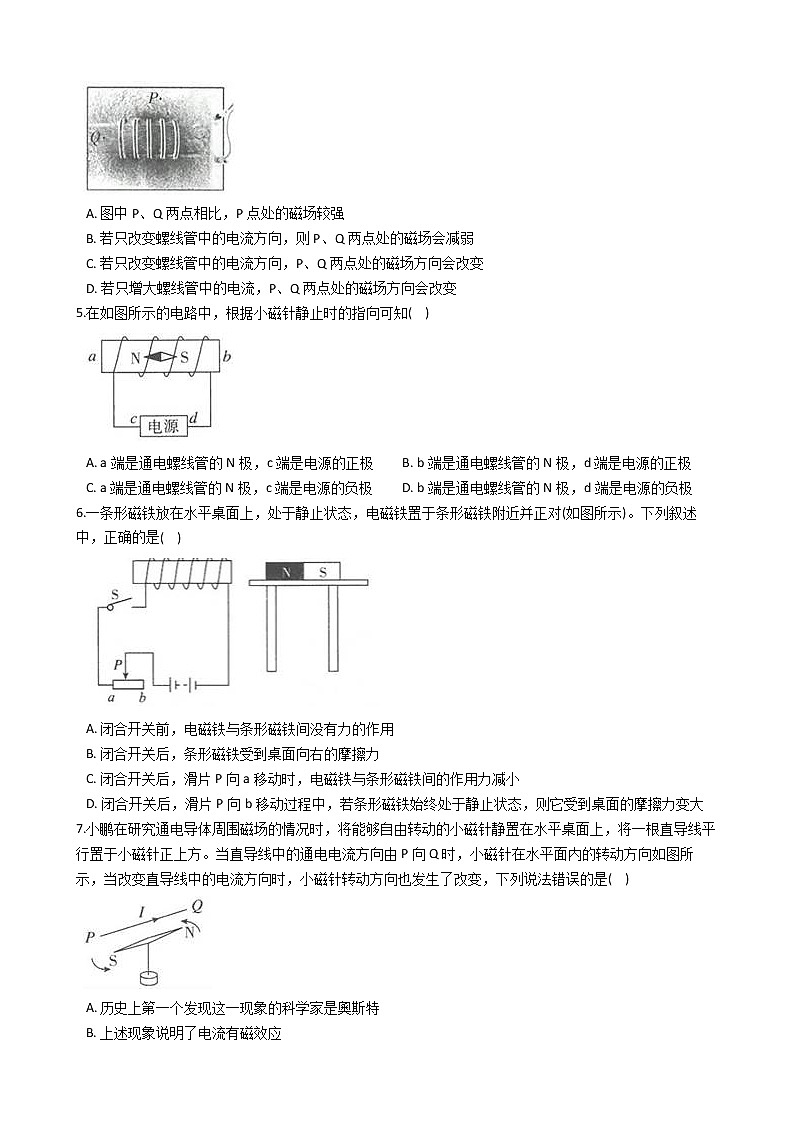

4.小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板上面均匀撒满铁屑。通电后轻敲玻璃板，铁屑的排列如图所示，下列说法正确的是(    )

A. 图中P、Q两点相比，P点处的磁场较强
B. 若只改变螺线管中的电流方向，则P、Q两点处的磁场会减弱
C. 若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变
D. 若只增大螺线管中的电流，P、Q两点处的磁场方向会改变

5.在如图所示的电路中，根据小磁针静止时的指向可知(    )

A. a端是通电螺线管的N极，c端是电源的正极        B. b端是通电螺线管的N极，d端是电源的正极
C. a端是通电螺线管的N极，c端是电源的负极        D. b端是通电螺线管的N极，d端是电源的负极

6.一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对(如图所示)。下列叙述中，正确的是(    )

A. 闭合开关前，电磁铁与条形磁铁间没有力的作用
B. 闭合开关后，条形磁铁受到桌面向右的摩擦力
C. 闭合开关后，滑片P向a移动时，电磁铁与条形磁铁间的作用力减小
D. 闭合开关后，滑片P向b移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力变大

7.小鹏在研究通电导体周围磁场的情况时，将能够自由转动的小磁针静置在水平桌面上，将一根直导线平行置于小磁针正上方。当直导线中的通电电流方向由P向Q时，小磁针在水平面内的转动方向如图所示，当改变直导线中的电流方向时，小磁针转动方向也发生了改变，下列说法错误的是(    )

A. 历史上第一个发现这一现象的科学家是奧斯特
B. 上述现象说明了电流有磁效应


C. 上述现象说明电流的磁场方向与电流方向有关
D. 只改变通过直导线的电流大小时，小磁针的转动方向也会改变

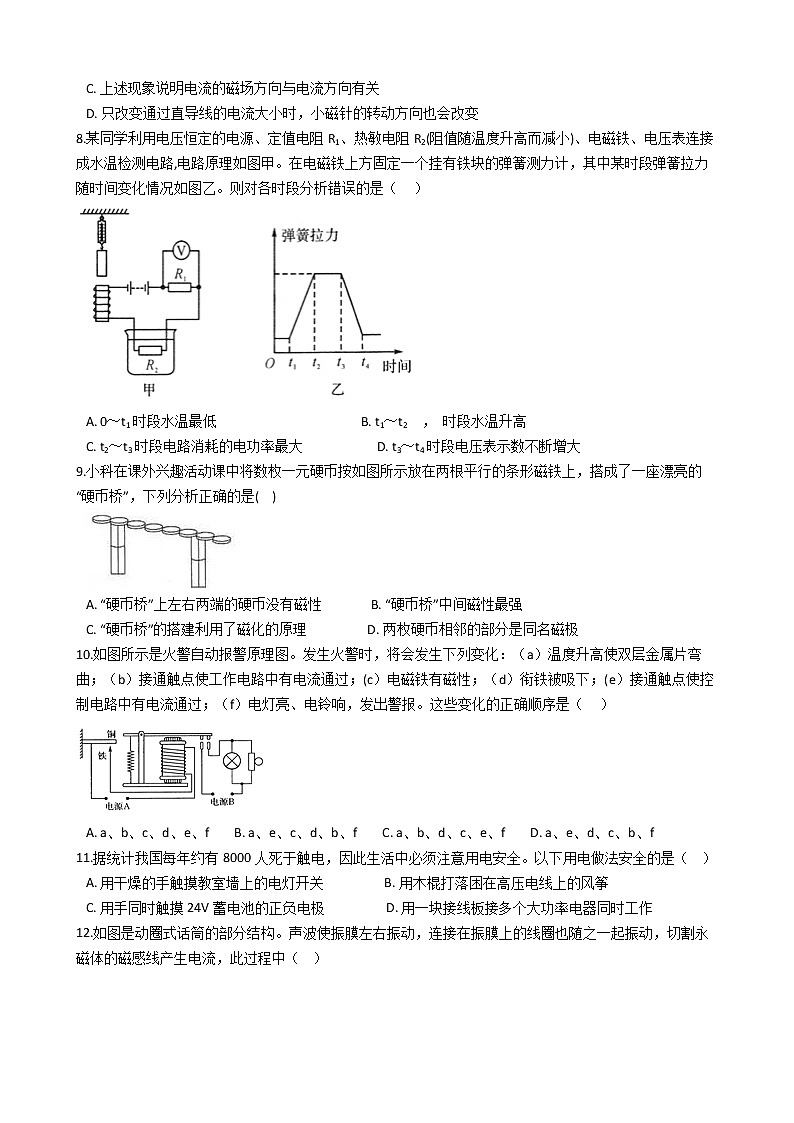

8.某同学利用电压恒定的电源、定值电阻R1、热敏电阻R2(阻值随温度升高而减小)、电磁铁、电压表连接成水温检测电路,电路原理如图甲。在电磁铁上方固定一个挂有铁块的弹簧测力计，其中某时段弹簧拉力随时间变化情况如图乙。则对各时段分析错误的是（    ）

A. 0～t1时段水温最低                                             B. t1～t2  ， 时段水温升高
C. t2～t3时段电路消耗的电功率最大                       D. t3～t4时段电压表示数不断增大

9.小科在课外兴趣活动课中将数枚一元硬币按如图所示放在两根平行的条形磁铁上，搭成了一座漂亮的“硬币桥”，下列分析正确的是(    )

A. “硬币桥”上左右两端的硬币没有磁性               B. “硬币桥”中间磁性最强
C. “硬币桥”的搭建利用了磁化的原理                  D. 两枚硬币相邻的部分是同名磁极

10.如图所示是火警自动报警原理图。发生火警时，将会发生下列变化：（a）温度升高使双层金属片弯曲；（b）接通触点使工作电路中有电流通过；(c）电磁铁有磁性；（d）衔铁被吸下；(e）接通触点使控制电路中有电流通过；（f）电灯亮、电铃响，发出警报。这些变化的正确顺序是（    ）

A. a、b、c、d、e、f       B. a、e、c、d、b、f       C. a、b、d、c、e、f       D. a、e、d、c、b、f

11.据统计我国每年约有8000人死于触电，因此生活中必须注意用电安全。以下用电做法安全的是（   ）

A. 用干燥的手触摸教室墙上的电灯开关                  B. 用木棍打落困在高压电线上的风筝
C. 用手同时触摸24V蓄电池的正负电极                   D. 用一块接线板接多个大功率电器同时工作

12.如图是动圈式话筒的部分结构。声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中（   ）

A. 利用了电磁感应原理                                           B. 利用了通电导体在磁场中受力的原理
C. 利用了电流的磁效应                                           D. 产生了直流电

13.如图是小敏设计的汽车尾气中CO排放量的检测电路，当CO浓度高于某一设定值时，电铃发声报警，图中气敏电阻R1阻值随CO浓度的增大而减小，下列说法正确的是（   ）

A. 电铃应接在A和C之间
B. 当CO浓度升高，电磁铁磁性减弱
C. 用久后，控制电路的电源电压U1会减小，报警时CO最小浓度比设定值高
D. 为使该检测电路在CO浓度更低时报警，可将R2控制电路的滑片向下移

14.磁共振成像是一种较新的医学成像技术，它采用强静磁场和变化磁场使人体组织成像，若携带金属物做磁共振成像，强静磁场会吸引铁质物品，变化磁场会使携带的金属中产生感应电流，从而使金属发热而灼伤病人，重则危及生命。上述说明中，没有涉及的知识是（   ）

A. 铁在磁场里会被磁化           B. 磁能生电           C. 电能可以转化为热能           D. 同名磁极相互排斥

15.如图甲所示是科学兴趣小组同学设计的太阳能路灯。它能实现白天光线强时，太阳能电池板为蓄电池充电，夜晚光线弱时，蓄电池为电灯供电的作用。电路中的R为光敏电阻，其电阻大小与光照强度关系如图乙所示。下列说法正确的是（   ）

A. 白天蓄电池相当于电源
B. 光线较强时，电磁铁磁性较大
C. 电磁铁上端为N极，下端为S极
D. 甲是太阳能电池板，乙是路灯

16.新型智能手机无线充电技术原理如下：当交变电流通过充电底座中的线圈时，线圈产生磁场；如图所示，带有金属线圈的智能手机靠近该磁场就能产生电流，通过“磁生电”来实现充电。下列设备也是利用“磁生电”原理工作的是（   ）

A. 电烙铁                              B. 发电机                              C. 电动机                              D. 电磁起重机

17.在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（   ）

A. 零线上保险丝烧断                B. 灯丝烧断                C. 火线上保险丝烧断                D. 开关接触不好

18.关于磁场和磁感线，下列说法错误的是（   ）

A. 磁场对放入其中的磁体有力的作用
B. 磁感线是磁体周围空间实际存在的曲线


C. 磁体周围的磁感线是从磁体的北极出来，回到南极
D. 磁场看不见、摸不到，但可以借助小磁针感知它的存在

二、实验探究题

19.为了探究电动机为什么会转动，小明根据电动机主要构造制作了一台简易电动机(如图)，他用回形针做成两个支架，分别与电池的两极相连；用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去半周漆皮。将线圈放在支架上，磁体放在线圈下方，闭合开关，用手轻推一下线圈，线圈就会不停地转动起来。

（1）要想改变线圈的转动方向，小明可采用的两项措施是      。

（2）开关闭合后，如果电动机不转，可能的原因是      (填两点)。

（3）小明还想设计一个能调节电动机转速的实验装置，他还需要的主要器材是        ， 并在虚线框内画出实验电路图(电动机符号用M表示)。

20.某科学兴趣小组按如图所示电路探究“影响通电螺线管磁性强弱的因素”，记录数据如表。

（1）通过本实验可探究影响通电螺线管磁性强弱的因素有      。

（2）实验中发现无铁芯的通电螺线管没有吸引起大头针，那么通电螺线管到底有没有磁性呢？小组同学通过其他方法验证了这几次都是有磁性的。他们采用的方法可能是：      。（列举1种）

（3）小组同学提出一个新问题：通电螺线管的磁性强弱与线圈内的铁芯大小是否有关？

于是进行了如下实验：①按电路图接好电路，移动滑动变阻器的滑片至某一位置，插入大铁芯，记录被吸引的大头针数目。②取下大铁芯，再更换为小铁芯，改变滑动变阻器的滑片位置，记录被吸引的大头针数目。③两者进行比较。该实验存在明显不足，请指出不足之处：      。

21.为探究电磁铁的磁性与哪些因素有关，小丽同学做出以下猜想：

猜想A：通过电磁铁的电流越大，它的磁性越强；

猜想B：外形相同的电磁铁，线圈的匝数越多，它的磁性越强。

为了检验上述猜想是否正确，小丽所在实验小组通过交流合作设计了以下实验方案：

用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕若干圈，制成简单的电磁铁，如图所示的三种情况，根据小丽的猜想和实验，完成下列问题。

（1）通过观察      的不同，来判断磁性强弱。

（2）通过比较图      两种情况，可以验证猜想A是正确的。

（3）通过比较图C甲、乙两电磁铁，发现猜想B不全面，应补充      。

（4）通过比较图C中甲、乙两电磁铁，得到的结论是      。

（5）检查电路连接完好，小丽闭合开关后发现甲、乙两个铁钉都不能吸引大头针，她下一步的操作是     (填字母)。

A.重新绕制电磁铁
B.更换电源
C.拆除滑动变阻器
D.移动滑动变阻器滑片

22.通电螺线管的外部磁场与条形磁体周围磁场相似，其磁极可以用右手螺旋定则判定。

（1）图甲中螺线管的左端是      (填“N”或“S”)极。

（2）螺线管实际上就是由多个单匝圆形线圈组成，通电螺线管的磁场可以看成由每一个单匝圆形通电线圈的磁场组合而成，因此应用右手螺旋定则也可以判断单匝圆形通电线圈的磁极。现一单匝圆形通电线圈中的电流方向如图乙所示，则其B端是      (填“N”或“S”)极。

（3）如图丙，地球周围存在磁场，有学者认为，地磁场是由于地球带电自转形成环形电流引起的，地球自转的方向为自西向东，则形成环形电流方向与地球自转方向      (填“相同”或“相反”)，物理学规定正电荷定向移动的方向为电流方向，那么地球带      (填“正”或“负”)电。

三、解答题

23.如图为某兴趣小组为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如表所示。已知继电器的线圈电阻R0=10Ω，左边电源电压为6V且恒定不变。当继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，右边的空调电路正常工作。

（1）请说明该自动控制装置的工作原理。

（2）计算说明该空调的启动温度是多少。

答案解析部分

一、单选题

1.【答案】 B

2.【答案】 A

3.【答案】 D

4.【答案】 C

5.【答案】 A

6.【答案】 B

7.【答案】 D

8.【答案】 D

9.【答案】 C

10.【答案】     B

11.【答案】     A

12.【答案】 A

13.【答案】 C

14.【答案】 D

15.【答案】 B

16.【答案】 B

17.【答案】 A

18.【答案】 B

二、实验探究题

19.【答案】 （1）改变磁场的方向；改变电流的方向
（2）磁铁的磁性弱；线圈的匝数太少(或电流太小，任选两点回答即可)
（3）滑动变阻器如图所示

20.【答案】 （1）电流大小，有无铁芯
（2）把小磁针放到螺线管的下端，断电时，小磁针一端指南一端指北，闭合开关，如果小磁针发生偏转，说明有磁性
（3）改变滑动变阻器的滑片位置

21.【答案】 （1）电磁铁吸引大头针数目多少
（2）A、B
（3）电流相同
（4）在电流相同时，线圈的匝数越多，电磁铁的磁性越强
（5）D

22.【答案】 （1）N
（2）N
（3）相反；负

三、解答题

23.【答案】 （1）解：随着室内温度的升高，热敏电阻的阻值减小，控制电路中电流增大，当电流达到15 mA时，衔铁被吸合，右侧空调电路接通，空调开始工作。当温度下降时，热敏电阻阻值增大，控制电路中电阻增大，电流减小，线圈磁性减小，减小到一定值，使空调电路断开，这样就实现了自动控制。
（2）解：电路启动时的总电阻：R总=  =400Ω，此时热敏电阻的阻值：R热=R总-R0=400Ω-10Ω=390Ω，对照表格数据可知，该空调的启动温度是25 °C。
