2022年云南省昆明市中考物理联考试卷(word版含答案)
展开
这是一份2022年云南省昆明市中考物理联考试卷(word版含答案)，共32页。试卷主要包含了选择题，填空题，作图，综合题等内容，欢迎下载使用。

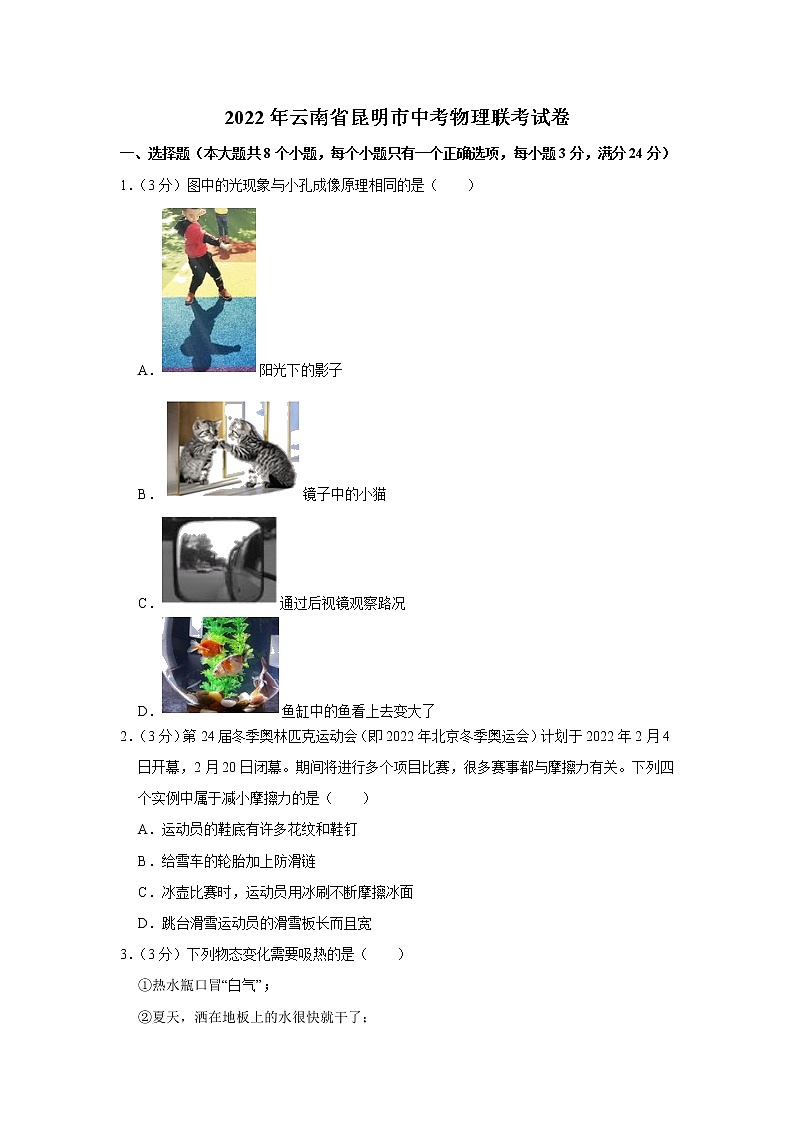

2022年云南省昆明市中考物理联考试卷
一、选择题（本大题共8个小题，每个小题只有一个正确选项，每小题3分，满分24分）
1．（3分）图中的光现象与小孔成像原理相同的是（ ）
A．阳光下的影子
B．镜子中的小猫
C．通过后视镜观察路况
D．鱼缸中的鱼看上去变大了
2．（3分）第24届冬季奥林匹克运动会（即2022年北京冬季奥运会）计划于2022年2月4日开幕，2月20日闭幕。期间将进行多个项目比赛，很多赛事都与摩擦力有关。下列四个实例中属于减小摩擦力的是（ ）
A．运动员的鞋底有许多花纹和鞋钉
B．给雪车的轮胎加上防滑链
C．冰壶比赛时，运动员用冰刷不断摩擦冰面
D．跳台滑雪运动员的滑雪板长而且宽
3．（3分）下列物态变化需要吸热的是（ ）
①热水瓶口冒“白气”；
②夏天，洒在地板上的水很快就干了；
③用久了的白炽灯灯丝变细；
④冬天玻璃窗上产生冰花。
A．①③ B．②③ C．③④ D．①④
4．（3分）下列说法正确的是（ ）
A．摩擦起电的实质是电子的转移
B．用丝绸摩擦过的玻璃棒去靠近轻质小球，小球被吸引，则小球一定带负电
C．电流总是从电源的正极流向电源的负极
D．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
5．（3分）如图所示，关于下列四个情景的说法中，不正确的是（ ）
A．图中在道路两旁安装隔音墙，是在传播过程中减弱噪音
B．图中用鼓槌敲击鼓面，发出声音，同时还能看到纸屑跳动，说明声音是由振动产生的，加大敲击力度，可将声音的响度变大
C．图中用嘴对着瓶子（里面装有水）吹和用小棒敲击瓶子，发出的声音的音调一样高
D．图中扬声器对着烛焰发声，烛焰在晃动，说明声音可以传递能量
6．（3分）甲、乙、丙三人沿同一条直线去往同一个地方，如图所示为他们去往同一地方的距离s与运动时间t的关系图，下列说法正确的是（ ）
A．甲、乙、丙三人同时从同一个地方出发
B．4～8s内，以丙为参照物，乙是运动的
C．0～6s 内，甲的平均速度约为1.67m/s
D．第6s时，乙和丙第二次相遇，之后乙做加速直线运动
7．（3分）如图是家庭电路中的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后其外壳与零线相连
B．若电路中的保险丝烧了，可以用铜线或铁线代替
C．电热器与灯泡L1的连接方式是串联，其电压都为220V
D．当开关S1闭合后，发现灯L1不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是b、c之间某处断路
8．（3分）如图所示，甲、乙两个滑轮组，其中每个滑轮的质量都相同，分别用拉力F1、F2将重物G1、G2提起来，不计绳重和摩擦，下列说法正确的是（ ）
A．若G1＝G2，G1、G2提升的高度相等，则F1与F2的大小相等、做的功也相等
B．若G1＝G2，使甲、乙两绳子自由端以相同的速度拉升重物，F1的拉力功率较大
C．若G1＞G2，把G1、G2提升相同的高度，则甲的机械效率大于乙的机械效率
D．若G1＝120N，让它上升1m，甲的机械效率为80%，则滑轮重20N
二、填空题（本大题共10个小题，每小题2分，满分20分）
9．（2分）云南的樱花在每年3～4月份盛开，微风吹过，飘来阵阵花香，这是 现象；樱花上的两滴露珠接触后合成一滴，表明分子间有 力。
10．（2分）用吸管可以把饮料吸进嘴里，是因为 的存在，如图所示，向两张纸中间吹气，纸会向中间靠拢，说明流速快的地方压强 。
11．（2分）2021年12月30日，长征三号乙运载火箭点火升空，成功将通信技术试验卫星九号送入预定轨道。火箭在大气层中高速飞行时，外壳与空气剧烈摩擦，火箭外壳的内能将 （选填“增大”、“减小”或“不变”），其改变内能的方式是 。
12．（2分）公交车在行驶的过程中突然刹车，车上的乘客由于 而向前倾倒，公交车最终停下来了，这是在力的作用下，使公交车的 发生了改变。
13．（2分）5G网络是第五代移动通信网络，5G手机是利用 传递信息的，这种波在真空中的传播速度是 km/s。
14．（2分）太阳的能量来自太阳内部的 （选填“核裂变”或“核聚变”），风能属于 （选填“一次能源”或“二次能源”）。
15．（2分）汽油机用水作为冷却剂，主要是因为水的 较大。某人工湖湖水的质量为2×107kg，水温升高4℃，若这些热量被同等质量的砂石吸收（c砂石＜c水），则砂石升高的温度将 4℃（选填“大于”、“小于”或“等于”）。
16．（2分）如图所示，磁体和导体棒均水平放置，断开S2、闭合S1，使导体棒水平向右运动，电流表的指针发生偏转偏右，此现象是由英国物理学家 发现的，断开S1、闭合S2，导体棒能运动起来，依此可制成 （选填“电动机”或“发电机”）。
17．（2分）小华利用如图所示的装置探究“平面镜”成像的实验时，将一块玻璃竖直放在水平台上，再取两根完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，在寻找蜡烛A的像的位置时，应该在蜡烛 （选填“A”或“B”）这一侧观察，在实验中玻璃必须竖直放置，但小华发现小轿车的挡风玻璃却不会竖直安放，其原因是 。
18．（2分）如图所示电路的电源电压恒为6V，滑动变阻器R的最大电阻为15Ω，R1的阻值为15Ω。当滑片在a端时，电流表的示数 A；在滑片滑动的过程中，滑动变阻器消耗的功率最大是 W。
三、作图、实验与探究题（本大题共个4小题，满分31分）
19．（3分）如图所示体温计的读数为 ℃。
20．（3分）如图物体静止在斜面上，画出物体所受的重力G和斜面对物体支持力F的示意图。
21．（3分）闭合开关后，小磁针静止时如图所示，请你画出磁感线的方向和在括号里标出电源的“+”极和“﹣”极。
22．（7分）某物理兴趣小组利用如图所示的装置探究杠杆平衡的条件。
（1）实验前，杠杆处于静止状态如图甲所示，此时杠杆 （选填“是”或“不是”）平衡状态，为了使杠杆在水平位置平衡，应将杠杆左端的平衡螺母向 （选填“左”或“右”）调。
（2）小明利用装置乙进行了多次实验，并将部分实验数据记录在表中，其中第3次的测量数据中漏了阻力臂，则所遗漏的阻力臂为 cm。第2次实验的杠杆属于 （选填“费力”或“省力”）杠杆。
实验次数
动力F1/N
动力臂L1/cm
阻力F2/N
阻力臂L2/cm
1
4
5
10
2
2
8
3
4
6
3
10
4
5
（3）如图丙所示，若在D点不挂钩码，改用弹簧测力计在D点向下拉杠杆，使杠杆仍在水平位置平衡，当测力计从位置1转动到位置2时，其示数大小将 （选填“变大”、“变小”或“不变”）。
（4）实验中小华提出问题：若支点不在杠杆的中点，杠杆平衡的条件是否成立？于是该小组利用如图丁所示的装置进行探究，在杠杆E点处挂上3个钩码，用弹簧测力计在F点处竖直向上拉。以弹簧测力计的拉力为动力F1，钩码处绳子的拉力为阻力F2，多次调整力和力臂的大小进行实验，发现：当杠杆平衡时，F1L1 （选填“＞”、“＝”或“＜”）F2L2，原因是 。
23．（7分）某实验小组利用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律。
（1）实验前老师让同学们把实验室的窗帘拉上再进行实验，这样做的目的是 。
（2）将器材正确放置后，调整器材高度时 （选填“点燃”或“不点燃”）蜡烛。
（3）实验时调整蜡烛和光屏，直至在光屏上得到等大的实像，如图所示，则实验中所用凸透镜的焦距是 cm。保持凸透镜的位置不变，将蜡烛移到40cm处，光屏移到85cm处，在光屏上成清晰的像，成的是倒立、 （选填“放大”或“缩小”）的实像，生活中的 就是利用这一成像原理制成的。
（4）同组的小明又拿了一透镜放在蜡烛和凸透镜之间，发现光屏上的像由清晰变模糊，将光屏向凸透镜方向移动适当的距离后再次呈现清晰的像，则该透镜对光有 （选填“会聚”或“发散”）作用，可以用来矫正 （选填“近视眼”或“远视眼”）。
24．（8分）小华利用如图所示的电路测量小灯泡的电功率。所用器材：额定电压为2.5V的小灯泡，电源电压恒为3V，电压表一块，滑动变阻器（10Ω，2A），定值电阻（R0＝5Ω）、开关和导线若干。
（1）用笔画线代替导线，将图乙中的实物图按照甲所示的电路图连接完整。
（2）连接电路前，各开关应 ，闭合开关前，滑动变阻器的滑片应置于 （选填“A”或“B”）端。
（3）小华明要测量小灯泡的额定功率，操作如下：①只闭合开关S、S2，发现电压表的示数是2V，要使小灯泡正常发光，则要将滑动变阻器的滑片P向 （选填“右”或“左”）移动，使电压表的示数为 V； ②只闭合开关S、S1，保持滑片P不动，读出电压表的示数为2.25V，由此可知小灯泡的额定功率是 W。
（4）当加在小灯泡两端的电压为额定电压的一半时，小灯泡的实际功率P实 （选填“＞”、“＜”或“＝”）14P额。
四、综合题（本大题共3个小题，满分25分）
25．（8分）李老师有一台烧汽油的小轿车，测得该车的总质量为1.8t（含李老师），当小轿车匀速行驶时受到的阻力为车总重的0.05倍。李老师开着该小轿车匀速行驶了50km，消耗汽油4L。汽油的热值为4.6×107J/kg、密度为0.71×103kg/m3。求：
（1）该行驶过程中，小轿车受的牵引力；
（2）该行驶过程中，汽油完全燃烧放出的热量；
（3）该行驶过程中，小轿车发动机的效率。
26．（8分）如图甲所示，在一弹簧测力计下面悬挂一个棱长为10cm的正方体，在水平桌面上放置一个底面积为76cm2，质量是400g的圆柱形容器，容器内装有重6kg的液体，现将正方体从容器上方缓慢放入容器中，弹簧测力计的示数F随时间的变化如图乙所示。忽略容器的厚度，正方体在下降过程中没有液体从容器中溢出。求：
（1）正方体完全浸没时其受到的浮力；
（2）当正方体的上表面刚好浸没时，下表面受到液体的压强；
（3）当正方体完全浸没时，容器底对桌面的压强。
27．（9分）如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R＝80Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0＝20Ω）、开关、滑动变阻器R2（取值范围0～80Ω）和热敏电阻R1组成，R1的阻值随温度变化的关系如表所示，当控制电路电流I≤40mA时，衔铁被释放，接通工作电路；当控制电路电流I≥50mA时，衔铁被吸合，切断工作电路；求：
温度/℃
90
80
66
60
50
46
40
36
35
34
R1/Ω
10
20
40
50
70
80
100
120
130
150
（1）工作电路正常工作时，R在2min内产生的热量；
（2）当温度为60℃时，滑动变阻器R2＝50Ω，衔铁恰好被吸合，控制电路的电源电压；
（3）若控制电路的电源电压不变，此装置可控制的温度范围。
参考答案与解析
一、选择题（本大题共8个小题，每个小题只有一个正确选项，每小题3分，满分24分）
1．（3分）图中的光现象与小孔成像原理相同的是（ ）
A．阳光下的影子
B．镜子中的小猫
C．通过后视镜观察路况
D．鱼缸中的鱼看上去变大了
【分析】（1）光在同种均匀介质中沿直线传播，日食、月食、影子、小孔成像都是光的直线传播形成的；
（2）光从一种介质斜射入另一种介质，或在不均匀的介质中，传播方向发生变化，属于光的折射，水中的筷子看起来变弯、凸透镜成像等都是光的折射形成的；
（3）光射到物体表面又被反射回来的现象叫光的反射，与面镜有关的都是光的反射。
【解答】解：小孔成像是光的直线传播形成的；
A、阳光下的影子的形成，是光的直线传播现象，故A符合题意。
B、镜子中的小猫，是平面镜成像，属于光的反射现象，故B不符合题意；
C、后视镜一般为凸面镜，能反射光线，属于光的反射现象，故C不符合题意；
D、鱼缸中的鱼看上去变大了，是由光的折射形成的，故D不符合题意。
故选：A。
2．（3分）第24届冬季奥林匹克运动会（即2022年北京冬季奥运会）计划于2022年2月4日开幕，2月20日闭幕。期间将进行多个项目比赛，很多赛事都与摩擦力有关。下列四个实例中属于减小摩擦力的是（ ）
A．运动员的鞋底有许多花纹和鞋钉
B．给雪车的轮胎加上防滑链
C．冰壶比赛时，运动员用冰刷不断摩擦冰面
D．跳台滑雪运动员的滑雪板长而且宽
【分析】（1）增大摩擦的方法：在接触面粗糙程度一定时，增大压力；在压力一定时，增大接触面的粗糙程度；
减小摩擦的方法：在接触面粗糙程度一定时，减小压力；在压力一定时，减小接触面的粗糙程度；使接触面脱离；用滚动代替滑动。
（2）减小压强的方法：在压力一定时，增大受力面积；在受力面积一定时，减小压力。
【解答】解：A、运动员的鞋底有许多花纹和鞋钉，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故A不合题意；
B、给雪车的轮胎加上防滑链，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故B不合题意；
C、冰壶比赛时，运动员用冰刷不断摩擦冰面，是在压力一定时，通过减小接触面的粗糙程度来减小摩擦力，故C符合题意；
D、跳台滑雪运动员的滑雪板长而且宽，是在压力一定时，通过增大受力面积来减小压强，故D不合题意。
故选：C。
3．（3分）下列物态变化需要吸热的是（ ）
①热水瓶口冒“白气”；
②夏天，洒在地板上的水很快就干了；
③用久了的白炽灯灯丝变细；
④冬天玻璃窗上产生冰花。
A．①③ B．②③ C．③④ D．①④
【分析】六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
【解答】解：①热水瓶口冒“白气”是水蒸气遇冷液化成的小水珠，需要放出热量，故①不符合题意；
②夏天，洒在地板上的水很快就干了，属于汽化现象，汽化吸热，故②符合题意；
③用久了的白炽灯灯丝变细，属于升华现象，升华吸热，故③符合题意；
④冬天玻璃窗上产生冰花，属于凝华现象，凝华放热，故④符不合题意。
故选：B。
4．（3分）下列说法正确的是（ ）
A．摩擦起电的实质是电子的转移
B．用丝绸摩擦过的玻璃棒去靠近轻质小球，小球被吸引，则小球一定带负电
C．电流总是从电源的正极流向电源的负极
D．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
【分析】（1）摩擦起电的实质是电子的转移；对电子束缚能力强的物体获得电子而带负电，对电子束缚能力弱的物体失去电子而带正电。
（2）同种电荷相互排斥，异种电荷相互吸引；带电体吸引不带电轻小物体。
（3）在电源的内部，电流方向总是从电源负极流向电源正极。
（4）导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积、温度有关，与导体中的电流、导体两端的电压大小无关。
【解答】解：A、摩擦起电的实质是电子的转移，故A正确；
B、用丝绸摩擦过的玻璃棒带正电荷，玻璃棒靠近悬挂的轻质小球，小球被吸引，即小球可能不带电，也可能带负电，故B错误；
C、在电源的外部，电流方向总是从电源正极流向电源负极；在电源的内部，电流方向总是从电源负极流向电源正极，故C错误；
D、导体的电阻由导体本身的性质决定，与电流、电压无关，故D错误。
故选：A。
5．（3分）如图所示，关于下列四个情景的说法中，不正确的是（ ）
A．图中在道路两旁安装隔音墙，是在传播过程中减弱噪音
B．图中用鼓槌敲击鼓面，发出声音，同时还能看到纸屑跳动，说明声音是由振动产生的，加大敲击力度，可将声音的响度变大
C．图中用嘴对着瓶子（里面装有水）吹和用小棒敲击瓶子，发出的声音的音调一样高
D．图中扬声器对着烛焰发声，烛焰在晃动，说明声音可以传递能量
【分析】（1）减弱噪声有三种途径：①在声源处减弱；②在传播过程中减弱；③在人耳处减弱。
（2）声音是由物体振动产生的；声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性。
（3）振动的主体不同，声音的音调就会不同。质量大的物体较难振动，频率较低。
（4）声音可以传递能量，可以传递信息。
【解答】解：A、在道路两旁安装隔音墙，是在传播过程中减弱噪音，故A正确；
B、敲鼓时，可观察到鼓面上纸屑在不停地跳动，说明声音由物体振动产生；加大敲击力度，鼓面振幅加大，声音的响度变大，故B正确；
C、敲击瓶子时，振动发声的物体是瓶子（包括瓶内的水），瓶中盛水越多，瓶子和水的质量越大，越难振动，音调越低；用嘴贴着管口吹气，声音主要是由瓶内水上面的空气柱振动发出的，瓶中盛水越多，空气柱越短，越容易振动，频率越大，音调越高，所以用嘴对着瓶子（里面装有水）吹和用小棒敲击瓶子，发出的声音的音调不一样高，故C错误；
D、扬声器对着烛焰发声，烛焰在晃动，说明声音可以传递能量，故D正确。
故选：C。

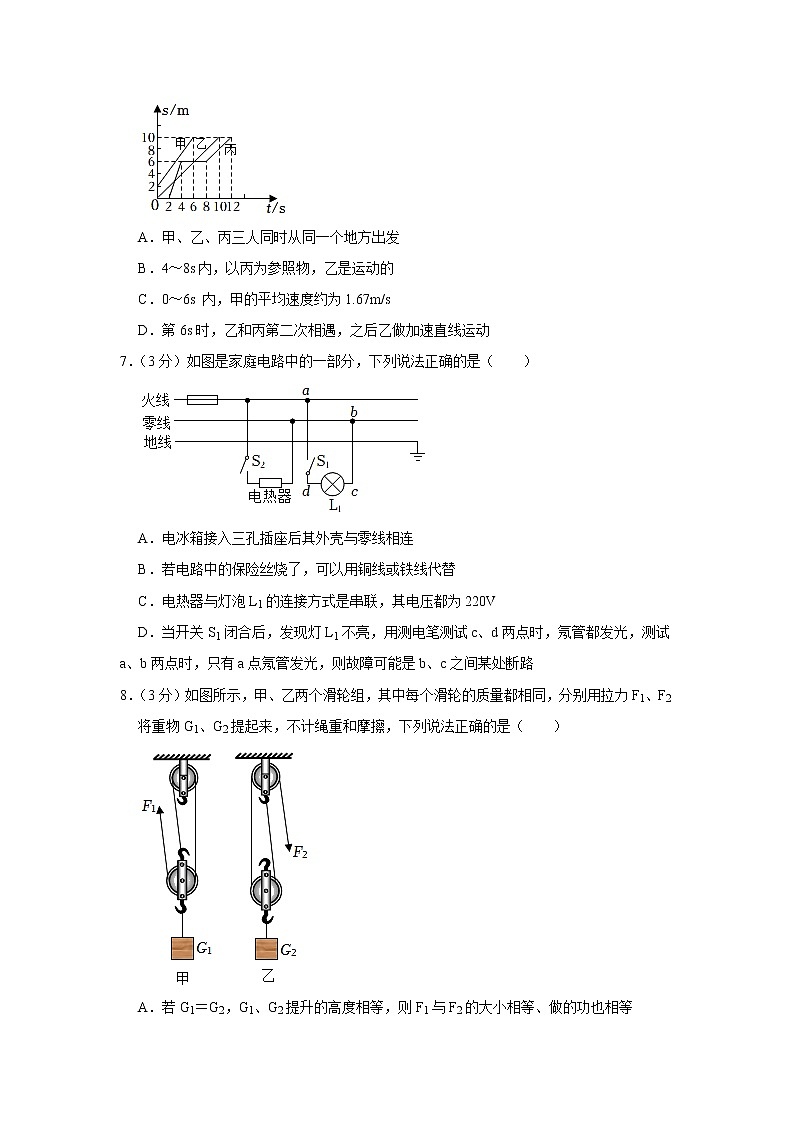

6．（3分）甲、乙、丙三人沿同一条直线去往同一个地方，如图所示为他们去往同一地方的距离s与运动时间t的关系图，下列说法正确的是（ ）
A．甲、乙、丙三人同时从同一个地方出发
B．4～8s内，以丙为参照物，乙是运动的
C．0～6s 内，甲的平均速度约为1.67m/s
D．第6s时，乙和丙第二次相遇，之后乙做加速直线运动
【分析】（1）甲、乙同时不同地，都做匀速直线运动；乙、丙同地不同时，丙做变速直线运动；
（2）由图可知，丙在4～8s时间内静止，乙一直做匀速直线运动；
（3）由图可知甲在0～6s时间内通过的路程，再由v=st即可求其平均速度；
（4）乙、丙两个交点表示两次相遇，据此解答。
【解答】解：A、甲、乙同时不同地，都做匀速直线运动，乙、丙同地不同时运动，故A错误；
B、由图可知，4～8s内，丙静止，乙运动，以丙为参照物，乙也是运动的，故B正确；
C、0～6s内，甲从2m处运动到10m处，通过的路程s甲＝10m﹣2m＝8m，运动时间t甲＝6s，甲在这段时间内的平均速度为v=s甲t甲=8m6s=1.33m/s，故C错误；
D、由图可知，乙、丙的图线有两个交点，表示两次相遇，且第二次相遇的时间是t＝6s，但乙一直做匀速直线运动，故D错误。
故选：B。
7．（3分）如图是家庭电路中的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后其外壳与零线相连
B．若电路中的保险丝烧了，可以用铜线或铁线代替
C．电热器与灯泡L1的连接方式是串联，其电压都为220V
D．当开关S1闭合后，发现灯L1不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是b、c之间某处断路
【分析】（1）三孔插座的上孔与地线相连；
（2）铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时，自动切断电路；
（3）家庭电路中的用电器是并联的；家庭电路的电压是220V；
（4）电灯L1不亮，而点c能使测电笔亮，说明c到零线b之间开断路。
【解答】解：
A、电冰箱插入三孔插座能使电冰箱金属外壳接地，不是使其外壳与零线相连，故A错误；
B、铜丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用，故B错误；
C、电热器与灯泡L1工作时互不影响，是并联的，其两端的电压都为220V，故C错误；
D、闭合开关后，c点和d点都能使氖管发光，说明电流可以流经灯泡，即可以到达c点；而测试b点时，氖管不发光，说明电流无法到达b点；因此，电流能到达c，却不能到达b，说明bc之间某处断路，故D正确。
故选：D。
8．（3分）如图所示，甲、乙两个滑轮组，其中每个滑轮的质量都相同，分别用拉力F1、F2将重物G1、G2提起来，不计绳重和摩擦，下列说法正确的是（ ）
A．若G1＝G2，G1、G2提升的高度相等，则F1与F2的大小相等、做的功也相等
B．若G1＝G2，使甲、乙两绳子自由端以相同的速度拉升重物，F1的拉力功率较大
C．若G1＞G2，把G1、G2提升相同的高度，则甲的机械效率大于乙的机械效率
D．若G1＝120N，让它上升1m，甲的机械效率为80%，则滑轮重20N
【分析】（1）从图中可知，n1＝3，n2＝2，每个滑轮的质量都相同，根据G＝mg可知每个滑轮的重力相同。
若G1＝G2，根据F=1n（G+G动）可知，F1、F2的大小关系；
重物匀速提升的高度相同，由W有＝Gh可知，有用功相同，不计绳重及摩擦，则额外功是克服动滑轮自重做的功，由W额外＝G动h可知额外功的大小关系，根据W总＝W有+W额外可知总功的大小关系，据此得出拉力F1和F2做的功的大小关系；
使甲、乙两绳子自由端以相同的速度拉升重物，且已知F2、F1的大小关系，根据P=Wt=Fst=Fv可知F1、F2的拉力功率的大小关系；
（2）若G1＞G2，把G1、G2提升相同的高度，由W有＝Gh可知使用两装置所做的有用功的大小关系，不计绳重及摩擦，根据W额外＝G动h可知使用两装置做的额外功的大小关系；
根据W总＝W有+W额外可知使用两装置所做的总功较的大小关系，根据η=W有W总=1−W额外W总可知，甲、乙的机械效率的大小关系；
（3）若G1＝120N，且甲的机械效率为80%，根据η=W有W总=G1ℎG1ℎ+G动ℎ=G1G1+G动=80%，得出滑轮的重力。
【解答】解：
AB、从图中可知，n1＝3，n2＝2，每个滑轮的质量都相同，根据G＝mg可知每个滑轮的重力相同。
若G1＝G2，根据F=1n（G+G动）可知，F1=13（G1+G动），F2=12（G2+G动）＞F1；
重物匀速提升的高度相同，由W有＝Gh可知，有用功相同，不计绳重及摩擦，则额外功是克服动滑轮自重做的功，即W额外＝G动h，因动滑轮相同，提升的高度相同，故做的额外功相同；
而W总＝W有+W额外，所以总功相同，即拉力F1和F2做的功相等，故A错误；
使甲、乙两绳子自由端以相同的速度拉升重物，且已知F2＞F1，根据P=Wt=Fst=Fv可知F2的拉力功率较大，故B错误；
C、若G1＞G2，把G1、G2提升相同的高度，由W有＝Gh可知，使用甲装置所做的有用功较多，不计绳重及摩擦，则额外功是克服动滑轮自重做的功，即W额外＝G动h，因动滑轮相同，提升的高度相同，故做的额外功相同；
而W总＝W有+W额外，所以使用甲装置所做的总功较多，根据η=W有W总=1−W额外W总可知，甲的机械效率大于乙的机械效率，故C正确；
D、若G1＝120N，让它上升1m，则甲的机械效率η=W有W总=G1ℎG1ℎ+G动ℎ=G1G1+G动=120N120N+G动=80%，据此得出滑轮的重力G动＝30N，故D错误。
故选：C。
二、填空题（本大题共10个小题，每小题2分，满分20分）
9．（2分）云南的樱花在每年3～4月份盛开，微风吹过，飘来阵阵花香，这是 扩散 现象；樱花上的两滴露珠接触后合成一滴，表明分子间有 引 力。
【分析】扩散现象是分子运动的结果，一切物质的分子都在不停地做无规则运动；分子间同时存在斥力和引力。
【解答】解：飘来阵阵花香，这是荷花的芳香分子扩散到空气中，属于扩散现象，这种现象说明了分子在不停地做无规则的运动；荷叶上的两滴露珠接触后合成一滴，这一现象说明：分子之间存在引力。
故答案为：扩散；引。
10．（2分）用吸管可以把饮料吸进嘴里，是因为 大气压 的存在，如图所示，向两张纸中间吹气，纸会向中间靠拢，说明流速快的地方压强 小 。
【分析】用吸管吸饮料，是利用大气压的作用。流体在流速越大的地方压强越小，在流速越小的地方压强越大。
【解答】解：吸管吸饮料时，用力一吸，管内压强减小，饮料在大气压的作用下被压入嘴里；
当向下垂的两张纸中间吹气时，中间的空气流动速度增大，压强减小；纸外侧的压强不变，纸受到向内的压强大于向外的压强，受到向内的压力大于向外的压力，纸在压力差的作用下向中间靠拢，说明气体流速越大的地方压强越小。
故答案为：大气压；小。
11．（2分）2021年12月30日，长征三号乙运载火箭点火升空，成功将通信技术试验卫星九号送入预定轨道。火箭在大气层中高速飞行时，外壳与空气剧烈摩擦，火箭外壳的内能将 增大 （选填“增大”、“减小”或“不变”），其改变内能的方式是 做功 。
【分析】改变物体内能方式：做功和热传递，做功是能量的转化，热传递是能量的转移。
【解答】解：
火箭在大气层中高速飞行时，外壳与空气剧烈摩擦，此过程克服摩擦做功，机械能转化为内能，从而使火箭外壳温度升高，内能增大。
故答案为：增大；做功。
12．（2分）公交车在行驶的过程中突然刹车，车上的乘客由于 惯性 而向前倾倒，公交车最终停下来了，这是在力的作用下，使公交车的 运动状态 发生了改变。
【分析】惯性是物体保持原来运动状态不变的性质，一切物体在任何情况下都有惯性；力可以改变物体的运动状态。
【解答】解：公交车在行驶的过程中突然刹车，车上的乘客由于惯性，保持原来的运动状态，所以会向前倾倒；
公交车最终停下来了，这是在力的作用下，使公交车的运动状态发生了改变。
故答案为：惯性；运动状态。
13．（2分）5G网络是第五代移动通信网络，5G手机是利用 电磁波 传递信息的，这种波在真空中的传播速度是 3×105 km/s。
【分析】5G网络通信的载体是电磁波，电磁波在真空中的传播速度是3×108m/s。
【解答】解：
5G网络是通过电磁波来传输信息的；电磁波在真空中的传播速度是3×108m/s＝3×105km/s。
故答案为：电磁波；3×105。
14．（2分）太阳的能量来自太阳内部的 核聚变 （选填“核裂变”或“核聚变”），风能属于 一次能源 （选填“一次能源”或“二次能源”）。
【分析】太阳的能量来自于它内部发生的核聚变；自然界中以现成形式提供的能源称为一次能源，需要依靠其他能源的能量间接制取的能源称为二次能源。
【解答】解：由较轻的原子核聚合成较重的原子核时，会释放出巨大的能量，这是太阳内部每时每刻进行的核聚变反应；风能可以从自然界中直接获得，为一次能源。
故答案为：核聚变；一次能源。
15．（2分）汽油机用水作为冷却剂，主要是因为水的 比热容 较大。某人工湖湖水的质量为2×107kg，水温升高4℃，若这些热量被同等质量的砂石吸收（c砂石＜c水），则砂石升高的温度将 大于 4℃（选填“大于”、“小于”或“等于”）。
【分析】水的比热容较大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；相同质量的水和其它物质比较，吸收或放出相同的热量，水升高或降低的温度少。据此分析回答。
【解答】解：（1）因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽油机用水作为冷却剂；
（2）因为c砂石＜c水，相同质量的水和砂石，吸收相同的热量，水升高的温度少，所以若这些热量被同等质量的砂石吸收，砂石升高的温度较大，大于4℃。
故答案为：比热容；大于。
16．（2分）如图所示，磁体和导体棒均水平放置，断开S2、闭合S1，使导体棒水平向右运动，电流表的指针发生偏转偏右，此现象是由英国物理学家 法拉第 发现的，断开S1、闭合S2，导体棒能运动起来，依此可制成 电动机 （选填“电动机”或“发电机”）。
【分析】（1）产生感应电流的条件：闭合电路的一部分导体在磁场中做切割磁感线运动，导体中有感应电流产生；
（2）通电导体在磁场中受力的作用；将电能转化为机械能，由此发明了电动机。
【解答】解：断开S2、闭合S1，使导体棒水平向右运动，此时导体在磁场中做切割磁感线运动，电路中就会产生感应电流，电流表G的指针向右偏，这是电磁感应现象，是法拉第首先发现的；
断开S1、闭合S2，导体棒有电流，在磁场中受到到力的作用，能运动起来，这就是电动机的原理。
故答案为：法拉第；电动机。
17．（2分）小华利用如图所示的装置探究“平面镜”成像的实验时，将一块玻璃竖直放在水平台上，再取两根完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，在寻找蜡烛A的像的位置时，应该在蜡烛 A （选填“A”或“B”）这一侧观察，在实验中玻璃必须竖直放置，但小华发现小轿车的挡风玻璃却不会竖直安放，其原因是 为了消除晚上行车时因平面镜成像造成的不安全因素 。
【分析】（1）实验过程中，眼睛要在蜡烛A侧观察，眼睛既能看到蜡烛A，又能看到代替蜡烛A的蜡烛B．如果在蜡烛B侧观察，只能看到蜡烛B和透过透明玻璃板看到蜡烛A，不能看到蜡烛A的像；
（2）汽车前的挡风玻璃倾斜放置时，从平面镜成像特点上分析像的位置，判断倾斜放置的优点。
【解答】解：（1）实验时要同时观察蜡烛A的像和代替蜡烛A的蜡烛B，只能在蜡烛A的一侧观察；
（2）汽车玻璃倾斜放置时，车内乘客的像在挡风玻璃的上方，和路上行人分开，比较安全，故是为了消除晚上行车时因平面镜成像造成的不安全因素。
故答案为：A；为了消除晚上行车时因平面镜成像造成的不安全因素。
18．（2分）如图所示电路的电源电压恒为6V，滑动变阻器R的最大电阻为15Ω，R1的阻值为15Ω。当滑片在a端时，电流表的示数 0.4 A；在滑片滑动的过程中，滑动变阻器消耗的功率最大是 0.6 W。
【分析】（1）由图知两电阻串联，电流表测量电路的电流，当滑片在a端时，滑动变阻器的电阻为零，由欧姆定律算出此时电路的电流，即电流表的示数；
（2）由欧姆定律和电阻的串联写出电路中的电流，滑动变阻器消耗的功率：
P滑＝I2R滑＝（ URL+R滑）2×R滑=U2(R1+R滑)2R滑=U2(R1−R滑)2R滑+4R1，由此算出滑动变阻器消耗的最大功率。
【解答】解：（1）由图知两电阻串联，电流表测量电路的电流，当滑片在a端时，滑动变阻器的电阻为零，
此时电路的电流为：
I=UR1=6V15Ω=0.4A，即电流表的示数为0.4A；
（2）由欧姆定律和电阻的串联可得，电路中的电流：
I=UR1+R滑，
滑动变阻器消耗的功率：
P滑＝I2R滑＝（ URL+R滑）2×R滑=U2(R1+R滑)2R滑=U2(R1−R滑)2R滑+4R1，
由上式可知，当R1＝R滑＝15Ω时，滑动变阻器消耗的功率最大，最大为：
P滑=U2R1=(6V)24×15Ω=0.6W。
故答案为：0.4；0.6。
三、作图、实验与探究题（本大题共个4小题，满分31分）
19．（3分）如图所示体温计的读数为 37.3 ℃。
【分析】体温计的读数：首先确定每一个大格和每一个小格各代表的示数，即分度值。再根据液面位置从小数字读向大数字。
【解答】【解答】解：由图知：体温计上1℃之间有10个小格，所以一个小格代表的温度是0.1℃，即此体温计的分度值为0.1℃。此时的温度为37.3℃。
故答案为：37.3。
20．（3分）如图物体静止在斜面上，画出物体所受的重力G和斜面对物体支持力F的示意图。
【分析】重力的方向是竖直向下的，作用点在重心上；
斜面对物体的支持力和物体对斜面的压力是一对相互作用力，方向是相反的；压力的方向是垂直于斜面向下的，支持力的方向是垂直于斜面向上的，作用点可画在物体的重心上。
【解答】解：
重力的作用点在物体的重心，方向竖直向下，过重心作一条竖直向下的线段，在末端画上箭头，即为重力G的示意图；
斜面对物体支持力的方向垂直于斜面向上，过物体的重心作一条垂直于斜面向上的线段，末端画上箭头，标出支持力符号F，如下图所示：
21．（3分）闭合开关后，小磁针静止时如图所示，请你画出磁感线的方向和在括号里标出电源的“+”极和“﹣”极。
【分析】根据小磁针的N极和磁场间的作用规律，可以确定螺线管的N、S极；
根据磁感线方向的特点，可以确定磁感线的方向；
利用螺线管的N、S极，结合线圈绕向，利用安培定则可以确定螺线管中的电流方向，进而可以确定电源的正负极。
【解答】解：由图知小磁针的右端为S极、左端为N极，自由静止时靠近螺线管的右端，所以螺线管的右端为S极，在磁体的周围，磁感线从磁体的N极流出回到S极，所以磁感线的方向是向右的；
利用螺线管的左端为N极和线圈的绕向，根据安培定则可以确定电流从螺线管的右端流入左端流出，电源的左端为负极、右端正极。如下图所示：
22．（7分）某物理兴趣小组利用如图所示的装置探究杠杆平衡的条件。
（1）实验前，杠杆处于静止状态如图甲所示，此时杠杆 是 （选填“是”或“不是”）平衡状态，为了使杠杆在水平位置平衡，应将杠杆左端的平衡螺母向 右 （选填“左”或“右”）调。
（2）小明利用装置乙进行了多次实验，并将部分实验数据记录在表中，其中第3次的测量数据中漏了阻力臂，则所遗漏的阻力臂为 8 cm。第2次实验的杠杆属于 费力 （选填“费力”或“省力”）杠杆。
实验次数
动力F1/N
动力臂L1/cm
阻力F2/N
阻力臂L2/cm
1
4
5
10
2
2
8
3
4
6
3
10
4
5
（3）如图丙所示，若在D点不挂钩码，改用弹簧测力计在D点向下拉杠杆，使杠杆仍在水平位置平衡，当测力计从位置1转动到位置2时，其示数大小将 变大 （选填“变大”、“变小”或“不变”）。
（4）实验中小华提出问题：若支点不在杠杆的中点，杠杆平衡的条件是否成立？于是该小组利用如图丁所示的装置进行探究，在杠杆E点处挂上3个钩码，用弹簧测力计在F点处竖直向上拉。以弹簧测力计的拉力为动力F1，钩码处绳子的拉力为阻力F2，多次调整力和力臂的大小进行实验，发现：当杠杆平衡时，F1L1 ＞ （选填“＞”、“＝”或“＜”）F2L2，原因是 杠杆自重对实验有影响 。
【分析】（1）杠杆静止或匀速转动时，杠杆都处于平衡状态；平衡螺母向上翘的一端移动，才能使杠杆在水平位置平衡；
（2）根据杠杆平衡条件F1L1＝F2L2可得第3次的测量数据中所遗漏的阻力臂；
动力臂大于阻力臂时是省力杠杆，动力臂等于阻力臂时是等臂杠杆，动力臂小于阻力臂时是费力杠杆，根据杠杆的分类判断；
（3）阻力和阻力臂的乘积不变，当弹簧测力计由位置1转至位置2的过程中，动力臂变小，根据杠杆平衡条件判断测力计示数的变化；
（5）图丁中，支点位于动力和阻力的右侧，弹簧测力计不但提了钩码，而且还提了杠杆，杠杆的重力对杠杆转动产生了影响。
【解答】解：（1）杠杆静止时杠杆处于平衡状态；如图，杠杆的右端上翘，平衡螺母向上翘的右端移动，才能使杠杆在水平位置平衡；
（2）根据杠杆平衡条件F1L1＝F2L2可得第3次的测量数据中所遗漏的阻力臂为：L2=F1L1F2=10N×4cm5N=8cm；
由表格可知第2次实验的杠杆的动力臂小于阻力臂，所以杠杆此时属于费力杠杆；
（3）阻力和阻力臂的乘积不变，当弹簧测力计由位置1转至位置2的过程中，动力臂变小，要保持杠杆在水平位置平衡，根据杠杆平衡条件可知，测力计的示数变大；
（4）图丁中，杠杆的重心不在支点上，杠杆的重力对杠杆转动产生了影响，多次调整力和力臂的大小进行实验，发现：当杠杆平衡时，F1L1＞F2L2，导致用弹簧测力计竖直向上拉使杠杆处于平衡状态时，测出的拉力大小都与杠杆平衡条件不相符。
故答案为：（1）是；右；（2）8；费力； （3）变大 （4）＞；杠杆自重对实验有影响。
23．（7分）某实验小组利用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律。
（1）实验前老师让同学们把实验室的窗帘拉上再进行实验，这样做的目的是 使成像更清晰 。
（2）将器材正确放置后，调整器材高度时 点燃 （选填“点燃”或“不点燃”）蜡烛。
（3）实验时调整蜡烛和光屏，直至在光屏上得到等大的实像，如图所示，则实验中所用凸透镜的焦距是 10 cm。保持凸透镜的位置不变，将蜡烛移到40cm处，光屏移到85cm处，在光屏上成清晰的像，成的是倒立、 缩小 （选填“放大”或“缩小”）的实像，生活中的 照相机 就是利用这一成像原理制成的。
（4）同组的小明又拿了一透镜放在蜡烛和凸透镜之间，发现光屏上的像由清晰变模糊，将光屏向凸透镜方向移动适当的距离后再次呈现清晰的像，则该透镜对光有 会聚 （选填“会聚”或“发散”）作用，可以用来矫正 远视眼 （选填“近视眼”或“远视眼”）。
【分析】（1）为了使成像更清晰，实验应该在较暗的环境中进行；
（2）要知道凸透镜成像规律实验的要求，首先必须将烛焰、凸透镜、光屏三者的中心在同一高度上，只有先将蜡烛点燃，才可以确定烛焰的中心；
（3）凸透镜成像规律之一：u＝2f，成倒立等大的实像，用于粗侧焦距；
当u＞2f，成倒立、缩小的实像，应用于照相机和摄像机；
（4）凸透镜对光线具有会聚作用，可以用来矫正远视眼。
【解答】解：（1）实验前老师让同学们把实验室的窗帘拉上再进行实验，这样做的目的是使成像更清晰；
（2）根据凸透镜成像规律中实验的要求，必须让三者中心放在同一高度上，使其成像在光屏的中心；只有先将蜡烛点燃，才可以确定烛焰的中心，所以点燃蜡烛应在调整高度之前；
（3）如图所示，u＝v＝20cm＝2f，所以f＝10cm；
保持凸透镜的位置不变，将蜡烛移到40cm处，此时物距等于30cm，大于二倍焦距，成倒立、缩小的实像，应用为照相机；
（4）同组的小明又拿了一透镜放在蜡烛和凸透镜之间，发现光屏上的像由清晰变模糊，将光屏向凸透镜方向移动适当的距离后再次呈现清晰的像，则该透镜对光有会聚作用，可以用来矫正远视眼。
故答案为：（1）使成像更清晰；（2）点燃；（3）10；缩小；照相机；（4）会聚；远视眼。
24．（8分）小华利用如图所示的电路测量小灯泡的电功率。所用器材：额定电压为2.5V的小灯泡，电源电压恒为3V，电压表一块，滑动变阻器（10Ω，2A），定值电阻（R0＝5Ω）、开关和导线若干。
（1）用笔画线代替导线，将图乙中的实物图按照甲所示的电路图连接完整。
（2）连接电路前，各开关应 断开 ，闭合开关前，滑动变阻器的滑片应置于 B （选填“A”或“B”）端。
（3）小华明要测量小灯泡的额定功率，操作如下：①只闭合开关S、S2，发现电压表的示数是2V，要使小灯泡正常发光，则要将滑动变阻器的滑片P向 左 （选填“右”或“左”）移动，使电压表的示数为 2.5 V； ②只闭合开关S、S1，保持滑片P不动，读出电压表的示数为2.25V，由此可知小灯泡的额定功率是 0.75 W。
（4）当加在小灯泡两端的电压为额定电压的一半时，小灯泡的实际功率P实 ＞ （选填“＞”、“＜”或“＝”）14P额。
【分析】（1）根据电路图可知，电压表测并联部分电路两端的电压，即测灯或定值电阻的电压，根据灯的额定电压确定电压表的量程与待测电路并联；开关S2右接线柱与S1右接线柱连接；
（2）为了保护电路，连接电路前，各开关应断开；闭合开关前，滑动变阻器的滑片应置于阻值最大处；
（3）①根据灯泡额定电压，利用串联分压原理确定滑动变阻器的滑片移动方向；②利用串联分压规律求出滑动变阻器接入的阻值，然后根据串联电路电压特点和欧姆定律以及电功率公式求出小灯泡的额定功率；
（4）当电阻不变时，由P=U2R可知，电压变为原来的一半，功率变为原来的四分之一，由于灯泡的电阻是变化的，当电压减小时，功率减小，电阻也减小，从而得出答案。
【解答】解：（1）根据图甲，电压表测灯或定值电阻的电压，灯的额定电压为2.5V，故电压表选用小量程与定值电阻并联；开关S2右接线柱与S1右接线柱连接，如下图所示：
；
（2）为了保护电路，连接电路前，各开关应断开；闭合开关前，滑动变阻器的滑片应置于阻值最大处，即B端；
（3）①只闭合开关S、S2，发现电压表的示数是2V，灯泡额定电压为2.5V，要使灯泡两端的电压由2V增大到2.5V，根据串联分压原理，需减小滑动变阻器两端电压，即减小滑动变阻器连入电路的电阻，所以滑片要向左移动，使电压表的示数为2.5V；
在②中，定值电阻与变阻器串联，由欧姆定律，电路的电流为：
I2=U2R0=2.25V5Ω=0.45A，由串联电路的规律及欧姆定律，变阻器连入电路的电阻为：
R滑=U−U2I2=3V−2.25V0.45A=53Ω；
在①中，灯与变阻器串联，由串联电路的规律及欧姆定律，灯的额定电流为：
IL=U−ULR滑=3V−2.5V53Ω=0.3A
小灯泡的额定功率为：
P＝ULIL＝2.5V×0.3A＝0.75W；
（4）由P=U2R知，若电阻不变，当加在灯泡两端的电压为额定电压的一半时，灯泡的实际功率为原来的四分之一，但因灯的电阻随温度的减小而降低，故灯泡两端的电压为额定电压的一半时灯的电阻比灯正常发光时的电阻小，灯泡的实际功率P实＞14P额。
故答案为：（1）如上图所示；（2）断开；B；（3）①左；2.5；②0.75；（4）＞。
四、综合题（本大题共3个小题，满分25分）
25．（8分）李老师有一台烧汽油的小轿车，测得该车的总质量为1.8t（含李老师），当小轿车匀速行驶时受到的阻力为车总重的0.05倍。李老师开着该小轿车匀速行驶了50km，消耗汽油4L。汽油的热值为4.6×107J/kg、密度为0.71×103kg/m3。求：
（1）该行驶过程中，小轿车受的牵引力；
（2）该行驶过程中，汽油完全燃烧放出的热量；
（3）该行驶过程中，小轿车发动机的效率。
【分析】（1）已知小轿车（含李老师）的总质量，根据G＝mg求小轿车的重力；
小轿车匀速行驶过程中，发动机的牵引力与阻力大小相等，已知阻力与车重的关系，可以得到牵引力；
（2）根据公式m＝ρV计算出汽油的质量，然后根据公式Q放＝mq计算出燃料完全燃烧放出的热量；
（3）根据公式W＝Fs计算出发动机做的功，即有用功；最后根据公式η=WQ放计算热机的效率。
【解答】解：（1）该行驶过程中，小轿车受的重力为：
G＝mg＝1.8×103kg×10N/kg＝1.8×104N，
小轿车匀速行驶时受到的阻力为：
f＝0.05G＝0.05×1.8×104N＝900N，
因为汽车受到的牵引力和阻力平衡，
该行驶过程中，小轿车受的牵引力：F牵＝f＝900N；
（2）根据密度公式可知，消耗汽油的质量为：
m′＝ρV＝0.71×103kg/m3×4×10﹣3m3＝2.84kg，
该行驶过程中，汽油完全燃烧放出的热量Q放为：
Q放＝m′q＝2.84kg×4.6×107J/kg＝1.3064×108J；
（3）该行驶过程中，小轿车发动机的牵引力做的有用功为：
W有＝F牵s＝900N×50×103m＝4.5×107J，
该行驶过程中，小轿车发动机的效率为：
η=W有Q放=4.5×107J1.3064×108J×100%≈34%。
答：（1）该行驶过程中，小轿车受的牵引力为900N；
（2）该行驶过程中，汽油完全燃烧放出的热量为1.3064×108J；
（3）该行驶过程中，小轿车发动机的效率为34%。
26．（8分）如图甲所示，在一弹簧测力计下面悬挂一个棱长为10cm的正方体，在水平桌面上放置一个底面积为76cm2，质量是400g的圆柱形容器，容器内装有重6kg的液体，现将正方体从容器上方缓慢放入容器中，弹簧测力计的示数F随时间的变化如图乙所示。忽略容器的厚度，正方体在下降过程中没有液体从容器中溢出。求：
（1）正方体完全浸没时其受到的浮力；
（2）当正方体的上表面刚好浸没时，下表面受到液体的压强；
（3）当正方体完全浸没时，容器底对桌面的压强。
【分析】（1）由图乙知，在t＜t1时，正方体下表面没有接触水面，此时弹簧测力计的示数即为正方体的重力，当t＞t2时，弹簧测力计的示数不变，说明正方体已完全浸没在液体中，根据称重法求出受到的浮力；
（2）当正方体的上表面刚好浸没时，即浸入水中的深度为10cm，根据p＝ρgh可求出正方体下表面受到液体的压强；
（3）当正方体完全浸没时，容器底对桌面的压力F压＝G容+G水+F浮，根据p=FS可求出容器底对桌面的压强。
【解答】解：（1）由图乙知，在t＜t1时，正方体下表面没有接触水面，此时弹簧测力计的示数即为正方体的重力，即G＝F1＝20N；
当t＞t2时，弹簧测力计的示数不变，说明正方体已完全浸没在液体中，此时正方体受到的浮力为：
F浮＝G﹣F2＝20N﹣8N＝12N；
（2）当正方体的上表面刚好浸没时，即浸入水中的深度为10cm，则出正方体下表面受到液体的压强为：
p＝ρgh＝1.0×103kg/m3×10N/kg×0.1m＝1.0×103Pa；
（3）当正方体完全浸没时，容器底对桌面的压力为：
F压＝G容+G水+F浮＝m容g+m水g+F浮＝0.4kg×10N/kg+6kg×10N/kg+12N＝76N，
则容器底对桌面的压强为：
p'=F压S=76N76×10−4m2=1.0×104Pa。
答：（1）正方体完全浸没时其受到的浮力为12N；
（2）当正方体的上表面刚好浸没时，下表面受到液体的压强为1.0×103Pa；
（3）当正方体完全浸没时，容器底对桌面的压强为1.0×104Pa。
27．（9分）如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R＝80Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0＝20Ω）、开关、滑动变阻器R2（取值范围0～80Ω）和热敏电阻R1组成，R1的阻值随温度变化的关系如表所示，当控制电路电流I≤40mA时，衔铁被释放，接通工作电路；当控制电路电流I≥50mA时，衔铁被吸合，切断工作电路；求：
温度/℃
90
80
66
60
50
46
40
36
35
34
R1/Ω
10
20
40
50
70
80
100
120
130
150
（1）工作电路正常工作时，R在2min内产生的热量；
（2）当温度为60℃时，滑动变阻器R2＝50Ω，衔铁恰好被吸合，控制电路的电源电压；
（3）若控制电路的电源电压不变，此装置可控制的温度范围。
【分析】（1）已知工作电路的电压和电热丝阻值，根据Q＝W=U2Rt计算电热丝在2min内产生的热量；
（2）根据电阻的串联求出电路的总电阻，衔铁恰好被吸合，得出控制电路电流，由欧姆定律得出控制电路的电源电压；
（3）当控制电路电流I≥50mA时，衔铁被吸合切断工作电路，由欧姆定律求出电路的最大总电阻；滑动变阻器R2取值范围0～80Ω，根据串联电阻的规律求出最小的热敏电阻最小（温度最高），由表中数据知可控制的最高温度；
当控制电路电流I≤40mA时，衔铁被释放接通工作电路，由欧姆定律得出电路的总电阻最小；
滑动变阻器R2（取值范围0～80Ω）的最小电阻为0，根据串联电阻的规律求出热敏电阻最大，从而得出最低温度。
【解答】解：（1）由题知，工作电路由电压为220V的电源和阻值R＝80Ω的电热丝组成，
则R在2min内产生的热量为：Q＝W=U2Rt=(220V)280Ω×2×60s＝7.26×104J；
（2）当温度为60℃时，由表格数据可知，热敏电阻R1＝50Ω，且此时滑动变阻器接入电路的阻值R2＝50Ω，线圈电阻R0＝20Ω，
则控制电路的总电阻为：R总＝R1+R2+R0＝50Ω+50Ω+20Ω＝120Ω；
此时衔铁恰好被吸合，则控制电路的电流为：I＝50mA＝0.05A；
控制电路的电压：U＝IR总＝0.05A×120Ω＝6V；
（3）当控制电路电流I＝50mA，控制电路的总电阻最大为：R最大=UI=6V0.05A=120Ω；
衔铁被吸合切断工作电路，当滑动变阻器R2的最大阻值为80Ω时，热敏电阻R1的阻值最小（此时温度最高）：R1＝R最大﹣R2﹣R0＝120Ω﹣80Ω﹣20Ω＝20Ω，由表中数据知可控制的最高温度为80℃；
当控制电路电流为40mA时，衔铁被释放接通工作电路，控制电路的总电阻最小为：R最小=UI'=6V0.04A=150Ω，
当滑动变阻器R2的最小阻值为0时，热敏电阻R1的阻值最大（此时温度最低）：R1'＝R最小﹣R0＝150Ω﹣20Ω＝130Ω，由表中数据知可控制的最低温度为35℃；
所以此装置可控制的温度最大范围是：35℃～80℃。
答：（1）工作电路正常工作时，电热丝在2min内产生的热量是7.26×104J；
（2）当温度为60℃，滑动变阻器R2接入电路的阻值为50Ω时，衔铁恰好被吸合，则控制电路的电源电压是6V；
（3）若控制电路电源电压不变，此装置可控制的温度最大范围是35℃～80℃。
2022年云南省昆明市中考物理联考试卷
一、选择题（本大题共8个小题，每个小题只有一个正确选项，每小题3分，满分24分）
1．（3分）图中的光现象与小孔成像原理相同的是（ ）
A．阳光下的影子
B．镜子中的小猫
C．通过后视镜观察路况
D．鱼缸中的鱼看上去变大了
2．（3分）第24届冬季奥林匹克运动会（即2022年北京冬季奥运会）计划于2022年2月4日开幕，2月20日闭幕。期间将进行多个项目比赛，很多赛事都与摩擦力有关。下列四个实例中属于减小摩擦力的是（ ）
A．运动员的鞋底有许多花纹和鞋钉
B．给雪车的轮胎加上防滑链
C．冰壶比赛时，运动员用冰刷不断摩擦冰面
D．跳台滑雪运动员的滑雪板长而且宽
3．（3分）下列物态变化需要吸热的是（ ）
①热水瓶口冒“白气”；
②夏天，洒在地板上的水很快就干了；
③用久了的白炽灯灯丝变细；
④冬天玻璃窗上产生冰花。
A．①③ B．②③ C．③④ D．①④
4．（3分）下列说法正确的是（ ）
A．摩擦起电的实质是电子的转移
B．用丝绸摩擦过的玻璃棒去靠近轻质小球，小球被吸引，则小球一定带负电
C．电流总是从电源的正极流向电源的负极
D．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
5．（3分）如图所示，关于下列四个情景的说法中，不正确的是（ ）
A．图中在道路两旁安装隔音墙，是在传播过程中减弱噪音
B．图中用鼓槌敲击鼓面，发出声音，同时还能看到纸屑跳动，说明声音是由振动产生的，加大敲击力度，可将声音的响度变大
C．图中用嘴对着瓶子（里面装有水）吹和用小棒敲击瓶子，发出的声音的音调一样高
D．图中扬声器对着烛焰发声，烛焰在晃动，说明声音可以传递能量
6．（3分）甲、乙、丙三人沿同一条直线去往同一个地方，如图所示为他们去往同一地方的距离s与运动时间t的关系图，下列说法正确的是（ ）
A．甲、乙、丙三人同时从同一个地方出发
B．4～8s内，以丙为参照物，乙是运动的
C．0～6s 内，甲的平均速度约为1.67m/s
D．第6s时，乙和丙第二次相遇，之后乙做加速直线运动
7．（3分）如图是家庭电路中的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后其外壳与零线相连
B．若电路中的保险丝烧了，可以用铜线或铁线代替
C．电热器与灯泡L1的连接方式是串联，其电压都为220V
D．当开关S1闭合后，发现灯L1不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是b、c之间某处断路
8．（3分）如图所示，甲、乙两个滑轮组，其中每个滑轮的质量都相同，分别用拉力F1、F2将重物G1、G2提起来，不计绳重和摩擦，下列说法正确的是（ ）
A．若G1＝G2，G1、G2提升的高度相等，则F1与F2的大小相等、做的功也相等
B．若G1＝G2，使甲、乙两绳子自由端以相同的速度拉升重物，F1的拉力功率较大
C．若G1＞G2，把G1、G2提升相同的高度，则甲的机械效率大于乙的机械效率
D．若G1＝120N，让它上升1m，甲的机械效率为80%，则滑轮重20N
二、填空题（本大题共10个小题，每小题2分，满分20分）
9．（2分）云南的樱花在每年3～4月份盛开，微风吹过，飘来阵阵花香，这是 现象；樱花上的两滴露珠接触后合成一滴，表明分子间有 力。
10．（2分）用吸管可以把饮料吸进嘴里，是因为 的存在，如图所示，向两张纸中间吹气，纸会向中间靠拢，说明流速快的地方压强 。
11．（2分）2021年12月30日，长征三号乙运载火箭点火升空，成功将通信技术试验卫星九号送入预定轨道。火箭在大气层中高速飞行时，外壳与空气剧烈摩擦，火箭外壳的内能将 （选填“增大”、“减小”或“不变”），其改变内能的方式是 。
12．（2分）公交车在行驶的过程中突然刹车，车上的乘客由于 而向前倾倒，公交车最终停下来了，这是在力的作用下，使公交车的 发生了改变。
13．（2分）5G网络是第五代移动通信网络，5G手机是利用 传递信息的，这种波在真空中的传播速度是 km/s。
14．（2分）太阳的能量来自太阳内部的 （选填“核裂变”或“核聚变”），风能属于 （选填“一次能源”或“二次能源”）。
15．（2分）汽油机用水作为冷却剂，主要是因为水的 较大。某人工湖湖水的质量为2×107kg，水温升高4℃，若这些热量被同等质量的砂石吸收（c砂石＜c水），则砂石升高的温度将 4℃（选填“大于”、“小于”或“等于”）。
16．（2分）如图所示，磁体和导体棒均水平放置，断开S2、闭合S1，使导体棒水平向右运动，电流表的指针发生偏转偏右，此现象是由英国物理学家 发现的，断开S1、闭合S2，导体棒能运动起来，依此可制成 （选填“电动机”或“发电机”）。
17．（2分）小华利用如图所示的装置探究“平面镜”成像的实验时，将一块玻璃竖直放在水平台上，再取两根完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，在寻找蜡烛A的像的位置时，应该在蜡烛 （选填“A”或“B”）这一侧观察，在实验中玻璃必须竖直放置，但小华发现小轿车的挡风玻璃却不会竖直安放，其原因是 。
18．（2分）如图所示电路的电源电压恒为6V，滑动变阻器R的最大电阻为15Ω，R1的阻值为15Ω。当滑片在a端时，电流表的示数 A；在滑片滑动的过程中，滑动变阻器消耗的功率最大是 W。
三、作图、实验与探究题（本大题共个4小题，满分31分）
19．（3分）如图所示体温计的读数为 ℃。
20．（3分）如图物体静止在斜面上，画出物体所受的重力G和斜面对物体支持力F的示意图。
21．（3分）闭合开关后，小磁针静止时如图所示，请你画出磁感线的方向和在括号里标出电源的“+”极和“﹣”极。
22．（7分）某物理兴趣小组利用如图所示的装置探究杠杆平衡的条件。
（1）实验前，杠杆处于静止状态如图甲所示，此时杠杆 （选填“是”或“不是”）平衡状态，为了使杠杆在水平位置平衡，应将杠杆左端的平衡螺母向 （选填“左”或“右”）调。
（2）小明利用装置乙进行了多次实验，并将部分实验数据记录在表中，其中第3次的测量数据中漏了阻力臂，则所遗漏的阻力臂为 cm。第2次实验的杠杆属于 （选填“费力”或“省力”）杠杆。
实验次数
动力F1/N
动力臂L1/cm
阻力F2/N
阻力臂L2/cm
1
4
5
10
2
2
8
3
4
6
3
10
4
5
（3）如图丙所示，若在D点不挂钩码，改用弹簧测力计在D点向下拉杠杆，使杠杆仍在水平位置平衡，当测力计从位置1转动到位置2时，其示数大小将 （选填“变大”、“变小”或“不变”）。
（4）实验中小华提出问题：若支点不在杠杆的中点，杠杆平衡的条件是否成立？于是该小组利用如图丁所示的装置进行探究，在杠杆E点处挂上3个钩码，用弹簧测力计在F点处竖直向上拉。以弹簧测力计的拉力为动力F1，钩码处绳子的拉力为阻力F2，多次调整力和力臂的大小进行实验，发现：当杠杆平衡时，F1L1 （选填“＞”、“＝”或“＜”）F2L2，原因是 。
23．（7分）某实验小组利用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律。
（1）实验前老师让同学们把实验室的窗帘拉上再进行实验，这样做的目的是 。
（2）将器材正确放置后，调整器材高度时 （选填“点燃”或“不点燃”）蜡烛。
（3）实验时调整蜡烛和光屏，直至在光屏上得到等大的实像，如图所示，则实验中所用凸透镜的焦距是 cm。保持凸透镜的位置不变，将蜡烛移到40cm处，光屏移到85cm处，在光屏上成清晰的像，成的是倒立、 （选填“放大”或“缩小”）的实像，生活中的 就是利用这一成像原理制成的。
（4）同组的小明又拿了一透镜放在蜡烛和凸透镜之间，发现光屏上的像由清晰变模糊，将光屏向凸透镜方向移动适当的距离后再次呈现清晰的像，则该透镜对光有 （选填“会聚”或“发散”）作用，可以用来矫正 （选填“近视眼”或“远视眼”）。
24．（8分）小华利用如图所示的电路测量小灯泡的电功率。所用器材：额定电压为2.5V的小灯泡，电源电压恒为3V，电压表一块，滑动变阻器（10Ω，2A），定值电阻（R0＝5Ω）、开关和导线若干。
（1）用笔画线代替导线，将图乙中的实物图按照甲所示的电路图连接完整。
（2）连接电路前，各开关应 ，闭合开关前，滑动变阻器的滑片应置于 （选填“A”或“B”）端。
（3）小华明要测量小灯泡的额定功率，操作如下：①只闭合开关S、S2，发现电压表的示数是2V，要使小灯泡正常发光，则要将滑动变阻器的滑片P向 （选填“右”或“左”）移动，使电压表的示数为 V； ②只闭合开关S、S1，保持滑片P不动，读出电压表的示数为2.25V，由此可知小灯泡的额定功率是 W。
（4）当加在小灯泡两端的电压为额定电压的一半时，小灯泡的实际功率P实 （选填“＞”、“＜”或“＝”）14P额。
四、综合题（本大题共3个小题，满分25分）
25．（8分）李老师有一台烧汽油的小轿车，测得该车的总质量为1.8t（含李老师），当小轿车匀速行驶时受到的阻力为车总重的0.05倍。李老师开着该小轿车匀速行驶了50km，消耗汽油4L。汽油的热值为4.6×107J/kg、密度为0.71×103kg/m3。求：
（1）该行驶过程中，小轿车受的牵引力；
（2）该行驶过程中，汽油完全燃烧放出的热量；
（3）该行驶过程中，小轿车发动机的效率。
26．（8分）如图甲所示，在一弹簧测力计下面悬挂一个棱长为10cm的正方体，在水平桌面上放置一个底面积为76cm2，质量是400g的圆柱形容器，容器内装有重6kg的液体，现将正方体从容器上方缓慢放入容器中，弹簧测力计的示数F随时间的变化如图乙所示。忽略容器的厚度，正方体在下降过程中没有液体从容器中溢出。求：
（1）正方体完全浸没时其受到的浮力；
（2）当正方体的上表面刚好浸没时，下表面受到液体的压强；
（3）当正方体完全浸没时，容器底对桌面的压强。
27．（9分）如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R＝80Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0＝20Ω）、开关、滑动变阻器R2（取值范围0～80Ω）和热敏电阻R1组成，R1的阻值随温度变化的关系如表所示，当控制电路电流I≤40mA时，衔铁被释放，接通工作电路；当控制电路电流I≥50mA时，衔铁被吸合，切断工作电路；求：
温度/℃
90
80
66
60
50
46
40
36
35
34
R1/Ω
10
20
40
50
70
80
100
120
130
150
（1）工作电路正常工作时，R在2min内产生的热量；
（2）当温度为60℃时，滑动变阻器R2＝50Ω，衔铁恰好被吸合，控制电路的电源电压；
（3）若控制电路的电源电压不变，此装置可控制的温度范围。
参考答案与解析
一、选择题（本大题共8个小题，每个小题只有一个正确选项，每小题3分，满分24分）
1．（3分）图中的光现象与小孔成像原理相同的是（ ）
A．阳光下的影子
B．镜子中的小猫
C．通过后视镜观察路况
D．鱼缸中的鱼看上去变大了
【分析】（1）光在同种均匀介质中沿直线传播，日食、月食、影子、小孔成像都是光的直线传播形成的；
（2）光从一种介质斜射入另一种介质，或在不均匀的介质中，传播方向发生变化，属于光的折射，水中的筷子看起来变弯、凸透镜成像等都是光的折射形成的；
（3）光射到物体表面又被反射回来的现象叫光的反射，与面镜有关的都是光的反射。
【解答】解：小孔成像是光的直线传播形成的；
A、阳光下的影子的形成，是光的直线传播现象，故A符合题意。
B、镜子中的小猫，是平面镜成像，属于光的反射现象，故B不符合题意；
C、后视镜一般为凸面镜，能反射光线，属于光的反射现象，故C不符合题意；
D、鱼缸中的鱼看上去变大了，是由光的折射形成的，故D不符合题意。
故选：A。
2．（3分）第24届冬季奥林匹克运动会（即2022年北京冬季奥运会）计划于2022年2月4日开幕，2月20日闭幕。期间将进行多个项目比赛，很多赛事都与摩擦力有关。下列四个实例中属于减小摩擦力的是（ ）
A．运动员的鞋底有许多花纹和鞋钉
B．给雪车的轮胎加上防滑链
C．冰壶比赛时，运动员用冰刷不断摩擦冰面
D．跳台滑雪运动员的滑雪板长而且宽
【分析】（1）增大摩擦的方法：在接触面粗糙程度一定时，增大压力；在压力一定时，增大接触面的粗糙程度；
减小摩擦的方法：在接触面粗糙程度一定时，减小压力；在压力一定时，减小接触面的粗糙程度；使接触面脱离；用滚动代替滑动。
（2）减小压强的方法：在压力一定时，增大受力面积；在受力面积一定时，减小压力。
【解答】解：A、运动员的鞋底有许多花纹和鞋钉，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故A不合题意；
B、给雪车的轮胎加上防滑链，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故B不合题意；
C、冰壶比赛时，运动员用冰刷不断摩擦冰面，是在压力一定时，通过减小接触面的粗糙程度来减小摩擦力，故C符合题意；
D、跳台滑雪运动员的滑雪板长而且宽，是在压力一定时，通过增大受力面积来减小压强，故D不合题意。
故选：C。
3．（3分）下列物态变化需要吸热的是（ ）
①热水瓶口冒“白气”；
②夏天，洒在地板上的水很快就干了；
③用久了的白炽灯灯丝变细；
④冬天玻璃窗上产生冰花。
A．①③ B．②③ C．③④ D．①④
【分析】六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
【解答】解：①热水瓶口冒“白气”是水蒸气遇冷液化成的小水珠，需要放出热量，故①不符合题意；
②夏天，洒在地板上的水很快就干了，属于汽化现象，汽化吸热，故②符合题意；
③用久了的白炽灯灯丝变细，属于升华现象，升华吸热，故③符合题意；
④冬天玻璃窗上产生冰花，属于凝华现象，凝华放热，故④符不合题意。
故选：B。
4．（3分）下列说法正确的是（ ）
A．摩擦起电的实质是电子的转移
B．用丝绸摩擦过的玻璃棒去靠近轻质小球，小球被吸引，则小球一定带负电
C．电流总是从电源的正极流向电源的负极
D．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
【分析】（1）摩擦起电的实质是电子的转移；对电子束缚能力强的物体获得电子而带负电，对电子束缚能力弱的物体失去电子而带正电。
（2）同种电荷相互排斥，异种电荷相互吸引；带电体吸引不带电轻小物体。
（3）在电源的内部，电流方向总是从电源负极流向电源正极。
（4）导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积、温度有关，与导体中的电流、导体两端的电压大小无关。
【解答】解：A、摩擦起电的实质是电子的转移，故A正确；
B、用丝绸摩擦过的玻璃棒带正电荷，玻璃棒靠近悬挂的轻质小球，小球被吸引，即小球可能不带电，也可能带负电，故B错误；
C、在电源的外部，电流方向总是从电源正极流向电源负极；在电源的内部，电流方向总是从电源负极流向电源正极，故C错误；
D、导体的电阻由导体本身的性质决定，与电流、电压无关，故D错误。
故选：A。
5．（3分）如图所示，关于下列四个情景的说法中，不正确的是（ ）
A．图中在道路两旁安装隔音墙，是在传播过程中减弱噪音
B．图中用鼓槌敲击鼓面，发出声音，同时还能看到纸屑跳动，说明声音是由振动产生的，加大敲击力度，可将声音的响度变大
C．图中用嘴对着瓶子（里面装有水）吹和用小棒敲击瓶子，发出的声音的音调一样高
D．图中扬声器对着烛焰发声，烛焰在晃动，说明声音可以传递能量
【分析】（1）减弱噪声有三种途径：①在声源处减弱；②在传播过程中减弱；③在人耳处减弱。
（2）声音是由物体振动产生的；声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性。
（3）振动的主体不同，声音的音调就会不同。质量大的物体较难振动，频率较低。
（4）声音可以传递能量，可以传递信息。
【解答】解：A、在道路两旁安装隔音墙，是在传播过程中减弱噪音，故A正确；
B、敲鼓时，可观察到鼓面上纸屑在不停地跳动，说明声音由物体振动产生；加大敲击力度，鼓面振幅加大，声音的响度变大，故B正确；
C、敲击瓶子时，振动发声的物体是瓶子（包括瓶内的水），瓶中盛水越多，瓶子和水的质量越大，越难振动，音调越低；用嘴贴着管口吹气，声音主要是由瓶内水上面的空气柱振动发出的，瓶中盛水越多，空气柱越短，越容易振动，频率越大，音调越高，所以用嘴对着瓶子（里面装有水）吹和用小棒敲击瓶子，发出的声音的音调不一样高，故C错误；
D、扬声器对着烛焰发声，烛焰在晃动，说明声音可以传递能量，故D正确。
故选：C。
6．（3分）甲、乙、丙三人沿同一条直线去往同一个地方，如图所示为他们去往同一地方的距离s与运动时间t的关系图，下列说法正确的是（ ）
A．甲、乙、丙三人同时从同一个地方出发
B．4～8s内，以丙为参照物，乙是运动的
C．0～6s 内，甲的平均速度约为1.67m/s
D．第6s时，乙和丙第二次相遇，之后乙做加速直线运动
【分析】（1）甲、乙同时不同地，都做匀速直线运动；乙、丙同地不同时，丙做变速直线运动；
（2）由图可知，丙在4～8s时间内静止，乙一直做匀速直线运动；
（3）由图可知甲在0～6s时间内通过的路程，再由v=st即可求其平均速度；
（4）乙、丙两个交点表示两次相遇，据此解答。
【解答】解：A、甲、乙同时不同地，都做匀速直线运动，乙、丙同地不同时运动，故A错误；
B、由图可知，4～8s内，丙静止，乙运动，以丙为参照物，乙也是运动的，故B正确；
C、0～6s内，甲从2m处运动到10m处，通过的路程s甲＝10m﹣2m＝8m，运动时间t甲＝6s，甲在这段时间内的平均速度为v=s甲t甲=8m6s=1.33m/s，故C错误；
D、由图可知，乙、丙的图线有两个交点，表示两次相遇，且第二次相遇的时间是t＝6s，但乙一直做匀速直线运动，故D错误。
故选：B。
7．（3分）如图是家庭电路中的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后其外壳与零线相连
B．若电路中的保险丝烧了，可以用铜线或铁线代替
C．电热器与灯泡L1的连接方式是串联，其电压都为220V
D．当开关S1闭合后，发现灯L1不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是b、c之间某处断路
【分析】（1）三孔插座的上孔与地线相连；
（2）铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时，自动切断电路；
（3）家庭电路中的用电器是并联的；家庭电路的电压是220V；
（4）电灯L1不亮，而点c能使测电笔亮，说明c到零线b之间开断路。
【解答】解：
A、电冰箱插入三孔插座能使电冰箱金属外壳接地，不是使其外壳与零线相连，故A错误；
B、铜丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用，故B错误；
C、电热器与灯泡L1工作时互不影响，是并联的，其两端的电压都为220V，故C错误；
D、闭合开关后，c点和d点都能使氖管发光，说明电流可以流经灯泡，即可以到达c点；而测试b点时，氖管不发光，说明电流无法到达b点；因此，电流能到达c，却不能到达b，说明bc之间某处断路，故D正确。
故选：D。
8．（3分）如图所示，甲、乙两个滑轮组，其中每个滑轮的质量都相同，分别用拉力F1、F2将重物G1、G2提起来，不计绳重和摩擦，下列说法正确的是（ ）
A．若G1＝G2，G1、G2提升的高度相等，则F1与F2的大小相等、做的功也相等
B．若G1＝G2，使甲、乙两绳子自由端以相同的速度拉升重物，F1的拉力功率较大
C．若G1＞G2，把G1、G2提升相同的高度，则甲的机械效率大于乙的机械效率
D．若G1＝120N，让它上升1m，甲的机械效率为80%，则滑轮重20N
【分析】（1）从图中可知，n1＝3，n2＝2，每个滑轮的质量都相同，根据G＝mg可知每个滑轮的重力相同。
若G1＝G2，根据F=1n（G+G动）可知，F1、F2的大小关系；
重物匀速提升的高度相同，由W有＝Gh可知，有用功相同，不计绳重及摩擦，则额外功是克服动滑轮自重做的功，由W额外＝G动h可知额外功的大小关系，根据W总＝W有+W额外可知总功的大小关系，据此得出拉力F1和F2做的功的大小关系；
使甲、乙两绳子自由端以相同的速度拉升重物，且已知F2、F1的大小关系，根据P=Wt=Fst=Fv可知F1、F2的拉力功率的大小关系；
（2）若G1＞G2，把G1、G2提升相同的高度，由W有＝Gh可知使用两装置所做的有用功的大小关系，不计绳重及摩擦，根据W额外＝G动h可知使用两装置做的额外功的大小关系；
根据W总＝W有+W额外可知使用两装置所做的总功较的大小关系，根据η=W有W总=1−W额外W总可知，甲、乙的机械效率的大小关系；
（3）若G1＝120N，且甲的机械效率为80%，根据η=W有W总=G1ℎG1ℎ+G动ℎ=G1G1+G动=80%，得出滑轮的重力。
【解答】解：
AB、从图中可知，n1＝3，n2＝2，每个滑轮的质量都相同，根据G＝mg可知每个滑轮的重力相同。
若G1＝G2，根据F=1n（G+G动）可知，F1=13（G1+G动），F2=12（G2+G动）＞F1；
重物匀速提升的高度相同，由W有＝Gh可知，有用功相同，不计绳重及摩擦，则额外功是克服动滑轮自重做的功，即W额外＝G动h，因动滑轮相同，提升的高度相同，故做的额外功相同；
而W总＝W有+W额外，所以总功相同，即拉力F1和F2做的功相等，故A错误；
使甲、乙两绳子自由端以相同的速度拉升重物，且已知F2＞F1，根据P=Wt=Fst=Fv可知F2的拉力功率较大，故B错误；
C、若G1＞G2，把G1、G2提升相同的高度，由W有＝Gh可知，使用甲装置所做的有用功较多，不计绳重及摩擦，则额外功是克服动滑轮自重做的功，即W额外＝G动h，因动滑轮相同，提升的高度相同，故做的额外功相同；
而W总＝W有+W额外，所以使用甲装置所做的总功较多，根据η=W有W总=1−W额外W总可知，甲的机械效率大于乙的机械效率，故C正确；
D、若G1＝120N，让它上升1m，则甲的机械效率η=W有W总=G1ℎG1ℎ+G动ℎ=G1G1+G动=120N120N+G动=80%，据此得出滑轮的重力G动＝30N，故D错误。
故选：C。
二、填空题（本大题共10个小题，每小题2分，满分20分）
9．（2分）云南的樱花在每年3～4月份盛开，微风吹过，飘来阵阵花香，这是 扩散 现象；樱花上的两滴露珠接触后合成一滴，表明分子间有 引 力。
【分析】扩散现象是分子运动的结果，一切物质的分子都在不停地做无规则运动；分子间同时存在斥力和引力。
【解答】解：飘来阵阵花香，这是荷花的芳香分子扩散到空气中，属于扩散现象，这种现象说明了分子在不停地做无规则的运动；荷叶上的两滴露珠接触后合成一滴，这一现象说明：分子之间存在引力。
故答案为：扩散；引。
10．（2分）用吸管可以把饮料吸进嘴里，是因为 大气压 的存在，如图所示，向两张纸中间吹气，纸会向中间靠拢，说明流速快的地方压强 小 。
【分析】用吸管吸饮料，是利用大气压的作用。流体在流速越大的地方压强越小，在流速越小的地方压强越大。
【解答】解：吸管吸饮料时，用力一吸，管内压强减小，饮料在大气压的作用下被压入嘴里；
当向下垂的两张纸中间吹气时，中间的空气流动速度增大，压强减小；纸外侧的压强不变，纸受到向内的压强大于向外的压强，受到向内的压力大于向外的压力，纸在压力差的作用下向中间靠拢，说明气体流速越大的地方压强越小。
故答案为：大气压；小。
11．（2分）2021年12月30日，长征三号乙运载火箭点火升空，成功将通信技术试验卫星九号送入预定轨道。火箭在大气层中高速飞行时，外壳与空气剧烈摩擦，火箭外壳的内能将 增大 （选填“增大”、“减小”或“不变”），其改变内能的方式是 做功 。
【分析】改变物体内能方式：做功和热传递，做功是能量的转化，热传递是能量的转移。
【解答】解：
火箭在大气层中高速飞行时，外壳与空气剧烈摩擦，此过程克服摩擦做功，机械能转化为内能，从而使火箭外壳温度升高，内能增大。
故答案为：增大；做功。
12．（2分）公交车在行驶的过程中突然刹车，车上的乘客由于 惯性 而向前倾倒，公交车最终停下来了，这是在力的作用下，使公交车的 运动状态 发生了改变。
【分析】惯性是物体保持原来运动状态不变的性质，一切物体在任何情况下都有惯性；力可以改变物体的运动状态。
【解答】解：公交车在行驶的过程中突然刹车，车上的乘客由于惯性，保持原来的运动状态，所以会向前倾倒；
公交车最终停下来了，这是在力的作用下，使公交车的运动状态发生了改变。
故答案为：惯性；运动状态。
13．（2分）5G网络是第五代移动通信网络，5G手机是利用 电磁波 传递信息的，这种波在真空中的传播速度是 3×105 km/s。
【分析】5G网络通信的载体是电磁波，电磁波在真空中的传播速度是3×108m/s。
【解答】解：
5G网络是通过电磁波来传输信息的；电磁波在真空中的传播速度是3×108m/s＝3×105km/s。
故答案为：电磁波；3×105。
14．（2分）太阳的能量来自太阳内部的 核聚变 （选填“核裂变”或“核聚变”），风能属于 一次能源 （选填“一次能源”或“二次能源”）。
【分析】太阳的能量来自于它内部发生的核聚变；自然界中以现成形式提供的能源称为一次能源，需要依靠其他能源的能量间接制取的能源称为二次能源。
【解答】解：由较轻的原子核聚合成较重的原子核时，会释放出巨大的能量，这是太阳内部每时每刻进行的核聚变反应；风能可以从自然界中直接获得，为一次能源。
故答案为：核聚变；一次能源。
15．（2分）汽油机用水作为冷却剂，主要是因为水的 比热容 较大。某人工湖湖水的质量为2×107kg，水温升高4℃，若这些热量被同等质量的砂石吸收（c砂石＜c水），则砂石升高的温度将 大于 4℃（选填“大于”、“小于”或“等于”）。
【分析】水的比热容较大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；相同质量的水和其它物质比较，吸收或放出相同的热量，水升高或降低的温度少。据此分析回答。
【解答】解：（1）因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽油机用水作为冷却剂；
（2）因为c砂石＜c水，相同质量的水和砂石，吸收相同的热量，水升高的温度少，所以若这些热量被同等质量的砂石吸收，砂石升高的温度较大，大于4℃。
故答案为：比热容；大于。
16．（2分）如图所示，磁体和导体棒均水平放置，断开S2、闭合S1，使导体棒水平向右运动，电流表的指针发生偏转偏右，此现象是由英国物理学家 法拉第 发现的，断开S1、闭合S2，导体棒能运动起来，依此可制成 电动机 （选填“电动机”或“发电机”）。
【分析】（1）产生感应电流的条件：闭合电路的一部分导体在磁场中做切割磁感线运动，导体中有感应电流产生；
（2）通电导体在磁场中受力的作用；将电能转化为机械能，由此发明了电动机。
【解答】解：断开S2、闭合S1，使导体棒水平向右运动，此时导体在磁场中做切割磁感线运动，电路中就会产生感应电流，电流表G的指针向右偏，这是电磁感应现象，是法拉第首先发现的；
断开S1、闭合S2，导体棒有电流，在磁场中受到到力的作用，能运动起来，这就是电动机的原理。
故答案为：法拉第；电动机。
17．（2分）小华利用如图所示的装置探究“平面镜”成像的实验时，将一块玻璃竖直放在水平台上，再取两根完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，在寻找蜡烛A的像的位置时，应该在蜡烛 A （选填“A”或“B”）这一侧观察，在实验中玻璃必须竖直放置，但小华发现小轿车的挡风玻璃却不会竖直安放，其原因是 为了消除晚上行车时因平面镜成像造成的不安全因素 。
【分析】（1）实验过程中，眼睛要在蜡烛A侧观察，眼睛既能看到蜡烛A，又能看到代替蜡烛A的蜡烛B．如果在蜡烛B侧观察，只能看到蜡烛B和透过透明玻璃板看到蜡烛A，不能看到蜡烛A的像；
（2）汽车前的挡风玻璃倾斜放置时，从平面镜成像特点上分析像的位置，判断倾斜放置的优点。
【解答】解：（1）实验时要同时观察蜡烛A的像和代替蜡烛A的蜡烛B，只能在蜡烛A的一侧观察；
（2）汽车玻璃倾斜放置时，车内乘客的像在挡风玻璃的上方，和路上行人分开，比较安全，故是为了消除晚上行车时因平面镜成像造成的不安全因素。
故答案为：A；为了消除晚上行车时因平面镜成像造成的不安全因素。
18．（2分）如图所示电路的电源电压恒为6V，滑动变阻器R的最大电阻为15Ω，R1的阻值为15Ω。当滑片在a端时，电流表的示数 0.4 A；在滑片滑动的过程中，滑动变阻器消耗的功率最大是 0.6 W。
【分析】（1）由图知两电阻串联，电流表测量电路的电流，当滑片在a端时，滑动变阻器的电阻为零，由欧姆定律算出此时电路的电流，即电流表的示数；
（2）由欧姆定律和电阻的串联写出电路中的电流，滑动变阻器消耗的功率：
P滑＝I2R滑＝（ URL+R滑）2×R滑=U2(R1+R滑)2R滑=U2(R1−R滑)2R滑+4R1，由此算出滑动变阻器消耗的最大功率。
【解答】解：（1）由图知两电阻串联，电流表测量电路的电流，当滑片在a端时，滑动变阻器的电阻为零，
此时电路的电流为：
I=UR1=6V15Ω=0.4A，即电流表的示数为0.4A；
（2）由欧姆定律和电阻的串联可得，电路中的电流：
I=UR1+R滑，
滑动变阻器消耗的功率：
P滑＝I2R滑＝（ URL+R滑）2×R滑=U2(R1+R滑)2R滑=U2(R1−R滑)2R滑+4R1，
由上式可知，当R1＝R滑＝15Ω时，滑动变阻器消耗的功率最大，最大为：
P滑=U2R1=(6V)24×15Ω=0.6W。
故答案为：0.4；0.6。
三、作图、实验与探究题（本大题共个4小题，满分31分）
19．（3分）如图所示体温计的读数为 37.3 ℃。
【分析】体温计的读数：首先确定每一个大格和每一个小格各代表的示数，即分度值。再根据液面位置从小数字读向大数字。
【解答】【解答】解：由图知：体温计上1℃之间有10个小格，所以一个小格代表的温度是0.1℃，即此体温计的分度值为0.1℃。此时的温度为37.3℃。
故答案为：37.3。
20．（3分）如图物体静止在斜面上，画出物体所受的重力G和斜面对物体支持力F的示意图。
【分析】重力的方向是竖直向下的，作用点在重心上；
斜面对物体的支持力和物体对斜面的压力是一对相互作用力，方向是相反的；压力的方向是垂直于斜面向下的，支持力的方向是垂直于斜面向上的，作用点可画在物体的重心上。
【解答】解：
重力的作用点在物体的重心，方向竖直向下，过重心作一条竖直向下的线段，在末端画上箭头，即为重力G的示意图；
斜面对物体支持力的方向垂直于斜面向上，过物体的重心作一条垂直于斜面向上的线段，末端画上箭头，标出支持力符号F，如下图所示：
21．（3分）闭合开关后，小磁针静止时如图所示，请你画出磁感线的方向和在括号里标出电源的“+”极和“﹣”极。
【分析】根据小磁针的N极和磁场间的作用规律，可以确定螺线管的N、S极；
根据磁感线方向的特点，可以确定磁感线的方向；
利用螺线管的N、S极，结合线圈绕向，利用安培定则可以确定螺线管中的电流方向，进而可以确定电源的正负极。
【解答】解：由图知小磁针的右端为S极、左端为N极，自由静止时靠近螺线管的右端，所以螺线管的右端为S极，在磁体的周围，磁感线从磁体的N极流出回到S极，所以磁感线的方向是向右的；
利用螺线管的左端为N极和线圈的绕向，根据安培定则可以确定电流从螺线管的右端流入左端流出，电源的左端为负极、右端正极。如下图所示：
22．（7分）某物理兴趣小组利用如图所示的装置探究杠杆平衡的条件。
（1）实验前，杠杆处于静止状态如图甲所示，此时杠杆 是 （选填“是”或“不是”）平衡状态，为了使杠杆在水平位置平衡，应将杠杆左端的平衡螺母向 右 （选填“左”或“右”）调。
（2）小明利用装置乙进行了多次实验，并将部分实验数据记录在表中，其中第3次的测量数据中漏了阻力臂，则所遗漏的阻力臂为 8 cm。第2次实验的杠杆属于 费力 （选填“费力”或“省力”）杠杆。
实验次数
动力F1/N
动力臂L1/cm
阻力F2/N
阻力臂L2/cm
1
4
5
10
2
2
8
3
4
6
3
10
4
5
（3）如图丙所示，若在D点不挂钩码，改用弹簧测力计在D点向下拉杠杆，使杠杆仍在水平位置平衡，当测力计从位置1转动到位置2时，其示数大小将 变大 （选填“变大”、“变小”或“不变”）。
（4）实验中小华提出问题：若支点不在杠杆的中点，杠杆平衡的条件是否成立？于是该小组利用如图丁所示的装置进行探究，在杠杆E点处挂上3个钩码，用弹簧测力计在F点处竖直向上拉。以弹簧测力计的拉力为动力F1，钩码处绳子的拉力为阻力F2，多次调整力和力臂的大小进行实验，发现：当杠杆平衡时，F1L1 ＞ （选填“＞”、“＝”或“＜”）F2L2，原因是 杠杆自重对实验有影响 。
【分析】（1）杠杆静止或匀速转动时，杠杆都处于平衡状态；平衡螺母向上翘的一端移动，才能使杠杆在水平位置平衡；
（2）根据杠杆平衡条件F1L1＝F2L2可得第3次的测量数据中所遗漏的阻力臂；
动力臂大于阻力臂时是省力杠杆，动力臂等于阻力臂时是等臂杠杆，动力臂小于阻力臂时是费力杠杆，根据杠杆的分类判断；
（3）阻力和阻力臂的乘积不变，当弹簧测力计由位置1转至位置2的过程中，动力臂变小，根据杠杆平衡条件判断测力计示数的变化；
（5）图丁中，支点位于动力和阻力的右侧，弹簧测力计不但提了钩码，而且还提了杠杆，杠杆的重力对杠杆转动产生了影响。
【解答】解：（1）杠杆静止时杠杆处于平衡状态；如图，杠杆的右端上翘，平衡螺母向上翘的右端移动，才能使杠杆在水平位置平衡；
（2）根据杠杆平衡条件F1L1＝F2L2可得第3次的测量数据中所遗漏的阻力臂为：L2=F1L1F2=10N×4cm5N=8cm；
由表格可知第2次实验的杠杆的动力臂小于阻力臂，所以杠杆此时属于费力杠杆；
（3）阻力和阻力臂的乘积不变，当弹簧测力计由位置1转至位置2的过程中，动力臂变小，要保持杠杆在水平位置平衡，根据杠杆平衡条件可知，测力计的示数变大；
（4）图丁中，杠杆的重心不在支点上，杠杆的重力对杠杆转动产生了影响，多次调整力和力臂的大小进行实验，发现：当杠杆平衡时，F1L1＞F2L2，导致用弹簧测力计竖直向上拉使杠杆处于平衡状态时，测出的拉力大小都与杠杆平衡条件不相符。
故答案为：（1）是；右；（2）8；费力； （3）变大 （4）＞；杠杆自重对实验有影响。
23．（7分）某实验小组利用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律。
（1）实验前老师让同学们把实验室的窗帘拉上再进行实验，这样做的目的是 使成像更清晰 。
（2）将器材正确放置后，调整器材高度时 点燃 （选填“点燃”或“不点燃”）蜡烛。
（3）实验时调整蜡烛和光屏，直至在光屏上得到等大的实像，如图所示，则实验中所用凸透镜的焦距是 10 cm。保持凸透镜的位置不变，将蜡烛移到40cm处，光屏移到85cm处，在光屏上成清晰的像，成的是倒立、 缩小 （选填“放大”或“缩小”）的实像，生活中的 照相机 就是利用这一成像原理制成的。
（4）同组的小明又拿了一透镜放在蜡烛和凸透镜之间，发现光屏上的像由清晰变模糊，将光屏向凸透镜方向移动适当的距离后再次呈现清晰的像，则该透镜对光有 会聚 （选填“会聚”或“发散”）作用，可以用来矫正 远视眼 （选填“近视眼”或“远视眼”）。
【分析】（1）为了使成像更清晰，实验应该在较暗的环境中进行；
（2）要知道凸透镜成像规律实验的要求，首先必须将烛焰、凸透镜、光屏三者的中心在同一高度上，只有先将蜡烛点燃，才可以确定烛焰的中心；
（3）凸透镜成像规律之一：u＝2f，成倒立等大的实像，用于粗侧焦距；
当u＞2f，成倒立、缩小的实像，应用于照相机和摄像机；
（4）凸透镜对光线具有会聚作用，可以用来矫正远视眼。
【解答】解：（1）实验前老师让同学们把实验室的窗帘拉上再进行实验，这样做的目的是使成像更清晰；
（2）根据凸透镜成像规律中实验的要求，必须让三者中心放在同一高度上，使其成像在光屏的中心；只有先将蜡烛点燃，才可以确定烛焰的中心，所以点燃蜡烛应在调整高度之前；
（3）如图所示，u＝v＝20cm＝2f，所以f＝10cm；
保持凸透镜的位置不变，将蜡烛移到40cm处，此时物距等于30cm，大于二倍焦距，成倒立、缩小的实像，应用为照相机；
（4）同组的小明又拿了一透镜放在蜡烛和凸透镜之间，发现光屏上的像由清晰变模糊，将光屏向凸透镜方向移动适当的距离后再次呈现清晰的像，则该透镜对光有会聚作用，可以用来矫正远视眼。
故答案为：（1）使成像更清晰；（2）点燃；（3）10；缩小；照相机；（4）会聚；远视眼。
24．（8分）小华利用如图所示的电路测量小灯泡的电功率。所用器材：额定电压为2.5V的小灯泡，电源电压恒为3V，电压表一块，滑动变阻器（10Ω，2A），定值电阻（R0＝5Ω）、开关和导线若干。
（1）用笔画线代替导线，将图乙中的实物图按照甲所示的电路图连接完整。
（2）连接电路前，各开关应 断开 ，闭合开关前，滑动变阻器的滑片应置于 B （选填“A”或“B”）端。
（3）小华明要测量小灯泡的额定功率，操作如下：①只闭合开关S、S2，发现电压表的示数是2V，要使小灯泡正常发光，则要将滑动变阻器的滑片P向 左 （选填“右”或“左”）移动，使电压表的示数为 2.5 V； ②只闭合开关S、S1，保持滑片P不动，读出电压表的示数为2.25V，由此可知小灯泡的额定功率是 0.75 W。
（4）当加在小灯泡两端的电压为额定电压的一半时，小灯泡的实际功率P实 ＞ （选填“＞”、“＜”或“＝”）14P额。
【分析】（1）根据电路图可知，电压表测并联部分电路两端的电压，即测灯或定值电阻的电压，根据灯的额定电压确定电压表的量程与待测电路并联；开关S2右接线柱与S1右接线柱连接；
（2）为了保护电路，连接电路前，各开关应断开；闭合开关前，滑动变阻器的滑片应置于阻值最大处；
（3）①根据灯泡额定电压，利用串联分压原理确定滑动变阻器的滑片移动方向；②利用串联分压规律求出滑动变阻器接入的阻值，然后根据串联电路电压特点和欧姆定律以及电功率公式求出小灯泡的额定功率；
（4）当电阻不变时，由P=U2R可知，电压变为原来的一半，功率变为原来的四分之一，由于灯泡的电阻是变化的，当电压减小时，功率减小，电阻也减小，从而得出答案。
【解答】解：（1）根据图甲，电压表测灯或定值电阻的电压，灯的额定电压为2.5V，故电压表选用小量程与定值电阻并联；开关S2右接线柱与S1右接线柱连接，如下图所示：
；
（2）为了保护电路，连接电路前，各开关应断开；闭合开关前，滑动变阻器的滑片应置于阻值最大处，即B端；
（3）①只闭合开关S、S2，发现电压表的示数是2V，灯泡额定电压为2.5V，要使灯泡两端的电压由2V增大到2.5V，根据串联分压原理，需减小滑动变阻器两端电压，即减小滑动变阻器连入电路的电阻，所以滑片要向左移动，使电压表的示数为2.5V；
在②中，定值电阻与变阻器串联，由欧姆定律，电路的电流为：
I2=U2R0=2.25V5Ω=0.45A，由串联电路的规律及欧姆定律，变阻器连入电路的电阻为：
R滑=U−U2I2=3V−2.25V0.45A=53Ω；
在①中，灯与变阻器串联，由串联电路的规律及欧姆定律，灯的额定电流为：
IL=U−ULR滑=3V−2.5V53Ω=0.3A
小灯泡的额定功率为：
P＝ULIL＝2.5V×0.3A＝0.75W；
（4）由P=U2R知，若电阻不变，当加在灯泡两端的电压为额定电压的一半时，灯泡的实际功率为原来的四分之一，但因灯的电阻随温度的减小而降低，故灯泡两端的电压为额定电压的一半时灯的电阻比灯正常发光时的电阻小，灯泡的实际功率P实＞14P额。
故答案为：（1）如上图所示；（2）断开；B；（3）①左；2.5；②0.75；（4）＞。
四、综合题（本大题共3个小题，满分25分）
25．（8分）李老师有一台烧汽油的小轿车，测得该车的总质量为1.8t（含李老师），当小轿车匀速行驶时受到的阻力为车总重的0.05倍。李老师开着该小轿车匀速行驶了50km，消耗汽油4L。汽油的热值为4.6×107J/kg、密度为0.71×103kg/m3。求：
（1）该行驶过程中，小轿车受的牵引力；
（2）该行驶过程中，汽油完全燃烧放出的热量；
（3）该行驶过程中，小轿车发动机的效率。
【分析】（1）已知小轿车（含李老师）的总质量，根据G＝mg求小轿车的重力；
小轿车匀速行驶过程中，发动机的牵引力与阻力大小相等，已知阻力与车重的关系，可以得到牵引力；
（2）根据公式m＝ρV计算出汽油的质量，然后根据公式Q放＝mq计算出燃料完全燃烧放出的热量；
（3）根据公式W＝Fs计算出发动机做的功，即有用功；最后根据公式η=WQ放计算热机的效率。
【解答】解：（1）该行驶过程中，小轿车受的重力为：
G＝mg＝1.8×103kg×10N/kg＝1.8×104N，
小轿车匀速行驶时受到的阻力为：
f＝0.05G＝0.05×1.8×104N＝900N，
因为汽车受到的牵引力和阻力平衡，
该行驶过程中，小轿车受的牵引力：F牵＝f＝900N；
（2）根据密度公式可知，消耗汽油的质量为：
m′＝ρV＝0.71×103kg/m3×4×10﹣3m3＝2.84kg，
该行驶过程中，汽油完全燃烧放出的热量Q放为：
Q放＝m′q＝2.84kg×4.6×107J/kg＝1.3064×108J；
（3）该行驶过程中，小轿车发动机的牵引力做的有用功为：
W有＝F牵s＝900N×50×103m＝4.5×107J，
该行驶过程中，小轿车发动机的效率为：
η=W有Q放=4.5×107J1.3064×108J×100%≈34%。
答：（1）该行驶过程中，小轿车受的牵引力为900N；
（2）该行驶过程中，汽油完全燃烧放出的热量为1.3064×108J；
（3）该行驶过程中，小轿车发动机的效率为34%。
26．（8分）如图甲所示，在一弹簧测力计下面悬挂一个棱长为10cm的正方体，在水平桌面上放置一个底面积为76cm2，质量是400g的圆柱形容器，容器内装有重6kg的液体，现将正方体从容器上方缓慢放入容器中，弹簧测力计的示数F随时间的变化如图乙所示。忽略容器的厚度，正方体在下降过程中没有液体从容器中溢出。求：
（1）正方体完全浸没时其受到的浮力；
（2）当正方体的上表面刚好浸没时，下表面受到液体的压强；
（3）当正方体完全浸没时，容器底对桌面的压强。
【分析】（1）由图乙知，在t＜t1时，正方体下表面没有接触水面，此时弹簧测力计的示数即为正方体的重力，当t＞t2时，弹簧测力计的示数不变，说明正方体已完全浸没在液体中，根据称重法求出受到的浮力；
（2）当正方体的上表面刚好浸没时，即浸入水中的深度为10cm，根据p＝ρgh可求出正方体下表面受到液体的压强；
（3）当正方体完全浸没时，容器底对桌面的压力F压＝G容+G水+F浮，根据p=FS可求出容器底对桌面的压强。
【解答】解：（1）由图乙知，在t＜t1时，正方体下表面没有接触水面，此时弹簧测力计的示数即为正方体的重力，即G＝F1＝20N；
当t＞t2时，弹簧测力计的示数不变，说明正方体已完全浸没在液体中，此时正方体受到的浮力为：
F浮＝G﹣F2＝20N﹣8N＝12N；
（2）当正方体的上表面刚好浸没时，即浸入水中的深度为10cm，则出正方体下表面受到液体的压强为：
p＝ρgh＝1.0×103kg/m3×10N/kg×0.1m＝1.0×103Pa；
（3）当正方体完全浸没时，容器底对桌面的压力为：
F压＝G容+G水+F浮＝m容g+m水g+F浮＝0.4kg×10N/kg+6kg×10N/kg+12N＝76N，
则容器底对桌面的压强为：
p'=F压S=76N76×10−4m2=1.0×104Pa。
答：（1）正方体完全浸没时其受到的浮力为12N；
（2）当正方体的上表面刚好浸没时，下表面受到液体的压强为1.0×103Pa；
（3）当正方体完全浸没时，容器底对桌面的压强为1.0×104Pa。
27．（9分）如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R＝80Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0＝20Ω）、开关、滑动变阻器R2（取值范围0～80Ω）和热敏电阻R1组成，R1的阻值随温度变化的关系如表所示，当控制电路电流I≤40mA时，衔铁被释放，接通工作电路；当控制电路电流I≥50mA时，衔铁被吸合，切断工作电路；求：
温度/℃
90
80
66
60
50
46
40
36
35
34
R1/Ω
10
20
40
50
70
80
100
120
130
150
（1）工作电路正常工作时，R在2min内产生的热量；
（2）当温度为60℃时，滑动变阻器R2＝50Ω，衔铁恰好被吸合，控制电路的电源电压；
（3）若控制电路的电源电压不变，此装置可控制的温度范围。
【分析】（1）已知工作电路的电压和电热丝阻值，根据Q＝W=U2Rt计算电热丝在2min内产生的热量；
（2）根据电阻的串联求出电路的总电阻，衔铁恰好被吸合，得出控制电路电流，由欧姆定律得出控制电路的电源电压；
（3）当控制电路电流I≥50mA时，衔铁被吸合切断工作电路，由欧姆定律求出电路的最大总电阻；滑动变阻器R2取值范围0～80Ω，根据串联电阻的规律求出最小的热敏电阻最小（温度最高），由表中数据知可控制的最高温度；
当控制电路电流I≤40mA时，衔铁被释放接通工作电路，由欧姆定律得出电路的总电阻最小；
滑动变阻器R2（取值范围0～80Ω）的最小电阻为0，根据串联电阻的规律求出热敏电阻最大，从而得出最低温度。
【解答】解：（1）由题知，工作电路由电压为220V的电源和阻值R＝80Ω的电热丝组成，
则R在2min内产生的热量为：Q＝W=U2Rt=(220V)280Ω×2×60s＝7.26×104J；
（2）当温度为60℃时，由表格数据可知，热敏电阻R1＝50Ω，且此时滑动变阻器接入电路的阻值R2＝50Ω，线圈电阻R0＝20Ω，
则控制电路的总电阻为：R总＝R1+R2+R0＝50Ω+50Ω+20Ω＝120Ω；
此时衔铁恰好被吸合，则控制电路的电流为：I＝50mA＝0.05A；
控制电路的电压：U＝IR总＝0.05A×120Ω＝6V；
（3）当控制电路电流I＝50mA，控制电路的总电阻最大为：R最大=UI=6V0.05A=120Ω；
衔铁被吸合切断工作电路，当滑动变阻器R2的最大阻值为80Ω时，热敏电阻R1的阻值最小（此时温度最高）：R1＝R最大﹣R2﹣R0＝120Ω﹣80Ω﹣20Ω＝20Ω，由表中数据知可控制的最高温度为80℃；
当控制电路电流为40mA时，衔铁被释放接通工作电路，控制电路的总电阻最小为：R最小=UI'=6V0.04A=150Ω，
当滑动变阻器R2的最小阻值为0时，热敏电阻R1的阻值最大（此时温度最低）：R1'＝R最小﹣R0＝150Ω﹣20Ω＝130Ω，由表中数据知可控制的最低温度为35℃；
所以此装置可控制的温度最大范围是：35℃～80℃。
答：（1）工作电路正常工作时，电热丝在2min内产生的热量是7.26×104J；
（2）当温度为60℃，滑动变阻器R2接入电路的阻值为50Ω时，衔铁恰好被吸合，则控制电路的电源电压是6V；
（3）若控制电路电源电压不变，此装置可控制的温度最大范围是35℃～80℃。
相关试卷
2022年云南省昆明市中考物理一模试卷(word版含答案)： 这是一份2022年云南省昆明市中考物理一模试卷(word版含答案)，共27页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
2022年云南省昆明市安宁市中考物理一模试卷 (word版含答案)： 这是一份2022年云南省昆明市安宁市中考物理一模试卷 (word版含答案)，共24页。试卷主要包含了【答案】D，【答案】A，【答案】B，【答案】C，【答案】无规则运动 音色等内容，欢迎下载使用。
2022年云南省昆明市中考校际联考中考一模物理试题+： 这是一份2022年云南省昆明市中考校际联考中考一模物理试题+，文件包含2022昆明市校际联考物理docx、物理答案pdf等2份试卷配套教学资源，其中试卷共6页， 欢迎下载使用。
