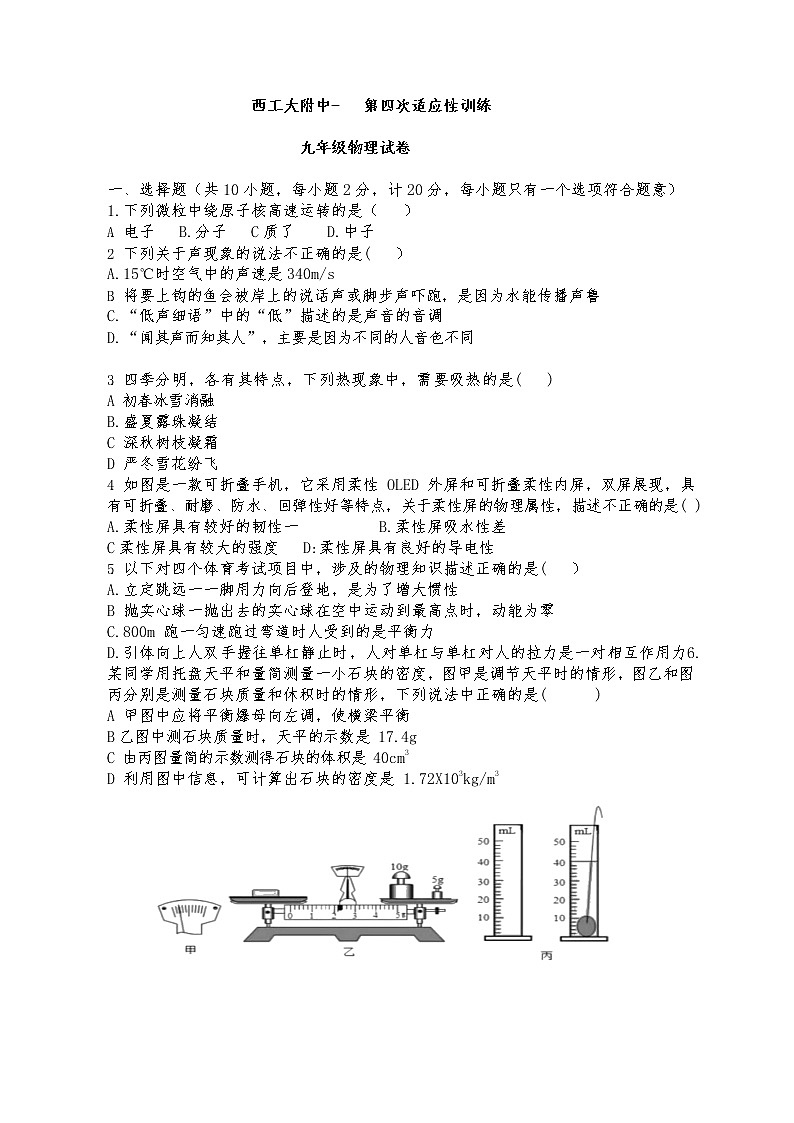

2022年陕西省西工大附中第四次模拟物理试卷

西工大附中- 第四次适应性训练九年级物理试卷

一、选择题（共 10 小题，每小题 2 分，计 20 分，每小题只有一个选项符合题意） 1.下列微粒中绕原子核高速运转的是（              ）

1. 电子 B.分子 C 质了 D.中子

2. 下列关于声现象的说法不正确的是( ） A.15℃时空气中的声速是 340m/s

2. 将要上钩的鱼会被岸上的说话声或脚步声吓跑，是因为水能传播声鲁C.“低声细语”中的“低”描述的是声音的音调

D.“闻其声而知其人”，主要是因为不同的人音色不同

3. 四季分明，各有其特点，下列热现象中，需要吸热的是(   ) A 初春冰雪消融

B.盛夏露珠凝结C 深秋树枝凝霜D 严冬雪花纷飞

4. 如图是一款可折叠手机，它采用柔性 OLED 外屏和可折叠柔性内屏，双屏展现，具有可折叠、耐磨、防水、回弹性好等特点，关于柔性屏的物理属性，描述不正确的是( )

A.柔性屏具有较好的韧性一  B.柔性屏吸水性差C 柔性屏具有较大的强度 D:柔性屏具有良好的导电性

5. 以下对四个体育考试项目中，涉及的物理知识描述正确的是( ） A.立定跳远一一脚用力向后登地，是为了增大惯性

B 抛实心球一抛出去的实心球在空中运动到最高点时，动能为零C.800m 跑一匀速跑过弯道时人受到的是平衡力

D.引体向上人双手握往单杠静止时，人对单杠与单杠对人的拉力是一对相互作用力6.某同学用托盘天平和量简测量一小石块的密度，图甲是调节天平时的情形，图乙和图丙分别是测量石块质量和休积时的情形，下列说法中正确的是(              )

A 甲图中应将平衡爆母向左调，使横梁平衡 B 乙图中测石块质量时，天平的示数是 17.4g C 由丙图量简的示数测得石块的体积是 40cm3

D 利用图中信息，可计算出石块的密度是 1.72X103kg/m3

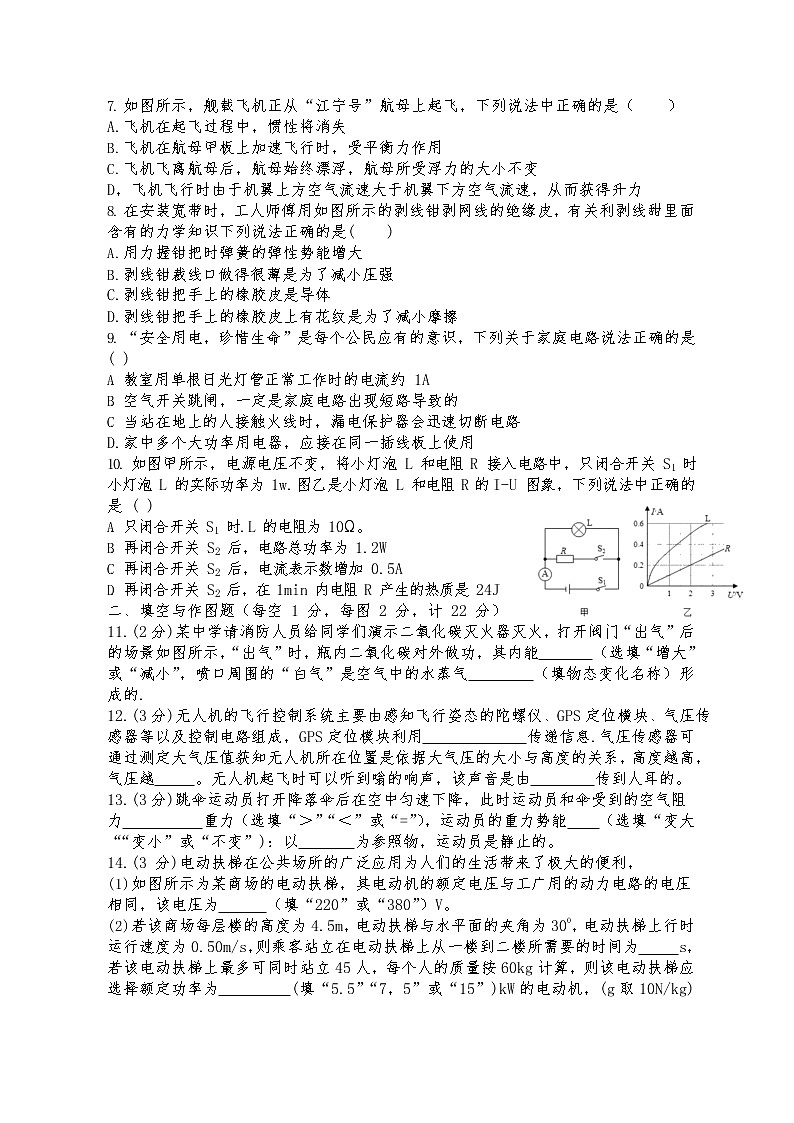

7. 如图所示，舰载飞机正从“江宁号”航母上起飞，下列说法中正确的是（ ） A.飞机在起飞过程中，惯性将消失

2. 飞机在航母甲板上加速飞行时，受平衡力作用
3. 飞机飞离航母后，航母始终漂浮，航母所受浮力的大小不变

D，飞机飞行时由于机翼上方空气流速大于机翼下方空气流速，从而获得升力

8. 在安装宽带时，工人师傅用如图所示的剥线钳剥网线的绝缘皮，有关利剥线甜里面含有的力学知识下列说法正确的是(              )

1. 用力握钳把时弹簧的弹性势能增大
2. 剥线钳裁线口做得很薄是为了减小压强C.剥线钳把手上的橡胶皮是导体

D.剥线钳把手上的橡胶皮上有花纹是为了减小摩擦

9. “安全用电，珍惜生命”是每个公民应有的意识，下列关于家庭电路说法正确的是( )

1. 教室用单根日光灯管正常工作时的电流约 1A
2. 空气开关跳闸，一定是家庭电路出现短路导致的
3. 当站在地上的人接触火线时，漏电保护器会迅速切断电路D.家中多个大功率用电器，应接在同一插线板上使用

10. 如图甲所示，电源电压不变，将小灯泡 L 和电阻 R 接入电路中，只闭合开关 S1 时小灯泡 L 的实际功率为 1w.图乙是小灯泡 L 和电阻 R 的 I-U 图象，下列说法中正确的是 ( )

1. 只闭合开关 S1 时.L 的电阻为 10Ω。
2. 再闭合开关 S2 后，电路总功率为 1.2W
3. 再闭合开关 S2 后，电流表示数增加 0.5A
4. 再闭合开关 S2 后，在 1min 内电阻 R 产生的热质是 24J

二、填空与作图题（每空 1 分，每图 2 分，计 22 分）

11.(2 分)某中学请消防人员给同学们演示二氧化碳灭火器灭火，打开阀门“出气”后的场景如图所示，“出气”时，瓶内二氧化碳对外做功，其内能               （选填“增大”或“减小”，喷口周围的“白气”是空气中的水蒸气               （填物态变化名称）形成的.

12.(3 分)无人机的飞行控制系统主要由感知飞行姿态的陀螺仪、GPS 定位横块、气压传感器等以及控制电路组成，GPS 定位模块利用               传递信息.气压传感器可 通过测定大气压值获知无人机所在位置是依据大气压的大小与高度的关系，高度越高， 气压越               。无人机起飞时可以听到嗡的响声，该声音是由               传到人耳的。13.(3 分)跳伞运动员打开降落伞后在空中匀速下降，此时运动员和伞受到的空气阻

力          重力（选填“＞”“＜”或“=”），运动员的重力势能  （选填“变大 ““变小”或“不变”)：以               为参照物，运动员是静止的。

14.(3 分)电动扶梯在公共场所的广泛应用为人们的生活带来了极大的便利，

(1) 如图所示为某商场的电动扶梯，其电动机的额定电压与工广用的动力电路的电压相同，该电压为               （填“220”或“380”）V。

(2) 若该商场每层楼的高度为 4.5m，电动扶梯与水平面的夹角为 300，电动扶梯上行时运行速度为 0.50m/s，则乘客站立在电动扶梯上从一楼到二楼所需要的时间为               s，若该电动扶梯上最多可同时站立 45 人，每个人的质量按 60kg 计算，则该电动扶梯应选择额定功率为               (填“5.5”“7，5”或“15”)kW 的电动机，(g 取 10N/kg)

15.(4 分)如图是一个颈椎按摩仪的结构示意图，AB0 可以看做是一个杠杆.0 为支点， B 处有一个条形磁体，A 为按摩槌头，当电磁铁输入方向改变的交流电时，条形碰体会受到引力或斥力，带动按摩槌头 A 振动，按摩槌头给颈部的力大小为 6N.已知AB:A0=3:4，AB0 可以看做一个               杠杆，电磁铁的原理是               ,

此时电磁铁的上端为       极，条形磁体会受到的引力或斥力为        。

16.(3 分)如甲图所示，电源电压不变，R1 为定值电阻.闭合开关 S，将滑动变阻器 R2 的滑片 P 从 a 向 b 移动的过程中，电压表和电流表的示数变化情况如图乙所示，则电源电压为               V，R1 的阻值为               Ω.当滑动变阻器的滑片 P 在中点时，两电表的示数对应于乙图中的          点（选填“A”“B”“C”“D”或“E”）

17.(4 分)(1)作出下图中物体 B 在平面镜中的像 A＇B＇

(2)高颜值、高速度的中国高铁是中国制造迈向中国创造的重要标志，其以快速，平稳、舒适为世界所称道如下图，在水平行驶的高铁上，一枚硬币稳稳地立在窗台上. 请作出硬币车竖富方向受力的示意图(0 为重心)

三、实验与探究题

18. 如图所示是初中物理学习中接触到一些实验，请根据实验完成下列各题。

3

（1）  如图所示，物块的长度为       cm

（2）  实验反映的是       的工作原理

（3）  秒表的读数       s

（4）  实验中蒸汽顶开软木塞说明内能转化为         能

19.
    用如图所示的装置做“探究凸透镜成像规律”实验。图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）

(1)图乙中烛焰在光屏上恰好成一清晰的像(未画出)，则该像是倒立、     的实像。(2)若在图乙中将凸透镜移到 55cm 刻度线处，则将光屏移动到              cm 刻度线处，可以再次看到清晰的像。

(3) 若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向 (选填“左” 或“右”，下同)移动才能再次看到清晰的像。

(4) 实验时发现烛焰向左漂动，发现光屏上“烛焰尖部”变模糊，则将光屏向    移动，“烛焰尖部”又会变清晰。

20. 小张用两节干电池测小灯泡的电功率，电路如图甲所示，小灯泡额定电压为 2.5V， 电阻约 10Ω，滑动变阻器规格为“20Ω 1A”.

(1) 用笔画线代替导线，连接完整图甲所示的实物电路.

(2) 连接电路时开关应    (选填“断开”或“闭合”).

(3) 闭合开关前，图甲中滑动变阻器的滑片 P 应位于  (选填“A”或“B”)端

(4) 小张连接好实验电路，检查连接无误后，闭合开(，却发现灯泡不发光，电流表无示数，电压表数为 3V，可能发生的故障是

A.滑动变阻器处断路 B 灯座接线短路

C 小灯泡的灯丝断了 D.开关接触不良(5)排除故障后，闭合开关，移动滑片 P 至电压表

的示数如图乙所示，其读数为 V.当滑动变阻器的滑片 P 向 B 端移动时，滑动变阻器两端的电压               (选填“增大”或“减小”).

(6) 改变滑片 P 的位置，获得多组对应的电压、电流值，绘制得如图丙所示的 I 一 U 图像，根据图像比较小灯泡的电阻值，你有什么发现？把你的发现写成一句具有概括性的结论：

(7) 小灯泡的额定功率是      W.

21. 图是表演“睡钉床、砸石板”的节目：一个人躺在若干钉子做成的“床”上，身上盖一块石板，旁边一个人用大锤去砸石板结果石板被砸烂了，而人安然无恙。老师为此做了几个模拟实验。

(1) 探究人睡在钉床上为什么不受伤：

实验一：在大小相同的两块平板上，用约 100 颗钉子做成了

钉床甲，6 颗钉子做成了钉床乙，如图 2 所示(钉子规格相同)。将一个塑料袋装满水封好（代表人体)，先后放到两个钉床上，发现它放到钉床甲上未被扎破，而放到钉床乙上却被扎破了。所以睡在钉床上的人不受伤，是由于接触面积    压强    的缘故：

(2) 探究石板的作用：

实验二：如图 3 中的两个鸡蛋，其中一个的蛋黄和蛋白已经被取出，只剩下一个空壳， 质量是 7g；另一个完好无损，质量是 66g。把它们并排放在桌子上，然后沿图示箭头的方向用嘴吹一下，发现空壳立刻转动了起来，而另一个几乎不动。说明质量大的物体惯性               ；而惯性               的物体，运动状态

实验三：如图 4，将钉床甲放在地面上，在钉床上放装满水并封好的塑料袋，再在上面放一块石板，质量为 1657g，然后用锤子敲石板上面的核桃，结果核桃被敲碎了， 塑料袋完好：将石板换成一块木板，质量为 142g，用几乎一样的力敲核桃，结果核桃未碎而塑料袋破了。

综合以上两个实验，你认为石板为什么会有这样的保护作用                   。(3)下面三个事例中与实验二、三所探究的问题不一样的是

1. 篮球比铅球掷得远
2. 乒乓球离开球拍后还能继续运动
3. 同一辆自行车，一个人骑比两个人骑更容易刹车四、综合题

22、氢燃料电池汽车的工作原理是使氢或含氢物质与空气中的氧在燃料电池中反应以产生电力，再以电力推动电动机，由电动机推动车辆行驶，如图是国产：“氢能源”汽车，加氢 3 分钟续航可达一千公里，其部分参数如下表，

当汽车启动或者低速行驶时由蓄电池组向驱动电机供电；当中速行驶或者蓄电池组电量过低时，氢燃料电池开始工作，既向驱动电机供电，同时又给蓄电池组进行充电， 当汽车高速行驶时，氢燃料电池和蓄电池组同时向驱动电机供电，

(1) 蓄电池在充电时相当于一个     (选填“电源”或“用电器”)

(2) 某次测试中，核载质量的汽车以 30km/h 的速度匀速行驶了 2.28h，消耗氢气 1.6kg 假设氢能源发电时消耗的化学能与等质量氢气完全燃烧放出的热量相同.已知汽车测试过程中的平均阻力为 1000N，蓄电池储电量由最大容量的 40％增加到 80％.

(q 氢=1.4×108J/kg）

①汽车在测试阶段行驶的路程是多少？

②为了给蓄电池充电，氢燃料电池消耗的电能是多少？

③驱动电机的效率是多少？

23.小泽家有一新型的电热足浴器如图。其铭牌上的部分信息如下。

(1) 求电热足浴器正常工作时的电阻；

(2) 用这个足浴器将 5kg 的水从 20℃加热到 40℃，求水吸收的热量；

(3) 若此足浴器在额定电压下使用，需 500s 才能将(2)问中的水从 20℃加热到 40℃， 求这个电热足浴器的加热效率；（计算结果精确到 0.1％）

(4) 小泽家安装的电能表如图所示。某次小泽断开家中的其他用电器，让电热足浴器单独工作，在 1min 内电能表的转盘转过 50r，求此时该足浴器两端的实际电压。
