2022年中考复习物理能力提升专练5-平面镜成像探究实验

这是一份2022年中考复习物理能力提升专练5-平面镜成像探究实验，共14页。试卷主要包含了如图所示，实验桌上如下实验装置等内容，欢迎下载使用。

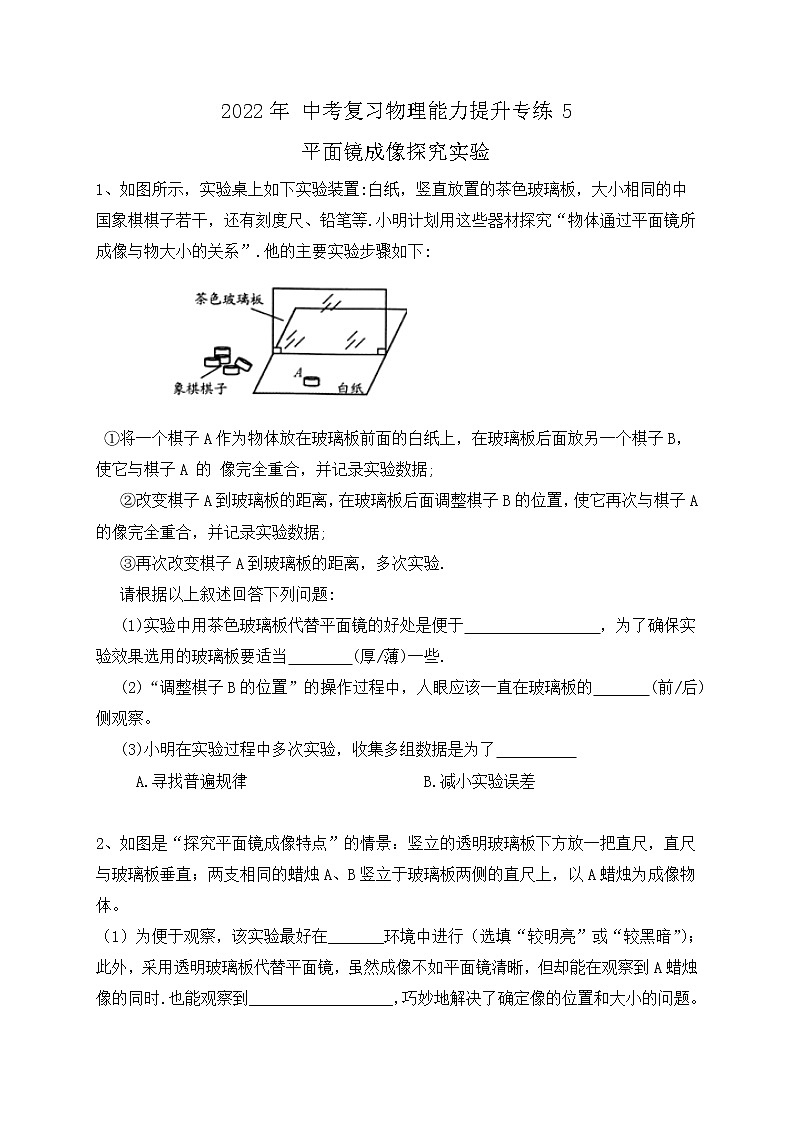

1、如图所示，实验桌上如下实验装置:白纸，竖直放置的茶色玻璃板，大小相同的中 国象棋棋子若干，还有刻度尺、铅笔等.小明计划用这些器材探究“物体通过平面镜所成像与物大小的关系”.他的主要实验步骤如下:

①将一个棋子A作为物体放在玻璃板前面的白纸上，在玻璃板后面放另一个棋子B，使它与棋子A 的 像完全重合，并记录实验数据;
②改变棋子A到玻璃板的距离，在玻璃板后面调整棋子B的位置，使它再次与棋子A的像完全重合，并记录实验数据;
③再次改变棋子A到玻璃板的距离，多次实验.
请根据以上叙述回答下列问题:
(1)实验中用茶色玻璃板代替平面镜的好处是便于 ，为了确保实验效果选用的玻璃板要适当 (厚/薄)一些.
(2)“调整棋子B的位置”的操作过程中，人眼应该一直在玻璃板的 (前/后)侧观察。
(3)小明在实验过程中多次实验，收集多组数据是为了
A.寻找普遍规律 B.减小实验误差

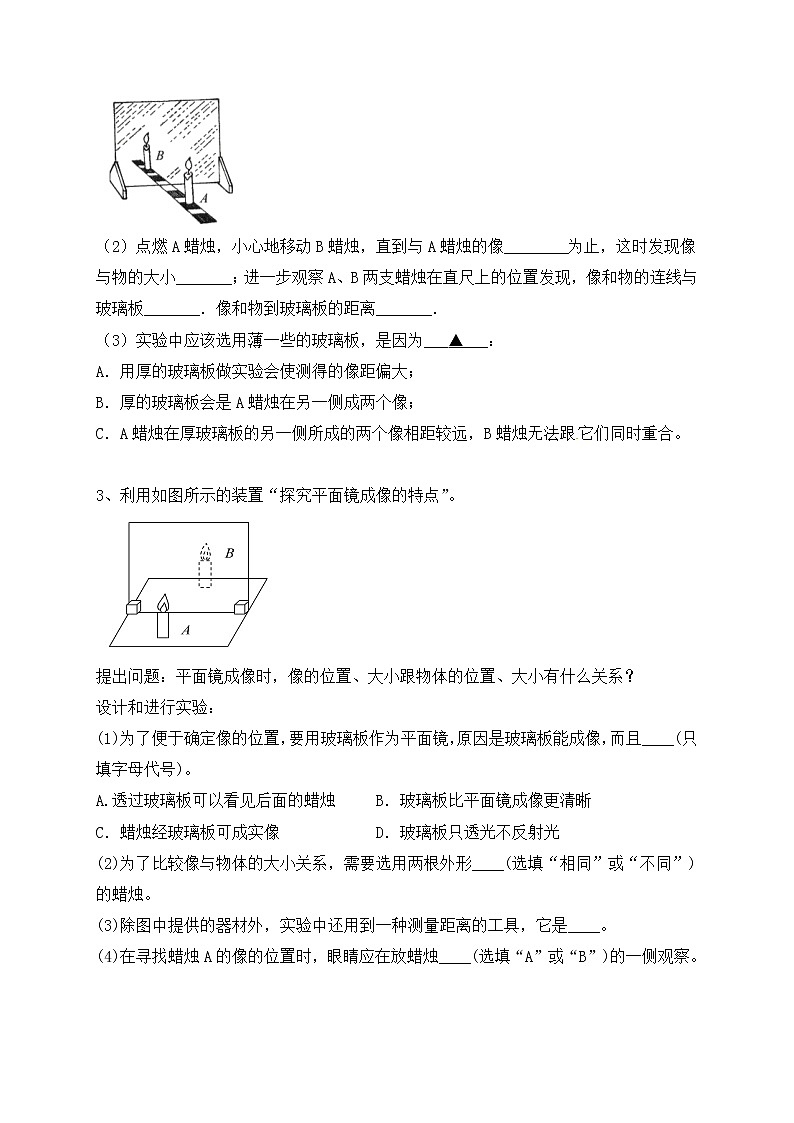

2、如图是“探究平面镜成像特点”的情景：竖立的透明玻璃板下方放一把直尺，直尺与玻璃板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧的直尺上，以A蜡烛为成像物体。
（1）为便于观察，该实验最好在_______环境中进行（选填“较明亮”或“较黑暗”）；此外，采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时．也能观察到__________________，巧妙地解决了确定像的位置和大小的问题。
（2）点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像________为止，这时发现像与物的大小_______；进一步观察A、B两支蜡烛在直尺上的位置发现，像和物的连线与玻璃板_______．像和物到玻璃板的距离_______．
（3）实验中应该选用薄一些的玻璃板，是因为___▲___：
A．用厚的玻璃板做实验会使测得的像距偏大；
B．厚的玻璃板会是A蜡烛在另一侧成两个像；
C．A蜡烛在厚玻璃板的另一侧所成的两个像相距较远，B蜡烛无法跟它们同时重合。
3、利用如图所示的装置“探究平面镜成像的特点”。
提出问题：平面镜成像时，像的位置、大小跟物体的位置、大小有什么关系？
设计和进行实验：
(1)为了便于确定像的位置，要用玻璃板作为平面镜，原因是玻璃板能成像，而且____(只填字母代号)。
A.透过玻璃板可以看见后面的蜡烛 B．玻璃板比平面镜成像更清晰
C．蜡烛经玻璃板可成实像 D．玻璃板只透光不反射光
(2)为了比较像与物体的大小关系，需要选用两根外形____(选填“相同”或“不同”)的蜡烛。
(3)除图中提供的器材外，实验中还用到一种测量距离的工具，它是____。
(4)在寻找蜡烛A的像的位置时，眼睛应在放蜡烛____(选填“A”或“B”)的一侧观察。
4、某同学在探究平面镜特点实验时，将一块玻璃板竖直架在一直尺的上面，再取两段等长蜡烛A和B一前一后竖放在直尺上，点燃玻璃板前的蜡烛A，用眼睛进行观察，如图所示，在此实验中：
（1）在实验中用透明的玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于 ；
（2）两段等长的蜡烛是为了比较 的关系；
（3）移去蜡烛B，并在其位置上放一光屏， 则光屏上 接
收到蜡烛A的火焰的像（填“能”或“不能”）；
（4）我们做这一实验使用的研究方法是 。
5、如图所示，是小宇在“探究平面镜成像的特点”的活动中所选用的器材和活动过程。
蜡烛
蜡烛的像
（1）在实验中用平板玻璃代替平面镜，主要是利用玻璃透明的特点，便于 ▲ 。 如果有4mm厚和2mm厚的两块玻璃板，应选择 ▲ mm厚的玻璃板做实验。
（2）把蜡烛B放到A蜡烛像的位置上，将会看到图丙所示的现象。这说明 ▲ 。
（3）如果在蜡烛像的位置上放一张不透明白纸板做屏幕，直接观察白纸，发现白纸板上将 ▲ （填写“有”或“没有”）蜡烛的像，说明平面镜所成的像是 ▲ 。
（4）实验中，小宇只进行了一次实验，就得到了“像与物到镜面距离相等”的结论。这种做法的不合理之处是 ▲ 。
6、如图甲是“探究平面镜成像特点”的实验装置．
（1）在实验中用平板玻璃代替平面镜竖直放置在水平桌面上，主要是利用玻璃透明的特点，便于▲．如果有厚和厚的两块玻璃板，应
▲厚的玻璃板做实验．
（2）小明拿另一支大小相同的蜡烛在玻璃板后面移动，蜡烛▲（选填“需要”或“不需要”）点燃，他可以将蜡烛和蜡烛的像完全重合，由此可以得出的初步结论是▲．
（3）移开▲，在其位置竖直放置一光屏，直接观察光屏，光屏上▲呈现蜡烛的像（选填“能”或“不能”），由此说明平面镜所成的像是▲像（选填“实”或“虚”）．
（4）如图乙所示，将玻璃板与水平桌面成角固定在水平桌面上，让蜡烛沿着桌面向右做直线运动，将看到蜡烛在玻璃板后的像会向（▲）运动．
A．水平向右B．水平向左
C．竖直向下D．竖直向上
7、如图所示，某同学在做“探究平面镜成像的特点”实验时，在一块竖立的透明玻璃板下方放一把刻度尺，刻度尺与玻璃板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧的刻度尺上，以A蜡烛为成像物体．
第26题图
（1）为了便于观察，该实验最好在_________ 环境中进行（选填“较明亮”或“较黑暗”）；此外，采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到___________，巧妙地解决了确定像的位置和大小的问题．
（2）实验中直尺的作用是便于比较像与物___________________的关系；两段蜡烛相同是为了比较像与物__________的关系．
（3）实验结果表明：平面镜所成像是虚像，像与物的大小___________，像到平面镜的距离__________物体到平面镜的距离．
（4）为证实上述有关成像特点是否可靠，你认为应采取下列哪一项操作：（ ）
A．保持A、B两支蜡烛的位置不变，多次改变玻璃板的位置，进行观察．
B．保持玻璃板位置不变，多次改变A蜡烛的位置，进行观察．
8、小勇利用如图1所示的装置探究“平面镜成像时像与物的关系”的实验:
(1)用玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于 ;对玻璃板放置的要求是: .
(2)在玻璃板前面放置一支点燃的蜡烛A，再拿一支没有点燃的相同的蜡烛B，在玻璃板后面移动，直到蜡烛B跟蜡烛A的像完全重合，说明像与物的大小 ;若用光屏代替蜡烛B，在玻璃板后面观察光屏，将 (能/不能)观察到蜡烛A的像，说明 .
(3)若将玻璃板和蜡烛下面的白纸换成方格纸，这种做法的优点是 .
(4)图2是小勇本人，他在进行实验时，从镜中也观察到了自己的像，那么他在镜中看到自己的像应该是图3中的 (填序号).
9、如图所示，是小明同学探究“平面镜成像特点”的实验情景：
（1）小明在实验中用透明的玻璃板代替平面镜，主要是利用玻璃透明的特点，便于 。但是玻璃板成的像清晰程度要比平面镜成的像 （填“好一些”或“差一些”）。为使实验现象更加明显，此实验应在 （填“较暗”或“较亮”）环境下进行。
（2）在玻璃板前放一支点燃的蜡烛A，可以看到玻璃板后面出现蜡烛的像，小明拿另一支大小相同的 （填“点燃”或“未点燃”）的蜡烛B在玻璃板后面移动，直到它跟蜡烛A的像完全重合，由此可以得出的结论是： ，这种研究方法叫 。改变蜡烛A到镜面的距离，移动蜡烛B，发现B总能与A的像完全重合，说明平面镜成像的大小与物体到镜面的距离 （选填“有关”或“无关”）。
（3）若实验中，在桌面上无论怎样移动蜡烛B，也无法与蜡烛A的像完全重合，原因可能是： 。
（4）移去蜡烛B，并在其所在位置上放一光屏，人眼 （选填“透过”或“不透过”）玻璃板观察到光屏上 （填“有”或“没有”）蜡烛A的像，由此判断平面镜成的像是 像（选填“实”或“虚”）。
10、如图甲所示，是小明在水平桌面上探究“平面镜成像的特点”时的实验装置。
（1）在实验中用平板玻璃代替平面镜，主要是利用玻璃透明的特点，便于＿＿＿＿＿＿＿；如果有5mm厚和2mm厚的两块玻璃板，应选择＿＿＿＿＿mm厚的玻璃板做实验。
甲 乙
（2）在竖立的玻璃板前A处放一支点燃的蜡烛，可以看到玻璃板后面出现蜡烛的像。小明拿另一支大小相同的蜡烛在玻璃板后面移动，当蜡烛移动到A′处时，可以看到它跟像完全重合。由此可以得出的结论是＿＿＿＿＿＿＿。在像的位置放一张白卡片，上面没有像，说明平面镜所成的是 ；
（3）如果玻璃板放置得不够竖直，将对实验产生的影响是：＿＿＿＿＿＿＿。
（4）经过三次实验，记录的像与物对应的位置如图乙所示。为了得到更多的实验结论，接下来小明应该进行的操作是 。
11、如图所示是某同学利用透明玻璃板“探究平面镜成像特点”的实验装置．
（1）用透明玻璃板替代平面镜，是因为透明玻璃板既能成像，又能看到另一侧的物体，便于确定 ▲ .
（2）实验时，他应在 ▲ （填“A”或“B”）侧观察蜡烛A经过玻璃板所成的像．他再拿来一根与A完全一样的蜡烛C，放在B侧移动，可以让蜡烛C与蜡烛A经过玻璃板所成的像B完全重合，由此说明 ▲ ．
（3）为了判断平面镜成的虚像还是实像，他拿走蜡烛C，在B位置放置一张白纸，眼睛在 ▲ （填“A”或“B”）侧观察，根据 ▲ 现象，说明平面镜成的是虚像.
（4）细心的小芳透过玻璃观察蜡烛A的像时，看到在像的后面还有一个较模糊、与像有部分重叠的像，为解决这一问题，小芳又在实验室中找到一面特制的玻璃板，其中一面镀了膜，如图所示是用这种玻璃板做实验时的情景．则镀膜的一面应该朝向 ▲ （物体/像）一侧放置，此时只能看到一个像且像更加清晰是因为镀膜后增强了光的 ▲ （反射/折射）。
12、在探究光学规律时，做了以下实验。
（1）在探究光的直线传播规律时，一般情况下，光传播的路径是看不到的，你在实验中显示光路的方法是：___________▲___ ___________（答出一种方法即可）
(2)在探究光的反射规律的实验中，如图16所示，小华想探究反射光线与人射光线是否在同一平面内，他接下来的操作应该是：_____ ▲ ________；
（3）小红同学在做“探究平面镜成像”的实验时，如图17所示，小红选择玻璃板代替镜子进行实验的目的是______▲__ __。选取两段完全相同的蜡烛A和B，是为了比较像与物的___ ▲ _关系。
(4)小红经过仔细观察，通过玻璃板看到了同一支蜡烛的两个挨得很近的像，产生这种现象的原因是_____ ▲ ____。
(5)如果点燃竖直放在水平桌面上的蜡烛A，在玻璃板后面的桌面上无论怎样移动蜡烛B，都无法与蜡烛A的像完全重合，其原因是 。
(6)小红将蜡烛逐渐远离玻璃板时，它的像_____▲_____ (填“变大”、“变小”或“不变”)。
（7）为证实上述有关成像特点是否可靠，你认为应采取下列哪一项操作？ ▲
A．保持A、B两支蜡烛的位置不变，多次改变玻璃板的位置进行观察
B．保持玻璃板位置不变，多次改变A蜡烛的位置，进行与上述（2）相同的操作
13、小明用茶色玻璃板和两个相同的棋子做“探究像与物到平面镜距离关系”的实验．
(1)如图所示，将玻璃板________放在水平桌面上，在白纸板上沿玻璃前后两表面画线MM′和NN′.
(2)在玻璃板前放棋子A，将棋子B放到玻璃板后面，使棋子B与______________重合．
(3)在白纸上沿棋子A和棋子B的边缘画图，测量棋子A的右端到MM′的距离lA＝4.30 cm；测量棋子B的左端到NN′的距离如图，其值为lB＝________cm.
(4)改变棋子A的位置，将数据记录在下表中，表中有一个数据异常，该数据是________cm.它最有可能测量的是__________________的距离．
(5)修正(4)中异常数据后比较lB和lA，发现lB总是小于lA，为准确获得实验结论，请你对小明实验中的错误操作进行纠正：__________________________________．
14、小红在做“探究平面镜成像的特点”的实验时，将一块玻璃板竖直架在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，如图所示，在此实验中：
(1)小红选择玻璃板代替镜子进行实验的目的是 。
(2)所用刻度尺的作用是便于比较像和物 的关系。
(3)选取两段完全相同的蜡烛是为了比较_____ ____的关系。
(4)小红把蜡烛A固定好后，将蜡烛B放到玻璃板的后面移动，直到蜡烛B和蜡烛A在平面镜中所成的像完全重合，蜡烛B好像被点燃了便停止移动，用刻度尺量出蜡烛A和蜡烛B到玻璃板的距离分别为5cm、5cm，因此她得出“像和物到镜面的距离相等”的结论。请你对小红这样得出结论进行评价：
(5)移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上__________(填“能”或“不能”)接收到蜡烛烛焰的像．所以平面镜所成的像是 __________像(填“虚”或“实”)．
(6)小红将蜡烛逐渐远离玻璃板时，它的像__________ (填“变大”、“变小”或“不变”)．
15、在探究平面镜成像实验中，先将一块玻璃板架在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，在此实验中
（1）、为了便于观察，该实验最好在__________(较明亮 较黑暗）
（2）．为了便于研究像与物的关系，实验应选__________（“平面镜”、“无色透明玻璃”或“深色透明玻璃”），便于_________ _________ 且实验时应使“镜面”与桌面_________；
（3）、使用刻度尺的作用是便于比较像和物体的__________关系[来源:学。科。网Z。X。X。K]
（4）、选择两段完全一样的蜡烛，是为了比较像和物体的__________关系
（5）、移去玻璃板后边的蜡烛B，并在其所在的位置放置放置一个光屏，那么光屏上________（能 不能）成像，所以，平面镜所成的像是__________（实 虚）像
（6）、点燃A蜡烛，小心的移动蜡烛B，直到与A蜡烛的像__________为止，这时发现像与物的大小__________，进一步观察Ａ，Ｂ两支蜡烛在直尺上的位置发现，像和物的连线与玻璃板_________，像和物到玻璃板的距离_________
答案
（1） 确定像的位置 薄
前
（3） A
（1）较黑暗 镜后的B蜡烛
蜡烛B
（2）重合 相等 垂直 相等
（3）A；
3、A 相同
刻度尺 A
4、（1）确定像的位置
（2）像与物的大小
不能
（4）替代法 .
（1）确定像的位置 2
（2）平面镜成像时，像和物大小相等
（3）没有 平面镜成的是虚像
（4）没有多次实验，实验结论具有偶然性
6、（1）便于确定像的位置 1
（2）不需要 像和物的大小相等
（3）蜡烛B 不能 虚
（4）C
7、（1）较黑暗 蜡烛B
（2）到平面镜距离 大小
（3）相等 等于
（4）B
8、(1) 确定像的位置 ; 与桌面垂直放置 .
(2) 相等 ; 不能 ， 平面镜成的是虚像 .
(3) 便于比较像距与物距的大小 .
(4) A (填序号).
确定像的位置 差一些
暗 未点燃
像与物体大小相等
等效替代法 无关
玻璃板没有与水平桌面垂直放置
不透过 没有
虚
10、（1） 便于确定像的位置 2 mm
（2） 像与物大小相等 虚像
（3） 无论怎样移动玻璃板后的蜡烛，都不能与像重合
（4）连接像与物对应的点，观察连线是否与玻璃板垂直，测量像与物到镜面的距离
11、（1） 像的位置
（2） A 平面镜所成的像与物是等大的
（3） B 光屏上没有像
（4） 像 反射
12、(1) 气体：喷洒水雾等； 液体：滴加牛奶
（2）将纸板2向前(后)折，观察在纸板2上是否有反射光线。
（3）便于找到像的位置 大小
（4）玻璃较厚，两个反射面上两次反射成像
（5）玻璃板和桌面不垂直
（6）不变
（7）B
（1）竖直
棋子A的像
（3）4.00
（4）7.10 A的右端到NN’
（5）lB应测量B的左端到MM’的距离
14、（1）利用玻璃板透明，可以透过玻璃板看到玻璃板的背面，便于确定像的位置
（2）到平面镜的距离
（3）像与物大小
（4）实验次数太少，要多次实验排除偶然性
（5）不能 虚
（6）不变
15、（1）较黑暗，
（2）深色透明玻璃，便于确定像的位置，垂直，
到镜面的距离，
大小，
，不能，虚，
（6）重合，相等，垂直，相等
次数
1
2
3
4
5
lA/cm
4.30
5.70
7.10
8.80
9.90
lB/cm
/
5.40
6.50
8.50
9.60
