初中物理鲁教版 (五四制)九年级下册第五节 磁生电学案及答案

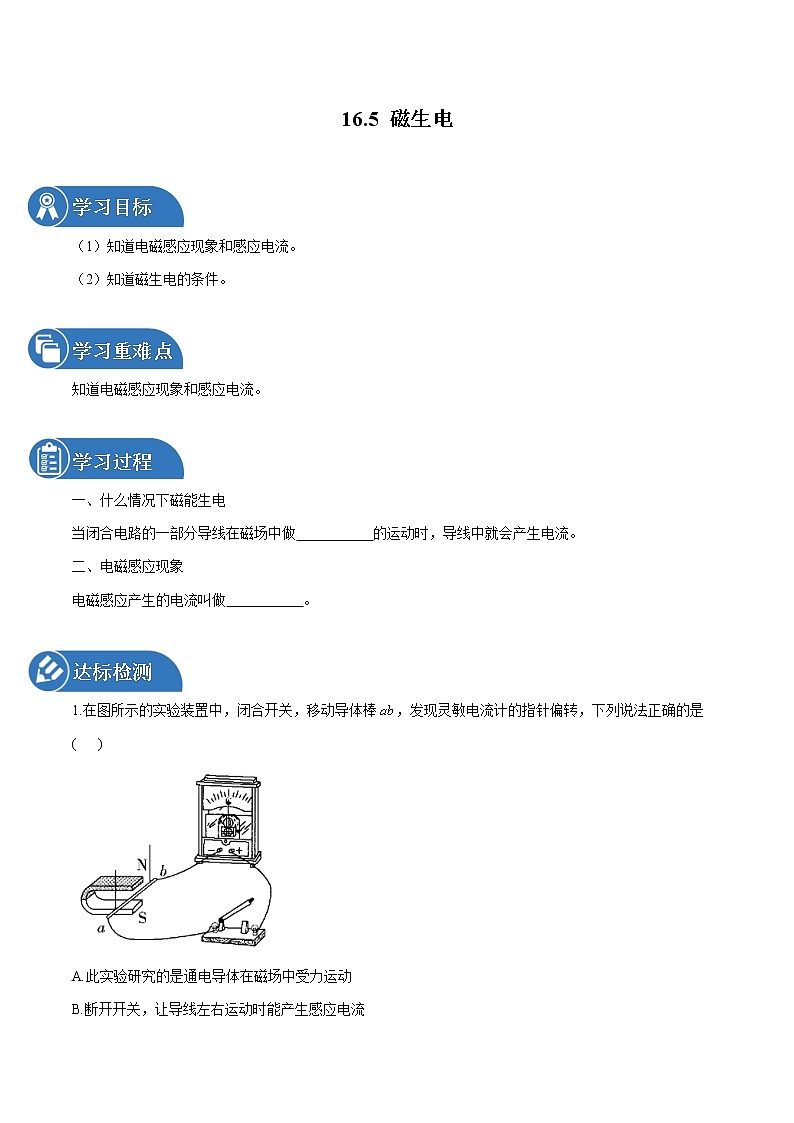

16.5 磁生电

学习目标

（1）知道电磁感应现象和感应电流。

（2）知道磁生电的条件。

学习重难点

知道电磁感应现象和感应电流。

学习过程

一、什么情况下磁能生电

当闭合电路的一部分导线在磁场中做           的运动时，导线中就会产生电流。

二、电磁感应现象

电磁感应产生的电流叫做           。

达标检测

1.在图所示的实验装置中，闭合开关，移动导体棒，发现灵敏电流计的指针偏转，下列说法正确的是(   )

A.此实验研究的是通电导体在磁场中受力运动

B.断开开关，让导线左右运动时能产生感应电流

C.闭合开关，让磁体水平左右运动时能产生感应电流

D.人们利用这一原理制成了电动机

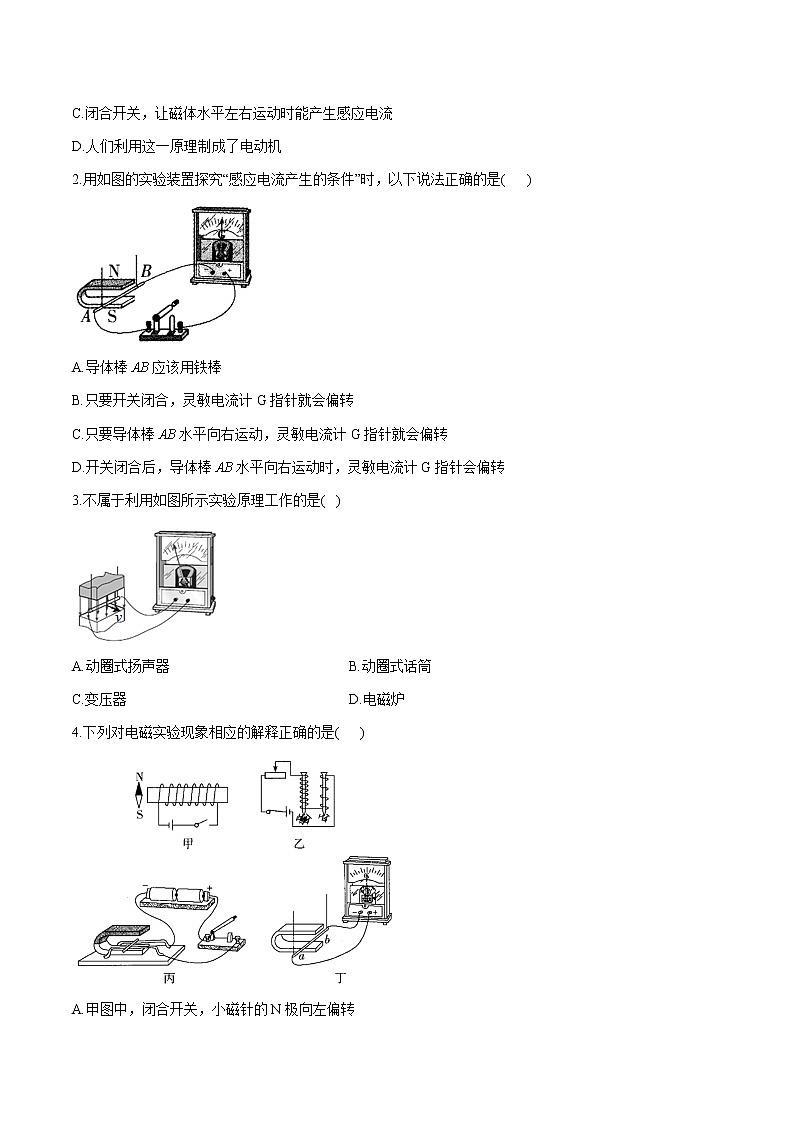

2.用如图的实验装置探究“感应电流产生的条件”时，以下说法正确的是(   )

A.导体棒应该用铁棒

B.只要开关闭合，灵敏电流计G指针就会偏转

C.只要导体棒水平向右运动，灵敏电流计G指针就会偏转

D.开关闭合后，导体棒水平向右运动时，灵敏电流计G指针会偏转

3.不属于利用如图所示实验原理工作的是(   )

A.动圈式扬声器  B.动圈式话筒

C.变压器  D.电磁炉

4.下列对电磁实验现象相应的解释正确的是(   )

A.甲图中，闭合开关，小磁针的N极向左偏转

B.乙图中，线圈匝数多的电磁铁磁性强

C.丙图中，该装置用来研究电磁感应现象

D.丁图中，磁铁放在水平面上，导体竖直向上运动，电流表指针一定会偏转

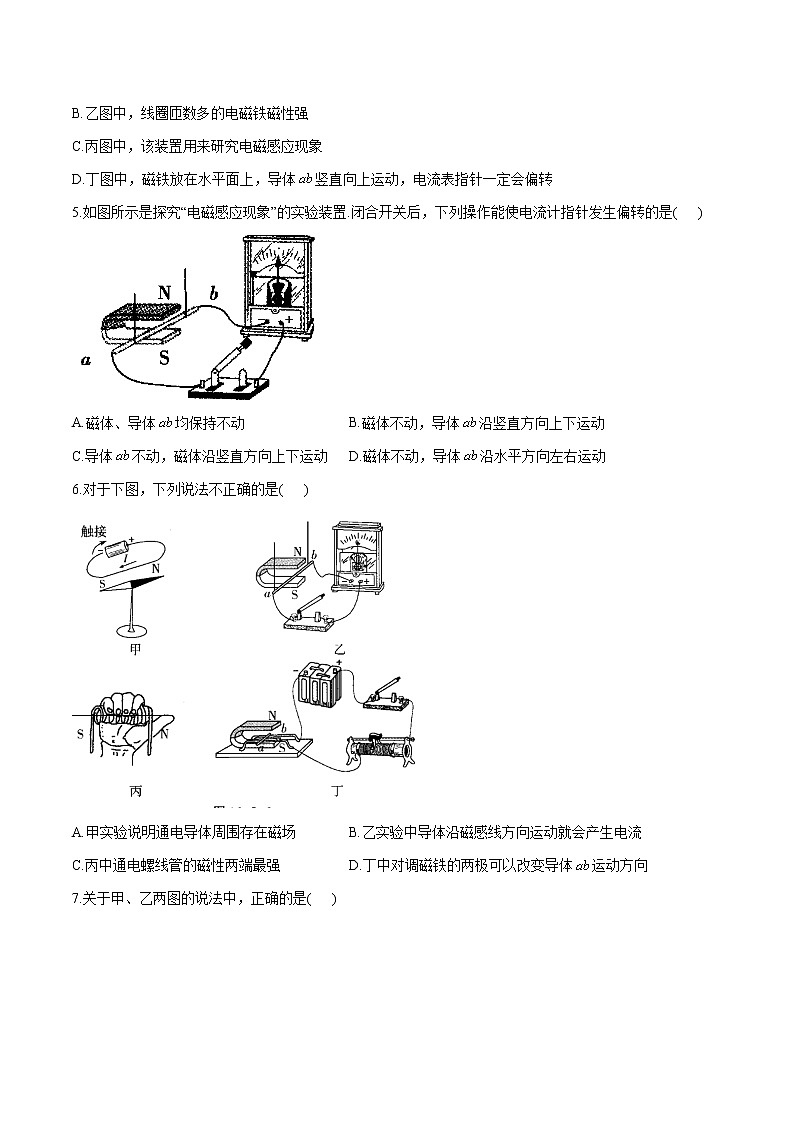

5.如图所示是探究“电磁感应现象”的实验装置.闭合开关后，下列操作能使电流计指针发生偏转的是(   )

A.磁体、导体均保持不动 B.磁体不动，导体沿竖直方向上下运动

C.导体不动，磁体沿竖直方向上下运动 D.磁体不动，导体沿水平方向左右运动

6.对于下图，下列说法不正确的是(   )

A.甲实验说明通电导体周围存在磁场 B.乙实验中导体沿磁感线方向运动就会产生电流

C.丙中通电螺线管的磁性两端最强 D.丁中对调磁铁的两极可以改变导体运动方向

7.关于甲、乙两图的说法中，正确的是(   )

A.甲图中，改变电流大小，电流周围磁场强弱不发生改变

B.甲图中，改变电流方向，小磁针的偏转方向不发生改变

C.利用乙图可研究电磁感应现象

D.乙图中，闭合开关后，静止的导体就会运动

8.小新同学做了一个如图所示的装置，闭合开关，用外力使导体棒水平向右运动，发现导体棒也随之运动起来。则实验装置中甲部分应用的物理原理是_________；乙部分产生现象的物理原理是___________。

9.如图所示实验装置中，磁体和导体棒均水平放置，断开、闭合，使导体棒水平向右运动，电流表的指针向右偏，这是_______现象，为使电流表的指针向左偏，可使导体棒向_______运动，断开、闭合，导体棒能运动起来，依此可制成_______（选填“电动机”或“发电机”）。

达标检测答案以及解析

1.答案：C

解析：由题图可知，该电路中无电源，且导体棒在磁场中，故这个实验研究的是电磁感应现象，故A错误；产生感应电流的条件有两个：一是开关必须闭合，二是部分导体切割磁感线运动，故开关断开时无法产生感应电流，故B错误；闭合开关，让磁体水平左右运动时，导体棒切割磁感线，所以能产生感应电流，故C正确；人们利用这一原理制成了发电机，故D错误。

2.答案：D

解析：为避免因磁化而影响实验结论，导体棒应该用铜棒，故A错误；开关闭合，导体棒必须做切割磁感线运动，灵敏电流计G的指针才会偏转，故B错误；若未闭合开关，导体棒水平向右运动时，灵敏电流计G的指针不会偏转，故C错误；开关闭合后，导体棒水平向右运动时切割磁感线，电路中有感应电流，所以灵敏电流计G的指针会偏转，故D正确.

3.答案：A

4.答案：B

解析：根据安培定则可知，螺线管的右端是N极，左端是S极，则小磁针N极将向右偏转，故A错误；电磁铁的磁性与电流大小和线圈匝数有关，电流相同时，线圈匝数越多，磁性越强，故B正确；丙图中装置研究的是通电导体在磁场中受力的作用，与电磁感应现象无关，故C错误；丁图中，蹄形磁铁的磁感线方向为竖直方向，当导体竖直向上运动时，不能切割磁感线，不会产生感应电流，故D错误。

5.答案：D

解析：闭合电路的一部分导体只有在磁场中做切割磁感线运动时才会产生感应电流.故只有D正确.

6.答案：B

解析：甲图是奥斯特实验图，说明通电导体周围存在磁场，故A正确；乙图演示的是电磁感应现象，当闭合电路的一部分导体做切割磁感线运动时，导体中会产生电流，故B错误；丙图演示的是通电螺线管的周围有磁场，其磁场与条形磁体的磁场类似，螺线管两端的磁性最强，故C正确；丁图演示的是磁场对通电导体有力的作用，对调磁铁的两极可以改变导体运动方向，说明其受力方向与磁场方向有关，故D正确。故选B。

7.答案：C

解析：题图甲是奥斯特实验，说明电流周围存在磁场，磁场的强弱与电流大小有关，改变电流大小，电流周围磁场强弱发生改变，磁场的方向与电流的方向有关，改变电流方向，磁场方向改变，小磁针的偏转方向发生改变，A、B错误；利用题图乙所示的装置可以研究电磁感应现象，闭合开关后，让导体做切割磁感线运动，电路中就会有感应电流，电流表指针发生偏转，C正确，D错误.

8.答案：电磁感应；通电导体在磁场中受力运动

解析：闭合开关，导体棒和组成一个闭合电路，闭合电路的一部分导体棒在磁场中做切割磁感线运动，闭合电路中有了感应电流，这种现象是电磁感应现象；电路中有了感应电流之后，感应电流经过导体棒，导体棒为通电导体，在磁场中受力而运动。

9.答案：电磁感应；左；电动机

解析：断开、闭合，使导体棒水平向右运动，此时导体在磁场中做切割磁感线运动，电路中就会产生感应电流，电流表的指针向右偏，这是电磁感应现象；感应电流的方向与导体运动方向有关，为使电流表的指针向左偏，可使导体棒向左运动；断开、闭合，导体棒中有电流，在磁场中受到力的作用，能运动起来，依此可制成电动机。
