初中物理鲁教版 (五四制)九年级下册第二节 电生磁复习练习题

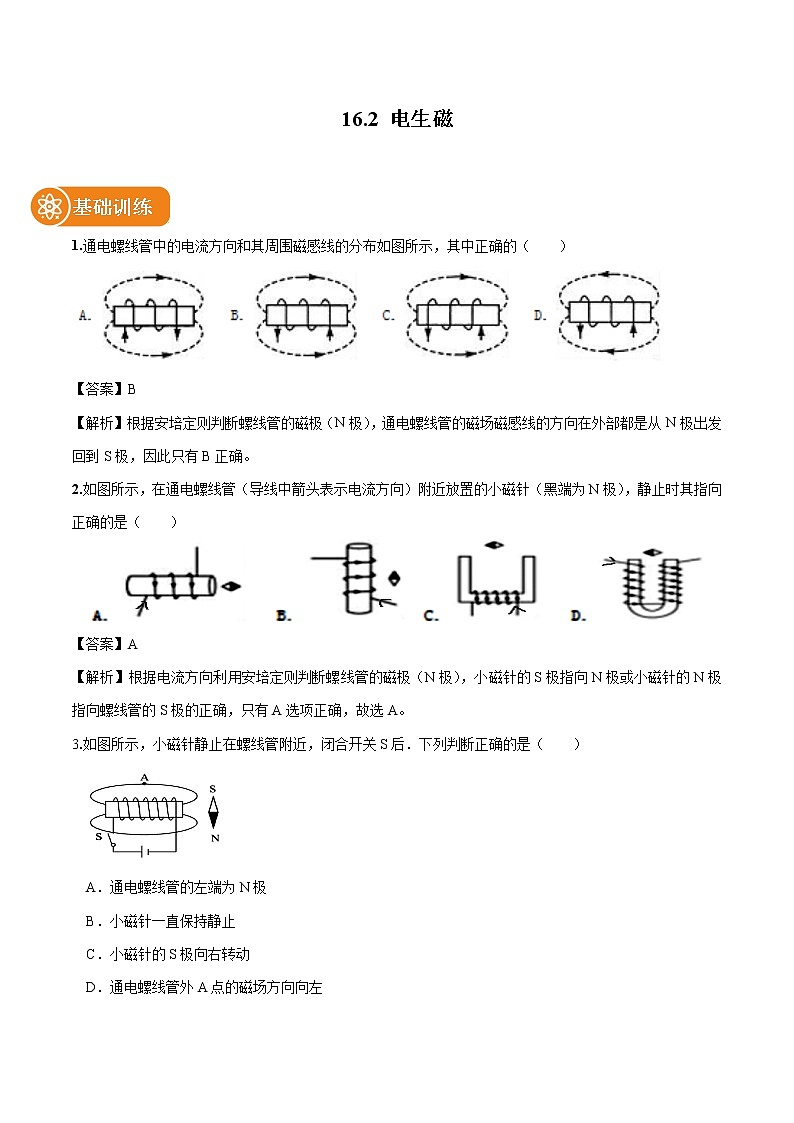

16.2 电生磁

基础训练

1.通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的（　　）

【答案】B

【解析】根据安培定则判断螺线管的磁极（N极），通电螺线管的磁场磁感线的方向在外部都是从N极出发回到S极，因此只有B正确。

2.如图所示，在通电螺线管（导线中箭头表示电流方向）附近放置的小磁针（黑端为N极），静止时其指向正确的是（　　）

【答案】A

【解析】根据电流方向利用安培定则判断螺线管的磁极（N极），小磁针的S极指向N极或小磁针的N极指向螺线管的S极的正确，只有A选项正确，故选A。

3.如图所示，小磁针静止在螺线管附近，闭合开关S后．下列判断正确的是（    ）

A．通电螺线管的左端为N极

B．小磁针一直保持静止

C．小磁针的S极向右转动

  D．通电螺线管外A点的磁场方向向左

【答案】D

【解析】根据电流方向利用安培定则判断螺线管的右端为N极，故A错误；小磁针在通电螺线管的磁场中受到力的作用S极向左转动，故BC错误；通电螺线管的磁场磁感线的方向在外部都是从N极出发回到S极，故A点的磁场方向向左，所以D正确，故选D.

4.如图所示，是探究“通电直导线周围是否存在磁场”实验装置的一部分，置于水平桌面的小磁针上方有一根与之平行的直导线。关于这个实验下列说法正确的是（　　）

A．首次通过本实验揭开电与磁关系的科学家是法拉第

B．当直导线通电时，小磁针会离开支架悬浮起来

C．小磁针用于检验通电直导线周围是否存在磁场

D．改变直导线中电流方向，小磁针N极的指向不变

【答案】C

【解析】首次通过本实验揭开电与磁关系的科学家是奥斯特，故A错误；当直导线通电时，周围会产生磁场，小磁针会发生偏转，但不会离开支架悬浮起来，故B错误；当电流方向发生改变时，通电导线的磁场方向发生改变，小磁针的受力方向也会改变，故D错误；故选C。

5.（1）如图甲是奥斯特实验装置，接通电路后，观察到小磁针偏转，此现象说明了通电导体周围存在磁场；断开开关，小磁针在 地磁场的作用下又恢复到原来的位置，改变直导线中电流方向，小磁针的偏转方向发生了改变，说明了　                  　．

（2）探究通电螺线管外部磁场分布的实验中，在嵌入螺线管的玻璃板上均匀撒些细铁屑，通电后　    　（填写操作方法）玻璃板，细铁屑的排列如图乙所示，由此可以判断，通电螺线管外部的磁场分布

与条形磁铁周围的磁场分布是相似的，将小磁针放在通电螺线管外部，小磁针静止时　 　（N/S）极的指向就是该点处磁场的方向．

【答案】

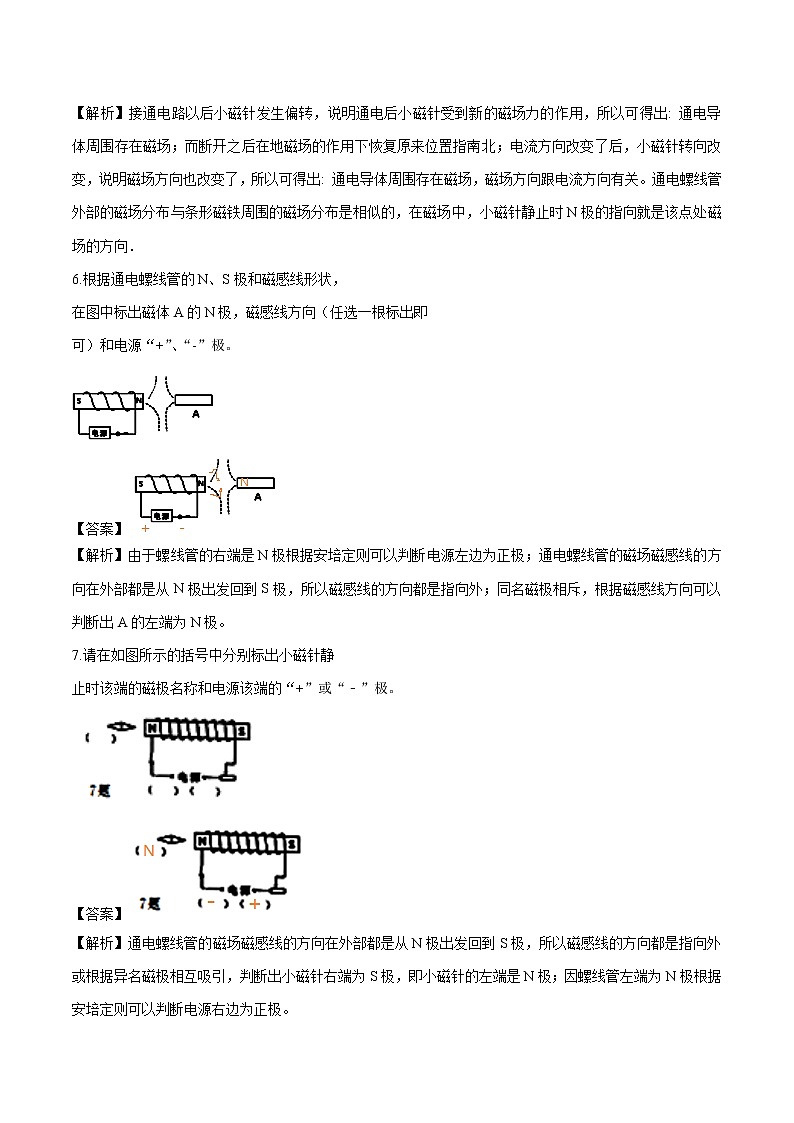

【解析】接通电路以后小磁针发生偏转，说明通电后小磁针受到新的磁场力的作用，所以可得出: 通电导体周围存在磁场；而断开之后在地磁场的作用下恢复原来位置指南北；电流方向改变了后，小磁针转向改变，说明磁场方向也改变了，所以可得出: 通电导体周围存在磁场，磁场方向跟电流方向有关。通电螺线管外部的磁场分布与条形磁铁周围的磁场分布是相似的，在磁场中，小磁针静止时N极的指向就是该点处磁场的方向．

6.根据通电螺线管的N、S极和磁感线形状，

在图中标出磁体A的N极，磁感线方向（任选一根标出即

可）和电源“+”、“-”极。

【答案】

【解析】由于螺线管的右端是N极根据安培定则可以判断电源左边为正极；通电螺线管的磁场磁感线的方向在外部都是从N极出发回到S极，所以磁感线的方向都是指向外；同名磁极相斥，根据磁感线方向可以判断出A的左端为N极。

7.请在如图所示的括号中分别标出小磁针静

止时该端的磁极名称和电源该端的“+”或“﹣”极。

【答案】

【解析】通电螺线管的磁场磁感线的方向在外部都是从N极出发回到S极，所以磁感线的方向都是指向外或根据异名磁极相互吸引，判断出小磁针右端为S极，即小磁针的左端是N极；因螺线管左端为N极根据安培定则可以判断电源右边为正极。

8．如图所示，弹簧测力计下悬挂一条形磁体，

当开关闭合，弹簧测力计示数变小。请标出电磁铁的S极和

用“+”标出电源的正极。

【答案】

【解析】因弹簧测力计的示数减小，说明条形磁铁受到向上的排

斥力，螺线管的上端为N极，所以下端为S极，再根据安培定则

可以判断出电源左端为正极，右端为负极。

9.如图所示：小明闭合两开关后，发现两

通电螺线管A、B相互排斥，请在图中括号内分别标出A线圈的

N、S极和B线圈电源的“＋”“－”极。

【答案】

【解析】A螺线管中，已知道电流方向，根据安培定则可以判断出右端为N极，左端为S极；由于AB排斥，所以B的左端也为N极，再根据安培定则，可以判断出B的电源的右端为N极

素养提升

1.最早发现通电导体周围存在磁场的物理学家是(   )
  A.焦耳  B.欧姆  C.安增  D.奧斯特

【答案】D

【解析】最早发现通电导体周围存在磁场的物理学家是奥斯特，故选D。

2.某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。下列结论中合理的是( )

A.由甲、乙两图可得电流可以产生磁场

  B.由甲、乙两图可得电流产生的磁场的方向与电流方向有关

  C.由乙、丙两图可得电流产生的磁场的强弱与电流大小有关

D.由乙、丙两图可得电流产生的磁场的方向与电流方向有关

【答案】AD

【解析】比较甲、乙都是触接以后小磁针发生偏转说明通电后小磁针受到新的磁场力的作用所以可得出: 通电导体周围存在磁场；但不能反映磁场方向跟电流方向有关，故A正确、B错误；乙、丙两图只是电流方向改变了后，小磁针转向改变，说明磁场方向也改变了，所以甲丙可得出: 通电导体周围存在磁场，磁场方向跟电流方向有关，而不能判断电流产生的磁场的强弱与电流大小有关，所以C错误、D正确，故选AD。

3.由稀土原材料与其他金属一起经过熔化、冷却、破碎、烧结等复杂工艺形成毛坯，然后利用强大电流进行磁化制成的永磁体。在高温下也能产生很强的磁场..这种永磁体已用于制作新能源汽车的电动机。下列关于这种永磁体的说法错误的是(    )

A. 耐高温        B.磁性弱   C.制作时利用电流的磁场进行磁化   D.并不能够永久保留磁性

【答案】B

【解析】题目里面明确说明，在高温下也能产生很强的磁场，所以A正确、B错误；题目给出利用强大电流进行磁化制成的永磁体所以制作时利用电流的磁场进行磁化是正确的，故选B

4.某同学学习磁现象后，画出了以下四幅图，其中正确的是( )


【答案】C

【解析】磁场磁感线的方向在外部都是从N极出发回到S极，所以A错误，B磁感线应为排斥，方向都向外，所以B错误；D选项根据安培定则判断应该左端为S极，D错误，故选C.

5.关于条形磁体、地磁场和通电螺线管的磁场，下面四图描述错误的是(  )


【答案】B

【解析】地磁北极在地理南极附近，而磁场的磁感线是从N极出发回到S极，所以应该是从地理南极出发回到地理北极附近，故B错误，选B.

6. 闭合开关s后小磁针的状态如图所示

(小磁针黑色一端表示N极),请在團中括号内标出通电螺线

管的N极和电源的“+" 极。

【答案】

【解析】根据异名磁极相互吸引，判断出小磁针右端为S极，即螺线管的右端是N极；再根据安培定则可以判断电源左边为正极。

7.请在通电螺线管两端的

括号内标出N,S极，并画出磁感线的方向。

【答案】

【解析】由电流的方向，根据安培定则可以判断螺线管的右端为N极；通电螺线管的磁场磁感线的方向在外部都是从N极出发回到S极。

8.根据小磁针静止时所指方向,在圈中画出

通过小磁针中心的一条磁感线,并标出电源的正极。

【答案】

【解析】因为小磁针静止时，N极指向即为该点的磁场方向，所以磁感线是由上端指向下端，极U型螺线管的上端为N极，根据安培定制，可以判断出电源的上端为正极。

9.如围所示。固定的轻弹黄下墙

用细线整直悬推一条形磁体，当下方电路闭合通

电后，发现弹资长度缩短了，请在括号标出螺线

管下端的极性(N或S)和电源上端的正、负板

(十或–)。

【答案】

【解析】因弹簧测力计的示数减小，说明条形磁铁受到向上的排斥力，螺线管的上端为N极，所以下端为S极，再根据安培定则可以判断出电源上端为正极。

10.在图中，请你标出

小磁针的N极和A点的磁感线方向。.

【答案】

【解析】根据安培定则可以判断出螺线管的左端为N极，通电螺线管的磁场磁感线的方向在外部都是从N极出发回到S极，所以A点的磁感线的方向向左，小磁针的N极指向螺线管的S极，所以小磁针的左端是N极。
