2020届九年级中考物理一轮复习知识点提高训练卷：电流与磁场

这是一份2020届九年级中考物理一轮复习知识点提高训练卷：电流与磁场，共10页。试卷主要包含了探究影响电磁铁磁性强弱的因素，4 小 70Ω等内容，欢迎下载使用。

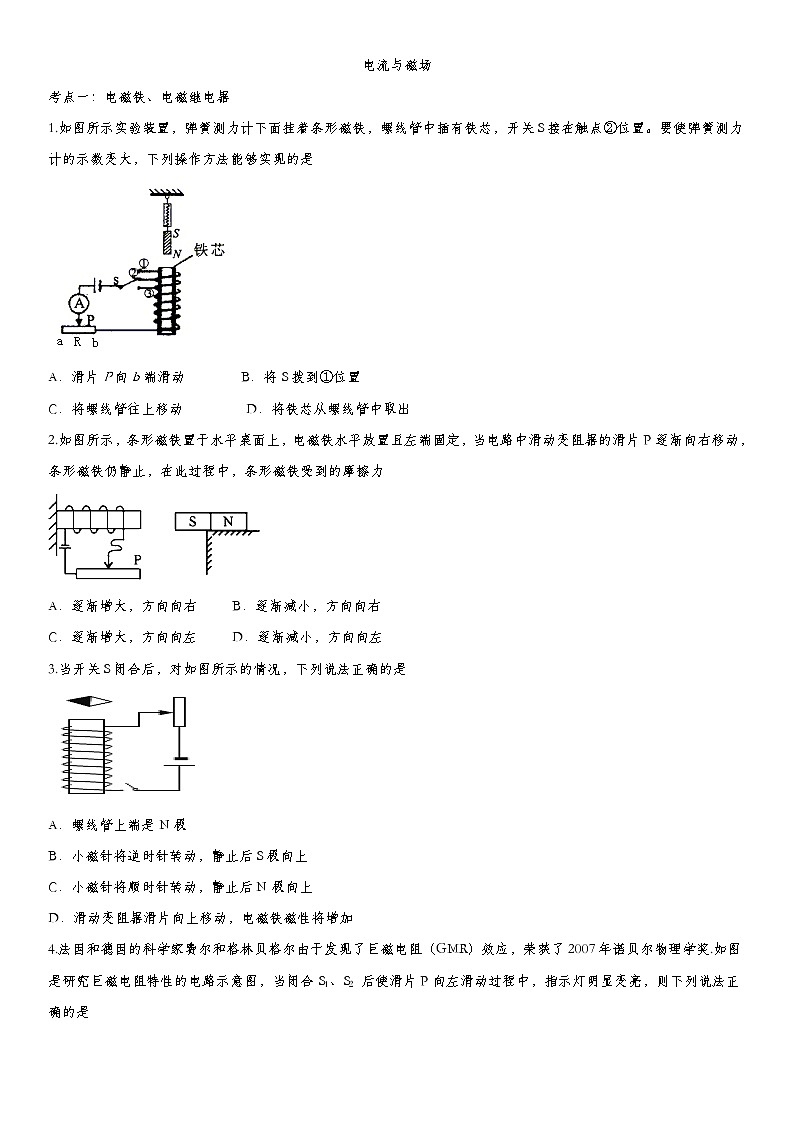

1.如图所示实验装置，弹簧测力计下面挂着条形磁铁，螺线管中插有铁芯，开关S接在触点②位置。要使弹簧测力计的示数变大，下列操作方法能够实现的是
A．滑片P向b端滑动 B．将S拨到①位置
C．将螺线管往上移动 D．将铁芯从螺线管中取出
2.如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向右移动，条形磁铁仍静止，在此过程中，条形磁铁受到的摩擦力
A．逐渐增大，方向向右 B．逐渐减小，方向向右
C．逐渐增大，方向向左 D．逐渐减小，方向向左
3.当开关S闭合后，对如图所示的情况，下列说法正确的是
A．螺线管上端是N极
B．小磁针将逆时针转动，静止后S极向上
C．小磁针将顺时针转动，静止后N极向上
D．滑动变阻器滑片向上移动，电磁铁磁性将增加

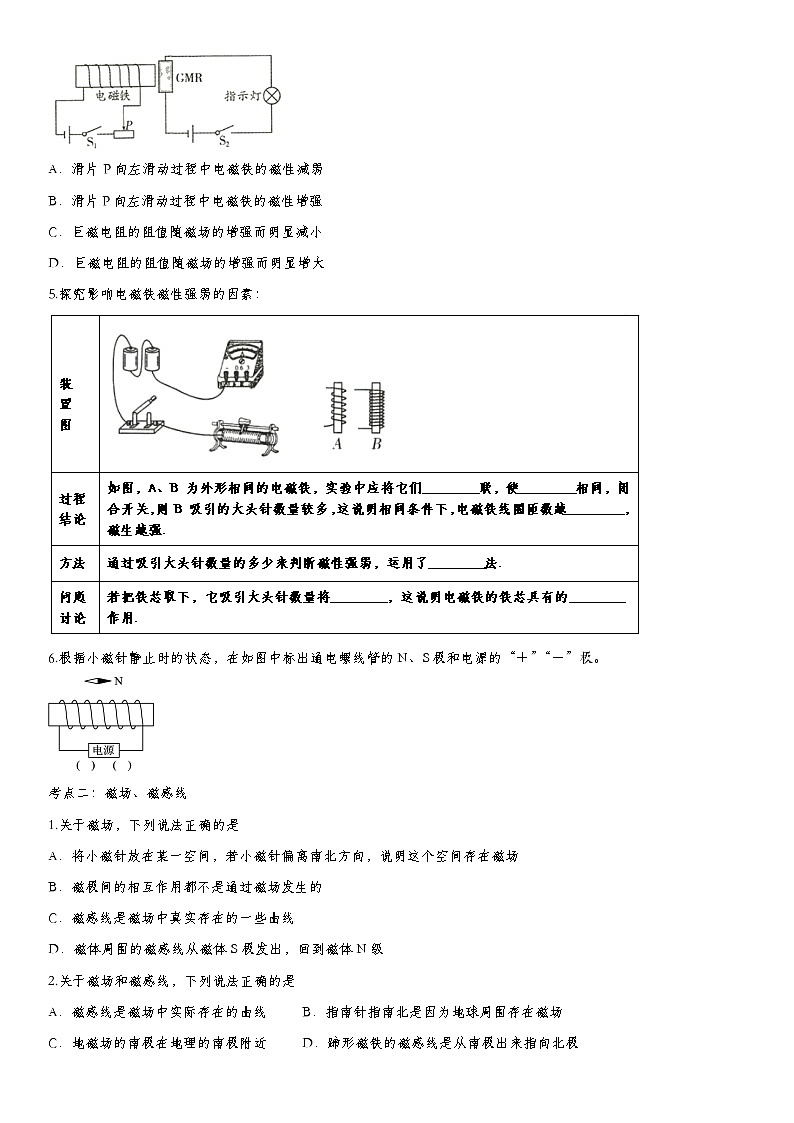

4.法国和德国的科学家费尔和格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖.如图是研究巨磁电阻特性的电路示意图，当闭合S1、S2 后使滑片P向左滑动过程中，指示灯明显变亮，则下列说法正确的是
A．滑片P向左滑动过程中电磁铁的磁性减弱
B．滑片P向左滑动过程中电磁铁的磁性增强
C．巨磁电阻的阻值随磁场的增强而明显减小
D．巨磁电阻的阻值随磁场的增强而明显增大
5.探究影响电磁铁磁性强弱的因素：
6.根据小磁针静止时的状态，在如图中标出通电螺线管的N、S极和电源的“＋”“－”极。
考点二：磁场、磁感线
1.关于磁场，下列说法正确的是
A．将小磁针放在某一空间，若小磁针偏离南北方向，说明这个空间存在磁场
B．磁极间的相互作用都不是通过磁场发生的
C．磁感线是磁场中真实存在的一些曲线
D．磁体周围的磁感线从磁体S极发出，回到磁体N级
2.关于磁场和磁感线，下列说法正确的是
A．磁感线是磁场中实际存在的曲线 B．指南针指南北是因为地球周围存在磁场
C．地磁场的南极在地理的南极附近 D．蹄形磁铁的磁感线是从南极出来指向北极

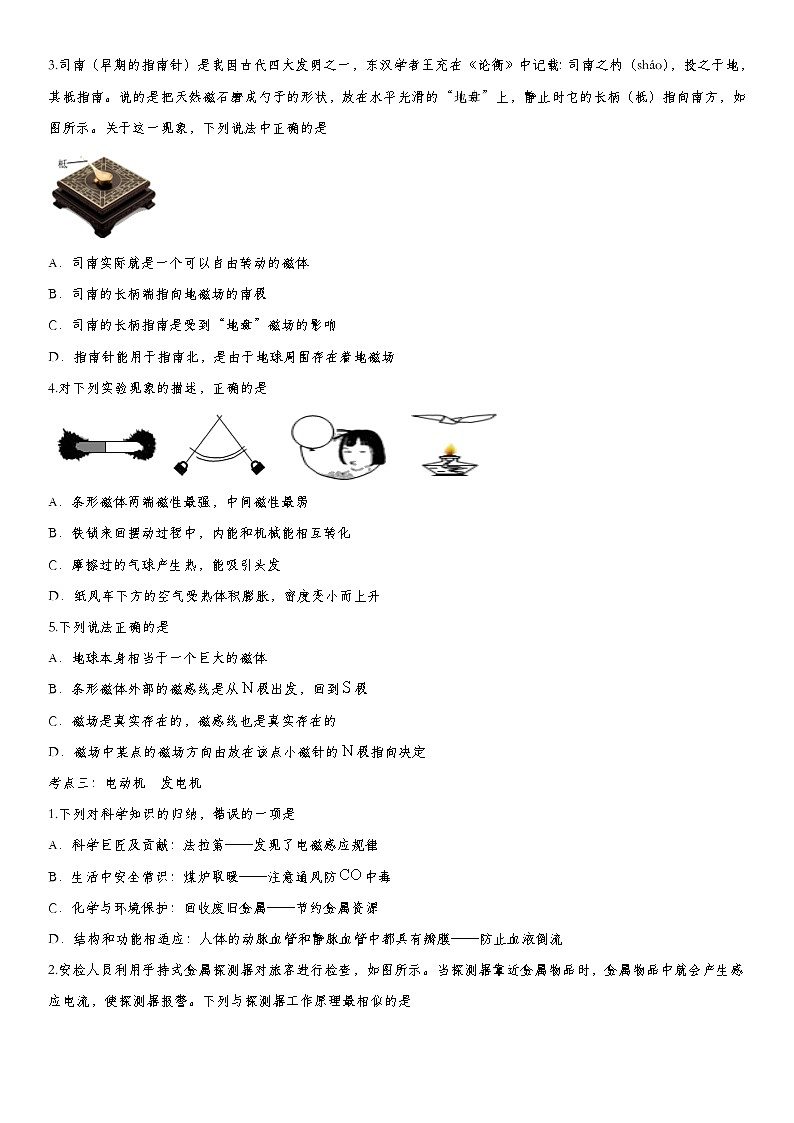

3.司南（早期的指南针）是我国古代四大发明之一，东汉学者王充在《论衡》中记载：司南之杓（shá），投之于地，其柢指南。说的是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上，静止时它的长柄（柢）指向南方，如图所示。关于这一现象，下列说法中正确的是
A．司南实际就是一个可以自由转动的磁体
B．司南的长柄端指向地磁场的南极
C．司南的长柄指南是受到“地盘”磁场的影响
D．指南针能用于指南北，是由于地球周围存在着地磁场
4.对下列实验现象的描述，正确的是
A．条形磁体两端磁性最强，中间磁性最弱
B．铁锁来回摆动过程中，内能和机械能相互转化
C．摩擦过的气球产生热，能吸引头发
D．纸风车下方的空气受热体积膨胀，密度变小而上升
5.下列说法正确的是
A．地球本身相当于一个巨大的磁体
B．条形磁体外部的磁感线是从极出发，回到极
C．磁场是真实存在的，磁感线也是真实存在的
D．磁场中某点的磁场方向由放在该点小磁针的极指向决定
考点三：电动机 发电机
1.下列对科学知识的归纳，错误的一项是
A．科学巨匠及贡献：法拉第——发现了电磁感应规律
B．生活中安全常识：煤炉取暖——注意通风防中毒
C．化学与环境保护：回收废旧金属——节约金属资源
D．结构和功能相适应：人体的动脉血管和静脉血管中都具有瓣膜——防止血液倒流
2.安检人员利用手持式金属探测器对旅客进行检查，如图所示。当探测器靠近金属物品时，金属物品中就会产生感应电流，使探测器报警。下列与探测器工作原理最相似的是
A．电铃B．电磁继电器C．动圈式扬声器D．动圈式话筒
3.如图所示，在探究电磁感应现象的实验中，下列说法中正确的是（ ）
A．保持导体棒静止，灵敏电流计指针会偏转
B．让导体棒在磁场中运动，灵敏电流计指针一定会偏转
C．让导体棒在磁场中左右运动，灵敏电流计指针一定会偏转
D．将导线与灵敏电流计“+”接线柱断开，让导体棒在磁场中运动，灵敏电流计指针会偏转
9．法拉第发现的电磁感应现象，使人类从蒸汽机时代步入了电气化时代。下列电器设备中，根据电磁感应原理制成的是
A．电磁继电器 B．电动机 C．发电机 D．电熨斗
5.如图所示是小敏探究“电磁感应现象”的实验装置图．闭合开关后，铜棒ab、灵敏电流计、开关、导线组成闭合电路．小敏做了如下的实验：
（1）铜棒静止，让蹄形磁铁竖直向上运动时，灵敏电流计的指针 （选填“会”或“不会”）偏转；
（2）当铜棒向右运动时，灵敏电流计的指针发生了偏转；当换用磁性更强的磁体时，仍然让铜棒ab以相同的速度向右运动，小敏发现这时指针偏转的角度较大．这说明感应电流的大小与 有关．
6.硫化镉（CdS）是一种光敏材料，其电阻值R随光照强度E（E越大表示光照越强，其国际单位为cd）的变化如图2所示。某展览厅（如图1所示）为保护展品。采用这种材料设置了调光天窗。当外界光照较强时，启动电动卷帘适时调整进光量；当外界光照较弱时，自动启动节能灯给予补光。调光天窗的电路原理如图3所示，R0为定值电阻，R为CdS电阻，P为电磁铁，其线圈电阻RP为10Ω，当电流达到0.06A时能吸合衔铁。已知电源电压U1＝12V，U2＝220V，则：
（1）图2中R随光照强度E变大而_____（选填“增大”或“减小”）。
（2）图3中的L代表的是并联安装在展厅内的10盏“220V 10W”节能灯，这些节能灯同时正常工作4小时，共消耗电能_____kW•h。
（3）若要缩短节能灯点亮的时间，可换用阻值较_____（选填“大”或“小”）的R0。
（4）当外界光照强度达到1cd时，电动卷帘便开始工作，求R0的阻值___。
参考答案
考点一：电磁铁、电磁继电器
1.如图所示实验装置，弹簧测力计下面挂着条形磁铁，螺线管中插有铁芯，开关S接在触点②位置。要使弹簧测力计的示数变大，下列操作方法能够实现的是
A．滑片P向b端滑动 B．将S拨到①位置
C．将螺线管往上移动 D．将铁芯从螺线管中取出
【答案】D
2.如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向右移动，条形磁铁仍静止，在此过程中，条形磁铁受到的摩擦力
A．逐渐增大，方向向右 B．逐渐减小，方向向右
C．逐渐增大，方向向左 D．逐渐减小，方向向左
【答案】D
3.当开关S闭合后，对如图所示的情况，下列说法正确的是
A．螺线管上端是N极
B．小磁针将逆时针转动，静止后S极向上
C．小磁针将顺时针转动，静止后N极向上
D．滑动变阻器滑片向上移动，电磁铁磁性将增加
【答案】B
4.法国和德国的科学家费尔和格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖.如图是研究巨磁电阻特性的电路示意图，当闭合S1、S2 后使滑片P向左滑动过程中，指示灯明显变亮，则下列说法正确的是
A．滑片P向左滑动过程中电磁铁的磁性减弱
B．滑片P向左滑动过程中电磁铁的磁性增强
C．巨磁电阻的阻值随磁场的增强而明显减小
D．巨磁电阻的阻值随磁场的增强而明显增大
【答案】BC
5.探究影响电磁铁磁性强弱的因素：
【答案】串 电流 多 转换 减少 增强磁性
6.根据小磁针静止时的状态，在如图中标出通电螺线管的N、S极和电源的“＋”“－”极。
【答案】
考点二：磁场、磁感线
1.关于磁场，下列说法正确的是
A．将小磁针放在某一空间，若小磁针偏离南北方向，说明这个空间存在磁场
B．磁极间的相互作用都不是通过磁场发生的
C．磁感线是磁场中真实存在的一些曲线
D．磁体周围的磁感线从磁体S极发出，回到磁体N级
【答案】A
2.关于磁场和磁感线，下列说法正确的是
A．磁感线是磁场中实际存在的曲线 B．指南针指南北是因为地球周围存在磁场
C．地磁场的南极在地理的南极附近 D．蹄形磁铁的磁感线是从南极出来指向北极
【答案】B
3.司南（早期的指南针）是我国古代四大发明之一，东汉学者王充在《论衡》中记载：司南之杓（shá），投之于地，其柢指南。说的是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上，静止时它的长柄（柢）指向南方，如图所示。关于这一现象，下列说法中正确的是
A．司南实际就是一个可以自由转动的磁体
B．司南的长柄端指向地磁场的南极
C．司南的长柄指南是受到“地盘”磁场的影响
D．指南针能用于指南北，是由于地球周围存在着地磁场
【答案】AD
4.对下列实验现象的描述，正确的是
A．条形磁体两端磁性最强，中间磁性最弱
B．铁锁来回摆动过程中，内能和机械能相互转化
C．摩擦过的气球产生热，能吸引头发
D．纸风车下方的空气受热体积膨胀，密度变小而上升
【答案】AD
5.下列说法正确的是
A．地球本身相当于一个巨大的磁体
B．条形磁体外部的磁感线是从极出发，回到极
C．磁场是真实存在的，磁感线也是真实存在的
D．磁场中某点的磁场方向由放在该点小磁针的极指向决定
【答案】AB
考点三：电动机 发电机
1.下列对科学知识的归纳，错误的一项是
A．科学巨匠及贡献：法拉第——发现了电磁感应规律
B．生活中安全常识：煤炉取暖——注意通风防中毒
C．化学与环境保护：回收废旧金属——节约金属资源
D．结构和功能相适应：人体的动脉血管和静脉血管中都具有瓣膜——防止血液倒流
【答案】D
2.安检人员利用手持式金属探测器对旅客进行检查，如图所示。当探测器靠近金属物品时，金属物品中就会产生感应电流，使探测器报警。下列与探测器工作原理最相似的是
A．电铃B．电磁继电器C．动圈式扬声器D．动圈式话筒
【答案】D
3.如图所示，在探究电磁感应现象的实验中，下列说法中正确的是（ ）
A．保持导体棒静止，灵敏电流计指针会偏转
B．让导体棒在磁场中运动，灵敏电流计指针一定会偏转
C．让导体棒在磁场中左右运动，灵敏电流计指针一定会偏转
D．将导线与灵敏电流计“+”接线柱断开，让导体棒在磁场中运动，灵敏电流计指针会偏转
【答案】C
9．法拉第发现的电磁感应现象，使人类从蒸汽机时代步入了电气化时代。下列电器设备中，根据电磁感应原理制成的是
A．电磁继电器 B．电动机 C．发电机 D．电熨斗
【答案】C
5.如图所示是小敏探究“电磁感应现象”的实验装置图．闭合开关后，铜棒ab、灵敏电流计、开关、导线组成闭合电路．小敏做了如下的实验：
（1）铜棒静止，让蹄形磁铁竖直向上运动时，灵敏电流计的指针 （选填“会”或“不会”）偏转；
（2）当铜棒向右运动时，灵敏电流计的指针发生了偏转；当换用磁性更强的磁体时，仍然让铜棒ab以相同的速度向右运动，小敏发现这时指针偏转的角度较大．这说明感应电流的大小与 有关．
【答案】（1）不会；（2）导体做切割磁感线运动的快慢和磁场的强弱
6.硫化镉（CdS）是一种光敏材料，其电阻值R随光照强度E（E越大表示光照越强，其国际单位为cd）的变化如图2所示。某展览厅（如图1所示）为保护展品。采用这种材料设置了调光天窗。当外界光照较强时，启动电动卷帘适时调整进光量；当外界光照较弱时，自动启动节能灯给予补光。调光天窗的电路原理如图3所示，R0为定值电阻，R为CdS电阻，P为电磁铁，其线圈电阻RP为10Ω，当电流达到0.06A时能吸合衔铁。已知电源电压U1＝12V，U2＝220V，则：
（1）图2中R随光照强度E变大而_____（选填“增大”或“减小”）。
（2）图3中的L代表的是并联安装在展厅内的10盏“220V 10W”节能灯，这些节能灯同时正常工作4小时，共消耗电能_____kW•h。
（3）若要缩短节能灯点亮的时间，可换用阻值较_____（选填“大”或“小”）的R0。
（4）当外界光照强度达到1cd时，电动卷帘便开始工作，求R0的阻值___。
【答案】减小 0.4 小 70Ω
