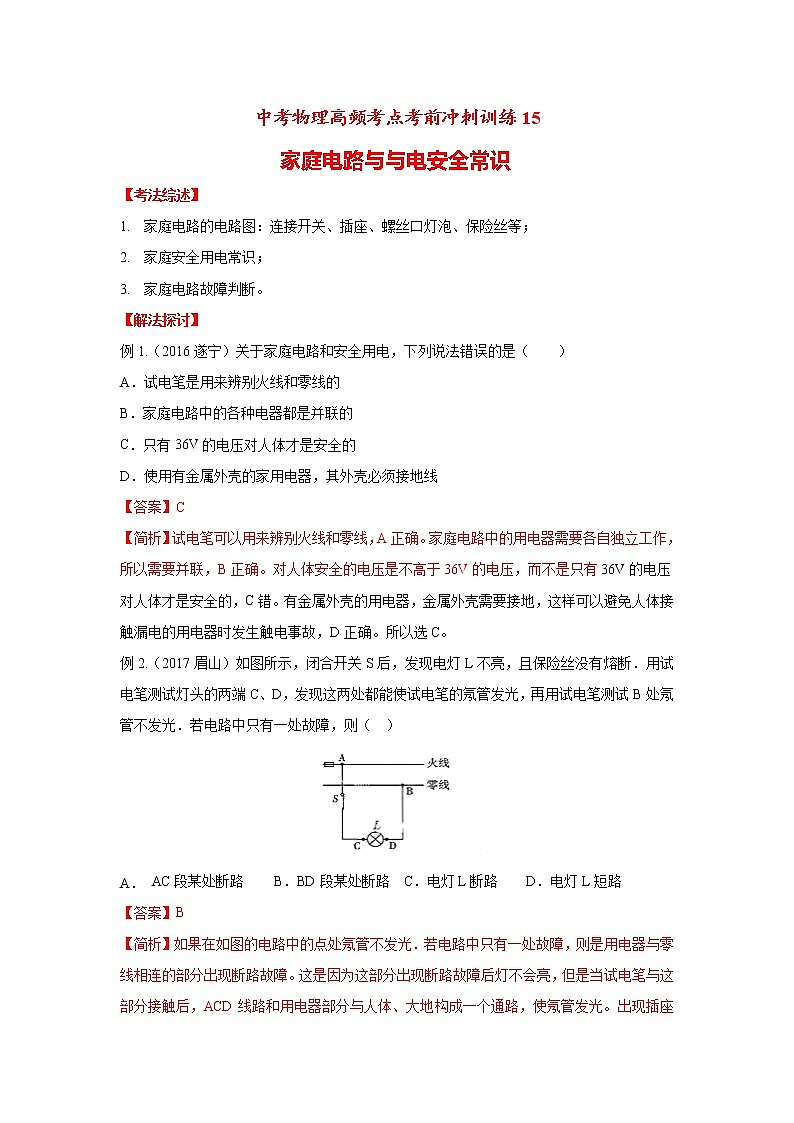

展开中考物理高频考点考前冲刺训练15
家庭电路与与电安全常识
【考法综述】
- 家庭电路的电路图:连接开关、插座、螺丝口灯泡、保险丝等;
- 家庭安全用电常识;
- 家庭电路故障判断。
【解法探讨】
例1.(2016遂宁)关于家庭电路和安全用电,下列说法错误的是( )
A.试电笔是用来辨别火线和零线的
B.家庭电路中的各种电器都是并联的
C.只有36V的电压对人体才是安全的
D.使用有金属外壳的家用电器,其外壳必须接地线
【答案】C
【简析】试电笔可以用来辨别火线和零线,A正确。家庭电路中的用电器需要各自独立工作,所以需要并联,B正确。对人体安全的电压是不高于36V的电压,而不是只有36V的电压对人体才是安全的,C错。有金属外壳的用电器,金属外壳需要接地,这样可以避免人体接触漏电的用电器时发生触电事故,D正确。所以选C。
例2.(2017眉山)如图所示,闭合开关S后,发现电灯L不亮,且保险丝没有熔断.用试电笔测试灯头的两端C、D,发现这两处都能使试电笔的氖管发光,再用试电笔测试B处氖管不发光.若电路中只有一处故障,则( )
A. AC段某处断路 B.BD段某处断路 C.电灯L断路 D.电灯L短路
【答案】B
【简析】如果在如图的电路中的点处氖管不发光.若电路中只有一处故障,则是用电器与零线相连的部分出现断路故障。这是因为这部分出现断路故障后灯不会亮,但是当试电笔与这部分接触后,ACD线路和用电器部分与人体、大地构成一个通路,使氖管发光。出现插座的两个插孔都出现氖管发光,一般是零线断路故障。

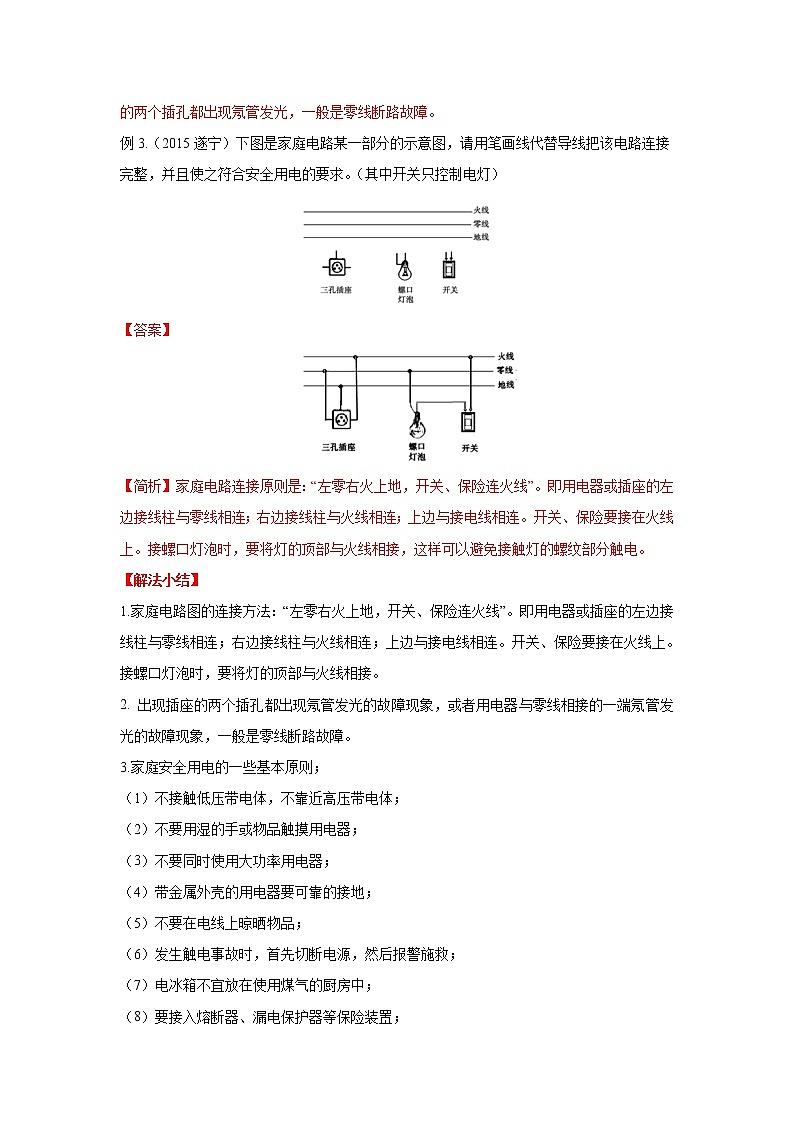

例3.(2015遂宁)下图是家庭电路某一部分的示意图,请用笔画线代替导线把该电路连接完整,并且使之符合安全用电的要求。(其中开关只控制电灯)
【答案】
【简析】家庭电路连接原则是:“左零右火上地,开关、保险连火线”。即用电器或插座的左边接线柱与零线相连;右边接线柱与火线相连;上边与接电线相连。开关、保险要接在火线上。接螺口灯泡时,要将灯的顶部与火线相接,这样可以避免接触灯的螺纹部分触电。
【解法小结】
1.家庭电路图的连接方法:“左零右火上地,开关、保险连火线”。即用电器或插座的左边接线柱与零线相连;右边接线柱与火线相连;上边与接电线相连。开关、保险要接在火线上。接螺口灯泡时,要将灯的顶部与火线相接。
2. 出现插座的两个插孔都出现氖管发光的故障现象,或者用电器与零线相接的一端氖管发光的故障现象,一般是零线断路故障。
3.家庭安全用电的一些基本原则;
(1)不接触低压带电体,不靠近高压带电体;
(2)不要用湿的手或物品触摸用电器;
(3)不要同时使用大功率用电器;
(4)带金属外壳的用电器要可靠的接地;
(5)不要在电线上晾晒物品;
(6)发生触电事故时,首先切断电源,然后报警施救;
(7)电冰箱不宜放在使用煤气的厨房中;
(8)要接入熔断器、漏电保护器等保险装置;
(9)不私拉乱接线路;
(10)电器、电路上不要堆放易燃易爆物品。

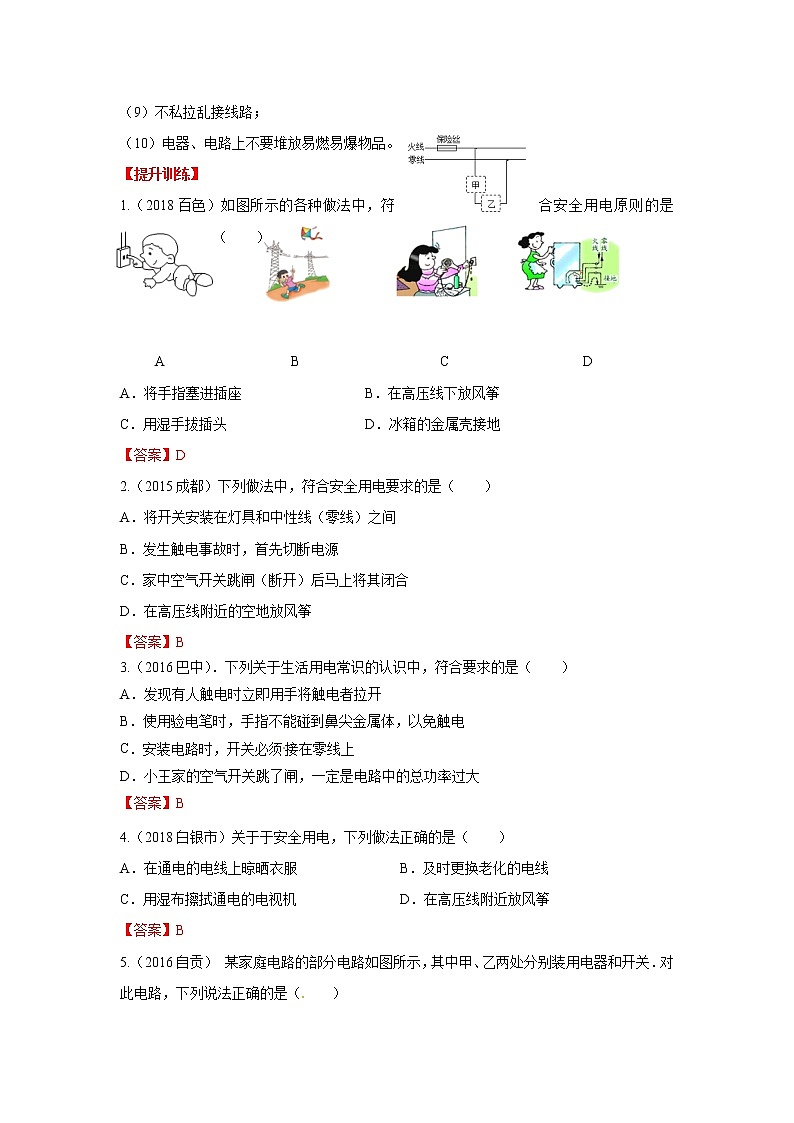

【提升训练】
1.(2018百色)如图所示的各种做法中,符合安全用电原则的是( )
A B C D
A.将手指塞进插座 B.在高压线下放风筝
C.用湿手拔插头 D.冰箱的金属壳接地
【答案】D
2.(2015成都)下列做法中,符合安全用电要求的是( )
A.将开关安装在灯具和中性线(零线)之间
B.发生触电事故时,首先切断电源
C.家中空气开关跳闸(断开)后马上将其闭合
D.在高压线附近的空地放风筝
【答案】B
3.(2016巴中).下列关于生活用电常识的认识中,符合要求的是( )
A.发现有人触电时立即用手将触电者拉开
B.使用验电笔时,手指不能碰到鼻尖金属体,以免触电
C.安装电路时,开关必须接在零线上
D.小王家的空气开关跳了闸,一定是电路中的总功率过大
【答案】B
4.(2018白银市)关于于安全用电,下列做法正确的是( )
A.在通电的电线上晾晒衣服 B.及时更换老化的电线
C.用湿布擦拭通电的电视机 D.在高压线附近放风筝
【答案】B
5.(2016自贡) 某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关.对此电路,下列说法正确的是( )
A.火线上的保险丝应该改装到零线上
B.甲处应装用电器,乙处应装开关
C.当用电器功率增大时,通过保险丝的电流就增大
D.当保险丝熔断后,可以用铜丝代替
【答案】C
6.(2018绵阳)如图所示,甲站在干燥的木桌上一只手接触到火线;乙站在地上一只手接触到零线;丙站在干燥的木桌上一只手接触到火线.此时,丁站在地面上用手去拉丙.则( )
A.甲、乙都会触电 B.甲、丙都会触电
C.乙、丁都会触电 D.丙、丁都会触电
【答案】D
7.(2015达州)小刚晚上做作业时,把台灯的插头插入插座,闭合台灯开关后,他家所有的照明灯都突然熄灭,检查发现总开关已跳闸,故障可能是( )
A.台灯插头处出现了短路 B.台灯灯泡处出现了短路
C.台灯开关的两接线碰线 D.插座处出现了短路
【答案】B
8.(2017自贡)家庭电路中的保险丝熔断了,以下原因中不可能的是( )
A.家庭中用电器的总功率过大
B.电灯开关中的两根导线相碰
C.保险丝的规格不合适,熔断电流太小
D.插头中的两根导线相碰
【答案】B
9.(2018福建)家里一盏电灯突然熄灭,用试电笔(又名“测电笔”)分別测试电路中的a、b、c、d四点(如图),只有测a点时氖管发光。若电路中只有一处故障,则故障可能是( )
A.进户零线断路 B.灯泡L断路
C.开关S接触不良 D.导线ad断路
【答案】C
10.(2017自贡)电工师傅常用一只额定电压为220V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。当S闭合后,再分别闭合S1、S2、S3(每次只能闭合其中之一)时,可能出现以下三种情况,试判断(选填:“短路”、“断路”或“正常”):
(1)L0不亮,说明该支路______________。
(2)L0正常发光,说明该支路______________。
(3)L0发光呈暗红色,说明该支路_____________。
【答案】断路 短路 正常
11.(2015广元)科研人员制成“光控开关”(能在天黑时自动闭合,天亮时自动断开)和“声控开关”(能在有声音发出时自动闭合,无声时自动断开).请将图1中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路,设计出只有在天黑且有声音时灯才亮的自动控制安全电路,并同时安装一个不受开关控制的三孔插座.
【答案】
12.(2018内江)请在图中用笔画线代替导线正确地将电灯、开关和插座接入家庭供电电路.
【答案】
13.(2018广西贵港)请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路,设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路,同时安装一个不受开关控制的三孔插座。
【答案】
