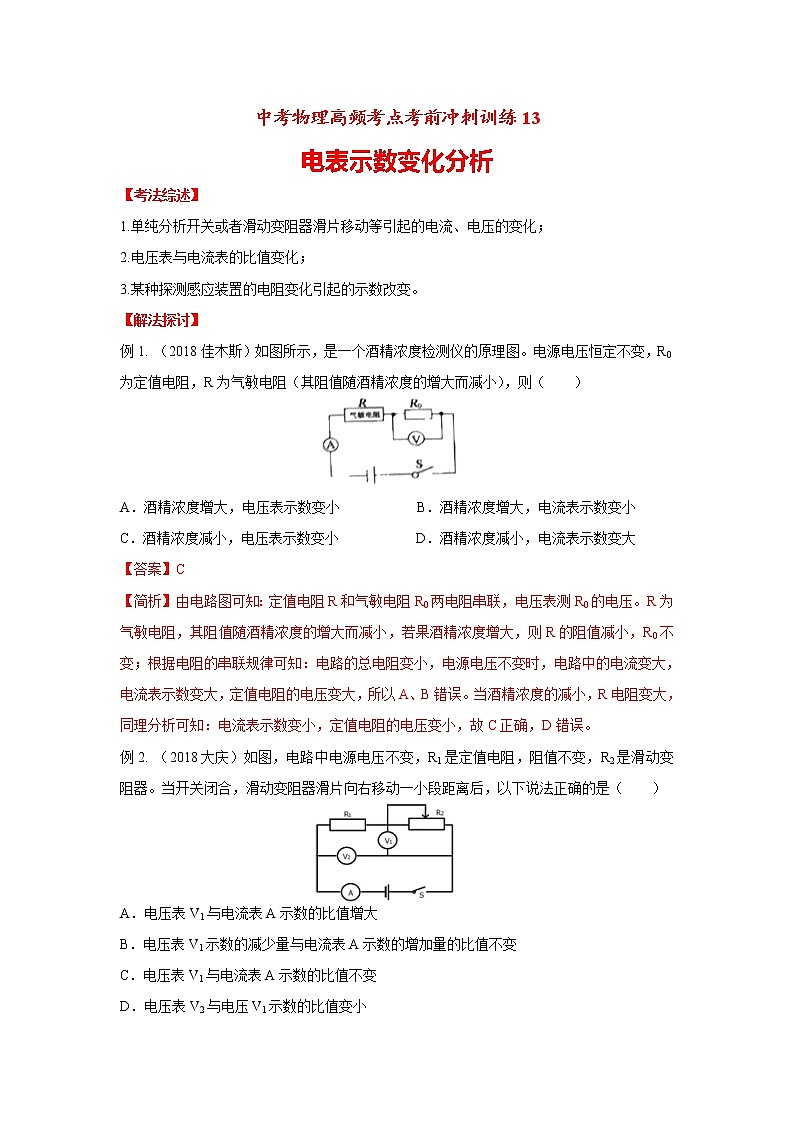

【考法综述】
1.单纯分析开关或者滑动变阻器滑片移动等引起的电流、电压的变化；
2.电压表与电流表的比值变化；
3.某种探测感应装置的电阻变化引起的示数改变。
【解法探讨】
例1. （2018佳木斯）如图所示，是一个酒精浓度检测仪的原理图。电源电压恒定不变，R0为定值电阻，R为气敏电阻（其阻值随酒精浓度的增大而减小），则（ ）
A．酒精浓度增大，电压表示数变小 B．酒精浓度增大，电流表示数变小
C．酒精浓度减小，电压表示数变小 D．酒精浓度减小，电流表示数变大
【答案】C
【简析】由电路图可知：定值电阻R和气敏电阻R0两电阻串联，电压表测R0的电压。R为气敏电阻，其阻值随酒精浓度的增大而减小，若果酒精浓度增大，则R的阻值减小，R0不变；根据电阻的串联规律可知：电路的总电阻变小，电源电压不变时，电路中的电流变大，电流表示数变大，定值电阻的电压变大，所以A、B错误。当酒精浓度的减小，R电阻变大，同理分析可知：电流表示数变小，定值电阻的电压变小，故C正确，D错误。
例2. （2018大庆）如图，电路中电源电压不变，R1是定值电阻，阻值不变，R2是滑动变阻器。当开关闭合，滑动变阻器滑片向右移动一小段距离后，以下说法正确的是（ ）
A．电压表V1与电流表A示数的比值增大
B．电压表V1示数的减少量与电流表A示数的增加量的比值不变
C．电压表V1与电流表A示数的比值不变
D．电压表V2与电压V1示数的比值变小
【答案】B

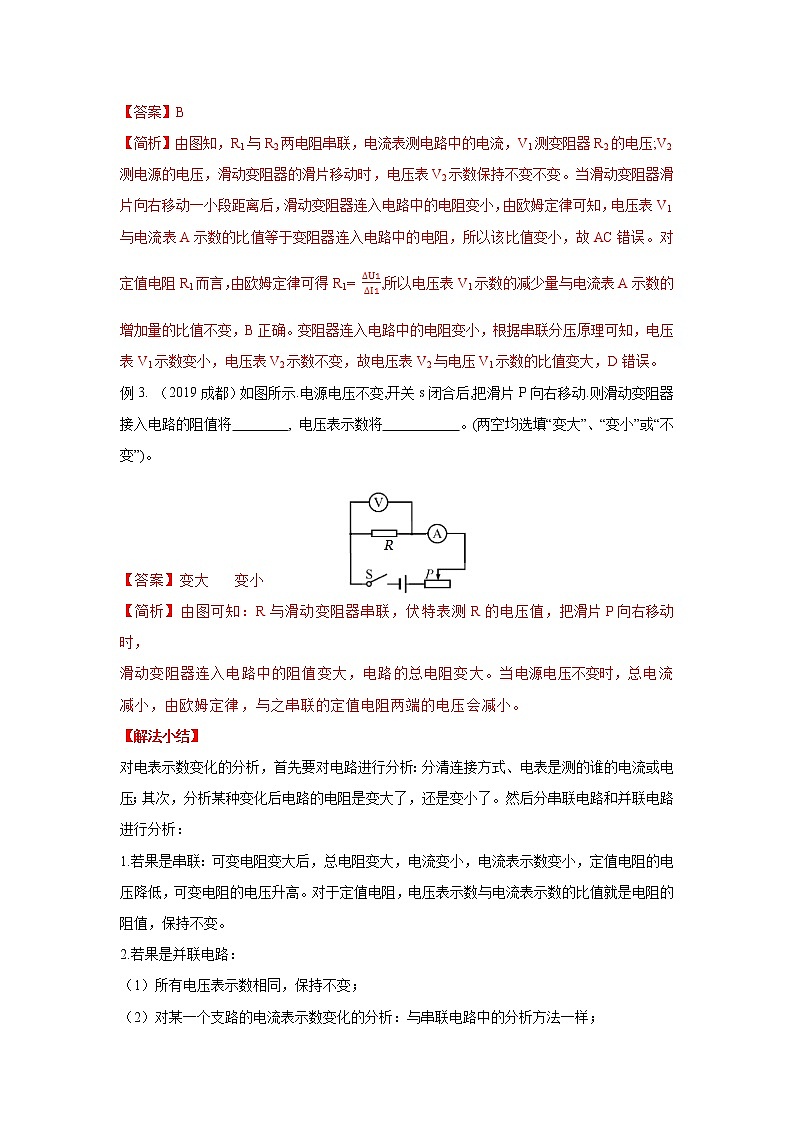

【简析】由图知，R1与R2两电阻串联，电流表测电路中的电流，V1测变阻器R2的电压;V2测电源的电压，滑动变阻器的滑片移动时，电压表V2示数保持不变不变。当滑动变阻器滑片向右移动一小段距离后，滑动变阻器连入电路中的电阻变小，由欧姆定律可知，电压表V1与电流表A示数的比值等于变阻器连入电路中的电阻，所以该比值变小，故AC错误。对定值电阻R1而言，由欧姆定律可得R1= ,所以电压表V1示数的减少量与电流表A示数的增加量的比值不变，B正确。变阻器连入电路中的电阻变小，根据串联分压原理可知，电压表V1示数变小，电压表V2示数不变，故电压表V2与电压V1示数的比值变大，D错误。
例3. （2019成都）如图所示.电源电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将 , 电压表示数将 。(两空均选填“变大”、“变小”或“不变”)。
【答案】变大 变小
【简析】由图可知：R与滑动变阻器串联，伏特表测R的电压值，把滑片P向右移动时，
滑动变阻器连入电路中的阻值变大，电路的总电阻变大。当电源电压不变时，总电流减小，由欧姆定律，与之串联的定值电阻两端的电压会减小。
【解法小结】
对电表示数变化的分析，首先要对电路进行分析：分清连接方式、电表是测的谁的电流或电压；其次，分析某种变化后电路的电阻是变大了，还是变小了。然后分串联电路和并联电路进行分析：
1.若果是串联：可变电阻变大后，总电阻变大，电流变小，电流表示数变小，定值电阻的电压降低，可变电阻的电压升高。对于定值电阻，电压表示数与电流表示数的比值就是电阻的阻值，保持不变。
2.若果是并联电路：
（1）所有电压表示数相同，保持不变；
（2）对某一个支路的电流表示数变化的分析：与串联电路中的分析方法一样；

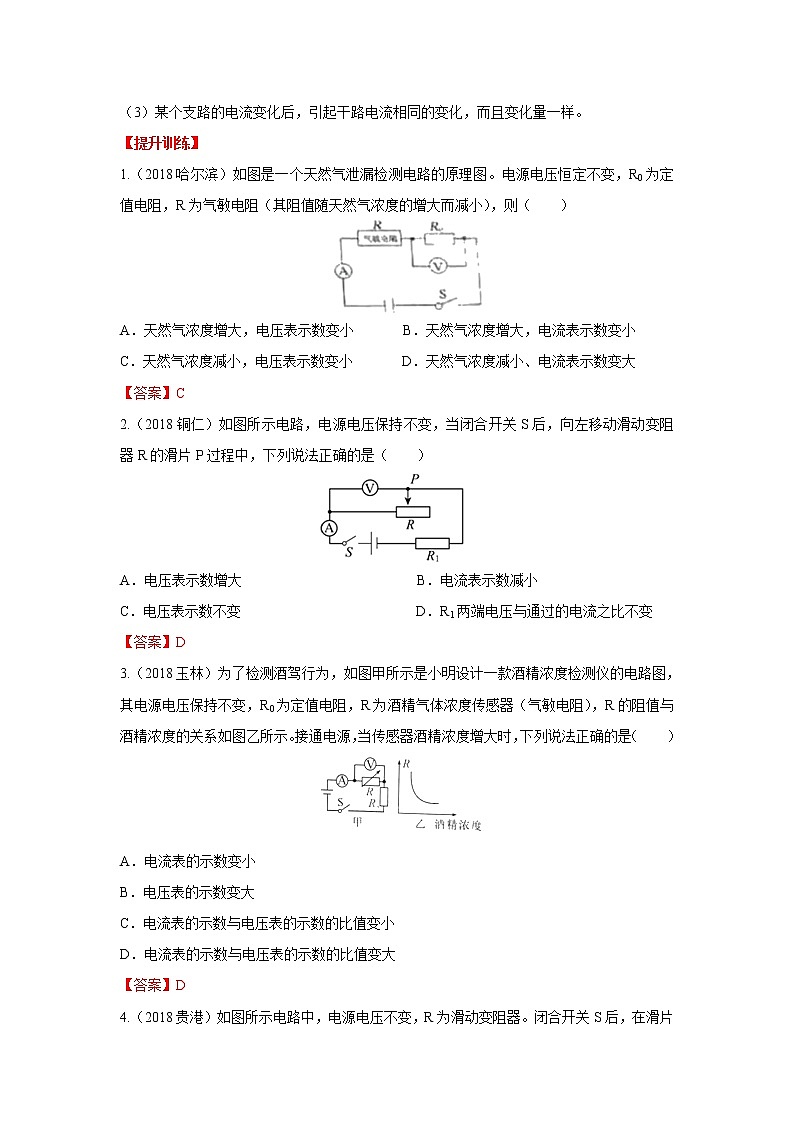

（3）某个支路的电流变化后，引起干路电流相同的变化，而且变化量一样。
【提升训练】
1.（2018哈尔滨）如图是一个天然气泄漏检测电路的原理图。电源电压恒定不变，R0为定值电阻，R为气敏电阻（其阻值随天然气浓度的增大而减小），则（ ）
A．天然气浓度增大，电压表示数变小 B．天然气浓度增大，电流表示数变小
C．天然气浓度减小，电压表示数变小 D．天然气浓度减小、电流表示数变大
【答案】C
2.（2018铜仁）如图所示电路，电源电压保持不变，当闭合开关S后，向左移动滑动变阻器R的滑片P过程中，下列说法正确的是（ ）
A．电压表示数增大 B．电流表示数减小
C．电压表示数不变 D．R1两端电压与通过的电流之比不变
【答案】D
3.（2018玉林）为了检测酒驾行为，如图甲所示是小明设计一款酒精浓度检测仪的电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。接通电源，当传感器酒精浓度增大时，下列说法正确的是（ ）
A．电流表的示数变小
B．电压表的示数变大
C．电流表的示数与电压表的示数的比值变小
D．电流表的示数与电压表的示数的比值变大
【答案】D
4.（2018贵港）如图所示电路中，电源电压不变，R为滑动变阻器。闭合开关S后，在滑片P向右移动的过程中，下列说法正确的是（ ）
A．电压表的示数不变，电路的总电阻变大 B．电压表的示数变大，电流表的示数变小
C．电压表的示数变大，灯泡变亮 D．电压表的示数变小，灯泡变暗
【答案】B
5.（2018北部湾）如图所示电路，电源电压保持不变，开关S闭合后，再闭合开关S1时，发生变化的是（ ）
A．灯L的亮度 B．电压表V的示数
C．电流表A的示数 D．电流表A1的示数
【答案】C
6.（2018福建）如图电路中，闭合开关S1、S2，电流表和电压表均有示数。若断开S2，则（ ）
A．电流表示数变小，电压表示数变小 B．电流表示数变小，电压表示数变大
C．电流表示数变大，电压表示数变小 D．电流表示数变大，电压表示数变大
【答案】A
7.（2019德阳）如图所示电路，电源电压保持不变，R为定值电阻。下列说法正确的是（ ）
A. 开关闭合前，电压表和电流表均无示数
B. 开关闭合后，滑片P向右移动的过程中，电压表的示数变小
C. 开关闭合后，滑片P向右移动的过程中，R的功率变大
D. 开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小
【答案】B
8.（2018自贡）如图所示的电路，电源电压保持不变，闭合开关S，当滑片P向左移动时，下列说法正确的是( )
A．电流表示数变小 B．电流表示数变大
C．电压表示数变小 D．电压表示数不变
【答案】B
9.（2018南充）在如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中( )
A．电压表V1示数不变，电压表V2示数变大
B．电流表A示数变大
C．电压表V2示数与电流表A示数的比值变小
D．电压表V1示数与电流表A示数的比值不变
【答案】D
10.（2018广安）根据交通部门统计，我国每年的交通事故中很多都是酒驾所造成的，所以现在交警加大了对酒驾的打击力度。图甲是酒精浓度测试仪的原理图，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变，当被检测者酒精浓度增加时（ ）
A. 电流表的示数减小 B. 电压表的示数增大
C. 电路总电阻增加 D. 电路总功率减小
【答案】B
11.（2019德阳）如图所示电路，电源电压保持不变，R为定值电阻。下列说法正确的是（ ）
A．开关闭合前，电压表和电流表均无示数
B．开关闭合后，滑片P向右移动的过程中，电压表的示数变小
C．开关闭合后，滑片P向右移动的过程中，R的功率变大
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小
【答案】B
12．（2019连云港）如图所示，电源电压U恒定，闭合开关S1和S2，在滑动变阻器滑片向上移动过程中（ ）
A．灯泡L的亮度不变 B．R2两端的电压变大
C．电流表A1的示数变大 D．A2电流表的示数变大
【答案】A
13.（2018百色）在如图所示的电路中，将开关S闭合时，电流表示数 ，电压表示数 （均选填“变大”、“变小”或“不变”）。
【答案】变大 变大
14.（2018宜宾）在图中E是电源，电压保持不变，R、R1、R2、R3均是定值电阻，S0、S是开关，Ⓥ、Ⓐ分别是电压表和电流表，S0与S均处于闭合状态。现将S断开，Ⓥ的示数_______，Ⓐ的示数_______。（选填“变大”、“变小”或“不变”）
【答案】(1) 变大 (2) 变大
