备战2022年中考物理能力拔高专练——电与磁

这是一份备战2022年中考物理能力拔高专练——电与磁，共35页。

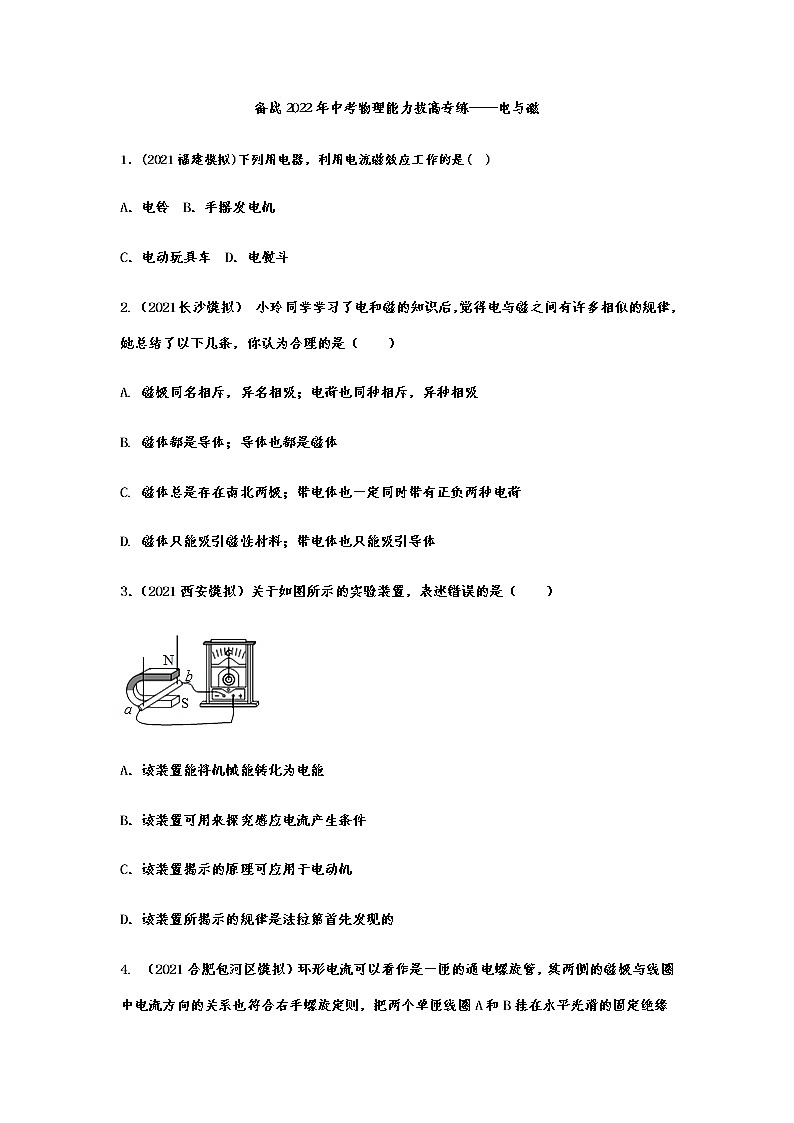

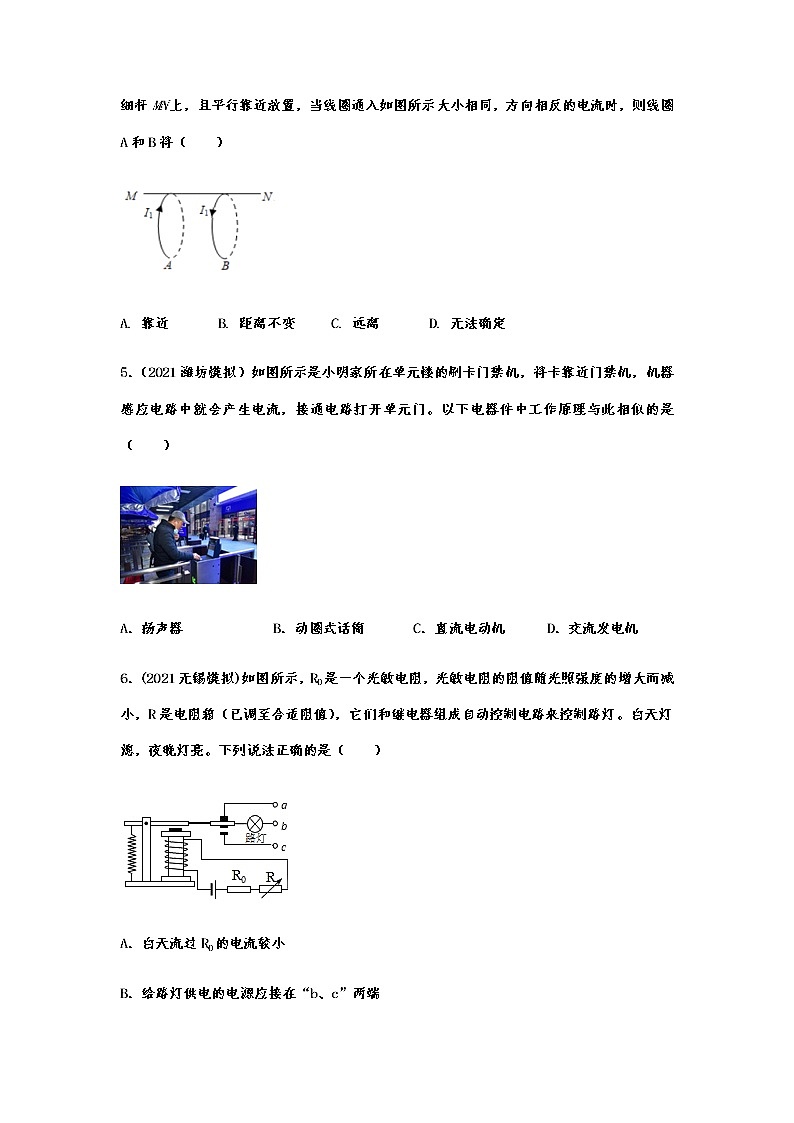

备战2022年中考物理能力拔高专练——电与磁1．(2021福建模拟)下列用电器，利用电流磁效应工作的是(  )A．电铃  B．手摇发电机C．电动玩具车  D．电熨斗2.（2021长沙模拟） 小玲同学学习了电和磁的知识后，觉得电与磁之间有许多相似的规律，她总结了以下几条，你认为合理的是（　　）A. 磁极同名相斥，异名相吸；电荷也同种相斥，异种相吸B. 磁体都是导体；导体也都是磁体C. 磁体总是存在南北两极；带电体也一定同时带有正负两种电荷D. 磁体只能吸引磁性材料；带电体也只能吸引导体3．（2021西安模拟）关于如图所示的实验装置，表述错误的是（　　）A．该装置能将机械能转化为电能 B．该装置可用来探究感应电流产生条件 C．该装置揭示的原理可应用于电动机 D．该装置所揭示的规律是法拉第首先发现的4. （2021合肥包河区模拟）环形电流可以看作是一匝的通电螺旋管，其两侧的磁极与线圈中电流方向的关系也符合右手螺旋定则，把两个单匝线圈A和B挂在水平光滑的固定绝缘细杆MN上，且平行靠近放置，当线圈通入如图所示大小相同，方向相反的电流时，则线圈A和B将（　　）A. 靠近       B. 距离不变     C. 远离       D. 无法确定5．（2021潍坊模拟）如图所示是小明家所在单元楼的刷卡门禁机，将卡靠近门禁机，机器感应电路中就会产生电流，接通电路打开单元门。以下电器件中工作原理与此相似的是（　　）A．扬声器 B．动圈式话筒 C．直流电动机 D．交流发电机6．(2021无锡模拟)如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增大而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯。白天灯熄，夜晚灯亮。下列说法正确的是（　　）A．白天流过R0的电流较小 B．给路灯供电的电源应接在“b、c”两端 C．如果将R的阻值调大一些，傍晚时路灯比原来迟一些亮 D．电源电压减小后，傍晚时路灯比原来早一些亮7. （2021深圳红岭中学模拟）如图所示为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知以下说法中正确的是（　　）A. 当开关S接a点时，仪表指针向右偏转B. 若将电源正负极对调，仪表指针偏转方向不变C. 保持滑片P的位置不变，开关S由a点换到b点，仪表示数变小D. 当开关S接a点，滑片P向上移动时，仪表示数变小8. （2021葫芦岛模拟）如图所示经，给手机无线充电时，充电板内的送电线圈产生交变磁场，使手机内的受电线圈感应到电磁信号，产生感应电流给手机电池充电。下列说法不正确的是（　　）A. 送电线圈利用电流的磁效应产生变化磁场B. 受电线圈利用电磁感应原理产生感应电流C. 手机充电的过程中，电能转化为化学能D. 受电线圈产生电流与电动机工作原理相似9．（2021绵阳模拟）录音机的磁带上附有一层硬磁性材料制成的小颗粒，如右图所示，录音时，声音先转变成强弱变化的电流，这样的电流通过录音磁头，产生了强弱变化的磁场，磁带划过磁头时，磁带上的小颗粒被强弱不同地磁化，于是记录了一连串有关磁性变化的信息。放音时，磁带贴着放音磁头运动，磁性强弱变化的磁带使放音磁头中产生变化的感应电流，电流经放大后使扬声器发声，这便“读”出了录音带中记录的信息。下列实验中和录音机的磁带放音时工作原理相同的是A．B．C．D．10. （2021茶陵模拟）如图所示，是一种自行车前轮的结构图，行驶中，磁铁靠近传感器时磁场能使其中的带电粒子发生偏转（即相当于通电导体在磁场中受力运动），产生一种信号，信号传入速度计能测出自行车行驶的速度和里程．下列能说明其原理的是图（    ）A.   B.   C.   D. 11. （2021石家庄四十二中三模）对下列各图的描述中，正确的是（　　）A. 甲图中导体棒ab竖直向上运动时，电流表指针将会摆动B. 乙图的实验表明电可以生磁C. 丙图的实验可以探究电磁铁磁性的强弱与电流的关系D. 丁图中螺线管上方小磁针静止时a端是S极12．（2021南京模拟）在下列如图有关电与磁实验的装置中，历史上第一次证明电流周围存在磁场的是（  ）A． B． C． D．13.（2021黄冈模拟）下列的四幅图，对应的说法正确的是（   ）            A. 如图通电导线周围存在着磁场，将小磁针移走，该磁场消失B. 如图闭合开关，通电螺线管右端为N极C. 如图此实验装置原理与发电机原理相同D. 如图实验研究的是通电导体在磁场中受到力的作用14．（2021北京模拟）如图，电磁铁AB正上方有一小磁针。闭合开关S，以下判断正确的是（　　）A．若小磁针N极向左转，则电磁铁B端为S极B．若小磁针N极向左转，则电源的左端为负极C．若滑动变阻器的滑片P向右移动，电磁铁的磁性增强D．移动滑动变阻器的滑片P，不影响电磁铁的磁性强弱15.(2021仪征扬子中学模拟)如图所示，ab 是放在 U 形磁铁中央的一段导体，且被两根细线悬挂着，ab 两端连接着导线，在虚线框中接入元件甲可探究电磁感应现象，接入元件乙可探究磁场对电流的作用，则甲乙分别为（   ） A．甲接电流表，乙接电源 B．甲接电源，乙接电流表 C．都是电流表 D．都是电源16. （2021孟津模拟）如图所示是一款新型无叶电风扇，与传统风扇相比：具有易清洁、气流稳、更安全等特点。它工作时，电动机将空气从进风口吸入，吸入的空气经压缩进入环形空腔，再从环形空腔上的细缝中高速吹出，导致周围更多的空气从另一侧流入出风口，风量被显著增大。下列有关说法不正确的是（　　）A. 传统风扇的扇叶上容易染尘是因为带电体能吸引轻小物体B. 环形空腔周围的空气流入出风口是因为出风口空气流速大，压强小C. 人吹电风扇会感觉凉快，主要是因为使用电风扇降低了室内的温度D. 该新型无叶风扇里面的电动机工作时是将机械能转化为电能17．（2021河南模拟）《论衡》中记载：“司南之杓、投之于地，其柢指南”。如图所示“柢”即握柄，是磁体的　 　（选填“N”或“S”）极。地磁的南极在地理的　 　极附近，最早发现地磁南北极和地理南北极不重合的是我国宋代学者沈括。18. （2021郑州外国语中学模拟）如图所示，AB和CD是两根固定且平行的光滑金属轨道，符号“×”代表垂直金属导轨向下的磁场，现将铜棒EF和GH垂直静止放在导轨上，当拉动铜棒EF向左运动时，铜棒GH会跟着向左运动。若将磁场方向改为与原来相反，仍然向左拉动铜棒EF，则GH的运动方向_______（选填“向左”或“向右”），理由是___________。19．（2021东营模拟）如图所示，条形磁体放在水平木桌上，闭合开关S，此时通电螺线管的左端为　 　极；当条形磁体受到的摩擦力增大时，滑动变阻器的滑片P应向　 　移动。20．（2021鞍山模拟）如图甲所示使烛焰在光屏上成清晰的像，将烛焰远离凸透镜后，光屏上的像变模糊了，此时将一眼镜放置在凸透镜前，光屏上的像又清晰了，此过程模拟了　   　眼的矫正过程。如图乙所示装置闭合开关，电磁铁的下端为　   　极；当滑片P向　   　移动时，吊着磁体的弹簧将伸长。21．（2021青海模拟）如图所示，根据小磁针的指向标出螺线管的N，S极和电流方向。22.(2021南宁模拟)请根据图 12 中小磁针 N 极的指向，标出磁体的 N、S 极，并标出磁感线的方向。23.(2021岳阳模拟)请在图中标出通电螺线管磁感线方向，在括号中标出电源的正负极。24．(2021福建模拟)在图中请根据电源标出螺线管的极性、磁感线方向和小磁针的极性．25.（2021娄底模拟）如图所示为一个通电螺线管，请根据其两端的极性，用箭头在A点标出电流的方向，在B点标出磁感线的方向。26．（2021南京模拟）如图所示，闭合开关根据小磁针N极指向，请在图中用箭头标出磁感线的方向，并标出电源的“正”“负”极。27. （2021上海罗南中学模拟）在图中，标出磁感线方向、小磁针的N极和电源的正、负极。28.（2021青岛模拟）如图所示，两根绝缘细线悬挂着的导体ab，放在U形磁铁中央，ab两端连接着导线。在虚线框中接入某种实验器材可进行相应的实验探究。（1）接入      可探究通电导体在磁场中受力的情况，与      工作原理相同。（2）接入      可探究电磁感应现象，与       工作原理相同。29．（2021南京模拟）用纸杯做以下物理小实验：(1)图甲中，用两个三角板和直尺量得纸杯杯口直径为______cm；(2)图乙中，纸杯底部有一圆孔，用塑料薄膜蒙住杯口，拍打薄膜发出声音，烛焰晃动，说明声音具有______；(3)图丙中，在纸杯旁用吸管吹气，纸杯向______（选填“左”或“右”）滚动，这是因为气体流速越大，压强越______；(4)图丁中，用与头发摩擦过的塑料吸管靠近纸杯一侧，纸杯被吸引。以下事例中原理与此相同的是______（填字母）。A．磁铁吸引铁屑B．挤压后的吸盘吸在瓷砖上C．干手搓开的新塑料袋吸在手上30．（2021青岛模拟）请设计一个电路，使电动机在人的操作下既能正转，也能反转。（1）请在图中画出两个单刀双掷开关、一个电动机的连接方式，并与电源接通。（2）根据连接好的电路说明两个开关是如何控制电动机正转和反转的。  31．（2021淮滨一中模拟）阅读短文，回答问题。智能洁具（智能马桶、全自动洗碗机、智能浴缸等）具有温水洗净、暖风烘干、杀菌等功能。某智能洁具为确保安全，插头带漏电保护装置，工作原理如图甲，连接洁具的火线与零线穿过环形铁芯，正常工作时，两线中的电流相等；若火线与零线中的电流不等，绕在铁芯上的线圈会产生电流，经放大后通过电磁铁吸起铁质开关S切断电源。这种洁具装有红外线感应装置，当人靠近时，感应装置自动升起洁具盖子；启动洗净功能，加热器将水快速加热至温控装置预设的温度，水泵喷水实施清洗，喷水杆采用纳米银（直径为纳米级的银单质）材料，杀菌效果好；清洗结束，暖风烘干机自动开启烘干功能。下表为该洁具的部分参数。（1）下列说法正确的是______。A．红外线感应装置利用超声波进行工作B．暖风烘干是靠增大面积来加快水的汽化C．喷水杆材料具有良好的导电性D．漏电保护装置内的火线与零线短路时，开关S不会被吸起（2）洁具正常工作，按最大喷水量用设定为38℃的温水清洗，加热器的效率为多少______？[水的比热容c＝4.2×103J/（kg•℃），室温为18℃]（3）图乙为洁具的温控装置原理图。R1是滑动变阻器，R2是热敏电阻，其阻值随温度升高而减小。当R1两端电压U1增大到一定值时，控制电路将切断加热电路实现对水温的控制。①适当______（填“增大”或“减小”）电源电压，可使控制水温的预设值升高；②电源电压设定为10V，当R1接入电路的阻值为6Ω时，R2的电功率为4W，此时加热电路恰好被切断。若预设的水温相对较高，则控制电压U1是多少______V。32.（2021江阴模拟）电梯为居民出入带来很大的便利，小明家住某小区某栋6楼，放学后乘电梯回家。小明查阅资料，了解到出于安全考虑，电梯都设置了超载自动报警系统，其工作原理如图甲所示，电路由工作电路和控制电路组成：在工作电路中，当电梯没有超载时，动触点K与静触点A接触，闭合开关S，电动机正常工作；当电梯超载时，动触点K与静触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作。在控制电路中，已知电源电压U=6V，保护电阻R1=100Ω，电阻式压力传感器（压敏电阻）R2的阻值随压力F大小变化如图乙所示，电梯自重和电磁铁线圈的阻值都忽略不计。（1）在控制电路中，当压敏电阻R2受到的压力F增大时，电磁铁的磁性___________（选填“增强”“减弱”或“不变”）。（2）若小明的体重为400N，他站在静止的电梯上，脚与电梯地面的总接触面积为0.04m2，则此时小明对电梯地面的压强为多少___________？（3）某次电梯正常运行时，测得通过电磁铁线圈电流为10mA，则此时电梯载重为多少___________？ （4）若电磁铁线圈电流达到20mA时，刚好接触静触点B，电铃发出警报声。当该电梯厢内站立总质量为 1000kg的乘客时，试通过计算说明电梯是否超载___________？（g取10N/kg）33. （2021镇江模拟）小明家的饮水机具有自动加水和加热两种功能，烧水时，先按一下加水按钮，自吸泵把水从水桶抽到壶内，当壶内水位达到规定容量时，自吸泵自动停止抽水；再按一下加热按钮，加热装置将对壶内的水加热．如图所示．“控制电路”中的热敏电阻R1的阻值随温度变化的曲线如图所示．电磁铁线圈电阻可忽略不计，“饮水机”共安装有2根加热电热丝和一根保温电热丝，当电磁铁线圈中电流大于或等于50mA时，继电器的衔铁被吸合，使加热电路断开，保温电路工作．当线圈中的电流小于或等于40mA时，继电器的衔铁被释放，使加热电路闭合．电磁继电器的电源两端电压 U=6V，饮水机的参数如表所示已知水的比热容c水=4.2×103 J/（kg· ℃），水的密度ρ水=1.0×103 kg/m3，g取10 N/kg，电热水机的铭牌数据如表.（1）电磁继电器的接线柱 ________ （M/N）应与家庭电路的火线相连．（2）如果自吸泵抽水效率为60%，求自吸泵将1.2 L水提升0.5 m消耗的电能 _____ . （3）加热电路中2根“220V 600W”电热丝的合理连接方式是 ___________ （ 并联/串联） （4）为了实现温度控制，饮水机加热电热丝（图中未画出）应该选择接在以下的 ____ ．A．AD端 B. BC端 C. AB端 D. CD端（5）假设饮水机内水温达到90℃时，温控电路就将电路切换到保温状态，此时滑动变阻器的阻值为 __________ Ω．（6）现将滑动变阻器R2的阻值适当调小，则该饮水机的保温范围将比原来 ____ （大/小）.        备战2022年中考物理能力拔高专练——电与磁参考答案1．(2021福建模拟)下列用电器，利用电流磁效应工作的是(  )A．电铃  B．手摇发电机C．电动玩具车  D．电熨斗【答案】A2.（2021长沙模拟） 小玲同学学习了电和磁的知识后，觉得电与磁之间有许多相似的规律，她总结了以下几条，你认为合理的是（　　）A. 磁极同名相斥，异名相吸；电荷也同种相斥，异种相吸B. 磁体都是导体；导体也都是磁体C. 磁体总是存在南北两极；带电体也一定同时带有正负两种电荷D. 磁体只能吸引磁性材料；带电体也只能吸引导体【答案】A3．（2021西安模拟）关于如图所示的实验装置，表述错误的是（　　）A．该装置能将机械能转化为电能 B．该装置可用来探究感应电流产生条件 C．该装置揭示的原理可应用于电动机 D．该装置所揭示的规律是法拉第首先发现的【答案】C。4. （2021合肥包河区模拟）环形电流可以看作是一匝的通电螺旋管，其两侧的磁极与线圈中电流方向的关系也符合右手螺旋定则，把两个单匝线圈A和B挂在水平光滑的固定绝缘细杆MN上，且平行靠近放置，当线圈通入如图所示大小相同，方向相反的电流时，则线圈A和B将（　　）A. 靠近       B. 距离不变     C. 远离       D. 无法确定【答案】C5．（2021潍坊模拟）如图所示是小明家所在单元楼的刷卡门禁机，将卡靠近门禁机，机器感应电路中就会产生电流，接通电路打开单元门。以下电器件中工作原理与此相似的是（　　）A．扬声器 B．动圈式话筒 C．直流电动机 D．交流发电机【答案】BD。6．(2021无锡模拟)如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增大而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯。白天灯熄，夜晚灯亮。下列说法正确的是（　　）A．白天流过R0的电流较小 B．给路灯供电的电源应接在“b、c”两端 C．如果将R的阻值调大一些，傍晚时路灯比原来迟一些亮 D．电源电压减小后，傍晚时路灯比原来早一些亮【答案】D。7. （2021深圳红岭中学模拟）如图所示为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知以下说法中正确的是（　　）A. 当开关S接a点时，仪表指针向右偏转B. 若将电源正负极对调，仪表指针偏转方向不变C. 保持滑片P的位置不变，开关S由a点换到b点，仪表示数变小D. 当开关S接a点，滑片P向上移动时，仪表示数变小【答案】D8. （2021葫芦岛模拟）如图所示经，给手机无线充电时，充电板内的送电线圈产生交变磁场，使手机内的受电线圈感应到电磁信号，产生感应电流给手机电池充电。下列说法不正确的是（　　）A. 送电线圈利用电流的磁效应产生变化磁场B. 受电线圈利用电磁感应原理产生感应电流C. 手机充电的过程中，电能转化为化学能D. 受电线圈产生电流与电动机工作原理相似【答案】D9．（2021绵阳模拟）录音机的磁带上附有一层硬磁性材料制成的小颗粒，如右图所示，录音时，声音先转变成强弱变化的电流，这样的电流通过录音磁头，产生了强弱变化的磁场，磁带划过磁头时，磁带上的小颗粒被强弱不同地磁化，于是记录了一连串有关磁性变化的信息。放音时，磁带贴着放音磁头运动，磁性强弱变化的磁带使放音磁头中产生变化的感应电流，电流经放大后使扬声器发声，这便“读”出了录音带中记录的信息。下列实验中和录音机的磁带放音时工作原理相同的是A．B．C．D．【答案】D10. （2021茶陵模拟）如图所示，是一种自行车前轮的结构图，行驶中，磁铁靠近传感器时磁场能使其中的带电粒子发生偏转（即相当于通电导体在磁场中受力运动），产生一种信号，信号传入速度计能测出自行车行驶的速度和里程．下列能说明其原理的是图（    ）A.   B.   C.   D. 【答案】B11. （2021石家庄四十二中三模）对下列各图的描述中，正确的是（　　）A. 甲图中导体棒ab竖直向上运动时，电流表指针将会摆动B. 乙图的实验表明电可以生磁C. 丙图的实验可以探究电磁铁磁性的强弱与电流的关系D. 丁图中螺线管上方小磁针静止时a端是S极【答案】BC12．（2021南京模拟）在下列如图有关电与磁实验的装置中，历史上第一次证明电流周围存在磁场的是（  ）A． B． C． D．【答案】C.13.（2021黄冈模拟）下列的四幅图，对应的说法正确的是（   ）            A. 如图通电导线周围存在着磁场，将小磁针移走，该磁场消失B. 如图闭合开关，通电螺线管右端为N极C. 如图此实验装置原理与发电机原理相同D. 如图实验研究的是通电导体在磁场中受到力的作用【答案】B．14．（2021北京模拟）如图，电磁铁AB正上方有一小磁针。闭合开关S，以下判断正确的是（　　）A．若小磁针N极向左转，则电磁铁B端为S极B．若小磁针N极向左转，则电源的左端为负极C．若滑动变阻器的滑片P向右移动，电磁铁的磁性增强D．移动滑动变阻器的滑片P，不影响电磁铁的磁性强弱【答案】B15.(2021仪征扬子中学模拟)如图所示，ab 是放在 U 形磁铁中央的一段导体，且被两根细线悬挂着，ab 两端连接着导线，在虚线框中接入元件甲可探究电磁感应现象，接入元件乙可探究磁场对电流的作用，则甲乙分别为（   ） A．甲接电流表，乙接电源 B．甲接电源，乙接电流表 C．都是电流表 D．都是电源【答案】A16. （2021孟津模拟）如图所示是一款新型无叶电风扇，与传统风扇相比：具有易清洁、气流稳、更安全等特点。它工作时，电动机将空气从进风口吸入，吸入的空气经压缩进入环形空腔，再从环形空腔上的细缝中高速吹出，导致周围更多的空气从另一侧流入出风口，风量被显著增大。下列有关说法不正确的是（　　）A. 传统风扇的扇叶上容易染尘是因为带电体能吸引轻小物体B. 环形空腔周围的空气流入出风口是因为出风口空气流速大，压强小C. 人吹电风扇会感觉凉快，主要是因为使用电风扇降低了室内的温度D. 该新型无叶风扇里面的电动机工作时是将机械能转化为电能【答案】CD17．（2021河南模拟）《论衡》中记载：“司南之杓、投之于地，其柢指南”。如图所示“柢”即握柄，是磁体的　 　（选填“N”或“S”）极。地磁的南极在地理的　 　极附近，最早发现地磁南北极和地理南北极不重合的是我国宋代学者沈括。【答案】S；北。18. （2021郑州外国语中学模拟）如图所示，AB和CD是两根固定且平行的光滑金属轨道，符号“×”代表垂直金属导轨向下的磁场，现将铜棒EF和GH垂直静止放在导轨上，当拉动铜棒EF向左运动时，铜棒GH会跟着向左运动。若将磁场方向改为与原来相反，仍然向左拉动铜棒EF，则GH的运动方向_______（选填“向左”或“向右”），理由是___________。【答案】    ①. 向左    ②. 同时改变电流方向和磁场方向，导体受力方向不变19．（2021东营模拟）如图所示，条形磁体放在水平木桌上，闭合开关S，此时通电螺线管的左端为　 　极；当条形磁体受到的摩擦力增大时，滑动变阻器的滑片P应向　 　移动。【答案】N；右。20．（2021鞍山模拟）如图甲所示使烛焰在光屏上成清晰的像，将烛焰远离凸透镜后，光屏上的像变模糊了，此时将一眼镜放置在凸透镜前，光屏上的像又清晰了，此过程模拟了　   　眼的矫正过程。如图乙所示装置闭合开关，电磁铁的下端为　   　极；当滑片P向　   　移动时，吊着磁体的弹簧将伸长。【答案】近视；S；a端（左）。21．（2021青海模拟）如图所示，根据小磁针的指向标出螺线管的N，S极和电流方向。【答案】由异名磁极相互吸引可知，通电螺线管的右端是S极，所以通电螺线管的左端是N极，右端为S极。根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，如图所示：22.(2021南宁模拟)请根据图 12 中小磁针 N 极的指向，标出磁体的 N、S 极，并标出磁感线的方向。【答案】23.(2021岳阳模拟)请在图中标出通电螺线管磁感线方向，在括号中标出电源的正负极。【答案】24．(2021福建模拟)在图中请根据电源标出螺线管的极性、磁感线方向和小磁针的极性．【答案】25.（2021娄底模拟）如图所示为一个通电螺线管，请根据其两端的极性，用箭头在A点标出电流的方向，在B点标出磁感线的方向。【答案】26．（2021南京模拟）如图所示，闭合开关根据小磁针N极指向，请在图中用箭头标出磁感线的方向，并标出电源的“正”“负”极。【答案】  27. （2021上海罗南中学模拟）在图中，标出磁感线方向、小磁针的N极和电源的正、负极。【答案】28.（2021青岛模拟）如图所示，两根绝缘细线悬挂着的导体ab，放在U形磁铁中央，ab两端连接着导线。在虚线框中接入某种实验器材可进行相应的实验探究。（1）接入      可探究通电导体在磁场中受力的情况，与      工作原理相同。（2）接入      可探究电磁感应现象，与       工作原理相同。【答案】（1）电源  电动机       （2）电流表  发电机29．（2021南京模拟）用纸杯做以下物理小实验：(1)图甲中，用两个三角板和直尺量得纸杯杯口直径为______cm；(2)图乙中，纸杯底部有一圆孔，用塑料薄膜蒙住杯口，拍打薄膜发出声音，烛焰晃动，说明声音具有______；(3)图丙中，在纸杯旁用吸管吹气，纸杯向______（选填“左”或“右”）滚动，这是因为气体流速越大，压强越______；(4)图丁中，用与头发摩擦过的塑料吸管靠近纸杯一侧，纸杯被吸引。以下事例中原理与此相同的是______（填字母）。A．磁铁吸引铁屑B．挤压后的吸盘吸在瓷砖上C．干手搓开的新塑料袋吸在手上【答案】7.20    能量    右    小    C    30．（2021青岛模拟）请设计一个电路，使电动机在人的操作下既能正转，也能反转。（1）请在图中画出两个单刀双掷开关、一个电动机的连接方式，并与电源接通。（2）根据连接好的电路说明两个开关是如何控制电动机正转和反转的。【答案】（1）电动机在人的操作下既能正转，也能反转，这表明不同的开关闭合时，通过电动机的电流方向是不同的，故要利用两个单刀双掷开关来改变电路中的电流方向，电路图如图所示：；（2）由图可知，当开关S1接B、开关S2接D时，电动机按照一个方向转动，当开关S1接A、开关S2接C时，电动机会向相反的方向转动。答：（1）如图；（2）当开关S1接B、开关S2接D时，电动机按照一个方向转动，当开关S1接A、开关S2接C时，电动机会向相反的方向转动。31．（2021淮滨一中模拟）阅读短文，回答问题。智能洁具（智能马桶、全自动洗碗机、智能浴缸等）具有温水洗净、暖风烘干、杀菌等功能。某智能洁具为确保安全，插头带漏电保护装置，工作原理如图甲，连接洁具的火线与零线穿过环形铁芯，正常工作时，两线中的电流相等；若火线与零线中的电流不等，绕在铁芯上的线圈会产生电流，经放大后通过电磁铁吸起铁质开关S切断电源。这种洁具装有红外线感应装置，当人靠近时，感应装置自动升起洁具盖子；启动洗净功能，加热器将水快速加热至温控装置预设的温度，水泵喷水实施清洗，喷水杆采用纳米银（直径为纳米级的银单质）材料，杀菌效果好；清洗结束，暖风烘干机自动开启烘干功能。下表为该洁具的部分参数。（1）下列说法正确的是______。A．红外线感应装置利用超声波进行工作B．暖风烘干是靠增大面积来加快水的汽化C．喷水杆材料具有良好的导电性D．漏电保护装置内的火线与零线短路时，开关S不会被吸起（2）洁具正常工作，按最大喷水量用设定为38℃的温水清洗，加热器的效率为多少______？[水的比热容c＝4.2×103J/（kg•℃），室温为18℃]（3）图乙为洁具的温控装置原理图。R1是滑动变阻器，R2是热敏电阻，其阻值随温度升高而减小。当R1两端电压U1增大到一定值时，控制电路将切断加热电路实现对水温的控制。①适当______（填“增大”或“减小”）电源电压，可使控制水温的预设值升高；②电源电压设定为10V，当R1接入电路的阻值为6Ω时，R2的电功率为4W，此时加热电路恰好被切断。若预设的水温相对较高，则控制电压U1是多少______V。【答案】D    80%    减小    6    32.（2021江阴模拟）电梯为居民出入带来很大的便利，小明家住某小区某栋6楼，放学后乘电梯回家。小明查阅资料，了解到出于安全考虑，电梯都设置了超载自动报警系统，其工作原理如图甲所示，电路由工作电路和控制电路组成：在工作电路中，当电梯没有超载时，动触点K与静触点A接触，闭合开关S，电动机正常工作；当电梯超载时，动触点K与静触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作。在控制电路中，已知电源电压U=6V，保护电阻R1=100Ω，电阻式压力传感器（压敏电阻）R2的阻值随压力F大小变化如图乙所示，电梯自重和电磁铁线圈的阻值都忽略不计。（1）在控制电路中，当压敏电阻R2受到的压力F增大时，电磁铁的磁性___________（选填“增强”“减弱”或“不变”）。（2）若小明的体重为400N，他站在静止的电梯上，脚与电梯地面的总接触面积为0.04m2，则此时小明对电梯地面的压强为多少___________？（3）某次电梯正常运行时，测得通过电磁铁线圈电流为10mA，则此时电梯载重为多少___________？ （4）若电磁铁线圈电流达到20mA时，刚好接触静触点B，电铃发出警报声。当该电梯厢内站立总质量为 1000kg的乘客时，试通过计算说明电梯是否超载___________？（g取10N/kg）【答案】    (1). 增强    (2). 1×104Pa    (3). 6×103 N    (4). 超载【解析】（1）[1]从图甲中可以看出定值电阻R1与压敏电阻R2串联，从图乙中可以看出，当压敏电阻R2受到的压力F增大时，压敏电阻R2减小，故此时电路中电流变大，因此电磁铁磁性增强。（2）[2]小明站在水平的电梯面上此时小明对电梯地面的压强（3）[3]通过电磁铁线圈电流为10mA时，电磁铁所在电路中的总电阻由串联电路特点可得由图乙可知，此时压敏电阻R2受到的压力故电梯载重为 6×103 N 。   （4）[4]该电梯厢内站立总质量为 1000kg的乘客时，乘客对电梯的压力由图乙可知，当压力时，压敏电阻的阻值此时电磁铁所在电路的电流所以，此时电梯超载。33. （2021镇江模拟）小明家的饮水机具有自动加水和加热两种功能，烧水时，先按一下加水按钮，自吸泵把水从水桶抽到壶内，当壶内水位达到规定容量时，自吸泵自动停止抽水；再按一下加热按钮，加热装置将对壶内的水加热．如图所示．“控制电路”中的热敏电阻R1的阻值随温度变化的曲线如图所示．电磁铁线圈电阻可忽略不计，“饮水机”共安装有2根加热电热丝和一根保温电热丝，当电磁铁线圈中电流大于或等于50mA时，继电器的衔铁被吸合，使加热电路断开，保温电路工作．当线圈中的电流小于或等于40mA时，继电器的衔铁被释放，使加热电路闭合．电磁继电器的电源两端电压 U=6V，饮水机的参数如表所示已知水的比热容c水=4.2×103 J/（kg· ℃），水的密度ρ水=1.0×103 kg/m3，g取10 N/kg，电热水机的铭牌数据如表.（1）电磁继电器的接线柱 ________ （M/N）应与家庭电路的火线相连．（2）如果自吸泵抽水效率为60%，求自吸泵将1.2 L水提升0.5 m消耗的电能 _____ . （3）加热电路中2根“220V 600W”电热丝的合理连接方式是 ___________ （ 并联/串联） （4）为了实现温度控制，饮水机加热电热丝（图中未画出）应该选择接在以下的 ____ ．A．AD端 B. BC端 C. AB端 D. CD端（5）假设饮水机内水温达到90℃时，温控电路就将电路切换到保温状态，此时滑动变阻器的阻值为 __________ Ω．（6）现将滑动变阻器R2的阻值适当调小，则该饮水机的保温范围将比原来 ____ （大/小）.【答案】    ①. M    ②. 10J    ③. 并联    ④. C    ⑤. 70    ⑥. 小
