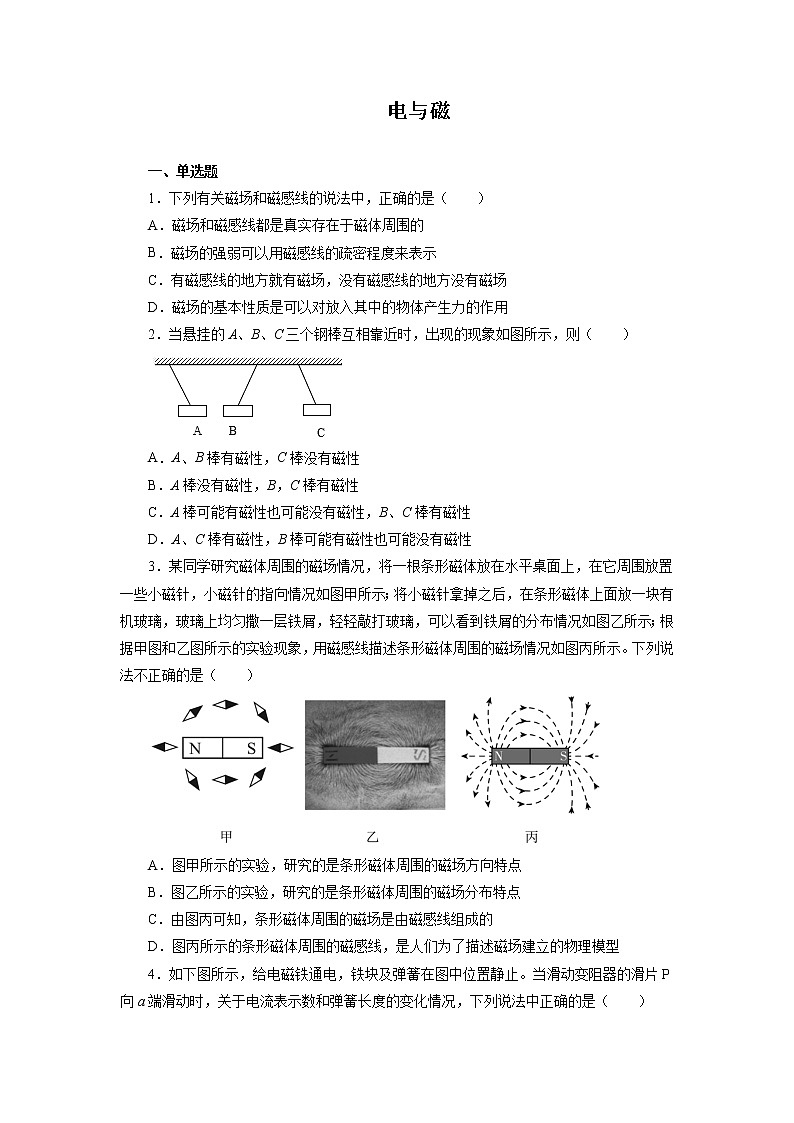

    2022年中考物理一轮复习能力提升练习:电与磁01
    2022年中考物理一轮复习能力提升练习:电与磁02

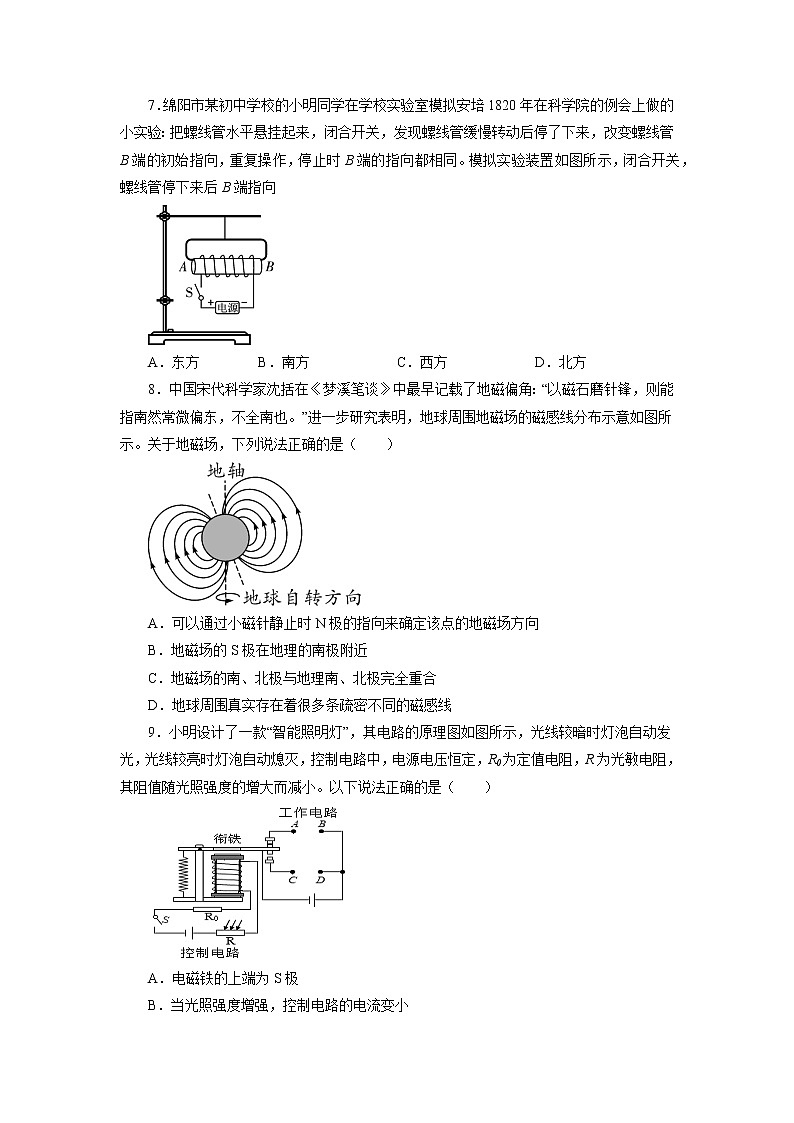

    2022年中考物理一轮复习能力提升练习:电与磁03
    还剩9页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2022年中考物理一轮复习能力提升练习:电与磁

    展开
    这是一份2022年中考物理一轮复习能力提升练习:电与磁,共12页。试卷主要包含了单选题,填空题,作图题,实验题,计算题等内容,欢迎下载使用。

    电与磁



    一、单选题

    1.下列有关磁场和磁感线的说法中,正确的是(  )

    A.磁场和磁感线都是真实存在于磁体周围的

    B.磁场的强弱可以用磁感线的疏密程度来表示

    C.有磁感线的地方就有磁场,没有磁感线的地方没有磁场

    D.磁场的基本性质是可以对放入其中的物体产生力的作用

    2.当悬挂的ABC三个钢棒互相靠近时,出现的现象如图所示,则(  )

    AAB棒有磁性,C棒没有磁性

    BA棒没有磁性,BC棒有磁性

    CA棒可能有磁性也可能没有磁性,BC棒有磁性

    DAC棒有磁性,B棒可能有磁性也可能没有磁性

    3.某同学研究磁体周围的磁场情况,将一根条形磁体放在水平桌面上,在它周围放置一些小磁针,小磁针的指向情况如图甲所示;将小磁针拿掉之后,在条形磁体上面放一块有机玻璃,玻璃上均匀撒一层铁屑,轻轻敲打玻璃,可以看到铁屑的分布情况如图乙所示;根据甲图和乙图所示的实验现象,用磁感线描述条形磁体周围的磁场情况如图丙所示。下列说法不正确的是(  )

    A.图甲所示的实验,研究的是条形磁体周围的磁场方向特点

    B.图乙所示的实验,研究的是条形磁体周围的磁场分布特点

    C.由图丙可知,条形磁体周围的磁场是由磁感线组成的

    D.图丙所示的条形磁体周围的磁感线,是人们为了描述磁场建立的物理模型

    4.如下图所示,给电磁铁通电,铁块及弹簧在图中位置静止。当滑动变阻器的滑片Pa端滑动时,关于电流表示数和弹簧长度的变化情况,下列说法中正确的是(  )

    A.电流表的示数增大,弹簧的长度增加 B.电流表的示数增大,弹簧的长度减小

    C.电流表的示数减小,弹簧的长度增加 D.电流表的示数减小,弹簧的长度减小

    5.电子车票,也称无纸化车票,乘客网上购票后,直接通过刷身份证扫手机即可顺利进站。如图所示,这是乘客通过刷身份证进站时的情景,将身份证靠近检验口,机器感应电路中就会产生电流,从而识别乘客身份。与这一原理相同的是(  )

    A            B

    C        D

    6.下图为直流电动机的两个不同时刻的工作原理图,下列分析不正确的是(  )



    A.导线ab中的电流在这两个时刻方向不同,受到的磁场力方向也不同

    B.甲乙两图中的线圈再转动90度角,都能到达平衡位置

    C.由上往下看,线圈中电流均为顺时针方向

    D.如果电动机持续转动,则电动机内外流的都是直流电

    7.绵阳市某初中学校的小明同学在学校实验室模拟安培1820年在科学院的例会上做的小实验:把螺线管水平悬挂起来,闭合开关,发现螺线管缓慢转动后停了下来,改变螺线管B端的初始指向,重复操作,停止时B端的指向都相同。模拟实验装置如图所示,闭合开关,螺线管停下来后B端指向

    A.东方 B.南方 C.西方 D.北方

    8.中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角:以磁石磨针锋,则能指南然常微偏东,不全南也。进一步研究表明,地球周围地磁场的磁感线分布示意如图所示。关于地磁场,下列说法正确的是(  )

    A.可以通过小磁针静止时N极的指向来确定该点的地磁场方向

    B.地磁场的S极在地理的南极附近

    C.地磁场的南、北极与地理南、北极完全重合

    D.地球周围真实存在着很多条疏密不同的磁感线

    9.小明设计了一款智能照明灯,其电路的原理图如图所示,光线较暗时灯泡自动发光,光线较亮时灯泡自动熄灭,控制电路中,电源电压恒定,R0为定值电阻,R为光敏电阻,其阻值随光照强度的增大而减小。以下说法正确的是(  )

    A.电磁铁的上端为S

    B.当光照强度增强,控制电路的电流变小

    C.当光照强度减弱,电磁铁的磁性增强

    D.灯泡应设计在AB两接线柱之间

    10.将导体、开关和灵敏电流表用导线连接,导体放置在磁极间,如图所示。下列说法正确的是(  )

    A.开关闭合,磁铁不动,水平向左快速移动,指针不偏转

    B.磁极对调后,开关闭合,水平向右快速运动,指针要偏转

    C.开关闭合,竖直上下运动,指针要偏转

    D.开关断开,快速运动,指针可能偏转

    11.如图所示是某同学自制的玩具电动机,一块钕铁椭圆形磁铁吸在干电池底部,将一段裸露的铜线折成矩形线框,上边与电池正极接触,下边搭接在磁铁上,观察到线框顺时针转动,则(  )

    A.该过程中机械能转化为电能

    B.线框左右两边所受磁场力方向相同

    C.若仅调换电池两极,线框将逆时针转动

    D.若仅调换磁铁两极,线框仍顺时针转动

    二、填空题

    12.图甲的司南是我国古代的指南针,司南静止时长柄指向南方,则长柄相当于小磁针的 _______ 极;图乙是我国古代发明的火箭,它利用火药燃烧产生的燃气推动火箭发射,这个过程中的能量转化和现代四冲程汽油机的 _______ 冲程相同。

    13.现在很多大型商场都安装行如图甲所示的聪明的电梯,载人和不载人时电梯运行的速度会发生变化,这种电梯的简易控制电路如图乙所示,图中压力传感器R的阻值会随压力的增大而减小,当人站在电梯上,则电磁铁的磁性变______,衔铁与触点______(选填“1”“2”)接触,电动机的转速变______

    14.小明同学利用课余时间制作一个简易的电磁铁,并设计了如图所示的电路来探究电磁铁的磁性强弱与什么因素有关。

    1)在本实验中,要想判断电磁铁的磁性强弱,可通过观察其___________

    2)若将滑片P向右缓慢滑动,发现部分大头针从电磁铁上落下来,这一现象表明___________

    15.小珊用如图所示的电路探究电生磁现象,当闭合开关,条形磁铁上方的弹簧变短了,通电螺线管的下端是______极(选填“N”“S”),当滑动变阻器的滑片向B端滑动的过程中,弹簧______(选填变长变短不变)。

    16.中考考生进入考场前均要进行安检,如图所示为安检时使用的某种金属探测器。当探测器靠近金属物体时就会产生涡电流(感应电流),探测器发出警报,这种现象叫做________现象。发电机和电动机中,________机也是利用这个原理制成的。

    17.如图所示是一种动圈式耳机的内部结构示意图。当音圈中有大小和方向反复变化的电流通过时,音圈带动音膜振动发声,这是由于磁场对______有力的作用,此现象中能量的转化情况是______

    18.家庭电路中超负荷是指电路中的电流过大,出现上述情况时,电路中的熔断器或空气开关会自动切断电路,熔断器中的熔丝熔断是电流的______效应引起的;而空气开关(如图所示)切断电路是电流的______效应引起的;如果只让家庭电路中的一个用电器正常工作0.5h,使标有3000r/(kw·h)的电能表表盘转动1500r,则此用电器功率是________W

    19.如图所示是一款自动清洁地面的扫地机器人,它主要是利用电动机来工作的,其中电动机的原理如图_______(选填)。人可以利用遥控器操控它的工作状态,遥控器是利用_______(选填超声波红外线)向机器人发送指令的。

    三、作图题

    20.如图所示,请在图中标出电源的“+”“—”极,并用箭头标出磁感线的方向。

    21.如图甲所示的磁悬浮地球仪的球体内有一个条形磁体,下方底座内有一个电磁铁。开关闭合后,地球仪就可以悬浮在空中。图乙是其内部结构示意图,请根据图示磁感线的方向,在图乙中标出球体内条形磁体的NS极和电源的“+、一极。

    四、实验题

    22.为探究影响电磁铁磁性强弱的因素,小南用电池(电压一定)、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材,进行如图所示的简易实验。

    1)他将导线绕在铁钉上制成简易电磁铁,并巧妙地通过______来显示电磁铁磁性的强弱;

    2)连接好电路,使变阻器连入电路的阻值较大,闭合开关,观察到如图甲所示的情景。接着,移动变阻器滑片,使其连入电路的阻值变小,观察到图乙所示的情景,比较图甲和乙,可知______图中的电流较小,从而发现,通过电磁铁的电流越______(选填)磁性越强;

    3)实验中还可以改变______来改变电磁铁的磁性强弱。

    23.在安装直流电动机模型的实验中,小明将组装好的电动机模型、滑动变阻器、电源、开关串联起来如图甲所示。

    1)小明闭合开关,发现线圈不转,他用手轻轻转了一下线圈,电动机模型开始正常转动。线圈原来不转的原因是______

    2)若要电动机转速加快,小明应将滑动变阻器的滑片向______移动;

    3)接下来,小明把永磁铁换成图乙所示的电磁铁,并将电磁铁线圈的两个接线柱MN分别与电刷AB相连,使电磁铁线圈与电动机模型线圈并联后,合用一个电源。当对调接在电源正、负极上的导线时,电动机线圈转动的方向会不会改变?答:______,理由是______

    4)完成以上实验后,小明取下图中的电源换上小灯泡,在模型的转轴上饶上细线,如图丙所示,然后快速拉动细线,使线圈转动起来,结果小灯泡发光,此时这个模型就相当于______机;

    5)电动机工作时将电能转化为______能。这台电动机正常工作时,两端的电压为6V,通过的电流为1A,若此线圈的电阻为,它的电功率是______W,这台电动机的效率约是______

    24.如图是探究导体在磁场中产生感应电流的条件的实验装置,导体棒 ab 是闭合电路的一部分,实验观察到的现象记录如图。

    实验序号

    磁场方向

    体棒ab运动方向

    电流计指针偏转情况

    1

    向上

    向左

    向左偏转

    2

    向右

    向右偏转

    3

    上下运动

    基本不动

    4

    向下

    向左

    向右偏转

    5

    向右

    向左偏转

    6

    上下运动

    基本不动

    1)实验时电路中是否产生感应电流是通过观察___________来判断;

    2)由实验可知,闭合电路中的部分导体在磁场中做_________磁感线运动时,电路中产生感应电流。生活中的___________(选填发电机电动机)就是利用这个原理来工作的。

    3)分析图的实验记录可知,磁场方向相同时,若导体棒左右运动方向改变,应电流的方向将________(选填不变改变)。

    五、计算题

    25.某家用电热水器,其工作模式和相关参数如下表所示。图为电热水器的原理图,包括工作电路和控制电路两部分,通过电磁继电器自动控制电热水器实现加热状态和保温状态的挡位变换。R0R1为电热丝,R2为滑动变阻器,R为热敏电阻(置于电热水器内),其阻值随温度的升高而减小。红灯、绿灯是电热水器工作时的指示灯,忽略指示灯对电路的影响。

    (1)分析说明当绿灯亮时,电热水器处于保温状态还是加热状态?

    (2)R1工作时的电阻是多大?

    (3)该电热水器处于加热状态时,工作4.2min,可使1L水的温度升高40,则该电热水器的效率是多少?[,计算结果精确到0.1%]

    电源

    220V 50Hz

    加热功率

    800W

    保温功率

    40W

    水容量

    1.0L















    参考答案

    1B

    2C

    3C

    4D

    5D

    6D

    7D

    8A

    9D

    10B

    11C

    12S        做功

    13      2

    14.大铁钉吸引大头针的数量多少     电磁铁的磁性强弱与电流强度有关

    15N     变短

    16 电磁感应     发电

    17.通电导体(电流)     电能转化为机械能

    18.热          1000

    19.甲     红外线

    20

    21

    22 吸起大头针的多少               螺线管的匝数

    23.线圈刚好处在平衡位置          不会     电流方向和磁场方向同时改变     发电     机械能和内     6     83.3%

    24.电流计的指针偏转情况     切割     发电机     改变

    25(1)保温状态;(2)1149.(3)83.3%
