2022年中考物理考点实验专题训练——凸透镜成像规律

这是一份2022年中考物理考点实验专题训练——凸透镜成像规律，共11页。

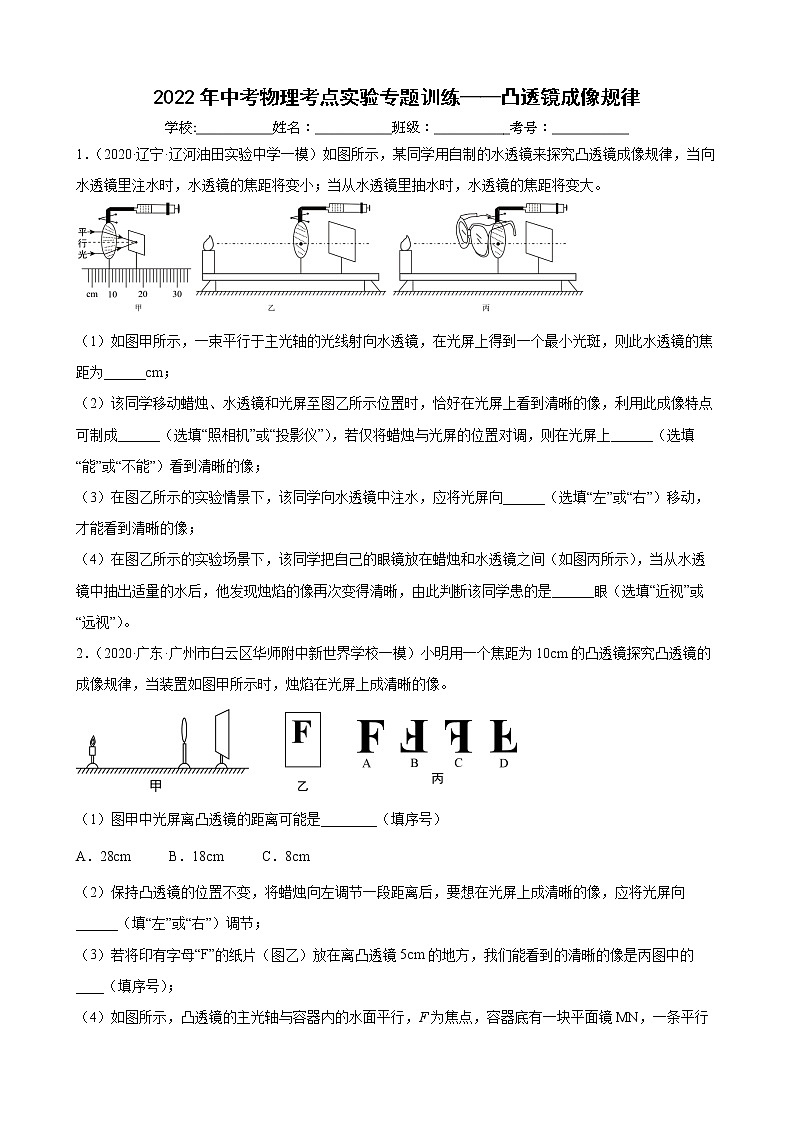

2022年中考物理考点实验专题训练——凸透镜成像规律学校:___________姓名：___________班级：___________考号：___________1．（2020·辽宁·辽河油田实验中学一模）如图所示，某同学用自制的水透镜来探究凸透镜成像规律，当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大。（1）如图甲所示，一束平行于主光轴的光线射向水透镜，在光屏上得到一个最小光斑，则此水透镜的焦距为______cm；（2）该同学移动蜡烛、水透镜和光屏至图乙所示位置时，恰好在光屏上看到清晰的像，利用此成像特点可制成______（选填“照相机”或“投影仪”），若仅将蜡烛与光屏的位置对调，则在光屏上______（选填“能”或“不能”）看到清晰的像；（3）在图乙所示的实验情景下，该同学向水透镜中注水，应将光屏向______（选填“左”或“右”）移动，才能看到清晰的像；（4）在图乙所示的实验场景下，该同学把自己的眼镜放在蜡烛和水透镜之间（如图丙所示），当从水透镜中抽出适量的水后，他发现烛焰的像再次变得清晰，由此判断该同学患的是______眼（选填“近视”或“远视”）。2．（2020·广东·广州市白云区华师附中新世界学校一模）小明用一个焦距为10cm的凸透镜探究凸透镜的成像规律，当装置如图甲所示时，烛焰在光屏上成清晰的像。 　　 　　（1）图甲中光屏离凸透镜的距离可能是________（填序号）A．28cm       B．18cm       C．8cm（2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，应将光屏向______（填“左”或“右”）调节；（3）若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，我们能看到的清晰的像是丙图中的____（填序号）；（4）如图所示，凸透镜的主光轴与容器内的水面平行，F为焦点，容器底有一块平面镜MN，一条平行于主光轴的光线射向凸透镜。请画出：①该入射光线经凸透镜射向水面的光线；②射入水中的折射光线；③经水中平面镜反射后的反射光线________。3．（2021·山东河东·二模）在“探究凸透镜成像规律”的实验时，将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，当蜡烛和光屏如图位置所示时，光屏上承接到烛焰清晰的像。（1）实验时，应调节凸透镜的主光轴与光具座___________（选填“平行”或“垂直”）（2）图中，所示的实验现象能够说明___________（选填“照相机”“幻灯机”或“放大镜”）的成像特点。（3）保持透镜在50cm刻度线不动，如果想在光屏上得到更大的清晰的像，应进行的操作___________（选填符号）。A．蜡烛和光屏都向左移B．蜡烛和光屏都向右移C．蜡烛左移，光屏右移（4）保持凸透镜和光屏的位置不动，将一副眼镜的镜片放在蜡烛和凸透镜之间，将蜡烛向左移动适当距离后，光屏上重新承接到烛焰清晰的像，则该副眼镜是___________（选填“近视”或“远视”）眼镜。4．（2021·山东中区·模拟预测）小亮的爷爷看报纸时需要用放大镜才能看清。（1）小亮透过放大镜观看周围时发现：如图甲所示，离他比较远的钟表竟然呈现了倒立、缩小的样子；随着他走近钟表，如图乙所示，又观察到钟表___________的样子。针对以上现象，小亮思考了下面四个问题，其中最有探究价值且易于探究的科学问题是___________（选填序号）A．凸透镜在什么条件下能成什么样的像？B．物体通过凸透镜所成的像都有哪些种类？C．凸透镜的成像情况与物、镜间的距离有何关系？D．物体通过凸透镜的成像情况都与哪些因素有关？（2）小亮想用家中的蜡烛、白纸板和凸透镜进行探究，还需要用到的测量仪器是___________。（3）如图丙所示，小亮将蜡烛、凸透镜、白纸板沿直线依次放在桌面上，点燃蜡烛后，调节凸透镜和白纸板的高度，使像成在白纸板的中心。（4）接着小亮进行了多次实验和测量，并将测量情况记录在下表中。实验序号物、镜间的距离u/cm成像的特点130倒立缩小的像225倒立缩小的像320倒立缩小的像415倒立放大的像510倒立放大的像小亮分析表中数据，得出结论：物体距离凸透镜大于15cm时成倒立缩小的像，物体距离凸透镜小于或等于15cm成倒立放大的像。同学小华看了小亮的数据后，有不同看法，他认为结论是：物体距离凸透镜大于或等于20cm成倒立缩小的像，物体距离凸透镜小于20cm成倒立放大的像。为解决争议，他们想在物、镜间距离是15-20cm的范围内继续多做几次实验，找到___________，使结论更可靠。5．（2021·广东·惠州一中二模）在“探究凸透镜成像规律”的实验中：（1）由图甲可知，该凸透镜的焦距是___________，实验前，在摆放凸透镜、蜡烛和光屏时，要求三者的中心在___________。（2）如图乙所示，若想在光屏上（光屏未画出）得到烛焰清晰放大的实像，则烛焰应位于透镜左侧、、、四个位置中的___________位置。（3） 若把图丙中的凸透镜换成“水凸透镜”，当向“水凸透镜”减少水量，使其变薄、焦距变长时，光屏上原来清晰的像变得模糊不清，要想重新得到清晰的像，应将光屏向___________（填“远离透镜”或“靠近透镜”）的方向移动；也可以不改变光屏的位置，在图丙凸透镜左侧的方框中放一个焦距适合的___________透镜进行调节，这就是___________（填“近视”“远视”）眼矫正原理。6．（2021·辽宁·阜新市教育服务中心一模）在探究“凸透镜成像规律”的实验中：（1）实验所用凸透镜的焦距为___________cm。（2）某次实验情形如图乙所示，此时光屏上恰好得到烛焰清晰的、___________的实像（选填“正立”或“倒立”）；当把蜡烛放在光具座35cm处时，在凸透镜另一侧向___________ 移动光屏，会在光屏上得到一个清晰的实像，此成像特点与_________原理相同（选填“照相机”“投影仪”或“放大镜”）；这时若将蜡烛和光屏位置互换，光屏上___________再次得到烛焰清晰的像（选填“能”或“不能”）。（3）丙、丁两图，表示近视眼和远视眼的成像原理，需佩戴凸透镜矫正的是___________图。7．（2021·福建省宁德市教师进修学院二模）在“探究凸透镜成像规律”的实验中，如图所示，凸透镜焦距为10 cm：（1）调节烛焰、凸透镜和光屏的中心大致在___________。（2）若光屏上已呈现烛焰清晰的像，生活中的___________（选填“照相机”、“投影仪”或“放大镜”）利用了这个成像原理。保持凸透镜位置不变，将蜡烛向左移动一小段距离，要再次在光屏上得到清晰的像，应将光屏向___________移动。 （3）把一眼镜放在蜡烛和凸透镜之间，发现光屏上原本清晰的像变模糊了，向右移动光屏，光屏上的像又变清晰了，那么这个眼镜是___________（选填“近视”或“远视”）眼镜。（4）如图所示，保持蜡烛与光屏在光具座上的位置不动，应将凸透镜移到光具座______cm刻度线处，光屏上会再次出现清晰倒立、___________（选填“放大”或“缩小”）的实像。8．（2021·湖南·长沙市教育科学研究院基础教育研究所模拟预测）小亮正在做“探究凸透镜成像规律”的实验：（1）当蜡烛、凸透镜与光屏位置如图甲所示时，光屏上出现了蜡烛清晰的像，根据此成像原理，可以制成生活中的_________。（2）他拿着爷爷的老花镜放在凸透镜的前方（如图乙），调整光屏的位置，直到光屏上出现清晰的像，现在他将老花镜拿走，则应将光屏向______移才会在光屏上再次出现清晰的像。9．（2021·辽宁普兰店·一模）小强在探究“凸透镜成实像时，像距与物距的关系”的实验中，所用的实验器材：凸透镜、蜡烛、光屏、带刻度尺的光具座和打火机。实验装置如图所示。（1）将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛，调整凸透镜和光屏的高度，使___________、凸透镜和光屏的中心大致在同一高度上。（2）记录的实验数据如下表。物距14161820222426像距35272220181716①请在方格纸。上画出像距与物距的关系图像。___________②分析图像可得出的探究结论是：___________。（3）小强得出探究结论后，又用上述器材做了一个实验。把蜡烛放在光具座上的0刻线处，凸透镜放在25cm刻线处，如图所示。移动光屏在Ⅰ位置找到清晰的像；保持蜡烛和光屏不动，只移动凸透镜，当凸透镜向某一方向移动到Ⅱ位置时，又看到在光屏上成清晰的像。结合所画图像，判断下列说法正确的是___________。（至少有两个选项正确，将正确选项的字母填在横线上）A．光屏在Ⅰ位置，光屏上的像是倒立、缩小的B．透镜在Ⅱ位置，光屏上的像是倒立、放大的C．Ⅰ位置在刻线之间D．Ⅱ位置在刻线之间10．（2020·江苏·句容市教师发展中心二模）小金在实验室找到了一片如甲图所示的透镜，小金判断它是凸透镜。接下来小金利用这片凸透镜进行了凸透镜成像的实验。（1）当蜡烛、透镜和光屏在如图乙所示位置时，光屏上恰好能够得到一个清晰的像，这个像的特征是倒立、______、的实像，该成像特点可作为______（选填“照相机”或“投影仪”）的原理。并且由数据可以推断此凸透镜的焦距的范围是______；（选填字母）A．f＜15cm            B．15cm＜f＜30cm             C．15cm＜f＜22.5cm（2）实验过程中发现随着蜡烛的燃烧，光屏上的像在向上移动，为了使像重新成在光屏中央，可以将凸透镜向______（选填“上”或“下”）调整；（3）在实验过程中小金发现如果在凸透镜的左侧观察，在凸透镜上可以观察到一个正立的等大的像。你推测这个像的成像原理是蜡烛发出的光在凸透镜的左侧面上发生了______（选填“反射”或“折射”）。11．（2021·云南·砚山县教育体育局教研室二模）小明在做“探究凸透镜成像规律”的实验时，所用凸透镜焦距为10 cm。（1）小明将该凸透镜放在光具座上进行实验，蜡烛、凸透镜、光屏在光具座上的位置如上图所示，此时要得到一个清晰的蜡烛像，需要把光屏向________（选填“右”或“左”）移动。调整后，在光屏上成的蜡烛像是___________（选填“倒立”或“正立”）、_______（选填“放大”“缩小”或“等大”）的像。生活中常用的___________就是利用这个原理制成的；（2）在做完（1）中的实验后，若固定蜡烛和光屏不动，凸透镜向_______（选填“右”或“左”）移动到另一位置，还可在光屏上得到一个清晰的像，则此时所成的像是_______（选填“倒立”或“正立”）、___________（选填“放大”“缩小”或“等大”）的像。12．（2021·辽宁皇姑·二模）如图所示，某同学用自制的水透镜来探究凸透镜成像规律，当向水透镜里注水时，水透镜的焦距将变小；当从水透镜抽水时，水透的焦距将变大。 　　 　　（1）如图甲所示，一束平行于主光轴的光射向水透镜，在光屏上得到一个最小光斑，则此时水透镜的焦距为______cm。（2）该同学移动蜡烛，水透镜和光屏至图乙所示位置时，恰能在光屏上看到清晰的像，若仅将蜡烛与光屏位置对调，则在光屏上______（填“能”或“不能”）看到清晰的像。（3）在图乙所示实验场最下，该同学把自己的眼镜给水透镜“戴上”（如图丙所示），当从水透镜中注入适量的水后，他发现烛焰的像再次变得清晰，由此判断该同学戴的是______眼镜（选填“近视”成“远视”）。（4）如图1所示为某同学的照片，图2是将图甲中的水透镜紧贴在照片，然后逐渐远离照片，透过透镜所能看照片的像，则在远离的过程中看到的顺序是______。 　　A．②③④①   B．③②①④   C．②③①④   D．④①②③13．（2021·广东·珠海市紫荆中学三模）在探究“凸透镜成像规律”的实验中。（1）小红用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为______ cm；（2）如图乙蜡烛位置，调节光屏刚好在光屏上得到一个倒立、______的实像，在生活中的应用是______；（3）如图丙所示，保持蜡烛的位置不变，移动透镜至图丙所示刻度线处，则人眼应该在图中______（选填“A”、“B”或“C”）处且朝着相应方向，才能观察到烛焰正立、放大的像；（4）图丁中，点燃蜡烛，经过凸透镜在光屏上成清晰的、倒立缩小的实像。然后，在烛焰和凸透镜之间放一副近视眼镜，发现光屏上的像变模糊了，不改变眼镜和透镜的位置，要使光屏上再次呈现清晰的像，可以进行的操作是______ （填“光屏远离透镜”或“蜡烛靠近透镜”）；（5）小红不断改变蜡烛与透镜间的距离，并移动光屏进行实验，所获得的实验数据如表所示。实验次序物体到凸透镜的距离光屏上像到凸透镜的距离光屏上像的大小16012缩小23015缩小32020等大41530放大51260放大你认为小红同学的实验过程是否全面？请提出你的看法（只需写出一种）；答：______。14．（2019·江苏·南京外国语学校一模）在“探究凸透镜成像规律”的实验中，凸透镜焦距为 10cm。蜡烛、透镜和光屏的位置如图所示。（1）图中光屏上呈一清晰的像，该像是倒立、______（选填“放大”、“等大”或“缩小”）的实像；（2）图中固定光屏位置不变，将凸透镜移到 40cm 刻度线处，要在光屏上再次看到清晰的像，应将蜡烛向___________（选填“左”或“右”）移动；（3）图中固定透镜位置不变，将蜡烛移到 45cm 刻度线处，移动光屏___________（选填“能”或“不能”，下同）承接到像。把光屏放在蜡烛的左侧，移动光屏_________承接到像；（4）图中将一个眼镜片放在透镜和烛焰之间，光屏上的像变模糊了，将光屏向右移动，光屏上再次呈现清晰的像，该眼镜片是___________（选填“近视”或“远视”）眼镜的镜片。15．（2019·江苏·南京市第五高级中学二模）在探究凸透镜成像的大小与哪些因素有关的实验中：（1）小明通过物理知识的学习，知道放大镜就是凸透镜。在活动课中，他用放大镜观察自己的手指（如图1），看到手指______的像；再用放大镜观察远处的房屋（如图2），看到房屋______的像（选填“放大”、“等大”或“缩小”）。（2）小明猜想：凸透镜成像的大小可能与蜡烛到透镜的距离有关。于是，他在如图3所示的光具座上，不断改变蜡烛到透镜的距离，并移动光屏进行实验，所获得的实验数据如表所示，分析数据可知，物体到凸透镜的距离越长，光屏上像的大小就越______。 物体到凸透镜的距离/cm光屏上像到凸透镜的距离/cm光屏上像的大小3.00光屏上没有像5.00光屏上没有像12.0060.00放大20.0020.00等大25.0016.67缩小30.0015.00缩小（3）小明根据表格中的数据，绘制了物距u和像距v之间关系的图象，如图4所示。由图象可知，该凸透镜的焦距是______cm，把物体从距凸透镜30cm处移到15cm处的过程中，像距逐渐变______（选填“大”或“小”）；当把物体放到距凸透镜8cm 处时，光屏上______得到一个清晰的像（选填“能”或“不能”）。
参考答案：1．     8.0     照相机     能     左     远视2．     B     左     A     3．     平行     照相机     B     近视4．     倒立     C     刻度尺     等大的像5．     10     同一高度上     c     远离透镜     凸     远视6．     10.0     倒立     右     投影仪     能     丁7．     同一高度##同一高度上     照相机     左     近视     35     放大8．     照相机     右9．     烛焰          凸透镜成实像时，像距随物距的增大而减小的越来越缓慢     ABC10．     放大     投影仪     C     下     反射11．     左     倒立     缩小     照相机     左     倒立     放大12．     8.0     能     近视     B13．          放大     投影仪          光屏远离透镜     否；他只记录了像的大小，没有记录像的正倒14．     缩小     右     不能     不能     近视15．     放大     缩小     小     10     大     不能
