2022年中考物理复习练习3.杠杆分析

这是一份2022年中考物理复习练习3.杠杆分析，共6页。

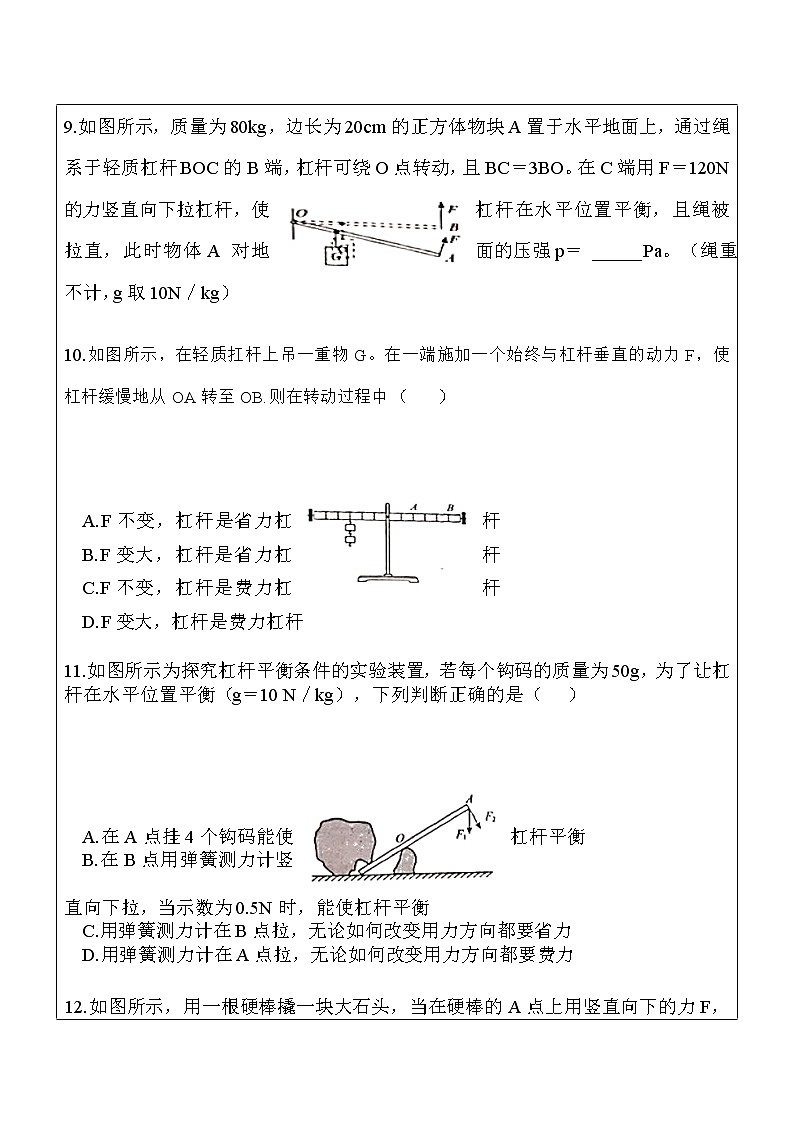

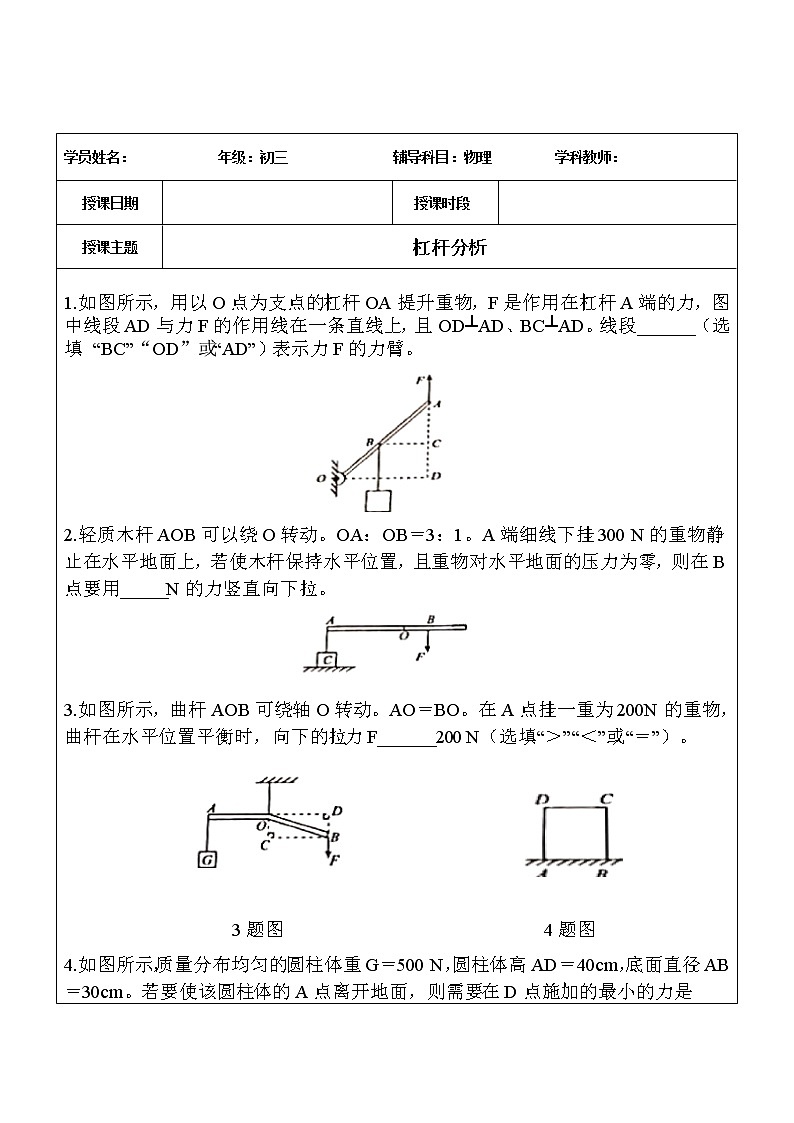

 学员姓名：            年级：初三               辅导科目：物理         学科教师： 授课日期 授课时段 授课主题杠杆分析 1.如图所示，用以O点为支点的杠杆OA提升重物，F是作用在杠杆A端的力，图中线段AD与力F的作用线在一条直线上，且OD┴AD、BC┴AD。线段______（选填 “BC”“OD”或“AD”）表示力F的力臂。     2.轻质木杆AOB可以绕O转动。OA：OB＝3：1。A端细线下挂300 N的重物静止在水平地面上，若使木杆保持水平位置，且重物对水平地面的压力为零，则在B点要用_____N的力竖直向下拉。            3.如图所示，曲杆AOB可绕轴O转动。AO＝BO。在A点挂一重为200N的重物，曲杆在水平位置平衡时，向下的拉力F______200 N（选填“＞”“＜”或“＝”）。                     3题图                            4题图4.如图所示，质量分布均匀的圆柱体重G＝500 N，圆柱体高AD＝40cm，底面直径AB＝30cm。若要使该圆柱体的A点离开地面，则需要在D点施加的最小的力是____N。 5.如图所示，一轻质杠杆可绕O点转动，A点处挂上一重物G，B点处用弹簧测力计竖直向上拉着，杠杆恰好在水平位置平衡，若物体重力G为30N，则弹簧测力计的示数为______N。   6.如图．OA为长2m的轻杆，与固定在竖直墙面上的光滑转轴相连接。将一物体用轻绳拴在OA的中点B处，用重直于OA的力F拉住轻杆，静止在图示位置。则F的大小为____N。              第6题             第7题             第8题            第9题 一位泰山挑山工用一根长1.8m的扁担挑起货物，如图为扁担示意图，若在扁担的A端挂200N的物体，B端挂300N的物体，挑起重物时使扁担水平平衡，则挑山工肩肠需顶在距A端____m远。 8.如图所示，有一根均匀铁棒，总长为L，OA＝L，重力G＝900 N，为了使这根铁棒的B端不下沉，所需外力至少应为________N；为了能将铁棒缓慢提起，所需外力至少应为_______N。 9.如图所示，质量为80kg，边长为20cm的正方体物块A置于水平地面上，通过绳系于轻质杠杆BOC的B端，杠杆可绕O点转动，且BC＝3BO。在C端用F＝120N的力竖直向下拉杠杆，使杠杆在水平位置平衡，且绳被拉直，此时物体A对地面的压强p＝ _____ Pa。（绳重不计，g取10N／kg） 10.如图所示，在轻质扛杆上吊一重物G。在一端施加一个始终与杠杆垂直的动力F，使杠杆缓慢地从OA转至OB.则在转动过程中（   ）  A.F不变，杠杆是省力杠杆B.F变大，杠杆是省力杠杆C.F不变，杠杆是费力杠杆D.F变大，杠杆是费力杠杆 11.如图所示为探究杠杆平衡条件的实验装置，若每个钩码的质量为50g，为了让杠杆在水平位置平衡（g＝10 N／kg），下列判断正确的是（   ）     A.在A点挂4个钩码能使杠杆平衡B.在B点用弹簧测力计竖直向下拉，当示数为0.5N时，能使杠杆平衡C.用弹簧测力计在B点拉，无论如何改变用力方向都要省力D.用弹簧测力计在A点拉，无论如何改变用力方向都要费力 12.如图所示，用一根硬棒撬一块大石头，当在硬棒的A点上用竖直向下的力F，压硬棒，石头未能撬起，则在力的大小不变的情况下，下列措施中最有效地把石头撬起来的是（   ）   A.把垫着的小石头移近大石头，且用力的方向改为F2所示的方向B.把垫着的小石头移远大石头，且用力的方向改为F2所示的方向C.把垫着的小石头移远大石头，且用力的方向仍为竖直向下，即F1所示方向D.把垫着的小石头移近大石头，且用力的方向仍为竖直向下，即F1所示方向13．如图所示，小明用一可绕O点转动的轻质杠杆，将挂在扛杆下的重物提高，他用一个始终与杠杆垂直的力F，使杠杆由竖直位置缓慢转到水平位置，在这个过程中此杠杆（    ）    A.一直是省力的B.先是省力的，后是费力的C.一直是费力的D.先是费力的，后是省力的 14．如图甲是一种移动指示牌，将其简化为如图乙的模型，其中AB为牌面，CD、BE为支架，其中AB＝60cm，BE＝2CE＝2ED＝50cm，指示牌的质量为2kg。假设风对指示牌施加的力为F＝50N，作用点在AB中点，下列判断正确的是（   ）                                   A.此杠杆E为支点B.此杠杆的阻力臂为 80cmC.若要指示牌保持静止则需要在D点至少施加70N的力D.若要指示牌保持静止则需要在D点至少施加60N的力
