2022学年中考物理二轮复习-电功率计算 专题必刷
学校:___________姓名：___________班级：___________考号：___________

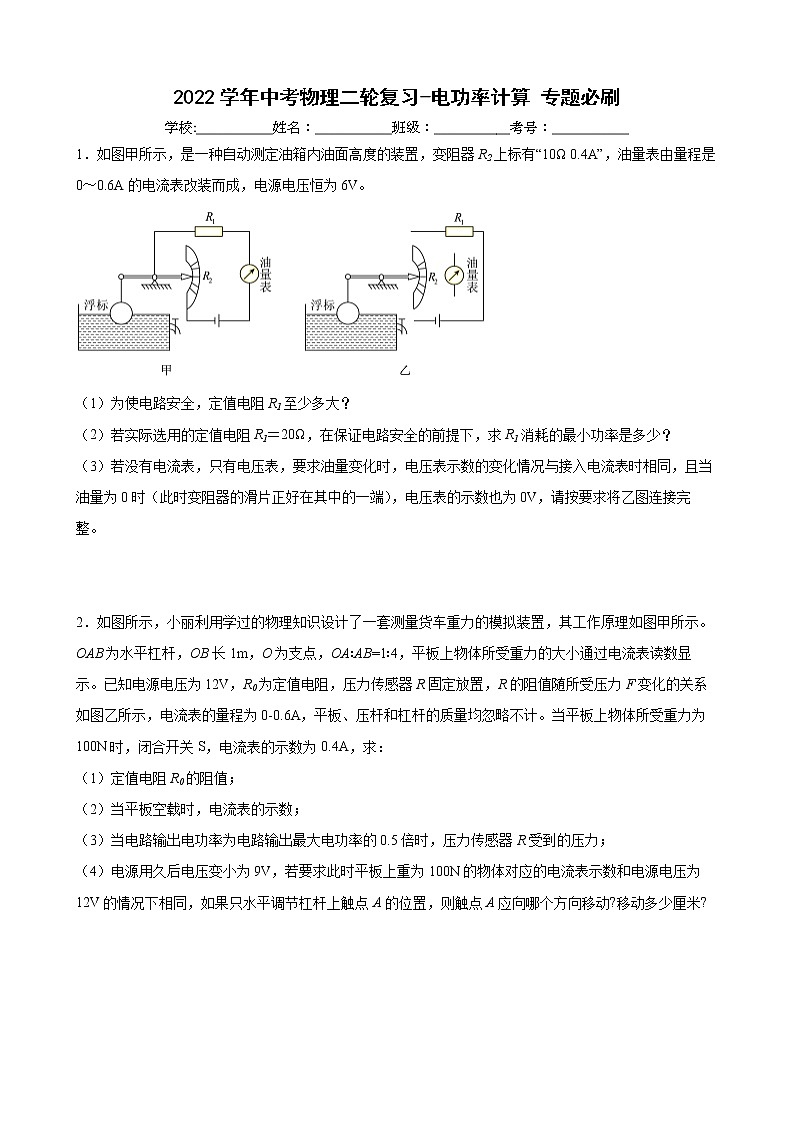

1．如图甲所示，是一种自动测定油箱内油面高度的装置，变阻器R2上标有“10Ω 0.4A”，油量表由量程是0～0.6A的电流表改装而成，电源电压恒为6V。

（1）为使电路安全，定值电阻R1至少多大？
（2）若实际选用的定值电阻R1＝20Ω，在保证电路安全的前提下，求R1消耗的最小功率是多少？
（3）若没有电流表，只有电压表，要求油量变化时，电压表示数的变化情况与接入电流表时相同，且当油量为0时（此时变阻器的滑片正好在其中的一端），电压表的示数也为0V，请按要求将乙图连接完整。


2．如图所示，小丽利用学过的物理知识设计了一套测量货车重力的模拟装置，其工作原理如图甲所示。OAB为水平杠杆，OB长1m，O为支点，OA∶AB=1∶4，平板上物体所受重力的大小通过电流表读数显示。已知电源电压为12V，R0为定值电阻，压力传感器R固定放置，R的阻值随所受压力F变化的关系如图乙所示，电流表的量程为0-0.6A，平板、压杆和杠杆的质量均忽略不计。当平板上物体所受重力为100N时，闭合开关S，电流表的示数为0.4A，求：
（1）定值电阻R0的阻值；
（2）当平板空载时，电流表的示数；
（3）当电路输出电功率为电路输出最大电功率的0.5倍时，压力传感器R受到的压力；
（4）电源用久后电压变小为9V，若要求此时平板上重为100N的物体对应的电流表示数和电源电压为12V的情况下相同，如果只水平调节杠杆上触点A的位置，则触点A应向哪个方向移动?移动多少厘米?

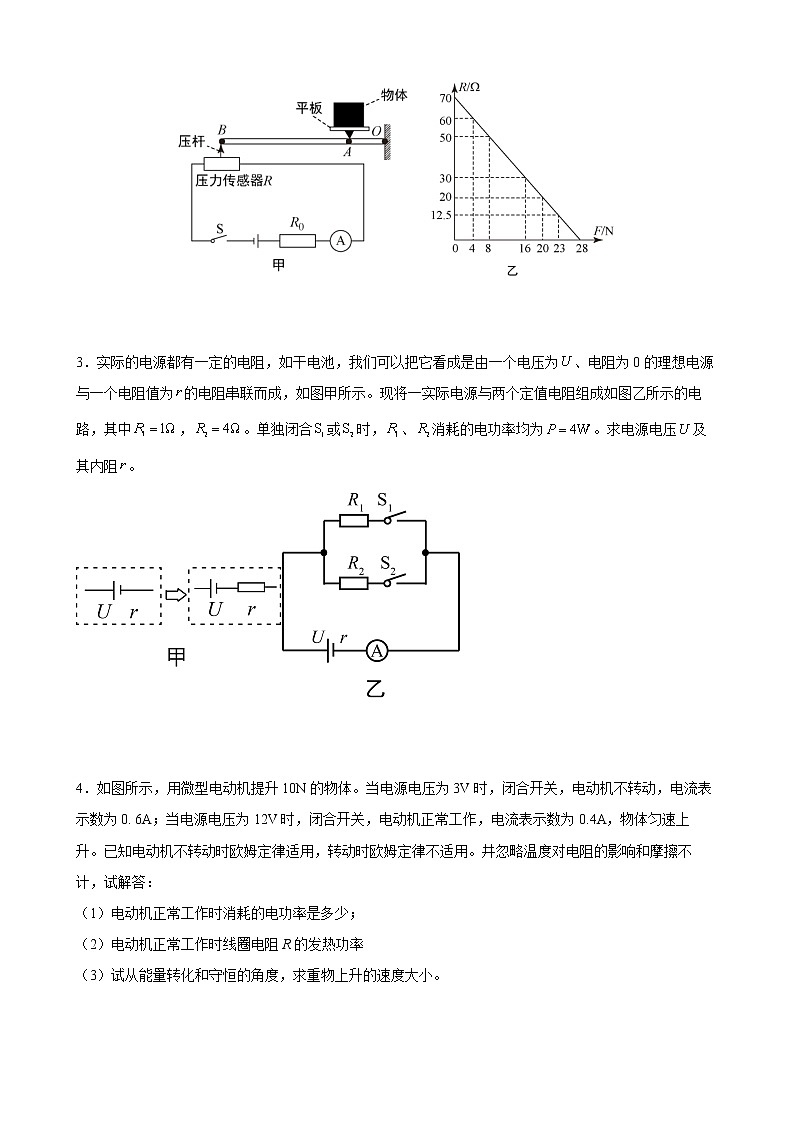

3．实际的电源都有一定的电阻，如干电池，我们可以把它看成是由一个电压为、电阻为0的理想电源与一个电阻值为的电阻串联而成，如图甲所示。现将一实际电源与两个定值电阻组成如图乙所示的电路，其中，。单独闭合或时，、消耗的电功率均为。求电源电压及其内阻。



4．如图所示，用微型电动机提升10N的物体。当电源电压为3V时，闭合开关，电动机不转动，电流表示数为0. 6A；当电源电压为12V时，闭合开关，电动机正常工作，电流表示数为0.4A，物体匀速上升。已知电动机不转动时欧姆定律适用，转动时欧姆定律不适用。井忽略温度对电阻的影响和摩擦不计，试解答：
（1）电动机正常工作时消耗的电功率是多少；
（2）电动机正常工作时线圈电阻R的发热功率
（3）试从能量转化和守恒的角度，求重物上升的速度大小。

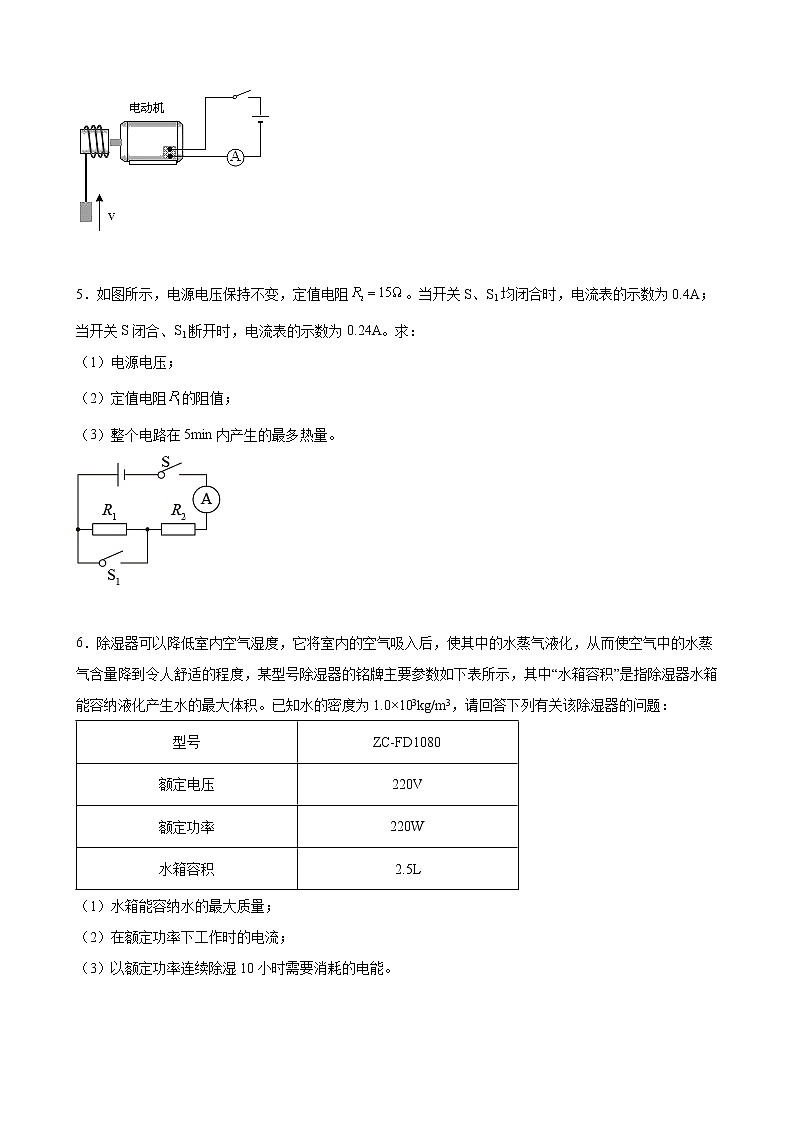

5．如图所示，电源电压保持不变，定值电阻。当开关S、S1均闭合时，电流表的示数为0.4A；当开关S闭合、S1断开时，电流表的示数为0.24A。求：
（1）电源电压；
（2）定值电阻的阻值；
（3）整个电路在5min内产生的最多热量。


6．除湿器可以降低室内空气湿度，它将室内的空气吸入后，使其中的水蒸气液化，从而使空气中的水蒸气含量降到令人舒适的程度，某型号除湿器的铭牌主要参数如下表所示，其中“水箱容积”是指除湿器水箱能容纳液化产生水的最大体积。已知水的密度为1.0×103kg/m3，请回答下列有关该除湿器的问题：
型号
ZC-FD1080
额定电压
220V
额定功率
220W
水箱容积
2.5L
（1）水箱能容纳水的最大质量；
（2）在额定功率下工作时的电流；
（3）以额定功率连续除湿10小时需要消耗的电能。


7．在森林防火期，无人机发挥着极其重要的作用，其携带的云照相机可以进行高空拍摄，并实时把信号传回。图所示是质量为2kg的某品牌无人机，由输出能量为75Wh的锂电池供电，采用四个电机带动旋翼转动，从地面静止开始竖直匀速向上飞行，20s后离地面高度为50m，整个过程对下方空气施力的同时获得升力为 24N，飞行时锂电池输出功率为125W，求该无人机：
（1）上升的速度 v；（2）在匀速上升的过程中升力的功率 P；（3）最多可飞行的时间 t。



8．如图所示的电路中，电源电压保持不变，R1=15Ω，R2=10Ω。只闭合S1时，电流表示数为0.4A，求：
（1）电源电压；
（2）只闭合S2时，通电10s电流通过R2产生的热量；
（3）整个电路消耗的最大电功率。



9．如图甲所示的电路中，电源为电压可调的直流电源，灯泡L1标有“6V 3.6W”字样，图乙是灯泡L2工作时的U-I图像。
（1）当开关S接a时，电压表的示数为1.8V，电流表的示数为0.3A，求定值电阻R0的阻值；
（2）当开关S接b时，将电源电压调节到8V，电流表的示数为0.5A，灯泡L2恰好正常发光，求灯泡L1的实际电功率；
（3）若将一个“20Ω 1A”的滑动变阻器替换灯泡L1以最大值接入电路，电流表量程选择“0～0.6A”，当开关S接b时，为使电路及各元件安全工作，电源电压最大可以调到多少V？



10．如图所示，是某电热水器内部电路简化原理图，其中R1、R2为阻值相同的电热丝，开关通过闭合与断开不同的组合，有高温、中温、低温三档加热功能，已知中温档的加热功率为500W。求：
（1）每段电热丝的电阻阻值；
（2）若某次电热水器用高温档加热0.1h，耗电0.09kW·h，通过计算判断此时电热水器是否正常工作；
（3）电热水器调至中温档正常加热，将2kg温度为30℃的水烧开（标准大气压下）需要20min，水所吸收的热量及电热水器的效率。



11．如图甲所示的某品牌暖风机，它有吹冷风和吹热风两个档位。下表是它的部分参数，图乙是简化电路图。请计算：
额定电压

热风功率

冷风功率

（1）电热丝的电阻值是多少？
（2）若用此暖风机将房间里、的空气加热到，空气吸收多少的热量？[空气比热容为，空气密度约为]
（3）若不计热量损失，把、的空气加热到，暖风机需要工作长时间？（结果保留整数）



12．如图甲所示为一款功率可调的煮蛋器，其简化电路图如图乙所示。图乙中，和为两个长度相同但电阻不同的电热丝，两电热丝的滑片用一个绝缘硬棒连接，且通过移动绝缘棒可使两个滑片同时移动到两个电热丝的最左端和最右端。求：
（1）当两滑片同时在两电热丝最左端时，煮蛋器的加热功率为，则的电阻为多少？
（2）当两滑片在两电热丝中点时，煮蛋器的功率为，则两滑片在两电热丝的最右端时的功率为多少？
（3）调节滑片使煮蛋器功率为，把鸡蛋和水的混合物从加热到，不计热损失，则混合物的质量为多少？[鸡蛋和水的混合物的比热容为]








13．如图是家庭用的一种电热饮水机的简化电路图，其参数如下表，、是发热电阻丝，不计热量损失，[c水=4.2×103J/(kg·℃)，ρ水=1×103kg/m3]，求：
型号：
YSJ-66
额定电压
220V
加热功率
1100W
保温功率
44W
水箱容积
5L
频率
50Hz

（1）饮水机处于保温状态时的电流是多大？
（2）要把满箱水从25℃加热至沸腾（在一标准大气压下），烧开这些水需要多少时间？
（3）傍晚用电高峰导致供电电压下降，在上述（2）中的条件下，发现加热时间比原来增加了，则实际电功率是多少瓦？



14．随着工作压力的增大，年轻人的养生意识也逐渐增强，如下表是小雨购买的某品牌养生壶的部分参数，求：
额定电压/V
220
额定功率/W
484
频率/
50
（1）养生壶正常工作时发热丝的电阻是多少？
（2）正常工作，养生壶消耗的电能为多少？
（3）一天在用电高峰时，小雨发现养生壶烧开一壶水所用时间比以往更长了，他想知道此时养生壶两端的实际电压是多少，于是她运用所学的物理知识进行了测量。小雨断开家中其他所有用电器，只接通养生壶，发现家中如图所示的电能表表盘在内转了20圈。试求此时养生壶两端的实际电压是多少？



15．五一前夕，小丽的妈妈买了一款全自动电炖锅，如图所示其参数如下表。内部简化电路主要由两个电阻、和开关、组成。当开关、都闭合时，只有工作，电炖锅处于加热挡；当开关闭合，断开时，、同时工作，电炖锅处于保温挡。此锅把质量为的粥由加热到时，所用的时间为，已知。请你解答：
（1）此锅在上述时间内的加热效率；
（2）将方框中相应的简易电路补充完整；
（3）电阻丝、的阻值。

额定电压

加热功率

保温功率

内胆容量





16．如图所示电路中，电源电压为恒定不变，，小灯泡L的规格为“”，电流表的量程。只闭合，且滑动变阻器滑片停在中点位置时，灯泡L恰好正常发光。（不考虑温度对灯丝电阻的影响）求：
（1）滑动变阻器最大阻值；
（2）闭合，为保证电路安全，滑动变阻器的阻值可调范围及电路消耗的最大电功率。



17．如图甲所示的电路，电源两端电压不变，灯L标有“6V”字样。其电流随电压变化如图乙所示。当S闭合，S1、S2断开，滑片P位于c点时，Rac：Rab＝2：5（a点、b点为滑动变阻器的最左端、最右端），灯恰正常发光，滑片P位于b点和c点时电压表示数之比为2：1；保持滑片P的位置在c点不变，再闭合S1、S2，电流表的示数变化了1.7A，求：
（1）灯泡L正常发光时的电阻；
（2）电源电压；
（3）开关S、S1、S2都闭合且滑片P在c点时，电阻R0消耗的功率。


18．如图所示，电源电压保持不变，小灯泡L标有“6V 3W”的字样，其电阻不随温度变化，滑动变阻器的最大阻值为18Ω，滑片P从b端向a端滑过三分之一时，小灯泡恰好正常发光。保持滑片P的位置不变，闭合S、S1、S2，发现电路消耗的总功率变化了12W。求：
（1）小灯泡正常工作的电流。
（2）小灯泡的电阻。
（3）电源电压。
（4）当开关S、S1、S2都闭合时，电路消耗总功率的最小值。


参考答案：
1．（1）15Ω；（2）0.8W；（3）
【解析】
解：（1）变阻器R2上标有“10Ω 0.4A”可知变阻器的最大电阻为10Ω，允许通过的最大电流为
Imax＝0.4A
