2022年中考物理二轮复习专题——电功率计算专题

这是一份2022年中考物理二轮复习专题——电功率计算专题，共9页。试卷主要包含了下表是某电热水壶的铭牌，求∶等内容，欢迎下载使用。

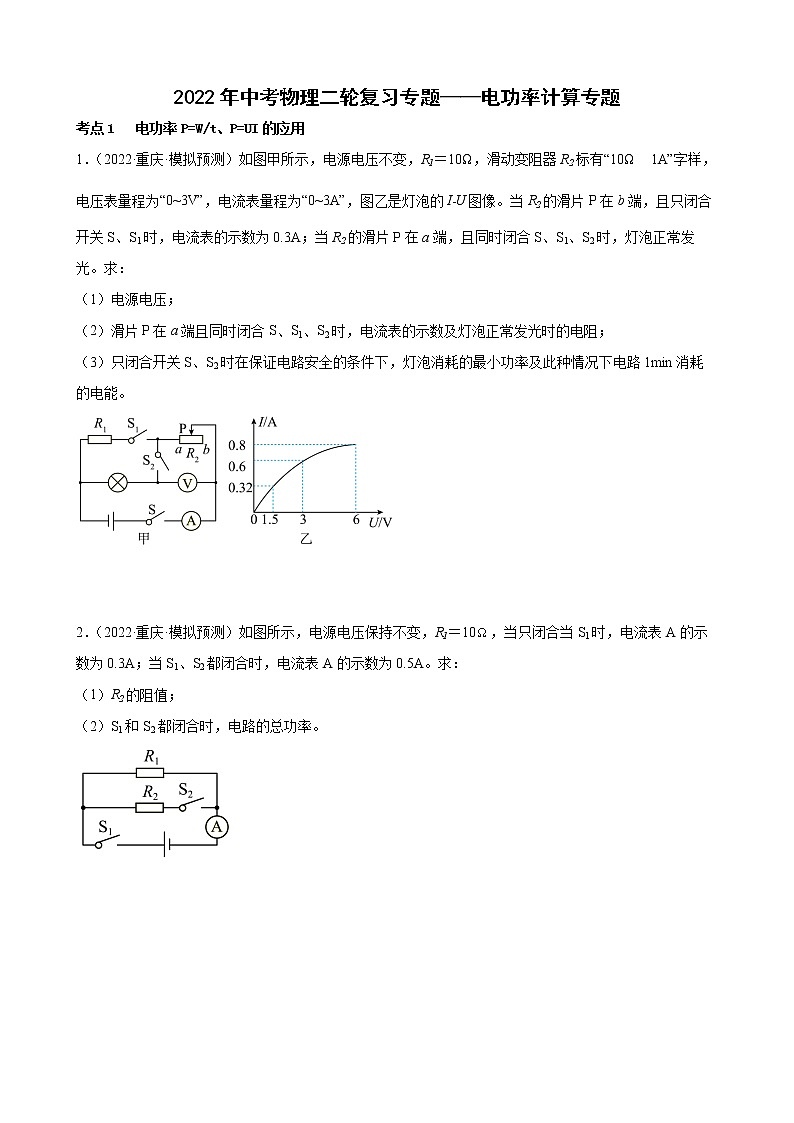

2022年中考物理二轮复习专题——电功率计算专题考点1   电功率P=W/t、P=UI的应用1．（2022·重庆·模拟预测）如图甲所示，电源电压不变，R1＝10Ω，滑动变阻器R2标有“10Ω   1A”字样，电压表量程为“0~3V”，电流表量程为“0~3A”，图乙是灯泡的I﹣U图像。当R2的滑片P在b端，且只闭合开关S、S1时，电流表的示数为0.3A；当R2的滑片P在a端，且同时闭合S、S1、S2时，灯泡正常发光。求：（1）电源电压；（2）滑片P在a端且同时闭合S、S1、S2时，电流表的示数及灯泡正常发光时的电阻；（3）只闭合开关S、S2时在保证电路安全的条件下，灯泡消耗的最小功率及此种情况下电路1min消耗的电能。  2．（2022·重庆·模拟预测）如图所示，电源电压保持不变，R1＝10，当只闭合当S1时，电流表A的示数为0.3A；当S1、S2都闭合时，电流表A的示数为0.5A。求：（1）R2的阻值；（2）S1和S2都闭合时，电路的总功率。      3．（2022·广东·深圳中学九年级开学考试）下表是某电热水壶的铭牌。型号AH﹣X13额定电压220V加热功率1210W频率50Hz容量1.2L（1）该电热水壶正常工作时的电阻是多少？（2）泡茶时，将1L的水从20℃加热到100℃，则这些水需吸收热量是多少？[、ρ水＝1×10³kg/m³]（3）某天用电高峰期，只使用该电热水壶加热6min，家用电能表的转盘转了120转，此时电热水壶的实际功率是多少？  4．（2020·重庆永川·九年级期末）如图所示，电源电压为12 V不变，定值电阻R1为40 Ω，滑动变阻器规格为“50 Ω   1 A”，电流表量程为0～0.6A，小灯泡L的规格为“9 V   8.1 W”。（不考虑灯丝电阻变化）求：（1）当只闭合开关S1时，电流表示数为多少；（2）当开关 S1、S2都闭合时，滑动变阻器允许接入的最小电阻；（3）当只闭合开关S2时，灯泡L实际电功率允许的变化范围。  5．（2022·江苏东台·九年级开学考试）新型电饭锅在煮饭时采用“高温”和“低温”两种方式交替加热，其内部电路如图所示，R1和R2均为电热丝，S1是温度自动控制开关，高、低温档的额定功率见下表。煮饭时，闭合开关S，电饭锅正常工作30min消耗的电能为0.44kW•h，求：（1）煮饭时通过R1的电流；（2）电热丝R2的电阻；（3）30min内R2消耗的电能。额定电压220V额定功率低温档440W高温档1100W    考点2   结合欧姆定律计算动态电路的电功率6．（湖南省长沙一中集团2020-2021学年九年级下学期第一次月考物理试题）在科技小组制作活动中，艾思和伍理同学用电阻丝动手制作了一个牛奶加热器，设计电路简图如图所示，他们选用的滑动变阻器R0上标有“5A 120Ω”，用于加热的电阻丝R1的阻值为80Ω恒定。求闭合开关S后：（1）电路中的最小电流；（2）加热电热丝R1的最大加热功率；（3）在最大加热功率下，用时1min可以将600g常温牛奶温度升高多少？[不考虑热量损失，牛奶的比热容为c＝2.5×103J/（kg•℃）] 7．（2021·河北·石家庄外国语教育集团二模）如图所不电路，电器两端电压保持不交。小灯泡标有“6V 3W”字样，滑动变阻器允许通过的最大电流为1A，只闭合开关S，调节滑动变阻器滑片，从B端向左滑至某一位置时，小灯泡正常发光，两次电压表V1示数变化了8V。电压表V2指针指在同一位置，电流表示数变化了0.4A；（电表表盘如下图所示，调节过程中电压表量程可能更换，灯丝电阻不随温度改变）求∶（1）小灯泡正常发光时的电流；（2）电阻的R1阻值；（3）闭合开关S、S1，断开S2，各电表量程均可以更换，移动滑动变阻器滑片，在各电表及元件安全条件下，滑动变阻器的取值最大范围为多少。  8．（2021·山东鱼台·一模）如图所示的电路，电源电压保持不变，小灯泡额定电压为9V（小灯泡电阻不随温度变化）。闭合开关S1，断开开关S2，当滑动变阻器的滑片在a，b端之间移动的过程中，电压表示数变化范围是0~8V，电流表示数变化范围是0.8~2.4A；闭合开关S2，断开开关S1，当滑动变阻器的滑片在中点时，小灯泡正常发光。在保证电路安全的前提下，请计算：（1）电源电压和R2阻值；（2）小灯泡的额定功率。    9．（2022·全国·九年级专题练习）如图所示，电源电压保持不变，电流表的量程为0～0.6A，电压表的量程为0～3V，滑动变阻器R的规格为“100Ω 2.0A”，小灯泡L标有“6V 1.8W”字样（灯丝电阻不随温度的变化而变化）。当开关都闭合，滑片P移至最右端时，小灯泡正常发光；当S、S3闭合，S1、S2断开时，小灯泡L消耗的功率为0.45W。在电路元件安全使用的情况下，求：（1）小灯泡L的电阻；（2）定值电阻R1的阻值；（3）整个电路消耗的最小功率。  10．（2021·山东莘县·一模）如图所示，是小勇设计的某电器设备的部分电路。电源电压为保持不变，灯泡L标有“”字样，电流表的量程为，电压表的量程为，滑动变阻器的最大电阻为。闭合开关S和时，电路消耗的功率为。（不计灯丝电阻随温度的变化）。求：（1）小灯泡的电阻；（2）开关都闭合时，通过电流表的最小电流；（3）只闭合开关，当L正常发光时滑动变阻器消耗的电功率。    考点3   结合表格、图像计算不同状态时的电功率11．（2017·湖北宜昌·中考真题）某种规格的白炽灯泡的铭牌上印着“220V 40W”，其灯丝电流随电压变化图象如图所示。（1）这种白炽灯正常工作时，灯丝的电阻是多少？（2）取两只该规格的白炽灯串联起来，接到220V的电源上，两灯总的实际电功率是多少？两灯工作2h共消耗多少度电？（3）取一只该规格的白炽灯接到12V学生电源上，电路连接及灯泡均完好，闭合开关后白炽灯并不发光，请你判断此时白炽灯是否消耗电能？如果消耗，说明能量转化的情况；如果不消耗，说明理由。  12．（2021·黑龙江牡丹江·中考模拟）灯泡L上标有“6V6W”字样，测得该灯泡的电流随电压变化关系如图（甲）所示．现把灯泡L接入如图（乙）所示的电路中，若电路电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”．（1）.灯泡L正常发光时，电压表的示数为几伏？（2）当电路中的电流为0.4A时，滑动变阻器的阻值为多少？（3）为了保证电路安全，整个电路消耗的最大功率为多少？  13．（2021·山西·模拟预测）在图甲所示的电路中，已知电源为电压可调的直流学生电源，R0是定值电阻，灯泡L1的额定电压为8V，图乙是灯泡L2的U﹣I图象．（1）当开关S接a时，电压表示数为1.0V，电流表示数为0.25A，求R0的阻值；（2）当开关S接a时，调节电源电压，使灯泡L，正常发光，此时R0消耗的功率为1W，求灯泡L1的额定功率；（3）开关S接b时，通过调节电源电压使灯泡L1正常发光，1min该电路消耗电能是多少？  14．（2021·内蒙古临河·三模）超声波加湿器通电工作时，雾化片产生每秒170万次的高频率振动，将水抛离水面雾化成大量lμm~5μm的超微粒子(水雾)，吹散到空气中使空气湿润，改变空气的湿度。图甲所示是某型号超声波加湿器，下表为其部分技术参数.其中额定加湿量是指加湿器正常工作1h雾化水的体积；循环风量是指加湿器正常工作1h通过风扇的空气体积；加湿效率是指实际加湿量和实际输入功率的比值。额定加湿量Q额15L/h额定电压U额220V额定功率P额660W水箱容量V30L加湿效率k≥1.2×10-2L/（h•W） (1)加湿器正常工作时电流为多少A?加满水后最多能加湿多少h?(2)在没有其他用电器接入电路的情况下，加湿器工作30min，标有“300imp/kW·h”的电能表指示灯闪烁了720次，此过程中加湿器的实际功率多少W?加湿器的加湿量Q实至少为多少L/h?(3)超声波内部有一个湿度监测装置，利用湿敏电阻可实现对环境湿度的精确测量，图乙中为该湿度监测装置的电路图，已知电源电压为24V，定值电阻R的阻值为120Ω，电流表的量程为0-100mA，电压表的量程为0-15V，湿敏电阻的阻值R随湿度R0变化的关系图线如图丙所示，请你根据该电路计算湿度监测装置能够测量的湿度范围。
参考答案：1．（1）6V；（2）1.4A，7.5Ω；（3）1.8W，216J2．（1）15；（2）1.5W3．（1）；（2）；（3）4．（1）0.3A；（2）40Ω；（3）1.37～3.6W5．（1）2A；（2）73.3Ω；（3）0.22kw·h6．（1）1.1A；（2）605W；（3）24 .2℃7．（1）0.5A；（2）；（3）8．（1）12V，5Ω；（2）5.4W9．（1）20Ω；（2）20Ω；（3）0.3W10．（1）；（2）；（3）11．（1）1210Ω；（2）30.8W， 0.0616度电；（3）白炽灯消耗电能，消耗的电能转化为内能12．(1)4V          （2）22.5Ω   （3）6W13．     4Ω     4W     360J
