2022年中考物理二轮复习实验专题练习——生活用电

这是一份2022年中考物理二轮复习实验专题练习——生活用电，共6页。试卷主要包含了如图甲所示是一个常用的插线板，阅读短文，回答问题，分析如图两幅图片，关于安全用电等内容，欢迎下载使用。
（1）L0不亮，说明该支路 。
（2）L0正常发光，说明该支路 。
（3）L0发光呈暗红色，说明该支路 。
（4）家庭电路中所有用电器都工作时，总电阻 （填最大或最小）。
2．如图甲所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
（1）请根据上述现象在图乙中画出开关、指示灯、插孔与电源线的连接方式。
（2）如图丙所示小明将试电笔放入插座插孔，若家庭电路无任何故障，氖管发光则该插孔连接的是 线；若小明身体电阻约为1×105Ω，试电笔的电阻约为1×106Ω（其它电阻忽略不计）则此时流过小明身体的电流大约为家庭电路中22W灯泡正常工作时电流的 倍。
3．家庭电路中，当电路发生故障时，电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡），放在保险丝位置上，并且断开保险丝，来检查家庭电路中每个支路的情况，如图1所示，当S闭合时，再逐一闭合S1、S2、S3（每次只闭合其中的一个开关）时，可能出现下列几种现象，请你根据所提供的现象判断电路的状况（选填：“短路”、“断路”或“正常”）：
（1）L0不亮，说明该支路 。
（2）L0发光呈暗红色，说明该支路 。
（3）家庭电路中所有用电器都工作时，总电阻 。（填最大或最小）。
（4）如图2，使用测电笔可以辨别的，操作正确的是 （填字母）
（5）我们可以利用家庭电路中的电能表和手表测家用电器的功率，如图3所示的电能表，只让待测用电器单独工作，观察电能表，数出转盘转过25圈所需的时间3min，则该用电器的功率为 W。
4．如图甲所示是小敏常用的一个插线板。他在使用时发现：插线板上的开关断开时指示灯不发光，插孔不
能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏了，开关闭合
时插孔也能提供工作电压。
（1）根据上述现象，你认为插线板的指示灯和开关的连接方式是 。
（2）请你在图乙中已有连线的基础上画出插线板开关、指示灯和插孔与电源线的连接方式。（ 图乙中三
根导线自上而下分别是火线、零线和地线 ）

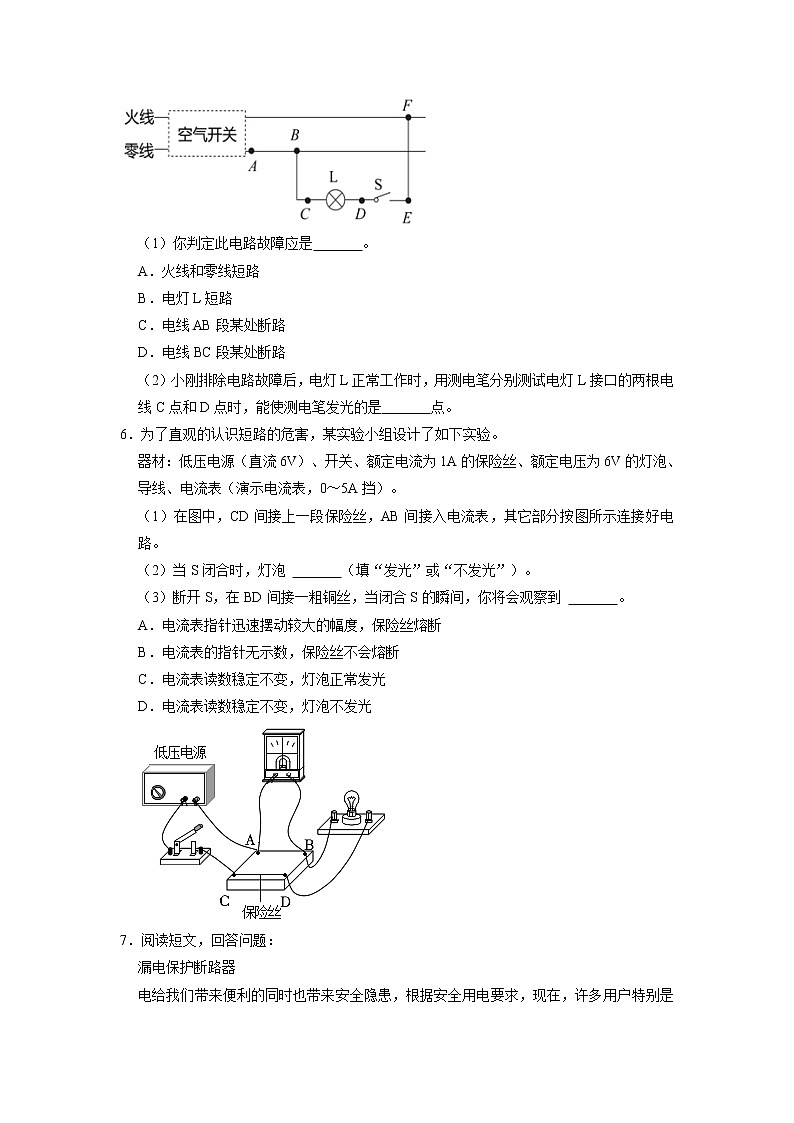

5．如图所示，是小刚家里部分电路的示意图。当闭合开关S后，发现电灯L不亮，检查空气开关没有跳闸。当小刚用测电笔分别测试F、E两点时测电笔的氖管都发光，但用测电笔分别测试A、B两点时测电笔的氖管都不发光；用测电笔分别测试电灯L接口的两根电线C点和D点；发现这两处都能使测电笔的氖管发光。
（1）你判定此电路故障应是 。
A．火线和零线短路
B．电灯L短路
C．电线AB段某处断路
D．电线BC段某处断路
（2）小刚排除电路故障后，电灯L正常工作时，用测电笔分别测试电灯L接口的两根电线C点和D点时，能使测电笔发光的是 点。
6．为了直观的认识短路的危害，某实验小组设计了如下实验。
器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电流表（演示电流表，0～5A挡）。
（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路。
（2）当S闭合时，灯泡 （填“发光”或“不发光”）。
（3）断开S，在BD间接一粗铜丝，当闭合S的瞬间，你将会观察到 。
A．电流表指针迅速摆动较大的幅度，保险丝熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不发光
7．阅读短文，回答问题：
漏电保护断路器
电给我们带来便利的同时也带来安全隐患，根据安全用电要求，现在，许多用户特别是新建楼房的电路中除了要安装防止电流过大的空气断路器（俗称“空气开关”）外，还必须安装如图甲所示的漏电保护断路器（俗称“漏电保护器”），它们通常安装在供电箱中。
家用漏电保护断路器是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备，正常情况下，住户家中没有电流流向地面，即图乙中I3为零，进户线中流入的电流I1和流出的电流I2相等。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，I1和I2就会造成不相等，当I1和I2的差异达到一定值，漏电保护断路器便会迅速自动切断电路。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护断路器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。
（1）漏电保护断路器实质上就是一个 （电源/用电器/开关）。
（2）家庭电路电流过大的原因有 （只需答一个原因），当家庭电路电流过大时，漏电保护断路器 （能/不能）自动切断电路。
（3）如果电路中发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为 。
（4）站在地面上的人体不小心接触了火线，如图丙所示，该人体的电阻为3000Ω，人与地面、电线等的接触电阻为2500Ω，电路中安装了规格为如图丁所示的漏电保护断路器，该漏电保护断路器 （能/不能）及时断开电路。
（5）漏电保护器的试验电路，由一只试验开关S与电阻R组成，闭合试验开关S就能模拟漏电情形，试验电路的连接符合要求的是 。
8．如图所示是小科设计的一种空气开关的原理图，当电流超过限制电流时，会启动切断电路。
（1）当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质杠杆OA在弹簧拉力作用下绕O点转动，电路断开。此开关工作原理是利用了电流的 效应，杠杆OA是由 （“导体”或“绝缘体”）材料制成。
（2）若要把空气开关接入家庭电路中，从安全用电角度考虑，应该把它接在进户线的 线上。
（3）安装调试时，发现电流已经很大了，空气开关还不能及时切断电路。为保证电路安全，调试时应把滑动变阻器滑片P适当向 移动。
9．分析如图两幅图片。
（1）图甲中，触电的原因是人体靠近 带电体产生电弧，与大地连通形成通路，造成触电。
（2）图乙中，触电的原因是站在大地上的人体接触火线，通过 使得 和大地连通形成通路，造成触电。
（3）根据图示，可知常见触电的实质是人体直接或间接与 连通，并通过大地或零线形成通路。总结出防止触电的措施是避免接触 或靠近高压线。
10．关于安全用电
（1）如图甲所示，试电笔可以用来辨别火线和零线，也可以检查电气设备的外壳是否带电。
（2）如图乙所示，洗衣机、电冰箱等用电器的电源插头是三脚插头，则三脚插头标着E的导线和 相连。
（3）如图丙﹣1是起保险作用的空气开关，它是为防止由于短路或 而使家庭电路中电流过大导致的危险；图丙﹣2是漏电保护器，它 （选填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而触电。
（4）如图1是常用的接线板，接线板上的开关闭合时，接线板上的LED指示灯会发光，插座同时提供电压；若指示灯损坏，开关闭合时插孔也能提供电压。请在图2中画出开关、指示灯和插孔的连接方式。
