2022年河北省中考物理专题训练：多项选择题试卷

这是一份2022年河北省中考物理专题训练：多项选择题试卷，共19页。

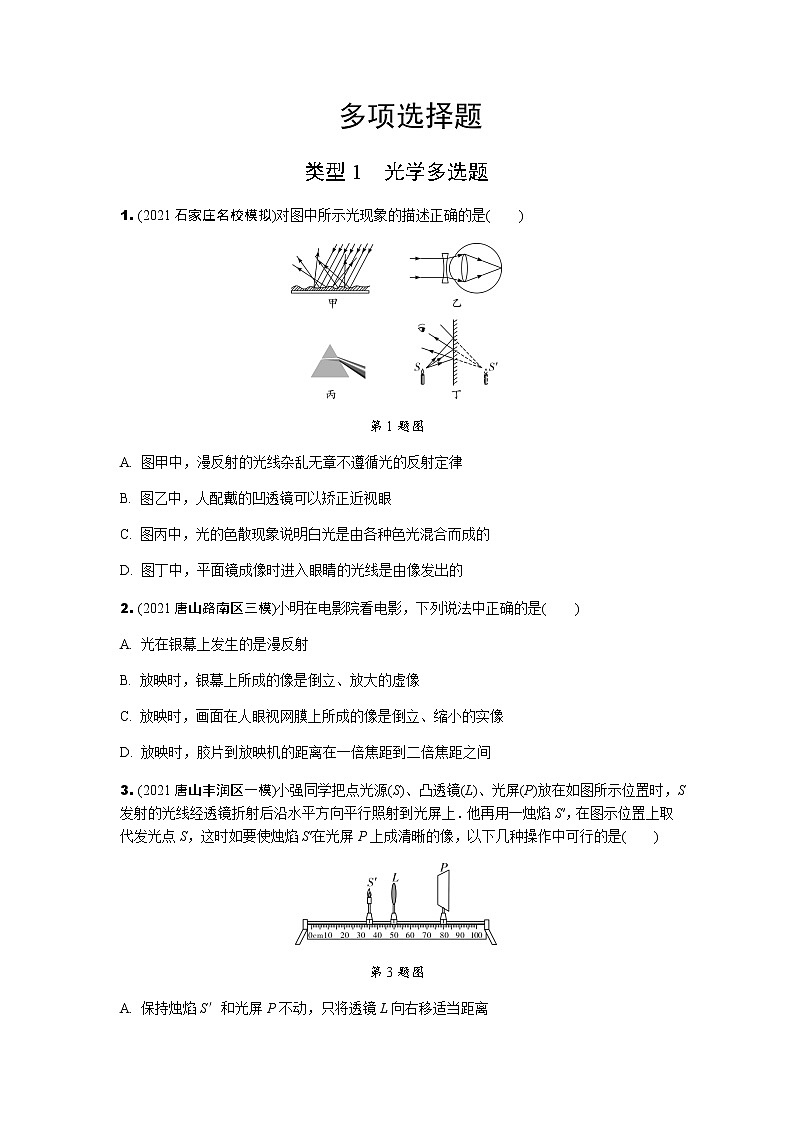

1. (2021石家庄名校模拟)对图中所示光现象的描述正确的是( )
第1题图
A. 图甲中，漫反射的光线杂乱无章不遵循光的反射定律
B. 图乙中，人配戴的凹透镜可以矫正近视眼
C. 图丙中，光的色散现象说明白光是由各种色光混合而成的
D. 图丁中，平面镜成像时进入眼睛的光线是由像发出的
2. (2021唐山路南区三模)小明在电影院看电影，下列说法中正确的是( )
A. 光在银幕上发生的是漫反射
B. 放映时，银幕上所成的像是倒立、放大的虚像
C. 放映时，画面在人眼视网膜上所成的像是倒立、缩小的实像
D. 放映时，胶片到放映机的距离在一倍焦距到二倍焦距之间
3. (2021唐山丰润区一模)小强同学把点光源(S)、凸透镜(L)、光屏(P)放在如图所示位置时，S发射的光线经透镜折射后沿水平方向平行照射到光屏上．他再用一烛焰S′，在图示位置上取代发光点S，这时如要使烛焰S′在光屏P上成清晰的像，以下几种操作中可行的是( )
第3题图
A. 保持烛焰S′和光屏P不动，只将透镜L向右移适当距离
B. 保持透镜L和光屏P不动，只将烛焰S′向左移适当距离
C. 保持透镜L不动，将烛焰S′向左移适当距离；再将光屏P向右移适当距离
D. 保持透镜L不动，将烛焰S′向左移适当距离；再将光屏P向左移适当距离

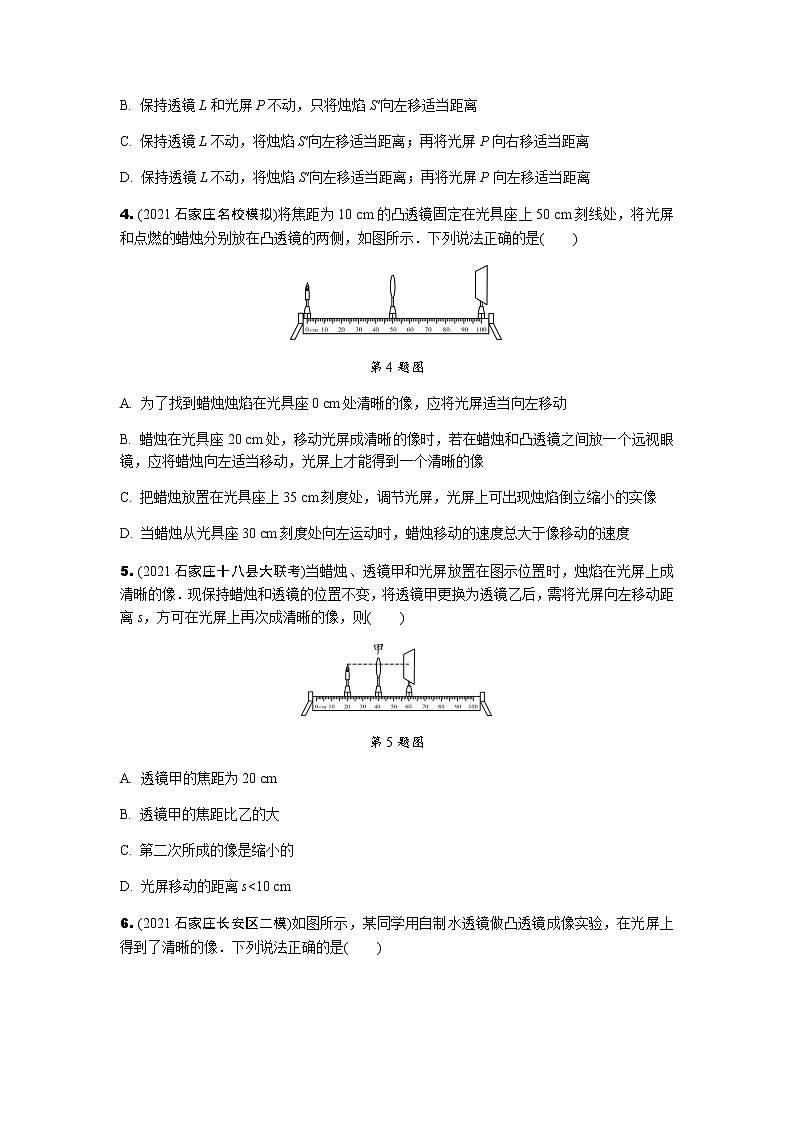

4. (2021石家庄名校模拟)将焦距为10 cm的凸透镜固定在光具座上50 cm刻线处，将光屏和点燃的蜡烛分别放在凸透镜的两侧，如图所示．下列说法正确的是( )
第4题图
A. 为了找到蜡烛烛焰在光具座0 cm处清晰的像，应将光屏适当向左移动
B. 蜡烛在光具座20 cm处，移动光屏成清晰的像时，若在蜡烛和凸透镜之间放一个远视眼镜，应将蜡烛向左适当移动，光屏上才能得到一个清晰的像
C. 把蜡烛放置在光具座上35 cm刻度处，调节光屏，光屏上可出现烛焰倒立缩小的实像
D. 当蜡烛从光具座30 cm刻度处向左运动时，蜡烛移动的速度总大于像移动的速度
5. (2021石家庄十八县大联考)当蜡烛、透镜甲和光屏放置在图示位置时，烛焰在光屏上成清晰的像．现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，方可在光屏上再次成清晰的像，则( )
第5题图
A. 透镜甲的焦距为20 cm
B. 透镜甲的焦距比乙的大
C. 第二次所成的像是缩小的
D. 光屏移动的距离sFA
B. 绳子A处向上的速度为2 m/s
C. 动滑轮重为80 N
D. 拉力F做功的功率为160 W
11.(2021唐山古冶区一模)如图所示，杠杆每小格长度相等，质量不计，O为支点，物体A是边长0.1 m的正方体．当杠杆右侧挂一个重4 N的物体B时，杠杆平衡，此时物体A对水平桌面的压强为300 Pa.下列说法正确的是( )
第11题图
A. 物体A受的支持力为2 N
B. 物体A受的重力为5 N
C. 物体B向右移动一小格，物体A受到的拉力减小1 N
D. 物体B向右移动一小格，物体A受到的支持力减小1 N
12. (2021石家庄长安区二模)如图所示，杠杆在水平位置平衡．AB＝l1，OB＝l2，且l1m2，则一定有F1>F2
B. 若m1＝m2，则一定有V1m2
D. 若V1ρ乙
C. 两种液体对容器底部的压强p甲＝p乙
D. 两种液体对容器底部的压力F甲>F乙
16. 如图所示，水平桌面上两个完全相同的烧杯甲和乙中装有体积相同的两种不同液体．现将质量相等的A、B两个球(VA＞VB)，分别放入两烧杯中，A球沉底，B球悬浮．下列说法正确的是( )
第16题图
A. 甲杯内的液体密度大于乙杯内的液体密度
B. A球受到的浮力小于B球受到的浮力
C. 将甲杯液体倒入乙杯液体中，B球会下沉
D. 放入A、B两球前，甲容器对桌面的压强等于乙容器对桌面的压强
17.(2021唐山路北区三模)如图所示，底面积为S的柱形水杯质量为M，内部装水的质量为m水，水的密度用ρ水表示，立方体木块边长为a、质量为m、用轻质细线系在杯底上，刚好完全浸没在水中，此时细线对木块拉力大小为F.下列说法正确的是( )

第17题图
A. 水杯放在水平桌面上，杯底对桌面压强大小为eq \f(（M＋m水）g－F,S)
B. 细线拉力F＝(m－ρ水a3) g
C. 往水里加入少许食盐，木块受到的浮力增大
D. 剪断细线，木块上浮过程中，水对杯底的压强逐渐减小
18. 将空烧杯放入盛有水的薄壁柱形容器中漂浮，容器中水未溢出，已知容器的底面积为S，此时水的深度为h0，如图所示；将一个小球放入烧杯中，此时烧杯仍漂浮在水面上，测出水的深度为h1，将该球从烧杯中取出放入水中，待小球静止后测出水的深度为h2.已知水的密度为ρ水，下列说法正确的是( )
第18题图
A. h1可能小于h2
B. h1可能等于h2
C. 小球的密度可能是 eq \f(ρ水（h1－h0）,h1－h2)
D. 小球从放入烧杯中，到从烧杯中取出放入水中静止的两个过程中水对容器底的压力变化量为ρ水g(h1－h2)S
19. 一个圆柱形容器放在水平桌面上，如图甲所示，容器中立放着一个高度为h的均匀实心圆柱体M，逐渐向容器中加水．加水过程中，圆柱体M对容器底的压强p与所加水的质量m的关系如图乙所示，在整个过程中无水溢出，M的底面始终与容器中的水面平行，圆柱体M刚好漂浮时，露出水面的高度为h1.此时水平切去h2的高度，水对容器底的压强变化了eq \f(1,5)p1.下列说法正确的是( )
第19题图
A. 切去h2的高度剩余圆柱体可能悬浮
B. 将切去的部分放入水中，容器底部受到水的压强大于2p1
C. 当圆柱体M恰好漂浮时，所加水的体积为eq \f(2m1,ρ水)
D. 当加入水的质量是m1时，圆柱体M对容器底的压强是eq \f(ρ水g（h－h1）,2)
类型4 电与磁综合
1. (2021邯郸武安一模)关于电与磁，下列说法正确的是( )
A. 磁场对通电导体有力的作用，利用此原理人们制造了电动机
B. 改变电磁铁中电流的大小可以改变电磁铁的南、北极
C. 小磁针静止时一端总是指北，说明地球是一个巨大的磁体
D. 导体在磁场中做切割磁感线运动时，导体中一定产生感应电流
2. (2021河北模拟)下列有关电与磁的说法正确的是( )
A. 磁体间的吸引或排斥作用是通过磁场实现的
B. 磁悬浮列车是利用电流和磁场间的相互作用原理设计的
C. 利用电磁感应现象可以制成电动机，实现机械能转化为电能
D. 动圈式话筒的工作原理与发电机的工作原理相同
3. (2021石家庄名校模拟)下列关于电与磁的说法正确的是( )
A. 磁场中某点的磁场方向是由放在该点的小磁针决定的
B. 改变通电螺线管中电流的方向，可以改变通电螺线管的N、S极
C. 发电机是利用电磁感应原理制成的，工作时将机械能转化为电能
D. 只改变直流电动机的电流方向，直流电动机内线圈的转向会发生改变
4. (2021石家庄名校模拟)关于如图所示的电和磁的实验，下列描述中正确的是( )
第4题图
A. 甲图实验演示的是电流的磁效应
B. 乙图实验演示的是电动机的工作原理
C. 丙图实验演示的是磁场对通电导体的作用，直流电动机是依据此原理制成的
D. 丁图实验演示当铁棒靠近条形磁铁时被吸引，说明铁棒原来就有磁性
5. 如图所示，关于甲、乙两个装置下列说法正确的是( )
第5题图
A. 甲图演示了电动机的原理
B. 乙图可用来演示电流的磁效应
C. 为了使甲图中的线圈反向转动，可将电源两极互换
D. 为了使乙图中的灯泡有更明显的亮度，可将磁体换为磁性更强的电磁铁
类型5 动态电路分析
考向1 滑动变阻器类
1. (2021石家庄名校模拟)如图所示的电路中，电源电压保持不变，闭合开关S，下列说法正确的是( )
第1题图
A. 滑动变阻器的滑片P向左滑动，电压表示数变大，电流表示数均变小
B. 滑动变阻器的滑片P向右滑动，电流表可能会损坏
C. 滑动变阻器的滑片P向右滑动，电压表与电流表示数比值不变
D. 滑动变阻器的滑片P向左滑动，电压表与电流表示数比值变大
2. (2021邢台二模)如图所示的电路中，电源电压保持不变，定值电阻R1、R3的阻值均为R0，变阻器R2的最大阻值为R0.将变阻器R2的滑片P置于一端，闭合开关S后，两个电压表都有示数，电流表的示数为I0.若将变阻器的滑片P调节至中点，下列说法正确的是( )

第2题图
A. 示数变大，示数变大
B. 与示数变化量的比值为1∶2
C. 示数的变化量与示数变化量的比值不变
D. 变阻器R2消耗的电功率变化了eq \f(7,25)Ieq \\al(2,0)R0
3. (2021石家庄名校模拟)如图所示的电路图，电源电压恒定，甲、 乙、丙是三个电表，滑片P在中间位置．若开关全部闭合，三个电阻都有电流通过，下列说法不正确的是( )
第3题图
A. 乙是电压表，甲、丙是电流表
B. 开关均闭合，滑片P向右移动，甲的示数变小，丙的示数不变
C. 开关均闭合，滑片P向右移动，甲表示数的变化量一定大于丙表示数的变化量
D. 开关均闭合，滑片P向右移动，甲表示数的变化量可能等于表示数的变化量
4. (2021河北九地市摸底考)如图甲所示的电路，电源电压保持不变，滑动变阻器上标有“10 Ω 1 A”，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡恰好正常发光．在图乙中绘制出电流表与两电压表示数关系的图像．下列说法中正确的是( )
第4题图
A. 电源电压为6 V
B. 小灯泡的额定功率为2 W
C. 整个电路的最小功率为0.9 W
D. 滑片在a点时，小灯泡与滑动变阻器的功率之比为1∶5
考向2 多开关类
5. 如图所示，电源电压保持不变，已知R1的阻值为R0，R1＜R2，闭合任意两个开关，电流表的示数分别为I0、2I0、3I0.在电路正常工作时，则下列判断正确的是( )
第5题图
A. 电源电压为2I0R0
B. 该电路不能同时闭合所有开关
C. 闭合任意一个或几个开关，电路总电阻的最大值为3R0
D. 闭合任意一个或几个开关，电路消耗的最大功率与最小功率之比为9∶1
6. (2021河北模拟)如图所示，电源电压为U且保持不变，a为电压表、电流表或定值电阻，R1、R2、R3为定值电阻，电路中定值电阻阻值均为R0.只闭合开关S时，所有电表均有示数；任意闭合开关，电流表的最大示数为eq \f(3U,R0).下列说法正确的是( )

第6题图
A. a是电压表
B. 闭合开关S、S1，电流表的示数大于电流表的示数
C. 先闭合开关S、S1，再闭合开关S2，电流表示数为原来的6倍
D. 闭合开关S，不管开关S1、S2处于何种状态，电压表的示数与电流表的示数的比值都为R0
考向3 滑动变阻器＋多开关类
7. (2021保定名校模拟)如图所示电路中，电源电压不变，下面说法正确的是( )
第7题图
A. 只闭合S1，将P向左移动，电压表与电流表示数的比值不变
B. 只闭合S1，将P向左移动，R1消耗的功率减小
C. 开关都闭合，将P向左移动，电压表的示数不变，电流表的示数变小
D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小
8. (2021唐山古冶区一模)如图所示电路，电源电压不变， R1和R3为定值电阻，R2为滑动变阻器．下列说法正确的是( )

第8题图
A. 开关S闭合、S1和S2断开，滑片P向右滑动，电流表示数变小，电压表示数变小
B. 开关S、S1和S2闭合，滑片P稍稍向左滑动一小段，电流表示数变大，电流表示数变大，电压表示数不变
C. 开关S和S2闭合、S1断开，滑片移到B端；再闭合S1，电压表和电流表示数的比值变大
D. 开关S闭合、S1和S2断开，滑片P移到A端；再闭合S2，电路的总功率变大
9. (2021河北模拟)如图所示电路，电源电压为U且保持不变，定值电阻R1＞R2，下列说法正确的是( )
第9题图
A. 只闭合开关S，滑片P向左移动，电压表示数变化量大于电压表示数变化量
B. 只闭合开关S，滑片P向左移动，电压表与电流表示数的比值变大，电压表与电流表示数的比值变小
C. 闭合开关S、S2，断开开关S1，无论怎样移动滑片P，电路消耗的总功率都为eq \f(U2,R1＋R2)
D. 先闭合开关S、S1，再闭合开关S2，电压表示数变小，电压表示数不变，电流表示数变大
10. (2021石家庄名校模拟)如图所示，电源电压不变，a、b为电流表或电压表，滑动变阻器最大阻值为R3，任意闭合开关，电路总是安全的．先闭合S1再闭合S2，发现电流表和b表的读数均有明显变化．下列判断正确的是( )

第10题图
A. a表一定是电压表
B. 若b表是电流表，先闭合S1，再闭合S2，a表读数变大
C. 闭合S1，断开S2，移动变阻器的滑片，a表的示数与表示数比值总是不变
D. 若R1＝R2＝R3，电路的最大功率P大与最小功率P小之比为4∶1
11. (2021唐山古冶区二模)如图所示，a、b是电压表、电流表或定值电阻，电路中各电阻的阻值均相等．闭合开关S1，断开S2、S3时，的示数为U0，的示数为I0；三个开关都闭合时，的示数为3U0.的示数为9I0.则下列说法正确的是( )
第11题图
A. 电路中每个电阻的阻值大小等于eq \f(3U0,I0)
B. 三个开关均闭合，将R2替换为电压表，电路消耗的功率为18U0I0
C. 三个开关均闭合，a、b位置互换前后，的示数之比为3∶2
D. 若将R2替换为最大阻值与定值电阻阻值相同的滑动变阻器，则在电路安全的情况下，任意移动滑动变阻器的滑片P，电压表的示数与电流表的示数的比值总是一个定值
参考答案
类型1 光学多选题
1. BC 2. ACD 3. BCD 4. AD 5. BC 6. ABD
类型2 热学多选题
1. CD 2. BCD 3. BC 4. BD 5. BD 6. CD
类型3 力学多选题
1. BC 2. BC 3. BC 4. ABC 5. AC 6. BCD 7. BD 8. BD 9. ACD 10. BC 11. BD 12. AC 13. ACD 14. BC 15. BD 16. BC 17. CD 18. BD 19. CD
类型4 电与磁综合
1. AC 2. ABD 3. BCD 4. AC 5. ACD
类型5 动态电路分析
1. BD 2. BCD 3. AB 4. AB 5. ABC 6. BD 7. BCD 8. ABD 9. CD 10. ACD 11. BC
