2022年中考物理二轮专题复习-力学作图

这是一份2022年中考物理二轮专题复习-力学作图，共6页。
1．（2021·宁夏吴忠·八年级期末）6月20日，在意大利里米尼举行的2021年世界女排联赛预赛比赛中，中国队以3比0战胜美国队。如图，排球在空中飞行，请画出它所受重力的示意图。
2．（2021·河南商丘·八年级期末）如图所示，球形物体重30N，画出该物体所受重力的示意图。
3．（2022·上海·八年级）如图所示，小球在绳拉力的作用下靠在光滑的墙壁静止不动，请画出小球对墙壁压力的示意图。
4．（2021·河南·淮阳第一高级中学八年级期末）如图岁所示，一个杯子放在水平桌面上，请画出其所受重力和支持力的示意图。（重心已画出）

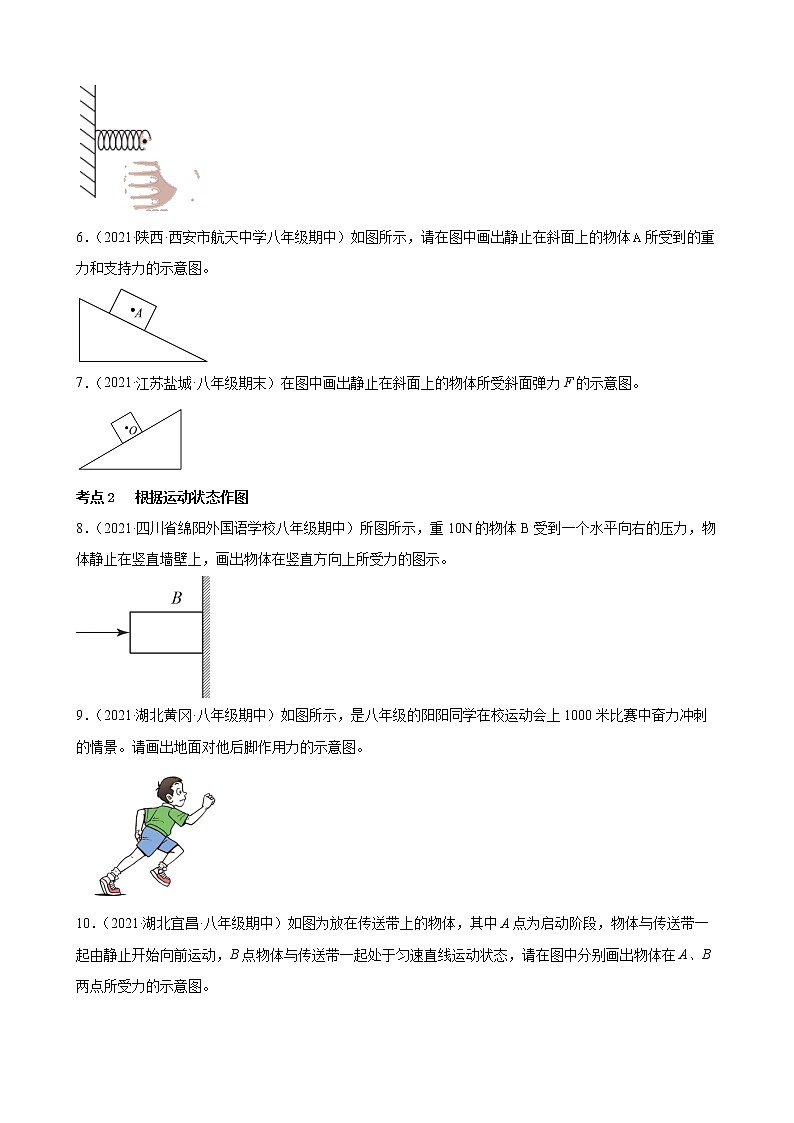

5．（2022·全国·八年级课时练习）如图弹簧—端固定在墙壁上，用手向左按压弹簧另一端。请画出弹簧对手的弹力示意图。
6．（2021·陕西·西安市航天中学八年级期中）如图所示，请在图中画出静止在斜面上的物体所受到的重力和支持力的示意图。
7．（2021·江苏盐城·八年级期末）在图中画出静止在斜面上的物体所受斜面弹力F的示意图。
考点2 根据运动状态作图
8．（2021·四川省绵阳外国语学校八年级期中）所图所示，重10N的物体B受到一个水平向右的压力，物体静止在竖直墙壁上，画出物体在竖直方向上所受力的图示。
9．（2021·湖北黄冈·八年级期中）如图所示，是八年级的阳阳同学在校运动会上1000米比赛中奋力冲刺的情景。请画出地面对他后脚作用力的示意图。
10．（2021·湖北宜昌·八年级期中）如图为放在传送带上的物体，其中A点为启动阶段，物体与传送带一起由静止开始向前运动，B点物体与传送带一起处于匀速直线运动状态，请在图中分别画出物体在A、B两点所受力的示意图。
11．（2021·辽宁葫芦岛·八年级阶段练习）如图所示，弹簧左端固定在墙上，小物块在弹簧的弹力作用下被弹出，当小物块滑至A点后、小物块静止在A点。请画出小物块在图中所示位置所受到的力。
12．（2021·河南省实验中学模拟预测）如图所示，物块置于长木板表面上，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。请在图中画出物块所受力的示意图（O点为力的作用点）。
13．（2021·北京市陈经纶中学分校八年级期中）如图甲所示是小明沿滑道下滑的情景，他受到的支持力为、重力为、摩擦力为。现用一个方框替代人体，画出简化图（如图乙所示），请在图乙中画出这三个力的示意图（提示：以重心为作用点、用字母标明各力）。
14．（2021·辽宁鞍山·八年级阶段练习）杂技《激情爬竿》在2008年春晚受到观众的好评。如图所示是杂技演员用双手握住固定在竖直方向的竿匀速向上攀爬时的情景，演员的重心大约在O点位置。请画出演员此时受力的示意图。
参考答案：
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
