2022年中考物理专题电和磁导学案

电和磁专题导学案

【学习目标】

1、认识磁场，知道地磁场。2、了解电流周围存在磁场，通电螺线管外部磁场的方法。3、了解通电导体在磁场中会受到力的作用，知道力的方向与哪些因素有关。4了解电磁感应在生产、生活中的应用。

【学习重、难点】

重点：认识磁场，知道地磁场

难点：通电螺线管外部磁场的方法

【学习方法】：：自主复习、合作探究、展示交流、质疑反思

【学习过程】：

自主学习

考点1磁现象

1．磁性：能够吸引__     __等物体的性质．

2．磁极：磁体上磁性__    __的两个位置；能够自由转动的磁体，静止时指南的那个磁极叫做__   _极，指北的那个磁极叫做__    _极．

3．磁极间相互作用：同名磁极相互__   __，异名磁极相互__   __．

4．磁化：原来没有磁性的物体在磁体或电流的作用下获得__   __的现象．

【提示】　(1)一个磁体有且只有两个磁极．(2)物体与磁体相互排斥，该物体一定具有磁性；物体与磁体相互吸引，该物体不一定具有磁性．

【练习】

1．如图，将条形磁铁放在铁屑中，拿出后发现__   __吸引铁屑较多，说明条形磁铁__  __的磁性较强，磁体上磁性最强的部位叫__  __．

考点2　磁场

1．定义：磁体周围存在着一种物质，能使磁针__ __，这种物质看不见、摸不着，叫做磁场．

2．基本性质：对放入其中的磁体产生__ __的作用，磁极间的相互作用是通过__ __发生的．

3．方向规定：在磁场中某点的小磁针静止时_  __所指的方向规定为该点的磁场方向．

4．磁感线：用来描述磁场的分布情况，实际并不存在；在磁体周围，磁感线从__ __极出发回到 _极，在磁体内部，磁感线从_ _极出发回到_ __极．

5．几种常见的磁感线分布图

6．地磁场：地球周围存在的磁场，地磁南极在地理__ __极附近，地磁北极在地理__ __极附近．地理的两极和地磁场的两极并不重合，最早由我国宋代学者_ __记述．

【提示】　磁感线有疏密，磁感线的疏密程度表示磁场的强弱．

【练习】

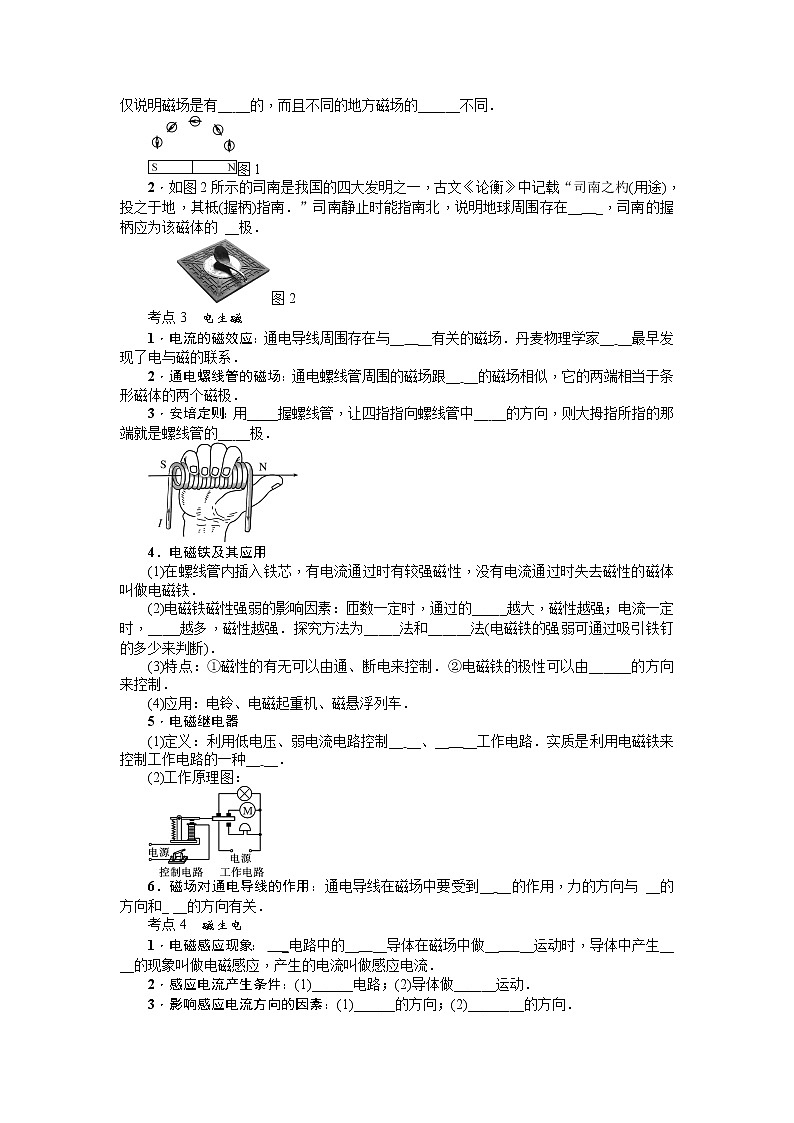

1．将小磁针放在条形磁体周围的不同地方．小磁针静止时北极指示着不同的方向，不仅说明磁场是有__ __的，而且不同的地方磁场的__  __不同．

图1

2．如图2所示的司南是我国的四大发明之一，古文《论衡》中记载“司南之杓(用途)，投之于地，其柢(握柄)指南．”司南静止时能指南北，说明地球周围存在__  _，司南的握柄应为该磁体的 __极．

　　图2

考点3　电生磁

1．电流的磁效应：通电导线周围存在与__  __有关的磁场．丹麦物理学家__ __最早发现了电与磁的联系．

2．通电螺线管的磁场：通电螺线管周围的磁场跟__ __的磁场相似，它的两端相当于条形磁体的两个磁极．

3．安培定则：用__ __握螺线管，让四指指向螺线管中__ __的方向，则大拇指所指的那端就是螺线管的__ __极．

4．电磁铁及其应用

(1)在螺线管内插入铁芯，有电流通过时有较强磁性，没有电流通过时失去磁性的磁体叫做电磁铁．

(2)电磁铁磁性强弱的影响因素：匝数一定时，通过的__  _越大，磁性越强；电流一定时，__ __越多，磁性越强．探究方法为__  _法和__  __法(电磁铁的强弱可通过吸引铁钉的多少来判断)．

(3)特点：①磁性的有无可以由通、断电来控制．②电磁铁的极性可以由__  __的方向来控制．

(4)应用：电铃、电磁起重机、磁悬浮列车．

5．电磁继电器

(1)定义：利用低电压、弱电流电路控制__ __、__  __工作电路．实质是利用电磁铁来控制工作电路的一种__ __．

(2)工作原理图：

6．磁场对通电导线的作用：通电导线在磁场中要受到__ __的作用，力的方向与 __的方向和_ __的方向有关．

考点4　磁生电

1．电磁感应现象：   _电路中的__  __导体在磁场中做__   __运动时，导体中产生__  __的现象叫做电磁感应，产生的电流叫做感应电流．

2．感应电流产生条件：(1)__  __电路；(2)导体做__  __运动．

3．影响感应电流方向的因素：(1)__  __的方向；(2)__    __的方向．

4．发电机和电动机

【练习】

1．扬声器是把电信号转换成声信号的一种装置，如图1所示是扬声器构造示意图．当线圈中通过变化的电流时，线圈受到变化的__   __力作用，从而带动与线圈相连的纸盆振动，于是扬声器就发出了声音，扬声器从原理上与__  __(填“电动机”或“发电机”)大致相同．

图1

2．如图2所示是动圈式话筒的结构示意图，当你对着话筒说话或唱歌时，产生的声音使膜片带动线圈一起振动，线圈中能产生随声音的变化而变化的__ __，经放大后，通过扬声器(喇叭)还原成声音．与动圈式话筒原理相似的是__  __(填“电动机”或“发电机”)．

图2

中考链接

1．(2020·荆州)关于电与磁，下列说法正确的是( )

A．磁感线是磁体周围真实存在的曲线B．电磁铁磁性强弱与线圈匝数多少无关

C．电动机是利用电磁感应的原理制成的D．奥斯特实验说明通电导体周围存在磁场

2．(2020·石家庄28中一模)下图能说明电动机工作原理的是( )

3．(2020·荆门)如图所示的电路中，当开关S拨到a后，电磁铁左端为__ __极，小磁针静止时，B端是_ __极；当开关S由a拨到b，调节滑动变动器，使电流表的示数仍保持不变，则电磁铁的磁性__  __(填“增强”“不变”或“减弱”)．

【当堂检测】

5．(2015·河北)如图所示的闭合电路中，铜棒ab静止．当蹄形磁铁竖直向上运动时，灵敏电流计的指针__ __(填“会”或“不会”)偏转；让铜棒ab水平向右缓慢运动时，灵敏电流计的指针偏转的角度较小；快速运动时，指针偏转的角度较大，这说明感应电流的大小与__              _有关．__           _(填“动圈式话筒”或“扬声器”)是应用电磁感应原理制成的．

命题点4　电与磁综合

6．(多选)(2020·河北)关于电与磁，下列说法正确的是(  )

A．奥斯特实验表明通电导体周围存在磁场

B．磁场看不见、摸不着，但它是客观存在的

C．改变通过电磁铁的电流方向可以改变电磁铁磁性的强弱

D．闭合电路的部分导体在磁场中运动时，电路中就会产生感应电流

7．(多选)(2018·河北)下列有关电与磁的说法正确的是(   )

A．磁感线是用来形象描述磁场的，并不真实存在

B．悬吊着的小磁针静止时N极指向地理南极附近

C．法拉第在世界上第一个发现了电与磁之间的联系

D．电磁继电器是利用电磁铁来控制工作电路的一种开关

8．(2017·河北)如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是(   )

甲　乙丁

丙

A．甲实验说明同名磁极相互吸引，异名磁极相互排斥

B．乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流

C．丙实验说明利用磁场可以产生电流

D．丁实验说明机械能可以转化为电能

9．(多选)(2016·河北)下列关于电与磁的说法正确的是(   )

A．磁场中某点的磁场方向是由放在该点的小磁针决定的

B．改变通电螺线管中电流的方向，可以改变通电螺线管的N、S极

C．发电机是利用电磁感应原理制成的，工作时将机械能转化为电能

D．只改变直流电动机中的电流方向，直流电动机内线圈的转向会发生改变

【课后反思】
