2022年中考物理(二轮专题）电流与电路专题训练

这是一份2022年中考物理(二轮专题）电流与电路专题训练，共24页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

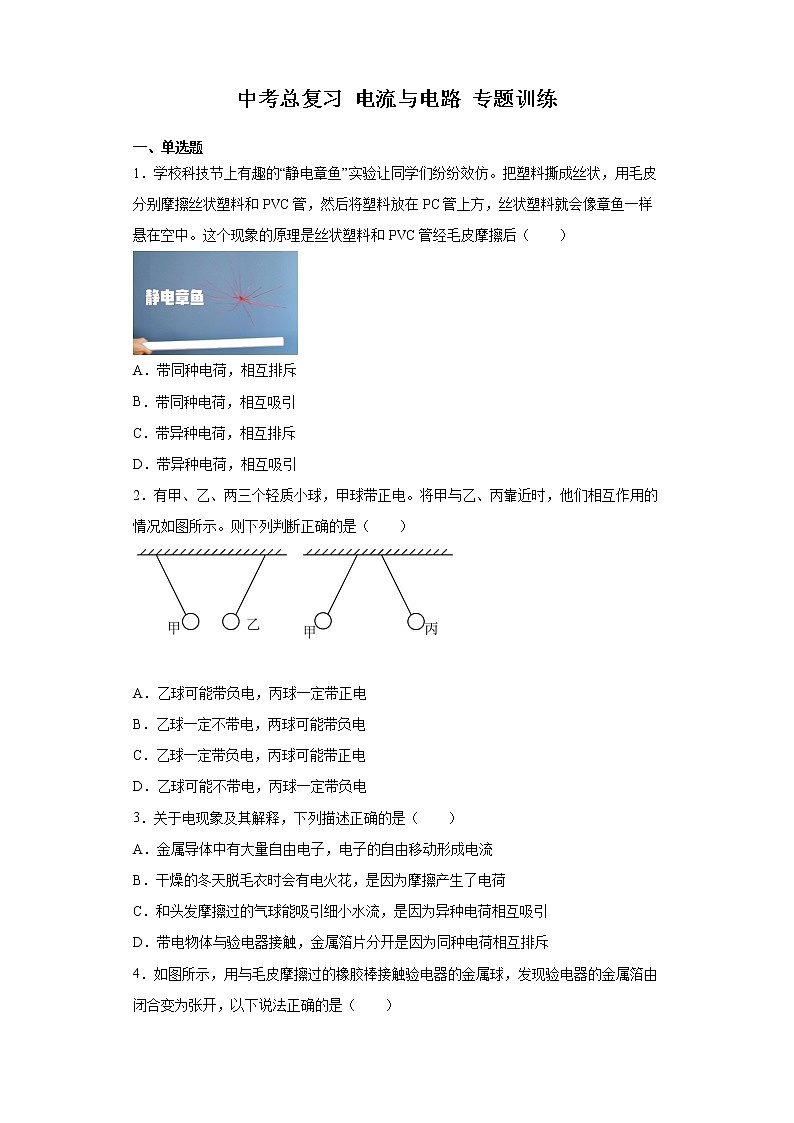

1．学校科技节上有趣的“静电章鱼”实验让同学们纷纷效仿。把塑料撕成丝状，用毛皮分别摩擦丝状塑料和PVC管，然后将塑料放在PC管上方，丝状塑料就会像章鱼一样悬在空中。这个现象的原理是丝状塑料和PVC管经毛皮摩擦后（ ）
A．带同种电荷，相互排斥
B．带同种电荷，相互吸引
C．带异种电荷，相互排斥
D．带异种电荷，相互吸引
2．有甲、乙、两三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（ ）
A．乙球可能带负电，丙球一定带正电
B．乙球一定不带电，两球可能带负电
C．乙球一定带负电，丙球可能带正电
D．乙球可能不带电，丙球一定带负电
3．关于电现象及其解释，下列描述正确的是（ ）
A．金属导体中有大量自由电子，电子的自由移动形成电流
B．干燥的冬天脱毛衣时会有电火花，是因为摩擦产生了电荷
C．和头发摩擦过的气球能吸引细小水流，是因为异种电荷相互吸引
D．带电物体与验电器接触，金属箔片分开是因为同种电荷相互排斥

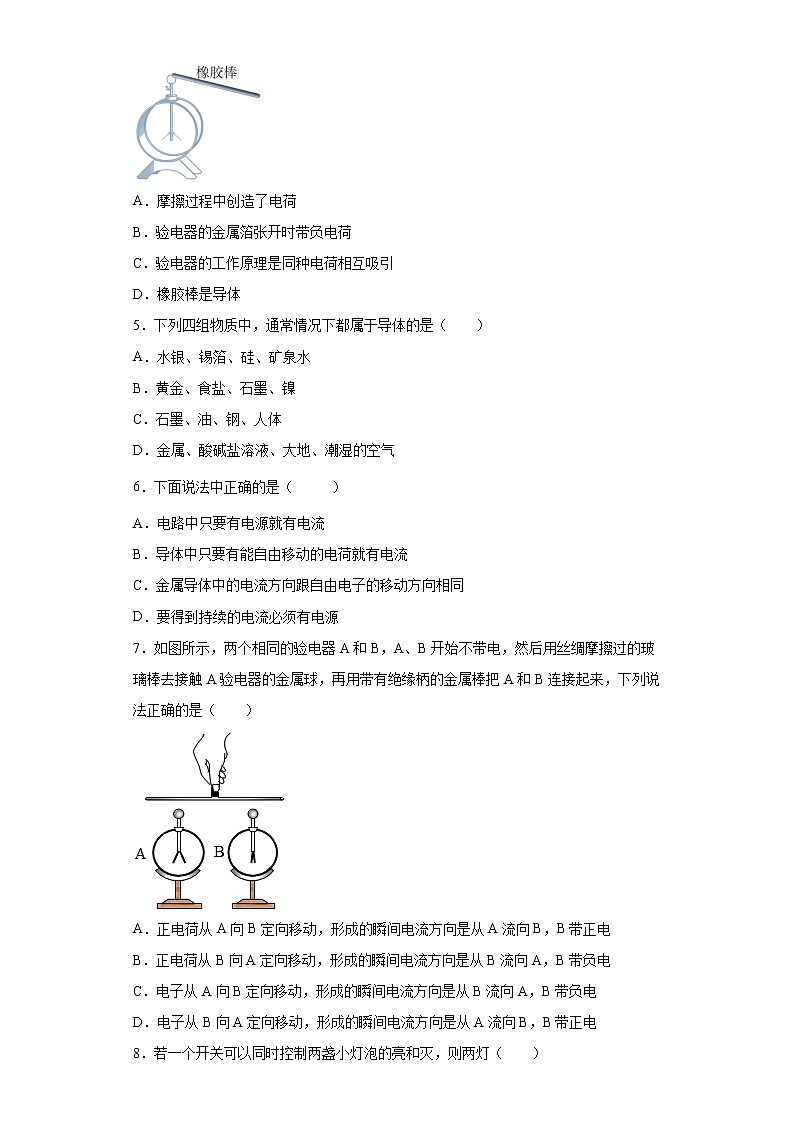

4．如图所示，用与毛皮摩擦过的橡胶棒接触验电器的金属球，发现验电器的金属箔由闭合变为张开，以下说法正确的是（ ）
A．摩擦过程中创造了电荷
B．验电器的金属箔张开时带负电荷
C．验电器的工作原理是同种电荷相互吸引
D．橡胶棒是导体
5．下列四组物质中，通常情况下都属于导体的是（ ）
A．水银、锡箔、硅、矿泉水
B．黄金、食盐、石墨、镍
C．石墨、油、钢、人体
D．金属、酸碱盐溶液、大地、潮湿的空气
6．下面说法中正确的是（ ）
A．电路中只要有电源就有电流
B．导体中只要有能自由移动的电荷就有电流
C．金属导体中的电流方向跟自由电子的移动方向相同
D．要得到持续的电流必须有电源
7．如图所示，两个相同的验电器A和B，A、B开始不带电，然后用丝绸摩擦过的玻璃棒去接触A验电器的金属球，再用带有绝缘柄的金属棒把A和B连接起来，下列说法正确的是（ ）
A．正电荷从A向B定向移动，形成的瞬间电流方向是从A流向B，B带正电
B．正电荷从B向A定向移动，形成的瞬间电流方向是从B流向A，B带负电
C．电子从A向B定向移动，形成的瞬间电流方向是从B流向A，B带负电
D．电子从B向A定向移动，形成的瞬间电流方向是从A流向B，B带正电
8．若一个开关可以同时控制两盏小灯泡的亮和灭，则两灯（ ）
A．一定串联
B．一定并联
C．可能串联
D．可能并联，开关接在支路上

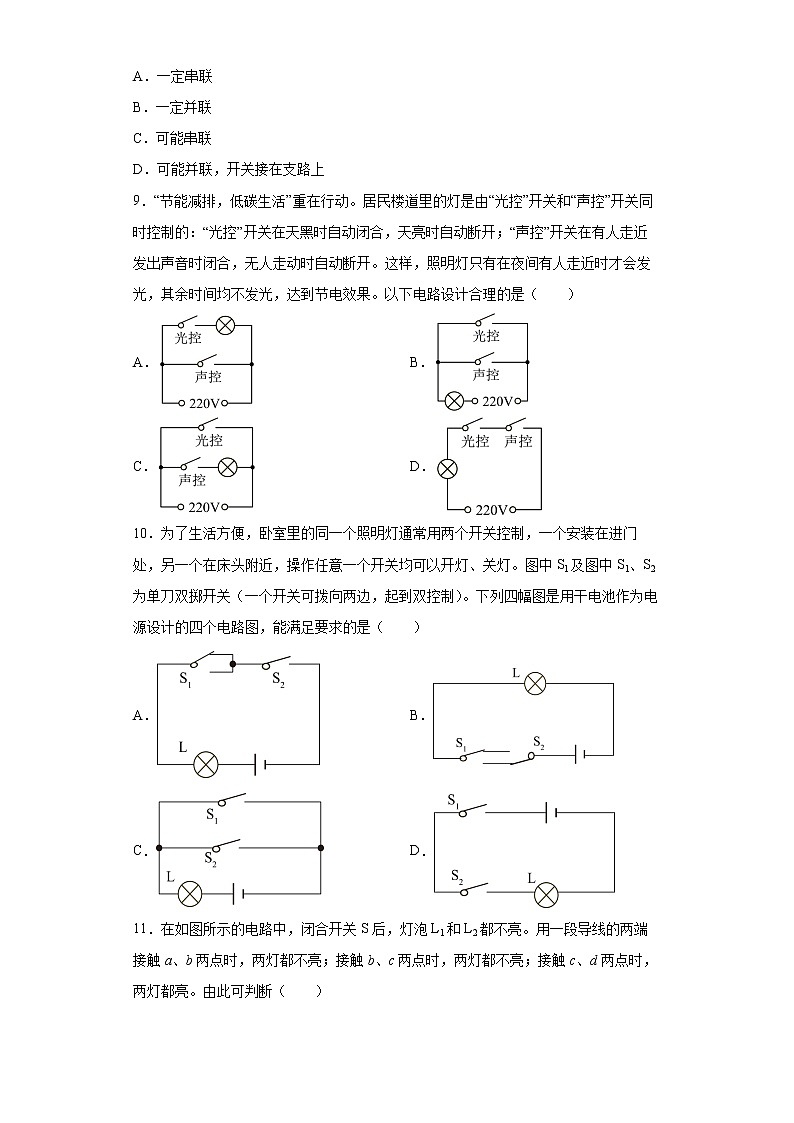

9．“节能减排，低碳生活”重在行动。居民楼道里的灯是由“光控”开关和“声控”开关同时控制的：“光控”开关在天黑时自动闭合，天亮时自动断开；“声控”开关在有人走近发出声音时闭合，无人走动时自动断开。这样，照明灯只有在夜间有人走近时才会发光，其余时间均不发光，达到节电效果。以下电路设计合理的是（ ）
A．B．
C．D．
10．为了生活方便，卧室里的同一个照明灯通常用两个开关控制，一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。图中S1及图中S1、S2为单刀双掷开关（一个开关可拨向两边，起到双控制）。下列四幅图是用干电池作为电源设计的四个电路图，能满足要求的是（ ）
A．B．
C．D．
11．在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。由此可判断（ ）
A．开关S断路B．灯L1断路C．灯L1短路D．灯L2断路
12．在下列各电路图中，能正确地测出小灯泡L1电流的电路是（ ）
A．B．
C．D．
13．如图所示的电路，闭合开关S1、S2，断开开关S3时，下列判断正确的是（ ）
A．灯L1亮、L2不亮B．灯L1、L2串联，都亮
C．灯L2亮、L1不亮D．灯L1、L2并联，都亮
14．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为0.9A和0.5A，则通过灯L1的电流是（ ）
A．0.5AB．0.4AC．0.9AD．1.4A
15．如图所示的串联电路中，闭合开关S时，小桂发现灯泡L1比L2更亮，下列说法正确的是（ ）
A．经过L1的电流比L2大B．经过L1的电流比L2小
C．L1、L2的电流都是0.2AD．L1、L2的电流都是1.0A
16．如图所示的电路中，闭合开关S1，S2，电流表、灯泡L1和L2均能正常工作.则下列说法正确的是（ ）
A．开关S1、S2都闭合，灯泡L1和L2并联
B．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
C．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
D．闭合S1、S2中任意一个开关，都会有灯泡发光
17．如图所示的电路中，利用开关的通断来改变电路连接方式接描述不正确的是（ ）
A．断开S1，闭合S2、S3，电阻R1、R2组成并联电路
B．同时闭合S2、S3，电路会形成R1短路
C．只闭合S1，电阻R1、R2组成串联电路
D．只闭合S2，电阻R1单独工作
18．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（ ）
A．1.5A 0.3AB．1.2A 0.3AC．0.3A 0.3AD．1.2A 1.2A
19．如图所示电路，闭合开关，以下判断正确的是（ ）
A．灯L1、L2串联B．电流表测灯L1电流
C．电流表测灯L2电流D．电流表测总电流
20．小明把两只不同规格且完好的小灯泡和两节干电池连接成如图所示的电路，当他检查电路连接正确后，闭合开关，发现只有小灯泡L1不亮，原因是（ ）
A．小灯泡L1短路B．小灯泡L2短路
C．小灯泡L1断路D．小灯泡L1电阻太小
21．如图所示电路中，闭合开关S后，开关S1由断开到闭合，下列说法正确的是（ ）
A．电流表A1示数不变，电流表A示数变大
B．电流表A1示数减小，电流表A示数也减小
C．电流表A1示数变小，电流表A示数变大
D．电流表A1示数变大，电流表A示数也变大
22．如图所示的电路，下列分析正确的是（ ）
A．只闭合S1时，L2发光，L1不发光，A2测L2的电流
B．闭合S1、S2时，L1、L2并联，A2测L2的电流
C．只闭合S2时，L1发光，L2不发光，A1测L1的电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等
二、填空题
23．梳理头发时，塑料梳子能吸引头发，此现象称为静电现象，塑料梳子和头发所带的电荷是______（选填“同种”或“异种”）电荷，使梳子和头发带电的方法是 ______，使用该方法使物体带电的实质：并不是创造了电荷，只是______。
24．如下图所示，用丝线悬挂着A、B、C、D、E、F六个小球，它们之间的相互作用情况如图所示，那么肯定带电的小球是______，肯定不带电的小球是______。
25．验电器是用来______的仪器，验电器的原理是______，当毛皮摩擦过得橡胶棒接触不带电的验电器的金属小球时所产生的电流方向______.（选填“金属球到橡胶棒”“橡胶棒到金属球”）
26．如图是一个常见的充电宝，当正在给充电宝充电时，该充电宝相当于电路中的______；当充电宝正在给手机电池充电时，该充电宝相当于电路中的______。
27．城市道路两旁的路灯总是同时亮同时灭，他们是______联；家中控制电灯的开关与电灯之间是______联（两空均选填“串”或“并”）。
28．取两个相同的不带电的验电器A和B，用与毛皮摩擦过的橡胶棒接触验电器A的金属球，使A带电（如图甲所示）。用带绝缘柄的金属杆把A和B连接起来，A的金属的角度减小，B的金属箔张开（如图乙所示）。则甲图中验电器A带的是_____（选填“正电荷”或“负电荷”），移动的电荷从_______，（选填“A到B”或“B到A”），金属杆中瞬间电流方向是从_____（选填“A到B”或“B到A”）。
29．如图所示电路，闭合开关后，电流表A1的示数为0.5A，电流表A2的示数为0.2A，则通过小灯泡L1的电流是_____A，通过L2的电流是______A，通过开关的电流是_______A。
30．如图所示，若使灯L1与L2串联，应将接线柱C与___________（选填“A”、“B”或“D”）连接，流经灯L1的电流方向是________（选填“由左到右”或“由右到左”）。
31．在如图所示的电路中当开关S2、S3闭合，S1断开时，灯L1、L2______联；当S1闭合、S2、S3断开时，灯L1、L2______联；当S1、S2闭合时，会发生电源______，这是绝对不允许的。
32．如图电灯L1、L2、L3中的电流分别是I1、I2、I3，电阻分别为R1、R2、R3，且电流表A1示数为1.1A，A2示数为0.8A，A3示数为1.4A，则I1为______A，I2为______A，I3为______A。
三、作图题
33．请在图中用笔画线代替导线连接电路．要求：两灯并联，开关S同时控制两盏灯泡。
34．根据图甲的电路图连接图乙电路．
35．在虚线框内将如图所示的实物电路改画成电路图．
四、实验题
36．如图所示，小慧探究串联电路中各处的电流有什么关系实验
（1）在连接电路时，开关应该处于___________状态，目的是___________。
（2）连接好电路后闭合开关S，小慧发现L1、L2两只灯泡都不亮，用手按灯泡L1，两灯仍然不亮，按灯泡L2，两灯都亮，则故障可能是___________
A、L1灯丝断了 B、L2灯丝断了 C、L1短路 D、L2与灯座接触不良
（3）如果李欢同学的测量数据如下表：
根据测量结果能得出的结论是___________；字母表达式为___________。
（4）为了验证结论的普遍性，可以采取的方法是( )
A、用规格相同的灯泡再做一次实验 B、换规格不同的灯泡多做几次实验
37．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了______；
(2)他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：______；
(3)他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是______；在排除故障后，电流表的示数如图丙所示，则电流表的示数为______A；
(4)在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进方法是______；
(5)实验结束后，小明又利用器材连接如图丁所示的电路图，当开关S由断开到闭合时，电流表A1的示数______（选填“变大”“变小”或“不变”）。
五、计算题
38．教室里共有8盏日光灯，工作时的电流为180mA，问：
（1）教室的日光灯是串联还是并联？
（2）8盏日光灯全部工作时，通过的总电流为多少？
39．如图所示的电路中：
（1）当S1、S2都断开时，电流表的示数为0.5A，求通过R1、R2的电流各是多少？
（2）当S1、S2都闭合时，灯L的电流为0.3A，电流表的示数为0.9A，求通过R1、R2的电流各是多少？（要求写出必要的文字说明）
40．在如图所示的电路中，L1和L2是两个不同规格的灯泡。问：
（1）只闭合S1时，若电流表A的示数为0.6 A，则通过L1和L2的电流分别是多少？
（2）只闭合S2时，若电流表A的示数为0.2 A，则通过L1和L2的电流分别是多少？
（3）当闭合S1和S3时，若电流表A的示数为0.9 A，通过L1的电流为0.6 A，则通过L2的电流是多少？
IA
IB
IC
第一次测量
0.18A
0.18A
0.18A
参考答案：
1．A
【解析】
【详解】
用毛皮分别摩擦丝状塑料和PVC管，毛皮和丝状塑料之间会发生电子的转移，毛皮和PVC管之间也会发生电子的转移，将塑料放在PC管上方，丝状塑料就会像章鱼一样悬在空中，这说明丝状塑料和PVC管经毛皮摩擦后带了同种电荷，而同种电荷相互排斥，故BCD错误，A正确。
故选A。
2．A
【解析】
【详解】
电荷的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。甲球带正电，由图可知，与丙球在相互排斥，则丙球一定带正电；甲球与乙球相互吸引，又由于带电体具有吸引轻小物质的性质，则乙球可能带负电或不带电，故BCD错误，A正确。
故选A。
3．D
【解析】
【详解】
A．电流是由电荷定向移动形成的，定向移动的可以是正电荷也可以是负电荷，故A错误；
B．干燥的冬天脱毛衣时会有电火花，是因为电荷发生了转移，而不是产生了电荷，故B错误；
C．与头发摩擦过的气球能吸引细小水流，是因为带电的气球具有吸引轻小物体的性质，水流不带电，故C错误；
D．验电器利用同种电荷相互排斥的原理，当用带电体接触验电器的金属球时，就会有电荷发生转移使两片金属箔带上同种电荷，这两片金属箔由于带同种电荷相互排斥而张开，故D正确。
故选D。
4．B
【解析】
【详解】
A．摩擦起电现象是通过摩擦的方式使电荷发生了转移，而不是创造了电荷，故A错误；
B．用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器的金属球时，负电荷从橡胶棒转移到验电器上，验电器也带上负电荷，故B正确；
C．验电器是检验物体是否带电的仪器，验电器的工作原理利用的是同种电荷相互排斥，故C错误；
D．橡胶棒不容易导电，是绝缘体，故D错误。
故选B。
5．D
【解析】
【详解】
A．水银、锡箔、矿泉水都容易导电，属于导体，硅是半导体，故A不符合题意；
B．黄金、石墨、镍都属于导体，食盐不是导体，食盐是绝缘体，故B不符合题意；
C．石墨、钢、人体都属于导体，油是绝缘体，故C不符合题意；
D．金属、酸碱盐溶液、大地、潮湿的空气都属于导体，故D符合题意。
故选D。
6．D
【解析】
【详解】
A．电路中只有电源，若电路没有闭合是没有电流的，故A错误；
B．导体中有能自由移动的电荷，如果自由电荷没有发生定向移动是没有电流的，故B错误；
C．据教材知识可知，金属导体中的电流方向跟自由电子的定向移动方向相反，故C错误；
D．要得到持续的电流必须有电源，但有电源不一定有电流，故D正确．
7．D
【解析】
【详解】
用丝绸摩擦过的玻璃棒带正电，根据摩擦起电的实质可知，玻璃棒失去电子，当玻璃棒与验电器A接触后，验电器A上的一部分电子转移到玻璃棒上，验电器A带正电；B不带电，用带有绝缘手柄的金属棒把A和B连接起来，B上的部分负电荷（自由电子）会转移到A上，形成瞬间电流，因此验电器B带正电，电流的方向与负电荷定向移动的方向相反，因此电流方向是由A到B，故ABC错误，D正确。
故选D。
8．C
【解析】
【详解】
由于开关在不同电路中的作用不同，在串联电路和并联电路的干路中都能控制所有用电器，所以当一个开关同时控制两盏灯泡的亮与灭时，这两盏灯泡之间可能是串联也可能是并联，并联时，开关接在干路上，故ABD不符合题意，C符合题意。
故选C。
9．D
【解析】
【详解】
A．有声音时，声控开关闭合，电源短路，故A不符合题意；
B．白天，光控开关断开，有声音时，声控开关闭合，灯泡发光，故B不符合题意；
C．晚上，光控开关闭合，电源短路，故C不符合题意；
D．白天，光控开关断开，电路始终是断路状态，灯泡不发光。晚上，光控开关闭合，有声音时，声控开关闭合，灯泡发光，无声音时，声控开关断开，灯泡熄灭，故D符合题意。
故选D。
10．B
【解析】
【详解】
A．若S2断开，不论如何拨动开关S1，灯泡不亮，与操作任意一个开关均可以开灯、关灯不符，故A不符合题意；
B．如图所示，当只拨动开关S1时，能实现灯泡的通断，同理，只拨动开关S2也能够灯泡通断，满足操作任意一个开关均可以开灯、关灯，故B符合题意；
C．只需要其中一个开关就可以控制灯泡，若其中一个开关闭合后，另一个开关无法控制电流，故C不符合题意；
D．只有同时闭合两个开关，灯泡才亮，与题意不符，故D不符合题意。
故选B。
11．A
【解析】
【详解】
闭合开关S后，灯泡L1和L2都不亮，两个灯泡串联，只有一处故障，则电路出现断路，用一段导线的两端接触a、b两点时，两灯都不亮，可知断点不在a、b两点之间，接触b、c两点时，两灯都不亮，可知断点不在b、c两点之间，接触c、d两点时，两灯都亮，可知断点在c、d两点之间，即开关S断路。
故选A。
12．A
【解析】
【详解】
A．电流表与L1串联，测与L1的电流，故A符合题意；
B．电流表在干路中，测干路中的电流，故B不符合题意；
C．电流表与L2串联，测与L2的电流，故C不符合题意；
D．电流表与L1串联，但接线柱接错了，故D不符合题意。
故选A。
13．C
【解析】
【详解】
闭合开关S1、S2，断开开关S3时，L1被短路，只有L2接入的简单电路。L1被短路不亮，只有L2亮。故ABD错误，C正确。
故选C。
14．B
【解析】
【详解】
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，则干路电流
I＝0.9A
通过L2的电流
I2＝0.5A
因为并联电路中干路电流等于各支路电流之和，所以通过L1的电流：
1＝I﹣I2＝0.9A﹣0.5A＝0.4A
故ACD错误，B正确。
故选B。
15．C
【解析】
【详解】
AB．因为灯L1、L2串联接入电路，所以经过L1的电流与经过L2的电流大小相等，故AB错误；
CD．图乙中电流表用的0~0.6A量程，所以示数为0.2A。灯L1、L2串联，所以通过L1、L2的电流都是0.2A，故C正确，D错误。
故选C。
16．A
【解析】
【详解】
A．开关S1、S2都闭合时，L1和L2首首相连、尾尾相连，则两灯是并联的，故A正确；
B．因为电路中电流从电源正极流出，经外部会回到电源的负极。由电路图可知，开关S1闭合，S2断开，电源外部电流流向为d→c→b→a，故B错误；
C．开关S1、S2都闭合，L1与L2并联，由于不知道两灯泡的电阻，不能判断通过灯泡L1的电流与通过灯泡L2电流的关系，故C错误；
D．开关S1在干路上，控制所有用电器，开关S2控制灯泡L1，故只闭合S1，灯泡L2发光，S1、S2都闭合，两灯泡都发光，只闭合S2的两灯泡都不发光，故D错误。
故选A。
17．B
【解析】
【详解】
AB．由图可知，断开S1，闭合S2、S3，电流经开关S2后，分别流入R1、R2，则阻R1、R2组成并联电路，故A正确，不符合题意；B错误，符合题意；
C．由图可知，只闭合S1，电流只有一条路径：正极→S1→R1→R2→负极，所以电阻R1、R2组成串联电路，故C正确，不符合题意；
D．由图可知，只闭合S2，电流只有一条路径：正极→S2→R1→负极，R2没有连入电路，R1单独工作，故D正确，不符合题意。
故选B。
18．B
【解析】
【详解】
由图可知，两灯泡并联，电流表A2测量干路电流，电流表A1测量L2的电流。由“并联电路干路电流等于各支路电流之和”可知，电流表A2的量程为0~3A ，分度值为0.1A，示数为1.5A，电流表A1的量程为0~0.6A ，分度值为0.02A，示数为0.3A，即L2的电流为0.3A，则L1的电流为
I1=I-I2=1.5A-0.3A=1.2A
故ACD不符合题意，B符合题意。
故选B。
19．B
【解析】
【详解】
由图可知，电流路径是电流从电源正极出，流经开关，进行分流，一条为灯泡L2支路；另一条为电流表和灯泡L1支路，故电流表测量灯泡L1电流，故ACD错误。
故选B。
20．A
【解析】
【详解】
闭合开关后，观察到灯L1不发光，但灯L2发光，说明电路是通路，L2正常工作，L1不发光，说明L1短路，故BCD错误，A正确。
故选A。
21．A
【解析】
【详解】
由图可知两灯并联，当闭合开关S后，只有L1单独工作，此时两电流表的示数相同，若在闭合开关S1，两灯并联，由于并联电路互不影响，则A1的示数不变；A表测干路中电流，示数变大。
故选A。
22．B
【解析】
【详解】
A．由图可知，当只闭合S1时，电流只有一条路径：正极→S1→L1→A1→负极，所以L1发光，L2不发光，故A错误；
B．由图可知，当S1、S2闭合，电流有两条路径：正极→S1→L1→A1→负极，正极→S1→A2→L2→S2→负极；所以L1、L2并联，A2测L2的电流，故B正确；
C．只闭合S2时，电流没有形成一个完整的闭合回路，所以L1、L2都不发光，故C错误；
D．由图可知，闭合S1、S2时，L1、L2并联，A2测L2的电流，A1测干路上的电流，并联电路中，干路上的电流等于各支路电流之和，则A1示数大于A2示数，故D错误。
故选B。
23． 异种 摩擦起电 电子在物体之间发生了转移
【解析】
【详解】
[1][2]同种电荷相互排斥，异种电荷相互吸引。塑料梳子能够吸引头发是因为梳子与头发发生摩擦时电荷间发生了转移，使梳子和头发分别带上了异种电荷，而异种电荷互相吸引，所以塑料梳子能够吸引头发。
[3] 使用该方法使物体带电的实质, 并不是创造了电荷，而是在摩擦起电的过程中电子在物体之间发生了转移。
24． B、C、D A、F
【解析】
【详解】
[1][2]由图可知，C、D相互排斥，一定带有同种电荷；A、F没有吸引和排斥现象，一定不带电；A、B吸引，A不带电，B一定带电；B、E吸引，B一定带电，E可能带异种电荷也可能不带电。肯定带电的小球是B、C、D；肯定不带电的小球是A、F。
25． 检验物体是否带电 同种电荷相互排斥 金属球到橡胶棒
【解析】
【详解】
[1][2]验电器是用来检验物体是否带电的仪器；它是利用同种电荷相互排斥的原理制成的；
[3]毛皮摩擦过的橡胶棒带负电，接触不带电的验电器的金属小球时，自由电子从橡胶棒转移到金属球，使验电器带上负电荷；因规定正电荷定向移动的方向规定为电流方向，所以电流方向为金属球到橡胶棒。
26． 用电器 电源
【解析】
【详解】
[1]当正在给充电宝充电时，充电宝消耗电能，故相当于用电器。
[2]当充电宝正在给手机电池充电时，充电宝提供电能，故相当于电源。
27． 并 串
【解析】
【详解】
[1]城市道路两旁的路灯需要同时亮同时灭，而且每个路灯都能独立工作，互不影响，一个路灯坏了，不影响其他支路的路灯，但是由一个总开关在干路中控制整个电路所有支路路灯的通断，所以为并联。
[2]家中控制电灯的开关需要控制电灯的通断，在串联电路中，各用电器不能独立工作，相互影响，开关控制整个电路的通断，所以是串联。
28． 负电荷 A到B B到A
【解析】
【详解】
[1]与毛皮摩擦过的橡胶棒带负电荷，与A验电器接触使A带负电荷。
[2][3]金属导体中能够自由移动的电荷是负电荷（电子），由于A带负电荷，用金属杆连接AB，则负电荷从A到B。由于电流方向是正电荷定向移动的方向，与负电荷定向移动的方向相反，所以电流方向是从B到A。
29． 0.2 0.3 0.5
【解析】
【详解】
[1]由电路图可知，两灯泡并联，电流表测量干路电流，电流表与灯泡串联，所以电流表测量通过灯泡的电流，电流表A2的示数为0.2A，所以通过小灯泡L1的电流是0.2A。
[2]由并联电路电流规律可知，通过L2的电流是
[3]通过开关的电流是干路电流，即电流表A1的示数，为0.5A。
30． B 由右到左
【解析】
【详解】
[1][2]如图，若使灯L1与L2串联，应将接线柱C与B连接，电流从正极流经C、B、 L2、 L1回到电源负极，流经灯L1的电流方向是由右到左。
31． 并 串 短路
【解析】
【详解】
[1]由电路图可知，当开关S2、S3闭合，S1断开时，电流从电源正极开始分路，一路经过L1，另一路经过S2、L2，然后两路汇合共同经过S3回到电源负极，则灯L1、L2并联。
[2]当S1闭合，S2、S3断开时，电流从电源正极依次经过灯L1、灯L2，开关S1回到电源负极，则灯L1、L2串联。
[3]当开关S1和S2同时闭合时，电流直接经过开关S1、S2，回到电源负极，形成电源短路，这是绝对不允许的。
32．30
【解析】
【详解】
由电路图可知，三灯泡并联，电流表A1测L2与L3支路的电流之和，电流表A2测L1与L2支路的电流之和，电流表A3测干路电流，因并联电路中干路电流等于各支路电流之和，所以，通过灯泡L1的电流
因并联电路中各支路两端的电压相等，所以，由
可得，灯泡L1的电阻
33．
【解析】
【详解】
两灯并联，开关S同时控制两盏灯泡，所在开关应在干路上；图中电流从电源正极流出后，经过开关后应分成两支，分别通过两盏灯泡后再汇合回到电源负极，且电流应从电流表的正接线柱流进，负接线柱流出，故应将L1的右侧与L2的左侧相连，L2的右侧接电源负极，如图所示：
34．
【解析】
【详解】
根据电路图，两灯并联，其中S2在灯L2支路，S1和电流表在干路；据此连接实物图：依次连接电源正极、S1、电流表、L2左端，在此分为两路，一路经L1直接到电源负极，另一路经L2、S2再到电源负极，注意连接电流表电流方向要正确，如图：
35．
【解析】
【详解】
解答：分析电路,可知开关S1在干路,S2与灯L2串联在一个支路,L1在另一个支路,两灯并联,电路图如图所示：
点睛：（1）由实物图画电路图的方法：若是串联电路，从电源的一个极开始，依次画出各元件，直到电源的另一个极．若是并联电路要分析干路和支路各有什么元件，然后画出电路图；（2）电路图要画的方正，元件不要画在拐弯处，元件要分散．
36． 断开 保护电路 D 在串联电路中，电流处处相等。 I=IA=IB=IC B
【解析】
【详解】
（1）[1][2]为了保护电路，避免电路电流过大损坏用电器、电表等设备，在连接电路时，应将开关处于断开状态。
（2）[3]因为是串联电路，如果是L1或者L2的灯丝断了，两灯都不会发光，如果是L1短路，L1是不会发光的，所以ABC不符合题意；连接好电路后闭合开关S，L1、L2两只灯泡都不亮，用手按灯泡L2时，两灯都亮，说明故障可能是L2与灯座接触不良，在按压灯泡的时候L2与灯座接触上了，灯泡才亮，故D符合题意。故选D。
（3）[4][5]根据表中的测量数据，三处的电流都是0.18A，所以可以得出“在串联电路中，电流处处相等”，即I=IA=IB=IC。
（4）[6]为了避免偶然性，寻找普偏性，要换规格不同的灯泡多做几次实验，故选B。
37． 断开开关 L1或者电流表断路 电流表正负接线柱接反 0.24 换不同规格的灯泡多次实验 不变
【解析】
【详解】
(1)[1]在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了断开开关。
(2)[2]他先将电流表接A处，闭合开关后，观察到灯L2发光，说明干路和L2支路完好，但灯L1 不发光，电流表的示数为零，故L1所在支路断路，则电路可能存在的故障是：L1或电流表断路。
(3)[3]他在测量A处的电流时，发现电流表的指针偏转如图乙，即反向偏转，说明是电流表的正负接线柱接反了。
[4]在排除故障后，电流表示数如图丙所示，图中电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A。
(4)[5]闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律，实验数据只有一次，得出的结论没有普遍性，应换用不同规格的灯泡进行多次测量。
(5)[6]小明又利用器材连接了如图丁所示电路图的电路，当开关S断开时，电流表A1只测量通过L1的电流；闭合时，两灯并联，电流表A2测通过两灯的总电流，根据并联电路各支路互不影响知道，通过L1的电流不变，电流表A1的示数不变。
38．（1）并联；（2）1.44A
【解析】
【详解】
解：（1）由经验可知，教室里的日光灯当其中一盏灯烧坏时，其余的灯仍能发光，所以教室内的灯是并联的。
（2）盏日光灯全部工作时，通过的总电流为各支路电流之和
答：（1）教室里的日光灯是并联的。
（2）8盏日光灯全部工作时，通过的总电流为。
39．（1）0A、0.5A；（2）0.6A、0A
【解析】
【详解】
解：（1）当开关S1、S2都断开时，L与R2串联，R1断路，R1的电流为0A。电流表测量电路中的电流，根据串联电路的电流特点可知，串联电路的电流处处相等，电流表的示数为0.5A，通过L、R2的电流为
（2）当开关S1和S2都闭合时，R2被短路，I2′＝0A；灯泡L和R1并联，电流表测干路电流，已知灯L的电流为0.3A，电流表的示数为0.9A，联电路中干路电流等于各支路电流之和，通过R1的电流为
答：（1）通过R1、R2的电流各是0A、0.5A。
（2）通过R1、R2的电流各是0.6A、0A。
40．(1)0.6A，0；(2)0.2A，0.2A；(3)0.3A
【解析】
【分析】
【详解】
解：(1)只闭合S1时，电路为L1的简单电路，电流表测电路中的电流，则通过L1的电流为0.6A，通过L2的电流为0。
(2)只闭合S2时，两灯泡串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2A。
(3)当闭合S1和S3时，两灯泡并联，电流表测干路电流，因为并联电路干路中的电流等于各支路电流的和，所以通过L2的电流为
I2=I-I1=0.9A-0.6A=0.3A
答：(1)只闭合S1时，通过L1的电流0.6A，通过L2的电流0；
(2)只闭合S2时，通过L1和L2的电流均为0.2A；
(3)当闭合S1和S3时，通过L2的电流是0.3A。
