四川省德阳市旌阳区2021-2022学年九年级（上）期末考试物理试题

学校:___________姓名：___________班级：___________考号：___________

一、单选题

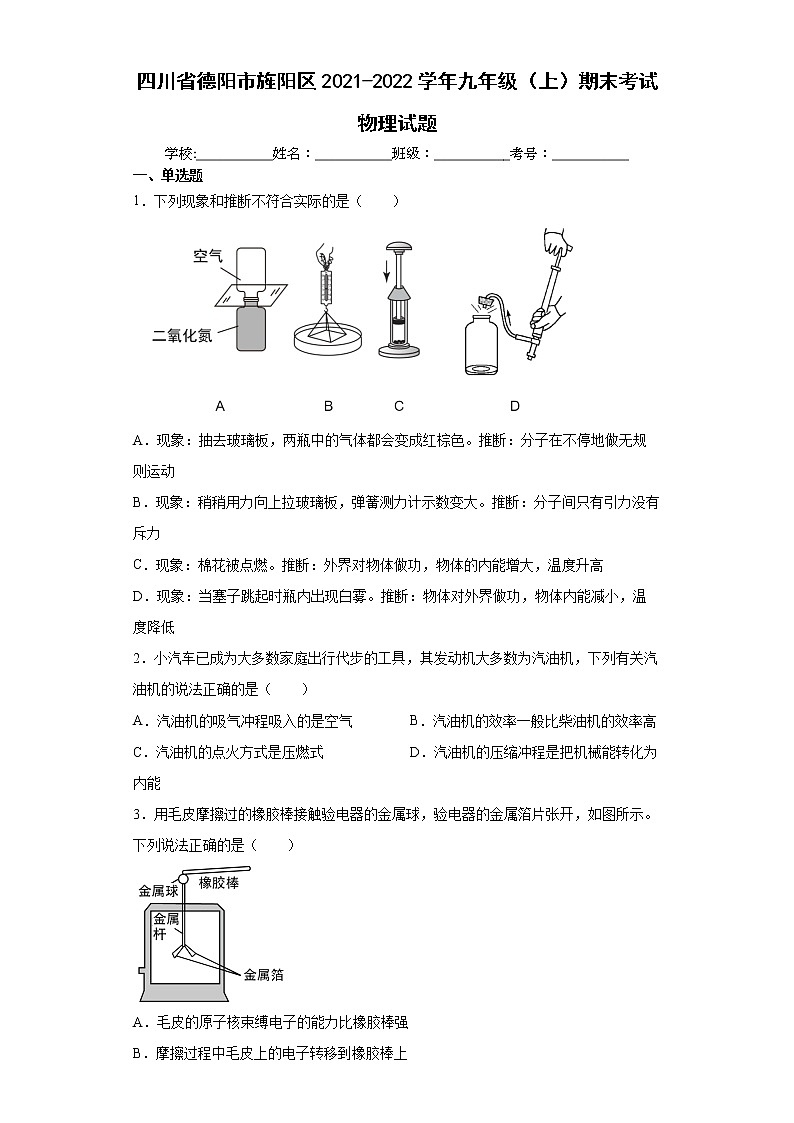

1．下列现象和推断不符合实际的是（　　）

A．现象：抽去玻璃板，两瓶中的气体都会变成红棕色。推断：分子在不停地做无规则运动

B．现象：稍稍用力向上拉玻璃板，弹簧测力计示数变大。推断：分子间只有引力没有斥力

C．现象：棉花被点燃。推断：外界对物体做功，物体的内能增大，温度升高

D．现象：当塞子跳起时瓶内出现白雾。推断：物体对外界做功，物体内能减小，温度降低

2．小汽车已成为大多数家庭出行代步的工具，其发动机大多数为汽油机，下列有关汽油机的说法正确的是（　　）

A．汽油机的吸气冲程吸入的是空气 B．汽油机的效率一般比柴油机的效率高

C．汽油机的点火方式是压燃式 D．汽油机的压缩冲程是把机械能转化为内能

3．用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（　　）

A．毛皮的原子核束缚电子的能力比橡胶棒强

B．摩擦过程中毛皮上的电子转移到橡胶棒上

C．验电器箔片张开是因为两箔片带了正电荷

D．金属球上的电荷与两箔片上的电荷电性相反

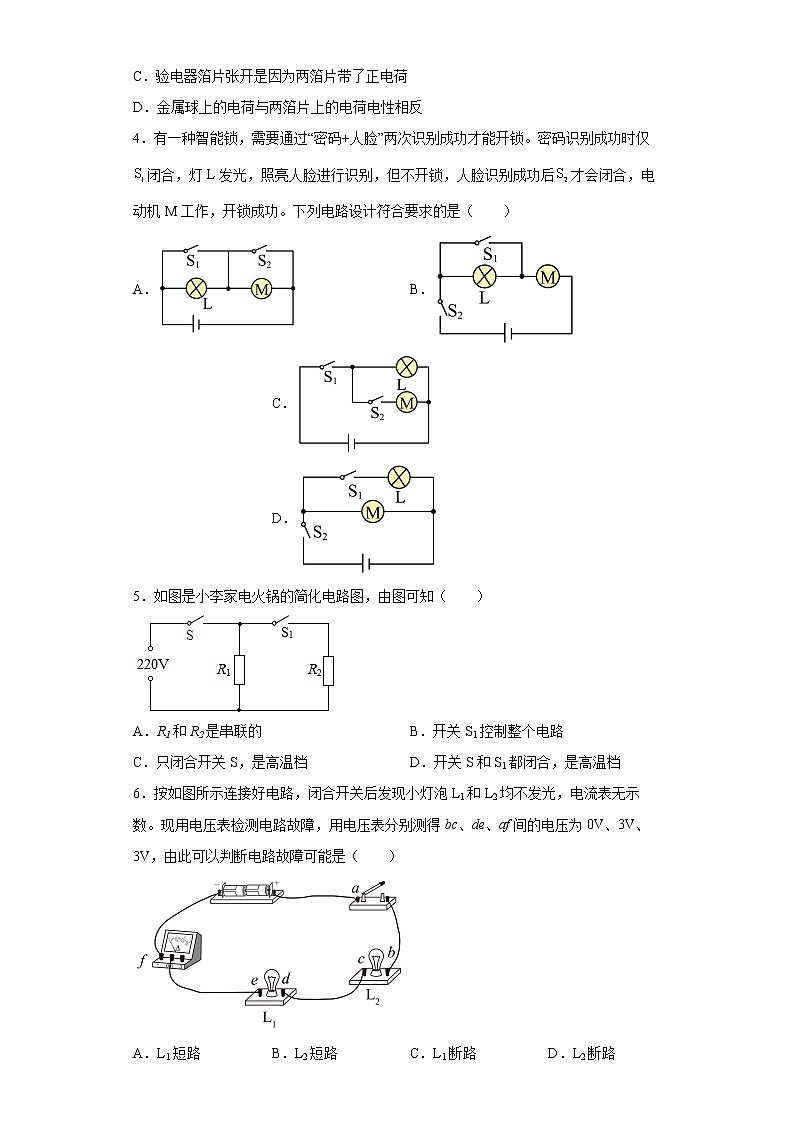

4．有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（　　）

A． B． C． D．

5．如图是小李家电火锅的简化电路图，由图可知（　　）

A．R1和R2是串联的 B．开关S1控制整个电路

C．只闭合开关S，是高温档 D．开关S和S1都闭合，是高温档

6．按如图所示连接好电路，闭合开关后发现小灯泡L1和L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由此可以判断电路故障可能是（　　）

A．L1短路 B．L2短路 C．L1断路 D．L2断路

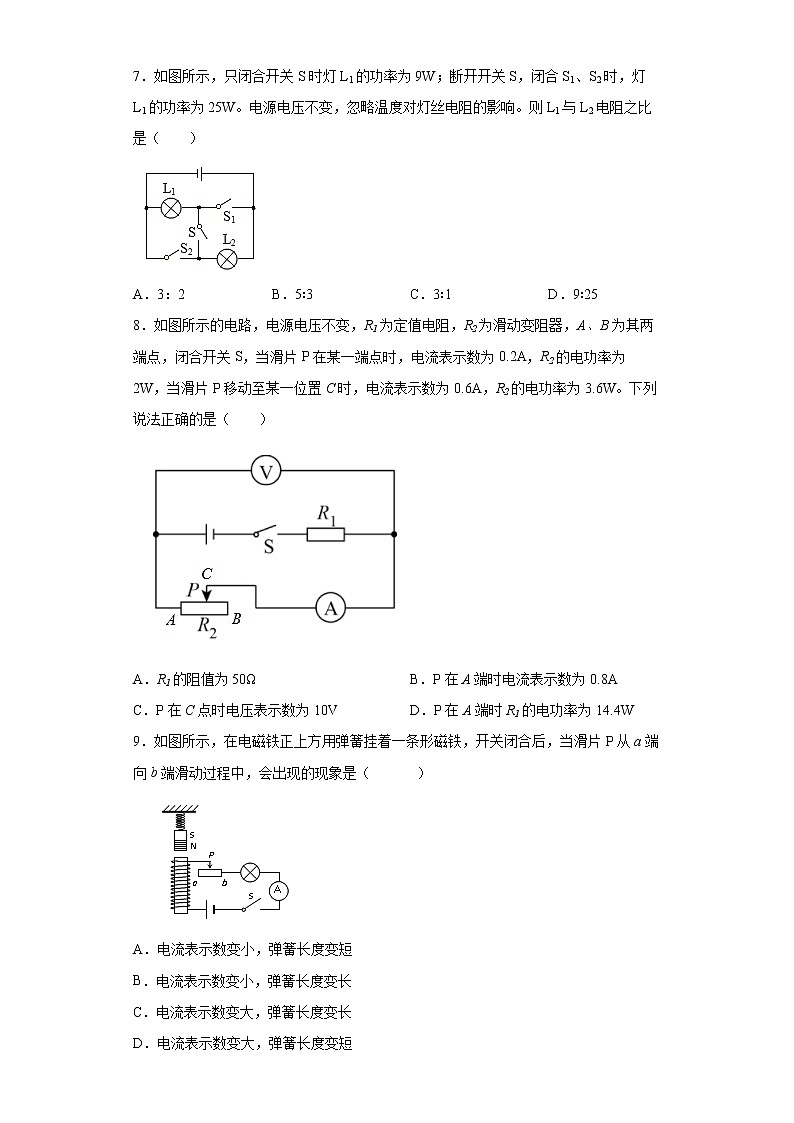

7．如图所示，只闭合开关S时灯L1的功率为9W；断开开关S，闭合S1、S2时，灯L1的功率为25W。电源电压不变，忽略温度对灯丝电阻的影响。则L1与L2电阻之比是（　　）

A．3：2 B．5∶3 C．3∶1 D．9∶25

8．如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2A，R2的电功率为2W，当滑片P移动至某一位置C时，电流表示数为0.6A，R2的电功率为3.6W。下列说法正确的是（　　）

A．R1的阻值为50Ω B．P在A端时电流表示数为0.8A

C．P在C点时电压表示数为10V D．P在A端时R1的电功率为14.4W

9．如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（             ）

A．电流表示数变小，弹簧长度变短

B．电流表示数变小，弹簧长度变长

C．电流表示数变大，弹簧长度变长

D．电流表示数变大，弹簧长度变短

10．下列四个实验能反映电风扇工作原理的是（　　）

A． B．

C． D．

二、填空题

11．海边的气温变化较小，这是因为海水的______较大；腌制海鸭蛋时，盐进入蛋中使蛋变咸是______现象。

12．使用清洁能源天然气有助于国家提出的2060年前实现碳中和的目标。小明同学用他家的天然气灶将质量为2kg，初温为15℃的水加热到95℃，水吸收的热量是_______J：若此过程的热效率为40%，则此过程消耗天然气_______m3。（水的比热容为4．2103J/（kg·℃），天然气热值为4.2107/m3）

13．如图所示的电路，电源电压保持不变，R1、R2为定值电阻，其中R 1=10Ω。当只闭合开关S1时，电流表示数为0.6A，则电源电压为______V；当同时闭合开关S1、S2时，电流表的示数增大了0.5A，则R 2的阻值是______Ω。

14．仅将一把电热水壶接入图示电能表所在的电路，正常工作6min，电能表的转盘转过了360r，则电热水壶消耗的电能为_________kW·h，电功率为________kW。

15．如图所示，是探究“磁场对通电导线的作用”的实验装置，当闭合开关S时，导线ab中电流的方向是从a到b时，导线ab受到磁场力的作用而向左运动；如果只改变电流方向，那么导线ab将向______运动。科学家在该实验基础上发明了电动机，实现了把______能转化为机械能。

16．如图所示，在“探究感应电流产生的条件”实验中，闭合开关，让导体AB静止在磁场中，回路中______有感应电流产生；让导体AB做切割磁感线运动，回路中是______有感应电流产生；当回路中有感应电流时，将磁极对调，改变磁场方向，感应电流的方向______改变。（均选填“会”或“不会”）

三、计算题

17．如图所示，电源电压恒为12V，滑动变阻器的最大阻值为48Ω，电流表量程为0～0.6A，小灯泡标有“6V，3W”字样，忽略温度对灯丝电阻的影响。当S、S1和S2都闭合时，调节滑动变阻器的滑片，使电路中的总功率最小且为6W，定值电阻R1的阻值为______Ω；当只闭合S时，要确保电路中各元件安全滑动变阻器接入电路的最小阻值为______Ω。

18．一款电热水壶工作时有两挡，分别是加热挡和保温挡。其工作原理如图所示（虚线框内为电热水壶的发热部位）。已知R1=44Ω，R2=2156Ω，外界气压为一个标准大气压，g=10N/kg，ρ水=1.0×103kg/m3，c水=4.2×103J/（kg·oC），求：

（1）当电热水壶处于加热挡时，它的功率是多大？

（2）保温状态下电路中的电流是多大？

（3）若将体积为1L，初温为20oC的水烧开需要7min，求电水壶的加热效率η。（结果保留一位小数）

19．如图所示，电源电压不变，定值电阻R0=20Ω，电流表量程为0~3A，小灯泡L标有“8V，4W”字样（不考虑温度对灯丝电阻的影响）。当开关S闭合，S1、S2断开，滑动变阻器的滑片P从b端滑动到某一位置时，滑动变阻器接入电路中的阻值减小了16Ω，电流表示数变化了0.2A，此时小灯泡恰好正常发光。求：

（1）小灯泡正常工作1min消耗的电能；

（2）电源电压和滑动变阻器的最大阻值；

（3）当开关S、S1、S2都闭合时，调节滑片P，在保证电路安全的前提下，滑动变阻器R的最大功率。

四、作图题

20．如图所示，是一个未连接完成的实物电路连接图。请根据要求，用笔画线代替导线，完成电路连接。要求：闭合开关S后，向右移动滑动变阻器的滑片时，小灯泡L1变亮，电压表的示数变大，小灯泡L2的亮度和电流表示数不变，导线不能交叉。

21．如图所示，要使开关闭合后小磁针静止时处于图中所示的位置，请画出右边螺线管的绕线并标出左边螺旋管和小磁针的N、S极。

五、实验题

22．小明用如图a所示装置探究两种液体的吸热能力，两烧瓶中的电阻丝相同．

（1）实验中，必须取_____（“质量”和“体积”）相等的甲、乙两种液体．

（2）实验中，用_____（填字母）间接反映液体吸收热量的多少：通过_____（字母）来判晰吸热能力的强弱

A．通电时间       B．温度计示数的变化

（3）表格中是某次实验数据，分析可知__________（填“甲”或“乙”）液体的吸热能力较强．

（4）若在甲，乙两瓶中，液体是质量相同的同种液体，电阻丝的阻值不同，则该装置可用来探究电流产生的热量与_____的关系．

23．小峰同学在做“用伏安法测量定值电阻R的阻值”的实验中：

（1）请你按照图甲所示的电路图，用笔画线代替导线，将图乙未连接好的电路连接完整______；

（2）实验前，为保护电路，滑动变阻器的滑片应置于______（选填“A”或“B”）端；

（3）闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是______（填字母）；

A．滑动变阻器断路

B．定值电阻R断路

C．定值电阻R短路

（4）排除故障后，当电压表示数为2.5V时，电流表示数如图所示，则通过定值电阻R的电流是______A，它的阻值是______Ω；

（5）实验中需要移动滑动变阻器的滑片进行多次测量，其目的是______；

（6）小峰同学还想用图所示电路“测量小灯泡电功率”。已知小灯泡的额定电压为2.5V，电源电圧6V，滑动变阻器A、B分别标有“50Ω，1A”和“30Ω，1.5A”字样。

①闭合开关S，S1，断开S2，移动滑动变阻器A的滑片，使电压表示数为______V，此时小灯泡正常发光；

②闭合开关S，S2，断开S1，保持滑动变阻器______的滑片不动，移动滑动变阻器______的滑片，使电压表示数为2.5V；（均选填“A”或“B”）

③再保持移动滑动变阻器B的滑片不动，移动滑动变阻器A的滑片至阻值最大处，此时电压表示数为1V。则灯的额定功率P额=______W。

参考答案：

1．B

2．D

3．B

4．C

5．D

6．C

7．A

8．D

9．D

10．C

11．     比热容     扩散

12．

13．     6     12

14．     0.12     1.2

15．     右     电

16．     不会     会     会

17．     48     12

18．（1）1100W；（2）0.1A；（3）72.7%

19．（1）240J；（2）12V，24Ω；（3）28.8W

20．

21．

22．     质量     A     B     甲     电阻大小

23．          B     C     0.5     5     求平均值减小误差     2.5     A     B     0.625
