人教版 (2019)选择性必修 第二册1 电磁振荡精练

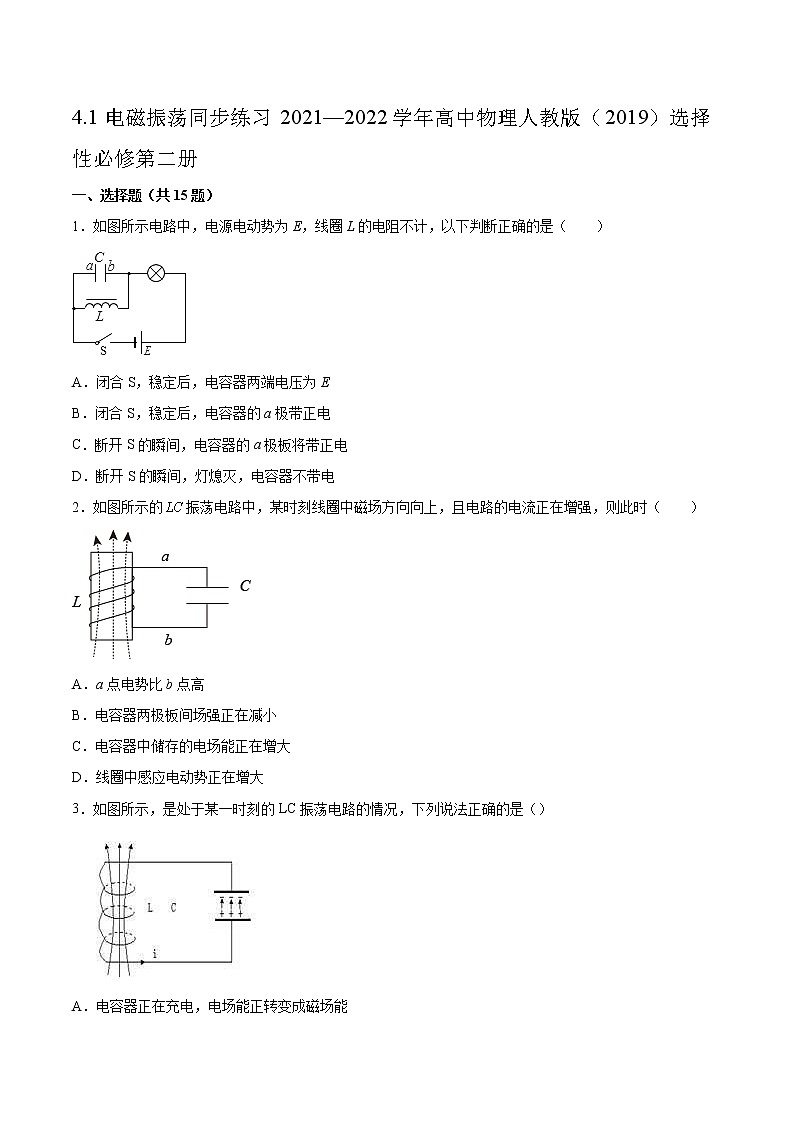

4.1电磁振荡同步练习2021—2022学年高中物理人教版（2019）选择性必修第二册

一、选择题（共15题）

1．如图所示电路中，电源电动势为E，线圈L的电阻不计，以下判断正确的是（　　）

A．闭合S，稳定后，电容器两端电压为E

B．闭合S，稳定后，电容器的a极带正电

C．断开S的瞬间，电容器的a极板将带正电

D．断开S的瞬间，灯熄灭，电容器不带电

2．如图所示的振荡电路中，某时刻线圈中磁场方向向上，且电路的电流正在增强，则此时（　　）

A．a点电势比b点高

B．电容器两极板间场强正在减小

C．电容器中储存的电场能正在增大

D．线圈中感应电动势正在增大

3．如图所示，是处于某一时刻的LC振荡电路的情况，下列说法正确的是（）

A．电容器正在充电，电场能正转变成磁场能

B．电容器正在放电，电场能正转变成磁场能

C．电容器正在充电，磁场能正转变成电场能

D．电容器正在放电，磁场能正转变成电场能

4．如图所示，LC振荡电路中电容器的电容为C，线圈的自感系数为L，电容器在图示时刻所带的电荷量为Q。若图示时刻电容器正在放电，至放电完毕所需时间为；若图示时刻电容器正在充电，则充电至电容器所带电荷量最大所需时间为（　　）

A． B． C． D．

5．在LC振荡电路中，用以下的哪种办法可以使振荡频率增大一倍（　　）

A．自感L和电容C都增大一倍 B．自感L增大一倍，电容C减小半

C．自感L减小一半，电容C增大一倍 D．自感L和电容C都减小一半

6．在LC振荡电路中，当电容器充电完毕尚未开始放电时，下列说法正确的是（　　）

A．电容器中的电场最强

B．电路里的磁场最强

C．电场能已有一部分转化成磁场能

D．磁场能已有一部分转化成电场能

7．一个LC振荡电路中，线圈的自感系数为L，电容器电容为C，一个振荡周期内电容器上电压能达到的最大值为Um，则从电容器上电压达到最大值Um开始计时（　　）

A．至少经过π，磁场能达到最大

B．在时间内，电路中的平均电流是

C．经过π时间，线圈的自感电动势达到最大

D．在时间内，电容器放电电荷量为

8．要使LC振荡电路的周期增大一倍，可采用的办法是 [ ]

A．自感L和电容C都增大一倍

B．自感L和电容C都减小一半

C．自感L增大一倍且电容C减小一半

D．自感L减小一半且电容C增大一倍

9．LC振荡电路中，电容器两极板上的带电量q随时间t变化的关系如图所示。则（　　）

A．在t1时刻，电路中的电流最大

B．在t2时刻，电路中只有磁场能

C．在t3时刻，电感线圈两端电压最大

D．t3~t4时间内，电路中的电流不断增大

10．如图所示，电容器充电稳定后，将开关S由b扳到a并开始计时，在电流振荡了半个周期时，电路中（　　）

A．电容器C里的电场强度最强，电场强度方向向下

B．线圈L周围磁场最强

C．线圈中的磁感应强度为零

D．磁场能开始向电场能转化

11．关于电磁波，下列说法正确的是（　　）

A．电磁波的传播也就是能量的传播

B．只要有电场和磁场，就能形成电磁波

C．载有信号的电磁波只能在真空中传播

D．电磁振荡停止后，其发射到空间的电磁波随即消失

12．图中画出了一个LC振荡电路中的电流变化图线，根据图线可判断（　　）

A．时刻电感线圈两端电压最大 B．时刻电容器两极板间电压为零

C．时刻电路中只有电场能 D．时刻电容器带电荷量为零

13．常用的公交一卡通IC卡内部有一个由电感线圈L和电容器C构成的LC振荡电路。公交车上的读卡机向外发射某一特定频率的电磁波，刷卡时，IC卡内的线圈L中产生感应电流，给电容器C充电，达到一定的电压后，驱动卡内芯片进行数据处理和传输。下列说法正确的是（　　）

A．IC卡工作所需要的能量来源于卡内的电池

B．当读卡机发射该特定频率的电磁波时，IC卡就能有效工作

C．若读卡机发射的电磁波偏离该特定频率，则线圈L中不会产生感应电流

D．IC卡只能接收读卡机发射的电磁波，而不能向读卡机传输自身的数据信息

14．如图甲为电容器上极板电量q随时间t在一个周期内的变化图像，如图乙为LC振荡电路的某一状态，则（　　）

A．t1时刻线圈中自感电动势为零

B．t1~t2时间内回路内的电流为顺时针

C．t2~t3中某时刻与图乙状态相对应

D．图乙中电容器极板间电场能逐渐减小

15．下列说法正确的是（　　）

A．医学诊断时用“B超”仪器探测人体内脏，是利用超声波的多普勒效应

B．图（a）中如果灯泡灯丝突然烧断，会引起原线圈电流突然增大

C．图（b）中磁铁上下振动时，磁铁下端放一金属线圈，让磁铁振动时穿过它，它将对磁铁产生明显的阻尼

D．图（c）中LC振荡电路中，如果磁场在增大，那么电容器在放电且电容器上极板带正电

二、填空题（共4题）

16．如图中LC振荡电路的周期为T=2×10-2s。从电流逆时针最大开始计时，当t=2.5×10-2s时，电容器正处于___状态；这时电容器上极板a的带电情况为____。

17．如图所示为振荡电路在某一时刻的电容器带电情况和电感线圈中的磁感线方向情况，由图可知，电感线圈中的电流正在______（填“增大”“减小”或“不变”），如果电流的振荡周期为T=10－4s，电容C=250μF，则线圈的电感L=______H。

18．在如图所示的振荡电流的图像中，表示电容器充电过程的有_____；线圈中有最大电流的点是_____；电场能转化为磁场能的过程有_____。

19．在LC振荡电路中，如果已知电容C，并测得电路的固有振荡周期为T，即可求得电感L为了提高测量精度，需多次改变C值并测得相应的T值，现将测得的六组数据标示在以C为横坐标，为纵坐标的坐标纸上，如图中用“×”表示的点。

(1)T、L、C的关系为______；

(2)根据图中给出的数据点作出与C的关系图线______；

(3)求得L的值是______。

三、综合题（共4题）

20．有一LC振荡电路，如图所示，当电容调节为时，能产生频率为的振荡电流，要获得频率为的振荡电流，则可变电容应调为多大？设电感L保持不变

21．在收音机接收中波段时其LC振荡电路的电感L是固定的，当可变电容器电容为时，可接收频率为535kHz的电磁波，当可变电容器的电容为时，可接收频率为1605kHz的电磁波，求电容之比以及两列电磁波的波长之比。

22．如图所示，L为一电阻可忽略的线圈，D为一灯泡，C为电容器，开关S处于闭合状态，灯D正常发光，现突然断开S，并开始计时，画出反映电容器a极板上电荷量q随时间变化的图像（q为正值表示a极板带正电）。

23．图中正弦曲线表示LC振荡电路中电流随时间表化的图像，若以回路中顺时针方向为电流正方向，以电容器上方极板带正电时极板上电压为正，请在图中坐标中画出电容器极板上电压变化曲线的示意图．

参考答案：

1．C

2．B

3．C

4．C

5．D

6．A

7．C

8．A

9．A

10．C

11．A

12．D

13．B

14．C

15．C

16．     充电完毕     带负电

17．     减小     10－6

18．     、、     a、c、e     、

19．              （都算对）

20．50pF

21．；

22．

23．如图;
