2022年中考物理一轮复习强化训练：光现象实验探究

这是一份2022年中考物理一轮复习强化训练：光现象实验探究，共9页。

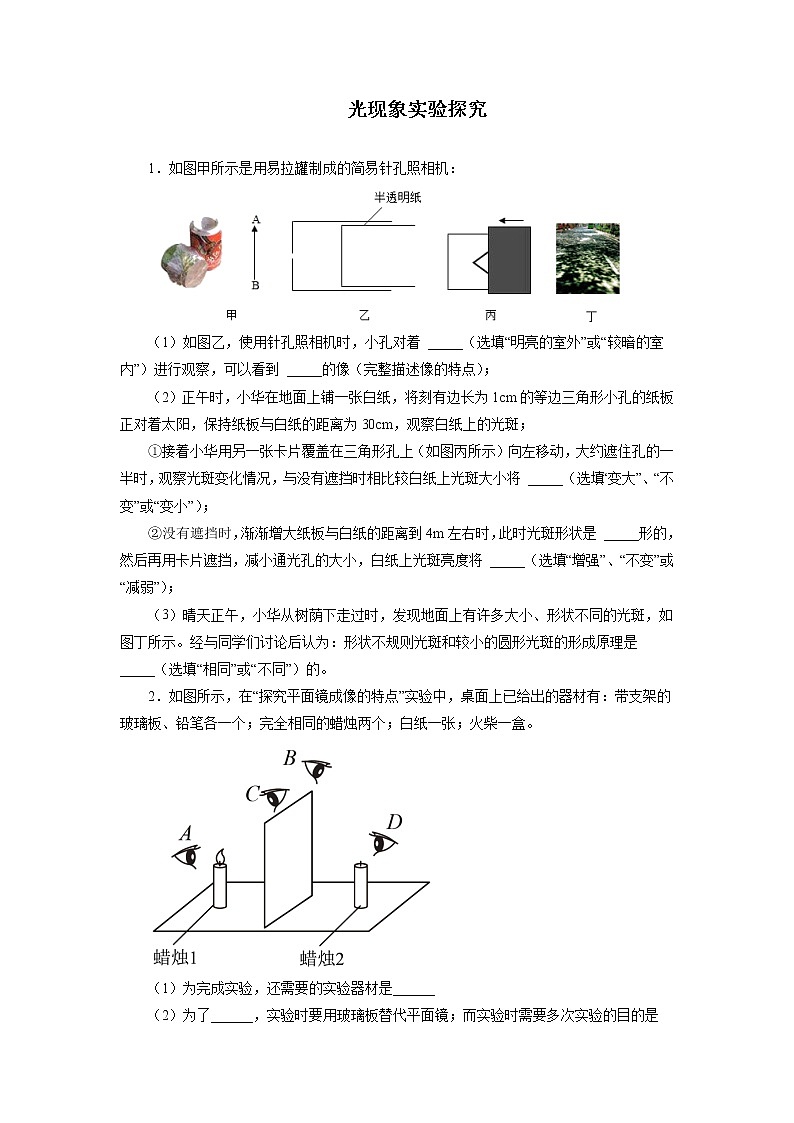

光现象实验探究 1．如图甲所示是用易拉罐制成的简易针孔照相机：（1）如图乙，使用针孔照相机时，小孔对着 _____（选填“明亮的室外”或“较暗的室内”）进行观察，可以看到 _____的像（完整描述像的特点）；（2）正午时，小华在地面上铺一张白纸，将刻有边长为1cm的等边三角形小孔的纸板正对着太阳，保持纸板与白纸的距离为30cm，观察白纸上的光斑；①接着小华用另一张卡片覆盖在三角形孔上（如图丙所示）向左移动，大约遮住孔的一半时，观察光斑变化情况，与没有遮挡时相比较白纸上光斑大小将 _____（选填“变大”、“不变”或“变小”）；②没有遮挡时，渐渐增大纸板与白纸的距离到4m左右时，此时光斑形状是 _____形的，然后再用卡片遮挡，减小通光孔的大小，白纸上光斑亮度将 _____（选填“增强”、“不变”或“减弱”）；（3）晴天正午，小华从树荫下走过时，发现地面上有许多大小、形状不同的光斑，如图丁所示。经与同学们讨论后认为：形状不规则光斑和较小的圆形光斑的形成原理是 _____（选填“相同”或“不同”）的。2．如图所示，在“探究平面镜成像的特点”实验中，桌面上已给出的器材有：带支架的玻璃板、铅笔各一个；完全相同的蜡烛两个；白纸一张；火柴一盒。（1）为完成实验，还需要的实验器材是______（2）为了______，实验时要用玻璃板替代平面镜；而实验时需要多次实验的目的是______（3）为便于观察，该实验最好在______（填“较亮”或“较暗”）的环境进行。实验过程中，需要竖直放置的是______，需要记录______的位置。（后两空选填序号：A．玻璃板；B．两支蜡烛；C．玻璃板和两支蜡烛）（4）实验时，将蜡烛1放在玻璃板前，把另一个相同的蜡烛2放到玻璃板的另一侧，边移动、边观察，使它与1的像重合，观察时，眼睛应该在图中______处观察（选填“A”、“B”、“C”或“D”），蜡烛2的位置即是______位置。为确定像的虚实，需在______位置放一个光屏（选填“蜡烛1”或“蜡烛2”），并在图中的______处观察光屏上是否有像（选填“A”、“B”、“C”或“D”）。3．为了探究“光反射时的规律”，小明选用了平面镜、白色硬纸板A、B和激光笔进行了如图所示的实验，在实验过程中：（1）白色硬纸板的表面应尽量______（选填“粗糙”或“光滑”），这样我们就能看清光的传播路径。（2）实验时，若测得入射光线与镜面夹角为35°，则反射角度数为______；若入射光线偏离法线，则反射角将______（选填“变大”、“变小”或“不变”）。（3）为寻找反射光线、入射光线和法线的位置关系，当纸板A上显示出光路时，该同学将另一半纸板B绕ON向后折时，在纸板B上就看不到反射光线，此时反射光线实际上是______（选填“存在”或“不存在的”），这个现象表明：______。4．图中，在探究“光的反射定律”实验时，进行如图所示的实验操作。（1）先将________平放在水平桌面上，再把白色硬纸板放在平面镜上且与镜面保持________，白色的硬纸板表面应尽可能________；（选填“光滑”或“粗糙”） （2）让入射光线贴着该纸板沿AO方向射向镜面，反射光线沿OB方向射出，并用量角器测量入射角和反射角大小，结果如图甲所示。接着多次改变________方向，重复上述操作，最终才能得出“______________”的普遍性规律； （3）在实验过程中，若将硬纸板倾斜，如图乙所示，让入射光线仍贴着纸板沿AO方向射向镜面，此时反射光线与________、________在同一平面内；若此时通过平面镜观察纸板，则看到的图像应为丙图中的________ （此空选填“①”、“②”或“③”）。5．在“探究光的反射规律”时，小明进行了如图甲所示的实验。（1）将平面镜平放在水平桌面上，再把白色硬纸板放在平面镜上且与镜面______，而选用的白色的硬纸板表面应尽可能______（光滑/粗糙）。（2）如图甲，小明让一束光EO贴着纸板射到平面镜上，在纸板上会看到反射光线OF，当把入射光EO向法线靠拢时，发现反射光OF向法线______（靠拢/远离），通过多次实验可以得出，在光的反射现象中，反射角______（大于/等于/小于）入射角。（3）如图乙小明以ON为轴，将右侧的纸板向后折，在右侧纸板上看不到反射光，小明想是反射光不存在了。为了进一步验证，小明将纸板沿QP剪开，将纸板的上半部分折回，与左半部分在同一平面，如图丙所示，则在纸板右侧的上半部分______（会/不会）看到反射光线，此实验现象说明反射光线、入射光线和法线______（在/不在）同一平面内。6．小明在探究“平面镜成像特点”时，利用如图甲所示器材进行了以下操作：（1）把点燃的蜡烛A放在与水平桌面重直的玻璃板前，在玻璃板后面放一支______（填“点燃”或“没点燃”）的蜡烛B。移动B，发现A烛焰的像出现在B“身上”，如图甲所示，说明他在器材选择上存在的问题是______。（2）改进器材后，多次改变蜡烛______（填“A”或“B”）的位置，并移动另一支蜡烛，确定每次像的位置，将玻璃板及每次物和像的位置记录在玻璃板下面的白纸上，连接物和对应的像点，如图乙所示，由此可得出的结论是像与物到平面镜的距离______，且它们的连线与镜面______。（3）小明想确定家中穿衣镜成像的反射面，他将笔尖紧贴镜面A，如图丙所示，发现笔尖的像与笔尖之间有一段距离，说明______（填“A”或“B”）是反射面。（4）小明远离家中穿衣镜时，他发现自己在镜中的像大小变化情况是________（填“变大”“变小”或“不变”）。7．如图是小红同学探究“平面镜成像的特点”实验装置。 　（1）如图甲，在竖立的玻璃板前放一支点燃的蜡烛A，可以看到玻璃板后面出现蜡烛的像．小红拿另一支大小相同、______（选填“点燃”或“不点燃”）的蜡烛B在玻璃板后面移动，直到它跟蜡烛A的像完全重合。（2）实验时，小红同学应在______（选填“A”或“B”）侧观察蜡烛A经玻璃板所成的像。移去后面的蜡烛B，在其所在位置上放一光屏，这时，观察者直接对屏观察，看不到蜡烛A的像，由此可知平面镜所成的像是______。（3）在该实验中，所用玻璃板是特制的，为了保证实验效果，其中一面镀了膜，此时只能看到一个像且像更加清晰是因为镀膜后增强了光的反射，实验时应选玻璃板______的边缘（选填“镀膜面”或“不镀膜面”）与白纸上的横线重合。（4）若图乙中猫的头部位置保持不变，把镜子沿MN截成两半，其中的一半平行向后移一段距离，则猫的头部通过左、右两半面镜子(      )A．都不能成像                                 B．各成半个像，合起来成一个完整的像C．都成完整的像，且两个像在同一位置D．都成完整的像，且两个像在不同位置（5）若图丙中平面镜MN竖直放置，镜前有一个发光物体S，现将平面镜绕M点从MN转到MN′位置，如图丙所示，物体S在平面镜中的像S′的轨迹为______（填“直线”或“曲线”），S'离M点的距离______。（填“变小”“变大”“不变”“先变小后变大”“先变大后变小”）8．如图甲，是小芳和小明同学探究“平面镜成像的特点”的实验装置。（1）为了便于观察，该实验最好在________的环境中进行（选填“较明亮”或“较黑暗”）；在实验中用透明的玻璃板代替平面镜，是为了________；（2）选取两根完全相同的蜡烛，是为了比较像与物的________关系；（3）该实验中，刻度尺的作用是比较像与物到_________距离的关系；（4）移去蜡烛B，并在其位置上放一个光屏，则光屏上________（选填“能”或“不能”）接收到蜡烛A 烛焰的像，这表明平面镜所成的像是______像（填“虚”或“实”）； 实验时，小芳同学应在________侧（选填“M”或“N” ）观察蜡烛A经玻璃板所成的像；（5）如果使蜡烛A离玻璃板远一些，则它所成像的大小________；（选填“变大”、“变小”或“不变”）。小芳经过三次实验，记录的像点A'、B'、C'与 物点A、B、C对应的位置，如图乙所示。为了得到更多的实验结论，接下来小明连接AA'，BB'，CC'，可以得出的结论：物像连线与镜面________；（6）点燃竖直放置在水平桌面上的蜡烛A，若小明同学在桌面上无论怎样移动、调整薄玻璃板后面的蜡烛B，都无法与蜡烛A的像完全重合，请你分析其中的原因________。9．如图甲所示，小明在探究光折射现象时，将一束入射角为50°的光线斜射入杯中，在杯底形成光斑，然后逐渐往杯中加水，观察杯底光斑的位置变化。他对实验中光偏折程度的差异产生了兴趣．为了定量反映这种差异，他将“折射角与入射角的比值”定义为“偏折比”。根据所学知识和生活经验，小明对影响“偏折比”大小的因素提出如下猜想：猜想1：与液体深度有关猜想2：与液体种类有关猜想3：与入射光的颜色有关（1）图甲实验中，测得折射角为35°，则此时的“偏折比”为______。加水过程中，杯底光斑将向______（填“左”或“右”）移动。（2）你认为猜想1______（选填“正确”或“不正确”），理由是：______。（3）为了探究猜想2，小明只将图甲中的水换成油，当油的深度小于水的深度（如图乙所示），杯底光斑位置恰与图甲实验时光斑位置重合．对比可知：在相同条件下，油对光的“偏折比”比水对光的“偏折比”______（选填“大”或“小”）。（4）为了探究猜想3，小明用图甲装置先后入射红、蓝色激光，杯底光斑位置如图丙所示， 则______光的“偏折比”大。（5）将一束激光穿过如图丁所示的玻璃砖，若光在玻璃砖上表面折射时的“偏折比”为0.8，则光在下表面折射时的“偏折比”为______。10．小明利用如图甲所示的装置探究光的反射定律，平面镜平放在水平桌面上，板 E、F可以绕ON轴转动。（1）为了看清楚板上的光路，板的材质应是______（选填“粗糙的”或“光滑的”）；（2）为了研究反射角与入射角之间关系，实验时应进行的操作是______；A．绕ON前后转动板EB．绕ON前后转动板FC．改变光线AO与ON间的夹角D．改变光线OB与ON间的夹角（3）让入射角等于______时，反射光线与入射光线重合；（4）若保持平面镜水平不变，将板向后倾斜一个角度（如图乙），入射光线仍能呈现纸板上，且沿AO方向入射到平面镜的O点，此时与图甲情形对比，发生改变的有______；A．法线方向B．反射光线方向C．入射角度数D．反射角和入射角关系（5）某同学在做探究光的折射特点实验，如图是光从空气射入水中时的光路。实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧，通过实验还得到如下数据：入射角α0°15°30°45°60°反射角β0°15°30°45°60°折射角γ0°11°22.1°35.4°40.9°分析表中数据，可得出结论：光从空气斜射到水面时，将同时发生反射和折射现象；光从空气斜射到水面时，折射角随入射角的变化关系是______，且折射角______（选填“大于”、“等于”或“小于”）入射角；（6）阅读短文并回答下列问题：光的全反射一束激光从某种玻璃中射向空气（如图1所示），保持入射点不动，改变入射角（每次增加0.2°），当入射角增大到8°时，折射光线消失，只存在入射光线与反射光线，这种现象叫做光的全反射，发生这种现象时的入射角叫做这种物质的临界角。当入射角大于临界角时，只发生反射，不发生折射。a、当光从空气射向玻璃，______（选填“会”或“不会”）发生光的全反射现象；b、一个三棱镜由上述玻璃构成，让一束光垂直于玻璃三棱镜的一个面射入（如图2所示），请在图中完成这束入射光的光路图______。11．小明喝水时，偶然发现透过水面看不见玻璃水杯外侧的手指．他感到很惊奇：玻璃和水都是透明物质，为什么光却不能透过呢？小明决定找出原因．下面是小明的探究过程： 根据光经过的路径，首先想到了这种现象与光的折射有关．为此他根据光从水中射向空气的光路进行了推测，如图所示．光从水中斜射入空气时，折射角大于入射角，当入射角逐渐增大时，折射角也逐渐增大．那么，当入射角增大到某一值时，会不会…… (1)小明的推测是__________________． (2)小明为了验证自己的推测，进行了如图所示的实验．实验过程中逐渐增大激光笔射向水面的入射角的角度，当增大到某一角度时，小明观察到______________，证实了自己的推测 ． (3)当光从空气射向水中时，也会出现“看不见”的现象吗？说出你的观点并解释：_______．12．同学们探究“平面镜成像特点”。（1）如图甲所示，小华在竖直的玻璃板前A位置放置点燃的蜡烛，看到玻璃板后出现蜡烛的像，如用一张纸板挡在玻璃板后面，她在图甲所示位置观察______（填“仍然能”或“不能”）看到蜡烛的像。这说明平面镜所成的像是由于光的______（填“直线传播”或“反射”）形成的______（填“虚”或“实”）像；（2）撤去纸板，小华又拿另一支大小相同的蜡烛B放到玻璃板后像的位置，发现它跟像A′完全重合，由此可知平面镜成______（填“等大”或“放大”）的像，记录物和像的位置A、A'。经过三次实验得到三组物、像位置点，如图乙所示，由此可知，像与物到镜面的距离______；（3）小明又把平面镜放在水平桌面上，再把一张纸板ENF______地立在平面镜上，如图丙所示，在纸板ENF上同时呈现入射光线和反射光线；把纸板NOF向前折或向后折，如图丁所示，在纸板上不能看到反射光线，说明______。此时反射光______（选填“依然存在”或“不存在”）。           参考答案1．明亮的室外    倒立缩小的实像    变小    圆    减弱    相同    2．刻度尺    确定像的位置    得到普遍结论    较暗    A    C    A    像的    蜡烛2    B    3．粗糙     55°     变大     存在     反射光线、入射光线和法线在同一平面内4．平面镜     垂直     粗糙     入射光线     反射角等于入射角     入射光线     法线     ③5．垂直    粗糙    靠拢    等于    会    在    6．没点燃     两支蜡烛（或A、B）大小不同     A     相等     垂直     B     不变7．不点燃     A     虚像     镀膜面     D     曲线     不变8．较黑暗     便于确定像的位置     大小     平面镜     不能     虚     M     不变     垂直     平面镜不垂直于水平桌面放置9．0.7   右   不正确  水面上升或下降时，入射角和折射角都不变   小   红  1.25 10．粗糙的     C     0°     BC     折射角随入射角的增大而增大     小于     不会     11．折射光线消失     光斑消失     不会，光从空气斜射入水中时，折射角始终小于入射角12．仍然能     反射     虚     等大     相等     竖直     入射光线、反射光线和法线在同一平面内     依然存在
