高中物理沪科版 (2019)选择性必修 第二册第3章 交变电流的产生与输送3.3 电能的输送练习题

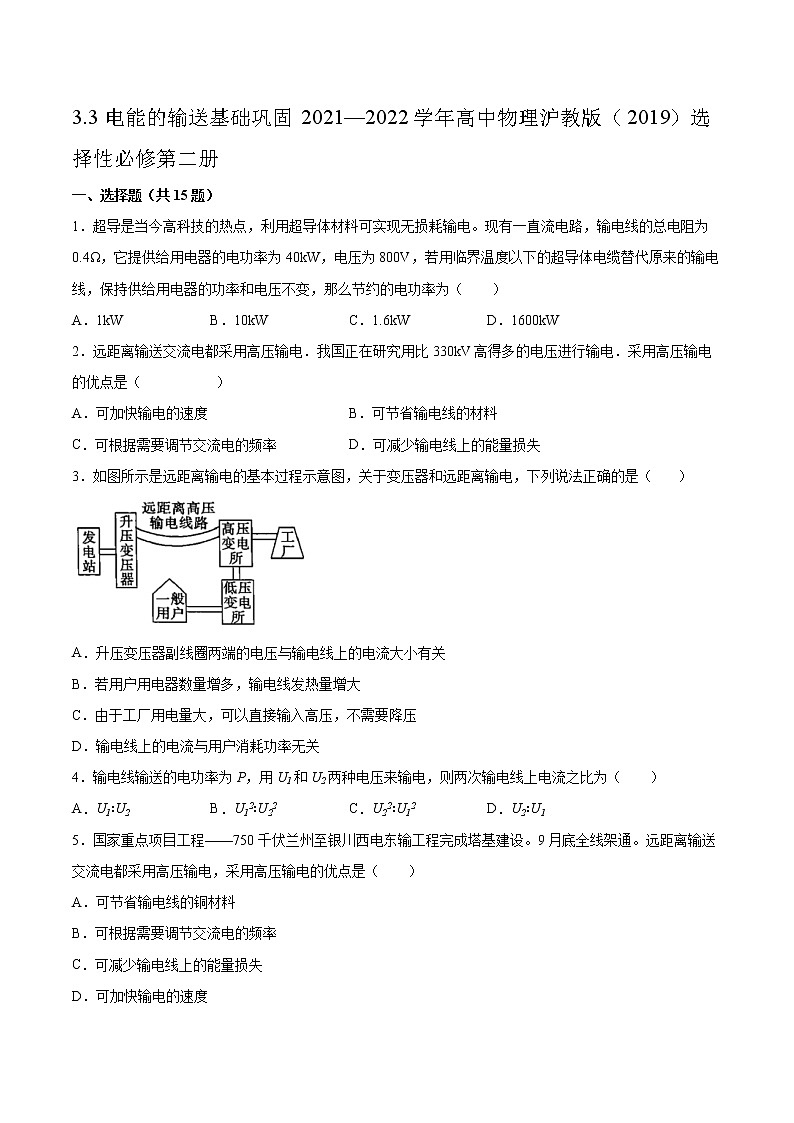

3.3电能的输送基础巩固2021—2022学年高中物理沪教版（2019）选择性必修第二册

一、选择题（共15题）

1．超导是当今高科技的热点，利用超导体材料可实现无损耗输电。现有一直流电路，输电线的总电阻为0.4Ω，它提供给用电器的电功率为40kW，电压为800V，若用临界温度以下的超导体电缆替代原来的输电线，保持供给用电器的功率和电压不变，那么节约的电功率为（　　）

A．1kW B．10kW C．1.6kW D．1600kW

2．远距离输送交流电都采用高压输电．我国正在研究用比330kV高得多的电压进行输电．采用高压输电的优点是（　             　）

A．可加快输电的速度 B．可节省输电线的材料

C．可根据需要调节交流电的频率 D．可减少输电线上的能量损失

3．如图所示是远距离输电的基本过程示意图，关于变压器和远距离输电，下列说法正确的是（       ）

A．升压变压器副线圈两端的电压与输电线上的电流大小有关

B．若用户用电器数量增多，输电线发热量增大

C．由于工厂用电量大，可以直接输入高压，不需要降压

D．输电线上的电流与用户消耗功率无关

4．输电线输送的电功率为P，用U1和U2两种电压来输电，则两次输电线上电流之比为（　　）

A．U1∶U2 B．U12∶U22 C．U22∶U12 D．U2∶U1

5．国家重点项目工程——750千伏兰州至银川西电东输工程完成塔基建设。9月底全线架通。远距离输送交流电都采用高压输电，采用高压输电的优点是（　　）

A．可节省输电线的铜材料

B．可根据需要调节交流电的频率

C．可减少输电线上的能量损失

D．可加快输电的速度

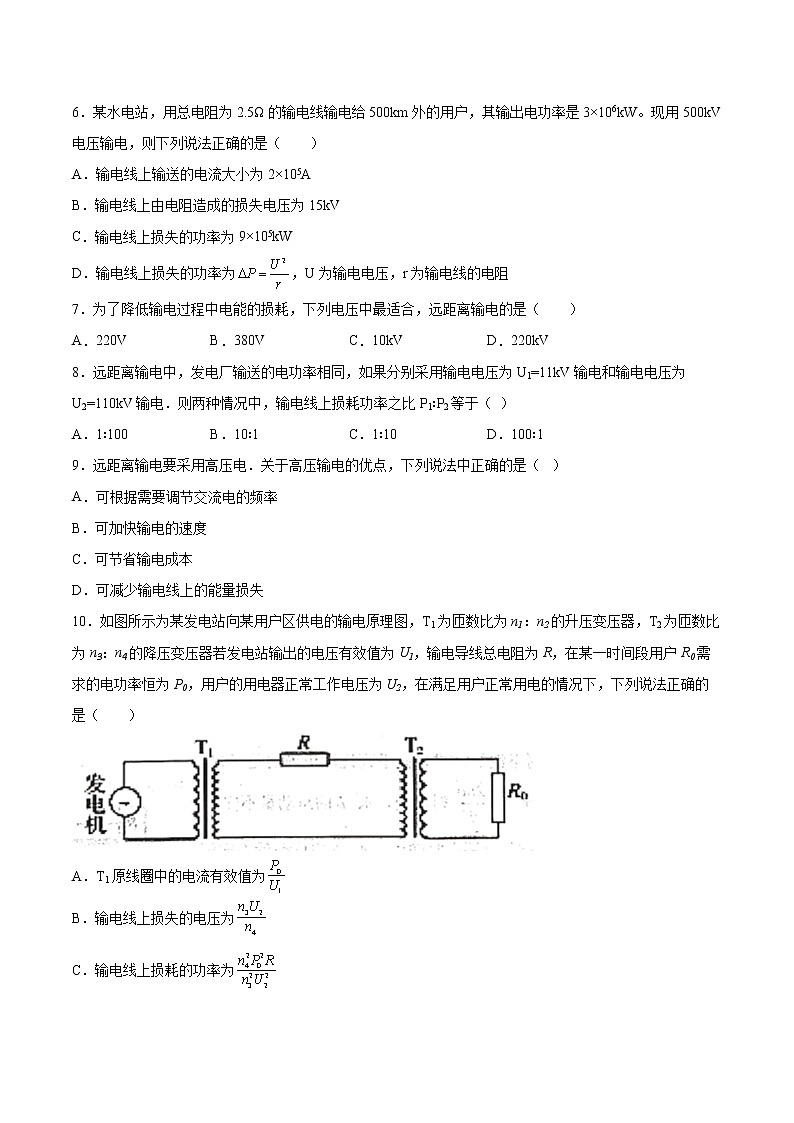

6．某水电站，用总电阻为2.5Ω的输电线输电给500km外的用户，其输出电功率是3×106kW。现用500kV电压输电，则下列说法正确的是（　　）

A．输电线上输送的电流大小为2×105A

B．输电线上由电阻造成的损失电压为15kV

C．输电线上损失的功率为9×105kW

D．输电线上损失的功率为，U为输电电压，r为输电线的电阻

7．为了降低输电过程中电能的损耗，下列电压中最适合，远距离输电的是（　　）

A．220V B．380V C．10kV D．220kV

8．远距离输电中，发电厂输送的电功率相同，如果分别采用输电电压为U1=11kV输电和输电电压为U2=110kV输电．则两种情况中，输电线上损耗功率之比P1∶P2等于（ ）

A．1∶100 B．10∶1 C．1∶10 D．100∶1

9．远距离输电要采用高压电．关于高压输电的优点，下列说法中正确的是（   ）

A．可根据需要调节交流电的频率

B．可加快输电的速度

C．可节省输电成本

D．可减少输电线上的能量损失

10．如图所示为某发电站向某用户区供电的输电原理图，T1为匝数比为n1：n2的升压变压器，T2为匝数比为n3：n4的降压变压器若发电站输出的电压有效值为U1，输电导线总电阻为R，在某一时间段用户R0需求的电功率恒为P0，用户的用电器正常工作电压为U2，在满足用户正常用电的情况下，下列说法正确的是（　　）

A．T1原线圈中的电流有效值为

B．输电线上损失的电压为

C．输电线上损耗的功率为

D．输电线上损耗的功率为

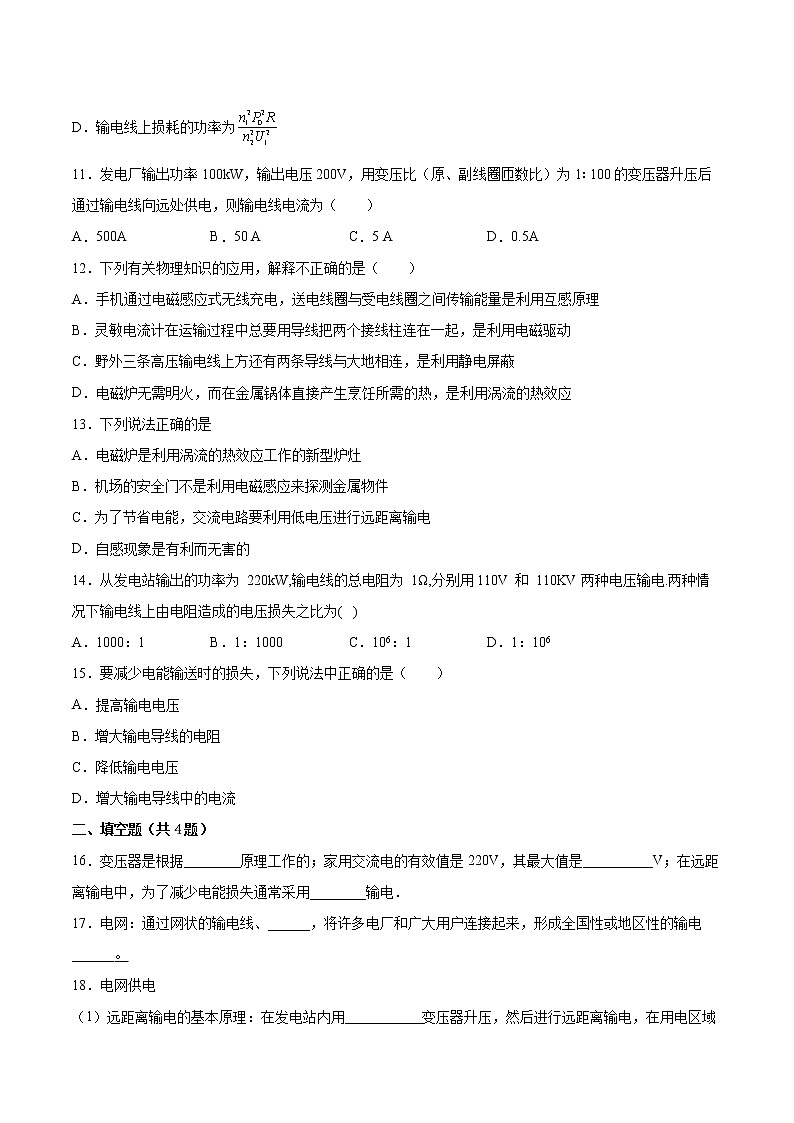

11．发电厂输出功率100kW，输出电压200V，用变压比（原、副线圈匝数比）为1∶ 100的变压器升压后通过输电线向远处供电，则输电线电流为（　　）

A．500A B．50 A C．5 A D．0.5A

12．下列有关物理知识的应用，解释不正确的是（　　）

A．手机通过电磁感应式无线充电，送电线圈与受电线圈之间传输能量是利用互感原理

B．灵敏电流计在运输过程中总要用导线把两个接线柱连在一起，是利用电磁驱动

C．野外三条高压输电线上方还有两条导线与大地相连，是利用静电屏蔽

D．电磁炉无需明火，而在金属锅体直接产生烹饪所需的热，是利用涡流的热效应

13．下列说法正确的是

A．电磁炉是利用涡流的热效应工作的新型炉灶

B．机场的安全门不是利用电磁感应来探测金属物件

C．为了节省电能，交流电路要利用低电压进行远距离输电

D．自感现象是有利而无害的

14．从发电站输出的功率为 220kW,输电线的总电阻为 1Ω,分别用110V 和 110KV两种电压输电.两种情况下输电线上由电阻造成的电压损失之比为(   )

A．1000：1 B．1：1000 C．106：1 D．1：106

15．要减少电能输送时的损失，下列说法中正确的是（　　）

A．提高输电电压

B．增大输电导线的电阻

C．降低输电电压

D．增大输电导线中的电流

二、填空题（共4题）

16．变压器是根据________原理工作的；家用交流电的有效值是220V，其最大值是__________V；在远距离输电中，为了减少电能损失通常采用________输电．

17．电网：通过网状的输电线、______，将许多电厂和广大用户连接起来，形成全国性或地区性的输电______。

18．电网供电

（1）远距离输电的基本原理：在发电站内用___________变压器升压，然后进行远距离输电，在用电区域通过___________变压器降到所需的电压。

（2）电网：通过网状的输电线、___________，将许多电厂和广大用户连接起来，形成全国性或地区性的输电___________。

（3）电网输电的优点

①降低一次能源的运输成本，获得最大的___________。

②减小断电的风险，调剂不同地区___________的平衡。

③合理调度电力，使___________的供应更加可靠，质量更高。

19．经济：指输电线路建造和运行的费用______，电能损耗______。

三、综合题（共4题）

20．在远距离输电时，如果输送的电功率是44KW，用电阻为0.2欧的导线输送到用户，求：

(1)若用220V的电压输电，输电线上损失的功率是多少？

(2)若用2.2KV的电压输电，输电线上损失的功率又是多少？

21．有一台发电机通过升压和降压变压器给用户供电，已知发电机的输出功率是，端电压为，升压变压器原、副线圈的匝数比为，两变压器之间输电导线的总电阻，降压变压器输出电压，两变压器均可视为理想变压器，求：

（1）升压变压器的输出电压；

（2）降压变压器的原、副线圈的匝数比；

（3）如果不用变压器，输电导线的热损耗是用变压器时的几倍？

22．一小型水电站，其交流发电机与升压变压器原线圈连接，如图为输电示意图。原线圈的输入功率，输入电压U1=1000V，在输电过程中，要求能量损耗等于原线圈输入功率的4%，已知输电线电阻为16 Ω，用户降压变压器的输出电压为240 V，求：

(1)升压变压器原线圈中的电流I1；

(2)输电线中的电流线；

(3)升压变压器和降压变压器的匝数比。

23．一台 的发电机发出的电，如果采用的超高压输电，假如两条输电线每千米的电阻是，那么电流在的距离上将损耗多少热功率？输电距离为时，输电线路上损耗的热功率占发电机输出功率的百分之几？

参考答案：

1．A

2．D

3．B

4．D

5．C

6．B

7．D

8．D

9．D

10．C

11．C

12．B

13．A

14．A

15．A

16．     电磁感应；     220     高压

17．     变电站     网络

18．     升压     降压     变电站     网络     经济效益     电力供求     电力

19．     低     少

20．(1)8000W(2)80W

21．（1）2000V；（2）199：22；（3）

22．(1)1000A；(2)50 A；(3)1：20，80：1

23．31250W；2.5%
