期中考试模拟检测（五）2021-2022学年八年级物理下学期期中考试复习专训（人教版）

这是一份期中考试模拟检测（五）2021-2022学年八年级物理下学期期中考试复习专训（人教版），共19页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

试卷特点：重难点突出、难度合理、全面检测知识点、注重培养应考能力

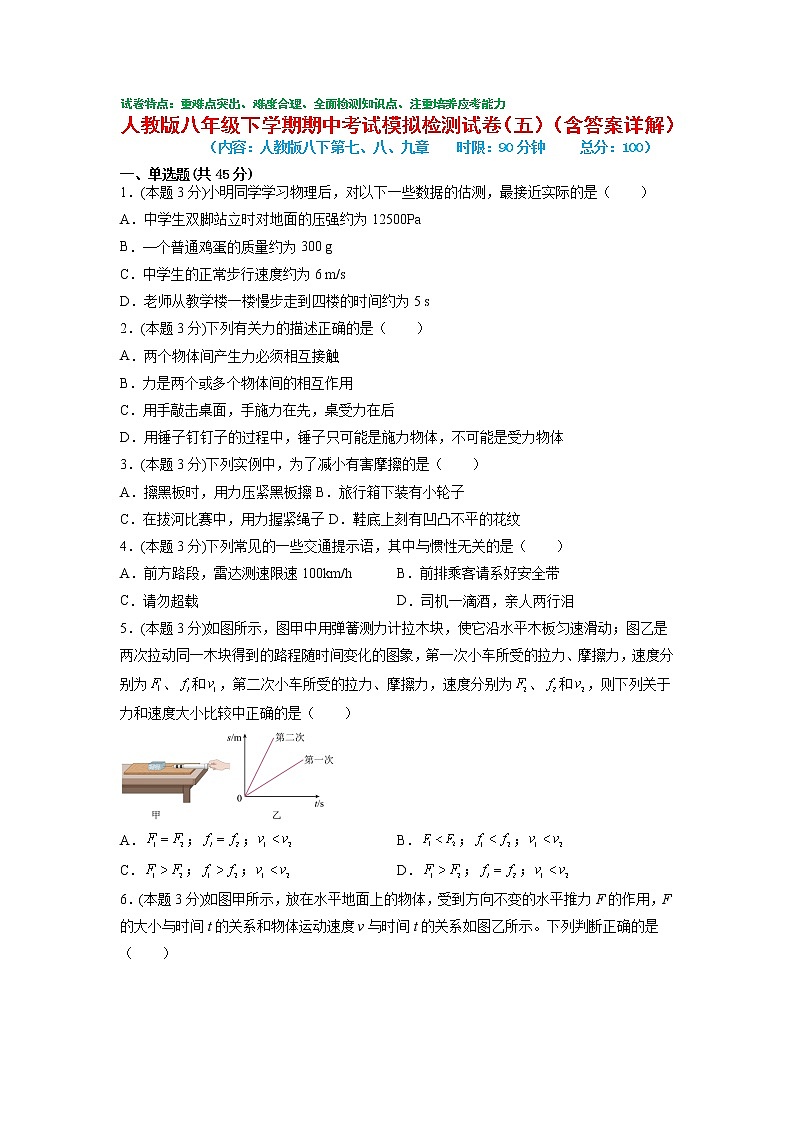

人教版八年级下学期期中考试模拟检测试卷（五）（含答案详解）
（内容：人教版八下第七、八、九章 时限：90分钟 总分：100）
一、单选题(共45分)
1．(本题3分)小明同学学习物理后，对以下一些数据的估测，最接近实际的是（　　）
A．中学生双脚站立时对地面的压强约为12500Pa
B．—个普通鸡蛋的质量约为300 g
C．中学生的正常步行速度约为6 m/s
D．老师从教学楼一楼慢步走到四楼的时间约为5 s
2．(本题3分)下列有关力的描述正确的是（　　）
A．两个物体间产生力必须相互接触
B．力是两个或多个物体间的相互作用
C．用手敲击桌面，手施力在先，桌受力在后
D．用锤子钉钉子的过程中，锤子只可能是施力物体，不可能是受力物体
3．(本题3分)下列实例中，为了减小有害摩擦的是（　　）
A．擦黑板时，用力压紧黑板擦B．旅行箱下装有小轮子
C．在拔河比赛中，用力握紧绳子D．鞋底上刻有凹凸不平的花纹
4．(本题3分)下列常见的一些交通提示语，其中与惯性无关的是（　　）
A．前方路段，雷达测速限速100km/h B．前排乘客请系好安全带
C．请勿超载 D．司机一滴酒，亲人两行泪
5．(本题3分)如图所示，图甲中用弹簧测力计拉木块，使它沿水平木板匀速滑动；图乙是两次拉动同一木块得到的路程随时间变化的图象，第一次小车所受的拉力、摩擦力，速度分别为、和，第二次小车所受的拉力、摩擦力，速度分别为、和，则下列关于力和速度大小比较中正确的是（　　）

A．；； B．；；
C．；； D．；；

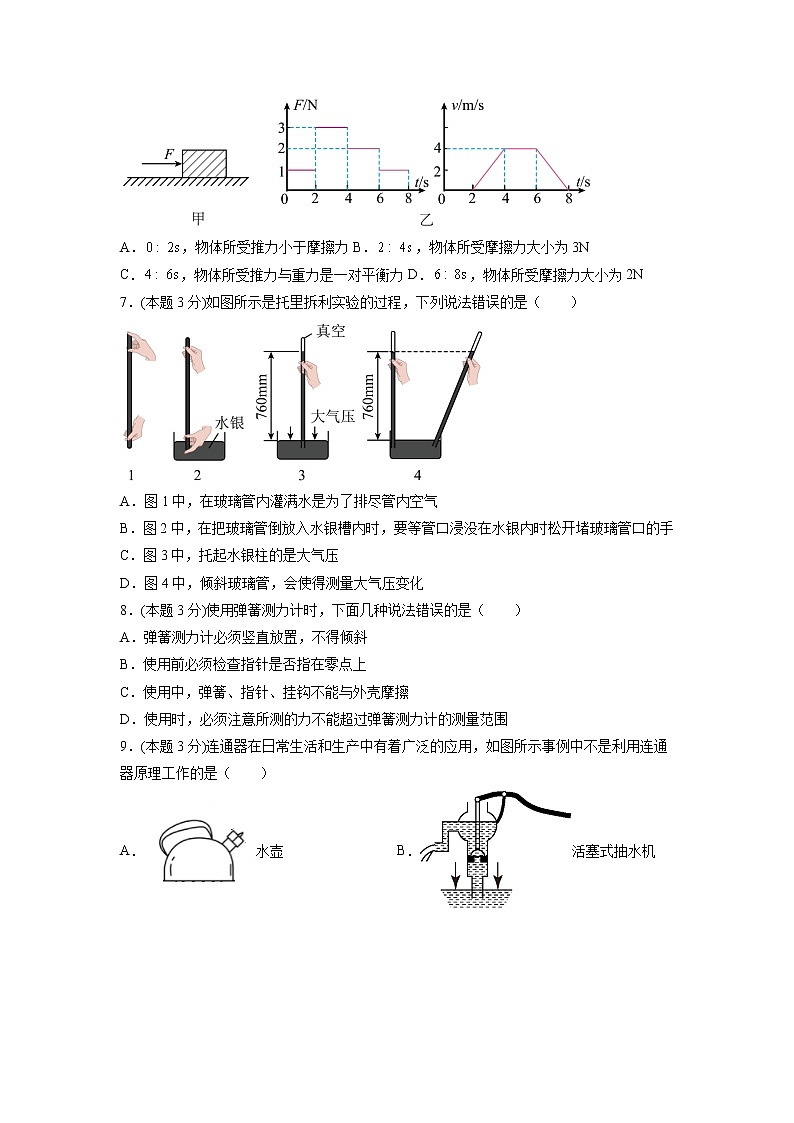

6．(本题3分)如图甲所示，放在水平地面上的物体，受到方向不变的水平推力F的作用，F的大小与时间t的关系和物体运动速度v与时间t的关系如图乙所示。下列判断正确的是（　　）

A．，物体所受推力小于摩擦力B．，物体所受摩擦力大小为3N
C．，物体所受推力与重力是一对平衡力D．，物体所受摩擦力大小为2N
7．(本题3分)如图所示是托里拆利实验的过程，下列说法错误的是（　　）

A．图1中，在玻璃管内灌满水是为了排尽管内空气
B．图2中，在把玻璃管倒放入水银槽内时，要等管口浸没在水银内时松开堵玻璃管口的手
C．图3中，托起水银柱的是大气压
D．图4中，倾斜玻璃管，会使得测量大气压变化
8．(本题3分)使用弹簧测力计时，下面几种说法错误的是（　　）
A．弹簧测力计必须竖直放置，不得倾斜
B．使用前必须检查指针是否指在零点上
C．使用中，弹簧、指针、挂钩不能与外壳摩擦
D．使用时，必须注意所测的力不能超过弹簧测力计的测量范围

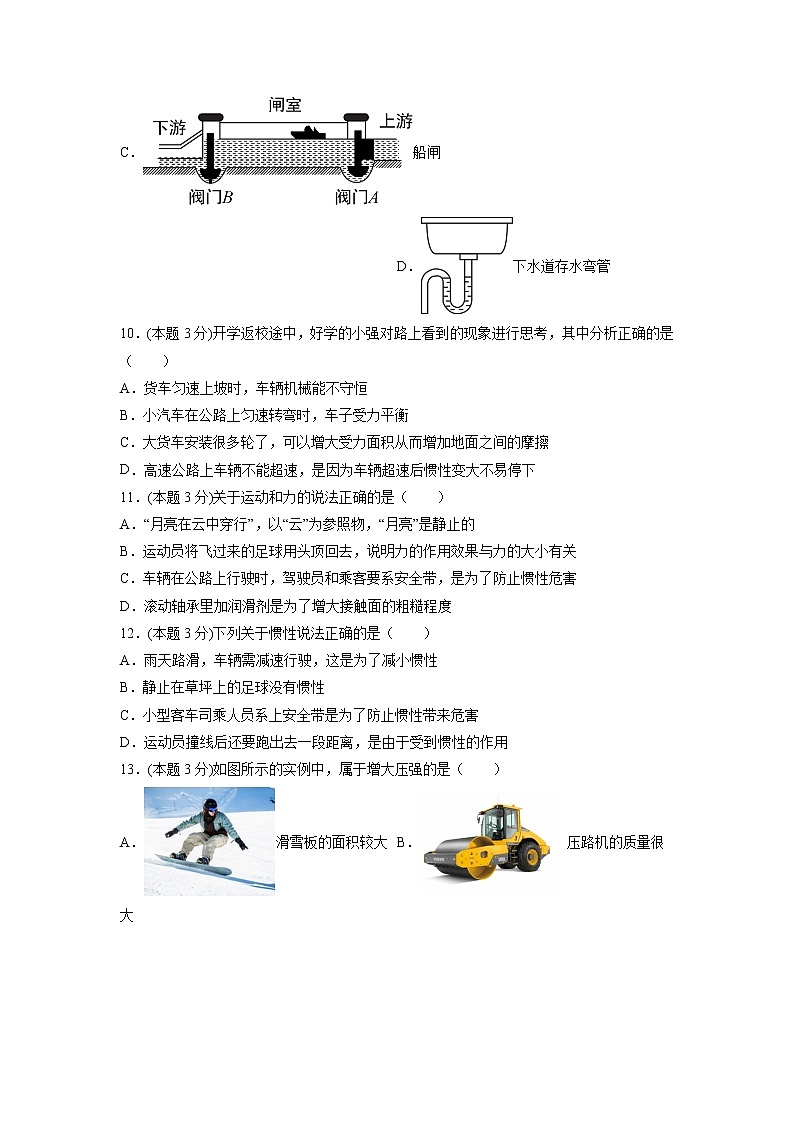

9．(本题3分)连通器在日常生活和生产中有着广泛的应用，如图所示事例中不是利用连通器原理工作的是（　　）
A．水壶 B．活塞式抽水机
C．船闸 D．下水道存水弯管
10．(本题3分)开学返校途中，好学的小强对路上看到的现象进行思考，其中分析正确的是（　　）
A．货车匀速上坡时，车辆机械能不守恒
B．小汽车在公路上匀速转弯时，车子受力平衡
C．大货车安装很多轮了，可以增大受力面积从而增加地面之间的摩擦
D．高速公路上车辆不能超速，是因为车辆超速后惯性变大不易停下
11．(本题3分)关于运动和力的说法正确的是（　　）
A．“月亮在云中穿行”，以“云”为参照物，“月亮”是静止的
B．运动员将飞过来的足球用头顶回去，说明力的作用效果与力的大小有关
C．车辆在公路上行驶时，驾驶员和乘客要系安全带，是为了防止惯性危害
D．滚动轴承里加润滑剂是为了增大接触面的粗糙程度
12．(本题3分)下列关于惯性说法正确的是（　　）
A．雨天路滑，车辆需减速行驶，这是为了减小惯性
B．静止在草坪上的足球没有惯性
C．小型客车司乘人员系上安全带是为了防止惯性带来危害
D．运动员撞线后还要跑出去一段距离，是由于受到惯性的作用
13．(本题3分)如图所示的实例中，属于增大压强的是（　　）
A．滑雪板的面积较大 B． 压路机的质量很大
C．图钉帽的面积较大 D．书包的背带较宽
14．(本题3分)对下列与压强有关的事例，解释不正确的是（　　）
A．水坝下部比上部建造的宽是因为液体压强随着深度的增加而增大
B．高压锅是利用液体的沸点随气压增大而升高的原理制造的
C．用吸管喝饮料利用了大气压强
D．火车进站时旅客不能越过安全黄线，依据的是流体中流速大的地方压强大
15．(本题3分)留心周围的生活情景，你会时刻从中感受到物理知识的无穷魅力。下列关于力和运动说法正确的是（　　）

A．图甲中，高压锅能很快煮熟食物是因为锅内气压增大，水的沸点降低
B．图乙中，水杯中的水不流出来是因为大气压的作用
C．图丙中，挂物件的吸盘能贴在墙上是因为吸力
D．图丁中，两张纸向中间靠拢，是因为流速越大的地方压强越大
二、填空题(共20分)
16．(本题2分)水平面上用20N的力推一个物体，物体未推动，则摩擦力____________20N（选填“大于”、“小于”或“等于”）。当推力为25N时，物体做匀速直线运动，则摩擦力为__________N。
17．(本题3分)如图甲所示，熟透了的苹果离开树后总是落向地面，这是由于苹果受___________作用的缘故；如图乙泥瓦工人通常用细线拴一小石块，来检验砌的墙是否直，这是根据重力的方向总是___________的原理制成的，若这个小石块在地球上重为1N，把它拿到我国的空间站上，其质量为___________g。（g取10N/kg）

18．(本题2分)一个小物块从斜面顶端滑到斜面的末端O点以后，a、b、c、d为小物块可能运动的四条路线，如图所示，则小物块将沿哪条路线运动？___。如果小物块恰好滑到O点时，所受到的力全部消失，则小物块将沿哪条路线运动？____。
19．(本题2分)吊车以2m/s的速度将的重物竖直向上匀速提起，这时钢索对重物的拉力大小________，若吊车改为2m/s的速度使重物匀速下降，则钢索对重物的拉力大小________。（均填“>”“<”或“=”）
20．(本题2分)A、B两个实心正方体的质量相等，底面积之比SA∶SB=4∶9，若按甲、乙两种不同的方式，分别将它们叠放在水平地面上（如图所示），则地面受到的压力之比为_________，地面受到的压强之比为_________。
21．(本题1分)如图所示，A、B为完全相同的两个容器，分别盛有7cm、5cm深的水，A、B之间用导管连接。若将阀门K打开，最后A、B两容器底部受到水的压强之比为______。
22．(本题3分)同学们学习了大气压强的知识后，自制了一个如图所示的气压计，瓶中装有适量的水，当他们将此气压计从山顶拿到山脚下时发现细玻璃管中的液面______，说明大气压随高度的降低而______。他们还发现把瓶内装满水，又制成了______，把该装置放入热水中，细玻璃管内的液面会上升。

23．(本题3分)2021年东京奥运会中，铅球运动员巩立姣凭借最后一投，为中国田径队夺得首金。比赛中，运动员奋力一掷，铅球飞向空中，此现象说明力可以改变物体的______（选填“形状”或“运动状态”）；用相同的力投掷时，如果运动员投掷角度太低，铅球就飞不远，这是由于力的作用效果与力的_______有关；为了防止手心出汗而影响成绩，投掷前，运动员的双手都要抹上镁粉，这是为了______（选填“增大”或“减小”）摩擦力。
24．(本题2分)如图是学生中的流行玩具——指尖陀螺。其中间有滚动轴承，轴承内有滚珠，利于 _____（填“增大”或“减小”）摩擦力。飞叶一般采用密度大的金属制作，目的是为了通过增大质量的方法来增大飞叶的 _____。
三、作图题(共3分)
25．(本题3分)如图，物体冲上粗糙的斜面，画出物体所受力的示意图。

四、实验题(共17分)
26．(本题6分)如图所示，用压强计“探究影响液体内部压强大小的因素”。


（1）图甲所示压强计是通过U形管中水面的___________来反映被测压强大小的，实验中采用的科学方法是___________；
（2）若在使用压强计前，发现U形管内水面已有高度差，通过________（填写正确选项前字母）方法可以进行调节；
A．从U形管内向外倒出适量水B．拆除软管重新安装C．向U形管内添加适量水
（3）比较乙图、丙图和丁图，可以得到：在同一深度，液体内部向各个方向的压强_________；
（4）在乙图中，若只将烧杯中的水换成同深度的盐水，其他条件不变，则可以观察到U形管两边液面的高度差将___________；（选填“变大”“变小”或“不变”）
（5）若在步骤（4）时，图乙中U形管左右两侧水面的高度差h=5cm，则橡皮管内气体的压强与大气压之差约为___________Pa。（ρ盐水=1.2×103kg/m3，ρ水=1.0×103kg/m3，g=10N/kg）
27．(本题4分)在探究二力平衡的实验中，小华不断改进并先后设计了三个实验方案，如图所示。

（1）将甲改为乙是为了减小______对实验的影响；
（2）最终小华按照丁图进行实验，丁图中是一个质量______的卡片（填“较大”或“较小”）；
（3）小华将系于卡片的两对角的细线分别跨过左右支架上的滑轮后，将卡片在竖直平面内转过一个角度，使得卡片的一边与桌面平行，松手后瞬间卡片不能平衡。该实验说明：______，物体才能平衡；
（4）小明同学按图甲做实验时发现：当在左盘中放100g的砝码，右盘中放200g的砝码时，物块可向右做匀速直线运动。如果盘中的原有砝码都不变，使物块M最终可向左匀速直线运动的方案是（滑轮的摩擦不计）；在左盘中再加______g砝码。
28．(本题7分)如图所示，在“探究影响滑动摩擦力大小的因素”实验中：
　　

（1）在拉动物块前，应将弹簧测力计沿______（选填“水平”或“竖直”）方向进行调零；
（2）要测量由物块与接触面间滑动摩擦力的大小，应沿水平方向拉动物块使其做匀速直线运动。这是利用______原理进行的间接测量；
（3）在甲、乙、丙所示图中，分别用F1=1.0N、F2=1.8N、F3=1.6N的拉力，拉着物块A匀速前进。分析______两图可探究滑动摩擦力大小与接触面粗糙程度的关系；
（4）大量实验证明：在接触面粗糙程度相同时，滑动摩擦力大小与压力大小成正比。在丙图中物块A上叠加一块与A完全相同的物块B，用弹簧测力计拉着物块A，使物块B随A一起匀速前进（如图丁所示）。此时弹簧测力计示数为F2，则F2=______N；此运动过程中，物块B受到的摩擦力为______N；
（5）在操作过程中还发现，弹簧测力计不沿水平方向拉动时，也可以使物块在木板上沿水平方向做匀速直线运动，如图所示，此过程中，物块处于_______（选填“平衡”或“非平衡”）状态，弹簧测力计计对物块的拉力和物块受到的滑动摩擦力______（选填“是”或“不是”）一对平衡力。
五、计算题(共15分)
29．(本题7分)质量为6×103kg的四轮汽车在平直的公路上匀速行驶，在行驶过程中受到的阻力等于车重的0.08倍，每个轮胎与地面的接触面积为0.05m2，本题取g＝10N/kg，求：
（1）汽车所受重力的大小；
（2）汽车所受牵引力的大小；
（3）汽车静止在水平地面上时对地面的压强大小。







30．(本题8分)将如图所示的容器放于水平面上，容器内装入深度为10cm，质量为0.8kg的水，容器底面积为100cm2，自重不计。求（取g=10N/kg）：
（1）水对容器底的压强；
（2）水对容器底的压力；
（3）比较水对容器底的压力与水的重力大小；
（4）容器对水平面的压强。









参考答案：
1．A
【解析】
【详解】
A．中学生一般重500N，双脚站立时对地面的压强约为12500Pa，故A符合实际；
B．—个普通鸡蛋的质量约为50g左右，故B不符合实际；
C．中学生的正常步行速度约为1m/s，故C不符合实际；
D．一楼到四楼大概10m，老师从教学楼一楼慢步走到四楼的时间约为50s，故D不符合实际。
故选A。
2．B
【解析】
【详解】
A．物体间不接触可以产生力的作用，例如磁体吸引铁块，故A错误；
B．物体间力的作用是相互的，产生力的作用至少两个物体，故B正确；
CD．受力的物体，同时也是施力的物体，因为物体间力的作用是相互的，施力和受力同时产生，施力物体也是受力物体，故CD错误。
故选B。
3．B
【解析】
【详解】
A．擦黑板时，用力压紧黑板擦可以增大黑板擦与黑板的摩擦力，使上面的字迹更容易擦掉，属于利用有益摩擦，故A不符合题意；
B．旅行箱下装有小轮子可以将滑动摩擦变为滚动摩擦，有利于减小摩擦，拖起来更轻松，属于减小有害摩擦，故B符合题意；
C．在拔河比赛中，用力握紧绳子可以增大手与绳子之间的摩擦，防止滑动，属于利用有益摩擦，故C不符合题意；
D．鞋底上刻有凹凸不平的花纹可以增大与地面的摩擦，防止走路时滑倒，属于利用有益摩擦，故D不符合题意。
故选B。
4．D
【解析】
【详解】
A．汽车行驶过程如果紧急刹车，汽车由于惯性会继续运动，所以要保持一定速度行驶，与惯性有关，故A不符合题意；
B．车如果紧急刹车时，人具有惯性，会保持原来的速度向车窗冲去，为了防止这种现象发生，人要系安全带，与惯性有关，故B不符合题意；
C．超载时质量增大，惯性增大，紧急刹车时，不容易刹住，会造成事故，与惯性有关，故C不符合题意；
D．司机一滴酒，亲人两行泪，是指违反交通规则，酒后驾驶，反应变慢，易发生交通事故，与惯性无关，故D符合题意。
故选D。
5．A
【解析】
【详解】
由图象知道，相同时间内第二次木块运动的路程大，由知道，第二次木块运动的速度较大，即

由于木块对水平木板的压力不变，接触面的粗糙程度不变，所以木块受到的摩擦力不变，即

由于木块两次都做匀速直线运动，木块受平衡力作用，所以，两次木块受到的拉力和摩擦力相等，则两次木块受到的拉力相等，即

故BCD错误，A正确。
故选A。
6．D
【解析】
【详解】
A．由v-t图象可知，，物体处于静止状态，水平方向上受到的推力和摩擦力是一对平衡力，大小相等，故A错误；
B．由v-t图象可知，时，物体做匀速直线运动，由F-t图像可知，此时推力为2N，由于物体处于平衡状态，水平方向上受到的推力和摩擦力是一对平衡力，大小相等，则滑动摩擦力为2N；滑动摩擦力的大小与压力大小和接触面的粗糙程度有关，与速度无关，内物体做加速运动，滑动摩擦力为2N，故B错误；
C．，物体所受推力与重力不在同一直线上，不是一对平衡力；故C错误；
D．由v-t图象可知，，物体做减速运动，压力和接触面的粗糙程度不变，摩擦力大小不变，所受摩擦力大小为2N，故D正确。
故选D。
7．D
【解析】
【详解】
A．在玻璃管内灌满水是为了排尽管内空气，使测量结果准确，故A正确，不符合题意；
B．在把玻璃管倒放入水银槽内时，要等管口浸没在水银内时，松开堵玻璃管口的手，防止空气进入影响测量结果，保证管内液面上方为真空，故B正确，不符合题意；
C．水银柱是由大气压托起的，即大气压支持了水银柱使管内液面高出管外液面，故C正确，不符合题意；
D．玻璃管倾斜，管中水银柱长度将增大，高度不变，测量大气压不会变化，故D错误，符合题意。
故选D。
8．A
【解析】
【分析】
弹簧测力计是常用的力学测量仪器，有特有的使用规则，对照使用规则我们可判断各选项的说法是否符合要求。
【详解】
A．使用时，弹簧可测任何方向的力，只要拉力方向与弹簧伸长方向一致就可以，故A错误，A符合题意；
B．使用前指针校零是一项必须的工作，故B正确，B不符合题意；
C．弹簧、指针、挂钩与外壳摩擦会影响测量的结果，应避免，故C正确，C不符合题意；
D．超过弹簧测力计量程的力会损坏测力计，故D正确，D不符合题意。
故选A。
9．B
【解析】
【分析】
【详解】
上端开口、下端连通的容器叫做连通器，水壶、船闸、下水道存水弯管都利用了连通器的原理；活塞式抽水机利用大气压把水抽上来，故B符合题意，ACD不符合题意。
故选B。
10．A
【解析】
【详解】
A．货车匀速上坡时，速度、质量不变，高度增加，所以动能不变，重力势能变大，车辆机械能变大，故A正确；
B．小汽车在公路上匀速转弯时，运动的方向发生了变化，运动状态发生了改变，受非平衡力作用，故B错误；
C．摩擦力的大小与接触面积大小无关，增加轮胎数目是为了增大受力面积，在压力一定时，减小对路面的压强，故C错误；
D．高速公路上车辆不能超速，是因为质量一定时，速度越快，动能越大，停下来越困难，惯性大小只与质量有关，与速度无关，故D错误。
故选A。
11．C
【解析】
【详解】
A．“月亮在云中穿行”，以“云”为参照物，“月亮”月亮的位置发生了变化，是运动的，故A错误；
B．运动员将飞过来的足球用头顶回去，说明力的作用效果与力的方向有关，故B错误；
C．车辆在公路上行驶时，如果紧急减速，驾驶员和乘客由于惯性会向前倒，造成伤害，系上安全带可以避免这种情况的发生，故C正确；
D．滚动轴承里加润滑剂是在零件间形成一层油膜，使接触面分离，减小摩擦，故D错误。
故选C。
12．C
【解析】
【详解】
A．惯性大小决定于物体的质量，与物体的运动状态无关，雨天路滑，车辆需减速行驶，惯性大小不变，故A错误；
B．一切物体在任何情况下都有惯性，静止在草坪上的足球也有惯性，故B错误；
C．小型客车司乘人员系上安全带是为了防止紧急刹车，车停止运动，而司乘人员由于惯性要继续向前运动被撞伤，故小型客车司乘人员系上安全带是为了防止惯性带来危害，故C正确；
D．运动员撞线后还要跑出去一段距离，是因为运动员由于惯性要保持原来的运动状态，惯性是物体本身具有的一种属性，不能说受到惯性的作用，故D错误。
故选C。
13．B
【解析】
【详解】
A．压力一定时，压强与受力面积成反比，滑雪板的面积较大，可以在压力一定时，减小压强，故A不符合题意；
B．在受力面积一定时，压强与压力成正比，压路机的质量很大，重力很大，对水平面的压力就很大，在受力面积一定时，通过增大压力增大了对路面的压强，故B符合题意；
C．压力一定时，压强与受力面积成反比，图钉帽的面积较大，可以在压力一定时，减小压强，故C不符合题意；
D．压力一定时，压强与受力面积成反比，书包的背带较宽，可以在压力一定时，减小压强，故D不符合题意。
故选B。
14．D
【解析】
【详解】
A．水坝下部比上部建造的宽是因为液体压强随着深度的增加而增大，较宽的下部能承受更大的压强，故A正确，不符合题意；
B．液体的沸点随气压增大而升高，高压锅是利用这个原理增大锅内气压而提高液体温度，让食物煮熟更快。故B正确，不符合题意；
C．吸管吸饮料时，用力吸时，管内压强减小，饮料在大气压的作用下被压入嘴里。故C正确，不符合题意；
D．火车进站时旅客不能越过安全黄线，依据的是流体中流速大的地方压强小，故D错误，符合题意。
故选D。
15．B
【解析】
【详解】
A．高压锅增大锅内的压强，提高了水的沸点，食物在高温下容易煮熟，故A错误；
B．盖在杯口的纸片能托住倒过来的一满杯水而不洒出，正是大气压支持着杯内的水不会流出来，故B正确；
C．勺子用的塑料挂钩的吸盘能贴在墙上，是因为受到了大气压的作用，而不是吸盘具有吸力，故C错误；
D．向两张纸的中间吹气纸片靠拢，说明流体中流速越大的地方压强越小，故D错误。
故选B。
16．     等于     25
【解析】
【详解】
[1]物体未推动，物体处于静止状态，推力与摩擦力是平衡力，故此时推力等于摩擦力。
[2]当推力为25N时，物体做匀速直线运动，摩擦力与推力是平衡力，故摩擦力为25N。
17．     重力     竖直向下     100
【解析】
【详解】
[1]地面附近的物体由于地球的吸引都会受到重力的作用，苹果离开树后总是落向地面，这是由于苹果受重力作用的结果。
[2]重力的方向始终竖直向下，因此用细线拴一小石块自由垂下，这个方向就是竖直的方向，沿着细线的方向砌墙，则墙就是竖直的。
[3]小石块在地球上重为1N，则小石块的质量

质量的大小不随物体的形状、状态、位置和温度发生变化，故把小石块拿到我国的空间站上，质量还是100g。
18．     b     c
【解析】
【详解】
[1]由于惯性，小球有保持原来运动状态的性质，而此时小球受到重力作用，重力的方向竖直向下，则小球运动状态会发生改变，即方向变为b方向运动。
[2]根据牛顿第一定律，如果小物块恰好滑到O点时，所受到的力全部消失，小球将保持原来的运动状态做匀速直线运动，即沿c的方向运动。
19．     =     =
【解析】
【分析】
【详解】
［1］［2］对重物进行受力分析：被吊车吊着的重物，受到竖直向上的拉力F，竖直向下的重力G作用； 重物静止或匀速上升或匀速下降，都处于平衡状态，所以钢索对重物的拉力F与重力G是一对平衡力，由平衡条件得：F与G是一对平衡力，大小相等，方向相反；所以重物无论匀速上升还是下降，钢索对重物的拉力大小等于重力，即
20．     1∶1     9∶4
【解析】
【详解】
[1]按（甲）的方式将正方体叠放在水平地面上，此时地面受到的压力

按（乙）的方式将正方体叠放在水平地面上，此时地面受到的压力

则地面受到的压力之比

[2] 按（甲）的方式将正方体叠放在水平地面上，此时地面受到的压强

按（乙）的方式将正方体叠放在水平地面上，此时地面受到的压强

因为
F甲∶F乙=1∶1
则地面受到的压强之比

21．
【解析】
【详解】
由图知，若将阀门K打开后，AB构成连通器，水从容器A向容器B流动，在水静止时，两容器中液面高度是相同的，已知A、B为完全相同的两个容器，且原来两水面的高度差

所以打开阀门后，两容器中的液面会相平，A液面下降2cm，变为hA＝5cm，B液面上升2cm，变为hB＝7cm，最后A、B两容器底部受到水的压强之比

22．     降低     减小     温度计
【解析】
【详解】
[1][2]山顶上空气稀薄，空气密度小于山脚下空气密度，山顶上气压小于山脚下气压，所以气压随着高度的增大而减小，即山脚下气压大于山顶上气压，压迫细玻璃管中液面进入瓶内，所以小明将自制气压计从山顶拿到山脚下时发现细玻璃管中液面降低。
[3]装满水的瓶子放入热水中，液体受热膨胀体积增大，质量不变，细玻璃管中液面上升；温度计利用了液体热胀冷缩的性质制成的。
23．     运动状态     方向     增大
【解析】
【详解】
[1]力的作用效果有两个：①力可以改变物体的形状即使物体发生形变，②力可以改变物体的运动状态，包括物体的运动速度大小发生变化、运动方向发生变化；铅球从运动员手中掷出后，速度大小、运动方向发生变化，这表明力可以改变物体的运动状态。
[2]力的作用效果与力的大小、方向、作用点有关，如果运动员投掷角度太低，是力的方向发生了变化，这是由于力的作用效果与力的方向有关。
[3]手上抹上镁粉，可以增大手和铅球接触面的粗糙程度，增大了摩擦力，防止铅球滑落影响成绩。
24．     减小     惯性
【解析】
【详解】
[1]轴承内有滚珠，用滚动代替滑动的方法来减小摩擦力。
[2]因为惯性大小只与物体的质量有关，质量越大，惯性越大，所以为了提高飞叶工作时的稳定性，通过增大质量来增大飞叶的惯性。
25．
【解析】
【详解】
物体冲上粗糙的斜面上时，受到竖直向下的重力G，垂直斜面向上的支持力F，平行于斜面向下的摩擦力f，三个的力作用点可都标在物体重心上，如图所示：

26．     高度差     转换法     B     相等     变大     500
【解析】
【详解】
（1）[1][2]液体内部压强不易直接观察，当液体对压强计的橡皮膜产生压强时，可以引起U型中液面出现高度差，压强越大，高度差越大，这里使用了转换法。
（2）[3]若在使用压强计前，发现U型管内水面已有高度差，表明U型管两边液体上方气体的压强不同，使用前应让两边管中液体上方的压强相同，可以直接拆除软管，U型管两端形成一个连通器，静止后液面就相平了，再重新安装，故AC不符合题意，B符合题意。
故选B。
（3）[4]比较乙图、丙图和丁图，深度和液体密度都相同，方向不同，根据控制变量法，结论为在同一深度，液体内部向各个方向的压强都相同。
（4）[5]根据液体压强的公式可知，液体的压强与液体的密度、深度有关，将烧杯中的水换成同深度的盐水，其他条件不变，则液体的密度变大，压强变大，U型管内液面的高度差变大。
（5）[6]橡皮管内气体的压强与大气压之差等于U型管内水面的高度差产生的压强，则

27．     摩擦力     较小     只有两个力作用在同一条直线上     200
【解析】
【详解】
（1）[1]乙方案的小车与桌面间的摩擦为滚动摩擦，滚动摩擦远小于滑动摩擦，故将甲改为乙是为了减小摩擦力对实验的影响。
（2）[2]丁方案中应选用小卡片，由于需要小卡片的重力远小于钩码的重力，从而忽略小卡片的重力，故应该选择质量较小的。
（3）[3]将小卡片转过一个角度，小卡片两端的拉力就不在同一条直线上，松手后瞬间卡片不能平衡，小卡片会转动，说明不在同一直线上的两个力不能平衡。
（4）[4]图甲中，在左盘中放100g的砝码、右盘中放200g的砝码时，物块可以向右做匀速直线运动，这时物块受到左右两个钩码重力产生的拉力外，还受到向左的摩擦力，即
f+G左=G右
即
f+0.1kg×10N/kg=0.2kg×10N/kg
解得摩擦力
f=1N
当物块向左匀速运动时，受到的摩擦力向右，这个过程中，接触面的粗糙程度不变，压力不变，所以摩擦力的大小不变，那么
G左+G加=f+G右
即
0.1kg×10N/kg+m加×10N/kg=1N+0.2kg×10N/kg
解得左盘中添加砝码的质量
m加=0.2kg=200g
28．     水平     二力平衡     甲、丙     3.2     0     平衡     不是
【解析】
【详解】
（1）[1]沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，由二力平衡知识，拉力大小（测力计示数）等于物体受到的滑动摩擦力的大小。所以，在拉动物块前，应将弹簧测力计沿水平方向进行调零。
（2）[2]根据（1），实验中，应沿水平方向拉动物块使其做匀速直线运动，这是利用二力平衡原理进行的间接测量。
（3）[3]影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究与其中一个因素的关系时，要控制另外一个因素不变。探究滑动摩擦力大小与接触面粗糙程度的关系，要控制压力大小相同，故分析甲、丙两图可探究滑动摩擦力大小与接触面粗糙程度的关系。
（4）[4]根据已知条件，F3=1.6N，可知丙图中，A受到的滑动摩擦力为1.6N。在丙图中物块A上叠加一块与A完全相同的物块B，对支持面的压力为A对支持面压力的2倍，因在接触面粗糙程度相同时，滑动摩擦力大小与压力大小成正比，故用弹簧测力计拉着物块A，使物块B随A一起匀速前进，此时丁图中物体受到的滑动摩擦力为
f=2×1.6N=3.2N
即弹簧测力计示数为
F2=3.2N
[5]此运动过程中，物块B相对A没有相对运动的趋势，故B受到的摩擦力为0N。
（5）[6]弹簧测力计不沿水平方向拉动时，也可使物块在长木板上沿水平方向做匀速直线运动，此时物块的运动状态不变，物块处于平衡状态。
[7]二力平衡的条件：作用在同一物体的上两个力，大小相等、方向相反，作用在同一直线上。因弹簧测力计对物块的拉力和物块受到的滑动摩擦力不在同一条直线上，故弹簧测力计计对物块的拉力和物块受到的滑动摩擦力不是一对平衡力。
29．（1）6×104N；（2）4.8×103N；（3）3×105Pa
【解析】
【分析】
【详解】
解：（1）汽车的重力
G=mg=6×103kg×10N/kg=6×104N
（2）汽车所受阻力

因为汽车匀速行驶，所以汽车所受牵引力

（3）汽车静止在水平地面上，所以汽车对地面的压力


答：（1）汽车所受重力的大小是6×104N；
（2）汽车所受牵引力的大小是4.8×103N；
（3）汽车静止在水平地面上时对地面的压强大小是3×105Pa。
30．（1）1000Pa；（2）10N；（3）大于；（4）800Pa
【解析】
【详解】
解：（1）水对容器底产生的压强
p=ρgh=1.0×103kg/m3×10N/kg×0.1m=1000Pa
（2）水对容器底的压力
F=pS=1000Pa×100×10-4m2=10N
（3）水对容器底的压力

当容器上方与下方粗细相同时，容器的体积为

由图可知容器上小下大，所以容器体积和容器中水的体积大小关系为

所以

水的重力为

即水对容器底的压力大于水的重力大小。
（4）容器对水平面的压力

容器对水平面的压强

答：（1）水对容器底的压强为1000Pa；
（2）水对容器底的压力为10N；
（3）水对容器底的压力大于水的重力；
（4）容器对水平面的压强为800Pa。
