中考物理一轮复习夯实基础过教材专项复习突破3《力学作图》 (含答案)

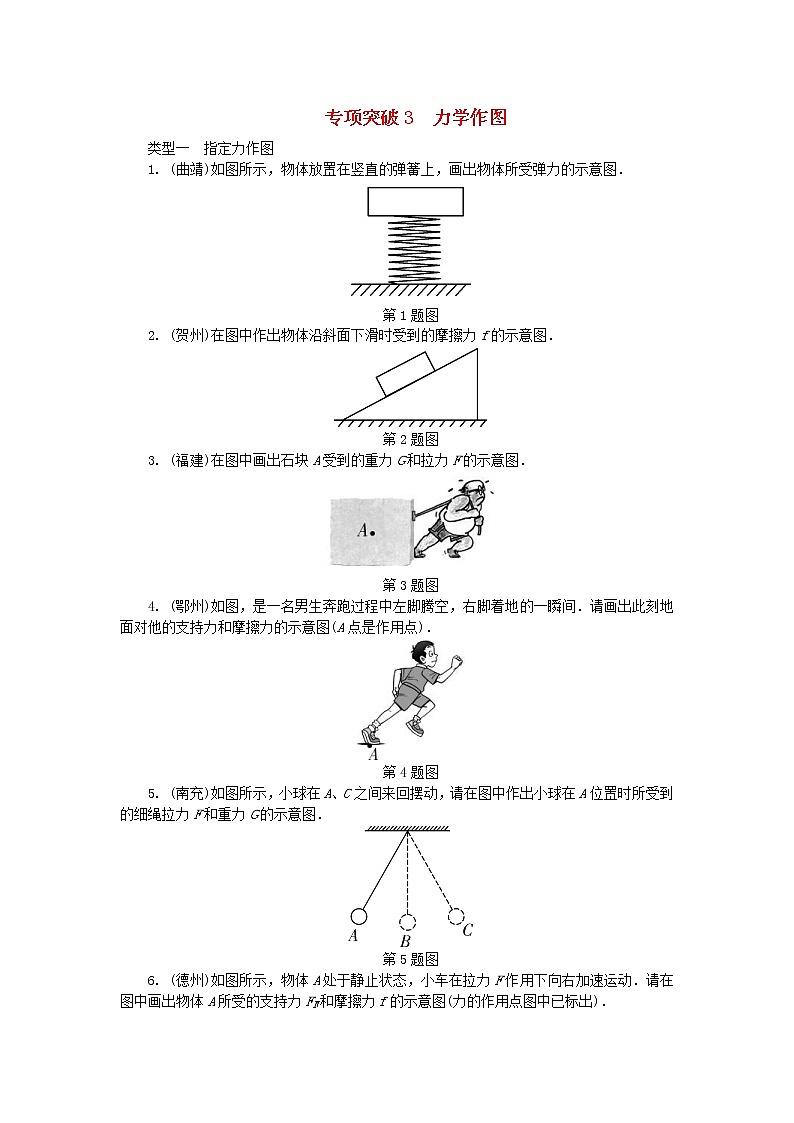

专项突破3　力学作图

类型一　指定力作图

1. (曲靖)如图所示，物体放置在竖直的弹簧上，画出物体所受弹力的示意图．

第1题图

2. (贺州)在图中作出物体沿斜面下滑时受到的摩擦力f的示意图．

第2题图

3. (福建)在图中画出石块A受到的重力G和拉力F的示意图．

第3题图

4. (鄂州)如图，是一名男生奔跑过程中左脚腾空，右脚着地的一瞬间．请画出此刻地面对他的支持力和摩擦力的示意图(A点是作用点)．

第4题图

5. (南充)如图所示，小球在A、C之间来回摆动，请在图中作出小球在A位置时所受到的细绳拉力F和重力G的示意图．

第5题图

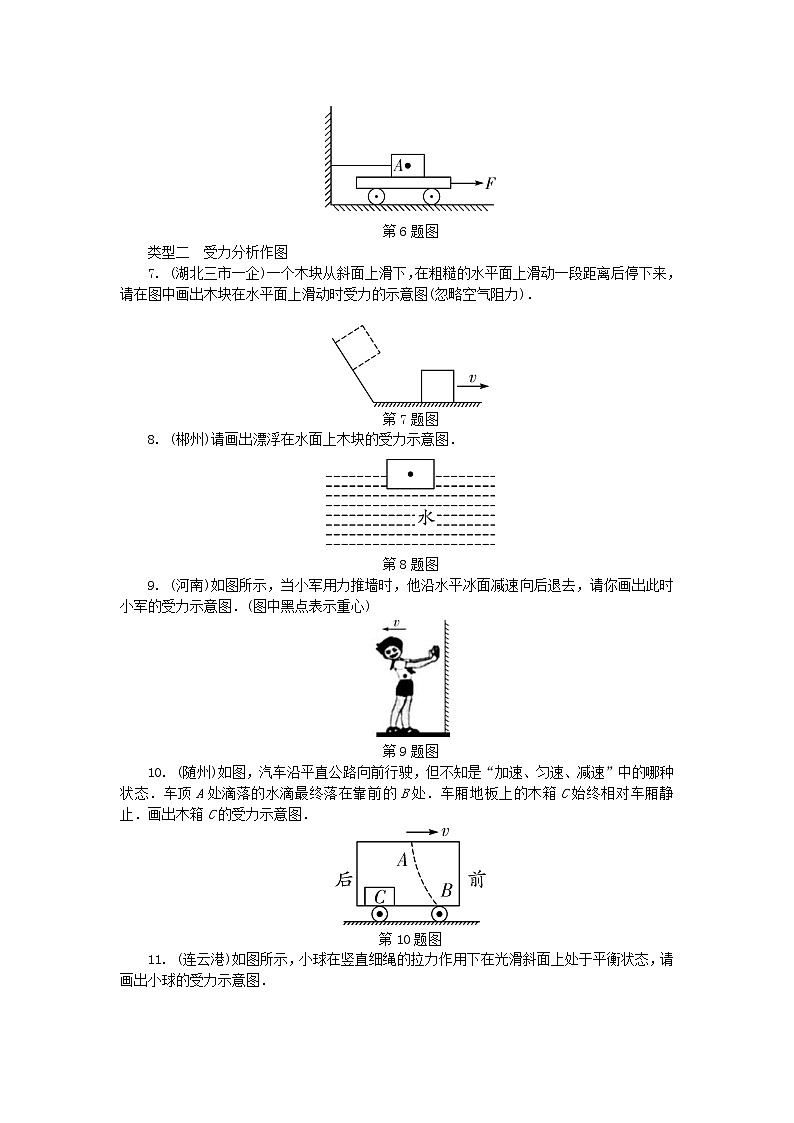

6. (德州)如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动．请在图中画出物体A所受的支持力FN和摩擦力f的示意图(力的作用点图中已标出)．

第6题图

类型二　受力分析作图

7. (湖北三市一企)一个木块从斜面上滑下，在粗糙的水平面上滑动一段距离后停下来，请在图中画出木块在水平面上滑动时受力的示意图(忽略空气阻力)．

第7题图

8. (郴州)请画出漂浮在水面上木块的受力示意图．

第8题图

9. (河南)如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图．(图中黑点表示重心)

第9题图

10. (随州)如图，汽车沿平直公路向前行驶，但不知是“加速、匀速、减速”中的哪种状态．车顶A处滴落的水滴最终落在靠前的B处．车厢地板上的木箱C始终相对车厢静止．画出木箱C的受力示意图．

第10题图

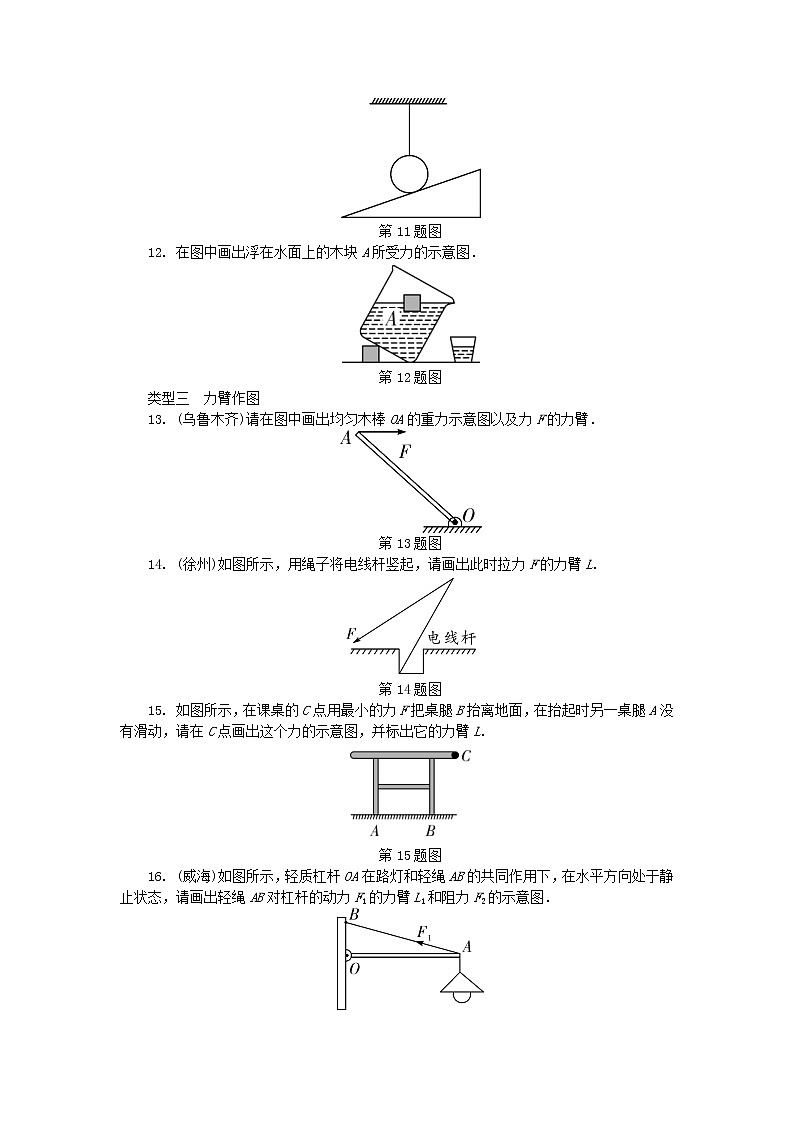

11. (连云港)如图所示，小球在竖直细绳的拉力作用下在光滑斜面上处于平衡状态，请画出小球的受力示意图．

第11题图

12. 在图中画出浮在水面上的木块A所受力的示意图．

第12题图

类型三　力臂作图

13. (乌鲁木齐)请在图中画出均匀木棒OA的重力示意图以及力F的力臂．

第13题图

14. (徐州)如图所示，用绳子将电线杆竖起，请画出此时拉力F的力臂L.

第14题图

15. 如图所示，在课桌的C点用最小的力F把桌腿B抬离地面，在抬起时另一桌腿A没有滑动，请在C点画出这个力的示意图，并标出它的力臂L.

第15题图

16. (威海)如图所示，轻质杠杆OA在路灯和轻绳AB的共同作用下，在水平方向处于静止状态，请画出轻绳AB对杠杆的动力F1的力臂L1和阻力F2的示意图．

第16题图

17. (孝感)如图是阳阳同学做俯卧撑时的示意图．他重500 N，A点为重心．请画出以O点为支点时重力G的力臂L和水平地面对手的支持力F的示意图．

第17题图

类型四　最小力杠杆作图

18. (枣庄)一重为G的均匀杠杆，可绕O点上下转动，若让杠杆静止在如图所示的位置，请画出作用在A点的最小作用力F和F的力臂L.

第18题图

19. (广东省卷)如图所示，利用羊角锤撬起钉子，请你在羊角锤A点处画出所能施加最小动力F1，并画出阻力F2的阻力臂L2.

第19题图

20. (资阳)如图所示，O是杠杆的支点，请画出作用在A点让杠杆保持平衡的最小力F的示意图并标出其力臂L.

第20题图

类型五　滑轮组绕线作图

21. 如图所示，站在地面上的小华借助滑轮组匀速提升重物，画出滑轮组的绕线方法．

第21题图

22. 请根据图中的省力要求，画出滑轮组的绕线．

第22题图

答案

1. 如答图所示

第1题答图

2. 如答图所示

第2题答图

【解析】摩擦力是阻碍物体相对运动的力，物体沿斜面下滑，摩擦力阻碍它沿斜面向下运动，所以摩擦力方向沿斜面向上，力的作用点一般画在物体重心处，摩擦力示意图如答图所示．

3. 如答图所示

第3题答图

【解析】过石块的重心作竖直向下的力，即重力，标字母“G”．沿绳子方向作出拉力，标字母“F”，具体如答图所示．

4.  如答图所示

第4题答图

【解析】地面对男生的支持力FN作用在A点，方向垂直于地面向上；由于脚向后蹬地，有向后运动的趋势，故脚与地面的摩擦力f沿地面水平向前，如答图所示．

5. 如答图所示

第5题答图

【解析】重力和拉力的作用点都在小球的球心上，过球心作竖直向下的重力G和沿绳子斜向上的拉力F.如答图所示．

6. 如答图所示

第6题答图

7. 如答图所示

第7题答图

【解析】竖直方向上，受到重力和支持力，水平方向上，因为向右运动，所以受到水平向左的摩擦力．重心在物体的几何中心，过重心沿竖直向上、竖直向下以及水平向左的方向分别表示出支持力F、重力G和摩擦力f，如答图所示．

8. 如答图所示

第8题答图

9. 如答图所示

第9题答图

10. 如答图所示

第10题答图

【解析】从图中可以看出，小车向右运动，且滴落的水滴落在靠前的B处，说明小车正在向右做减速运动，但木箱始终相对车厢静止，此时木箱在竖直方向上受重力和车厢对它的支持力，这两个力是一对平衡力；在水平方向上，由于木箱有向右运动的趋势，所以它还受到向左的摩擦力．

11. 如答图所示

第11题答图

【解析】根据题意小球处于静止状态，得知小球受平衡力，分析它的受力情况，首先小球受到自身竖直向下的重力，由二力平衡的条件可知，小球受到绳子的竖直向上的与重力相等的拉力，如答图所示，作图时要注意表示拉力的线段要与表示重力的线段长度相同．

12. 如答图所示

第12题答图

【解析】要画木块A所受力的示意图，首先要分析木块A的受力，因木块漂浮在水面上，所以它受到的重力和浮力大小相等，方向相反，二力平衡．

13. 如答图所示

第13题答图

【解析】找到该木棒的中心，而后沿竖直向下的方向作一条有箭头的线段，即为重力的示意图，标明G；作出力F的作用线，而后从支点向力的作用线作一条垂线段，即为力臂L，如答图所示．

14. 如答图所示

第14题答图

【解析】支点为电线杆与地面的接触点，从支点O向力的作用线作垂线，支点到垂足的距离就是力臂L，如答图所示．

15. 如答图所示

第15题答图

【解析】把桌腿B抬离地面，则以A为支点，当力臂最长时，所用的力最小．连接A、C，以AC为力臂，此力臂最长，用力最小，再过C点作AC的垂线，根据实际分析，动力F方向向上．

16.  如答图所示

第16题答图

【解析】轻质杠杆A处用细绳悬挂一路灯，路灯对杠杆的竖直向下的拉力为阻力F2，作用点在A点；从支点向拉力的作用线引垂线，垂线段的长度即为其力臂L1.

17. 如答图所示

第17题答图

【解析】过该同学重心A沿竖直向下的方向画一条带箭头的有向线段，用G表示，即为其所受重力示意图；过支点O向重力的作用线引垂线段，用L表示，即为重力的力臂；地面对人手的支持力的作用点在地面与人手接触面上，方向竖直向上，过支持力的作用点，沿竖直向上的方向画一条带箭头的有向线段，用F表示．

18. 如答图所示

第18题答图

【解析】该杠杆的支点为O点，当动力与OA垂直向上时，动力臂L最长为OA，作用力最小，所以动力方向应垂直动力臂OA向上，标上符号F表示作用力．

19. 如答图所示

第19题答图

【解析】要使力最小，力臂需最长，所以连接OA作为力臂使力作用于A并与OA垂直时力最小；过O作F2的垂线，O与垂足之间的距离就是力臂L2，具体如答图所示．

20. 如答图所示

第20题答图

21. 如答图所示

第21题答图

22. 如答图所示

第22题答图
