2022年华师大 科学 九上 第六单元 质量评估卷
展开
这是一份2022年华师大 科学 九上 第六单元 质量评估卷，共19页。试卷主要包含了单选题，填空题，实验探究题，解答题等内容，欢迎下载使用。

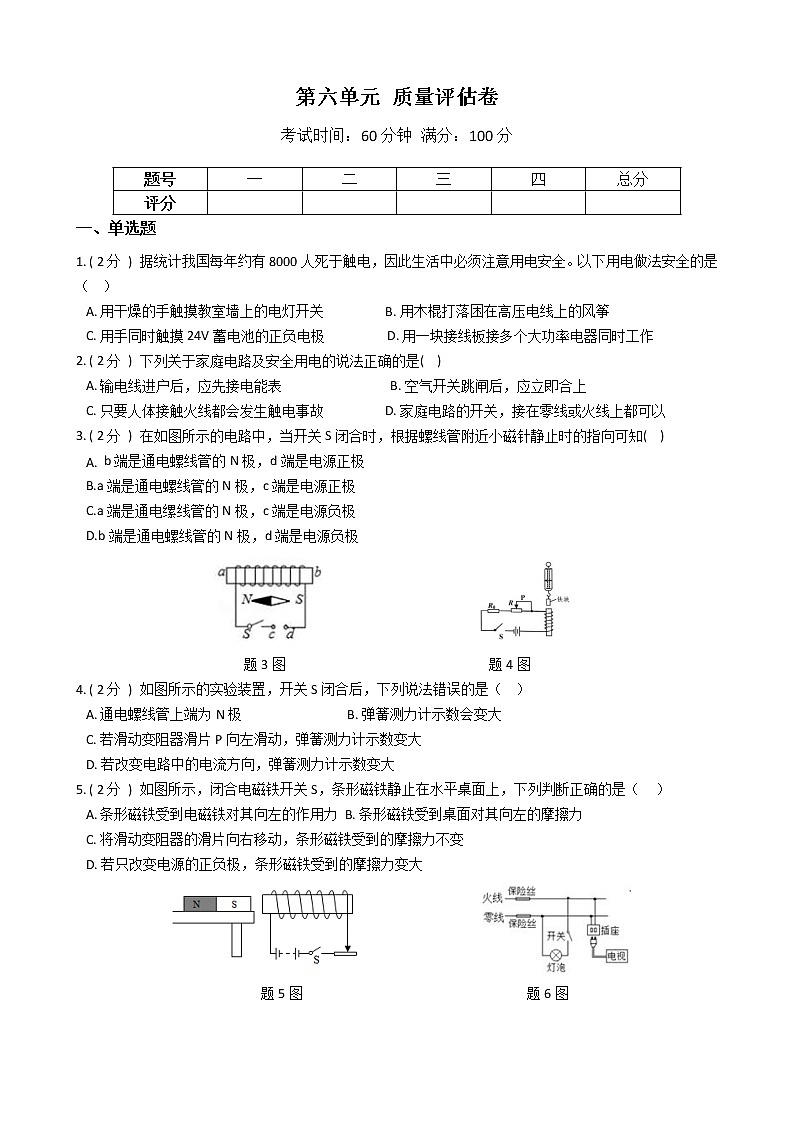

第六单元 质量评估卷
考试时间：60分钟 满分：100分
题号
一
二
三
四
总分
评分
一、单选题
1. ( 2分 ) 据统计我国每年约有8000人死于触电，因此生活中必须注意用电安全。以下用电做法安全的是（ ）
A. 用干燥的手触摸教室墙上的电灯开关 B. 用木棍打落困在高压电线上的风筝
C. 用手同时触摸24V蓄电池的正负电极 D. 用一块接线板接多个大功率电器同时工作
2. ( 2分 ) 下列关于家庭电路及安全用电的说法正确的是( )
A. 输电线进户后，应先接电能表 B. 空气开关跳闸后，应立即合上
C. 只要人体接触火线都会发生触电事故 D. 家庭电路的开关，接在零线或火线上都可以
3. ( 2分 ) 在如图所示的电路中，当开关S闭合时，根据螺线管附近小磁针静止时的指向可知( )
A. b端是通电螺线管的N极，d端是电源正极
B.a端是通电螺线管的N极，c端是电源正极
C.a端是通电缧线管的N极，c端是电源负极
D.b端是通电螺线管的N极，d端是电源负极
题3图 题4图
4. ( 2分 ) 如图所示的实验装置，开关S闭合后，下列说法错误的是（ ）
A. 通电螺线管上端为N极 B. 弹簧测力计示数会变大
C. 若滑动变阻器滑片P向左滑动，弹簧测力计示数变大
D. 若改变电路中的电流方向，弹簧测力计示数变大
5. ( 2分 ) 如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上，下列判断正确的是（ ）
A. 条形磁铁受到电磁铁对其向左的作用力 B. 条形磁铁受到桌面对其向左的摩擦力
C. 将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦力不变
D. 若只改变电源的正负极，条形磁铁受到的摩擦力变大
题5图 题6图
6. ( 2分 ) 在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（ ）
A. 零线上保险丝烧断 B. 灯丝烧断 C. 火线上保险丝烧断 D. 开关接触不好
7. ( 2分 ) 现有甲、乙两只电炉，已知甲电炉的电阻大于乙电炉的电阻，把它们分别接在电源电压为220伏的电路中，在相同时间内它们放出的热量( )。
A.甲放出多 B.乙放出多 C.同样多 D.无法判断
8. ( 2分 ) 某同学发现家里的浴霸(一种既可取暖，又可照明的装置)、电热水器和空调机上都标有“220V 1000W" 的字样，若这三个用电器正常工作相同的时间，则消耗的电能( )。
A.浴霸最多 B.电热水器最多 C.空调最多 D.三个用电器一样多
9. ( 2分 ) 夜里，小明家的三盏电灯均正常发光，突然三盏电灯全部熄灭，经检查保险丝完好，用测电笔检查插座的两孔，氖管均发光，发生这一现象的原因可能是（ ）
A. 插座处发生短路了 B. 某个电灯的灯丝烧断了 C. 进户线的火线断了 D. 进户线的零线断了
10. ( 2分 ) 某同学在学习电流通过导体产生的热的多少跟哪些因素有关时，设计了如下图所示的实验装置，2只平底烧瓶内装有某种液体，瓶塞上各插1根玻璃管，瓶内各装1根阻值不同的电阻丝R甲和R乙 ， 下列有关该实验的说法正确的是（ ）
①平底烧瓶内装有某种液体，该液体可以选择食盐溶液
②为了使实验现象更加明显，玻璃管内径可以再小一些
③本实验运用了控制变量法和转换法
④通过此实验研究可以得出导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，
跟通电时间成正比
⑥在研究电阻大小因素时，实验装置的电路设计成申联电路只是为了控制电流大小相等
A. ②③ B.①⑤ C.②④ D.①④⑤
题10图 题11图
11. ( 2分 ) 如图表示家庭电路的一部分，下列相关说法正确的是（ ）
A. 家庭电路火线与零线之间的电压正常值为380V
B. 断路器在电路中的电流过大时，自动切断电路起保护作用
C. 正常情况下用测电笔在三孔式插座插孔Q、R检测时，氖管都会发光
D. 用电器S、T采用串联的方式连接
12. ( 2分 ) 小科按如图甲所示的电路完成“通过导体的电流与电阻的关系”探究实验，得到I—R0关系如图乙所示。已知电源电压为4.5V，滑动变阻器R1标有“20Ω 1.5A”。实验结束后，小科进一步对滑动变阻器接入的阻值R与电路中电流大小关系进行探究，并继续画出I—R图像。则对应的图像是图丙中的图线（ ）
A. ① B. ② C. ③ D. ④
13. ( 2分 ) 如图所示，在条形磁铁N极附近悬挂一个线圈，线圈与水平磁铁位于同一平面内，当线圈中电流沿图示方向流动时，将会出现（ ）
A. 线圈仅作平动，不转动
B. 线圈仅作转动，不平动
C. 从上往下看，线圈做顺时针方向转动，同时靠近磁铁
D. 从上往下看，线圈做逆时针方向转动，同时靠近磁铁
题13图 题14图
14. ( 2分 ) 如图所示为家庭电路的一部分，对其按如下顺序检测：①闭合开关S1 ， 灯L1亮；②断开开关S1 ， 闭合开关S2 ， 灯L2不亮；再用测电笔测试a、b两点，发现只有测a点时，氖管发光。若电路中只有一处故障，则是（ ）
A. a、b两点间断路 B. b点左侧的零线断路 C. 灯L2短路 D. 灯L2断路
15. ( 2分 ) 对图中甲、乙、丙、丁四幅图解释合理的是（ ）
A. 图甲：可以从磁场中获得电流 B. 图乙：开关闭合，小磁针N极将向右偏转
C. 图丙：发电机的工作原理图 D. 图丁：开关闭合，机械能转化为电能
16. ( 2分 ) 小明以塑料管为连接轴将两个玩具电机的转轴连接起来，并连接如图所示的电路，开关S闭合后，灯泡发光，下列说法正确的是（ ）
A. 甲电机都相当于电动机，其工作原理是和动圈式话筒相同
B. 甲电机相当于发电机，其工作原理是通电线围在磁场中受力转动
C. 乙电机相当于电动机，其工作原理是通电线圈在磁场中受力转动
D. 乙电机都相当于发电机，其工作原理是和扬声器相同
题16图 题17图
17. ( 2分 ) 一种试电笔的构造如图所示，有关试电笔的说法正确的是 （ ）
A. 使用试电笔时手可以接触笔尖金属体
B. 使用试电笔时手需要接触笔尾金属体
C. 试电笔中的电阻可以用实验室中20Ω的电阻代替
D. 使用试电笔时为了保证安全，不能有电流通过人体
18. ( 2分 ) 出于安全考虑，电梯会设置超载自动报警系统，其工作原理如图所示。电梯厢底层装有压敏电阻R1 ， R2为保护电阻。K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，电梯停止运行，下列说法正确的是（ ）
A. 电梯工作时电磁铁的上端为N极 B. 电磁铁磁性的强弱与电流的大小有关
C. 电梯未超载时动触点K与静触点B接触 D. 电梯超载时报警说明压敏电阻的阻值随压力增大而增大
题18图 题19图
19. ( 2分 ) 如图所示是家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1 ， 灯L1亮；②断开S1 ， 闭合S2 ， 灯L2不亮；再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是（ ）
A. c、d两点间导线断路 B. 灯L2所在支路断路 C. 灯L2短路 D. c点左侧的零线断路
20. ( 2分 ) 如图所示电路中，电源电压保持不变.小灯炮 L标有“6V 3W”，且电阻不随温度变化，闭合开关S，让滑动变阻器的滑片P从a端移动到c点，Rcb ＝2Rab/3。这一过程中电流表示数变化了0.1安，电路消耗的总功率变化了1.2瓦，小灯泡消耗的电功率没有超过额定功率。滑片P从a移动到c的过程中,电压表示数的变化范围是（ ）
A. 7.2伏～6伏 B. 6伏～7.2伏 C. 3.6伏～3伏 D. 3伏～3.6伏
二、填空题
21. ( 2分 ) “珍爱生命安全用电”是同学们日常生活中必须具备的安全意识。我国家庭电路的电压是220V，对人体安全的电压不高于 ；当发现家用电器或电线失火时，必须先 ， 然后再救火。
22. ( 3分 ) 手机是我们最常用的通讯工具，手机使用的是可充电电池，电池上标有“电压”和“容量”两个重要参数。容量的单位通常为“毫安时”（符号mA•h）．小科同学的爸爸使用的可充电电池所标的电压是3.6V，容量是1500mA•h，这种电池一次充电最多可储存的能量为________J．使用该手机充满电一次能够持续通话的实际时间可长达5h，则该手机在通话状态的放电功率为________W。电池在放电时将________能转化为电能。
23. ( 2分 ) 我国家庭电路的电压为________伏。为了保证人身安全，洗衣机、冰箱、电饭锅等用 电器都用三脚插头，使用时用电器的金属外壳接________线，避免触电事故。
24. ( 2分 ) 小刚早上8：00出门前查看了他家的电能表示数如图甲所示，然后关闭家中其他用电器，只让电冰箱工作。下午18：00回家后再次查看电能表，显示的数字如图乙所示。则小刚家的电冰箱在这段时间内消耗的电能为________kW·h，电冰箱的实际电功率为________W。
25. ( 4分 ) 小金设计了一种利用干簧管（具有开关功能的电路元件）控制直流电动机工作的电路，实现低电压控制高电压的操作，它能在很多场合发挥作用。闭合开关K，图中箭头所指簧片a、b端会产生 （选填“同名”或“异名”）磁极，使电路导通，电动机转动。若交换低压电源的电极，干簧管 （选填“能”或“不能”）正常工作。若发现电动机不转，经检查，各元件完好，电路连接无误，则可能是因为 （写一种原因）。调节电路中的滑动变阻器的滑片， （选填“能”或“不能”）改变电动机转速。
题25图 题26图
26. ( 2分 ) 如图是小科设计的家庭电路图以及自动报警器的工作原理图，图甲的方框内需要填入开关和电灯的符号，开关应该填在 (填“X”或“Y”)处；乙图温度自动报警器工作时，当温度达到设定值时，电铃没有报警。经检查，各元件完好、电路连接无误，则可能是因为 (任写一种)导致工作电路没有接通。
27. ( 3分 ) 电工用如图所示的方法检查家庭电路，在进户线的干路上串联一只灯L1 ， 请根据所学知识回答下列问题：
（1）根据电路图，可以判断灯L1所在的电线与进户线中的________线相连接。
（2）火线和零线之间的电压正常值为220V。当闭合开关S时，灯L1与L2都发光。此时L1两端的电压________220V。(填“大于”、“小于”或“等于”)
（3）当闭合开关S时，灯L1正常发光，L2不发光，由此可以判断出L2灯头接线处________。
三、实验探究题
28. ( 6分 ) 小金利用如图甲所示的电路来测量小灯泡的额定功率。小灯泡额定电压为2.5V，电源电压恒定。
（1）依据图甲，请在答题卷上用笔画线代替导线，将图乙中的实物图补充完整。
（2）小金正确连接实物电路，闭合开关后，移动滑动变阻器的滑片至某位置时，电压表示数如图丙所示，此时灯泡两端电压为________V。接下来调节滑动变阻器的滑片向________(选填“A”或“B”)端移动，直至小灯泡正常发光。
29. ( 8分 ) 研究性学习小组利用图甲电路研究电阻的电功率变化规律。图注电源电压恒为4V，R0为定值电阻，R为滑动变阻器。实验过程中，调节滑动变阻器，逐次读取数据并记录，计算定值电阻电功率。数据如下表：
实验次数
1
2
3
4
5
电流（A）
0.10
0.15
0.20
0.25
0.30
电压（V）
1.0
1.5
2.0
2.5
3.0
R0的电功率（W）
0.10
0.225
0.40
0.625
0.90
（1）完成第3次实验后，接下来要获得第4次实验的数据，则滑动变阻器R的滑片P应向________（选填“左”或“右”）移动到适当位置；
（2）小组同学根据表中数据，得出了定值电阻R0的电功率与其电流的定量关系。他们的结论正确的是：
A.定值电阻的电功率与电流成正比
B.定值电阻的电功率与电流的平方成正比
（3）小科提出：要得知滑动变阻器的电功率，还需要用电压表测出滑动变阻器两端的电压；小金却认为：无需测滑动变阻器两端的电压，通过推算即可得出滑动变阻器的电功率。比如，当定值电阻两端的电压为1.0V时，滑动变阻器的电功率为________瓦；
（4）小组同学对小金的方法进行了归纳，结合表中数据，画出了电路总功率和定值电阻功率与电流的P-I关系图像（如图乙所示）。请分析判断，图中线段AA’表示的含义是________。
30. ( 8分 ) 小科开展了课外探究活动：串联电路中，滑动变阻器的电功率与其接入电路电阻的关系。
[建立猜想]猜想1：滑动变阻器的电功率会随其接入电路电阻的增大而增大；
猜想2：滑动变阻器的电功率会随其接入电路电阻的增大而减小；
猜想3；滑动变阻器的电功率会随其接入电路电阻的增大先增大后减小。
[进行实验]将5欧的定值电阻R0、"10Ω3A" 的滑动变阻器R、电压恒为15伏的电源，数字电流表和电压表、开关、若干导线按如图甲所示电路图连接。
（1）图甲中电压表测 ________两端的电压；
（2）实验中，将滑动变阻器滑片向________移动(填“左"或“右”)，电流表示数变小；
（3）实验中，R分别取0欧、1欧……欧接入电路，观察记录并处理数据得到下表。请将表中缺失的数据补充完整。
R阻值/欧
0
1
2
3
4
5
6
7
8
9
10
电流/安
3.00
2.50
2.14
1.88
1.67
1.50
1.36
1.24
1.14
1.06
1.00
电压/伏
0.00
2.50
4.28
5.64
6.68
7.50
8.16
8.68
9.12
9.54
10.00
电功率/瓦
0.00
6.25
9.16
10.06
11.16
________
11.10
10.76
10.40
10.11
10.00
（4）[得出结论]根据实验数据作出滑动变阻器的电功率随其接入电路电阻变化的曲线(如图乙)，小科得出结论：猜想3成立，且当R=R2时，滑动变阻器的电功率最大。
[交流评价]小科只通过，上述探究得出实验结论可靠吗？并说明理由 ________ 。
四、解答题
31. ( 8分 ) 小明设计了一种“自动限重器”，如图（摆放物品。已知控制电路甲）所示。该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机、压敏电阻R1和滑动变阻器R2等。压敏电阻R1的阻值随压力F变化的关系如图（乙）所示。当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品。已知控制电路的的电源电压U＝6V，电磁继电器线圈的阻值R＝10Ω。
请你解答下列问题：
（1）连接电路：货物装载机应接在接线柱________（选填“AB”、“BC”或“AC”）之间。
（2）电磁继电器中的电磁铁上端为________极。
（3）当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下。若货架能承受的最大压力为800N，则所选滑动变阻器R2的最大阻值至少为多少？
32. ( 12分 ) 如图甲所示电路，电源电压恒定不变，灯泡L上标有“6V 2.4W"字样，其灯丝电阻随温度的升高而增大；OA、OB、OC是三条阻值不同且不变、粗细均匀的金属丝(同一条金属丝的阻值与其长度成正比)。闭合开关S，当滑片P从A点滑到O点过程中，电流表示数和灯泡L亮度均保持不变。
（1）求灯泡L正常发光时，通过灯泡L的电流大小。
（2）金属丝OA的电阻Ra=________Ω。
（3）继续滑动图甲中滑片P到OB段，当PB= 23 OB时，电流表示数为0.36A；当PB= 12 OB时，小灯泡正常发光。用图甲中的电源、小灯泡和三条金属丝连成图乙所示电路。闭合开关S，使滑片P在OC上移动，当PO= 13 OC时，电压表示数为4.8V；当PO= 14 OC时，电压表示数为6.0V。求金属丝OC的电阻Rc的大小和电源电压大小。
答案部分
一、单选题
1. A 2. A 3. A 4. D 5. A
6. A 7. B 8. D 9. D 10. A
11. B 12. C 13. C 14. A 15. C
16. C 17. B 18. B 19.A 20. A
二、填空题
21. 36V；断开开关（切断电源）
22. 19440；1.08；化学
23. 220；地
24. 0.5；50
25. 异名；能；线圈处在平衡位置/摩擦太大/电压不够/电流太小（合理即可）；不能
26. X；控制电路电压太小或线圈匝数太少或线圈电阻太大或弹簧片阻力太大
27. （1）火
（2）小于
（3）短路
三、实验探究题
28. （1）
（2）2.30；B
29. （1）左
（2）B
（3）0.3
（4）滑动变阻器的电功率
30. （1）滑动变阻器(或R)
（2）右
（3）11.25
（4）不可靠，没有换用不同的R0 ， 进行多次实验，无法得出普遍规律(或没有换用不同的R，进行多次实验，无法得出普遍规律；或在滑动变阻器电阻为4Ω-6Ω之间没有用更多的阻值进行实验)
四、解答题
31. （1）AB
（2）N（或北）
（3）控制电路线圈、R1、R2串联，当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下，此时R总=U/I=6V/0.03A=200Ω货架能承受的最大压力为800N，由图乙可知，此时R1=80ΩR2的最大阻值至少为R2=R总-R1-R线圈=200Ω-80Ω-10Ω=110Ω
32. （1）解：灯泡L正常发光时，通过的电流I= PU=2.4W6V =0.4A
答：灯泡L正常发光时，通过灯泡L的电流大小为0.4A。
（2）0
（3）解：本题的电路可以用下图表示：
根据题意，可得四种电路连接情况：
①图甲中，当PB= 23 OB时，R变1= 23 Rb ， 电路中的电流I1=0.36A
②图甲中，当PB= 12 OB时，R变2= 12 Rb ， 灯L正常发光，电路中的电流l2= 0.4A
③图乙中，当PO= 13 OC时，R变3= 13 Rc，灯L两端电压UL3=4.8V
④图乙中，当PO= 14 OC时，R变4= 14 Rc，灯L两端电压UL4=6.0V，灯L正常发光)
由于②和④时，L都正常发光，即②和④电路是等效的
所以R变2=R变4 ， 即 12 Rb= 14 Rc ,2Rb=Rc
因为U=U变+UL=I变R变+UL
所以由④得：U=I2R变4+UL4=0.4A× 14 Rc+6.0V----(1)式
①中R变1= 23 Rb= 13 Rc ， 与R变3= 13 Rc等大，即①和③电路是等效的
因为U=U变+UL=I变R变+UL
所以由③得：U=I3R变3+UL3=0.36A× 13 Rc+4.8V-----(2)式
由(1)式和(2)式可解得：Rc=60Ω U=12V
答：金属丝OC的电阻Rc的大小为60Ω，电源电压为12V
解析部分
一、单选题
1. A
【解析】A.用干燥的手触摸教室墙上的电灯开关，不会造成触电，故A正确；
B.用木棍打落困在高压电线上的风筝，可能会造成高压电弧触电，故B错误；
C.用手同时触摸24V蓄电池的正负电极，由于电流较大，那么可能造成触电，故C错误；
D.用一块接线板接多个大功率电器同时工作，可能会由于电流过大而引起火灾，故D错误。
2. A
【解析】A.输电线进户后，应先接电能表，后面再接总开关→保险丝→各种家用电器，故A正确；
B.空气开关跳闸后，应查找原因并排除故障后再合上，故B错误；
C.人体接触火线，且与大地构成通路，此时有电流经过人体才会发生触电事故，故C错误；
D.家庭电路的开关，只能接在火线上，故D错误。
3. A
【解析】小磁针的右端为S极，根据“异名磁极相互吸引”可知，螺线管的b端为N极。右手握住螺线管，大拇指指向右端，此时弯曲的四指指尖向下，则线圈上电流向下，那么电流从右端流入，左端流出，因此d端为电源的正极，故A正确，而B、C、D错误。
4. D
【解析】A.螺线管线圈上电流方向向右；右手握住螺线管，弯曲的四指指尖向右，此时大拇指指向上面，则螺线管的上面为N极，故A正确不合题意；
B.闭合开关前，弹簧测力计的示数F=G；闭合开关后，弹簧测力计的示数F=G+F吸引 ， 则测力计的示数变大了，故B正确不合题意；
C.若滑动变阻器滑片P向左滑动，则变阻器的阻值减小，而通过螺线管的电流增大，那么螺线管的磁场增强，铁块受到的吸引力增大，根据F=G+F吸引可知，弹簧测力计示数变大，故C正确不合题意；
D.若改变电路中的电流方向，那么通电螺线管的极性改变，但是铁块受到吸引力的方向和大小都不变，自然弹簧测力计的示数保持不变，故D错误符合题意。
5. A
【解析】根据图片可知，线圈上电流方向像下；右手握住螺线管，弯曲的四指指尖向下，此时大拇指指向右端，则右端为电磁铁的N极，左端为S极。根据“同名磁极相互排斥”可知，条形磁铁受到向左的排斥力，故A正确；
条形磁铁处于静止状态，它受到的摩擦力与排斥力相互平衡，即二者方向相反。因为排斥力向左，所以摩擦力向右，故B错误；
将滑动变阻器的滑片向右移动，变阻器的阻值变大，通过电磁铁的电流变小，电磁铁的磁场变弱，条形磁铁受到的排斥力减小。根据二力平衡的知识可知，它受到的摩擦力减小，故C错误；
若只改变电源的正负极，那么通过电磁铁的电流方向改变，但是电流大小不变，则条形磁铁受到的排斥力的大小不变，最终它受到的摩擦力大小不变，故D错误。
6. A
【解析】A.零线上保险丝烧断时，灯泡与电视机都与火线相连，不能与零线相连，由于无法形成通路，因此它们都不工作。插座的左孔与零线相连，测电笔接触应该不发光，但是由于零线断开，左孔通过灯泡与火线连通，因此测电笔发光，故A正确；
B.灯丝烧断了，灯泡不能发光。电视机与灯泡并联，此时电视机应该正常工作，故B错误；
C.火线上保险丝烧断时，测电笔接触任何一个位置都不会发光，故C错误；
D.开关接触不好，只会影响灯泡，不会影响电视机，故D错误。
7. B
【解析】根据Q=W=U2Rt可知，当电压和通电时间相同时，电阻R甲>R乙 ， 则产生的热量Q甲
【解析】浴霸、电热水器和空调机的电功率相等，工作时间相等，根据W=Pt可知，它们消耗的电能相等，故D正确，而A、B、C错误。
9. D
【解析】A.插座处发生短路了，那么保险丝肯定熔断，故A不合题意；
B.某个电灯的灯丝烧断了，则只有这个灯泡不发光，其它两个应该发光，故B不合题意；
C.进户线的火线断了，那么测电笔接触插孔时不会发光，故C不合题意；
D.进户线的零线断了，电流不能形成通路，因此三个灯泡都不发光。插座的左孔通过零线、灯泡与火线相连，因此测电笔发光，故D符合题意。
10. A
【解析】①食盐溶液为导体，在烧瓶内加入食盐溶液后，两根电阻丝被短路，不能正常发热，故①错误；
②根据V=Sh可知，玻璃管内径可以再小一些，那么液柱上升的高一些，则实验现象更明显，故②正确；
③探究导体产生的热量与电阻的关系时，控制电流和时间相同，使用了运用了控制变量法；电流产生的热量看不见，将其转化为液柱的高度变化，则使用了转换法，故③正确；
④通过此实验研究只能得到电阻越大，电流越大，时间越长，电流产生的热量越多，而不能得到定量的结论，故④错误；
⑥在研究电阻大小因素时，实验装置的电路设计成申联电路为了控制电流和通电时间大小相等，故⑥错误。
那么正确的是②③。
11. B
【解析】A.家庭电路火线与零线之间的电压正常值为220V，故A错误；
B.断路器在电路中的电流过大时，自动切断电路起保护作用，故B正确；
C.三孔插座接线“左零右火中间地”，则正常情况下用测电笔在三孔式插座插孔Q、R检测时，前者不发光而后者发光，故C错误；
D.用电器S、T采用并联的方式连接，故D错误。
12. C
【解析】根据乙图可知，电压表的示数为：U=IR=0.6A×5Ω=3V，
则变阻器的电压U变=U总-U计=4.5V-3V=1.5V；
根据公式R变=U变I变可知，当电流为0.6A时，R变=2.5Ω；当电流为0.3A时，R变=5Ω；当电流为0.2A时，R变=7.5Ω；
根据丙图可知，变阻器的I-R图像应该是丙中的③。
13. C
【解析】右手握住线圈，弯曲的四指指尖向下，此时大拇指指向纸面内部，则纸面内部为线圈的N极，纸面外部为线圈的S极。因为异名磁极相互吸引，因此从上往下看，线圈做顺时针方向转动，同时靠近磁铁，故C正确，而A、B、D错误。
14. A
【解析】A.a、b两点间断路时，灯泡L1与火线和零线的连接正常，因此它会发光；而灯泡L2只与火线连接，与零线断开，因此它不会发光。由于a点通过灯泡L2与火线相连，因此测电笔接触此点会发光，故A正确；
B. b点左侧的零线断路时，灯泡L1与火线连接，与零线断开，因此灯泡L1不会发光，故B错误；
C. 灯L2短路时，保险丝肯定被烧断，测电笔接触a点时不会发光，故C错误；
D. 灯L2断路时，a点与火线断开，测电笔接触时不会发光，故D错误。
15. C
【解析】A.甲：当导线中有电流经过时，小磁针的指向发生改变，说明电流周围存在磁场，即电能生磁，故A错误；
B.乙：线圈上电流方向向上；右手握住螺线管，弯曲的四指指尖向上，此时大拇指指向左端，那么左端为电磁铁的N极。根据“异名磁极相互吸引”可知，小磁针的N极向左偏转，S极向右偏转，故B错误；
C.丙：闭合开关后，导体ab在磁场中做切割磁感线运动时，会产生感应电流，这就是电磁感应现象，为发电机的工作原理，故C正确；
D.闭合开关后，通过电流的导体在磁场中受力运动，这是电动机的工作原理，将电能转化为机械能，故D错误。
16. C
【解析】甲电机为小灯泡供电，相当于发电机，工作原理是电磁感应现象，和动圈式话筒的原理相同，故A、B错误；
闭合开关，有电流经过乙电机，乙电机旋转带动甲电机发电，因此乙就是电动机，工作原理是通电导体在磁场中受力运动，和扬声器的原理相同，故C正确，D错误。
17. B
【解析】A.使用试电笔时手接触笔尖金属体会引起触电，故A错误；
B.使用试电笔时手需要接触笔尾金属体，此时构成通路，测电笔才能正常工作，故B正确；
C.试电笔中的电阻非常大，可达百万欧姆，不能用20Ω的电阻代替，故C错误；
D.使用试电笔时为了保证安全，必需有电流通过人体，它才能正常工作，但是由于电流很小，不会使人体触电，故D错误。
18. B
【解析】A.螺线管线圈上电流方向向左；右手握住螺线管，弯曲的四指指尖向左，此时大拇指指向下端，则电磁铁的下端为N极，故A错误；
B.电磁铁的磁性强弱与电流大小和线圈匝数都有关系，故B正确；
C.电梯超载时，电铃发出报警声，即衔铁被吸下来，接通触点B，那么电梯未超载时，衔铁弹起，与触点A接触，此时电梯正常工作，故C错误；
D.电梯超载时，电磁铁的磁场变强，衔铁被吸下来，则通过电磁铁的电流增大，而压敏电阻的阻值减小，那么得到结论：压敏电阻的阻值随压力增大而减小，故D错误。
19. A
【解析】A.c、d两点间导线断路时，灯泡L1与火线和零线正常连接，因此闭合S1 ， 灯L1亮。 断开S1， 闭合S2， 灯泡L2只与火线相连，没有与零线相连，则不发光。a、b两点与火线直接相连，d点通过L2与火线相连，只有c点与火线断开，因此只有c点氖管不发光，故A符合题意；
B：灯L2所在支路断路，那么d点与火线断开，测电笔接触时不会发光，故B不合题意；
C：灯L2短路时，火线上的保险丝会马上烧断，则测电笔接触四个点时都不会发光，故C不合题意；
D：c点左侧的零线断路，那么灯泡L1也不会发光，故D不合题意。
20. A
【解析】由△P=U×△I可得，U= △P △I = 1.2W 0.1A =12V；
灯丝的电阻：RL= U L2 PL = (6V)2 3W =12Ω；
闭合开关S，让滑动变阻器的滑片P从a端移动到c点时，电流表示数变化了0.1A；
由I=U R 可得， URL+ 2 3 Rab − U RL+Rab =0.1A；
即 12V 12Ω+ 2 3 Rab − 12V 12Ω+Rab =0.1A；
化简后可得：Rab=18Ω或Rab=12Ω；
当Rab=12Ω，滑片在a点时，滑片在a点时灯泡正常发光，滑片右移，灯泡的功率会超过其额定功率，因此该阻值不符合题意。
当Rab=18Ω，滑片在a点时，
电路中的总电阻：R=18Ω+12Ω=30Ω，
电压表的示数：U1=I1Rab= 12V 30Ω ×18Ω=7.2V；
滑片在c点时，电路中的总电阻：R'= 23×18Ω+12Ω=24Ω ，
电压表的示数：U2=I2× 23 Rab= 12V 24Ω ×2 3×18Ω=6V；
故电压表的示数变化范围为7.2V~6V。
二、填空题
21. 36V；断开开关（切断电源）
【解析】我国家庭电路的电压是220V，对人体安全的电压不高于36V；当发现家用电器或电线失火时，必须先断开开关（切断电源），然后再救火。
22. 19440；1.08；化学
【解析】（1）电池储存的能量W=UIt=3.6V×1.5A×3600s=19440J；
（2）手机通话时的放电功率P=Wt=19440J3600s×5=1.08W；
（3）电池在放电时将化学能转化为电能。
23. 220；地
【解析】我国家庭电路的电压为220伏。为了保证人身安全，洗衣机、冰箱、电饭锅等用 电器都用三脚插头，使用时用电器的金属外壳接地线，避免触电事故。
24. 0.5；50
【解析】电能表消耗的电能是两次示数之差，即10124.1 kW·h -10123.6 kW·h =0.5 kW·h ；早上8点到下午18：00共10个小时，消耗0.5 kW·h 电能，即P=Wt=0.5kW·ℎ10ℎ=0.05kW=50W;
25. 异名；能；线圈处在平衡位置/摩擦太大/电压不够/电流太小（合理即可）；不能
【解析】（1）闭合开关后，簧片a、b应该吸合在一起，从而接通电动机所在的电路，则a、b两端为异名磁极。
（2）交换低压电源的电极后，通过线圈的电流方向发生改变，于是a、b两个簧片被磁化成的磁极也发生改变，最终二者还是异名磁极，则干簧管能正常工作。
（3）若发现电动机不转，经检查，各元件完好，电路连接无误，则可能是因为线圈处在平衡位置/摩擦太大/电压不够/电流太小。
（4）根据图片可知，变阻器在低压控制电路，而电动机在高压工作电路，二者互不影响，因此：调节电路中的滑动变阻器的滑片，不能改变电动机转速。
26. X；控制电路电压太小或线圈匝数太少或线圈电阻太大或弹簧片阻力太大
【解析】（1）根据甲图可知，b点与保险丝相连，应该为火线。因为X与b点直接相连，所以X为开关，而Y为电灯。
（2）经检查，各元件完好、电路连接无误，则导致工作电路没有接通的原因为：控制电路电压太小或线圈匝数太少或线圈电阻太大或弹簧片阻力太大。
27. （1）火
（2）小于
（3）短路
【解析】（1）根据图片可知，灯泡L1所在的导线与开关相连，则灯泡L1与进户线中的火线相连接。
（2）当闭合开关S时，灯L1与L2串联，根据U总=U1+U2可知，此时L1两端的电压小于220V。
（3）当闭合开关S时，灯L1正常发光，L2不发光，由此可以判断出L2灯头接线处短路。
三、实验探究题
28. （1）
（2）2.30；B
【解析】（1）根据甲图可知，除了电压表与灯泡并联外，其它的都是串联。因为2.5V<3V，所以电压表选择0~3V的量程，它的“3”接线柱已经与灯泡右端相连，只需将“-”接线柱与灯泡左端相连即可，如下图所示：
（2）根据丙图可知，电压表量程0~3V，分度值为0.1V，示数为2.3V。因为2.3V<2.5V，所以电压表的示数要增大，根据U=IR可知，电流表的示数要增大，而变阻器的阻值要减小，则：调节滑动变阻器的滑片向B端移动，直至小灯泡正常发光。
29. （1）左
（2）B
（3）0.3
（4）滑动变阻器的电功率
【解析】（1）根据表格可知，从第3次到第4次时，电流从0.2A到0.25A，此时电流变大，那么变阻器的阻值变小，则滑片P向左移动到适当位置。
（2）比较第1和3组数据可知，电流增大到原来的：0.2A÷0.1A=2倍，而定值电阻的电功率增大到原来的：0.4W÷0.1W=4=22倍，因此定值电阻的电功率与电流的平方成正比，故选B。
（3）当定值电阻两端的电压为1.0V时，
变阻器两端的电压U2=U总-U1=4V-1V=3V；
此时变阻器的电功率为：P2=U2I2=3V×0.1A=0.3W；
（4）A点的横坐标代表总功率，A'点的横坐标代表R1的电功率，根据P总=P1+P2可知，AA'就是滑动变阻器的电功率。
30. （1）滑动变阻器(或R)
（2）右
（3）11.25
（4）不可靠，没有换用不同的R0 ， 进行多次实验，无法得出普遍规律(或没有换用不同的R，进行多次实验，无法得出普遍规律；或在滑动变阻器电阻为4Ω-6Ω之间没有用更多的阻值进行实验)
【解析】（1）根据图甲可知，电压表与变阻器并联，所以电压表测滑动变阻器的电压。
（2）电流表的示数变小，根据“电流与电阻的反比关系”可知，变阻器的阻值变大。根据图甲可知，此时滑片向右移动。
（3）表中缺失的电功率为：P=UI=7.5V×1.5A=11.25W。
（4）小科只通过上述探究得出实验结论不可靠，理由为：没有换用不同的R0 ， 进行多次实验，无法得出普遍规律(或没有换用不同的R，进行多次实验，无法得出普遍规律；或在滑动变阻器电阻为4Ω-6Ω之间没有用更多的阻值进行实验)。
四、解答题
31. （1）AB
（2）N（或北）
（3）控制电路线圈、R1、R2串联，当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下，此时R总=U/I=6V/0.03A=200Ω货架能承受的最大压力为800N，由图乙可知，此时R1=80ΩR2的最大阻值至少为R2=R总-R1-R线圈=200Ω-80Ω-10Ω=110Ω
【解析】（1）根据乙图可知，当压力增大时，压敏电阻R2的阻值减小，则通过电磁继电器的电流增多，磁场变强，将衔铁吸下来，此时动触点与C接触，装载机停止工作，因此货物装载机应该接在接线柱AB之间。
（2）根据图甲可知，电磁铁线圈上电流方向向左；右手握住螺线管，弯曲的四指指尖向左，此时大拇指指向上端，则电磁铁的上端为N极。
32. （1）解：灯泡L正常发光时，通过的电流I= PU=2.4W6V =0.4A
答：灯泡L正常发光时，通过灯泡L的电流大小为0.4A。
（2）0
（3）解：本题的电路可以用下图表示：
根据题意，可得四种电路连接情况：
①图甲中，当PB= 23 OB时，R变1= 23 Rb ， 电路中的电流I1=0.36A
②图甲中，当PB= 12 OB时，R变2= 12 Rb ， 灯L正常发光，电路中的电流l2= 0.4A
③图乙中，当PO= 13 OC时，R变3= 13 Rc，灯L两端电压UL3=4.8V
④图乙中，当PO= 14 OC时，R变4= 14 Rc，灯L两端电压UL4=6.0V，灯L正常发光)
由于②和④时，L都正常发光，即②和④电路是等效的
所以R变2=R变4 ， 即 12 Rb= 14 Rc ,2Rb=Rc
因为U=U变+UL=I变R变+UL
所以由④得：U=I2R变4+UL4=0.4A× 14 Rc+6.0V----(1)式
①中R变1= 23 Rb= 13 Rc ， 与R变3= 13 Rc等大，即①和③电路是等效的
因为U=U变+UL=I变R变+UL
所以由③得：U=I3R变3+UL3=0.36A× 13 Rc+4.8V-----(2)式
由(1)式和(2)式可解得：Rc=60Ω U=12V
答：金属丝OC的电阻Rc的大小为60Ω，电源电压为12V
【解析】（1）已知灯泡的额定电压和额定功率，根据I=PU计算通过灯泡的电流。
（2）根据甲图可知，当滑片移动时，灯泡亮度不变，即通过电路的电流不变，也就是电路的总电阻不变。OP段的长度发生改变但阻值不变，则金属丝OA的阻值为零。
（3）将题干描述的4中情况罗列出来，首先根据灯泡正常发光确定Rb和Rc的数量关系，然后将这两种情况合并在一起。然后根据Rb和Rc的数量关系分析另外两种情况，确定它们是等效的，可以合并为一种情况。接下来根据公式U=U变+UL=I变R变+UL列出两个方程，联立计算得到金属丝OC的阻值和电源电压的数值。
第六单元 质量评估卷
考试时间：60分钟 满分：100分
题号
一
二
三
四
总分
评分
一、单选题
1. ( 2分 ) 据统计我国每年约有8000人死于触电，因此生活中必须注意用电安全。以下用电做法安全的是（ ）
A. 用干燥的手触摸教室墙上的电灯开关 B. 用木棍打落困在高压电线上的风筝
C. 用手同时触摸24V蓄电池的正负电极 D. 用一块接线板接多个大功率电器同时工作
2. ( 2分 ) 下列关于家庭电路及安全用电的说法正确的是( )
A. 输电线进户后，应先接电能表 B. 空气开关跳闸后，应立即合上
C. 只要人体接触火线都会发生触电事故 D. 家庭电路的开关，接在零线或火线上都可以
3. ( 2分 ) 在如图所示的电路中，当开关S闭合时，根据螺线管附近小磁针静止时的指向可知( )
A. b端是通电螺线管的N极，d端是电源正极
B.a端是通电螺线管的N极，c端是电源正极
C.a端是通电缧线管的N极，c端是电源负极
D.b端是通电螺线管的N极，d端是电源负极
题3图 题4图
4. ( 2分 ) 如图所示的实验装置，开关S闭合后，下列说法错误的是（ ）
A. 通电螺线管上端为N极 B. 弹簧测力计示数会变大
C. 若滑动变阻器滑片P向左滑动，弹簧测力计示数变大
D. 若改变电路中的电流方向，弹簧测力计示数变大
5. ( 2分 ) 如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上，下列判断正确的是（ ）
A. 条形磁铁受到电磁铁对其向左的作用力 B. 条形磁铁受到桌面对其向左的摩擦力
C. 将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦力不变
D. 若只改变电源的正负极，条形磁铁受到的摩擦力变大
题5图 题6图
6. ( 2分 ) 在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（ ）
A. 零线上保险丝烧断 B. 灯丝烧断 C. 火线上保险丝烧断 D. 开关接触不好
7. ( 2分 ) 现有甲、乙两只电炉，已知甲电炉的电阻大于乙电炉的电阻，把它们分别接在电源电压为220伏的电路中，在相同时间内它们放出的热量( )。
A.甲放出多 B.乙放出多 C.同样多 D.无法判断
8. ( 2分 ) 某同学发现家里的浴霸(一种既可取暖，又可照明的装置)、电热水器和空调机上都标有“220V 1000W" 的字样，若这三个用电器正常工作相同的时间，则消耗的电能( )。
A.浴霸最多 B.电热水器最多 C.空调最多 D.三个用电器一样多
9. ( 2分 ) 夜里，小明家的三盏电灯均正常发光，突然三盏电灯全部熄灭，经检查保险丝完好，用测电笔检查插座的两孔，氖管均发光，发生这一现象的原因可能是（ ）
A. 插座处发生短路了 B. 某个电灯的灯丝烧断了 C. 进户线的火线断了 D. 进户线的零线断了
10. ( 2分 ) 某同学在学习电流通过导体产生的热的多少跟哪些因素有关时，设计了如下图所示的实验装置，2只平底烧瓶内装有某种液体，瓶塞上各插1根玻璃管，瓶内各装1根阻值不同的电阻丝R甲和R乙 ， 下列有关该实验的说法正确的是（ ）
①平底烧瓶内装有某种液体，该液体可以选择食盐溶液
②为了使实验现象更加明显，玻璃管内径可以再小一些
③本实验运用了控制变量法和转换法
④通过此实验研究可以得出导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，
跟通电时间成正比
⑥在研究电阻大小因素时，实验装置的电路设计成申联电路只是为了控制电流大小相等
A. ②③ B.①⑤ C.②④ D.①④⑤
题10图 题11图
11. ( 2分 ) 如图表示家庭电路的一部分，下列相关说法正确的是（ ）
A. 家庭电路火线与零线之间的电压正常值为380V
B. 断路器在电路中的电流过大时，自动切断电路起保护作用
C. 正常情况下用测电笔在三孔式插座插孔Q、R检测时，氖管都会发光
D. 用电器S、T采用串联的方式连接
12. ( 2分 ) 小科按如图甲所示的电路完成“通过导体的电流与电阻的关系”探究实验，得到I—R0关系如图乙所示。已知电源电压为4.5V，滑动变阻器R1标有“20Ω 1.5A”。实验结束后，小科进一步对滑动变阻器接入的阻值R与电路中电流大小关系进行探究，并继续画出I—R图像。则对应的图像是图丙中的图线（ ）
A. ① B. ② C. ③ D. ④
13. ( 2分 ) 如图所示，在条形磁铁N极附近悬挂一个线圈，线圈与水平磁铁位于同一平面内，当线圈中电流沿图示方向流动时，将会出现（ ）
A. 线圈仅作平动，不转动
B. 线圈仅作转动，不平动
C. 从上往下看，线圈做顺时针方向转动，同时靠近磁铁
D. 从上往下看，线圈做逆时针方向转动，同时靠近磁铁
题13图 题14图
14. ( 2分 ) 如图所示为家庭电路的一部分，对其按如下顺序检测：①闭合开关S1 ， 灯L1亮；②断开开关S1 ， 闭合开关S2 ， 灯L2不亮；再用测电笔测试a、b两点，发现只有测a点时，氖管发光。若电路中只有一处故障，则是（ ）
A. a、b两点间断路 B. b点左侧的零线断路 C. 灯L2短路 D. 灯L2断路
15. ( 2分 ) 对图中甲、乙、丙、丁四幅图解释合理的是（ ）
A. 图甲：可以从磁场中获得电流 B. 图乙：开关闭合，小磁针N极将向右偏转
C. 图丙：发电机的工作原理图 D. 图丁：开关闭合，机械能转化为电能
16. ( 2分 ) 小明以塑料管为连接轴将两个玩具电机的转轴连接起来，并连接如图所示的电路，开关S闭合后，灯泡发光，下列说法正确的是（ ）
A. 甲电机都相当于电动机，其工作原理是和动圈式话筒相同
B. 甲电机相当于发电机，其工作原理是通电线围在磁场中受力转动
C. 乙电机相当于电动机，其工作原理是通电线圈在磁场中受力转动
D. 乙电机都相当于发电机，其工作原理是和扬声器相同
题16图 题17图
17. ( 2分 ) 一种试电笔的构造如图所示，有关试电笔的说法正确的是 （ ）
A. 使用试电笔时手可以接触笔尖金属体
B. 使用试电笔时手需要接触笔尾金属体
C. 试电笔中的电阻可以用实验室中20Ω的电阻代替
D. 使用试电笔时为了保证安全，不能有电流通过人体
18. ( 2分 ) 出于安全考虑，电梯会设置超载自动报警系统，其工作原理如图所示。电梯厢底层装有压敏电阻R1 ， R2为保护电阻。K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，电梯停止运行，下列说法正确的是（ ）
A. 电梯工作时电磁铁的上端为N极 B. 电磁铁磁性的强弱与电流的大小有关
C. 电梯未超载时动触点K与静触点B接触 D. 电梯超载时报警说明压敏电阻的阻值随压力增大而增大
题18图 题19图
19. ( 2分 ) 如图所示是家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1 ， 灯L1亮；②断开S1 ， 闭合S2 ， 灯L2不亮；再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是（ ）
A. c、d两点间导线断路 B. 灯L2所在支路断路 C. 灯L2短路 D. c点左侧的零线断路
20. ( 2分 ) 如图所示电路中，电源电压保持不变.小灯炮 L标有“6V 3W”，且电阻不随温度变化，闭合开关S，让滑动变阻器的滑片P从a端移动到c点，Rcb ＝2Rab/3。这一过程中电流表示数变化了0.1安，电路消耗的总功率变化了1.2瓦，小灯泡消耗的电功率没有超过额定功率。滑片P从a移动到c的过程中,电压表示数的变化范围是（ ）
A. 7.2伏～6伏 B. 6伏～7.2伏 C. 3.6伏～3伏 D. 3伏～3.6伏
二、填空题
21. ( 2分 ) “珍爱生命安全用电”是同学们日常生活中必须具备的安全意识。我国家庭电路的电压是220V，对人体安全的电压不高于 ；当发现家用电器或电线失火时，必须先 ， 然后再救火。
22. ( 3分 ) 手机是我们最常用的通讯工具，手机使用的是可充电电池，电池上标有“电压”和“容量”两个重要参数。容量的单位通常为“毫安时”（符号mA•h）．小科同学的爸爸使用的可充电电池所标的电压是3.6V，容量是1500mA•h，这种电池一次充电最多可储存的能量为________J．使用该手机充满电一次能够持续通话的实际时间可长达5h，则该手机在通话状态的放电功率为________W。电池在放电时将________能转化为电能。
23. ( 2分 ) 我国家庭电路的电压为________伏。为了保证人身安全，洗衣机、冰箱、电饭锅等用 电器都用三脚插头，使用时用电器的金属外壳接________线，避免触电事故。
24. ( 2分 ) 小刚早上8：00出门前查看了他家的电能表示数如图甲所示，然后关闭家中其他用电器，只让电冰箱工作。下午18：00回家后再次查看电能表，显示的数字如图乙所示。则小刚家的电冰箱在这段时间内消耗的电能为________kW·h，电冰箱的实际电功率为________W。
25. ( 4分 ) 小金设计了一种利用干簧管（具有开关功能的电路元件）控制直流电动机工作的电路，实现低电压控制高电压的操作，它能在很多场合发挥作用。闭合开关K，图中箭头所指簧片a、b端会产生 （选填“同名”或“异名”）磁极，使电路导通，电动机转动。若交换低压电源的电极，干簧管 （选填“能”或“不能”）正常工作。若发现电动机不转，经检查，各元件完好，电路连接无误，则可能是因为 （写一种原因）。调节电路中的滑动变阻器的滑片， （选填“能”或“不能”）改变电动机转速。
题25图 题26图
26. ( 2分 ) 如图是小科设计的家庭电路图以及自动报警器的工作原理图，图甲的方框内需要填入开关和电灯的符号，开关应该填在 (填“X”或“Y”)处；乙图温度自动报警器工作时，当温度达到设定值时，电铃没有报警。经检查，各元件完好、电路连接无误，则可能是因为 (任写一种)导致工作电路没有接通。
27. ( 3分 ) 电工用如图所示的方法检查家庭电路，在进户线的干路上串联一只灯L1 ， 请根据所学知识回答下列问题：
（1）根据电路图，可以判断灯L1所在的电线与进户线中的________线相连接。
（2）火线和零线之间的电压正常值为220V。当闭合开关S时，灯L1与L2都发光。此时L1两端的电压________220V。(填“大于”、“小于”或“等于”)
（3）当闭合开关S时，灯L1正常发光，L2不发光，由此可以判断出L2灯头接线处________。
三、实验探究题
28. ( 6分 ) 小金利用如图甲所示的电路来测量小灯泡的额定功率。小灯泡额定电压为2.5V，电源电压恒定。
（1）依据图甲，请在答题卷上用笔画线代替导线，将图乙中的实物图补充完整。
（2）小金正确连接实物电路，闭合开关后，移动滑动变阻器的滑片至某位置时，电压表示数如图丙所示，此时灯泡两端电压为________V。接下来调节滑动变阻器的滑片向________(选填“A”或“B”)端移动，直至小灯泡正常发光。
29. ( 8分 ) 研究性学习小组利用图甲电路研究电阻的电功率变化规律。图注电源电压恒为4V，R0为定值电阻，R为滑动变阻器。实验过程中，调节滑动变阻器，逐次读取数据并记录，计算定值电阻电功率。数据如下表：
实验次数
1
2
3
4
5
电流（A）
0.10
0.15
0.20
0.25
0.30
电压（V）
1.0
1.5
2.0
2.5
3.0
R0的电功率（W）
0.10
0.225
0.40
0.625
0.90
（1）完成第3次实验后，接下来要获得第4次实验的数据，则滑动变阻器R的滑片P应向________（选填“左”或“右”）移动到适当位置；
（2）小组同学根据表中数据，得出了定值电阻R0的电功率与其电流的定量关系。他们的结论正确的是：
A.定值电阻的电功率与电流成正比
B.定值电阻的电功率与电流的平方成正比
（3）小科提出：要得知滑动变阻器的电功率，还需要用电压表测出滑动变阻器两端的电压；小金却认为：无需测滑动变阻器两端的电压，通过推算即可得出滑动变阻器的电功率。比如，当定值电阻两端的电压为1.0V时，滑动变阻器的电功率为________瓦；
（4）小组同学对小金的方法进行了归纳，结合表中数据，画出了电路总功率和定值电阻功率与电流的P-I关系图像（如图乙所示）。请分析判断，图中线段AA’表示的含义是________。
30. ( 8分 ) 小科开展了课外探究活动：串联电路中，滑动变阻器的电功率与其接入电路电阻的关系。
[建立猜想]猜想1：滑动变阻器的电功率会随其接入电路电阻的增大而增大；
猜想2：滑动变阻器的电功率会随其接入电路电阻的增大而减小；
猜想3；滑动变阻器的电功率会随其接入电路电阻的增大先增大后减小。
[进行实验]将5欧的定值电阻R0、"10Ω3A" 的滑动变阻器R、电压恒为15伏的电源，数字电流表和电压表、开关、若干导线按如图甲所示电路图连接。
（1）图甲中电压表测 ________两端的电压；
（2）实验中，将滑动变阻器滑片向________移动(填“左"或“右”)，电流表示数变小；
（3）实验中，R分别取0欧、1欧……欧接入电路，观察记录并处理数据得到下表。请将表中缺失的数据补充完整。
R阻值/欧
0
1
2
3
4
5
6
7
8
9
10
电流/安
3.00
2.50
2.14
1.88
1.67
1.50
1.36
1.24
1.14
1.06
1.00
电压/伏
0.00
2.50
4.28
5.64
6.68
7.50
8.16
8.68
9.12
9.54
10.00
电功率/瓦
0.00
6.25
9.16
10.06
11.16
________
11.10
10.76
10.40
10.11
10.00
（4）[得出结论]根据实验数据作出滑动变阻器的电功率随其接入电路电阻变化的曲线(如图乙)，小科得出结论：猜想3成立，且当R=R2时，滑动变阻器的电功率最大。
[交流评价]小科只通过，上述探究得出实验结论可靠吗？并说明理由 ________ 。
四、解答题
31. ( 8分 ) 小明设计了一种“自动限重器”，如图（摆放物品。已知控制电路甲）所示。该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机、压敏电阻R1和滑动变阻器R2等。压敏电阻R1的阻值随压力F变化的关系如图（乙）所示。当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品。已知控制电路的的电源电压U＝6V，电磁继电器线圈的阻值R＝10Ω。
请你解答下列问题：
（1）连接电路：货物装载机应接在接线柱________（选填“AB”、“BC”或“AC”）之间。
（2）电磁继电器中的电磁铁上端为________极。
（3）当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下。若货架能承受的最大压力为800N，则所选滑动变阻器R2的最大阻值至少为多少？
32. ( 12分 ) 如图甲所示电路，电源电压恒定不变，灯泡L上标有“6V 2.4W"字样，其灯丝电阻随温度的升高而增大；OA、OB、OC是三条阻值不同且不变、粗细均匀的金属丝(同一条金属丝的阻值与其长度成正比)。闭合开关S，当滑片P从A点滑到O点过程中，电流表示数和灯泡L亮度均保持不变。
（1）求灯泡L正常发光时，通过灯泡L的电流大小。
（2）金属丝OA的电阻Ra=________Ω。
（3）继续滑动图甲中滑片P到OB段，当PB= 23 OB时，电流表示数为0.36A；当PB= 12 OB时，小灯泡正常发光。用图甲中的电源、小灯泡和三条金属丝连成图乙所示电路。闭合开关S，使滑片P在OC上移动，当PO= 13 OC时，电压表示数为4.8V；当PO= 14 OC时，电压表示数为6.0V。求金属丝OC的电阻Rc的大小和电源电压大小。
答案部分
一、单选题
1. A 2. A 3. A 4. D 5. A
6. A 7. B 8. D 9. D 10. A
11. B 12. C 13. C 14. A 15. C
16. C 17. B 18. B 19.A 20. A
二、填空题
21. 36V；断开开关（切断电源）
22. 19440；1.08；化学
23. 220；地
24. 0.5；50
25. 异名；能；线圈处在平衡位置/摩擦太大/电压不够/电流太小（合理即可）；不能
26. X；控制电路电压太小或线圈匝数太少或线圈电阻太大或弹簧片阻力太大
27. （1）火
（2）小于
（3）短路
三、实验探究题
28. （1）
（2）2.30；B
29. （1）左
（2）B
（3）0.3
（4）滑动变阻器的电功率
30. （1）滑动变阻器(或R)
（2）右
（3）11.25
（4）不可靠，没有换用不同的R0 ， 进行多次实验，无法得出普遍规律(或没有换用不同的R，进行多次实验，无法得出普遍规律；或在滑动变阻器电阻为4Ω-6Ω之间没有用更多的阻值进行实验)
四、解答题
31. （1）AB
（2）N（或北）
（3）控制电路线圈、R1、R2串联，当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下，此时R总=U/I=6V/0.03A=200Ω货架能承受的最大压力为800N，由图乙可知，此时R1=80ΩR2的最大阻值至少为R2=R总-R1-R线圈=200Ω-80Ω-10Ω=110Ω
32. （1）解：灯泡L正常发光时，通过的电流I= PU=2.4W6V =0.4A
答：灯泡L正常发光时，通过灯泡L的电流大小为0.4A。
（2）0
（3）解：本题的电路可以用下图表示：
根据题意，可得四种电路连接情况：
①图甲中，当PB= 23 OB时，R变1= 23 Rb ， 电路中的电流I1=0.36A
②图甲中，当PB= 12 OB时，R变2= 12 Rb ， 灯L正常发光，电路中的电流l2= 0.4A
③图乙中，当PO= 13 OC时，R变3= 13 Rc，灯L两端电压UL3=4.8V
④图乙中，当PO= 14 OC时，R变4= 14 Rc，灯L两端电压UL4=6.0V，灯L正常发光)
由于②和④时，L都正常发光，即②和④电路是等效的
所以R变2=R变4 ， 即 12 Rb= 14 Rc ,2Rb=Rc
因为U=U变+UL=I变R变+UL
所以由④得：U=I2R变4+UL4=0.4A× 14 Rc+6.0V----(1)式
①中R变1= 23 Rb= 13 Rc ， 与R变3= 13 Rc等大，即①和③电路是等效的
因为U=U变+UL=I变R变+UL
所以由③得：U=I3R变3+UL3=0.36A× 13 Rc+4.8V-----(2)式
由(1)式和(2)式可解得：Rc=60Ω U=12V
答：金属丝OC的电阻Rc的大小为60Ω，电源电压为12V
解析部分
一、单选题
1. A
【解析】A.用干燥的手触摸教室墙上的电灯开关，不会造成触电，故A正确；
B.用木棍打落困在高压电线上的风筝，可能会造成高压电弧触电，故B错误；
C.用手同时触摸24V蓄电池的正负电极，由于电流较大，那么可能造成触电，故C错误；
D.用一块接线板接多个大功率电器同时工作，可能会由于电流过大而引起火灾，故D错误。
2. A
【解析】A.输电线进户后，应先接电能表，后面再接总开关→保险丝→各种家用电器，故A正确；
B.空气开关跳闸后，应查找原因并排除故障后再合上，故B错误；
C.人体接触火线，且与大地构成通路，此时有电流经过人体才会发生触电事故，故C错误；
D.家庭电路的开关，只能接在火线上，故D错误。
3. A
【解析】小磁针的右端为S极，根据“异名磁极相互吸引”可知，螺线管的b端为N极。右手握住螺线管，大拇指指向右端，此时弯曲的四指指尖向下，则线圈上电流向下，那么电流从右端流入，左端流出，因此d端为电源的正极，故A正确，而B、C、D错误。
4. D
【解析】A.螺线管线圈上电流方向向右；右手握住螺线管，弯曲的四指指尖向右，此时大拇指指向上面，则螺线管的上面为N极，故A正确不合题意；
B.闭合开关前，弹簧测力计的示数F=G；闭合开关后，弹簧测力计的示数F=G+F吸引 ， 则测力计的示数变大了，故B正确不合题意；
C.若滑动变阻器滑片P向左滑动，则变阻器的阻值减小，而通过螺线管的电流增大，那么螺线管的磁场增强，铁块受到的吸引力增大，根据F=G+F吸引可知，弹簧测力计示数变大，故C正确不合题意；
D.若改变电路中的电流方向，那么通电螺线管的极性改变，但是铁块受到吸引力的方向和大小都不变，自然弹簧测力计的示数保持不变，故D错误符合题意。
5. A
【解析】根据图片可知，线圈上电流方向像下；右手握住螺线管，弯曲的四指指尖向下，此时大拇指指向右端，则右端为电磁铁的N极，左端为S极。根据“同名磁极相互排斥”可知，条形磁铁受到向左的排斥力，故A正确；
条形磁铁处于静止状态，它受到的摩擦力与排斥力相互平衡，即二者方向相反。因为排斥力向左，所以摩擦力向右，故B错误；
将滑动变阻器的滑片向右移动，变阻器的阻值变大，通过电磁铁的电流变小，电磁铁的磁场变弱，条形磁铁受到的排斥力减小。根据二力平衡的知识可知，它受到的摩擦力减小，故C错误；
若只改变电源的正负极，那么通过电磁铁的电流方向改变，但是电流大小不变，则条形磁铁受到的排斥力的大小不变，最终它受到的摩擦力大小不变，故D错误。
6. A
【解析】A.零线上保险丝烧断时，灯泡与电视机都与火线相连，不能与零线相连，由于无法形成通路，因此它们都不工作。插座的左孔与零线相连，测电笔接触应该不发光，但是由于零线断开，左孔通过灯泡与火线连通，因此测电笔发光，故A正确；
B.灯丝烧断了，灯泡不能发光。电视机与灯泡并联，此时电视机应该正常工作，故B错误；
C.火线上保险丝烧断时，测电笔接触任何一个位置都不会发光，故C错误；
D.开关接触不好，只会影响灯泡，不会影响电视机，故D错误。
7. B
【解析】根据Q=W=U2Rt可知，当电压和通电时间相同时，电阻R甲>R乙 ， 则产生的热量Q甲
【解析】浴霸、电热水器和空调机的电功率相等，工作时间相等，根据W=Pt可知，它们消耗的电能相等，故D正确，而A、B、C错误。
9. D
【解析】A.插座处发生短路了，那么保险丝肯定熔断，故A不合题意；
B.某个电灯的灯丝烧断了，则只有这个灯泡不发光，其它两个应该发光，故B不合题意；
C.进户线的火线断了，那么测电笔接触插孔时不会发光，故C不合题意；
D.进户线的零线断了，电流不能形成通路，因此三个灯泡都不发光。插座的左孔通过零线、灯泡与火线相连，因此测电笔发光，故D符合题意。
10. A
【解析】①食盐溶液为导体，在烧瓶内加入食盐溶液后，两根电阻丝被短路，不能正常发热，故①错误；
②根据V=Sh可知，玻璃管内径可以再小一些，那么液柱上升的高一些，则实验现象更明显，故②正确；
③探究导体产生的热量与电阻的关系时，控制电流和时间相同，使用了运用了控制变量法；电流产生的热量看不见，将其转化为液柱的高度变化，则使用了转换法，故③正确；
④通过此实验研究只能得到电阻越大，电流越大，时间越长，电流产生的热量越多，而不能得到定量的结论，故④错误；
⑥在研究电阻大小因素时，实验装置的电路设计成申联电路为了控制电流和通电时间大小相等，故⑥错误。
那么正确的是②③。
11. B
【解析】A.家庭电路火线与零线之间的电压正常值为220V，故A错误；
B.断路器在电路中的电流过大时，自动切断电路起保护作用，故B正确；
C.三孔插座接线“左零右火中间地”，则正常情况下用测电笔在三孔式插座插孔Q、R检测时，前者不发光而后者发光，故C错误；
D.用电器S、T采用并联的方式连接，故D错误。
12. C
【解析】根据乙图可知，电压表的示数为：U=IR=0.6A×5Ω=3V，
则变阻器的电压U变=U总-U计=4.5V-3V=1.5V；
根据公式R变=U变I变可知，当电流为0.6A时，R变=2.5Ω；当电流为0.3A时，R变=5Ω；当电流为0.2A时，R变=7.5Ω；
根据丙图可知，变阻器的I-R图像应该是丙中的③。
13. C
【解析】右手握住线圈，弯曲的四指指尖向下，此时大拇指指向纸面内部，则纸面内部为线圈的N极，纸面外部为线圈的S极。因为异名磁极相互吸引，因此从上往下看，线圈做顺时针方向转动，同时靠近磁铁，故C正确，而A、B、D错误。
14. A
【解析】A.a、b两点间断路时，灯泡L1与火线和零线的连接正常，因此它会发光；而灯泡L2只与火线连接，与零线断开，因此它不会发光。由于a点通过灯泡L2与火线相连，因此测电笔接触此点会发光，故A正确；
B. b点左侧的零线断路时，灯泡L1与火线连接，与零线断开，因此灯泡L1不会发光，故B错误；
C. 灯L2短路时，保险丝肯定被烧断，测电笔接触a点时不会发光，故C错误；
D. 灯L2断路时，a点与火线断开，测电笔接触时不会发光，故D错误。
15. C
【解析】A.甲：当导线中有电流经过时，小磁针的指向发生改变，说明电流周围存在磁场，即电能生磁，故A错误；
B.乙：线圈上电流方向向上；右手握住螺线管，弯曲的四指指尖向上，此时大拇指指向左端，那么左端为电磁铁的N极。根据“异名磁极相互吸引”可知，小磁针的N极向左偏转，S极向右偏转，故B错误；
C.丙：闭合开关后，导体ab在磁场中做切割磁感线运动时，会产生感应电流，这就是电磁感应现象，为发电机的工作原理，故C正确；
D.闭合开关后，通过电流的导体在磁场中受力运动，这是电动机的工作原理，将电能转化为机械能，故D错误。
16. C
【解析】甲电机为小灯泡供电，相当于发电机，工作原理是电磁感应现象，和动圈式话筒的原理相同，故A、B错误；
闭合开关，有电流经过乙电机，乙电机旋转带动甲电机发电，因此乙就是电动机，工作原理是通电导体在磁场中受力运动，和扬声器的原理相同，故C正确，D错误。
17. B
【解析】A.使用试电笔时手接触笔尖金属体会引起触电，故A错误；
B.使用试电笔时手需要接触笔尾金属体，此时构成通路，测电笔才能正常工作，故B正确；
C.试电笔中的电阻非常大，可达百万欧姆，不能用20Ω的电阻代替，故C错误；
D.使用试电笔时为了保证安全，必需有电流通过人体，它才能正常工作，但是由于电流很小，不会使人体触电，故D错误。
18. B
【解析】A.螺线管线圈上电流方向向左；右手握住螺线管，弯曲的四指指尖向左，此时大拇指指向下端，则电磁铁的下端为N极，故A错误；
B.电磁铁的磁性强弱与电流大小和线圈匝数都有关系，故B正确；
C.电梯超载时，电铃发出报警声，即衔铁被吸下来，接通触点B，那么电梯未超载时，衔铁弹起，与触点A接触，此时电梯正常工作，故C错误；
D.电梯超载时，电磁铁的磁场变强，衔铁被吸下来，则通过电磁铁的电流增大，而压敏电阻的阻值减小，那么得到结论：压敏电阻的阻值随压力增大而减小，故D错误。
19. A
【解析】A.c、d两点间导线断路时，灯泡L1与火线和零线正常连接，因此闭合S1 ， 灯L1亮。 断开S1， 闭合S2， 灯泡L2只与火线相连，没有与零线相连，则不发光。a、b两点与火线直接相连，d点通过L2与火线相连，只有c点与火线断开，因此只有c点氖管不发光，故A符合题意；
B：灯L2所在支路断路，那么d点与火线断开，测电笔接触时不会发光，故B不合题意；
C：灯L2短路时，火线上的保险丝会马上烧断，则测电笔接触四个点时都不会发光，故C不合题意；
D：c点左侧的零线断路，那么灯泡L1也不会发光，故D不合题意。
20. A
【解析】由△P=U×△I可得，U= △P △I = 1.2W 0.1A =12V；
灯丝的电阻：RL= U L2 PL = (6V)2 3W =12Ω；
闭合开关S，让滑动变阻器的滑片P从a端移动到c点时，电流表示数变化了0.1A；
由I=U R 可得， URL+ 2 3 Rab − U RL+Rab =0.1A；
即 12V 12Ω+ 2 3 Rab − 12V 12Ω+Rab =0.1A；
化简后可得：Rab=18Ω或Rab=12Ω；
当Rab=12Ω，滑片在a点时，滑片在a点时灯泡正常发光，滑片右移，灯泡的功率会超过其额定功率，因此该阻值不符合题意。
当Rab=18Ω，滑片在a点时，
电路中的总电阻：R=18Ω+12Ω=30Ω，
电压表的示数：U1=I1Rab= 12V 30Ω ×18Ω=7.2V；
滑片在c点时，电路中的总电阻：R'= 23×18Ω+12Ω=24Ω ，
电压表的示数：U2=I2× 23 Rab= 12V 24Ω ×2 3×18Ω=6V；
故电压表的示数变化范围为7.2V~6V。
二、填空题
21. 36V；断开开关（切断电源）
【解析】我国家庭电路的电压是220V，对人体安全的电压不高于36V；当发现家用电器或电线失火时，必须先断开开关（切断电源），然后再救火。
22. 19440；1.08；化学
【解析】（1）电池储存的能量W=UIt=3.6V×1.5A×3600s=19440J；
（2）手机通话时的放电功率P=Wt=19440J3600s×5=1.08W；
（3）电池在放电时将化学能转化为电能。
23. 220；地
【解析】我国家庭电路的电压为220伏。为了保证人身安全，洗衣机、冰箱、电饭锅等用 电器都用三脚插头，使用时用电器的金属外壳接地线，避免触电事故。
24. 0.5；50
【解析】电能表消耗的电能是两次示数之差，即10124.1 kW·h -10123.6 kW·h =0.5 kW·h ；早上8点到下午18：00共10个小时，消耗0.5 kW·h 电能，即P=Wt=0.5kW·ℎ10ℎ=0.05kW=50W;
25. 异名；能；线圈处在平衡位置/摩擦太大/电压不够/电流太小（合理即可）；不能
【解析】（1）闭合开关后，簧片a、b应该吸合在一起，从而接通电动机所在的电路，则a、b两端为异名磁极。
（2）交换低压电源的电极后，通过线圈的电流方向发生改变，于是a、b两个簧片被磁化成的磁极也发生改变，最终二者还是异名磁极，则干簧管能正常工作。
（3）若发现电动机不转，经检查，各元件完好，电路连接无误，则可能是因为线圈处在平衡位置/摩擦太大/电压不够/电流太小。
（4）根据图片可知，变阻器在低压控制电路，而电动机在高压工作电路，二者互不影响，因此：调节电路中的滑动变阻器的滑片，不能改变电动机转速。
26. X；控制电路电压太小或线圈匝数太少或线圈电阻太大或弹簧片阻力太大
【解析】（1）根据甲图可知，b点与保险丝相连，应该为火线。因为X与b点直接相连，所以X为开关，而Y为电灯。
（2）经检查，各元件完好、电路连接无误，则导致工作电路没有接通的原因为：控制电路电压太小或线圈匝数太少或线圈电阻太大或弹簧片阻力太大。
27. （1）火
（2）小于
（3）短路
【解析】（1）根据图片可知，灯泡L1所在的导线与开关相连，则灯泡L1与进户线中的火线相连接。
（2）当闭合开关S时，灯L1与L2串联，根据U总=U1+U2可知，此时L1两端的电压小于220V。
（3）当闭合开关S时，灯L1正常发光，L2不发光，由此可以判断出L2灯头接线处短路。
三、实验探究题
28. （1）
（2）2.30；B
【解析】（1）根据甲图可知，除了电压表与灯泡并联外，其它的都是串联。因为2.5V<3V，所以电压表选择0~3V的量程，它的“3”接线柱已经与灯泡右端相连，只需将“-”接线柱与灯泡左端相连即可，如下图所示：
（2）根据丙图可知，电压表量程0~3V，分度值为0.1V，示数为2.3V。因为2.3V<2.5V，所以电压表的示数要增大，根据U=IR可知，电流表的示数要增大，而变阻器的阻值要减小，则：调节滑动变阻器的滑片向B端移动，直至小灯泡正常发光。
29. （1）左
（2）B
（3）0.3
（4）滑动变阻器的电功率
【解析】（1）根据表格可知，从第3次到第4次时，电流从0.2A到0.25A，此时电流变大，那么变阻器的阻值变小，则滑片P向左移动到适当位置。
（2）比较第1和3组数据可知，电流增大到原来的：0.2A÷0.1A=2倍，而定值电阻的电功率增大到原来的：0.4W÷0.1W=4=22倍，因此定值电阻的电功率与电流的平方成正比，故选B。
（3）当定值电阻两端的电压为1.0V时，
变阻器两端的电压U2=U总-U1=4V-1V=3V；
此时变阻器的电功率为：P2=U2I2=3V×0.1A=0.3W；
（4）A点的横坐标代表总功率，A'点的横坐标代表R1的电功率，根据P总=P1+P2可知，AA'就是滑动变阻器的电功率。
30. （1）滑动变阻器(或R)
（2）右
（3）11.25
（4）不可靠，没有换用不同的R0 ， 进行多次实验，无法得出普遍规律(或没有换用不同的R，进行多次实验，无法得出普遍规律；或在滑动变阻器电阻为4Ω-6Ω之间没有用更多的阻值进行实验)
【解析】（1）根据图甲可知，电压表与变阻器并联，所以电压表测滑动变阻器的电压。
（2）电流表的示数变小，根据“电流与电阻的反比关系”可知，变阻器的阻值变大。根据图甲可知，此时滑片向右移动。
（3）表中缺失的电功率为：P=UI=7.5V×1.5A=11.25W。
（4）小科只通过上述探究得出实验结论不可靠，理由为：没有换用不同的R0 ， 进行多次实验，无法得出普遍规律(或没有换用不同的R，进行多次实验，无法得出普遍规律；或在滑动变阻器电阻为4Ω-6Ω之间没有用更多的阻值进行实验)。
四、解答题
31. （1）AB
（2）N（或北）
（3）控制电路线圈、R1、R2串联，当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下，此时R总=U/I=6V/0.03A=200Ω货架能承受的最大压力为800N，由图乙可知，此时R1=80ΩR2的最大阻值至少为R2=R总-R1-R线圈=200Ω-80Ω-10Ω=110Ω
【解析】（1）根据乙图可知，当压力增大时，压敏电阻R2的阻值减小，则通过电磁继电器的电流增多，磁场变强，将衔铁吸下来，此时动触点与C接触，装载机停止工作，因此货物装载机应该接在接线柱AB之间。
（2）根据图甲可知，电磁铁线圈上电流方向向左；右手握住螺线管，弯曲的四指指尖向左，此时大拇指指向上端，则电磁铁的上端为N极。
32. （1）解：灯泡L正常发光时，通过的电流I= PU=2.4W6V =0.4A
答：灯泡L正常发光时，通过灯泡L的电流大小为0.4A。
（2）0
（3）解：本题的电路可以用下图表示：
根据题意，可得四种电路连接情况：
①图甲中，当PB= 23 OB时，R变1= 23 Rb ， 电路中的电流I1=0.36A
②图甲中，当PB= 12 OB时，R变2= 12 Rb ， 灯L正常发光，电路中的电流l2= 0.4A
③图乙中，当PO= 13 OC时，R变3= 13 Rc，灯L两端电压UL3=4.8V
④图乙中，当PO= 14 OC时，R变4= 14 Rc，灯L两端电压UL4=6.0V，灯L正常发光)
由于②和④时，L都正常发光，即②和④电路是等效的
所以R变2=R变4 ， 即 12 Rb= 14 Rc ,2Rb=Rc
因为U=U变+UL=I变R变+UL
所以由④得：U=I2R变4+UL4=0.4A× 14 Rc+6.0V----(1)式
①中R变1= 23 Rb= 13 Rc ， 与R变3= 13 Rc等大，即①和③电路是等效的
因为U=U变+UL=I变R变+UL
所以由③得：U=I3R变3+UL3=0.36A× 13 Rc+4.8V-----(2)式
由(1)式和(2)式可解得：Rc=60Ω U=12V
答：金属丝OC的电阻Rc的大小为60Ω，电源电压为12V
【解析】（1）已知灯泡的额定电压和额定功率，根据I=PU计算通过灯泡的电流。
（2）根据甲图可知，当滑片移动时，灯泡亮度不变，即通过电路的电流不变，也就是电路的总电阻不变。OP段的长度发生改变但阻值不变，则金属丝OA的阻值为零。
（3）将题干描述的4中情况罗列出来，首先根据灯泡正常发光确定Rb和Rc的数量关系，然后将这两种情况合并在一起。然后根据Rb和Rc的数量关系分析另外两种情况，确定它们是等效的，可以合并为一种情况。接下来根据公式U=U变+UL=I变R变+UL列出两个方程，联立计算得到金属丝OC的阻值和电源电压的数值。
相关试卷
2022年华师大 科学 九下 第六单元 质量评估卷： 这是一份2022年华师大 科学 九下 第六单元 质量评估卷，共21页。试卷主要包含了单选题，填空题，实验探究题等内容，欢迎下载使用。
2022年华师大 科学 九上 第二单元 质量评估卷： 这是一份2022年华师大 科学 九上 第二单元 质量评估卷，共15页。试卷主要包含了单选题，填空题，实验探究题，解答题等内容，欢迎下载使用。
2022年华师大 科学 九上 第一单元 质量评估卷： 这是一份2022年华师大 科学 九上 第一单元 质量评估卷，共18页。试卷主要包含了单选题，填空题，实验探究题，解答题等内容，欢迎下载使用。
