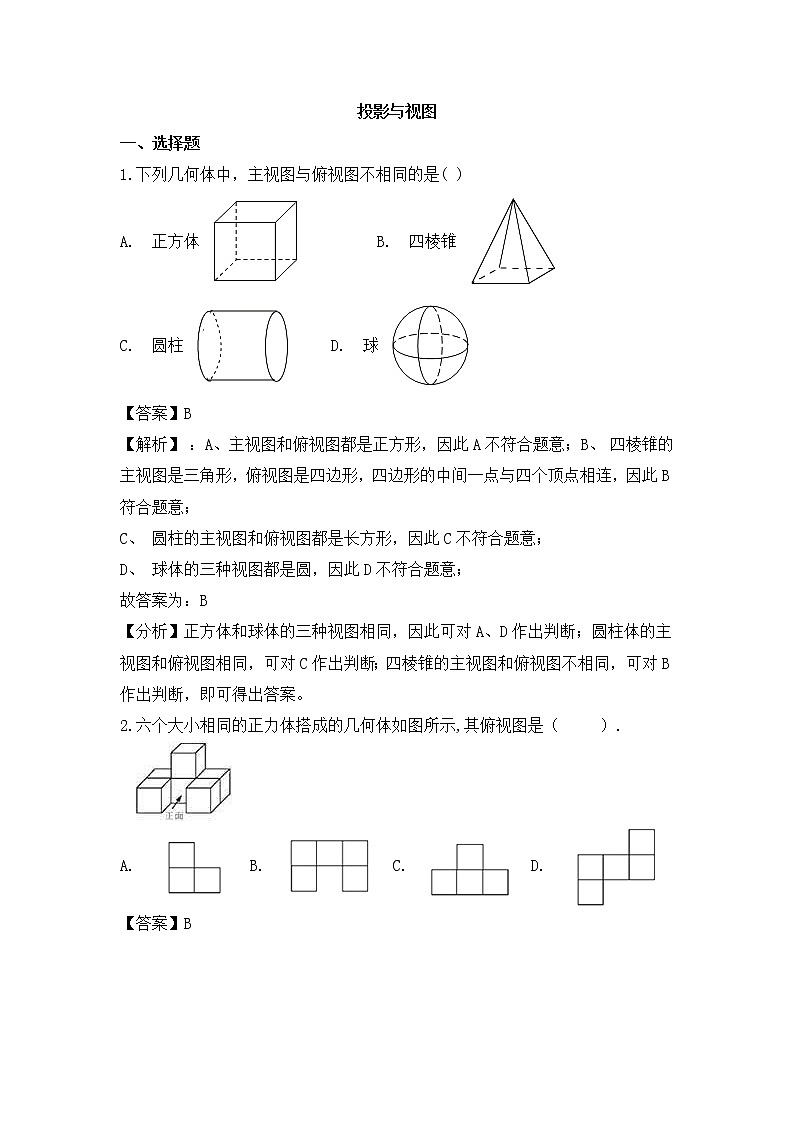

投影与视图一、选择题1.下列几何体中，主视图与俯视图不相同的是( ) A. 正方体       B. 四棱锥
C. 圆柱     D. 球 【答案】B  【解析】 ：A、主视图和俯视图都是正方形，因此A不符合题意；B、 四棱锥的主视图是三角形，俯视图是四边形，四边形的中间一点与四个顶点相连，因此B符合题意；
C、 圆柱的主视图和俯视图都是长方形，因此C不符合题意；
D、 球体的三种视图都是圆，因此D不符合题意；
故答案为：B
【分析】正方体和球体的三种视图相同，因此可对A、D作出判断；圆柱体的主视图和俯视图相同，可对C作出判断；四棱锥的主视图和俯视图不相同，可对B作出判断，即可得出答案。2.六个大小相同的正力体搭成的几何体如图所示,其俯视图是（   ）.
 A.   B.   C.   D. 【答案】B  【解析】 ：从上往下看，正方形的个数从左到右分别是2,1,2故答案为B

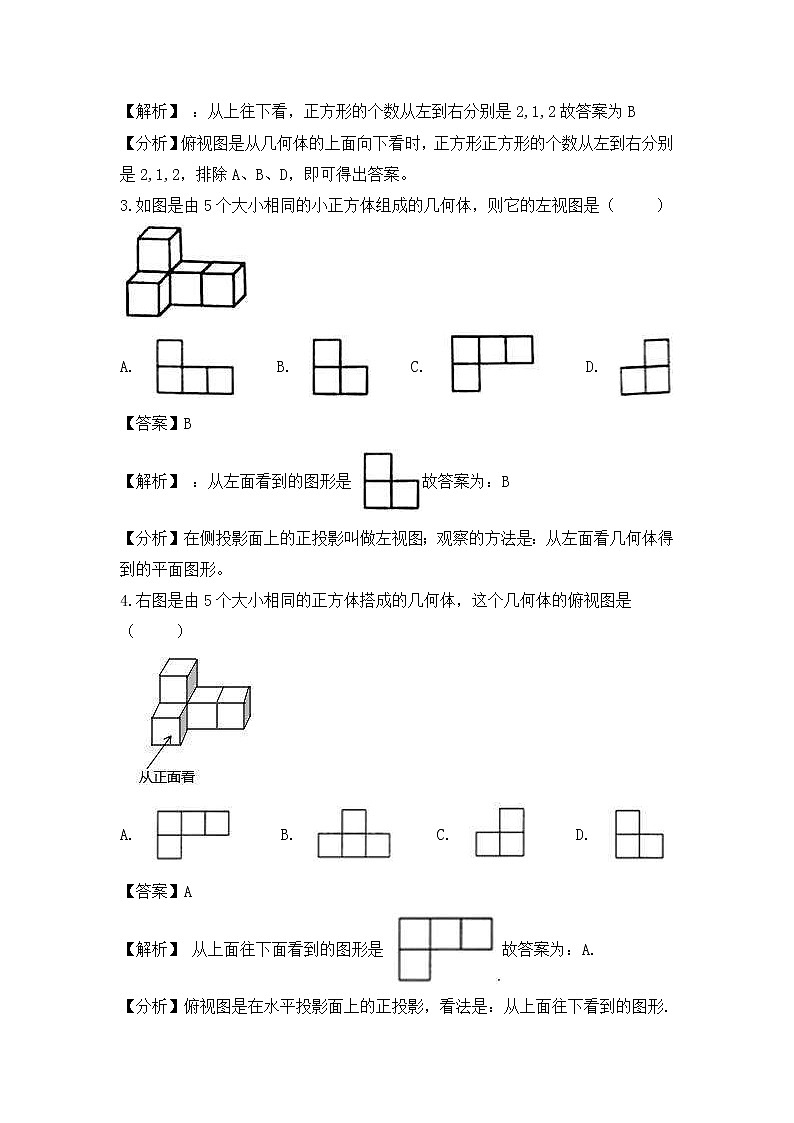

【分析】俯视图是从几何体的上面向下看时，正方形正方形的个数从左到右分别是2,1,2，排除A、B、D，即可得出答案。3.如图是由5个大小相同的小正方体组成的几何体，则它的左视图是（   ）    A.     B.     C.     D. 【答案】B  【解析】 ：从左面看到的图形是 故答案为：B
【分析】在侧投影面上的正投影叫做左视图；观察的方法是：从左面看几何体得到的平面图形。4.右图是由5个大小相同的正方体搭成的几何体，这个几何体的俯视图是（   ）
 A.     B.     C.     D. 【答案】A  【解析】 从上面往下面看到的图形是 故答案为：A.

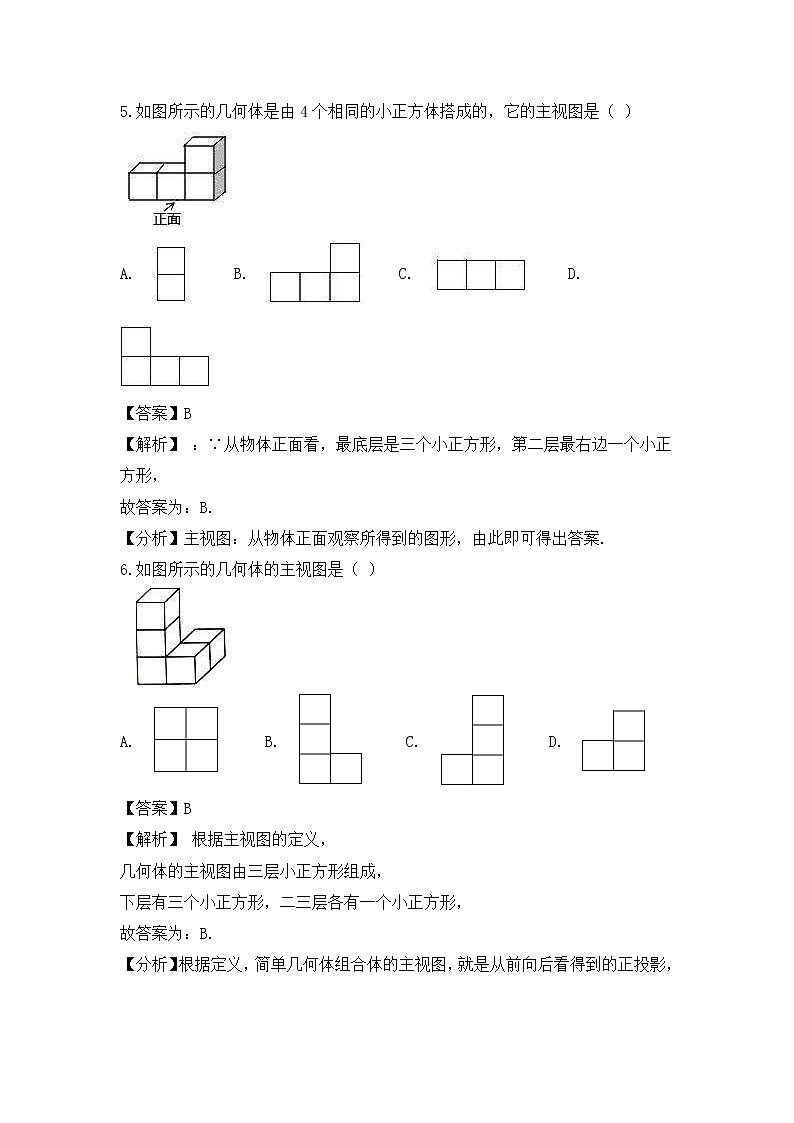

【分析】俯视图是在水平投影面上的正投影，看法是：从上面往下看到的图形.5.如图所示的几何体是由4个相同的小正方体搭成的，它的主视图是（ ）A.    B.    C.    D. 【答案】B  【解析】 ：∵从物体正面看，最底层是三个小正方形，第二层最右边一个小正方形，
故答案为：B.
【分析】主视图：从物体正面观察所得到的图形，由此即可得出答案.6.如图所示的几何体的主视图是（ ）
 A.     B.     C.     D. 【答案】B  【解析】 根据主视图的定义，
几何体的主视图由三层小正方形组成，
下层有三个小正方形，二三层各有一个小正方形，
故答案为：B.
【分析】根据定义，简单几何体组合体的主视图，就是从前向后看得到的正投影，从而得出本题的主视图是由三层小正方形组成，下层有三个小正方形，二三层各有一个小正方形，而且二，三层的小正方形靠左，从而得出答案。7.下图是一个由5个相同的正方体组成的立体图形，它的主视图是（  ）
 A.   B.   C.   D. 【答案】A  【解析】 这个几何体的主视图为：

故答案为：A．
【分析】根据简单几何组合体的三视图可知，其主视图就是从前向后看得到的正投影，本几何体的主视图有三列，应该是右边列是3个小正方形，然后左边两列分别是1个小正方形，从而得出答案。8.一个几何体的三视图如图所示，该几何体是（ ）A. 直三棱柱    B. 长方体    C. 圆锥    D. 立方体【答案】A  【解析】【解答】主视图是三角形的几何图形可能是直三棱柱和圆锥，左视图是长方形的，也只有直三棱柱，故答案为：A。
【分析】考查由简单几何图形的三视图描述几何图形；根据三视图分别对应选项中，判断是否符号，并逐个排除．其中，主视图是三角形的可能是直三棱柱（直三棱柱有一个面是三角形），也可能是圆锥；也可以根据三视图直接得到几何图形的形状。9.一个由圆柱和圆锥组成的几何体如图水平放置，其主（正）视图为（ ）
 A.     B.     C.     D. 【答案】A  【解析】【解答】观察实物，可知这个几何体的主视图为长方体上面一个三角形，
只有A选项符合题意，
故答案为：A.
【分析】观察实物，可知这个几何体的主视图为长方体上面一个三角形，可得出答案。10.如图是下列哪个几何体的主视图与俯视图（   ）
 A.     B.     C.     D. 【答案】C  【解析】【解答】解：由已知主视图和俯视图可得到该几何体是圆柱体的一半，只有选项C符合题意．
故答案为：C．
【分析】根据已知主视图和俯视图可得到该几何体是圆柱体的一半，即可得出正确选项。11.一个立体图形的三视图如图所示，则该立体图形是（ ）A. 圆柱    B. 圆锥    C. 长方体    D. 球【答案】A  【解析】【解答】解：在这些选项中，主视图和左视图有是长方形的，有可能是圆柱和长方体，而俯视图是圆的就只有圆柱了.故答案为A.
【分析】由所学的圆柱的三视图可判断这个立体图形就是圆柱，若是稍复杂的可运用排除法，如解答里的方法.12.如图所示的几何体的左视图是( )
 A.      B.
C.      D. 【答案】D  【解析】【解答】从左面看可得矩形中间有一条横着的虚线．
故答案为：D．
【分析】观察几何体，从左面看可得矩形中间有一条横着的虚线，即可得出答案。二、填空题 13. 如图是由若干个棱长为1的小正方体组合而成的一个几何体的三视图，则这个几何体的表面积是________．  【答案】22  【解析】 ：综合三视图，我们可以得出，这个几何模型的底层有3+1=4个小正方体，第二有1个小正方体，  因此搭成这个几何体模型所用的小正方体的个数是4+1=5个．
∴这个几何体的表面积是5×6﹣8=22，
故答案为22．
【分析】利用主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，进而判断图形形状，即可得出小正方体的个数．14.如图是一个圆柱体的三视图，由图中数据计算此圆柱体的侧面积为________．（结果保留π）
 【答案】24π  【解析】【解答】解：由图可知，圆柱体的底面直径为4，高为6，所以，侧面积=4π×6=24π．故答案为：24π．
【分析】根据主视图确定圆柱体的底面直径与高，然后根据圆柱体的侧面积公式列式计算即可。15.已知圆锥如图所示放置,.其主视图面积为12，俯视图的周长为6π，则该圆锥的侧面积为________.
 【答案】15 【解析】【解答】∵俯视图的周长为6π， ∴底面直径为6π÷π=6，
又∵主视图面积12，  ∴主视图的高为：12×2÷6=4，
∴圆锥母线的长为： ， ∴该圆锥的侧面积为：S=πrl=15π( )．
【分析】此图的俯视图是一个圆，该圆的直径就是圆锥底面圆的直径，根据俯视图的周长是6π，即可得出底面圆的直径；圆锥的主视图是一个等腰三角形，其底是底面圆的直径，高是圆锥的高，根据三角形的面积公式得出圆锥的高，根据勾股定理得出圆锥的母线长，圆锥的侧面展开图是一个扇形，根据扇形的面积计算方法即可得出答案。16.如图，正三棱柱的底面周长为15，截去一个底面周长为6的正三棱柱，所得几何体的俯视图的周长是________，面积是________．
 【答案】13；【解析】【解答】∵此几何体的俯视图是等腰梯形，
且上底是 ，下底是 ，
∴腰长为5－2＝3，
∴这个等腰梯形的周长为：2+5+3+3＝13；
∵这个等腰梯形的高是： ，
∴这个等腰梯形的面积为： .
故答案为：13， .
【分析】根据题意得出正三棱柱的底面周长为15，截去一个底面周长为6的正三棱柱，所得几何体的俯视图是等腰梯形，且上底是2，下底是5，腰长3，根据梯形的周长的计算方法得出这个等腰梯形的周长，根据勾股定理得出这个等腰梯形的高，进而根据梯形的面积计算方法得出答案。17.已知某几何体的三视图如图所示，其中俯视图为正六边形，则该几何体的表面积为________．
 【答案】【解析】【分析】三视图就是主视图（正视图）、俯视图、左视图的总称。从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的前面形状；从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状；从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状。利用知识：主府长对正，主左高平齐，府左宽相等，得该几何体底面正六边形，AB=4，正六边形被分成6个全等的等边三角形，边长AC=2



该几何体的表面积为2 +6 =48+12
【分析】观察图形，根据主俯长对正，主左高平齐，俯左宽相等，得该几何体底面正六边形，AB=4，正六边形被分成6个全等的等边三角形，边长AC=2，再根据该几何体的表面积为2  S 底  +6  S 侧  ， 计算即可求解。18.如图，一个几何体的三视图分别是两个矩形、一个扇形，则这个几何体表面积的大小为________．
 【答案】12+15π  【解析】【解答为：S=2×2×3+ ×2+ ×3=12+15π，故答案为：12+15π．【分析】】由几何体的三视图可得：该几何体是长方体、两个扇形和一个矩形的组合体，该组合体的表面积根据矩形及扇形面积计算即可。19.如图是一个几何体的三视图（图中尺寸单位： ），根据图中数据计算，这个几何体的表面积为________ ．
 【答案】【解析】【解答】解：由三视图判断出这个几何体应该是圆锥；
根据三视图知：该圆锥的母线长为6cm，底面半径为2cm，
故表面积=πrl+πr2=π×2×6+π×22=16π（cm2）．
故答案为：16π．
【分析】由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥；根据三视图知：该圆锥的母线长为6cm，底面半径为2cm，根据圆锥的侧面积及底面积的算法即可得出答案。20.在桌上摆着一个由若干个相同小正方体组成的几何体,其主视图和左视图如图所示,设组成这个几何体的小正方体的个数为n,则n的最小值为________。     【答案】5  【解析】【解答】解：由主视图可得最底层小正方体的个数至少为3个，第二层小正方体的个数至少为2个，
∴n=3+2=5，
故答案为：5.
【分析】由主视图和左视图可得此几何体有三行三列，也可知各行至少有多少个小正方体，由此即可得出答案.三、解答题 21.如图是某工件的三视图，求此工件的全面积和体积．
 【答案】解：如图示，此工件的实物是一底面直径为 ，高为 的圆锥。

此圆锥的底面积为
圆锥的侧面展开图是一个扇形，此扇形的半径为
扇形的弧长为
所以其侧面积为
故此圆锥的全面积为
此圆锥的体积为
所以此工件的全面积为 ，体积为 【解析】【分析】根据三视图可知  ：此工件的实物是一底面直径为  d = 20 c m  ，高为  h = 30 c m  的圆锥。根据勾股定理算出圆锥的侧面展开图扇形的半径为  r 1  ， 根据圆的面积公式，弧长公式，扇形的面积公式算出此圆锥的底面积为  S 1  ， 侧面展开的扇形的弧长为  l，侧面展开扇形的面积为  S2  ， 故,由圆锥的全面积为  S  =  S 1  +  S 2 ，圆锥的体积为  V  = S 1  h得出答案。 22.如图，晚上小亮在广场上乘凉．图中线段AB表示站在广场上的小亮，线段P0表示直立在广场上的灯杆，点P表示照明灯．
 （1）请你在图中画出小亮在照明灯P照射下的影子BC；   （2）如果灯杆高PO=-12m，小亮的身高AB=1.6m，小亮与灯杆的距离BO=13m，请求出小亮影子的长度． 【答案】（1）
（2）解：在△CAB和△CPO中，
∵，
∴△CAB△CPO，
∴，
即，
∴BC=2.
答：小亮影子的长度为2 m.  【解析】【分析】（1）连接PA并延长交地面于点C，线段BC就是小亮在照明灯P照射下的影子；（2）根据中心投影的性质可知△CAB△CPO，利用相似比即可求出小亮影子的长度.23.已知如图为一几何体从不同方向看到的图形．  （1）写出这个几何体的名称； （2）任意画出这个几何体的一种表面展开图； （3）若长方形的高为8厘米，三角形的边长为3厘米，求这个几何体的侧面积． 【答案】（1）解：正三棱柱
（2）解：展开图如下：
（3）解：这个几何体的侧面积为3×8×3=72（平方厘米）  【解析】【分析】（1）只有棱柱的主视图和左视图才能出现长方形，根据俯视图是三角形，可得到此几何体为三棱柱；（2）应该会出现三个长方形，两个三角形；（3）侧面积为长方形，它的长和宽分别为3×3、8，计算出一个长方形的面积．
