重庆外国语学校2021-2022学年九年级下学期入学定时作业物理试题
展开
这是一份重庆外国语学校2021-2022学年九年级下学期入学定时作业物理试题，共10页。试卷主要包含了选择题，填空作图题，实验探究题，论述与计算题等内容，欢迎下载使用。

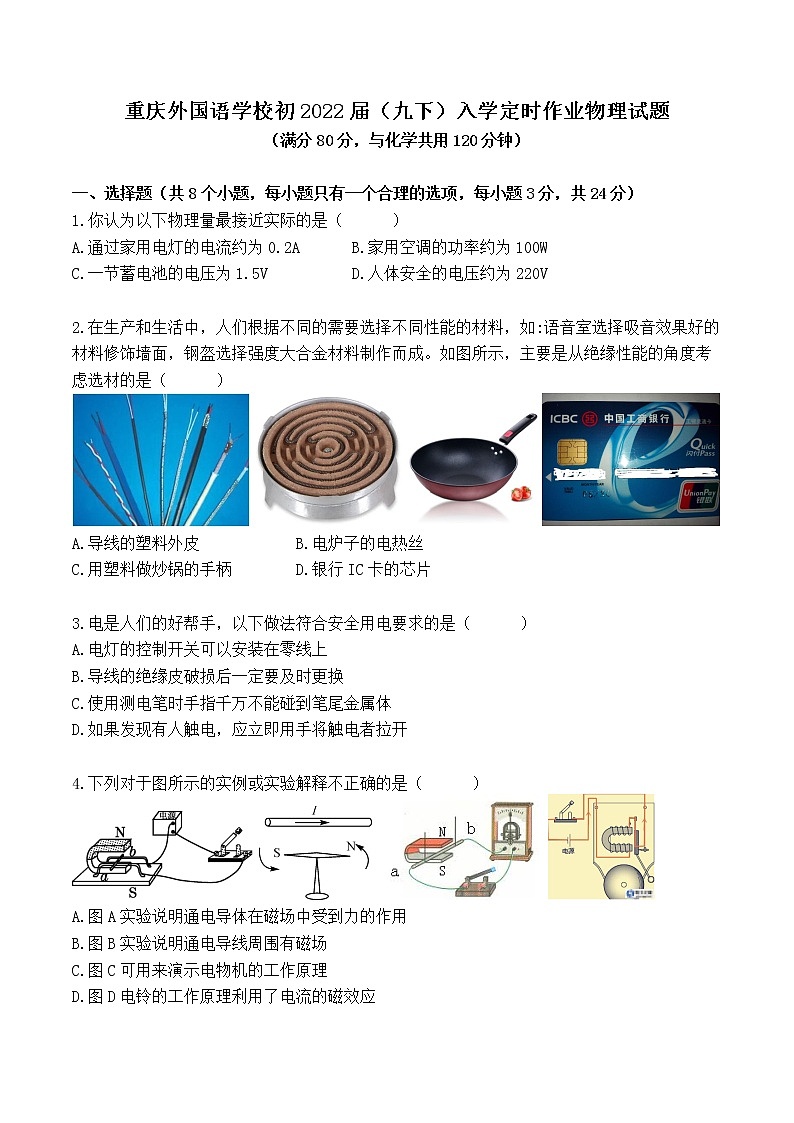

一、选择题（共8个小题，每小题只有一个合理的选项，每小题3分，共24分）
1.你认为以下物理量最接近实际的是（ ）
A.通过家用电灯的电流约为0.2AB.家用空调的功率约为100W
C.一节蓄电池的电压为1.5VD.人体安全的电压约为220V
2.在生产和生活中，人们根据不同的需要选择不同性能的材料，如:语音室选择吸音效果好的材料修饰墙面，钢盔选择强度大合金材料制作而成。如图所示，主要是从绝缘性能的角度考虑选材的是（ ）
A.导线的塑料外皮B.电炉子的电热丝
C.用塑料做炒锅的手柄D.银行IC卡的芯片
3.电是人们的好帮手，以下做法符合安全用电要求的是（ ）
A.电灯的控制开关可以安装在零线上
B.导线的绝缘皮破损后一定要及时更换
C.使用测电笔时手指千万不能碰到笔尾金属体
D.如果发现有人触电，应立即用手将触电者拉开
4.下列对于图所示的实例或实验解释不正确的是（ ）
A.图A实验说明通电导体在磁场中受到力的作用
B.图B实验说明通电导线周围有磁场
C.图C可用来演示电物机的工作原理
D.图D电铃的工作原理利用了电流的磁效应

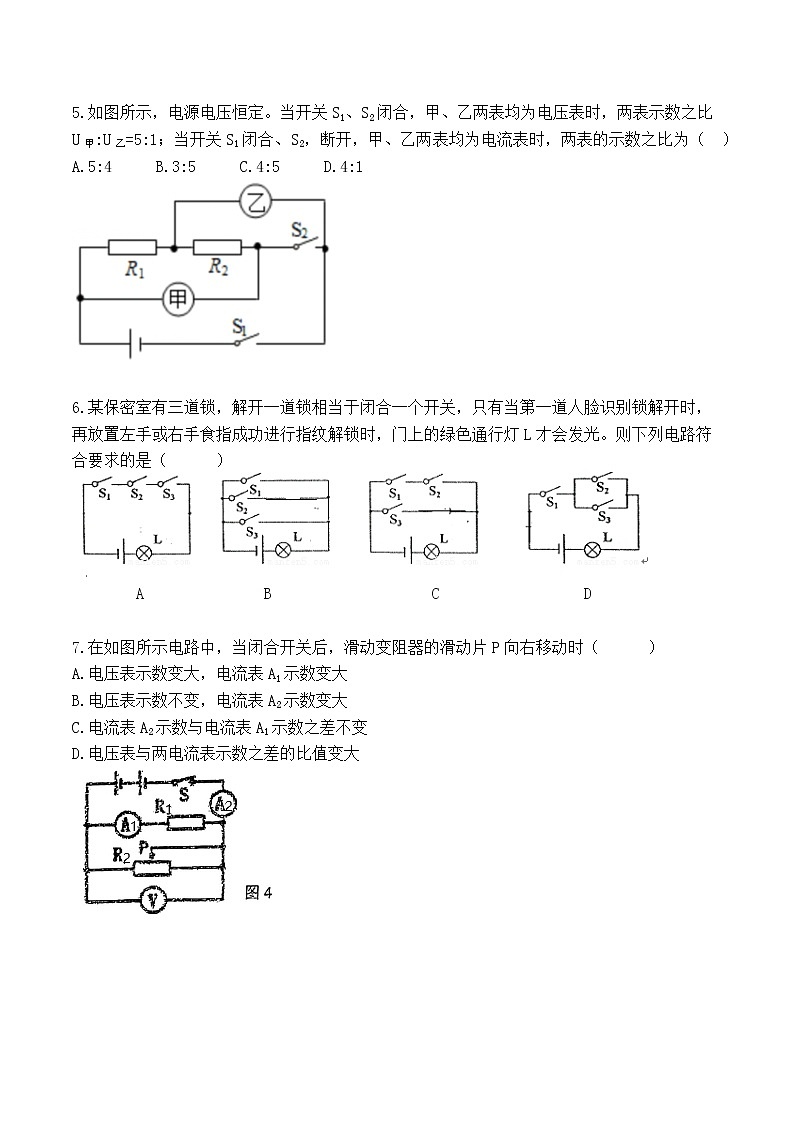

5.如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2，断开，甲、乙两表均为电流表时，两表的示数之比为（ ）
A.5:4B.3:5C.4:5D.4:1
6.某保密室有三道锁，解开一道锁相当于闭合一个开关，只有当第一道人脸识别锁解开时，再放置左手或右手食指成功进行指纹解锁时，门上的绿色通行灯L才会发光。则下列电路符合要求的是（ ）
A B C D
7.在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）
A.电压表示数变大，电流表A1示数变大
B.电压表示数不变，电流表A2示数变大
C.电流表A2示数与电流表A1示数之差不变
D.电压表与两电流表示数之差的比值变大

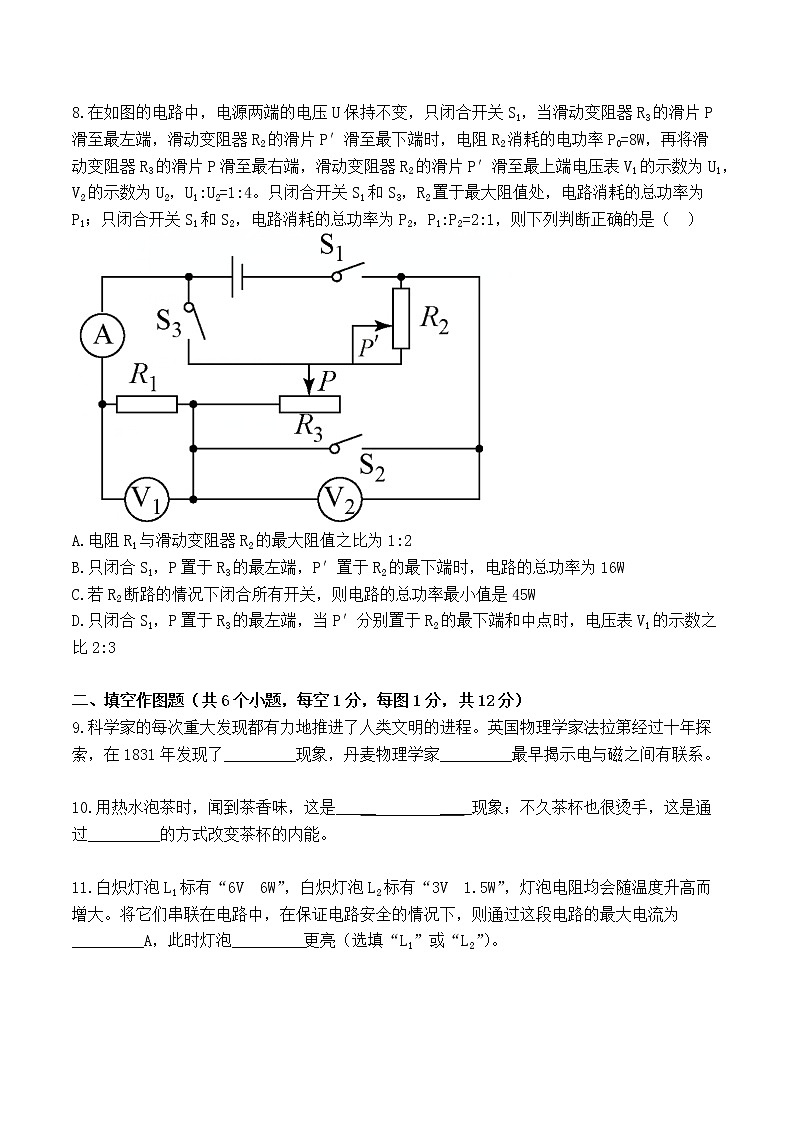

8.在如图的电路中，电源两端的电压U保持不变，只闭合开关S1，当滑动变阻器R3的滑片P滑至最左端，滑动变阻器R2的滑片P′滑至最下端时，电阻R2消耗的电功率P0=8W，再将滑动变阻器R3的滑片P滑至最右端，滑动变阻器R2的滑片P′滑至最上端电压表V1的示数为U1，V2的示数为U2，U1:U2=1:4。只闭合开关S1和S3，R2置于最大阻值处，电路消耗的总功率为P1；只闭合开关S1和S2，电路消耗的总功率为P2，P1:P2=2:1，则下列判断正确的是（ ）
A.电阻R1与滑动变阻器R2的最大阻值之比为1:2
B.只闭合S1，P置于R3的最左端，P′置于R2的最下端时，电路的总功率为16W
C.若R2断路的情况下闭合所有开关，则电路的总功率最小值是45W
D.只闭合S1，P置于R3的最左端，当P′分别置于R2的最下端和中点时，电压表V1的示数之比2:3
二、填空作图题（共6个小题，每空1分，每图1分，共12分）
9.科学家的每次重大发现都有力地推进了人类文明的进程。英国物理学家法拉第经过十年探索，在1831年发现了_________现象，丹麦物理学家_________最早揭示电与磁之间有联系。
10.用热水泡茶时，闻到茶香味，这是_____ ____现象；不久茶杯也很烫手，这是通过_________的方式改变茶杯的内能。
11.白炽灯泡L1标有“6V 6W”，白炽灯泡L2标有“3V 1.5W”，灯泡电阻均会随温度升高而增大。将它们串联在电路中，在保证电路安全的情况下，则通过这段电路的最大电流为_________A，此时灯泡_________更亮（选填“L1”或“L2”）。
12.如图所示电路，灯L标有“3V 0.9W”，滑动变阻器R上标有“50Ω 1A”的字样，电压表量程为0~3V，则灯L正常工作时的电流为_________A。若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器允许接入电路的阻值范围是_________。（不考虑灯泡电阻随温度变化）
13.灯L1、L2分别标有“3V 0.75W”和“3V 1.5W”字样，通过L1，L2的电流随其两端电压变化的图像如图。若将L1、L2并联接在3V电源两端，则电路消耗的总功率为_________W；若将灯L1与滑动变阻器串联接在6V电源两端，调节滑片，当滑动变阻器的功率是L1功率的2倍时，L1的功率为P1；若将灯L2与滑动变阻器串联接在6V电源两端，调节滑片，当滑动变阻器的功率是L2功率的3倍时，L2的功率为P2，则P1:P2=________。
14.（1）请在图甲中标出通电螺线管的N、S极。
（2）请在图乙中完成下面家庭电路连接。
三、实验探究题（共3个小题，每空1分，每圈1分，共22分）
15.如图甲是小明“探究串联电路的电压规律”的实验电路图:
（1）连接电路时，开关应_________，实验时，灯L1和灯L2的规格应_________，（选填“相同”或“不相同”）
（2）小明把电压表接在AB之间进行测量，电压表示数如图乙所示，电压表的分度值是_________V；为了使实验结果更准确，接下来小明应该:断开开关，_________
（3）正确实验后，小明用电压表分别测出A与B、B与C、A与C两点之间的电压为UAB、UBC、UAC,记录数据如下表所示，分析多组数据得出结论:_____ ____；（用“UAB”、“UBC”、“UAC”表示）
（4）该实验进行多次实验的主要目的是_________（选填序号）。
A.减小实验误差B.寻找普遍规律
16.如图甲所示，小星设计电路测量小灯泡L的额定电功率，已知电源电压恒为3V，小灯泡的额定电压为2.5V，灯泡正常发光时电阻约为10Ω。
（1）请用笔画线代替导线将图甲中未完成的电路补充完整，要求滑片P向A端移动时连入电路的电阻变小；
（2）电路连接完成经检查无误后，先将滑片P移到_________端（选填“A”或“B”），闭合开关开始实验，小星发现无论怎样调节滑动变阻器，电压表和电流表的指针始终处于图10乙所示位置，则电路故障原因可能是_________；
（3）排除故障后，小星从滑动变阻器接入电路阻值最大时开始记录数据，得到小灯泡U-I图像如图丙所示，则小灯泡的额定功率是_________W，所用滑动变阻器的规格是下列四个选项中的_________（选填下列选项前的字母）
A.5Ω 2AB.15Ω 2AC.20Ω 2AD.25Ω 2A
（4）在将电压表示数从2V调节为2.5V的过程中，滑动变阻器接入电路的阻值减小了ΔR1，小灯泡的阻值变化了ΔR2，则ΔR1________ΔR2（选填“>”、“<”或“=”）；
（5）实验结束后，小星仅将小灯泡换成定值电阻，来探究电流与电阻的关系，小星想要完成四组实验，准备好的定值电阻有5Ω、10Ω、15Ω、20Ω。
①将电路连接正确后，闭合开关，移动变阻器的滑片P，使5Ω定值电阻两端的电压为2V，并记录相关数据；
②按着断开开关，将定值电阻换成阻值为10Ω的电阻，其余不动，闭合开关，电压表示数将_________（选填“变大”或“变小”），为完成此四组实验，滑动变阻器的最大电阻应不小于_________Ω。
17.小刚同学利用图甲所示的电路“探究电流与电压、电阻的关系”，所选择的器材有新干电池两节，5Ω、10Ω、15Ω、20Ω的定值电阻各一只，“30Ω 1A”的滑动变阻器、电压表、电流表、开关各一只，导线若干。
（1）图乙是按照图甲连接的实物图，其中有一根导线连接错了，请你在接错的那根导线上画“×”，并用笔画线代表导线将电路连接正确（要求导线不能交叉）；
（2）正确连接后，闭合开关，移动滑片，发现电流表有示数，电压表无示数。可能的故障是定值电阻R_________（选填“断路”或“短路”）；
（3）排除故障后，小刚首先探究电流与电压的关系。以下实验步骤中正确且最合理的顺序是_________
①立即闭合开关，开始实验；
②将滑片移到最右端，再闭合开关；
③缓慢移动滑片，调节电压表示数依次为1.5V、2V、3V，并记下电流表示数；
④缓慢移动滑片，调节电压表示数依次为3V、2V、1.5V，并记下电流表示数；
⑤断开开关，分析数据，得出结论；
⑥更换不同阻值的定值电阻，再次改变3次电压表示数，并记下电流表示数；
A.①③⑤B.②③⑤
C.②③⑥⑥D.②④⑥⑤
（4）小刚继续探究电流与电阻的关系。他首先把5Ω电阻接入电路，缓慢移动滑片，直到使电压表指针如图11丙所示，则电压表示数为_________
（5）他又分别将10Ω、15Ω和20Ω的电阻接入电路进行驶验，当_________Ω的电阻接入电路后，无法将电压表示数调节到用5Ω的电阻进行实验时的控制电压值，为了用以上四个电阻都能完成实验，定值电阻两端所控制不变的电压应该不低于_________V，
（6）实验结束后，小刚进行了反思，如果把阻值为_________Ω的电阻最先接入电路进行实验，就可以避免实验中出现电压表示数无法达到控制电压的问题；他还发现。对于某定值电阻，当它两端的电压是电源电压的_______倍时，与之串联的彩动听塑器的功率会达到最大值。
四、论述与计算题（共3个小题，第18题6分，第19题8分，第20题8分，共22分，解答应写出必要的文字说明、步骤和公式，只写出最后结果的不给分）
18.在如图的电路中，已知电阻R1的阻值为20Ω，闭台开关S，电流表A的示数为0.7A，电流表A1的示为0.3A。求:（1）电源电压U；（2）电阻R2的阻值。
19.如图电路，电源电压不变，滑动变阻器的规格“50Ω，0.5A”，L1的规格“8V ?W” （?表示示数不消），L2的规格“12V 4W”，电流表量程为0-0.6A，不考虑温度对灯丝电阻的影响。
（1）只闭合开关S，当滑动变阻器接入电路的阻值为8Ω时，灯泡L1正常发光，电流表的示数如图乙所示，则电源电压是多少?
（2）L1的额定功率是多少?
（3）闭合开关S、S1、S2，整个电路的电功率的取值范围是多少?
20.冬天泡脚是人们比较喜欢的一种养生方式，如图为一款泡脚桶工作电路的原理图。泡脚桶的水箱容积为10L，它有保温、中温、高温三个挡位，旋钮开关可以分别置于“0和1”、“1和2”、“2和3”、“3和4”接线柱。正常工作时，保温挡功率为高温挡功率的16，R1为121Ω，R2为60.5Ω。（忽略温度对电阻的影响，c水=4.2×103J/(kg·℃）求:
（1）泡脚桶高温档的功率；
（2）该泡脚桶装满水后处于高温档正常工作时，将水从20℃加热到40℃需要的加热时间，不考虑热量损失；
（3）电阻R3的阻值。
一、选择题（共8个小题，每小题只有一个合理的选项，每小题3分，共24分）
1.你认为以下物理量最接近实际的是（ ）
A.通过家用电灯的电流约为0.2AB.家用空调的功率约为100W
C.一节蓄电池的电压为1.5VD.人体安全的电压约为220V
2.在生产和生活中，人们根据不同的需要选择不同性能的材料，如:语音室选择吸音效果好的材料修饰墙面，钢盔选择强度大合金材料制作而成。如图所示，主要是从绝缘性能的角度考虑选材的是（ ）
A.导线的塑料外皮B.电炉子的电热丝
C.用塑料做炒锅的手柄D.银行IC卡的芯片
3.电是人们的好帮手，以下做法符合安全用电要求的是（ ）
A.电灯的控制开关可以安装在零线上
B.导线的绝缘皮破损后一定要及时更换
C.使用测电笔时手指千万不能碰到笔尾金属体
D.如果发现有人触电，应立即用手将触电者拉开
4.下列对于图所示的实例或实验解释不正确的是（ ）
A.图A实验说明通电导体在磁场中受到力的作用
B.图B实验说明通电导线周围有磁场
C.图C可用来演示电物机的工作原理
D.图D电铃的工作原理利用了电流的磁效应
5.如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2，断开，甲、乙两表均为电流表时，两表的示数之比为（ ）
A.5:4B.3:5C.4:5D.4:1
6.某保密室有三道锁，解开一道锁相当于闭合一个开关，只有当第一道人脸识别锁解开时，再放置左手或右手食指成功进行指纹解锁时，门上的绿色通行灯L才会发光。则下列电路符合要求的是（ ）
A B C D
7.在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）
A.电压表示数变大，电流表A1示数变大
B.电压表示数不变，电流表A2示数变大
C.电流表A2示数与电流表A1示数之差不变
D.电压表与两电流表示数之差的比值变大
8.在如图的电路中，电源两端的电压U保持不变，只闭合开关S1，当滑动变阻器R3的滑片P滑至最左端，滑动变阻器R2的滑片P′滑至最下端时，电阻R2消耗的电功率P0=8W，再将滑动变阻器R3的滑片P滑至最右端，滑动变阻器R2的滑片P′滑至最上端电压表V1的示数为U1，V2的示数为U2，U1:U2=1:4。只闭合开关S1和S3，R2置于最大阻值处，电路消耗的总功率为P1；只闭合开关S1和S2，电路消耗的总功率为P2，P1:P2=2:1，则下列判断正确的是（ ）
A.电阻R1与滑动变阻器R2的最大阻值之比为1:2
B.只闭合S1，P置于R3的最左端，P′置于R2的最下端时，电路的总功率为16W
C.若R2断路的情况下闭合所有开关，则电路的总功率最小值是45W
D.只闭合S1，P置于R3的最左端，当P′分别置于R2的最下端和中点时，电压表V1的示数之比2:3
二、填空作图题（共6个小题，每空1分，每图1分，共12分）
9.科学家的每次重大发现都有力地推进了人类文明的进程。英国物理学家法拉第经过十年探索，在1831年发现了_________现象，丹麦物理学家_________最早揭示电与磁之间有联系。
10.用热水泡茶时，闻到茶香味，这是_____ ____现象；不久茶杯也很烫手，这是通过_________的方式改变茶杯的内能。
11.白炽灯泡L1标有“6V 6W”，白炽灯泡L2标有“3V 1.5W”，灯泡电阻均会随温度升高而增大。将它们串联在电路中，在保证电路安全的情况下，则通过这段电路的最大电流为_________A，此时灯泡_________更亮（选填“L1”或“L2”）。
12.如图所示电路，灯L标有“3V 0.9W”，滑动变阻器R上标有“50Ω 1A”的字样，电压表量程为0~3V，则灯L正常工作时的电流为_________A。若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器允许接入电路的阻值范围是_________。（不考虑灯泡电阻随温度变化）
13.灯L1、L2分别标有“3V 0.75W”和“3V 1.5W”字样，通过L1，L2的电流随其两端电压变化的图像如图。若将L1、L2并联接在3V电源两端，则电路消耗的总功率为_________W；若将灯L1与滑动变阻器串联接在6V电源两端，调节滑片，当滑动变阻器的功率是L1功率的2倍时，L1的功率为P1；若将灯L2与滑动变阻器串联接在6V电源两端，调节滑片，当滑动变阻器的功率是L2功率的3倍时，L2的功率为P2，则P1:P2=________。
14.（1）请在图甲中标出通电螺线管的N、S极。
（2）请在图乙中完成下面家庭电路连接。
三、实验探究题（共3个小题，每空1分，每圈1分，共22分）
15.如图甲是小明“探究串联电路的电压规律”的实验电路图:
（1）连接电路时，开关应_________，实验时，灯L1和灯L2的规格应_________，（选填“相同”或“不相同”）
（2）小明把电压表接在AB之间进行测量，电压表示数如图乙所示，电压表的分度值是_________V；为了使实验结果更准确，接下来小明应该:断开开关，_________
（3）正确实验后，小明用电压表分别测出A与B、B与C、A与C两点之间的电压为UAB、UBC、UAC,记录数据如下表所示，分析多组数据得出结论:_____ ____；（用“UAB”、“UBC”、“UAC”表示）
（4）该实验进行多次实验的主要目的是_________（选填序号）。
A.减小实验误差B.寻找普遍规律
16.如图甲所示，小星设计电路测量小灯泡L的额定电功率，已知电源电压恒为3V，小灯泡的额定电压为2.5V，灯泡正常发光时电阻约为10Ω。
（1）请用笔画线代替导线将图甲中未完成的电路补充完整，要求滑片P向A端移动时连入电路的电阻变小；
（2）电路连接完成经检查无误后，先将滑片P移到_________端（选填“A”或“B”），闭合开关开始实验，小星发现无论怎样调节滑动变阻器，电压表和电流表的指针始终处于图10乙所示位置，则电路故障原因可能是_________；
（3）排除故障后，小星从滑动变阻器接入电路阻值最大时开始记录数据，得到小灯泡U-I图像如图丙所示，则小灯泡的额定功率是_________W，所用滑动变阻器的规格是下列四个选项中的_________（选填下列选项前的字母）
A.5Ω 2AB.15Ω 2AC.20Ω 2AD.25Ω 2A
（4）在将电压表示数从2V调节为2.5V的过程中，滑动变阻器接入电路的阻值减小了ΔR1，小灯泡的阻值变化了ΔR2，则ΔR1________ΔR2（选填“>”、“<”或“=”）；
（5）实验结束后，小星仅将小灯泡换成定值电阻，来探究电流与电阻的关系，小星想要完成四组实验，准备好的定值电阻有5Ω、10Ω、15Ω、20Ω。
①将电路连接正确后，闭合开关，移动变阻器的滑片P，使5Ω定值电阻两端的电压为2V，并记录相关数据；
②按着断开开关，将定值电阻换成阻值为10Ω的电阻，其余不动，闭合开关，电压表示数将_________（选填“变大”或“变小”），为完成此四组实验，滑动变阻器的最大电阻应不小于_________Ω。
17.小刚同学利用图甲所示的电路“探究电流与电压、电阻的关系”，所选择的器材有新干电池两节，5Ω、10Ω、15Ω、20Ω的定值电阻各一只，“30Ω 1A”的滑动变阻器、电压表、电流表、开关各一只，导线若干。
（1）图乙是按照图甲连接的实物图，其中有一根导线连接错了，请你在接错的那根导线上画“×”，并用笔画线代表导线将电路连接正确（要求导线不能交叉）；
（2）正确连接后，闭合开关，移动滑片，发现电流表有示数，电压表无示数。可能的故障是定值电阻R_________（选填“断路”或“短路”）；
（3）排除故障后，小刚首先探究电流与电压的关系。以下实验步骤中正确且最合理的顺序是_________
①立即闭合开关，开始实验；
②将滑片移到最右端，再闭合开关；
③缓慢移动滑片，调节电压表示数依次为1.5V、2V、3V，并记下电流表示数；
④缓慢移动滑片，调节电压表示数依次为3V、2V、1.5V，并记下电流表示数；
⑤断开开关，分析数据，得出结论；
⑥更换不同阻值的定值电阻，再次改变3次电压表示数，并记下电流表示数；
A.①③⑤B.②③⑤
C.②③⑥⑥D.②④⑥⑤
（4）小刚继续探究电流与电阻的关系。他首先把5Ω电阻接入电路，缓慢移动滑片，直到使电压表指针如图11丙所示，则电压表示数为_________
（5）他又分别将10Ω、15Ω和20Ω的电阻接入电路进行驶验，当_________Ω的电阻接入电路后，无法将电压表示数调节到用5Ω的电阻进行实验时的控制电压值，为了用以上四个电阻都能完成实验，定值电阻两端所控制不变的电压应该不低于_________V，
（6）实验结束后，小刚进行了反思，如果把阻值为_________Ω的电阻最先接入电路进行实验，就可以避免实验中出现电压表示数无法达到控制电压的问题；他还发现。对于某定值电阻，当它两端的电压是电源电压的_______倍时，与之串联的彩动听塑器的功率会达到最大值。
四、论述与计算题（共3个小题，第18题6分，第19题8分，第20题8分，共22分，解答应写出必要的文字说明、步骤和公式，只写出最后结果的不给分）
18.在如图的电路中，已知电阻R1的阻值为20Ω，闭台开关S，电流表A的示数为0.7A，电流表A1的示为0.3A。求:（1）电源电压U；（2）电阻R2的阻值。
19.如图电路，电源电压不变，滑动变阻器的规格“50Ω，0.5A”，L1的规格“8V ?W” （?表示示数不消），L2的规格“12V 4W”，电流表量程为0-0.6A，不考虑温度对灯丝电阻的影响。
（1）只闭合开关S，当滑动变阻器接入电路的阻值为8Ω时，灯泡L1正常发光，电流表的示数如图乙所示，则电源电压是多少?
（2）L1的额定功率是多少?
（3）闭合开关S、S1、S2，整个电路的电功率的取值范围是多少?
20.冬天泡脚是人们比较喜欢的一种养生方式，如图为一款泡脚桶工作电路的原理图。泡脚桶的水箱容积为10L，它有保温、中温、高温三个挡位，旋钮开关可以分别置于“0和1”、“1和2”、“2和3”、“3和4”接线柱。正常工作时，保温挡功率为高温挡功率的16，R1为121Ω，R2为60.5Ω。（忽略温度对电阻的影响，c水=4.2×103J/(kg·℃）求:
（1）泡脚桶高温档的功率；
（2）该泡脚桶装满水后处于高温档正常工作时，将水从20℃加热到40℃需要的加热时间，不考虑热量损失；
（3）电阻R3的阻值。
